Нужна ли отдельная розетка под вытяжку на кухне и где ее делать

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

  • особенностей дизайна комнаты;
  • где располагаются мебель и бытовая техника;
  • толщины сечения электрической проводки;
  • мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см;
расстояние от потолка до точки подключения составляет 30 см;
при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см;
при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см

Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его;
точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника;
если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

  • от потолочного перекрытия – от 15 см;
  • от поверхности пола – от 90 см;
  • расстояние от откоса окна – 10 см;
  • удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

  • идеальное расстояние от потолка — 15–30 см;
  • при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
  • если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Основные виды кухонных вытяжек

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.

а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.

Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см– это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола — 190см.

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Подписаться

Следи за появлением новых материалов! Прочитано 46051 раз Наверх

  • Вы здесь:
  • Главная
  • Статьи

Устройство электрической проводки на кухне является непростой задачей, поскольку если неграмотно расположить электрические розетки, то они могут стать помехой при установке мебели и оборудования, испортить внутреннее оформление и даже стать угрозой безопасности вашего жилища.

Способы подключения вытяжки на кухне к электричеству

Существует несколько способов того, как подключить вытяжку к электросети

Обратите внимание на то, что делать постоянное подключение сетевым удлинителем запрещается – это может привести к пожару

Видеоинструкцию по подключению смотрите в конце статьи.

Подключение шлейфом

Это самая простая и удобная схема, если отдельное подключение не было предусмотрено. Такая ситуация чаще всего возникает при добавлении вытяжки в уже существующий интерьер.

Установите удобным для вас способом дополнительное гнездо подключения для вытяжки и пробросьте от него трехпроводной шлейф до ближайшей розеточной группы. Подключите шлейф к выбранной точке и вновь поставленному гнезду. При необходимости спрячьте его в короб или плинтус. Некоторые модели вытяжек допускают подключение непосредственно к шлейфу.

Замена розетки на двойную

Этот способ используется, если рядом с вытяжкой уже расположено гнездо для подключения, но оно занято другим потребителем. Тогда достаточно заменить существующую розетку на новую с возможностью подключения необходимого количества устройств.

Встречаются розетки, размер которых позволяет ставить их в стандартную коробку, а также допускающие подключение одновременно четырех потребителей.

Проведение новой линии для вытяжки

Этот способ применяется, если уже проложенная линия питания работает с предельной нагрузкой и подключение любого дополнительного прибора вызовет ее перегрузку.

Недостаток такого способа – большой объем работ, так как вам придется прокладывать новую линию от электрощита, который может находиться на большом расстоянии от кухни. Кроме того, необходимо каким-то образом спрятать дополнительный провод, а сделать это бывает непросто.

При этом вы сможете установить подключение для вытяжки в любом удобном месте и предусмотреть дополнительные точки для подключения электроприборов, не предусмотренные ранее. Также на работу подсоединенного к этой линии оборудования не будут влиять другие устройства.

Требования к вентиляции

Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек. Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо

Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.

Без правильно организованной системы воздухоотведения возникают такие проблемы:

  • разность давления в каналах;
  • плохая проводимость воздуха;
  • приток воздуха с улицы.

Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.

В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.

Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель. В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам

При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.

Также внимательно ознакомьтесь, когда кухонные вытяжки запрещены.

Требования и правила установки

Прежде чем рассматривать расположение розеток на кухне давайте разберемся, есть ли какие-то требования к их установке. К этому вопросу нужно отнестись ответственно, ведь на кухне часто жарко и влажно, а во время мытья посуды летят брызги. Всё это создаёт опасные условия, которые могут привести к поражению электрическим током и выходу из строя электрооборудования. Требования к установке прописаны в:

ГОСТах 7397.0-89, 7396.1-89, 8594-80; СНиП 3.05.06-85.

Если передать кратко и простым языком, то они должны быть установлены в таких местах, чтобы исключить попадание брызг воды и пара, а также нужно исключить возможность перегрева изделия от плиты во время готовки.

Итак, от мойки розетки устанавливают на расстоянии не менее 1 м. Если нет такой возможности – устанавливают влагозащищенные розетки с защитной крышкой как можно дальше от источника брызг. При этом не рекомендуется чтобы расстояние до подключаемых электроприборов превышало 1 м. Высота от пола для розеток на кухне – больше чем 2 см от плинтуса. Фактически высота должна быть такой, чтобы подключение вилок всех приборов не было затруднено, то есть выше столов, но ниже шкафчиков. Высота над столешницей подбирается индивидуально.

Также не стоит размещать розетки на кухне выше чем на высоте 2-х метров, а над полом – обычно изделия устанавливаются на высоте 30-40 см. Вдоль свободных стен – 1 или 1,3 метра, то есть на уровне между грудью и поясом.

На рисунке ниже вы видите пример условной схемы с размерами и расстояниями для установки:

Оптимальное место

Как говорилось выше, существует несколько вариантов установки розетки для кухонной вытяжки:

  • для встраиваемых модификаций идеальным местоположением будет внутренний короб навесного шкафа, в который встроена вытяжка;
  • для моделей подвесного типа — над верхней панелью, вблизи воздуховода, тогда питающий шнур будет располагаться вне района видимости;
  • в кожухе воздуховода.

Чрезвычайно значима такая характеристика, как высота установки розетки под вытяжку. Профессионалы советуют производить установку на дистанции 190 сантиметров от пола либо 110 сантиметров от столешницы. Подобное решение полностью объяснимо. Идеальная высота монтажа вытяжки — на дистанции 65 сантиметров над электроплитами или варочными поверхностями и 75 сантиметров над газплитами или варочными поверхностями. Ориентировочно высота самих устройств равняется 20-30 сантиметрам. Складываем максимальные размеры и получаем 105 сантиметров. Для комфортной установки розетки оставляем 5 сантиметров. В результате оптимальным ее местоположением будет 110 сантиметров от верха столешницы.

Несмотря на то, что дистанция до розетки вытяжной системы в 190 сантиметров от пола либо 110 сантиметров от столешницы подходит для основной массы современных вытяжек и на кухнях почти любых архитектурных решений, тем не менее необходимо понимать, что это всего лишь универсальная высота, она не всегда может являться наиболее удачной непосредственно для вашего случая. Вследствие этого еще на стадии электромонтажа необходимо располагать четким планом вашей кухни с выбранным электрическим оборудованием

Тогда у вас будет возможность предельно точно вычислить идеальное место под розетку, при этом принимайте во внимание, что, как правило, длина электрошнура у вытяжки для кухни не больше 80 см в длину

Способ размещения розетки внутри мебели дает возможность спрятать электропроводку, что отвечает сегодняшнему методу устройства электрических точек. Близкое соседство электрической проводки и дерева угрожает созданием пожароопасных ситуаций.

Проведение новой линии

Такой способ является самым приемлемым и безопасным. Он очень востребован в случае подключения подвесной (островной) вытяжки. Недостаток этого метода кроется в необходимости провести прокладку электрокабеля от ближайшей распределительной коробки во время ремонта в кухне, т.к. грядут работы по штроблению и оштукатуриванию участка стены и потолка. Новый электрический провод для подвесной вытяжки может быть спрятан за подвесным потолком. Бесспорно, розетка на потолке выглядит неэстетично, поэтому здесь подойдет вариант подключения через клеммную колодку или отдельные клеммники. Следите за правильностью стыковки кабелей: фаза к фазе, ноль к нулю и заземление к заземлению.

Разводка электричества в квартире. Правила высоты розеток в спальне

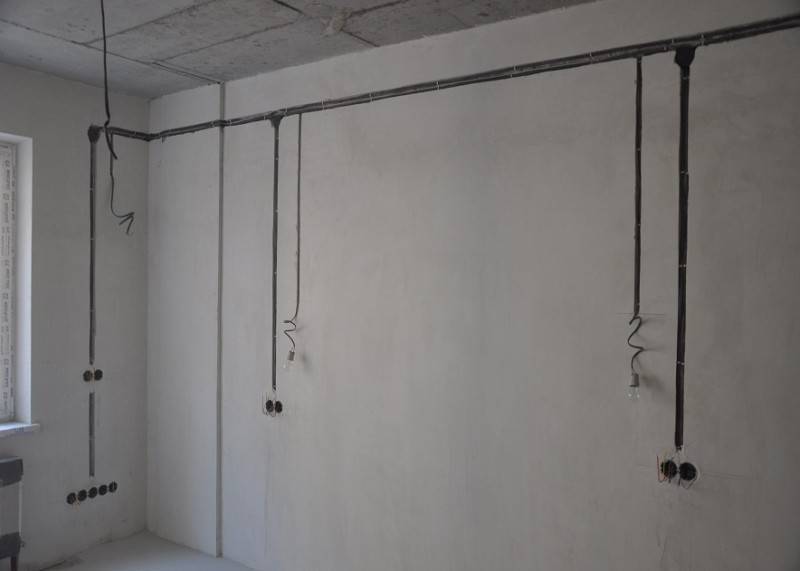

Разводку электричества следует планировать на стадии ремонта, предварительно определив, какая будет в квартире расстановка мебели и бытовых приборов. Тогда провода можно будет проложить внутри стен, а выводы для выключателей и розеток сделать в максимально подходящих местах.

Прокладка скрытой проводки – дело пыльное и грязное, поэтому работу стоит выполнить на начальной стадии ремонта

Оптимальная электрическая схема для спальни

Не существует универсальной схемы разводки электричества для спальни. Ее правильный вариант должен быть разработан для каждого конкретного случая с учетом расположения кровати, туалетного столика, одежного шкафа, телевизора и кондиционера.

Оптимальная электрическая схема для спальни, заранее продуманная и согласованная с ее потенциальными обитателями, сделает пользование электроприборами рациональным и комфортным.

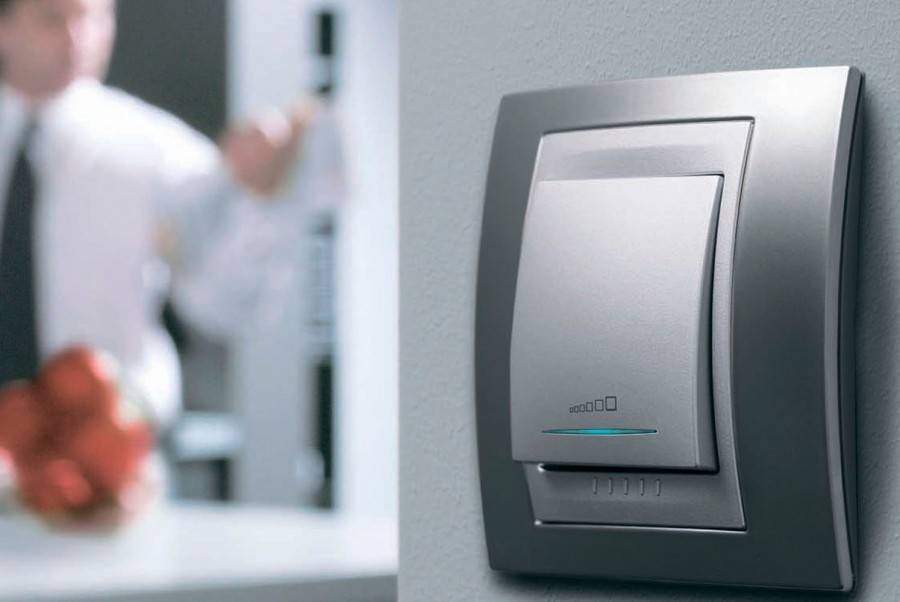

Возле двери и около спальных мест рекомендуется поставить проходные выключатели основного освещения, чтобы входя в комнату можно было включить свет и потушить его, не вставая с кровати.

Схема расположения розеток в спальне для двоих

Для локальной подсветки туалетного столика предусматривается выключатель в случае использования бра, вмонтированных в стену по обеим сторонам от зеркала. Если источник освещения – настольные лампы, для них нужны две розетки, спрятанные за столиком.

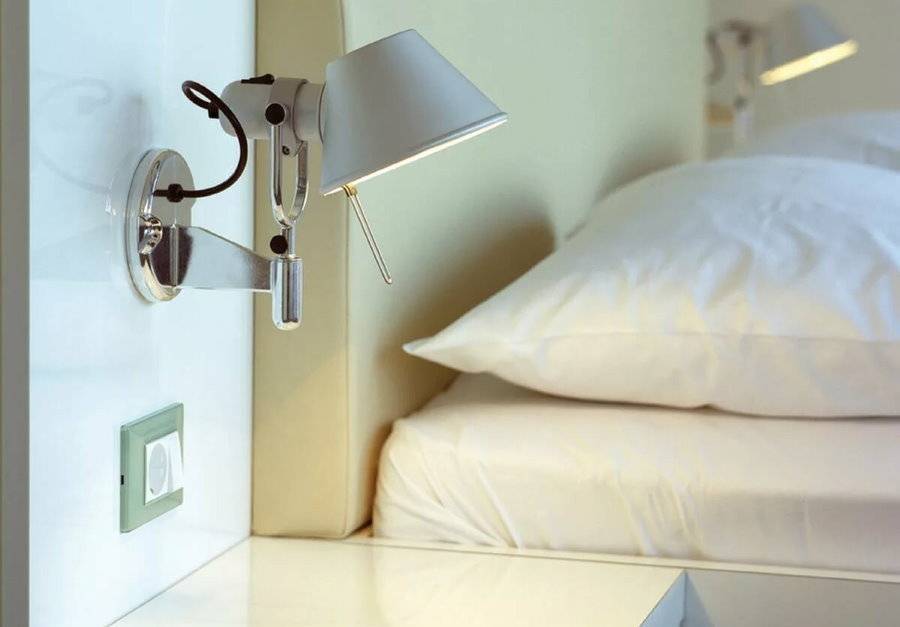

Если настенные светильники предусматривают скрытый подвод электричества, необходимо заранее продумать расположение выключателей

В спальне, функционально совмещенной с кабинетом, имеется рабочее место, где как правило присутствует компьютер: системный блок, монитор, колонки и, скорее всего, Wi Fi роутер. Вот еще минимум четыре электроточки, которые следует включить в схему.

Высота установки розеток в спальне

По евростандартам, розетки нужно размещать в спальне на высоте 30 см от пола, а в 90 см от него – выключатели. С их помощью даже маленькие дети смогут самостоятельно включать свет, а низкая розетка удобна для подключения пылесоса или торшера.

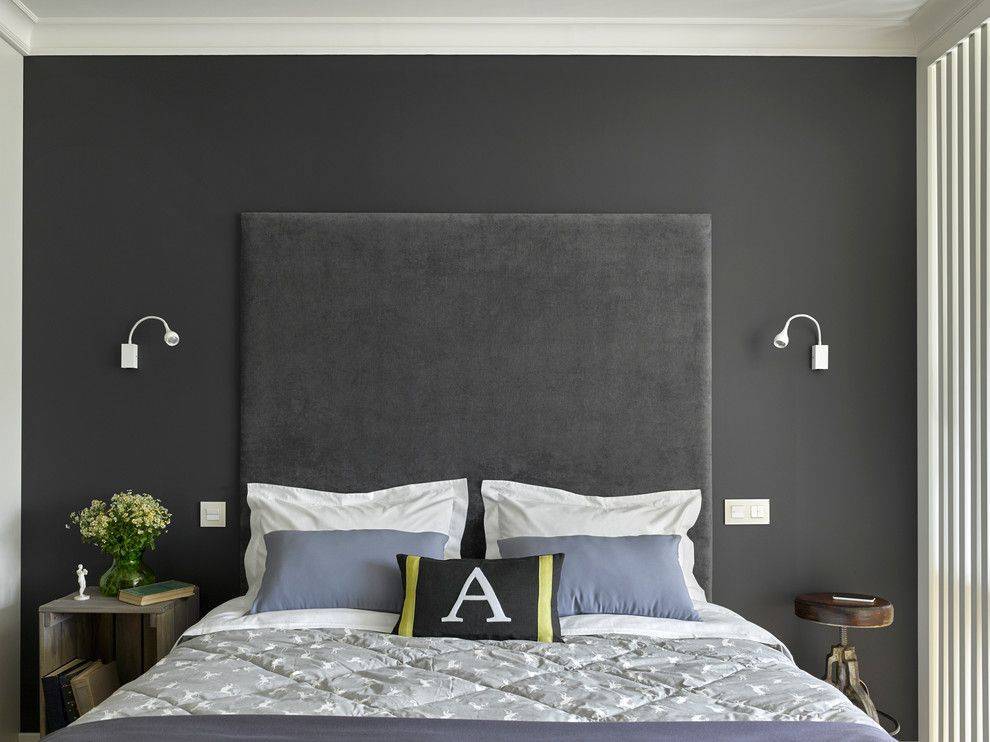

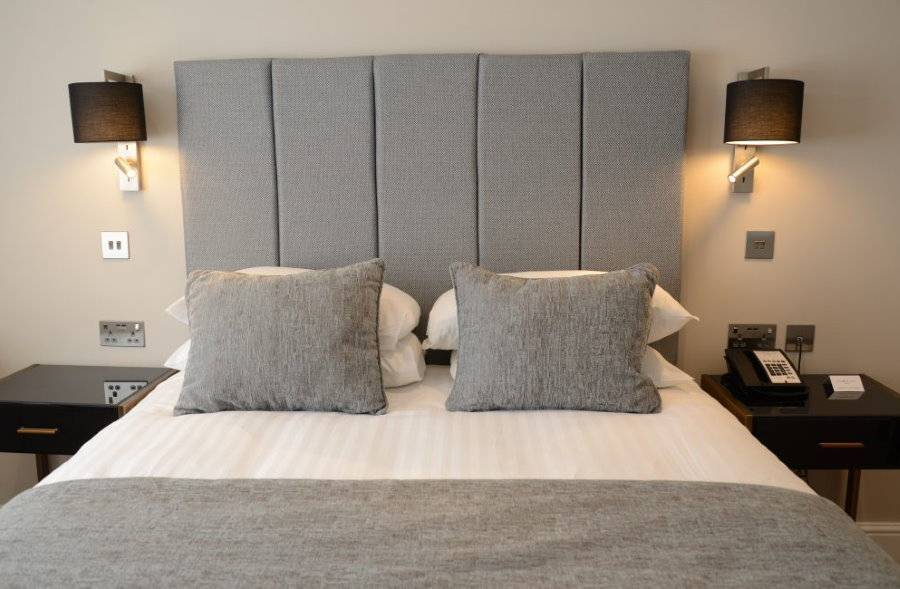

Схема размещения розеток над прикроватными тумбами

Согласно стандартам, принятым еще в советское время и не забытым до сих пор, штепсельный разъем должен находиться на уровне 90 см, а выключатель – на отметке 160 см от пола. Это удобно для тех, кто не хочет лишний раз наклоняться.

Количество розеток около двухспальной кровати увеличивается вдвое

Есть также рекомендации по установке розеток в зависимости от расположения предметов мебели и стационарных электроприборов, а именно:

  • 0-70 см от пола возле прикроватных тумбочек;
  • 90 см от пола около письменного стола;
  • на уровне от 150 см и выше для телевизора, в зависимости от высоты его крепления к стене.

Розетки по возможности должны находиться вне пределов видимости, если это не мешает доступу к ним.

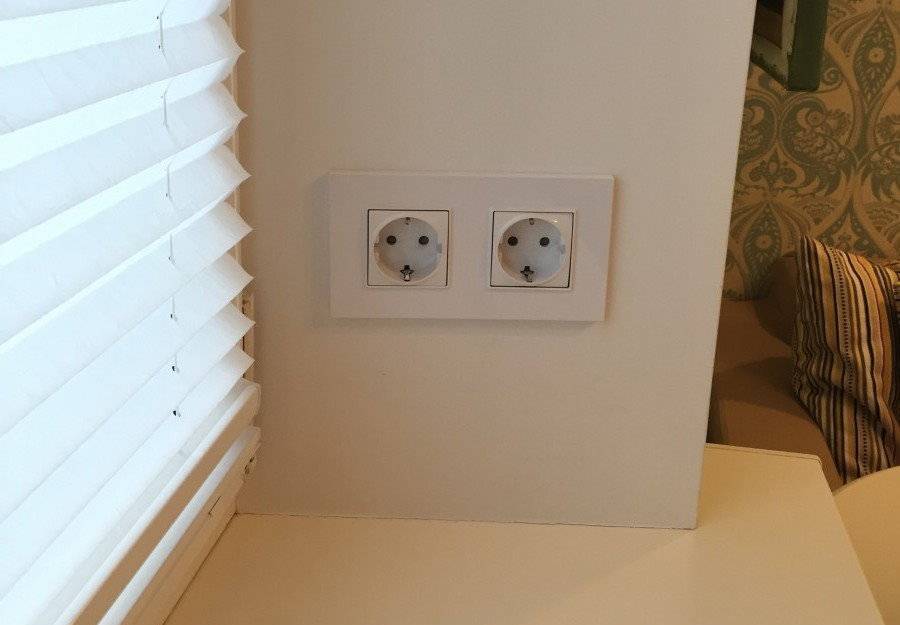

Неплохо будет учесть и мощные розетки у окна спальни, которые пригодятся для подключения обогревателя на случай сильных морозов

Особенности и правила установки розеток в спальне

Интересный факт! Госстандарты нормируют лишь установку штепсельных разъемов и других электроэлементов относительно газопроводных конструкций, а также их размещение в детских учреждениях и помещениях с повышенной влажностью, таких как сауны, кухни и санузлы. Но даже в этих случаях регламентированы только минимальные расстояния от пола или до источника тепла и влаги.

Невозможно составить универсальную схему расположения розеток и выключатель, приходится действовать по обстановке

В жилых домах и квартирах размещение розеток призвано создать как можно больше комфорта жильцам. Если среди них есть маленькие дети, лучше приобрести модели с защитой или специальные заглушки.

Лучшим решением будут не простые “затычки”, которые дети могут вытащить, а заглушки с ключом

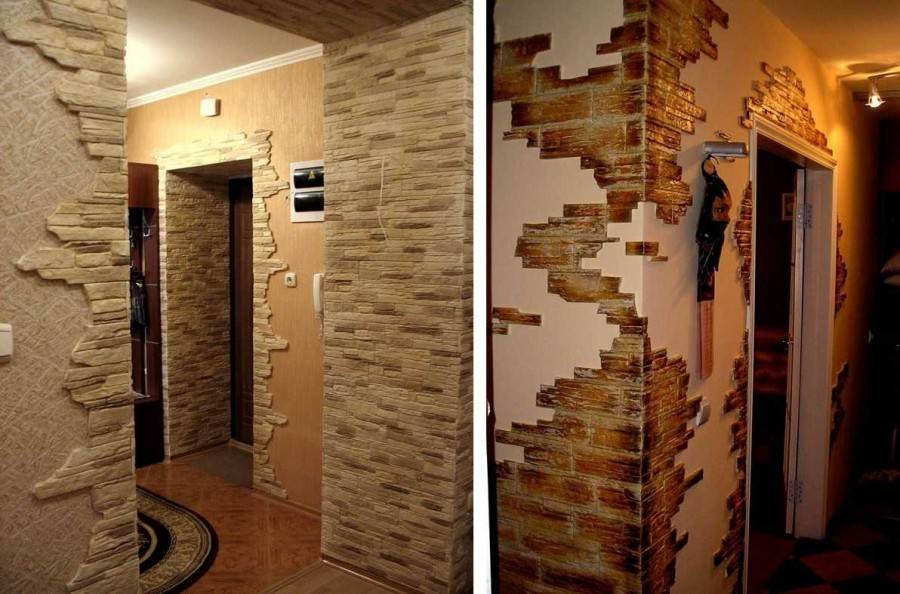

Монтаж в прихожей

В этом помещении достаточно установить минимум розеток – хватит 1-2 штук. Ведь подключать вы будете здесь электроприборы не часто. Ставятся они ближе к плинтусу на расстоянии 100-200 мм от пола.

Точка освещения монтируется с требованием обеспечения удобства для входящих или выходящих людей. Естественно, выключатель должен быть возле двери. В коридоре можно установить:

  • распределительный щиток с автоматикой;
  • электросчетчик;
  • стабилизатор напряжения;
  • модуль для телефонии и интернета.

В малометражных и компактных квартирах в прихожей часто ставится выключатель для санузла и даже кухни. Так обеспечивается максимальный комфорт при посещении данных комнат.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

  1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
  2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
  3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
  4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
  5. В обязательном порядке должно быть заземление, сила тока — от 15А.
  6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
  7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп + Hв + 5, где:

  • Нвп: высота от вытяжки до плиты;
  • Нв: высота самой вытяжки (корпуса);
  • 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

  1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
  2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
  3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
  4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

  1. Розетка должна устанавливаться на несгораемое основание.
  2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

  1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
  2. Присоединить через клеммники Wago (Ваго).
  3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Вывод

Из всех предложенных вариантов каждый имеет свои преимущества и недостатки. Какой вариант подойдет конкретно вам вы можете выбрать сами. Но исходя из опыта розетка на вытяжку является оптимальным соотношением цена и удобство. Ну а если вас так смущает ее внешний вид под потолком, то правильно разместив розетку ее практически всегда можно визуально скрыть.

Ознакомившись с данным материалом, вы узнаете секреты правильного размещения точек подключения бытовых приборов к домовой электросети. Здесь же мы рассмотрим вопрос, какой должна быть высота установки розеток и выключателей.
