Настройка электронных устройств
Процесс настройки электронных моделей более сложный. Каждый прибор комплектуется инструкцией по эксплуатации, в которой приводится правильная схема выставления времени.
ФОТО: mcgrp.ru Перед настройкой важно сбросить все имеющиеся программы
Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:
- После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
- Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
- Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
- Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
- Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».
ФОТО: vlt-m.ru При установке подобного прибора внутрь щитка потребуется помощь электрика
Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений
Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель
ФОТО: eelp.ru Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейкуФОТО: i.simpalsmedia.com Masterclear – удобная и простая модель для установки в розетку
Настройка таймера Masterclear согласно инструкции по эксплуатации
Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:
- Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
- Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
- Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
- Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
- Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
- Выход из меню программирования осуществляется кнопкой Clock.
ФОТО: image.dhgate.com Установка таймера – это способ экономии потребления электричества для любого прибора
Watch this video on YouTube
Предыдущая БлагоустройствоКак правильно выбрать плёнку для пруда с учётом разнообразия видов и характеристик покрытия Следующая DIY Homius10 вещей в доме, о чистке которых достаточно вспоминать 1 раз в году
Как настроить электронный розеточный таймер
Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.
Обычно набор кнопок на разных таймерах один и тот же
Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:
- master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
- random или rnd. Установка или сброс режима случайного включения;
- clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
- timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
- rst/rcl. Отключение и включение программ;
- week/hour/minute. Установка времени на неделю, час минуту.
В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.
Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:
- После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
- Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
- Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
- Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
- Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».
При установке подобного прибора внутрь щитка потребуется помощь электрика
Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений
Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель
Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейку Masterclear – удобная и простая модель для установки в розетку
Настройка таймера Masterclear согласно инструкции по эксплуатации
Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:
- Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
- Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
- Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
- Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
- Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
- Выход из меню программирования осуществляется кнопкой Clock.
Установка таймера – это способ экономии потребления электричества для любого прибора.
Ещё раз увидеть тонкости настройки можно из представленного видео.
Разновидности
Есть два вида устройств, которые можно подключать в доме — механические и электронные.
Механические
Время таймера в них задается посредством использования специального барабанного элемента. Механические розетки могут функционировать автоматически не более 24 часов, поэтому они считаются суточными. Устройство не дает потребителю тех возможностей, которые предоставляют электронные девайсы. Поэтому в таких изделиях временные интервалы для активации и отключения являются цикличными, к примеру, розетка будет включаться на 20 минут через каждые 20 мин и т. д. Количество циклов может быть любым, здесь все зависит от конкретной модели, однако самостоятельно настраивать параметры не получится.
Электронные
Электронный тип управления предоставляет потребителям значительно больше возможностей в плане настроек автоматики. Во многих современных моделях можно осуществить программирование действий на неделю вперед. Но есть и более модернизированные варианты, позволяющие настроить активацию на месяц вперед и больше.
Электронные девайсы обычно обладают расширенной функциональностью, с помощью которой таймер можно запрограммировать на любое время включения и деактивации. К примеру, это будет два часа утром, 30 минут в обед и один час вечером, причем вариации будут разными для каждого дня недели. В продаже можно встретить устройства, позволяющие управлять группой электрических приборов и производить контроль работы каждого параметра по отдельности. К примеру, регулировать свет в доме, включать систему полива сада и т. д.
Как использовать?
Чтобы выбрать подходящую таймер-розетку, необходимо обратиться к информации, изложенной выше. К особенностям их функционала, управления, нагрузки и многим других параметров. Рассмотрим подробнее критерии выбора.
- На какое время будет осуществляться программирование: 24 часа или неделю, а, может, и на месяц.
- Насколько точным должно быть срабатывание. Например, механические таймеры розетки подойдут для полива растений, где отклонения в несколько минут будут не столь важны. Главное, чтобы количество поливов всегда в день совпадало.
- Ещё один важный критерий – это нагрузка. Многие производители выпускают стандартный вариант 16 А, и этого бывает вполне достаточно практически для всех домашних приборов, но бывают и исключения. Для приборов с большей или меньшей нагрузкой бывают 25А, 40А и 7А, 10А соответственно.
- Количество программируемых линий – это количество приборов, которые можно подключить, и по отдельности настроить программу для каждого из приборов. Самые распространенные и недорогие – на одну линию. Иногда встречаются на две и более.
- Показатели пыле- и влагозащищенности. Будет ли использоваться агрегат в помещении или на улице. Если аппарат будет использоваться на улице, то степень защиты должна быть не ниже стандарта IP40.
- Такой критерий, как стоимость, тоже немаловажен. Но выбирать таймер-розетку по стоимости иногда может быть ошибочной затеей. Правда, чаще всего модели подороже имеют большее количество функций.
Далее можно просмотреть видео о настройке таймера электронного с программированием на неделю.
Особенности установки и настройки
Специфика настройки параметров работы обусловлена типом выбранного механизма. Как правило, никаких дополнительных знаний в электрике не потребуется. Если контроль осуществляется через интернет – потребуется закачать приложение и контролировать в любом месте на удаленном расстоянии от дома. Если устройство имеет циферблат – нажать нужные параметры срабатывания.
Настройка электронного стационарного
Стационарные умные розетки монтируются так же, как и обычные электроустановочные изделия. Ноль, фаза и заземление присоединяются к соответствующим клеммам розетки. При правильном монтаже нулевой проводник окрашен в голубой (синий) цвет, а заземляющий провод желто-зеленой окраски.
Как настроить механический – инструкция
Розетки, выполненные в виде переходников, подключаются так же, как подключаются тройники и другие электрические разветвители.
Все, что нужно для настройки – это “утопить” на циферблате нужное число и периодичность срабатывания. После окончания цикла он опять повторяется.

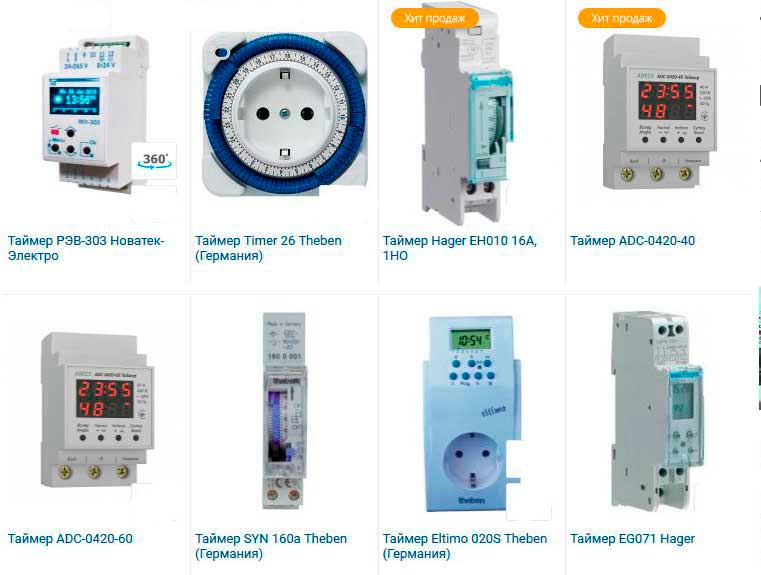

ТОП 7 популярных моделей розеток с таймером
Theben Timer 26
Самая простая, но надежная модель от немецкого производителя Theben. Отличается высокой надежностью и долговечностью. При совершении цикла включения-выключения оповещает вас характерным щелчком. В отличие от китайских аналогов работает совершенно бесшумно при заводе таймера. Световая индикация отсутствует, но при его остальных преимуществах — это не критично. Максимальная нагрузка — 16А.
Компания зарекомендовала себя с самой лучфшей стороны и выпускает высококлассное оборудование европейского качества. Естественно цена на эту довольно простую модель не самая низкая и составляет порядка 1800 руб.
Theben Timer 26 IP44
Идентичная модель предыдущему варианту, но с одним важным свойством — защита от влаги и пыли по сертификату IP44
Что немаловажно, когда используете подобную розетку на открытом воздухе. В остальном характеристики идентичные: управление механическое, а сила тока максимум 16А
Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла.
E.Next e.control.t11
Тоже предельно простая модель розетки с механическим таймером отечественного производства, но европейским качеством. Компания E.Next выпускает широкий спектр электротехнического оборудования:лампочки, кабельная продукция и щитовое оборудование разного типа.
Партнерами компании выступают ведущие производители электротехнической продукции: SGC (Бельгия), ASCO (США), LIFASA (Испания), ARDIC (Турция), KIWA (Словакия), POWER (Польша), OLMEX (Польша), CETINKAYA PANO (Турция), CWS (Чехия).
В отличии от предыдущего варианта стоимость данной розетки совсем низкая, что при ее нагрузке 16А, очень даже неплохо. Цена составляет всего около 400-500 руб.
E.Next e.control.t14
Еще одна модель умной розетки с таймером от компании E.Next только с электронным управлением недельного срока. Очень неплохое устройство со всем необходимым функционалом и предельно простым управлением. Задавайте необходимый график включения и выключения питания на каждый день в течении всей недели. Максимальная сила тока — 16А.
Качество сборки за свои деньги, как мы уже сообщали находиться на довольно высоком уровне. Отечественное производство с использованием наработок и комплектующих ведущих европейских производителей электротехнической продукции.
Feron TM22/61925
Российский производитель, выпускающий недорогую продукцию, которая отлично подойдет для условий в российских реалиях. Вполне неплохие устройства, но не самые надежные. Производитель дает гарантийный срок всего 14 дней, что несколько настораживает, но продавцы обычно в курсе, в какой партии меньше всего возвратов, поэтому интересуйтесь.
В остальном модель имеет максимальную нагрузку 16А и оснащена электронным программатором с недельным сроком. Есть простенький LCD-дисплей, где отображается время и весь процесс настроек.
DigiTOP PB-1C
Хотя модель имеет электронное управление, но максимальное время работы таймера всего 24 часа. Зато электроника значительно упрощает настройку таймера и расширяет его возможности. Можно задавать самые разные временные интервалы, а не определено цикличные, как это происходит у моделей с механическим управлением.
Максимальный уровень тока — 10А, что для среднестатистической квартиры более чем подойдет. Производитель отечественный и выпускает вполне неплохие устройства с высоким качеством и надежностью. Цены не самые дешевые, как для наших производителей. Данная розетка стоит 900-1000 руб., что по сравнению с предыдущим вариантам и его возможностями недешево.
HS Electro Т-10ц
Еще один интересный производитель отечественных реле, таймеров и соответствующей электротехники. данная модель по характеристикам аналогична предыдущей и обладает суточным программатором, но с электронным управлением, что в отличие от механических делает ее более надежной и долговечной. Параметры настройки более гибкие, можно задавать совершенно разные циклы включения и отключения. Максимальный ток — 10А.
Довольно популярная модель с высоким качеством сборки и приличной гарантией производителя. Приобрести модель на российском рынке можно за1300 руб.
Рекомендации по выбору
Одна из главных трудностей для покупателей — выбор розетки с таймером, удовлетворяющей всем требованиям, начиная со стоимости, заканчивая функциональной начинкой.
При покупке обратите внимание на основные критерии, которым необходимо уделить внимание:
- Производитель. На современном рынке представлена продукция компаний Camelion, DigiTOP, duwi, Electraline, Elektrostandard, FERON, Orbis, REXANT, Robiton и других.
- Страна-производства. На рынке СНГ продаются розетки с таймером производства России, Китая и Испании.
- Принцип работы — механический и электронный. Иногда встречается электро-механический.
- Тип — недельный или суточный.
- Вид — для установки в розетку или стандартный.
- Степень защиты — IP-20 или IP-44.
- Мощность — до 1.5-3,6 кВт.
- Минимальная установка по времени — 0,5; 1,0; 1,5 и 30 мин.
- Количество программ на день — 8, 48, 96.
Также учтите ряд полезных советов:
- Определитесь, для чего вам нужен такой девайс. Если для решения простых задач, к примеру, включения отопления, подойдет недорогой механический вариант.
- Берите выбранную модель только в проверенных торговых точках. При необходимости не стесняйтесь задавать вопросы продавцу по поводу особенностей и характеристик.
- Если вам необходима точность в вопросе включения и отключения, отдавайте предпочтение розеткам с электронным таймером. В таком случае можно сделать более точную настройку и быть уверенным в минимальной погрешности по времени.
- При покупке учтите, что большая часть моделей могут включаться и отключаться не больше пяти-семи раз в сутки.
- Старайтесь не экономить на покупке. Если речь идет о выполнении серьезных задач, лучше отдавать предпочтение европейским брендам. При наличии сомнений стоит проконсультироваться со специалистом в магазине.
- Если вы часто бросаете квартиру или дом, опция случайного включения и отключения света позволит уберечь жилище от кражи. При этом желательно, чтобы выбранная модель поддерживала управление сразу двумя приборами.
При выборе старайтесь обращать внимание на все критерии и учитывать советы в статье. Если есть такая возможность, лучше не экономить и купить розетку с хорошими характеристиками
Какие бывают
При покупке розеток с таймером важно учесть виды девайсов. По типу управления они бывают механическими и электронными. Рассмотрим каждый из типов отдельно
Рассмотрим каждый из типов отдельно.
Механические
В таких розетках установлен механически таймер, обеспечивающий задержку времени с помощью обычного часового механизма. Пользователь устанавливает определенное время, по истечении которого устройство включает или отключает оборудование.
Применение механики ограничивает возможности такой розетки. Как правило, время регулируется в течение суток и не более.
Механические розетки с таймером делятся на два типа по способу управления:
- Регулировка с помощью поворотного диска, напоминающего регулятор на стиральной машине. При выборе такой модели можно выставить точное время с учетом имеющихся интервалов.
- Установка времени кнопками. В таком случае время задается путем нажатия кнопок, каждая из которых устанавливает определенный период. Как правило, это, 5, 10, 15 минут и другие уставки. С помощью комбинирования нажатий выбирается подходящий временной интервал. В некоторых моделях можно настроить до 96 режимов.
В зависимости от конструкции, розетки с таймером могут быть настроены только на отключение (более простые модели) или выполнение двух функций (включение и выключение).
Электронные
Девайс с электронным таймером дает больше возможностей пользователям за счет более точной настройки и возможности выбора одного из 140 режимов работы (в зависимости от модификации).
Некоторые модели позволяют программировать включение и отключение питания на неделю вперед. Кроме того, время подачи напряжения или снятия питания может быть любым.
В других моделях доступна работа сразу с несколькими приборами, предусмотрена возможность контроля каждого из них по отдельности.
По времени работы розетки с таймером делятся на два типа:
- Суточные. Такие устройства позволяют задавать режим в пределах одних суток. Неудобство в том, что заданный цикл будет работать каждый день недели. К примеру, если программа на субботу отличается от остальных дней недели, розетку придется настраивать снова.
- Недельные. В отличие от суточных розеток, такие изделия позволяют программировать каждый день недели отдельно. Доступна настройка нескольких дней по группам. К примеру, можно сделать настройки для ПН, СР и ПТ, а также ВТ, ЧТ и СБ. Иными словами, возможности такой розетки не имеют ограничений.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Системы заземлений преимущества и недостати
По конструктивным особенностям розетки с механическим и электронным таймером бывают двух видов:
- Полноценный девайс. Изделие монтируется в коробку, установленную внутри стены и предназначенную для розетки. Представляет собой самостоятельное устройство.
- Переходник. Особенность такого изделия — установка в уже существующую розетку. Здесь не предусмотрено отдельного монтажа.
Все модели условно делятся на две категории — для уличной или внутренней установки. Особенность первых состоит в дополнительной защите от влаги и других негативных воздействий.
Разновидности
По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:
Механические

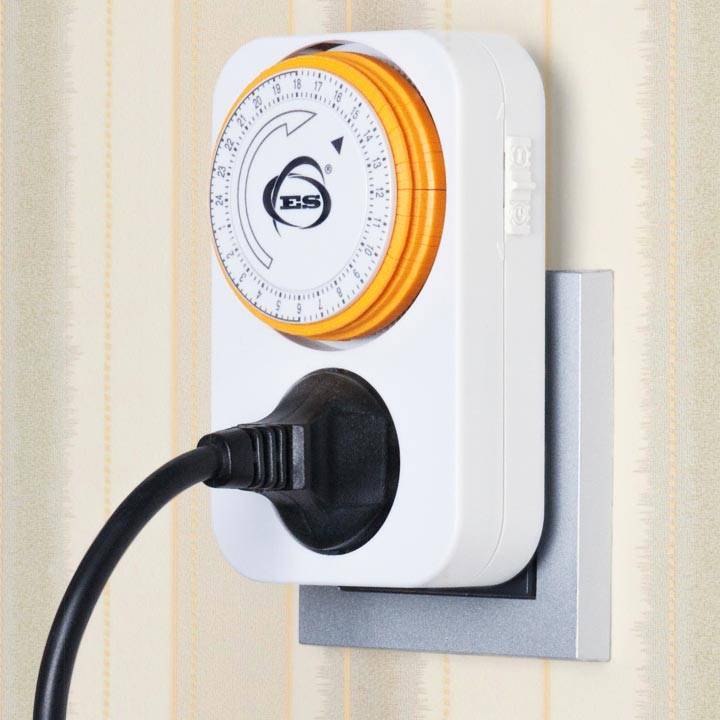

Образец механической розетки-таймера
Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.
На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:
- Звук работы устройства стал тише;
- Появилась зависимость от наличия электропитания.
Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:
Схема основных элементов механической розетки с таймером
Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.
Но и недостатков, к сожалению, тоже хватает:
- Уже упомянутая мной зависимость от электроэнергии.
Тут сразу «всплывают» две проблемы:
- В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
- Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
- Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

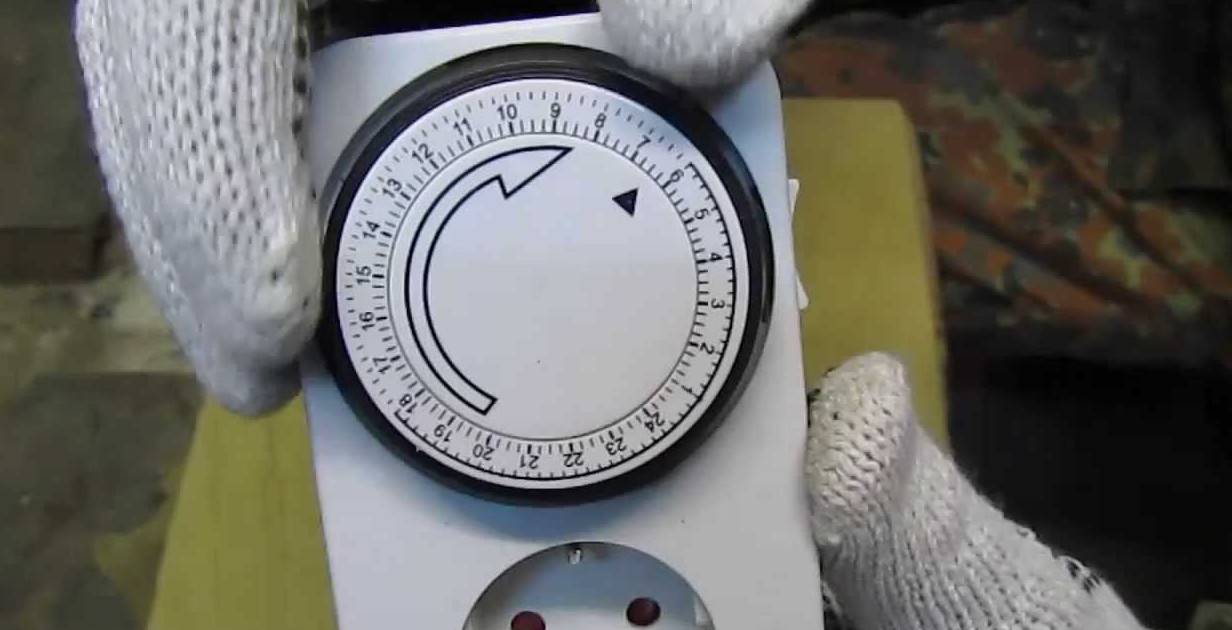

Настройку выполнить можно лишь на 24 часа
Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.
Механическая розетка с кнопкой выключения и штекером

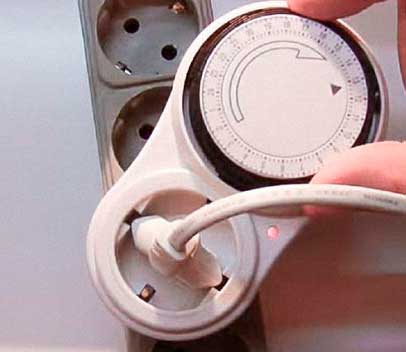

Как настроить такой прибор?
В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:
- Переключатель ставим в непрерывный режим;
- Вращаем диск, фиксируя нужное время;
- Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
- Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;
Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока
- Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.
Электронные

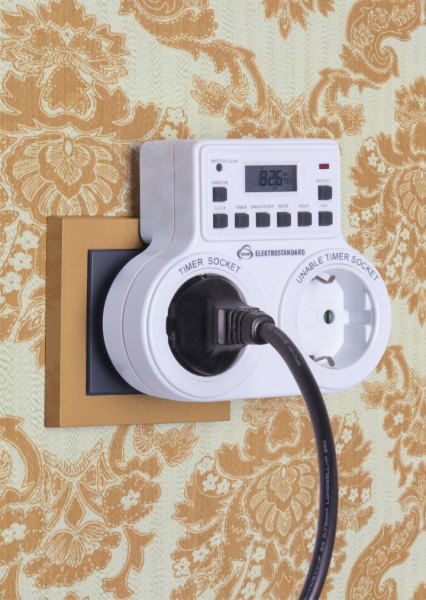

Розетка с электронным таймером
Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.
Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:
- Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;
Настройка электронной розетки-таймера не доставляет никаких проблем
- Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
- Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
- Выполнение функции часов. Мелочь, но всё равно полезно.
Розетка с электронным таймером показывает время и день недели
В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.
Что такое розетка с таймером
С появлением умных домов все больше людей задумывается об автоматизации жилища и повышении уровня комфорта. И если на полноценную систему пока нет денег, можно начать с малого и купить розетку с таймером.
Особенность девайса — способность подавать и снимать напряжение с приборов в автоматическом режиме. По принципу работы частично похожи с умными розетками, но все же имеют существенные отличия.
После покупки и установки можно задать время включения/отключения и доверить работу автоматике.
Внешне розетка с таймером представляет собой обычный разъем для вилки и дополнительный механизм, который монтируется внутри корпуса и обеспечивает выдержку времени.
В зависимости от типа модели на поверхности может быть механический рычаг или кнопки с электронным дисплеем.
Как выбрать розетку с таймером
Выбирая такое устройство, следует определиться с подключаемой мощностью приборов:
- Если необходимо выполнение им однообразных функций, следует выбрать дешевые электромеханические таймеры с суточным программированием. Такое устройство будет эффективным, если вы уезжаете в отпуск и хотите создать эффект присутствия в доме – автомат будет включать торшеры или настольные лампы, телевизор или радио по расписанию.
- Если вам необходимо управление разными режимами освещения для будних и выходных дней, будет более востребован электронный программатор.
Автоматизация с каждым днем все больше проникает в наши квартиры. Розетки с таймером – это очень полезный и простой прибор, который позволит разнообразно настроить работу большинства электрооборудования.
Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.
Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.
Розетки с таймером подразделяются на 2 вида:
- механические
- электронные
Функции и характеристики таймеров управления освещением.
Главное, на что стоит обращать внимание при покупке- это на максимально допустимую коммутируемую нагрузку
Которую легко высчитать просто сложив мощности, которые планируете подключать к таймеру
Для перевода в Амперы, разделите Ватты на рабочее напряжение 220 Вольт.
Очень важно при покупке обращать внимание на тип крепления, которое может быть под Din рейку электрощита, а так же таймер может быть рассчитан для встроенной установки внутрь стены или накладной.
Третье- это диапазон рабочих температур, что важно при установки в неотапливаемых местах.
По типу управления они делятся на: механические (рисунок 1) и более точные и функциональные электронные (рисунок 2 и 3).
Есть модели выключателей со встроенным таймером для подъездов (рисунок 4), которые после нажатия включаются и выключается через заданное количество секунд.
Таймеры выпускается для управления одним каналом или двумя, а также многоканальные (рисунок 3). Двухканальный позволяет отдельно настроить и управлять основным и вспомогательным освещением.
При покупке обращайте внимание на то, что таймер может быть только с недельной или годовой программой
В более дорогих моделях почти всегда есть всевозможные программы, в том числе с учетом выходных.
Обратите внимание на астрономический таймер, который позволяет после задания координат местоположения, автоматически корректировать время заката и рассвета с учетом изменения в течение года продолжительности дня.
Есть и другие малозначимые характеристики. Такие например, как точность хода времени, минимальная установка времени (обычно до минуты) и т. п.
Электронный таймер CN101A помощник на даче и не только.
Привет всем муськовчанам. Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress. Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В. Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление. Технические характеристики. Модель CN101А Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz (Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В) Максимальная нагрузка: 16 А при 220В Встроенная батарея 1,2В 40мА Количество каналов: 1 Минимальное время переключения: 1 минута Диапазон времени: 1 минута -168 часов Количество программ: 17 Рабочая температура: от – 10 °С до +40 °С Влажность: 35-85% RH Крепление: накладной Габаритные размеры: 60х60х32 При необходимости можно приобрести отдельно коробку для монтажа.
В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений: 1)отдельно каждый день 2) вся неделя 3)вся неделя кроме воскресенья 4)с понедельника по пятницу (рабочие дни). 5)суббота и воскресенье (выходные). 6)понедельник, среда, пятница 7)вторник, четверг, суббота 8)понедельник, вторник, среда 9) четверг, пятница, суббота
На ЖК дисплее отображена следующая информация. текущее время текущий режим работы — «auto» в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье. Кнопка «Manual» позволяет переключать между тремя различными состояниями: включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы. вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка. разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит
Вид внутри таймера CN101A
Схема подключения нагрузки 220В.
Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С». Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.
Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы. Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R». Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.
