Особенности выбора и установки розеток в ванной комнате

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

  • Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
  • Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
  • Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
  • Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
  • Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

  • Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
  • Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
  • Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате

Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

  • С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
  • Монтажный конец кабеля подключается к контактам;
  • Розетка устанавливается на свое посадочное место;
  • Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
  • Устанавливается и закрепляется винтами верхняя крышка корпуса.

Устанавливаем скрытую розетку.

Штробирование

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.

Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.

Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.

Особенности подключения розеток и выключателей в ванной

Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.

  1. Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.
  2. Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.

  3. УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
  4. Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.

О том, как правильно установить розетку в ванной, смотрите в видео-ролике.

Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.

  1. С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
  2. В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
  3. Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
  4. Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.

Как провести розетку в ванной своими руками фото

Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!

Нормы монтажа в санузле

Размещение розеток в ванной комнате должно осуществляться согласно требованиям, прописанным в нормативной документации. Это ПУЭ (Правила устройства электрических установок, часть 7.1.) и ГОСТ Р №50571-11.

Требования к розеткам в ванной комнате:

  • устанавливать устройства подключения можно не ближе чем в 0,6 метрах от умывальника, гидробокса, джакузи и пр.;
  • электропроводка к приспособлениям должна быть скрытой, она замуровывается в стенах либо укладывается в изоляционном коробе (скрытый монтаж защищает провода от действия воды, кабель должен быть трехжильным, сделанным из меди в двойной изоляции);
  • влагостойкие розетки для ванной должны быть заземлены;
  • сопряжение устройства с электропроводкой следует тщательно изолировать;
  • сердечник приспособления должен быть герметизирован уплотнителем из резины, а отверстия разъемов закрыты крышкой;
  • у изделия должен быть третий контакт для заземляющей защиты;
  • перед тем как выбрать, на какой высоте устанавливать розетки в ванной, следует учесть следующее: расстояние от них до любого сантехнического прибора должно равняться не меньше 0.6 метра, по вертикальному направлению — не менее 1 м.

Особенности монтажа

Перед тем как провести розетку в ванную и спроектировать схему электропроводки, комнату следует поделить на условные участки. Их описывают Строительные нормы и правила (СНиП). Есть 4 таких участка.

Зона 0. Это место прямого контакта с водой внутри сантехнических приборов. Даже влагостойкие устройства подключения тут монтировать запрещается. При попадании на них воды возможно короткое замыкание.

Когда иного выхода нет, в зоне 0 можно поставить изделие с защитой от пыли и воды класса IP-47 или 48. Такое изделие выдержит и погружение в воду.

Зона 1. Это места, в которых возможно контактирование электроприборов с водой при ее разбрызгивании. Зона 1 расположена до 0,6 м по всем направлениям от источников воды. Монтировать приспособления для подключения электроприборов тут нежелательно.

Зона 2. Эти участки находятся на расстоянии от 0,6 до 1,2 м от сантехники. Тут можно монтировать устройства подключения с защитой от воды классов IP-Х6 и Х5. Высота водорозеток в ванной на этих участках должна быть не меньше 1 м.

Зона 3. Она наиболее безопасна для электроприборов. Расположена от 1,2 до 2,4 м от раковины, джакузи, душа и пр. В ней можно устанавливать устройства подключения с невысоким уровнем защиты категорий IP-Х4, Х3, Х2 и Х1.

При большой площади помещения и расстоянии до сантехники более 2,5 метра можно использовать продукцию категории IP-Х0. Она может быть накладной или монтируемой в стену. Однако она все равно должна быть оснащена крышкой. Так конденсат не будет проникать внутрь корпуса.

Перед тем как сделать розетку в ванной, следует учесть, что для нее следует протянуть отдельную электропроводку. Ее необходимо подсоединить к электрощиту через УЗО. Так при авариях электрооборудование не будет выходить из строя.

Заключение

Изделия для подсоединения электроприборов в санузле должны отвечать определенным условиям нормативной документации: ПУЭ, СНиПа и ГОСТа. Они обязательно должны быть влагостойкими, заземленными и мощными. Монтировать их можно только вдали от сантехнических приборов.

Можно ли устанавливать розетку в ванной комнате

В зданиях, построенных еще в советское время, устанавливать розетки в ванных комнатах почти не предусматривалась. Основной причиной была слабая проводка, малая площадь помещений, отсутствие электрических приборов, требующих подключения. Все имеющиеся средства коммутации – розетки и выключатели – устанавливались снаружи, неподалеку от двери.

Подобная схема подключения создавала определенные неудобства, поскольку все электроприборы приходилось подключать снаружи, а дверь в ванную при этом не закрывалась. Многие хозяева вынужденно пользовались удлинителями, что категорически запрещают требования и положения ПУЭ.

Современные квартиры отличаются большими площадями для мебели, санузлом, особенно там, где ванная комната совмещается с туалетом. Появилось дополнительное внутреннее пространство, где помимо мелкой бытовой техники есть возможность разместить мощное оборудование – стиральные машины, бойлер, полотенцесушители и другие виды электроустановок. Многие помещения оборудуются системами теплых полов, требующих отдельного подключения.

Перед тем как устанавливать розетки в ванной, следует определить их точное количество, в соответствии в планируемым подключением потребителей. Среди них следует сделать разделение на оборудование, которое подключено к сети постоянно и приборы, использующиеся лишь эпизодически. Устройства, постоянно включенные в сеть, могут подключаться не к розетке, а через клеммник напрямую к домашнему электрощиту.

Монтаж

Рассмотрим поэтапно первую ситуацию, которая будет сопровождаться полной заменой электропроводки: Подготовка: нужно проложить кабель. Это лучше сделать заранее, так как данные работы займут большое количество времени.

40

  • Для начала обязательно обесточить систему.
  • В распределительный щиток устанавливаем отдельный автомат.
  • За ним ставится УЗО.
  • Проложенный провод подключается к автомату, за ним ставится УЗО.
  • Просверлим отверстия в стене под дюбеля.
  • В том месте, где планируется монтаж электророзетки, устанавливаем стакан для нее.
  • Подготавливаем проводку: чистим от изоляции концы кабелей.
  • Подключаем провода.
  • Закрепляем внешнюю часть на стене.

Устанавливаем розетки

Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.

  1. Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
  2. Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.

  1. Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
    • нет возможности приобрести влагозащитные розетки;
    • есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
  2. Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.

Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.

Прокладка линии в ванную комнату

Мокрые стены и полы в помещениях с повышенной влажностью, создают среду, которая хорошо проводит электрический ток. Поэтому прокладку проводов в ванную комнату следует выполнять по определенным правилам:

  • Провода укладываются скрытым способом, под отделкой в гофрированной трубе.
  • Внутри помещения запрещена установка распределительных коробок, различных скруток и соединений. Провода укладываются цельными кусками и протягиваются от коробки, установленной снаружи.
  • Определение, сколько розеток потребно – чаще всего, не более 2-3 штук.
  • Для стиральной машины-автомата и водонагревателя должна быть предусмотрена отдельная розетка в ванной. Монтаж выключателя осуществляется за пределами помещения.
  • Каждая группа приборов или выделенная линия оборудуется автоматическим выключателем.
  • Линии проводки следует провести строго по вертикали и горизонтали, на какой высоте требуется в конкретных местах. Сами провода должны быть с медными жилами сечением не менее 2,5 мм2, заключенными в тройную изоляцию. Не допускаются к использованию провода, бывшие в употреблении, с большим количеством изгибов или с поврежденной изоляцией.

Старую проводку, установленную очень давно и ни разу не менявшуюся, рекомендуется заменить. Это позволит в процессе эксплуатации избежать таких неисправностей как перегрев, замыкания, искрение, возгорание, сопровождающихся постоянными срабатываниями автоматического выключателя. Нередко приходится решать задачу, как перенести розетку.

После разметки линий, провода и кабели укладываются на свои места. Прокладка может быть выполнена в пустотах между стеной и декоративным покрытием с использованием гофрированных рукавов. Во втором варианте провода укладываются непосредственно в стенах, для чего в них заранее по разметке делаются штробы. После укладки провода фиксируются с помощью скоб, а затем штробы замазываются раствором строительного гипса.

Далее в местах установки розеток монтируются подрозетники, закрепляемые алебастром. В них заводятся провода с тремя жилами, из которых две – фаза и ноль, а одна – заземление.

Правила установки элементов питания в разных помещениях

Розетки устанавливаются в помещениях квартиры, в первую очередь, исходя из назначения конкретной комнаты, а также электроприборов, которые будут в ней установлены. Разберемся, сколько розеток должно быть в помещениях и где их лучше устанавливать.

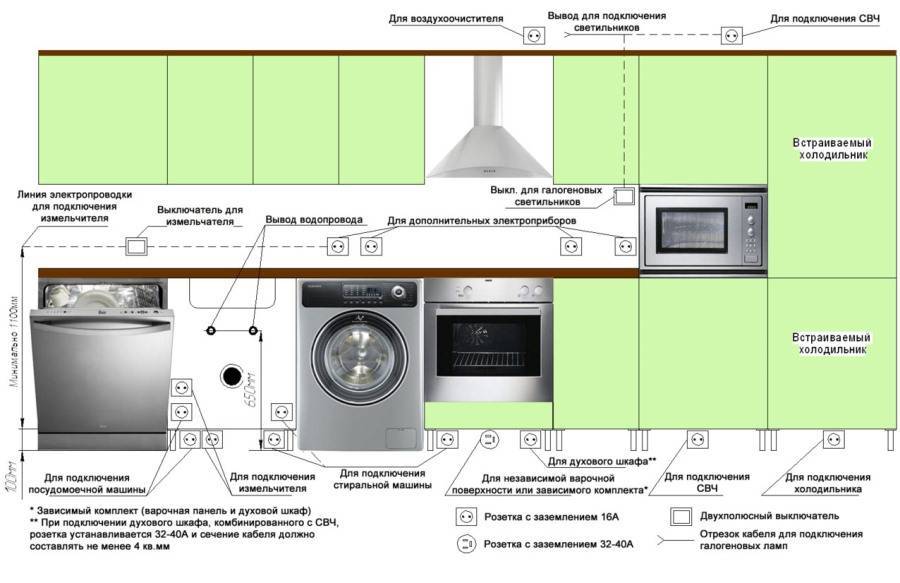

Кухня

Практически в любой современной кухне имеется большое количество электроприборов. Поэтому первый шаг в проектировании интерьера – определение мест для каждого из них. Большинство аппаратов устанавливается на кухонном гарнитуре.

Исходя их этого, дадим несколько рекомендаций на тему размещения точек электропитания на кухонном фартуке:

  • Электророзетки, предназначенные для встроенной техники, следует разместить за соседними шкафами, поскольку включать такие электрические приборы непосредственно напротив их задней панели запрещено.
  • Точка питания для кухонной вытяжки монтируется на расстоянии 0,6 м от верха навесного шкафа.
  • Для запитки мелких кухонных аппаратов, типа блендера или миксера электророзетки монтируются на высоте 0,2-0,3 м от поверхности столешницы.

Нужно помнить также о необходимости установки точек питания для варочной панели, духовки и холодильника. Варочную панель не следует подключать в двойную розетку вместе с духовым шкафом – элемент питания не выдержит такой нагрузки. Еще одну-две точки питания можно установить рядом с обеденным столом.

Наглядно про розетки на кухне на видео:

Гостиная

Имеется четыре варианта размещения электророзеток в таких комнатах, как зал и гостиная. К ним относятся:

Дверной проем. Элементы электропитания монтируются здесь обычно для подключения пылесоса и электрического обогревателя. Установка должна осуществляться на высоте 0,3 м от уровня пола, при этом расстояние до двери должно составлять не менее 0,1 м.

  • Диванная зона. В этом месте точки электропитания должны размещаться таким образом, чтобы в них было удобно включать шнур питания ноутбука или зарядное устройство для планшетного компьютера или мобильного телефона. Нельзя забывать и о таких необходимых приборах, как торшеры и светильники, а также кондиционер.
  • Зона ТВ. Точка питания здесь должна размещаться на стене за панелью прибора, если речь идет о подвесном телевизоре, или, если аппарат установлен на подставке, таким образом, чтобы при взгляде на экран не было видно кабелей.
  • Пространство около рабочего стола. Если в квартире небольшое количество комнат, гостиная нередко выполняет функцию кабинета. В таком случае число разъемов электропитания следует увеличить. В этой зоне нужно расположить розетки для подключения ПК или ноутбука, а также настольной лампы.

Спальня

Любое спальное помещение можно разделить на несколько зон, в в которых нужно разместить точки электропитания. Розетки в спальне в первую очередь нужно установить около прикроватных тумбочек или кровати для подключения ночного светильника, который особенно необходим для любителей почитать перед сном журнал или книгу.

При наличии в комнате для отдыха письменного стола около него нужно расположить две электророзетки, в одну из которых подключается настольная лампа, а в другую – компьютер. Высота их над рабочей поверхностью должна составлять приблизительно 0,2 м. При установке в этой комнате телевизора необходимо еще как минимум две точки питания, которые монтируются на высоте приблизительно 1,3 м от уровня плинтуса. Чтобы кабели не портили интерьер, их желательно спрятать за телевизором.

На видео дополнительно показаны нюансы расположения розеток и выключателей в квартире:

https://youtube.com/watch?v=-qGH2OQdkyw

Таковым должно быть расположение розеток в спальне. Теперь переходим к следующему помещению, на котором нужно остановиться более подробно.

Ванная комната

Размещение розеток в этой комнате также стало необходимостью. В них подключается стиральная машина, электробритва, фен, а при отсутствии в доме горячего водоснабжения – электрический водонагреватель. Правила устройства электроустановок гласят, что точки питания не должны располагаться близко к ванной (душевой кабине), и расстояние между ними должно быть не менее 0,6 м.

Поскольку влажность в этом помещении наиболее высока, то количество стационарных элементов питания в нем желательно сократить до минимума.

Розетки, которые устанавливаются в ванной комнате, должны быть защищены от попадания влаги на контакты специальной крышкой. Кроме того, ПУЭ предусматривает возможность использования в этом помещении только тех элементов, схема которых предусматривает подсоединение к устройству защитного отключения. В аварийной ситуации оно прекратит подачу электроэнергии и не допустит возникновения пожара.

В каком месте устанавливать розетку в ванной комнате?

На стенах санузла образуется конденсат, это необходимо учитывать при монтаже розеток. Причем чем ниже, тем больше конденсата. Поэтому высота розеток в ванной должна составлять примерно 130 см от пола.

Не рекомендуется размещать розетки рядом со стальными трубами водоснабжения и отопления. Расстояние должно быть таким, чтобы не было возможности двумя руками взяться сразу за розетку и стальную трубу. По фото розетки в ванной видно, что установку необходимо выполнять на максимальном удалении от источников воды и коммуникационных систем. Желательно монтировать розетки на противоположных стенах от источников воды и труб.

При этом розеткой должно быть удобно пользоваться. Следует обеспечить удобство подключения электроприборов, чтобы не приходилось перемещать их каждый раз при необходимости использования. Мебель и техника не должны препятствовать подключению вилки к розетке.

  • Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

  • Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

  • Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

  1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
  2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.

Согласно ему помещение делят на 4 зоны:

  • Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
  • Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
  • Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
  • Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

  • Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
  • Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.

Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса
