Как поменять электропроводку в квартире своими руками

Замена проводки в панельном доме

137 серия в Рыбацком

Заказ на замену электропроводки поступил в конце января 2019 года. Встреча с заказчиком была назначена на вечер следующего дня. Приехав на объект  узнали о проблемах существующих с электропроводкой в квартире и выслушал пожелания. Алюминиевые провода не менялись с постройки дома. С появлением большого числа бытовой техники начали возникать сложности с работой электроприборов. Стали подгорать контакты в розетках и появился характерный запах. После непродолжительной беседы было принято решение о полной замене электропроводки. Попросили список бытовой техники, которую планируется использовать в квартире.

Основные потребители

  1. Стиральная машина
  2. Посудомоечная машина
  3. Плита
  4. Духовой шкаф
  5. Чайник
  6. Микроволновая печь
  7. Кофеварка
  8. Холодильник

В соответствии с правилами устройства электроустановок и инструкций по подключению бытовой техники рассчитывается необходимое количество групповых линий, количество автоматов и УЗО. Все расчеты согласуются с заказчиком, при необходимости расходы оптимизируются.

Оптимизация расходов

Под оптимизацией обычно подразумевают снижение стоимости проекта. Снизить расходы не потеряв качества и не нарушив правил можно только досконально зная все нюансы электромонтажных работ и существующих в этой области нормативов!

Составляем план проведения работ

Квартира жилая, выехать на время ремонта не представлялось возможным, поэтому спланируем поэтапное выполнение. Под работу подготавливается одна комната. Меняется  электропроводка, устанавливаются розетки, выключатели, подвешиваются лампочки. В сделанную комнату мы больше не заходим, можно расставить мебель и подготовить следующую.

Особенности монтажа в хрущевке

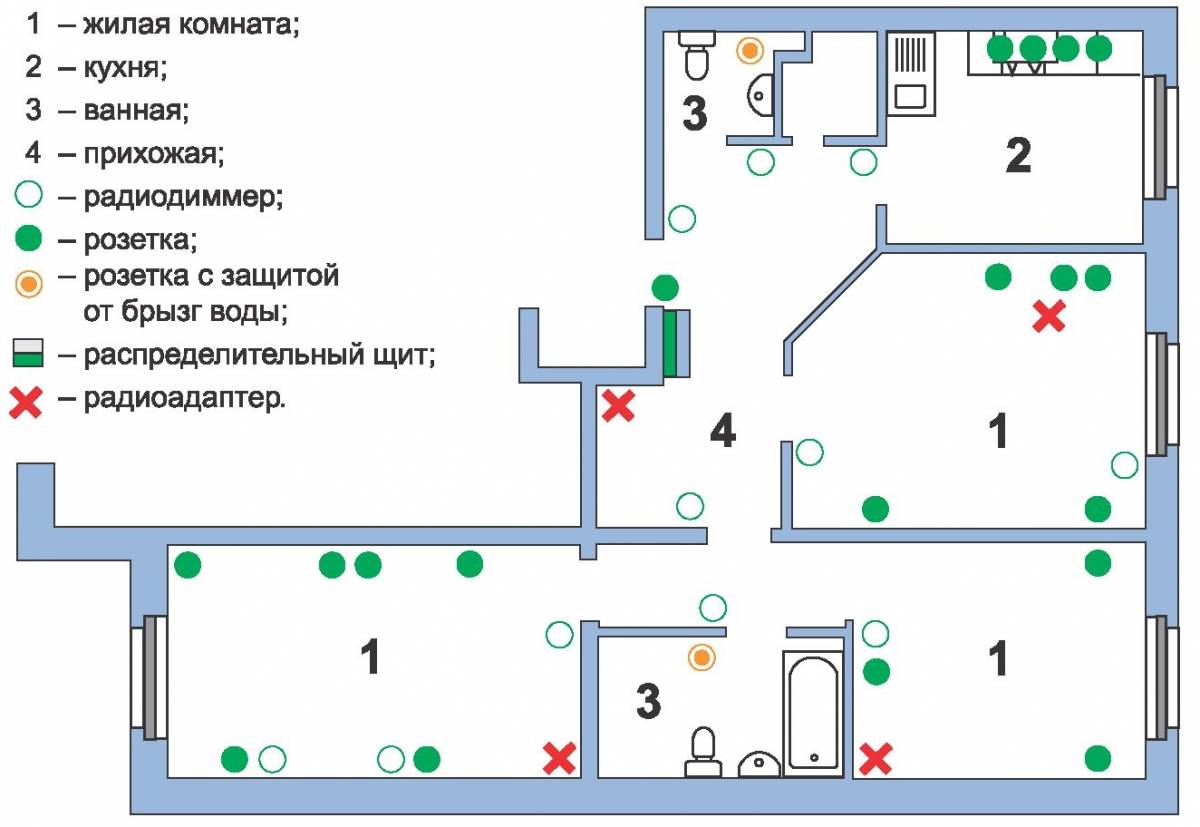

Схема выбранной проводки для прокладки в хрущевке стандартной планировки двухкомнатной основывается на группах потребителей. К ним относят осветительные устройства, бытовые и силовые розетки, санузел и коридор. Обустройство осуществляется по двум технологиям.

Скрытый способ


Внешний вид канала для проводки в нижней части потолочной распредкоробки В кирпичных или панельных домах допускается укладывать провода тремя способами:

  • Внутри потолка – трасса от распредщитка идет по вертикали, пускается по штробам или в гофре. Внутренние потолочные плиты уже имеют каналы, откуда можно протянуть кабели питания к светильникам, выключателям, розеткам. Проводка идет перпендикулярно, не опускаясь по горизонтали ниже 15 см. У каждого распредкороба есть индивидуальный автомат.
  • Под штукатурку – провода заводятся в просверленные заранее отверстия, фиксируются, выводятся к потребителям. Линии маскируются слоем штукатурки, что предотвращает их повреждение от колебаний напряжения.
  • Под полом – магистраль проводится под напольной поверхностью. Укладываются каналы-трубы, которые затем заливаются раствором. Линии для розеток и освещения маскируются монтажным коробом либо трубой.

Открытый способ


Проводка в плинтусе Открытый вариант используют при невозможности организации электросети другим способом. Существует несколько методов:

  • На скобах – для розеток нужны медные провода с сечением 2,5 мм2, для освещения – 1,5 мм2. В качестве скоб применяют металлические полосы, фиксируя их так, чтобы негорючая часть выходила за магистраль на 1 см.
  • В трубах – гофрированные гибкие изделия исключают выравнивание поверхности. Диаметр трубы равняется общей толщине проводников, умноженной на 2. Крепление производится на шурупы, клипсы, дюбеля и гвозди. Каждый элемент удаляется друг от друга на 20-40 см.
  • В коробах – металлический или пластиковый кабель-канал и плинтус оснащается съемной крышкой на защелке. Основная сложность работы – правильное крепление на шурупы, дюбеля или скобы. Розетки можно монтировать сразу на короб.

Правила техники безопасности

Все работы выполняются инструментом с изолированными рукоятками, в прорезиненных перчатках. Для штробления стен на высоте лучше всего использовать козлы или стремянку с горизонтальным упором. Обычная стремянка недостаточно надежна.

Замена электропроводки своими руками – задача достаточно сложная, но выполнимая, если вы умеете составлять и читать схемы электроснабжения. Иначе лучше не рисковать и обращаться к профессиональным электрикам.

В заключение предлагаем посмотреть видео-обзор, как выбрать правильный материал и сделать проводку самостоятельно:

https://www.youtube.com/watch?v=fe01LgsLmCk

Распределение по группам

Следующий этап составления схемы для замены проводки в хрущевке – распределение по группам потребителей электроэнергии. Чаще всего распределение выполняется по следующей схеме:

  1. Розетки.
  2. Освещение.
  3. Электроснабжение кухонного пространства.
  4. Отдельная группа мощных потребителей электроэнергии – электрическая плитка, холодильник, кондиционер и прочее.
  5. Опасная группа – розетки в ванной, вынесенные за пределы и машинка для стирки.

В процессе планирования групп также рассчитывается монтаж силовых кабелей. На схеме обозначается маршрут проводов, их тип сечения и материал. После отметки на чертеже мест установки выключателей и розеток следует проверить грамотность и достоверность введенных данных. При выборе скрытого способа прокладки проводки необходимо подготовить стены путем нанесения на поверхность при помощи карандаша или маркера маршрута кабеля.

Когда меняют проводку

Замена проводки в квартире Санкт-Петербурга представляет из себя достаточно трудоемкое мероприятие. Полностью электропроводка меняется в нескольких случаях.

Пять причин для замены

  1. Существенные повреждения проводки произошедшие в следствии небрежности или стихийных бедствий. Пожары, потопы, землетрясения, наводнения.
  2. Истечение срока эксплуатации. Двадцать пять лет для алюминиевой проводки.
  3. Появление большого числа бытовой техники, требующей дополнительной электрической мощности.
  4. Решение о перепланировке квартиры, капитальном ремонте, выполнении дизайнерской отделки.
  5. Просто Ваше желание.

Для безопасного и комфортного проживания в квартире Санкт-Петербурга нужно новая проводка. Люстры и светильники не должны слепить владельцев, выключатели удобны и легко доступны, розетки технологичны и функциональны. Без полной замены электропроводки этих задач не решить. Плюс пожарная безопасность современных кабелей и систем автоматики не идет ни в какое сравнение с оборудованием применявшемся для проведения электромонтажных работ двадцать лет назад. Экономия на замене проводки в любимой квартире приводит к печальным последствиям.

Необходимо знать для правильной частичной замены электропроводки

  1. Все старые провода необходимо заменять только на трехжильные электрические кабели из меди, имеющие сечение 1,5 мм2, если максимальная планируемая подключаемая мощность к одному автомату составит не больше 3,2 кВт, или 2,5 мм2, если максимальная мощность не будет превышать 5 Квт. Для мощных бытовых приборов, таких, как кондиционер или стиральная машина, желательно проложить отдельную линию, подключающуюся в электрощитке.
  2. Для прокладки под штукатуркой используют кабель ВВГ 3 х 1,5, в трубах — изолированный кабель марки ВВГнг 3 х 1,5. Если провод прокладывается открыто по потолку и стенам (например, будет прятаться за подвесным потолком), используют кабель ВВГ нг LS 3 х 1,5. Он не горит, а также под воздействием пламени не дымит.
  3. Если электрические блоки или розетки находятся рядом, то можно запитать их одну от другой. Но более трех находящихся рядом блоков подключать таким образом не рекомендуется.
  4. Работать допустимо лишь на полностью обесточенном участке. Прежде чем приступать к замене проводки, надо обязательно проверить, есть ли в сети напряжение или оно отсутствует.
  5. Крышки распределительных коробок всегда оставляют на виду и в доступном месте, соединения проводов осуществляют посредством СИЗ или клеммников. Если же распаячные коробки планируется спрятать за отделкой стен, то все скрутки сваривают или спаивают. Скрутки ноля, фаз и земли разводят в разные стороны.
  6. Современная электропроводка может быть только трехпроводной, у нее должна быть дополнительная заземляющая жила. Следовательно, и розетки должны иметь заземляющие контакты. Электрические корпуса люстр и других светильников также подлежать заземлению.
  7. Благодаря установке дифавгомата либо устройства защитного отключения, можно полностью исключить вероятность поражения человека электрическим током. Поскольку алюминиевые и медные провода, соприкасаясь друг с другом, очень быстро окисляются, вследствие чего контакт пропадает, их допустимо соединять только с использованием клеммников.
  8. Кабели, идущие на выключатель, люстру и светильник, надо подписывать, это позволит осуществить расключение коробки в будущем гораздо быстрее.
  9. При электромонтаже в ванной комнате необходимо соблюдать определенные нормы и правила. Так как в этом помещении часто повышена влажность воздуха, то на стенах образуется конденсат, а мокрые стены и влажный пол прекрасно проводят электрический ток. Это значительно повышает вероятность и тяжесть электротравмы.

Раньше в этом помещении электрические выключатели и розетки вообще не ставили. Ванна лишь освещалась с помощью светильника, находящегося на потолке.

В наши дни ситуация изменилась. В ванной комнате устанавливают вентиляторы, бойлеры, душевые кабины, джакузи и т. д., поэтому в этом помещении невозможно обойтись без электричества.

Прежде чем начинать разводку электрической проводки, следует окончательно определиться с местом установки в ванной выключателей, розеток, светильников. Также подобную работу производят только после того, как будет выполнено прямое подключение кабеля на клеммники бытового электрического прибора.

Все электрические выключатели, розетки, а также светильники и иные бытовые приборы, смонтированные в ванной комнате, должны быть надежно заземлены и обладать классом защиты от проникновения влаги не менее IP 44. Любые точки подключения или управления освещением необходимо располагать на расстоянии не менее 60 см от ванной или душевой кабинки. Ближе можно обустроить лишь подсветку для джакузи, поскольку она имеет мощность до 12 Вт.

Запрещается монтировать розетки около пола, иначе при утечке воды они неизбежно намокнут.

Последовательность действий

Однако безвыходных ситуаций как известно не бывает, а значит нужно действовать. При этом, если проблема не носит глобальный характер и есть возможность сохранить часть проводки, можно обойтись малым вмешательством, а вот если вышла из строя вся проводка придется менять всю.

Последовательность действий здесь довольно простая:

  • обесточить квартиру
  • купить необходимый по номиналу провод и сделать удлинитель для временного подключения
  • при помощи электрика обеспечить временное подключение и ввод в помещение временной линии

Следующим этапом, должен стать расчет необходимого количества провода и электрофурнитуры и составления схемы электропроводки для прокладки по-новому.

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

  1. Используются алюминиевые провода.
  2. Сечение жил рассчитано на нагрузку до 2 кВт.
  3. Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
  4. Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
  5. Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

  1. Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
  2. Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
  3. Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Замена электрической сети — поэтапное решение

Если вы решили поменять проводку своими руками, то начните с самого простого — оцените предполагаемый объем работ.

Важно понимать, будете ли вы менять проводку целиком, либо замените только ее отдельные участки. Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью

Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью.

Основная причина этого в том, что электрическую сеть раньше монтировали с помощью алюминиевого кабеля небольшого сечения, не редко она была и без заземления, а эксплуатация проводки при большом напряжении, возникающем в электрической сети, опасна.

Сейчас для прокладки электрических сетей используют медную проволоку, распределительные коробки, розетки с заземлением и другие современные материалы.

Поэтому, решив поменять электросеть в своей квартире, задумайтесь о безопасности вашего жилья и сделайте это полностью.

Как заменить проводку в квартире — самостоятельно или с привлечением специалистов, решать вам.

С одной стороны электромонтажные работы не вызывают особых сложностей, однако, проводя такие работы, нужно иметь специальный инструмент, знать основы работ с электричеством, уметь делать расчеты.

С чего начинать замену электропроводки в хрущевке

Структурная схема электропроводки квартиры

На подготовительном этапе составляется план-схема новой проводки в двухкомнатной квартире. Он согласовывается в БТИ и Энергосбыте. Подготовка также включает:

  1. Визуальный осмотр линии на предмет видимых повреждений.
  2. Составление чертежа с электрическими системами всего дома.
  3. Закупка расходных материалов – розеток, кабелей, выключателей, коробок.
  4. Поиск нужных инструментов – перфоратора, болгарки, индикатора, бокорезов, уровня, фонаря, монтажного ножа, пассатижей, паяльника, тканевой изоленты.

Провод с припусками покупайте после проведение замеров длины трассы.

Особенности замены электропроводки в различных помещениях

Чтобы замена электропроводки в частном доме или квартире не вызвала проблем в дальнейшем, следует особое внимание уделить размещению электрооборудования в различных помещениях. Это необходимо учитывать еще на этапе выполнения чертежей

Это позволит выполнить работу максимально качественно и быстро, а также обеспечить удобство использования розеток и выключателей

Поэтому крайне важно понимать, как поменять проводку во всех помещениях дома

Ванная комната

Несмотря на небольшой размер помещения, замена старой проводки в ванной комнате и туалете может вызвать сложности. Это связано с высоким уровнем влажности. Если работа будет сделана некачественно, возможет удар током. И если в другом помещении он неопасен, то влажность, мокрый и скользких пол могут сделать его смертельным для человека.

К тому же в ванной комнате устанавливается оборудование высокой мощности. Речь идет о нагревателях для воды, стиральных и сушильных машинах. И проводка должна гарантировать их стабильную работу.

Поэтому при замене старой электропроводки в ванной комнате должны соблюдаться такие условия:

  • при установке бойлера следует сразу же покупать длинные шнуры;
  • для электрооборудования необходимо отдавать предпочтение трехжильным кабелям;
  • в ванной комнате нужно устанавливать специальные розетки, которые имеют специальную крышку для защиты от влаги;
  • минимальное расстояние от розеток и выключателей до ванной, душевой кабины и умывальника должно составлять 60 см;
  • для удлинителей розетку лучше установить в соседнем помещении.

Если туалет не совмещен в ванной комнатой, проводка в нем ограничивается только осветительной ветвью для плафона. Поэтому проводку можно совместить с ванной комнатой.

Кухня

При прокладывании проводки в кухне рекомендуется использовать две ветки. Одна из них может идти от ванной комнаты, а другая должна быть отдельной. Для электропроводки следует использовать провод с сечением 4 мм. кв. При этом провод должен быть в специальной защитной оболочке. На чертеже в процессе подготовки следует отметить такие точки подключения:

  • для осветительных приборов (люстра, дополнительное бра, точечные светильники);
  • выключатели;
  • тройные розетки для включения плитки, духовки, холодильника, мультиварки и другого кухонного оборудования.

Для освещения рабочей зоны выводить отдельную ветку не рекомендуется. Это не только не соответствует правилам безопасности, но и не имеет смысла с экономической точки зрения. Одну точку можно выделить для включения тостера, блендера, мультиварки, кофеварки и другого оборудования, которое включается на короткое время. Для холодильника следует выделить точку, которая находится на противоположной стене от точек для других приборов. Кроме того, все розетки должны находиться на расстоянии как минимум 60 см от раковины.

Коридор

Для проводки коридора требуется две ветки — для освещения и розеток. Если коридор длинный, потребуется установка нескольких точек освещения. К тому же именно в коридоре чаще всего устанавливаются выключатели для ванной комнаты, кухни и жилых комнат. В некоторых случаях целесообразно установки бра возле входной двери. Осветительные приборы, выключатели и дополнительные розетки для коридора должны быть продуманы еще до начала проведения замены электропроводки.

Детская комната

К качеству замены старой электрической проводки в детской предъявляются особые требования. Если ребенок маленький, розетки и выключатели должны быть установлены на уровне не ниже 180 см от пола. Также лучше всего воспользоваться специальными устройствами с защитным диском, которые защитят маленьких детей от удара электрическим током.

Рекомендуется использоваться отдельные ветки для осветительных приборов, розеток и выключателей. Отдельную линию можно использовать для включения бытовой техники, к примеру, обогревателя, телевизора или компьютера.

Жилые комнаты

Для спальни и гостиной также следует использовать по три ветки проводки: для розеток, освещения и бытовой техники. В спальне дополнительная ветка электропроводки может иметь питание смежное с детской комнатой.

Чтобы заменить электропроводку в трехкомнатной квартире потребуется использовать примерно 15 веток. Для установки кондиционера не рекомендуется использовать отдельную ветку. Его нужно включать в розетку, установленную около него. Это требование техники безопасности.

Инструменты

Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.

Идеальный вариант – взять электроинструмент на прокат.

  1. Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
  2. Уровень, отвес и шнур для разметки прокладывания проводов.
  3. Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
  4. Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
  5. Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
  6. Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
  7. Паяльник с припоем и канифолью для соединения проводов.
  8. Индикаторная отвёртка для определения фазы и ноля.
  9. Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.

Нужна ли замена проводки или прокладка новой

Частичный ремонт коммуникаций не столь эффективен. Этим вариантом следует воспользоваться в качестве временной меры. Производить замену проводки в хрущевке следует полностью, чтобы не вспоминать об этом 20-25 лет. Полноценный ремонт включает смену переключателей, розеток, щитка.

Иногда полная замена электропроводки невозможна. Приходиться отрезать устаревшие линии и менять на новые магистрали. Но прежде стоит посмотреть схему коммуникаций.

В советских постройках проводка шла по полу, помещалась в штробы, поверх укладывали паркет или деревянный пол. К выключателям, розеткам провода помещались в пустоты перекрытий или под штукатурку. Полный ремонт проводки был невозможен из-за необходимости сдирать штукатуру, снимать покрытие пола. Придется срезать старую магистраль и проложить новые линии. Проще всего менять электропроводку отрытого типа. Здесь даже не потребуется делать ремонт.

Сначала нужно посмотреть старую схему коммуникаций, чтобы найти какие места подлежать замене, а какие нет. Если планируется капремонт, лучше провести новую электропроводку, установить розетки, выключатели в удобных, практичных местах.

Когда требуется замена старой проводки

С течением времени даже надежные, исправные коммуникации в многоэтажном и частном доме выходят из строя. Некоторые участки могут стать негодными раньше других, может понадобиться частичная замена проводки в трехкомнатной квартире или других помещениях.

Есть ряд признаков, свидетельствующих о необходимости ремонта:

  • неприятный запах гари, возникающий при одновременной работе мощных электроприборов;
  • при включении техники искры из розеток;
  • протечка тока сквозь стены;
  • отсутствие электричества в некоторых точках;
  • обламывание проводки, провода высыхают, гибкие.

Перечисленные признаки свидетельствуют о необходимости ремонта электрических проводов, чтобы предупредить возгорание.

Окончание работы

После нанесения штукатурки и поклейки обоев нужно восстановить доступ к подрозетникам. Для этого подрозетники обрезаем по контуру. После удаления излишков штукатурки можно приступать к монтажу розеток, выключателей, приборов освещения, водонагревателя.

Когда розетки установлены, переходим к сборке схемы питания электричеством на клеммниках входного щита. Однако ввод от электросчетчика пока что оставляем неподключенным.

Временно подключаем электропитание и отыскиваем с помощью индикатора фазу и ноль на проводах, идущих от электросчетчика.

Отключаем электропитание, подводим провода фазы и нуля к отдельным клеммникам. Снова проверяем их на короткое замыкание при работающих автоматах.

Замена проводки

Мы можем: поменять старую проводку на новую, на любом объекте и в любых объемах; с нуля заложить всю электрику и слаботочку; частично поменять проводку в одной комнате; полностью собрать или перебрать электрощитовую. Проводимые нами работы соответствуют всем строительным нормам и правилам безопасности. Учитываются особенности каждого объекта, и индивидуальные пожелания заказчика. Мы успешно координируем все наши действия с архитекторами, дизайнерами и строителями. Зная всю специфику отделки помещения под ключ, мы соблюдем все временные регламенты, и всегда сдаем все объекты в срок. Почитайте наши отзывы.

  • Необходимость замены проводки
  • Стоимость работ по замене проводки
  • Планирование, проектирование
  • Закладка коммуникаций
  • Установка розеток и выключателей (на чистовую отделку)
  • Частичная замена
  • Слаботочка (интернет, видеонаблюдение, СКУД)
  • Сроки выполнения
  • Стоимость замены проводки в однокомнатной квартире

Прокладка новой проводки

Укладка новой линии в штробы

В зависимости от особенностей конструкции строения и условий проживания в нем выбирается открытый или скрытый способ прокладки.

Открытый вариант предполагает отсутствие разрушительных и мокрых работ. Коммуникации прокладываются в полых коробах, плинтусах, наличниках и карнизах, устанавливаются накладные выключатели и коробки. Минус такого подхода в слабой защите линии от влаги и механических воздействий.

Скрытая прокладка требует больших усилий и вложений, но практичнее и надежнее. Кабель скрыт под штукатуркой, стены ровные, внутренние розетки и выключатели почти из них не выступают.

Поэтапный процесс выполнения скрытой прокладки:

  1. Перенести схему на стены. Наметить места для монтажных коробок и подрозетников, соединить их прямыми линиями.
  2. Перфоратором с коронкой высверлить отверстия для пластиковых коробок. При блоковой установке соединить их перемычками.
  3. Изготовить штробы. Чтобы облегчить работу, можно делать их в треугольном сечении. Так штроба будет выпилена в 2 приема без последующего выбивания материала между стенками.
  4. Прокладка кабеля. Его следует предварительно затянуть в пластиковую гофрированную трубку, которую затем жестко закрепить в штробе.
  5. Провести соединение проводов в монтажных коробках. Закрепить приборы в отверстиях. Крышки на них пока не устанавливать.
  6. Визуально проверить правильность монтажа и прочность крепления жил в клеммах.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

5

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.
