Чертежи и схемы
Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.
Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

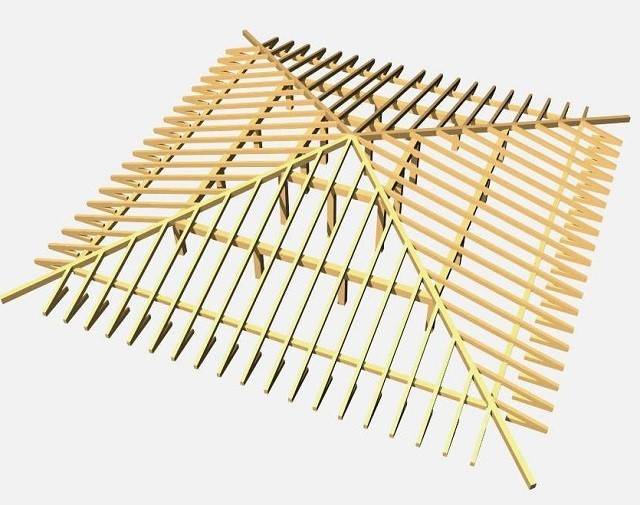

Особенности стропильных систем шатровых крыш
Шатровые крыши еще называют «кровля конвертом», которая отображает их конфигурацию на чертежах. Для возведения шатрового каркаса используются технологии обустройства крыш с четырьмя скатными поверхностями, но с соблюдением определенной собственной специфики. У таких крыш полностью отсутствует коньковый верхний брус и фронтоны. Функционально коньковый брус заменен центральным столбом (опорой), в верхней части которой все основные опорные детали стропиловочной системы сходятся.
Геометрически шатровая кровля состоит из 4 или большего количества равнобедренных треугольных плоскостей. Нижние части этих плоскостей опираются на стенки через брусья/бревна мауэрлата. Вершины либо упираются в центральный столб (опору), либо друг в друга.

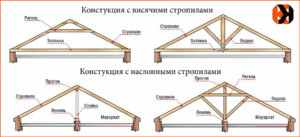

Типы конструкций стропильных систем шатровых крыш — схемы
Как и для обычных крыш с одной/двумя скатными плоскостями, для возведения шатрового каркаса применяется 2 типа стропилин:
- наслонные – которые используют 2 надежные опоры в верхней и нижней своих частях. Использование таких стропилин возможно, если в построенном домостроении имеется внутренняя стенка, на которой устанавливается центральный опорный брус. Вместо стенки, в любых строениях может быть установлен опорный столб, который опирается нижней частью на чердачные/подвальные плиты перекрытия из железобетона;
- висячие – использующие только опору в нижней их части. Такие стропилины устанавливают, когда у строения отсутствует внутренняя опорная стенка, а размещение опорного столба по центру невозможно.
Важно: выбор вида стропилин — наслонных или висячих, определяет последующая технология монтажа других элементов стропиловочной системы. Наслонная технология монтажа стропилин в стропильных системах шатровых крыш применяется чаще
Висячая конструкция — более сложная для обустройства и ее неудобно ремонтировать, так как часть ее деталей взаимозависима, и при замене поврежденных деталей нужно демонтировать неповрежденные элементы
Наслонная технология монтажа стропилин в стропильных системах шатровых крыш применяется чаще. Висячая конструкция — более сложная для обустройства и ее неудобно ремонтировать, так как часть ее деталей взаимозависима, и при замене поврежденных деталей нужно демонтировать неповрежденные элементы.
Особенности шатровой крыши
Отличительной чертой шатровой конструкции считается отсутствие конька и фронтонов. Скаты сделаны треугольниками. Сверху они соединяются в одной точке. Образовавшаяся верхушка исполняет роль конькового узла. Снизу скаты сходятся в одно основание. Его форма зависит от количества треугольников. Простейшая четырехскатная конструкция образует квадрат.
При большем количестве скатов бывает крыша шатровая восьмигранная или шестигранная. Главное в конструкции соблюдать симметрию. Кровля может к низу сходится в круглое основание, а скатами выступает конусообразный шпиль.
Важно! Внешне крыша напоминает копию кочевого шатра. Отсюда и пошло ее название
Установка обрешетки, гидроизоляции и пароизоляции
Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.
Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.
Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.
Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.
Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.
Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.
После крепления обрешетки между ее досками укладывают утеплитель.
Укладывание гидроизоляции
Установка обрешетки
Пошаговый монтаж крыши
Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:
- монтаж мауэрлата;
- монтаж накосных брусьев;
- установка серединных подпорок и подкосов;
- установка специальных нарожников;
- обшивка крыши обрешеткой;
- настил пароизоляционной пленки;
- настил гидроизоляционного слоя;
- на последнем шаге производится кровельное покрытие.
Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться
Установка системы своими руками
Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:
- Вначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
- Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
- В середине всей системы делается установка подпорок.
- В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
- Далее выполняется монтаж шпренгелей, нарожников и подкосов.
- Набиваются доски.
Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.
Как производится расчет стропильной системы вальмовой крыши
Как выбрать угол наклона вальмовой крыши
Величина угла уклона скатов трапеций может быть от 5 до 60 градусов. На его выбор главным образом влияет ветровая и снеговая нагрузка.
Пример расчета площади и других параметров вальмовой крыши
Данный вариант предусматривает конструкцию с двумя равными трапециями и треугольниками. В первую очередь нужно определиться либо с величиной высоты будущей крыши, либо с углом наклона. От этих величин будут зависеть все последующие расчеты.
Порядок расчета:
- Если основным показателем является угол наклона, то высоту конька вальмовой крыши можно вычислить следующим образом: тангенс угла умножается на величину расстояния между краями вальмовых скатов и делиться на два. Если же вы отталкиваетесь от высоты вашей крыши, то расчет идет в обратном порядке. Т.е. вычисляется величина тангенса будущего угла: берется значение высоты будущей кровли, умножается на два и делится на расстояние от края до края ската.
- Длину ската определяем при помощи теоремы Пифагора, т.е. вычисляем сумму катетов (высота крыши и половина основания вальмы) прямоугольного треугольника и извлекаем квадрат.
- Таким же способ рассчитываем величину вальмовых (накосных) стропил, разбив трапециевидный скат на прямоугольник и два треугольника.
Похожие:
Определившись с высотой, углом наклона крыши и другими величинами и составив проект, можно приступать расчету площади всей крыши.
Для того чтобы узнать общую площадь нужно вычислить площадь скатов-трапеций и вальм.
Площадь трапеции равна сумме величин ее оснований деленной на два и умноженной на высоту.
Площадь треугольника равна произведению его основания на высоту, деленному на два.
Сложив полученные величины и умножив их на два, получим площадь будущей крыши.
Теперь, когда мы знаем, как рассчитать площадь вальмовой крыши, мы без труда можем узнать количество материала для обрешетки, так и количество материала кровли.
Также с помощью этой величины можно провести расчеты утеплителя (при необходимости), материала для гидроизоляции, пароизоляции, количество крепежных изделий. Рассчитанная величина количества (площади) материала кровли всегда несколько больше площади самой крыши из-за спилов по форме конструкции и нахлестов.
Пошаговый монтаж крыши
Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:
- монтаж мауэрлата;
- монтаж накосных брусьев;
- установка серединных подпорок и подкосов;
- установка специальных нарожников;
- обшивка крыши обрешеткой;
- настил пароизоляционной пленки;
- настил гидроизоляционного слоя;
- на последнем шаге производится кровельное покрытие.
Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться
Установка системы своими руками
Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:
- Вначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
- Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
- В середине всей системы делается установка подпорок.
- В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
- Далее выполняется монтаж шпренгелей, нарожников и подкосов.
- Набиваются доски.
Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

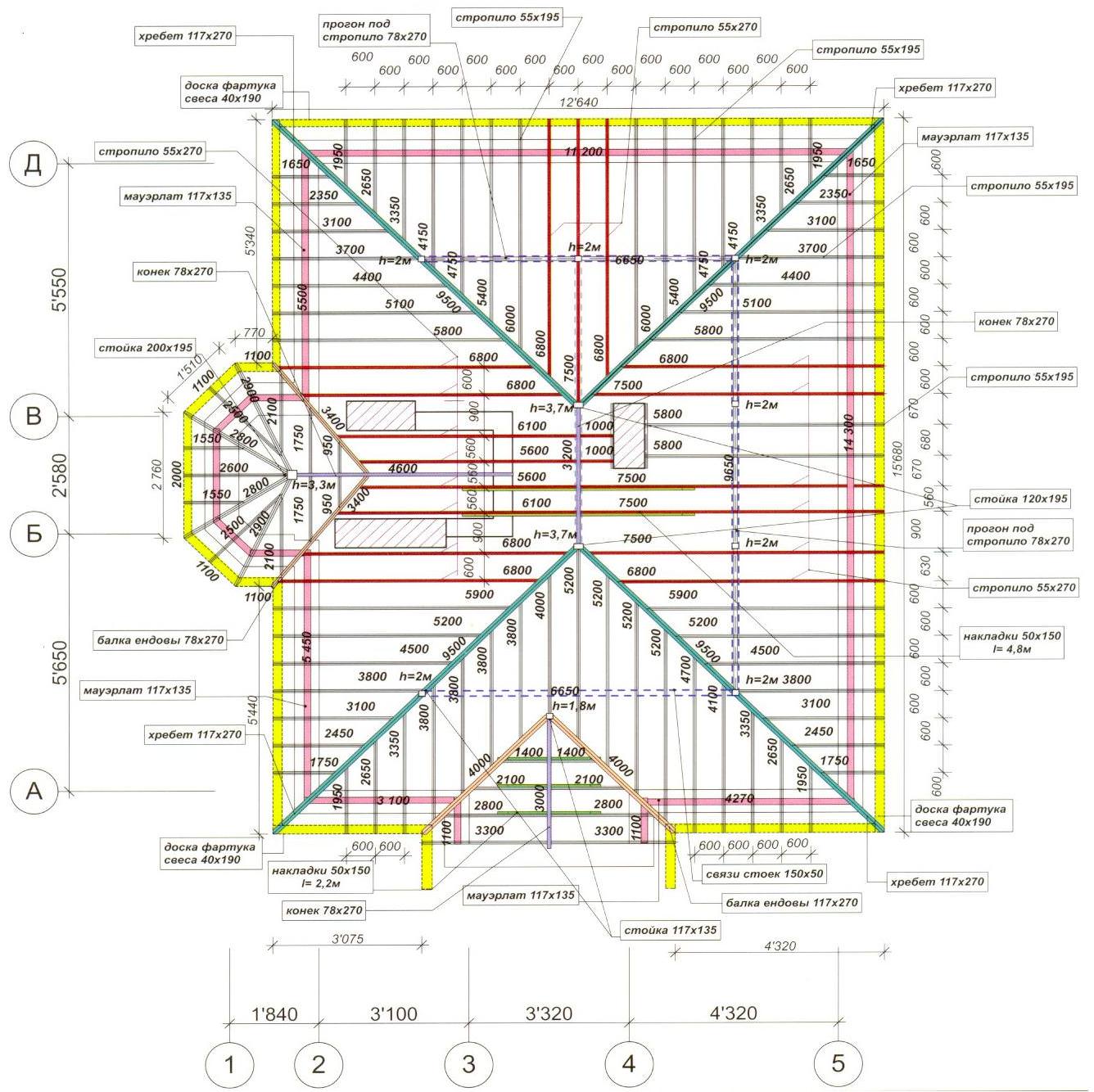

Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Как сделать шатровую крышу своими руками
Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:
Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания. По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами. Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы. Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка. Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала
Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки
Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.
Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.
Возводить шатровую крышу сложно. Видео инструкция поможет разобраться в трудных нюансах:
Подготовительные работы и монтаж крыши
Расчеты
Прежде чем начать монтаж кровли необходимо провести расчет и узнать геометрические параметры и площадь крыши для того, чтоб потом определить количество всех необходимых материалов. Для удобства нужно сделать чертеж, который можно будет потом применять при строительстве. Для этого определяются следующие параметры:
- размеры постройки;
- В зависимости от используемого материала для кровли, атмосферных осадков и климатической зоны определить угол ската (оптимальный вариант – это 30-40о);
- Определение высоты конькового узла (в варианте шатровой крыши конек – это точка, в которую сходятся угловые стропила). Для расчета используется Теорема Пифагора;
- Последнее что необходимо определить – длину стропил и площадь всех скатов. Это сделать будет несложно благодаря выясненным в предыдущих расчетах величинам.
Скаты прямоугольной шатровой крыши будут с разным углом наклона и этот факт необходимо учитывать при расчетах.
Покупка материалов
Проведя все расчеты, приобрести нужные материалы:
- Стропильные балки. В строительстве стропильной системы применяемые балки должны быть изготовлены из одного материала.
- Кровельный материал – шифер, металлочерепица и любой другой;
- Крепежные элементы – стальные скобы, саморезы, гвозди и т. д.;
- Материалы для теплоизоляции чердачного помещения – гидро-, пароизоляционные и теплоизоляционный материалы, ОСБ, гипсокартон и др. листовые стройматериалы, которые будут использоваться для финишной отделки.
Для того чтоб шатровая крыша своими руками все же была смонтирована, необходимо помнить и о наличии инструментов, таких как ручная или электрическая пила, дрель, болгарка, рубанок, топор и молоток.
Монтаж системы стропил
Установка происходит до закладки потолка.
- По всему периметру постройки укладываются балки (они называются мауэрлатом), на которые потом будут крепиться все стропила. Мауэрлат крепится при помощи специальных шпилек. Если стены дома кирпичные, то мауэрлат располагается ближе к внутренней части стены, а между кирпичом мауэрлатом прокладывается гидроизоляционный слой. На внутренние стены укладывается лежень. Вся эта конструкция призвана равномерно распределять нагрузку кровли на стены дома.
- Установить балки, которые будут использованы в качестве перекрытия.
- Посередине будущей крыши устанавливается балка, толщина которой 15х15 см и высота – принятая высота конька. Ее временно необходимо закрепить несколькими укосинам, которые впоследствии убираются.
- Установить вальмовые стропила со стороны всех предполагаемых скатов. Вверху стропильные балки прикрепляются при помощи уголков и гвоздей к коньку, а внизу к мауэрлату. После установки вальмовых стропил монтируются по всему периметру «выносы» и устанавливаются планки для карнизов.
- Монтируются диагональные стропила. Сверху они крепятся, как и вальмовые к коньку, а внизу к углу «выноса». Сколько углов у строения столько и диагоналей необходимо установить.
- Опоры желательно устанавливать на несущие стены и дополнительно ставить укосы. Эти элементы необходимы для усиления жесткости кровли.
- Крепятся различной длины нарожники. Монтируется обрешетка и карнизы.
- После окончания монтирования стропильной системы и системы обрешетки и контробрешетки необходимо уложить кровельный материал и утеплить крышу.
Следуя приведенной инструкции, Вы сможете реализовать свой проект и построить шатровую крышу, которая надежно защитит от любой непогоды и станет украшением дома.
Особенности устройства шатровой кровли
Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.
Архитектура постройки определяет форму крыши с шестью скатами
Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.
Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши
Отличия вальмовой и шатровой кровли
Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.
Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.
Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов
Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.
Плюсы и минусы шатровой конструкции
- Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
- Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
- Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.
Но есть в шатровой кровле и отрицательные моменты:
- Сложная конструкция каркаса.
- Малые размеры мансарды.
- Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.
Схема конструкции шатровой крыши
При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.
Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции
Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.
Фотогалерея: варианты устройства шатровой кровли
Сочетание разных вариантов шатровых крыш придаёт дому черты средневекового замка
В конструкцию четырёхскатной кровли можно вписать выносной балкон мансарды
Шатровые крыши часто возводят над капитальными беседками
Конструкция шатровой кровли может опираться на выносные столбы, образуя большой козырёк над входом
Сложные ломаные крыши вальмовой конструкции требуют виртуозных расётов и филигранной техники исполнения
Гараж квадратной формы стоит украсить изящной шатровой кровлей
Общие правила и рекомендации
При самостоятельном изготовлении и монтаже стропильной системы, такой крыши, как вальмовая четырехскатная крыша, важно придерживаться некоторых правил. Соблюдая их, вы удачно проведете строительные работы
- Определитесь, какой тип системы вас больше всего устраивает.
- Сделайте, по возможности, чертеж будущей кровли.
- Решите, каким должен быть угол двухскатной крыши или наклон многоскатной.
- Выберите тип стропильной системы. Если у вас небольшой дом, можно выполнить висячий тип системы. Если же строение достаточно большое и есть центральная, одна или несколько несущих стен, необходима наслонная система.
- Просчитайте метраж необходимого материала, а также толщину досок и бруса, которые пойдут на изготовление стропил. Помните – экономить на материале в этом случае ни в коем случае нельзя. Недостаточно прочные стропила просто не выдержат вес будущей кровли.
- Приобретите заранее все необходимые инструменты, а также гвозди, шурупы и прочее.
- Основную часть стропильной конструкции легче собирать на земле. Смонтируйте все, что возможно, внизу, затем поднимите конструкцию, и продолжайте монтаж уже на крыше.
- Надежно закрепляйте друг с другом все элементы конструкции, проверяя в процессе прочность и точность креплений.
- Соблюдайте технику безопасности, ведь вам придется работать на достаточно большой высоте. Поэтому, желательно подстраховать себя прочным ремнем или тросом, закрепленным на крыше.
Подытожить можно, порекомендовав вам хотя бы минимально изучить информацию о том, какие существуют виды двухскатных крыш, а также – более сложные варианты. Пересмотрев их, вы не только будете иметь представление о типах и разновидностях крыш. Вам будет гораздо легче принять окончательное, оптимальное для вас решение.
Помогла ли вам статья?
ДаНе очень
Виды стропильных систем, преимущества и недостатки шатровой крыши
Таблица. Основные виды шатровой стропильной системы.
| Тип шатровой стропильной системы | Краткие характеристики |
|---|---|
| Висячая | Стропила упираются на балки чердачного перекрытия или специальные элементы, для обеспечения устойчивости необходимо устанавливать дополнительные стяжки и распорки. Используется для домов с большими размерами, а подпорки применять нельзя. Такие крыши значительно уменьшают свободное чердачное пространство. |
| Наслонная | Нагрузка распределяется только между вертикальной опорой и мауэрлатом. Применяется для небольших по площади зданий. |
Применение наслонных и висячих стропильных ног
Преимущества шатровой стропильной системы
Отсутствие фронтонов улучшает внешний вид строения и немного уменьшает его сметную стоимость. Кроме того, нет надобности выполнять дорогостоящие работы по заделке фронтонов, увеличивать нагрузку на фундамент и т. д.
На конкретное положение дома не оказывает влияние роза ветров в регионе. Шатровая стропильная система имеет одинаковую ветровую устойчивость вне зависимости от пространственного положения.
Более равномерный прогрев чердачного пространства в любое время суток. Площадь обогреваемых солнцем скатов почти одинаковая.
Равномерный отвод талых и дождевых вод со всей площади строения
Это очень важно для домов, расположенных на небольших по площади загородных участках.
Преимущества и особенности шатровых крыш
К недостаткам следует отнести сложность в изготовлении стропильной системы. Шатровая крыша имеет большое количество различных узлов и элементов, каждый из которых может оказать негативное влияние на показатели устойчивости. Еще один недостаток – сложности в переоборудовании чердачных помещений под жилые, такие варианты стропильных систем крайне редко применяются под мансарды. Иногда к недостаткам причисляют увеличенный расход кровельных материалов, но это зависит не столько от особенностей стропильной системы, сколько от профессионализма кровельщиков.
Мауэрлат
Подготовка к работе
Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.
Расчёт материалов
Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:
- длина и ширина строения;
- высота коньковой части.
Сами расчёты не так сложны, как могут показаться на первый взгляд:
- Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
- Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).
При расчётах кровель очень часто используется известная теорема Пифагора
- Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.
Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.
Необходимые инструменты и материалы
Для монтажа шатровой кровли следует приготовить следующие инструменты:
- Болгарку.
- Пилу ручную и бензиновую.
- Электролобзик.
- Молоток.
- Рубанок.
- Электродрель.
Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.
