Описание технологии строительства купольной крыши

Основные виды скатных крыш

Односкатные поверхности крыши используются больше в нежилых помещениях, при обустройстве хозяйственных построек, складских помещений и магазинов, гаражей и т.д. При постройке такого здания, следует учитывать структуру такой крыши, что подразумевает опору кровельного материала на основные балки здания, а стены при этом являются ровными направляющими. Вот Вам пример такого сооружения.

Двускатные крыши наиболее востребованы в частном строительстве. Модель состоит из двух равных уклонов, которые опираются на несущие стены одинаковой высоты. Чаще всего такие крыши напоминают фигуру треугольник, они многие годы используются в строительстве и заслуживают достойного внимания и уважения.

Когда поверхность крыши насчитывает несколько треугольных скатов, тогда можно говорить про вальмовую структуру. Она имеет сложную стропильную систему, ее проектирование чаще всего доверяют профессионалам. Такие крыши более устойчивые к сильному ветру и протечкам во время сильных осадков.

Конструкция имеет 4 ската, по внешнему виду напоминает трапецию, а угловые формы представляют собой небольшие треугольники и называются вальмами.

Во время природных катаклизмов такая поверхность часто остается чистой и невредимой, мусор и пыль быстро сдувается с ее склонов.

Один из видов крыш для частных домов – это шатровые, предназначены для квадратных и многоугольных построек. Все скаты представляют собой ровные треугольники, которые сходятся в одной точке.

В шатровой крыше конек отсутствует, она является полностью симметричной.

Такие плоскости имеют ветровую устойчивость и являются интересным дизайнерским решением.

Существует еще полувальмовая крыша, как промежуточный вариант между вальмовой и двускатной. Такие крыши позволяют архитекторам разместить на области задней стенки полноценное окно, такая постройка очень интересная и достаточно сложная для работы непрофессионала.

Переходим к еще одному интересному сооружению – многощипцовая крыша . Такой тип имеет сложную стропильную систему, поэтому заниматься ее строением должны высококвалифицированные специалисты.

Ломаная крыша применяется для покрытия дома мансардного типа. Специальный излом углов наклона скатов позволяет использовать полезную площадь внутреннего чердачного пространства.

Такая крыша не очень отличается от обычной двускатной, поэтому и особой сложности для ее строения не имеются.

Для тех, кто желает создать еще одну комнату на чердаке, тогда такого типа крыши дома следует присматривать.

Купольные и конические крыши используются в строительстве очень редко, такие сооружения можно отметить на давних вековых постройках, предки нам оставили интересные архитектурные решения, которые удивляют своими удивительными элементами- верандами и башенками.

Менее распространенные в современном строительстве – плоские крыши, в ее основе лежит один скат, с практически невидимым уклоном.

Сложно таким крышам выдержать многочисленные осадки, снег и дождь, потому если их и делают, то укрепляют бетонными плитами и металлическими конструкциями.

Такие виды крыш мы часто наблюдаем в американских сериалах, когда на поверхности дома можно обзавестись чудную оранжерею или создать уголок для отдыха.

Выделяют еще комбинированные крыши довольно сложной формы и конструкции. Они включают многочисленные виды скатов, щипцовые, вальмовые, мансардные, шатровые.

Такое здания может иметь открытые и закрытие веранды, крытые балконы, интересные оконные решения, все то, что привлекает внимание своим необычным и оригинальным дизайном

Внимание: чем сложнее конструкция крыши, тем она прочнее и надежнее. Не стоит экономить на материале для укладки поверхности дома, чем дороже изделия, тем дольше послужит для Вас кровельная площадка

Что такое купольные дома: проекты и цены строений

Дома купольного типа – это большая редкость в наших местах, и их нечасто можно встретить на улицах городов. По этой причине не так много известно о том, какими преимуществами и недостатками обладают такие конструкции и насколько оправданно их строительство в сравнении с традиционными зданиями.

В наших широтах купольные дома — редкое явление

Среди положительных аспектов строительства таких необычных домов выделяют:

  • внутреннее пространство домов, которые имеют куполообразную форму, используется более рационально. В первую очередь это можно заметить, если произвести расчеты двух домов, одинаковых по площади, но имеющих разную форму (купольную и квадратную). В первом случае экономия строительных материалов составит около 20%;
  • в сравнении с купольными, прямоугольные дома менее устойчивы к механическим нагрузкам, в том числе к ветрам. Сама по себе, полусфера может выдерживать значительно больше, конечно, если все расчеты были произведены правильно;

При условии соблюдения всех норм и правил возведения, купольный дом может стать надежным и прочным сооружением

  • плоские крыши и без того не слишком популярны в нашем климатическом поясе, однако, купольная форма кровли и вовсе избавит вас от необходимости счищать снег с крыши;
  • количество окон, которые могут быть предусмотрены в купольном доме без снижения прочности конструкции, значительно больше, чем для стандартных строений;
  • благодаря своей форме, купольный дом может быть расположен на участке совершенно любой стороной, и при этом нагрузка всегда будет распределяться равномерно.

Окна треугольной или овальной формы наилучшим образом подходят к дизайну купольного дома

Среди других преимуществ, стоит отметить, что за счет меньшего веса всей конструкции, ей нужен не такой массивный фундамент, как для традиционных строений. Вполне достаточно будет не слишком дорогого и сложного ленточного основания. Кроме того, сборка конструкции производится из уже готовых элементов, благодаря чему она занимает всего несколько дней.

Среди недостатков таких конструкций отмечают следующие нюансы:

  • если предстоит строительство на небольшом или узком участке, удобно разместить строение круглой формы бывает непросто;
  • расстановка мебели в готовом доме также может вызвать некоторые сложности, связанные с формой дома. Поставить что-то у стены вряд ли получится;

Используя необычную форму дома, можно создать интересные решения дизайна интерьера

  • возведение такой конструкции подразумевает нестандартное исполнение некоторых её частей, что может повлечь за собой дополнительные расходы;
  • самостоятельно создать проект купольного дома сложно. Можно использовать уже готовый чертеж или же заказать индивидуальную разработку с использованием 3D-технологий.

Также стоит понимать, что стандартные окна в купольных домах мало уместны. Намного больше подойдут окна круглой или треугольной формы, которые органично впишутся в общий образ дома.

Расценки на купольные конструкции:

Название конструкцииПлощадь, м²Количество этажейОсобенностиЦена, руб.
Добросфера Z6281Свободная планировка. Возможность установить окна любой формы68000
Добросфера Z101202Деревянное перекрытие между этажами, свободная планировка188000
Купольный дом от «ИСТ Сфера»1022Диаметр купола – 8,8 м. Свободная планировка418000
Домокомплект D9602Полноценный второй этаж. В комплекте всё для возведения дома и схема фундамента450000
Домокомплект D121652Все деревянные элементы обработаны огнебиозащитой. В комплекте прилагается подробная инструкция по сборке, а также схема фундамента710000
Купольный дом от «ИСТ Сфера»2833Срок возведения с учетом проектирования – 2-4 месяца. Диаметр купола – 12,5 м840000

Металл

При устройстве кровель промышленных или многоэтажных строений использование деревянных стропил нецелесообразно. В этом случае оптимальным вариантом являются металлические конструкции. На сегодняшний день самой популярной технологией их устройства является легкий стальной каркас.

Подобные конструкции на основе тонкостенного металлопрофиля с нанесенным на него слоем цинка отличаются надежностью и долговечностью. Длительность срока их службы достигает 100 лет.

Главными преимуществами металлических конструкций являются:

  • Пожаробезопасность — материалы, на основе которых изготавливаются такие системы, негорючие. В случае пожара они способны сдерживать распространение огня в течение некоторого времени, благодаря чему зачастую удается предотвратить обрушение кровли.
  • Отсутствие необходимости в проведении специальной обработки материалов противопожарными и антисептическими, противогрибковыми составами.
  • Длительность срока службы – обусловлена прочностными характеристиками материала и его защищенностью от гнили и коррозии.
  • Легкость монтажа – для установки стропил из металла достаточно иметь под рукой обычную дрель и шуруповерт.
  • Такие стропила можно возводить независимо от сезона.
  • Поскольку металл способен выдерживать большие нагрузки, в качестве кровельного материала можно использовать любое покрытие.
  • Металлические конструкции удобно использовать при необходимости создания перекрытий для сооружений значительной высоты и площади.

Недостатками применения металла в качестве материала для стропил являются:

  • большой вес конструкции;
  • необходимость применения специальной техники для доставки деталей на кровлю;
  • подверженность материала деформации при высоких температурах;
  • высокая цена.

Металлические системы являются оптимальным вариантом при устройстве кровель многоквартирных домов или строений коммерческого, промышленного, спортивного, хозяйственного назначения.

В области частного строительства применение металлических конструкций нерационально, поскольку из-за высокой теплопроводности материал не только не способствует сохранению тепла, но даже приводит к его утечке. Выбор дерева оказывается более выгодным с экономической точки зрения, поскольку позволяет существенно сократить энергозатраты.

Плюсы и минусы

Какие преимущества обеспечивает вальмовая крыша, если взять для сравнения квадратные дома с четырехскатной крышей? Есть ли у ее постройки какие-то сложности? Сейчас выясним.

Достоинства

Первое и основное: наличие наклонных конструктивных элементов позволяет ей успешно противостоять самым сильным порывам ветра. Наклонные скаты обладают гораздо меньшей парусностью по сравнению с вертикальными фронтонами, испытывающим воздействие ветровых нагрузок;

Вальмы обладают меньшей парусностью, чем фронтоны.

  • Стропильная система обладает куда большей жесткостью и исключает любые деформации, просто потому, что форма стропильных ног — треугольник, Такая форма, как известно, является жесткой фигурой, основания опираются на мауэрлат и при прочном соединении бруса в углах его устойчивость к деформации ограничена лишь прочностью древесины на сжатие и растяжение;
  • Равновысокие свесы по периметру здания эффективно защищают все его стены от дождей даже при умеренном ветре.

Дом с вальмовой крышей выглядит приземистым.

Недостатки

  • Дороговизна. Стропильная система в целом будет несколько более сложной и дорогой, чем у двускатной крыши. Разница в расходах невелика на фоне общей стоимости строительства и обычно не превышает 30% от стоимости пиломатериалов; она в большой степени компенсируется экономией на возведении фронтонов;
  • Повышенный расход. Кровельного материала тоже уйдет заметно больше. Треугольная форма вальм и стропильные элементы со скошенными краями дополнительных скатов резко увеличат количество обрезков при использовании крупных листов шифера или металлочерепицы;
  • Уменьшение полезной площади. Вальмы заметно уменьшают полезную площадь эксплуатируемого чердака по сравнению с фронтонами. Разница делается особенно чувствительной, если речь идет о жилой мансарде;
  • Установка окон. Вальмовая и шатровая крыши вынуждают использовать мансардные окна, требующие исключительно тщательной герметизации соединений с кровлей. Мало того: мансардные окна приходится закрывать в дождливую погоду, поскольку в открытом положении они оставляют часть проема открытой для воды.

Датская полувальмовая крыша с чердачным помещением.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши.

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия. Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

Преимущества:

  1. Дополнительное подсобное помещение на чердаке.
  2. Пространство чердака используется полностью.
  3. Значительный запас воздуха — меньшие потери тепла через крышу.

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту. Это позволяет создавать полноценные помещения с высотой стен ½ этажа.

Преимущества:

  1. Экономия на стеновом материале второго этажа.
  2. Максимально эффективное использование подстропильного пространства.
  3. Возможность жилого чердачного помещения.

Недостатки:

  1. Требуется врезка мансардных окон.

Плоские крыши

Минимализм и четкие геометрические линии создают эффект стабильности и монолитности.

Богатство и благородность оттенков подчеркивают четкие линии. Плоская кровля выгодно сочетается с общим дизайном и дополняется различными мелкими геометрическими деталями.

Частный дом с плоской кровлей — это необычно и интересно. Неординарная крыша создает неповторимый стиль и завершает общий образ здания.

Двухэтажный коттедж с двумя гаражами — выбор продвинутой семьи. Крыша плоской формы выгодно подчеркивает необычный архитектурный дизайн и гармонично смотрится на фоне природного ландшафта.

Крыша дополняет общее стилевое направление. Уютный коттедж на берегу озера для приятных посиделок в кругу друзей или с интересной книгой.

Как производится расчёт стропильной системы вальмовой крыши?


Правильность замеров и расчёта – залог надёжности стропильной системы. Кроме того, правильный расчёт стропильной системы позволит избежать ненужных расходов на приобретение материала.

Для удобства замеров специалисты рекомендуют соорудить рейку из фанеры, на которую удобно наносить все метки, так как шкала рулетки плохо видна на расстоянии. Кроме того для расчёта понадобится вспомнить из школьного курса геометрии теорему Пифагора и приготовить таблицу коэффициентов пропорций, позволяющую максимально точно определить соотношение длины и расположения стропил.

Собственно, из знаний теоремы понадобится только формула для определения квадрата гипотенузы, то есть длины стропил.Например:

Нужно найти длину центрального стропила:

  • На торце периметра дома отмечается центр, на уровне середины толщины конькового бруса – точка a. Далее, от этой точки ставится отметка на линии горизонтальной проекции центрального стропила до вертикальной стойки, удерживающей конёк – точка b. От точки b отмеряем расстояние до торца конька по перпендикулярной линии стойки, получаем точку c. Таким образом, зная расстояние аb и bc, нужно найти длину центрального стропила – ac. Вычисляем её по формуле: а2 + b2 = c2 , получаем искомую длину.
    Дальше, для максимальной точности, нужно воспользоваться таблицей коэффициентов пропорций.
  • Аналогично вычисляется длина угловых стропил, диагональных рёбер. Полученное значение умножается на коэффициент, максимально приближённый к значению замеров.

Такой расчёт позволяет наиболее точно вычислить количество необходимых материалов, а также существенно влияет на повышение прочности стропильной системы.

Пример расчёта площади вальмовой крыши

Для расчёта площади вальмовой крыши при монтаже учитывают:

  • Технические характеристики кровельного материала;
  • Размеры материала: длина, ширина, толщина;
  • Способ монтажа.

Чтобы узнать площадь вальмовой крыши, нужно вычислить:

  • Площадь с учётом всех дополнительных функциональных элементов кровли;
  • Длину ската от карниза до нижней части конькового бруса;
  • Учесть поправки на свесы, парапет, стены.

Места примыкания при этом во внимание не принимаются.Для удобства и простоты расчёта лучше использовать метод, которым пользуются профессионалы: условно разделить крышу на отдельные секторы и, вычислив площадь каждого, отдельно, суммировать результат или воспользоваться онлайн калькулятором для расчета или специальной программой. Перед изготовлением основных составных частей лучше сделать чертеж

Строительство своими руками

Самыми подходящими для купольного строительства конструкциями можно считать небольшие теплицы, уютные беседки или дачные домики. Сначала необходимо выбрать место для постройки. Если это будет теплица, то нужно найти хорошо освещенный участок. Для домика или беседки подойдет немного затененная площадка. Участок под любое из этих строений выравнивается, а потом убирается на нем весь мусор и корни деревьев.

Теплица

Построить купольную теплицу легче всего. Чтобы ее собрать, не нужен фундамент, а материалом для основания могут быть обычные доски, бруски или металлические трубы. На предварительно подготовленной поверхности необходимо начать сборку основания теплицы-купола. В первую очередь собираются треугольники и скрепляются между собой. Для того чтобы не перепутать грани, их необходимо подписывать и сверяться с чертежом. Если теплица маленьких размеров, то при сборке соединительный коннектор стоит заменить простой монтажной лентой и крепежными материалами.

Изготовленный геодезический купол стоит накрыть простой пленкой. Намного лучше будет выглядеть купольная теплица, которая покрыта листами поликарбоната. Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками. С улицы геокупол можно украсить при помощи декоративного камня, посадить цветы и установить небольшой забор. Подобная купольная теплица будет уникальным украшением любого загородного дома.

Беседка

В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться таких рекомендаций:

  • наилучшим материалом для строительства такой беседки является профильная труба;
  • концы подготовленных труб нужно сплющить или согнуть под углом в 12 градусов;
  • на всех концах трубок стоит сделать отверстия;
  • чтобы собрать детали конструкции, коннектор не нужен, необходимо просто соединить трубки при помощи болтов.

После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в накрытии круглой беседки с куполом. Материал для этого можно использовать самый разный. Если конструкция геодезического купола полностью не накрывается, и оставляется пара секций беседки открытыми, то их можно декорировать красивой тканью. В подобной комфортной беседке можно с удовольствием проводить свободное время с близкими и друзьями.

Дом

Купол способен стать основой уникального дома на дачном участке. Главным отличием от беседки и теплицы является необходимость строительства фундамента. Для того чтобы построить купольный дом, стоит придерживаться следующих рекомендаций:

  • нужен хорошо теплоизолированный фундамент;
  • к основанию фундамента крепятся специальные угловые стойки, которые укрепляются при помощи горизонтальных распорок;
  • собирается конструкция купольного дома;
  • снаружи дом необходимо обшить листами из фанеры.

Установив дверные и оконные рамы, стоит начать отделку геодезического дома изнутри. Во все проемы закладывается хороший утеплитель, который зашивается листами фанеры. Для того чтобы соорудить купольный дом, необходимо не более трех месяцев работы. Форма геодезического купола поможет сэкономить на количестве материалов.

При проживании в таком доме можно оценить основные преимущества этой конструкции:

  • небольшая площадь потолка и стен сокращает потери тепла;
  • округлые стены помогают воздуху хорошо циркулировать, создавая при этом комфортный микроклимат.

Купольное здание является оптимальным вариантом функционального, дешевого и уникального строения на территории дачного участка.

Недостатки

Говоря о конусообразной кровле, мастера разделяют ее недостатки на сложности, с которыми придется столкнуться при монтаже, и особенности конструкции, влияющие на ее эксплуатацию.

Однако, прежде чем приступать к монтажу такой сложной конструкции, необходимо тщательно взвесить все плюсы и минусы этого технического решения. К минусам конических кровель относят:

  1. Невозможность оборудования мансарды. Конусообразная крыша не подразумевает монтажа окон на ее поверхности, поэтому в пространстве под ней нет возможности оборудовать жилую мансарду. Мало того, что окна существенно портят внешний вид конструкции, они нарушают ее герметичность, снижают несущую способность каркаса.
  2. Увеличенный расход кровельного материала. Металлические листы, листы металлочерепицы и даже рулонные кровельные покрытия имеют прямоугольную форму, из-за чего при перекрытии конусообразных кровель их приходится резать, остается много обрезков, увеличивается расход.
  3. Сложность конструкции. В целом, крыша в виде конуса считается достаточно сложной в проектировании и монтаже, что естественно отражается на ее стоимости. Даже просто найти мастеров, которые возьмутся за монтаж кровли такого типа бывает не так уж просто.

Достоинства конструкции

Конусообразная крыша – достаточно сложная и дорогостоящая конструкция, однако, она имеет свои преимущества. Помимо очевидной эстетичности и оригинальности, она считается достаточно функциональной и устойчивой к внешним факторам. Кроме того, этот вид кровли характеризуется следующими плюсами:

  • Улучшенное соскальзывание снега и воды со скатов. Конус – очень удобная в плане эксплуатации форма крыши. С одной стороны, она не задерживает на поверхности снег, а с другой, позволяет талой и дождевой воде свободной соскальзывать с ее скатов. Это делает кровельные элементы самоочищающимися. Благодаря этому кровли такого типа реже нуждаются в чистке, реже протекают.
  • Устойчивость к внешним воздействиям. Прочность соединения, дополнительную жесткость которому придает большое количество стропил, обеспечивает повышенную устойчивость к ветровым и сейсмическим нагрузкам. Это качество делает конусную конструкцию пригодной для использования в сейсмически нестабильных районах.
  • Новые возможности использования пространства под крышей. При монтаже купола получается, что в помещении под кровлей потолок будет выше, чем если применять другой тип кровли. Это позволяет более рационально использовать свободное место, а также по-новому взглянуть на дизайн этого помещения.


Дом с конической кровлей

Преимущества арочных крыш

Такие крыши, кроме внешних отличий от скатных кровель, обладают перед ними еще и рядом преимуществ:

  • форма арки выгодна с точки зрения аэродинамики, т.к. воздушные потоки не тормозятся крышей и не создают существенное давления или ветровую нагрузку на ее конструкцию;
  • обтекаемая форма способствует беспрепятственному соскальзыванию снега с крыши;
  • прозрачная крыша обеспечивает хорошее естественное освещение всего внутреннего пространства под ней;
  • здание с такой кровлей выглядит, как старинное снаружи и изнутри;
  • внутри сооружения помещается больше воздуха, чем при скатной крыше, что благоприятно сказывается на самочувствии его обитателей.

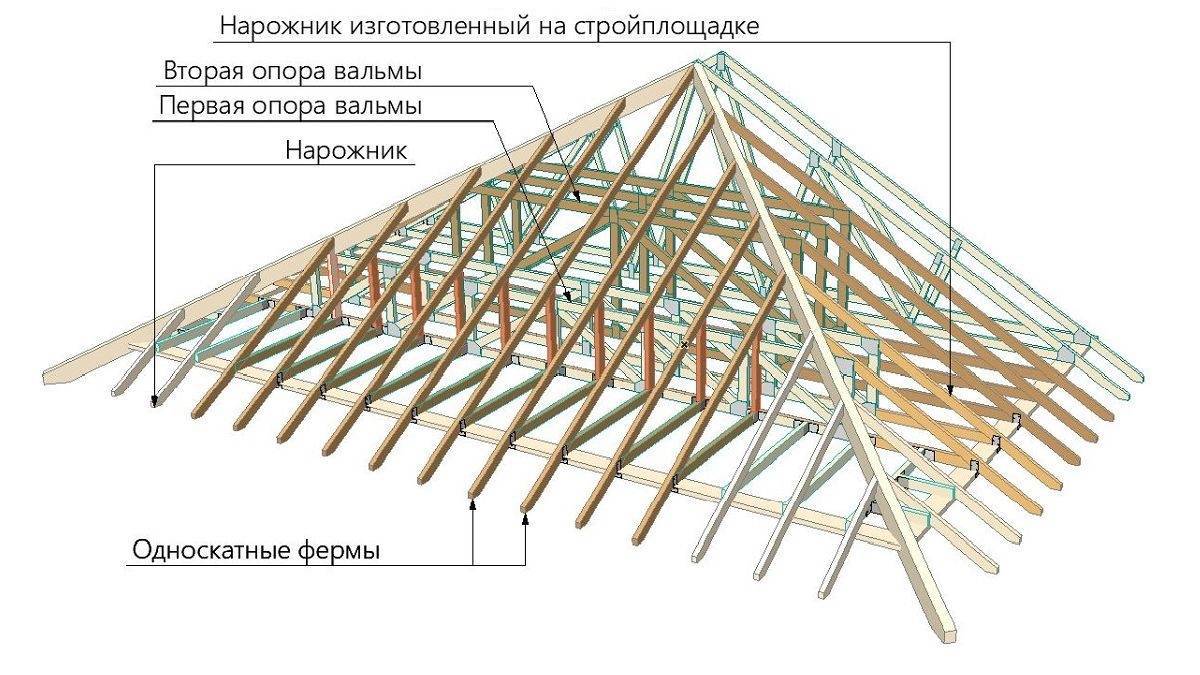

Устройство стропильной системы вальмовой крыши

Самым сложным этапом устройства стропильной системы вальмовой крыши своими руками являются узлы, стыковка конька, диагональных рёбер и центрального стропила торцевой стороны.

Разметка на объекте

Чтобы осуществить монтаж стропильной системы без дефектов, начинать работу нужно с разметки:

  1. На верхних торцевых частях мауэрлата по центру отмечается осевая линия.
  2. Также по центру осевого бруса отмечается линия центрального стропила.
  3. С шагом до 60 см ставятся отметки для расположения промежуточных стропил на основании торца.
  4. Рассчитывается длина стропил от центра торца до угла. С противоположной стороны парные стропила будут иметь такую же длину.

Последовательность монтажа стропильной системы вальмовой крыши

Устраивается гидроизоляция по периметру дома на стене. На неё укладывают мауэрлат

Особое внимание нужно уделить крепости основания по периметру и на углах дома.

Вертикальные стойки по высоте конька, согласно проекту, устанавливаются на параллельные прогоны, соединяющие периметр мауэрлата на одинаковом расстоянии.
На вертикальные стойки крепится коньковый брус.

К торцу конька крепятся диагональные рёбра по углам. Нижняя часть диагональных рёбер должна выступать ниже уровня карниза не меньше, чем на 60 см.

Попарно закрепляются накосные и рядовые стропила с помощью ригелей, стяжек

Обязательно закрепить угловые стропила нарожниками.

Далее устраиваются стропила на боковых скатах аналогично торцевым сторонам от центра к угловым рёбрам, попарно.

После устройства стропильной системы можно приступать к монтажу обрешётки и кровельным работам.

Устройство вальмовой крыши требует большой внимательности и тщательной подготовки к процессу, начиная с расчётов и замеров и заканчивая подготовкой необходимого оборудования и инструментов.

При условии правильного подхода к вопросу монтажа стропильной системы для вальмовой крыши, с несложной конструкцией можно справиться самостоятельно.

Конструкция купольной кровли

На рисунке представлены основные виды скатных крыш.

В отличие от конической кровли, которая сооружается с применением наслонной системы стропил, купольная крыша делается с использованием висячей стропильной системы. Как правило, это обычная трехшарнирная арка, которая состоит из висячих стропил. Арка одним концом опирается на проложенный по стене мауэрлат, а второй ее конец упирается на опорное кольцо, смонтированное вверху столба, который устанавливается в центре таких домов.

Если вам по душе сооружение такого типа, то следует учесть, что для его проектирования и строительства стропильной системы потребуются некоторые технические знания в области сопромата и классической теоретической механики. Если вы в достаточном объеме не владеете ни тем, ни другим, правильно будет заказать расчет у специалистов строительной компании. Они выполнят все расчеты, а строить можете сами.

Конструкция полукруглого купола получается за счет кольцевой обрешетки, монтирование которой происходит на дополнительные стойки, которые упираются в затяжки висячих арок стропил.

Основанием дома является каркас, обшитый щитами и влаго-, теплоизолирующими материалами.

Есть иной способ устройства купола, который предложил архитектор из Америки Р.Б. Фулер. Он представил создание купола в виде конструкции, которая образуется треугольниками. «Геодезический купол» — такое название имеет этот проект. Несмотря на то что он был представлен еще в 1951 году, распространенным он не стал. Скорее всего, из-за того, что данная конструкция купола имеет достаточно сложный расчет и необычный внешний вид.

В геодезическом куполе крепление системы стропил можно сделать двумя способами:

коннекторный способ — для сборки треугольников прямо над стенами строения используются отрезки бруса и специальные замки-коннекторы;

бесконнекторный способ — треугольные панели изготавливаются заблаговременно, а их сборка в общую конструкцию происходит по месту сооружения таких зданий.

Как сделать крышу в форме «луковицы»

Еще один вариант круглой крыши, который можно встретить в строительстве зданий, это «луковичная» кровля. Как правило, такие конструкции сажают на христианских церквях и храмах. В частном строительстве такая форма не применяется – слишком специфична. Однако для тех, кто занимается реконструкцией религиозных сооружений, например в глухих деревнях, где у жителей нет возможности нанять специалистов строительных фирм, будет полезно ознакомиться с техникой создания каркаса такой крыши.

При условии, что купол в форме луковицы не будет превышать 3 м в диаметре, каркас для него можно изготовить из древесины. Специфические стропильные ноги для луковичной крыши называют журавцами. Обычно используется наклонный тип стропил. Чтобы придать конструкции прочность и жесткость, используются раскосы и подкосы. Такие элементы монтируют в местах, на которые приходится максимальная нагрузка. Таким образом, они защищают каркас от разрушения.

Для создания «журавцов» используются специальные лекала, которые накладываются на доску толщиной 40 мм. Как вариант, иногда применяют по две доски с меньшей толщиной. По центру купольной конструкции всегда размещается центральная опора, в которую упираются все стропила.

Перед тем, как покрыть круглую крышу в форме луковицы листовым металлом, поверх «журавцов» необходимо набить обрешетку с шагом в 30 см. Если же перекрытие луковичного купола будет выполняться с помощью чешуек, под каждый такой элемент потребуется дополнительное кружало. Поэтому последний способ требует максимальных трудовых и временных затрат.

Купола православных церквей во время реставрации нередко перекрываются осиновым лемехом. При этом каждый элемент изгибается таким образом, чтобы в точности повторять форму луковицы. Укладку материала следует выполнять таким образом, чтобы между швами не подтекала вода.

Для тех случаев, когда купольная конструкция в диаметре превышает 3 м, каркас для нее изготавливается из металла. При этом крепление «журавцов» к центральной опоре выполняется с помощью распорок из металла. Обрешетка делается тоже металлической, а крепят ее с отступом в пределах 40-50 см. В качестве финишного покрытия обычно используется фальцевая кровля. Если же организовывается чешуйчатая крыша, то швы между пластинами после их укладки нуждаются в обязательном припаивании, чтобы исключить попадание воды.

Основные достоинства односкатных крыш


Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

  • Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
  • Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
  • Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
  • При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.


В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

  • Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
  • Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.


В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Главными элементами стропильных металлических ферм являются:

  • нижний, верхний пояса – образуют контур;
  • собранная на основе раскосов и стоек решетка.

Кроме стропильных, бывают также подстропильные. Они служат опорами несущих конструкций и перекрытий в тех случаях, когда расстояние между колоннами больше шага балок или колонны имеют неодинаковый шаг.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
