Расчет разных типов радиаторов
Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).
Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя
Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.
Осевое расстояние определяют между центрами отверстий для теплоносителя
Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.
Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:
- алюминиевые — 190Вт
- биметаллические — 185Вт
- чугунные — 145Вт.
Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

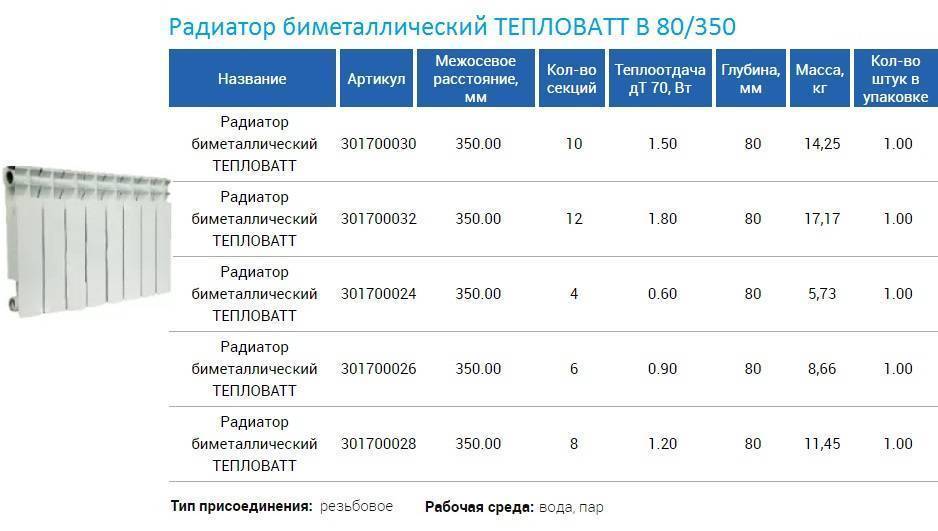

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.
Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:
- биметаллический радиатор — 1,8м 2
- алюминиевый — 1,9-2,0м 2
- чугунный — 1,4-1,5м 2 .
Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.
Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения
Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.
Инструкция по монтажу
Чтобы была произведена замена радиаторов отопления или выполняется установка нового оборудования, необходимо придерживаться следующей инструкции:
из системы необходимо слить теплоноситель. Если замена производится в частном доме, то данная процедура не вызывает проблем. Если замена необходима в многоквартирном доме, то сделать это могут только сотрудники управляющей организации по предварительной заявке
При этом важно учитывать, что работу желательно выполнять до или после отопительного сезона;
произвести демонтаж устаревших батарей отопления:
открутите все краны. Если выполнить работу не получится (кран заржавел, резьба сорвана и так далее), то придется производить обрезку радиатора и установку дополнительных тройников для подключения нового;
Удаление радиатора из системы отопления квартиры
- снимите радиатор с кронштейнов;
- демонтируйте кронштейны;
- установка новых кронштейнов:
произведите разметку мест крепления кронштейнов;
При проведении разметки необходимо учитывать и горизонтальность будущей конструкции, которая проверяется при помощи строительного уровня.
- просверлите отверстия;
- установите дюбели;
- зафиксируйте кронштейны;
Крепеж удерживающих устройств
- произведите сборку нового байпаса. Для этого:
- поправьте резьбу на сгонах труб (при необходимости);
- установите шаровые краны;
- смонтируйте байпас и установите его в систему при помощи тройников;
Технология сборки байпаса
Все резьбовые соединения должны быть надежно герметизированы выбранным материалом.
- соберите радиатор, если оборудование было приобретено отдельными секциями;
Соединение секций
- на кронштейнах зафиксируйте новый радиатор и произведите его подключение к байпасу. Соединение дополнительно герметизируйте. Проверьте горизонтальность установки отопительного прибора;
Соединение радиатора с отопительной системой
- на оставшиеся отводы установите заглушки и кран Маевского.
Монтаж дополнительного оборудования
Весь процесс замены батареи своими руками представлен на видео.
Работу выполняйте предельно внимательно и осторожно, не повреждая составляющие элементы. После визуальной проверки заполните систему теплоносителем и проверьте герметичность всех мест соединений
Характеристики устройств
Отопительные регистры имеют несколько качеств, отличающих их от иных отопительных приборов:
- Благодаря эффективному теплообмену с окружающим пространством небольшие по размеру приборы способны отапливать крупногабаритные помещения.
- Изготовление теплообменника достаточно простое – необходим лишь сварочный аппарат и угловая шлифмашина с отрезным диском.
- Можно использовать любые доступные материалы – трубы из чугуна, нержавейки или стали.
- Приборы способны выдерживать высокое давление (10 кгс/м2) и могут работать на любых теплоносителях – воде, масле, других жидкостях, пару.
- Собрать прибор можно как уже по готовым чертежам, так и по самостоятельно составленным. Допускаются различные варианты конфигурации, заглушек, доборных элементов и отделочных материалов.
- Конечная стоимость теплообменника из гладких труб получится ниже, чем у прочих приборов с аналогичным уровнем эффективности.
Стоит отметить, что чем больше совокупная площадь поверхности прибора, тем выше его теплоотдача. В свою очередь, площадь зависит от сечения трубы и длины секции.
В большинстве случаев регистры отопления обладают такими характеристиками:
- Для теплообменника использованы электросварные трубы из углеродистой стали.
- Соединение труб выполнено одним из способов – фланцевое, на внешней резьбе, и сварное.
- Максимальное значение давления – 10 кгс/м2.
- Сечение труб в секциях – 32-219 мм.
- Минимальный отступ между уровнями – от 50 мм.
- Сечение соединительных перемычек – от 32мм.
Альтернативный метод расчета мощности радиаторов отопления
Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.
Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.
Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:
30 х 2,5 = 75 куб.м.
Теперь нужно определиться с климатом.
Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.
Для определения необходимой мощности умножаем объем помещения на норматив:
75 х 41 = 3075 Вт
Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:
3100 х 1,2 = 3720 Вт.
Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.
Как рассчитать количество секций радиатора отопления
Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.
На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.
Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.
Расчет на основании площади помещения
Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:
Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:
- На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
- На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
- Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
- Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.
Ниша снизит энергоотдачу радиатора на 5 %
Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.
Экраны на радиаторах — это красиво, но они заберут до 15% мощности
Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.
Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.
Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.
Каждое помещение просчитывается отдельно
Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.
Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.
Расчет количества секций в радиаторах, исходя из объема помещения
Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.
Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:
16 × 2,5= 40 куб.м.
Далее нужно найти значение тепловой мощности, это делается следующим образом
41 × 40=1640 Вт.
Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:
1640 / 170 = 9,6.
После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.
Существуют также некоторые особенности:
- Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
- Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
- При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
- Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
Алюминиевые батареи
Эти радиаторы являются самыми легкими. Выглядят они красиво и легко «вписываются» в практически любой интерьер.
Алюминиевые батареи имеют следующие преимущества:
- Обладают хорошей теплоотдачей.
- Мало весят.
- Имеют низкую инерционность.
- При сливе теплоносителя не корродируют, а покрываются оксидной пленкой.
Пример установки алюминиевых батарей
Есть у них и недостатки, причем – достаточно существенные. Например, они куда более требовательны к теплоносителю: если это, например, вода, то ее pH должен быть порядка 7-8. Подключение к радиатору нужно выполнять либо при помощи алюминиевых труб, либо –металлопластиковых. Подключение при помощи труб из другого металла приводит к коррозии и даже разрушению самих секций радиатора. К повреждению секций приводит и отсутствие воздухоотводчика.
Слабым местом алюминиевых радиаторов являются резьбовые соединения, которые в случае гидроудара страдают в первую очередь.
Алюминиевые радиаторы подвержены так называемому «завоздушиванию» — воздух образуется в результате протекающих в радиаторе химических процессов, и его нужно время от времени стравливать.
Кроме того, установка батарей отопления из алюминия требует большей аккуратности, это лучше доверить профессионалам.
Сегодня можно приобрести две разновидности радиаторов из алюминия:
- Стандартный (европейский).
- Усиленный (выдерживает до 12 атмосфер).
Как расположение радиатора на стене отражается на его эффективности
На эффективности работы отопительных приборов сказывается выбор места для их установки. Обычно батареи устанавливают под оконными проемами, потому что так нагретый воздушный поток за счет восходящей конвекции создает своеобразную тепловую завесу напротив оконного проема (именно через окна теряется больше всего тепла).
При установке отопительного прибора придерживаются следующих нормативных расстояний:
- Расстояние от низа подоконника или другой преграды сверху до батареи должно быть не меньше 10 см или не меньше ¾ глубины радиатора. Иначе преграда сверху будет мешать конвекционным потокам.
- От пола батарея устанавливается на расстоянии 10-12 см. При меньшем расстоянии затрудняется конвекция. Кроме этого, под прибором будет сложно убирать пыль, которая здесь скапливается в большом количестве. Если установить прибор от пола на высоте более 15 см, то нижняя часть помещения будет плохо прогреваться.
- От стены отопительный агрегат устанавливается на расстоянии минимум 20 мм. Для этого его закрепляют на кронштейнах. При уменьшении этого расстояния ухудшается конвекция, а за батареей собирается пыль.
Биметаллические радиаторы
Мужчина делает монтаж биметаллической батареи
Главным недостатком является высокая по сравнению с остальными разновидностями цена. Впрочем, следует отметить, что по большей мере она оправдана: они «унаследовали» лучшие качества стальных и алюминиевых устройств. Они имеют наружную алюминиевую оболочку и внутреннюю стальную трубчатую часть.
Биметаллические батареи красивы, инерционность в них практически отсутствует. Установка биметаллических батарей в квартире может легко быть выполнена собственноручно.
Достоинствами их также можно назвать стойкость к гидроударам и повышенному давлению, высокую теплоотдачу. Теплопроводность биметаллических радиаторов ниже, чем алюминиевых, однако она, в принципе, достаточно высокая.
Рассчитываем количество секций
Полезная формула для расчета
На каждые 10 метров квадратных площади полагается 1 кВт энергии – в случае стандартной высоты потолков (2,5 метра). Если у вас высота потолков выше – пересчитайте! Помните, что прогревается не площадь, а объем!
Варианты подсоединения отопительных систем
Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:
Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.
Варианты подключения радиаторов
Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла
Нижнее подключение
Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
- Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
- Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему
Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются
Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются
Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.
Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней
Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы
В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы
Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.
Техника выполнения работы по соединению секций радиатора
Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате. Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.
Инструменты и комплектующие для работы
Для сборки радиатора отопления своими руками пригодятся:
- ключ гаечный или разводной;
- радиаторный ключ;
- заглушки с правой и левой резьбой – по 1 шт.;
- ниппели;
- прокладки паронитовые;
- межсекционные прокладки из прочного, гибкого материала;
- секции батареи;
- наждачная бумага фракции №120.
Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.
Поэтапный процесс наращивания батареи
Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.
Как подсоединить батарею:
- Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.
Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей
Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции
Это значит, что при вращении притягиваются обе секции
Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
- Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.
Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.
Для бытовой проверки потребуется:
- кусок трубы сечением в 15 мм;
- насос автомобильный с манометром;
- ниппель от покрышки.
Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.
Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.
Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.
