Сэндвич-труба для бани: монтаж своими руками

Некоторые нюансы установки

Выше приведена общая инструкция по установке сэндвич-трубы для бани своими руками. Но некоторые особенности требуют разъяснений.

Сборка и крепление к стене: с одной стороны труба заужена, поэтому сборка осуществляется путём установки одной в другую. Чтобы заделать стыки и зазоры, используйте специальный герметик. Так вы повысите тягу в дымоходе. Приобретайте герметик, который способен выдержать температуру до 1000˚С.

Для закрепления сегментов трубы между собой используют металлические хомуты

При соединении сэндвич изделий необходимо придерживаться следующих правил:

на наружные трубы герметик наносится на их внешнюю поверхность;
на внутренние — снаружи внутренней верхней трубы;
стыки одностенной трубы с сэндвич-дымоходом либо с другими модулями промазываются герметиком снаружи по окружности;
соединение сэндвич элементов осуществляется при помощи хомутов с одной стороны;
с тройниками и переходниками сэндвич-элементы соединяются посредством хомутов с двух сторон;
крепление труб к стене выполняется через каждые 2 метра с помощью кронштейнов;
фиксация тройников осуществляется тоже кронштейнами.
Проход дымохода через чердачное перекрытие. Процедура монтажа сэндвич-трубы в бане регламентируется требованиями СНиП, касающихся прохождения дымохода сквозь деревянные перекрытия. Если топить дровами, температура в топке достигает отметки 800-1000˚С. «Благодаря» этому явлению, дымовая труба, а также доски в перекрытии разогреваются до критичного для древесины уровня.

Чтобы обеспечить безопасный проход дымохода через чердачное перекрытие используется вышеупомянутый ППУ. Этот узел имеет форму квадратного короба со стороной 300 миллиметров. Труба походит через отверстие, имеющееся в горизонтальной стенке. В готовом виде на рынке можно найти ППУ, как из нержавейки, так и из оцинковки. Место монтажа — проём потолка. Устанавливается ППУ до сборки элементов дымохода.

Работы по термоизоляции в этом месте выполняются в таком порядке:

ППУ помещается в созданный в потолке проём вместе с теплоизолятором, после чего закрепляется;
сэндвич – труба располагается на нижних элементах так, чтобы место соединения располагалось выше чердачного перекрытия.

В месте выхода трубы на крышу необходима термоизоляция, для этого можно использовать металлический лист

стыки сверху и снизу закрываются листами нержавеющей стали. Между ними и потолком укладывается также теплоизолятор.
проход дымохода через кровлю. Грамотное обеспечение прохождения сэндвич-трубы через крышу предусматривает такую последовательность действий:
сначала необходимо убедиться, что расстояние от стены перекрытия до трубы не меньше 130 миллиметров;
затем вырезается подкрышный лист. По размерам он больше проёма в перекрытии, а сечение расположенного по его центру отверстия равно диаметру трубного элемента дымохода;
один конец трубы продевается со стороны чердака в проём кровли, а другой – в отверстие дымохода, расположенного ниже чердачного помещения;
на трубу со стороны крыши устанавливается свинцовая основа (угловая крышная разделка) и опускается на кровлю. Основу следует подогнать под поверхность крыши. Делается это постукиванием молотка по ней;
щели со стороны чердака между перекрытием и трубным элементом дымохода заполняются базальтовой ватой и базальтовым картоном;
подкрышный лист поднимается до упора вверх, после чего закрепляется саморезами по дереву;
место стыка покрывается битумным кровельным герметиком, произведённым на резиновой основе. Так обеспечивается герметизация соединения.

Как видно, монтаж сэндвич-трубы для бани своими руками – дело, требующее от исполнителя внимания и сосредоточенности. А одним из непременных составляющих успеха является подбор качественных материалов, обеспечивающих безопасность и надёжность отопления бани.

Порядок сборки

До начала сборки дымохода необходимо составить подробный проект, в соответствии с которым закупить и доставить все необходимые элементы и инструменты: переходники, отводы, трубы, герметик и т.п. С труб заранее удаляется защитное покрытие, наклейки и этикетки.

Далее, производится разметка вертикали. Ось сэндвич-дымохода прокладывается от выходного отверстия печи до предполагаемого места прохода сквозь кровлю и потолок

Важно, чтобы стропила и балки перекрытий не оказались на пути прохождения трубы. Оптимальный вариант, когда перекрытия устанавливаются уже после завершения монтажа дымохода

Сборка начинается снизу, от раструба банной печи. Место стыка со следующей трубой не должно располагаться в плоскости потолочного перекрытия. Сообразно выбранной схемы, следующая труба устанавливается над первой и легкими ударами киянки плотно на нее насаживается.

Если проект предусматривает монтаж ревизии (дополнительный элемент конструкции, позволяющий проводить осмотр внутренней части трубопровода и его очистку от сажи), ее устанавливают до чердака. На чердаке, помимо труб дымохода, не допускается установка никаких элементов.

Для герметизации стыков должен применяться специальный герметик, рассчитанный на эксплуатацию при температурах свыше 1000°С. Порядок нанесения для разных элементов сэндвич-дымохода таков:

Внутренние трубы сэндвича. Состав наносится на внешнюю часть верхнего модуля.
Наружные трубы. Герметиком покрывается внутренняя поверхность соединяемых элементов.
Переход с простой одностенной трубы на сэндвич. Обрабатывается участок стыка по окружности.

Рекомендуем ознакомиться: Как выбрать труборез для монтажа медных труб

После нанесения герметика стыки дополнительно скрепляются посредством обжимных хомутов соответствующего диаметра.

Альтернативный вариант прохождения дымохода – монтаж вдоль внешней стены бани. Такой способ монтажа считается более пожаробезопасным и легким в исполнении, поскольку проход придется делать только в одном месте – сквозь стену на уровне топки. Кроме того, такой дымоход будет проще очищать от сажи, поскольку ревизия устанавливается на внешнем участке.

Сэндвич конструкции сравнительно легкие, поэтому строить специальный фундамент для наружного дымохода нет необходимости. Достаточно установить опорную металлическую консоль и через каждый метр длины производить крепление к стене. Минимальное расстояние до стены при этом составляет 15 см.

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх

На выходе из трубы температура еще больше снижается

Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

«А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
«Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
«F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
«Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
«V» — уровень объема отработанных газов;
«Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

Для скатных видов крышных конструкций.	Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.	500.
Труба находится на расстоянии от конька 1500-3000 мм.	Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.	Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Как ухаживать за сэндвич-дымоходом

Правила обслуживания и ухода за сэндвич-дымоходами полностью соответствуют требованиям, предъявляемым к аналогичным конструкциям из других материалов:

Систематическая проверка состояния дымоходной трубы на предмет целостности, чистоты и достаточности просвета для свободного прохождения дымовых газов.

Для оценки последнего может использоваться небольшое зеркальце, которое нужно будет завести в трубу через ревизионный люк. Не стоит забывать и о проверке оголовка, где птицы часто обустраивают свои гнезда.

Периодическая очистка труб от сажи перед началом отопительного сезона. Во время него – при необходимости.

Для чистки применяют специальные щетки-ершики. Для профилактики и снижения интенсивности образования сажных отложений используют специальные препараты, сжигаемые в топке теплогенератора.

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Сэндвич на банной кухне

Сразу предупредим, что предмет нашего разбирательства никакого отношения к популярному у британских картежников закрытому бутерброду не имеет. Сэндвич трубы для бани по конструкции вроде и просты как известный под этим названием бутерброд с телятиной — две разных по диаметру трубы, пространство между которыми заполнено термостойким изолирующим материалом. Но, в то же время, имеют ряд скрытых от беглого взгляда особенностей:

Тело качественного изделия изготовлена из жаропрочной коррозионностойкой стали, известной в обиходе, как нержавейка. Нержавеющая сталь в бане имеет множество применений, и одно из них — в дымоходах. Толщина тела внутренней трубы должна быть 1 — 1,2 мм, изделия, имеющие толщину 0,8 мм и менее — лучше не рассматривать;
Очевидно, что если конструкция сварная, то швы должны быть выполнены по высшей категории качества, не должны присутствовать зоны непровара, видимые перехлесты, каверны, участки металла, которые явно изменили свой первоначальный цвет. Присутствие так называемых цветов побежалостей говорит о некорректной газовой защите сварочной ванны с активным протеканием в ней окислительных процессов. Наиболее оптимальные результаты дает лазерная сварка изделия, позволяющая избежать высоких температурных воздействий на металл, со всеми вытекающими из этого явления негативными последствиями;
Толщина изолирующего слоя составляет порядка 38 — 54 мм и более и представлена минеральной базальтовой ватой, температурная стойкость которой близка к 700 градусам Цельсия. Плотность наполнения составляет величину в пределах 115 — 130 кг/куб.м;
Концы отдельных сегментов имеют раструбную проекцию, которая помимо чисто механического крепления подразумевает применение стыковочного высокотемпературного герметика со стойкостью, порядка 1000 градусов Цельсия;
Ход трубы оснащен специальными ревизионными окнами, посредством которых производится контрольный осмотр и чистка канала с периодичность не реже 2 раз в год.

Конструкционные особенности общего плана

Набор дымохода производится по типу сборного конструктора, элементами которого выступают:

Прямые отрезки труб длиной 950 или 450 мм.
Хомуты для крепления методом стяжки к несущим стенам и иным конструкционным элементам.
Оголовок, который, помимо предотвращения попадания в дымовой канал атмосферных осадков и посторонних предметов, еще выполняет роль и простого искрогасителя.
Фурнитура, определяющая и задающая направление дымохода: повороты, углы, переходники, отводы и прочее.
Обязательным элементом позиционирования на кровле является фартук, который препятствует попаданию в проходной створ атмосферной влаги.
В потолке и внутренней части крыши монтируются проходные узлы — проходки, как их называют монтажники на профессиональном сленге.

Основные требования к дымоходу в бане

К дымоходу предъявляются повышенные требования пожаробезопасности, потому что он сильно нагревается и может стать причиной возгорания бани. Чтобы избежать негативных последствий, при сборке и эксплуатации необходимо придерживаться простых, но важных правил:

250 мм от трубы – это допустимое расстояние для расположения легковоспламеняемых предметов.
Стены возле печки должны быть сделаны из огнестойких материалов: шамотный кирпич, листовая сталь и т.д.
Канал не рекомендуется обсыпать сыпучими материалами, чтобы не нарушать воздушное остывание конструкции.
Чтобы исключить возгорание от искр, обрез трубы должен находиться на нормативном расстоянии от кровли.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

Для внутренних труб – на наружную поверхность верхней внутренней трубы.
Для наружных труб – по наружной поверхности.
При переходе с одностенной на двустенную трубу – снаружи, по окружности.
При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Проход кирпичной трубы через перекрытие

Кирпичный дымоход, как правило, имеет конструкцию, в которой предусмотрена защита окружающих его горючих материалов от перегревания. Отдел трубы, который выкладывается при проходе ее через потолочное перекрытие, сам по себе уже является разделкой и называется «распушкой».

Эта конструкция дымохода является традиционной, давно опробованной, и чаще всего выбирается печниками.

«Распушка» начинается под самым потолком в жилом помещении (за три — четыре ряда кирпичей до него) проходит через всю толщину чердачного перекрытия. Иногда распушку поднимают до чистого пола чердака, в других случаях делают его заподлицо с черновым полом. И тот и другой вариант могут стать причиной придирок проверяющих – вспоминаем об уже рассмотренных выше пресловутых «70 миллиметрах».

Этот элемент конструкции и выполняет роль необходимого утолщения стенок трубы, ограждающего горючие материалы перекрытия от перегрева.

По сути, на конструкцию «распушки» напрямую влияют как раз те требования СНиП, которые были рассмотрены в первом разделе публикации. Чтобы не повторяться, можно привести схему, которая наглядно показывает, какие размеры и где должны быть соблюдены:

На схеме графически отображены основные требования СНиП по расположению печи и дымохода, по обеспечению безопасного прохода трубы через перекрытие

Можно ли самостоятельно выложить кирпичную дымоходную трубу?

Работа, на первый взгляд, несложная, однако, от ее качества зависит очень многое, вплоть до здоровья и жизни обитателей дома. Подробную информацию о технологии кладки дымохода из кирпича можно прочитать, проследовав по рекомендуемой ссылке – проще будет разобраться, стоит ли брать это мероприятие на себя, или лучше пригласить специалистов.

Другой вариант обустройства проходки кирпичной трубы через потолочное перекрытие осуществляется почти таким же образом, как и металлической трубы. В этом случае, естественно, дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен. Тем не менее, все линейные параметры, установленные СНиП, соблюдаются.

Обустройство прохода кирпичной трубы через чердачное перекрытие без выкладывания «распушки»

Отверстие в потолке может быть закрыто металлическим листом или же плитой из фиброцемента. В середине термоизоляционной панели производится разметка окна, через которое и пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм.

При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака.

Следующим шагом, надетый на трубу лист поднимается, прижимается и фиксируется к потолку удобным в конкретном случае способом – саморезами или дюбелями.

Далее, работы производятся со стороны чердака или же второго этажа. По стенкам вырезанного для проходки проема укладываются полосы базальтовой ваты, отрезки асбеста или фиброцементных плит. Это «обрамление» должно закрыть всю толщину чердачного перекрытия. При необходимости материал можно зафиксировать на балках перекрытия.

Благодаря этим операциям, вокруг шейки трубы создается своеобразная коробка, которая и будет заполняться термостойким материалом. В качестве его можно использовать базальтовую вату, которой плотно заполняют весь объем. Если используется вата с фольгированным слоем, то его поворачивают в сторону стенок печи.

Вполне можно выполнить подобную термоизоляцию трубы керамзитом или вермикулитом, но перед засыпкой необходимо обязательно заделать оставшиеся между трубой и краями проема щели, особенно в том случае, если используется материал мелких фракций.

Конечно же, можно поступить и точно так же, как с металлической трубой, надев на кирпичный дымоход готовую проходку, изготовленную из стального листа. Этот вариант, наверное, будет надежнее и удобнее и в плане его монтажа и надёжной фиксации, и при заполнении коробки термоизоляционным материалом. Правда, обойдется подобный короб уже существенно дороже. Есть ли смысл – решайте сами.

Заполнив проходку утеплителем, ее сверху также закрывают металлическим или фиброцементным листом.

На этом работы по обустройству безопасной проходки дымохода через потолочное перекрытие можно считать законченными.

Ознакомившись с подробностями обустройства этой области дымоходной трубы, можно прийти к такому выводу:

Рассмотрим два варианта сборных дымоходов.

1. Стальной дымоход (сэндвич).

Такие дымоходы изготавливают из нержавеющей стали.

Они состоят из трех концентрических слоев:

Внутренняя труба.
Утеплитель.
Наружная труба.

Такие дымоходы называют сэндвич-трубами.

Их собирают по раструбной схеме, стыки обрабатывают высокотемпературным герметиком и стягивают хомутами.

Для первой (стартовой) секции берут неизолированную трубу, далее двустенная труба (сэндвич).

Неизолированная труба обязательна, т.к. она снимает температуру перед входом газов в сэндвич.

Сэндвич-трубу можно выводить двумя способами:

Вертикально через крышу;
При помощи горизонтального/наклонного отвода через стену.

Место прохода перекрытия или стены нужно дополнительно защищать противопожарной разделкой.

Если труба оказывается слишком близко, приходится изолировать негорючими материалами часть обшивки парной.

Схема монтажа сэндвич дымохода.

Недостатки сэндвич дымоходов.

Сэндвич дымоход выше кровли.

Сложные противопожарные мероприятия.
Большие ограничения по расстояниям до сгораемых конструкций.
Внешний вид, часто, не вписывается в интерьер и экстерьер дома или бани.

Я часто слышу суждения о том что сэндвич дымоходы опасны.

И в чём то даже соглашусь с этим, но здесь важно понимать причины опасности. Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм. Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм

Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм.

2. Керамический дымоход.

Керамические дымоходы могут быть одноканальные и многоканальные.

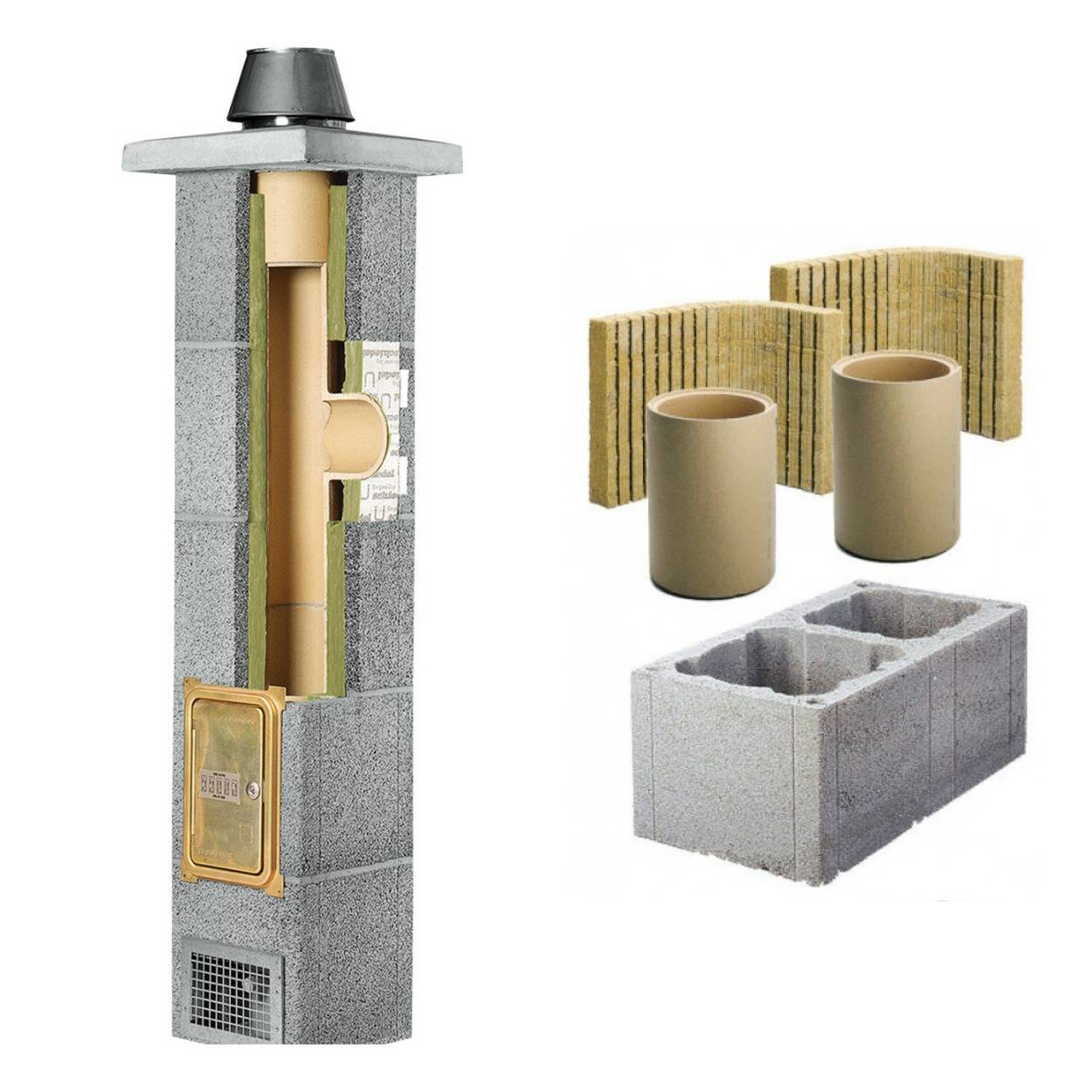

Керамический дымоход.

В комплектацию такого дымохода входят прямые участки трубы и фасонные элементы из керамики.

Теплоизоляция из плотной базальтовой ваты и наружные бетонные блоки.

Для соединения деталей используются специальные герметики и клеи.

Так же как и кирпичный, керамический дымоход нельзя устанавливать непосредственно на печь.

Керамический дымоход значительно тяжелее стального, в 7-10 раз.

Но, он легче кирпичного, поэтому, при небольшой высоте, возможна установка без фундамента.

Внимание: Важно правильно посчитать вес дымохода и оценить допустимую нагрузку в месте установки дымохода. Керамический дымоход монтируется как коренная труба

Керамический дымоход монтируется как коренная труба

Керамический дымоход монтируется как коренная труба.

Примеры монтажа керамического дымохода.

Из за того, что керамический дымоход нужно ставить “на пол”, он будет занимать площадь в парной.

Преимущества керамических дымоходов.

Керамический дымоход выше кровли.

Одно из основных преимуществ керамического дымохода – высокая пожаробезопасность.
Противопожарные допуски значительно меньше, чем для других дымоходов.
Керамический дымоход можно легко вписать в интерьер и в архитектуру фасада.
Наружные блоки можно оштукатуривать и выбирать любую финишную отделку.

Недостатки керамических дымоходов.

Для многих основная причина отказа от керамики – высокая стоимость комплектов.
При большой высоте, керамический дымоход требует надёжного фундамента.

Внимание! Металлическая банная печь подключается в керамический дымоход одностенной трубой. Это нужно для снятия температуры газов перед входом в керамику. Надеюсь я смог помочь вам с выбором дымохода для бани?

Надеюсь я смог помочь вам с выбором дымохода для бани?

Посмотрите так же о правилах безопасного монтажа банной металлической печи.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
Шаг 6. На выходе из дымохода из стены установите ревизию.
Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Заключение

Пишу эту статью и ловлю себя на мысли, что никак не могу остановиться. Ведь она получилась достаточно большой, что неизбежно отнимет много времени у тех читателей, которые интересуются темой сборки дымохода в собственной бане. А все это из-за того, что я преследую цель максимально полно представить нужную Вам информацию.

Возможно, следовало бы ограничиться общими фразами, как это сделано на многих сайтах о бане. Ведь, большинство таких статей – это чистой воды плагиат в виде семантической обработки уже давно опубликованных материалов. А где оригинал, узнать, практически, невозможно. Да и часто бывает так, что прочитаешь статью, а толком ничего дельного для себя не узнаешь.

Как получается у меня? На этот вопрос можете ответить только Вы, уважаемый читатель. Любые оставленные Вами комментарии только помогут мне исправить допущенные ошибки и впредь доносить информацию в удобном для Вас виде.

Заранее спасибо, и с легким паром!

И в дополнение видео ролик об устройстве и выборе сэндвичей для дымохода:

Дымоход для бани из сэндвич-трубы
