Сетка для камней на трубу в баню

Конструктивные особенности сеток для камней

Сетку изготавливают из прутьев, диаметр которых может быть разным. Обычно ее изготавливают из высоколегированной углеродистой стали, нержавейки или из черной стали, которую покрывают огнеупорной краской.

При выборе сетки надо учитывать:

как расположена печка в парной;
высоту дымохода;
мощность банной печи.

Если печь установлена в углу, то сетку можно выбрать с одной глухой стороной, которая не будет доступна после установки ее на печку. Но если печь стоит в узкой и маленькой по площади парной, то сетку надо выбирать, вытянутую вдоль дымохода.

Если сетку для каменки изготавливают кустарно, то надо знать, что нельзя использовать оцинкованный металл с покрытием из полиэфира. Не рекомендуется также использовать сочетание разных металлов, например, алюминия со сталью и медью.

Особое место занимают сетки, выкованные из чугуна. Такое изделие может стать украшением бани. Обычно ажурную чугунную сетку для камней заказывают у кузнецов, которые занимаются художественной ковкой.

Преимущества сеток от заводских производителей:

широкий ассортимент выбора сеток;
сетки изготавливаются из качественного материала, поэтому они будут долго служить;
можно заказать сетку по специальному проекту, если банная печь имеет конструктивные особенности.

Какие свойства камня учитывают при укладке

На выбор камней для бани влияет их стоимость, а также ряд физических и химических свойств. В первую очередь это:

безопасность – при нагревании и испарении с него воды камень не должен выделять опасных для здоровья веществ;
прочность, напрямую зависящая от термостойкости – материал не должен разрушаться от воздействия высоких температур;
теплоёмкость – способность накапливать большое количество тепла и долго его удерживать.

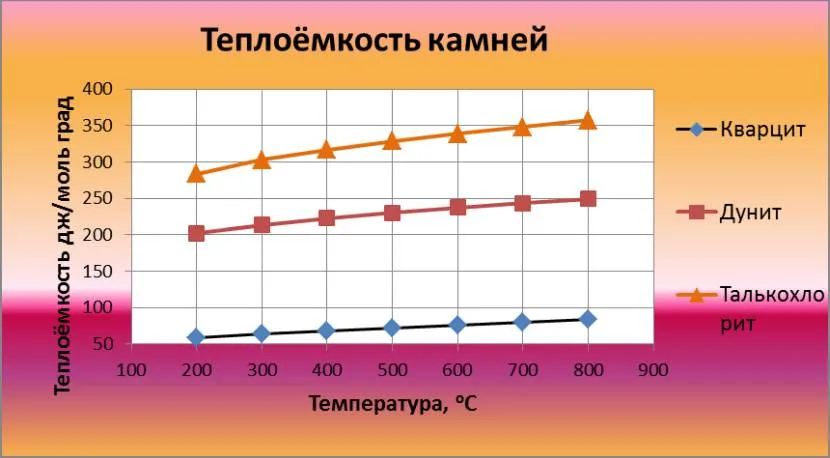

Теплоёмкость зависит от температуры нагреваИсточник pinimg.com

Полным набором этих важных характеристик обладают далеко не все каменные породы, поэтому заполнять каменку валунами неизвестного происхождения, найденными на берегу реки или в горах, нельзя. Лучше покупать их в специализированных магазинах, заранее поинтересовавшись свойствами выбранного наполнителя.

Но перечисленные свойства мало влияют на то, как правильно укладывать камни в банную печь, чтобы получить от них максимальную отдачу и пользу. Тут важнее учитывать теплопроводность и размер. А если большое значение придаётся эстетической составляющей интерьера парной, то и внешний вид.

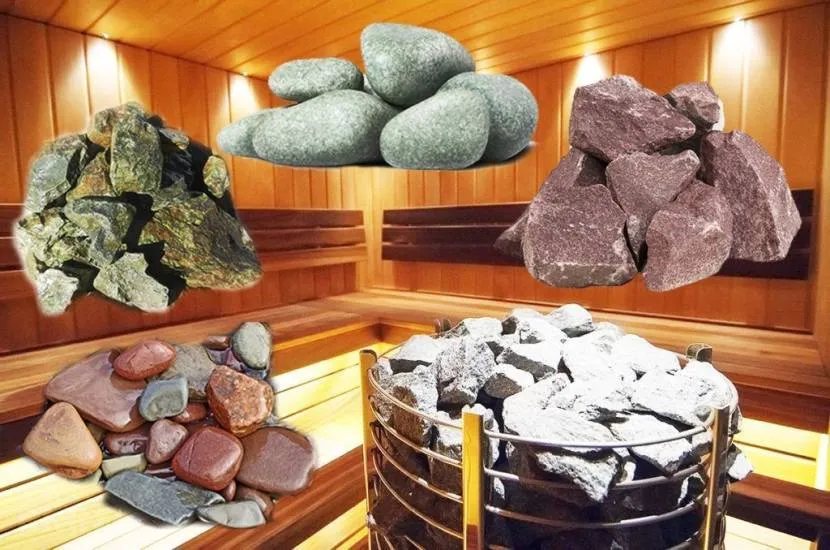

Камни отличаются цветом, формой, видом обработкиИсточник 6gran.ru

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Зачем нужна вентиляция в бане?

Баня требует регулярного своевременного обновления воздушных масс, что обеспечивает максимальный комфорт от принятия банных процедур и высокую безопасность для банщиков. Правильно организованная вентиляция в бане позволяет продлить срок службы постройки до 50 лет и более.

Тип и схема устройства вентиляционной системы подбираются индивидуально с учетом используемых для строительства материалов и размеров парилки.

Система вентиляции решает в бане ряд важных задач:

Обеспечивает приток свежего воздуха.
Выводит продукты сгорания, вредные вещества и углекислый газ.
Предупреждает процессы коррозии и гниения древесины (качественная и эффективная просушка помещения парной).

Вентиляция поддерживает в бане оптимальный уровень температуры и влажности. Влажный пар, температурные перепады и интенсивный жар разрушают деревянную отделку и строительных конструкций. В таких условиях дерево способно прослужить только при обеспечении интенсивного воздухообмена. При этом отсутствие постоянного притока свежего сухого воздуха приведет к необходимости замены внутренней обшивки уже спустя 3-5 лет.

Пол в бане постоянно контактирует с водой, без качественного проветривания он разрушится спустя 2-3 года

Именно поэтому над вопросом вентиляции пола важно позаботиться еще на этапе строительства

При работе вентиляции не должен нарушаться характерный для бани температурный режим (относительно распределения температурных потоков). Воздушные массы с самой низкой температурой должны находится на уровне пола, а с самой высокой – исключительно у самого потолка.

Грамотно выполненная вентиляция в бане обеспечивает приток свежего чистого воздуха в помещение парной и отвод отработанных воздушных масс с углекислым газом, что предотвращает угар банщиков при длительном пребывании в парилке. При этом вентиляционная система не должна отводить свежий воздух.

Варианты внутренней отделки дымоходов

Зачастую все капитальные печи, камины и котлы устанавливаются на первом этаже, а иногда даже в цокольной части здания. Соответственно дымоход будет проходить через 3 уровня и каждый уровень нам придется отделывать:

Сектор от печи, до межэтажного перекрытия или чердака;
Зона чердачного перекрытия или второго этажа;
Переход через кровлю и часть конструкции находящаяся на кровле.

Варианты дымохода в двухэтажном доме.

Отделка дымохода над печью

В данном случае все зависит от того, с каким отопительным агрегатом вы имеете дело. Кирпичные печи и камины, как правило, имеют такую же кирпичную трубу. Подобные конструкции редко нуждаются в дополнительном декоре, так как кирпич уже сам по себе смотрится хорошо.

Но если для возведения дымохода был использован второсортный кирпич или отделочный материал вообще не подходит под выбранный вами дизайн, то вам остается выбирать между навесными жаропрочными панелями, укладкой плитки и штукатуркой.

Не трудно догадаться, что самая высокая температура дымовых газов — на выходе из топки. Поэтому монтировать теплоизоляцию и поверх нее обустраивать какой-то экзотический декор я не советую. Ведь печь вы построили для того чтобы было тепло, а если «закутать» ее в теплоизоляцию, то все тепло улетит.

Кирпичный дымоход над камином.

Первый попавшийся кафель для облицовки может не подойти. Глазурь на обычной плитке попросту потрескается от температуры. На Руси издревле для отделки печей и каминов использовались так называемые изразцы. Если не вдаваться в тонкости технологии, изразцы это тот же кафель, только жаропрочный.

Но цена на высокохудожественные красивые изразцы, мягко говоря, пугает. Более доступным вариантом будет облицовка клинкерной плиткой. Ассортимент клинкера в магазинах огромен. Плюс весь подобный материал является жаропрочным.

В данном случае нас интересует плитка с двойным обжигом. Она пористая, а значит, не будет так сильно греться. Узнать ее можно по маркировке — на язычке пламени будет стоять цифра 2.

Решетка с заглушкой для бани

Вы можете купить производственную вентиляционную решетку для бани. Лучшими считаются изделия финского производителя Harvia. Но при желании решетку можно сделать своими руками.

Изготовление решетки с задвижкой для бани

Вентиляционные решетки для бани с задвижкой традиционно изготавливаются из дерева. Заглушки с металлическими ручками категорически запрещено использовать в парилке. В таком случае можно получить ожог, регулируя приток воздуха в нагретом помещении. Оптимальный материал — ольха или липа. Они лучше всего переносят перепад температуры и влажности. Хвойные породы также нежелательно использовать. При нагревании они выделяют смолы, о которые тоже можно обжечься.

При изготовлении решетки придерживаемся такого алгоритма действий:

Делаем замеры вентиляционного отверстия и нарезаем четыре рейки для сборки рамы. Рассчитывайте размеры так, чтобы рама с каждой стороны отверстия выступала на несколько сантиметров. Оптимальная толщина реек — 2-3 см.
Фрезеруем вдоль рейки по одной стороне углубление в 0,8 см. Шлифуем все детали рамы мелкозернистой бумагой.
Одну рейку по высоте полностью срезаем на 0,8 см. Это нужно для свободного движения заглушки.
Собираем каркас. В качестве крепежей используем деревянные нагели или оцинкованные гвозди. Выфрезерованные отверстия должны находиться с одной стороны.
По высоте рамы вырезаем отдельные элементы решетки, сечением 1*0,5 см или 0,5*0,5 см. Отшлифовываем их.
Закрепляем элементы на каркасе с шагом 0,3 см. В качестве крепежей лучше всего использовать оцинкованные саморезы.
Из прочного деревянного полотна вырезаем задвижку толщиной 0,5 см по периметру рамы с учетом выфрезерованного участка. Шлифуем поверхность и приделываем деревянную ручку.
Между верхней и нижней рейками, в стороне, противоположной от ручки заглушки, прибиваем еще одну рейку толще рамы. Она будет держать задвижку.
В отверстие между каркасом и прибитой рейкой вставляем заглушку. Она должна поместиться в выфрезерованные для нее пазы и легко двигаться по ним.
По аналогии изготовьте вторую решетку, так как для оборудования вентиляционной системы нам понадобится два таких изделия. Их устанавливают на приточном и выходном отверстии.

Обратите внимание, что всю древесину после шлифовки необходимо пропитать антисептическим составом и антипиреном

Монтаж решетки с заглушкой в бане

Перед монтажом необходимо зафиксировать гофрированную трубу в вытяжном канале, которую обычно продлевают на уровень выше крыши для увеличения тяги. Помните, что воздуховод желательно делать как можно более коротким и прямым. В таком случае эффективность вентиляционной системы будет максимальной. Саму решетку фиксируем в таком порядке:

Устанавливаем в отверстие конструкцию так, чтобы задвижка беспрепятственно могла ходить по пазу.
С помощью гидроуровня проверяем ровность положения.
Фиксируем прочно к стене с помощью оцинкованных саморезов. Шляпки металлических крепежей заглубляем в древесину.

Этим способом устанавливается вентиляционная задвижка как на приточном, так и на выходном отверстии.

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Где взять

Речные камни для парной

Об этом мы уже говорили в статье о том, как выбирать банные камни. Тем не менее, можем повториться. Есть два основных источника: природа и магазин. Те, кто обладает некоторым опытом отличения непригодных осадочных горных пород, могут собрать «урожай» в поле, лесу или на берегу горной реки. Местные жители могут подсказать, где найти подходящие камни в печку для бани, заодно покажут, как они выглядят.

Если же вы не располагаете подобным опытом, а местные сами покупают в магазине, то остается только последовать их примеру. Для того же, чтобы нечестные продавцы не смогли вас обмануть, читайте уже упомянутую нами статью или же (если уже придумали, на чем остановить выбор) статью про конкретную породу- обычно мы даем информацию о способах проверки качества и подлинности. Вот о каких горных породах можно почитать у нас:

Кварц и малиновый кварцит
Жадеит
Порфирит
Талькохлорит
Дунит
Габбро-диабаз
Нефрит

Помимо этого есть статья о том, какие камни для бани, сауны лучше.

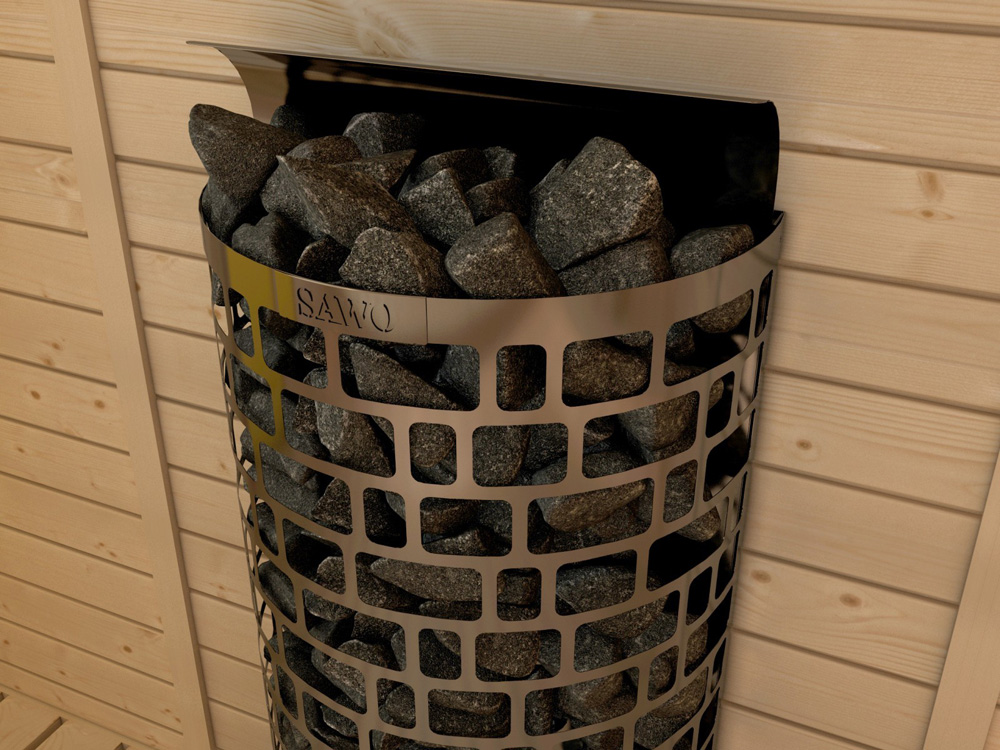

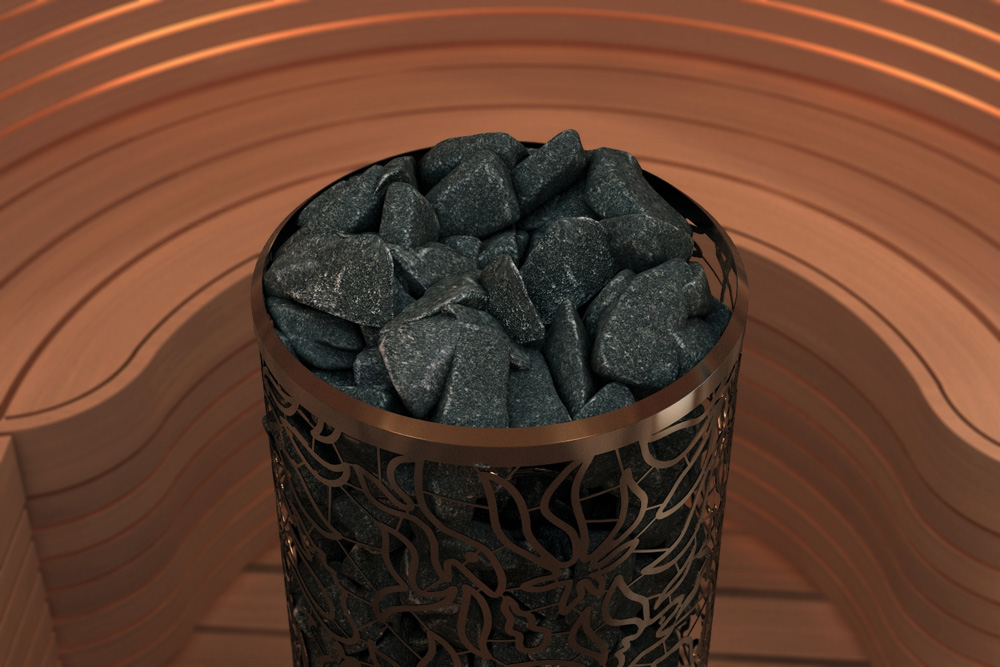

Выбор сетки для бани

При выборе сетки для камней в баню учитывайте высоту трубы, на которую устанавливаете сетку и наружные размеры сетки, чтобы она не выходила за размеры печи. Расстояние между сеткой и потолком должно быть не менее 300 мм, причем экран на потолке из нержавейки, фиброцементной плиты или плиты фаспан обязателен, если расстояние менее 600 мм. Сетка для камней может быть уже с трубой (сэндвич-сетка) или без трубы. Во втором случае она обычно разборная и может быть установлена уже на существующий дымоход, без необходимости разборки дымохода

Также обратите внимание на материал из которого изготовлена сетка для камней – это может быть крашеная конструкционная сталь или нержавеющая сталь. Материал стали обычно подбирают по желанию в сочетании с внешним видом банной печи.

Изготовление конструкции

Приспособление выгодно сделать самостоятельно, поскольку заводские изделия стоят в 2-3 раза дороже, чем труба дымохода. Для работы понадобятся следующие материалы:

Лист нержавеющей стали или его остатки после изготовления теплового экрана в парной и места перед печной топкой.
Сетка из нержавеющей проволоки с не слишком большими ячейками, которые смогли бы удерживать находящиеся внутри камни.
Полоски из нержавеющей стали. Они придадут конструкции жесткость и сделают более красивой на вид.
Затяжные алюминиевые заклепки. Ими полоски нержавейки крепятся к сетке методом насквозь.

На заметку! Нельзя изготавливать элементы печи и использовать в парилке изделия из оцинкованной сетки и железа. Под воздействием высокой температуры цинк выделяет в воздух ядовитые вещества.

Чтобы закрепить сетку, на дымоходе делают специальные «ушки», которые потом стягивают болтами. Благодаря такой конструкции, сетку для трубы в баню надевают уже после завершения монтажа печки.

Чем большую часть дымопровода вы закроете, тем лучше. От раскаленных частей канала уменьшится вредное излучение, микроклимат в парной станет мягче и, благодаря аккумуляции тепла, парилка долго останется теплой. Такое «одеяние» не дает стенкам канала, по которому отводится дым, перегреваться и время его службы увеличивается.

Такое изделие можно сделать самостоятельно

Камни подбираются из пород диабаза, малинового кварцита и талькохлорита. Они отличаются красотой и долговечностью, хотя, некоторые используют речную гальку. В данном случае подходит материал определенного размера, ведь пространство между трубой и сеткой должно составлять 3 см.

Это интересно: Баня из глиночурки: советы эксперта

Изготовление своими руками

Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

Конструкция печи в разрезе

В ходе изготовления понадобятся инструменты и оборудование:

сварочный инвертор;
угловая шлифмашина с диском для зачистки и для отрезания металла;
наждачная бумага;
электроды;
ручной слесарный инструмент.

Из материалов понадобится:

Уголок 40*40 длиной 80 см- 4 шт., длиной 28 см- 8 шт.;
Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.;
Жаростойкая эмаль, растворитель, кисть, ветошь.

Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.

Расчеты

Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

Примерные размеры печи

Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется.Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков.

Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:

Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
Зачистка от ржавчины и механических загрязнений зоны сварки.
Обезжиривание зоны сварки.

Далее начинается сборка сетки:

сварить короткие уголки в два квадрата; верхний собирается полками внутрь, а нижний – наружу;
к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику; к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат;
разметить места крепления прутков по 4 с каждой стороны квадрата; прихватить прутки с внутренней стороны уголков;
на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости;
убедиться в соответствии всех размеров и углов конструкции проектным значениям; проварить полностью все швы;
зачистить шлак и окалину.

Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.

После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.

Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода. Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла

Трубу на время работы нужно защитить от брызг расплавленного металла

Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.

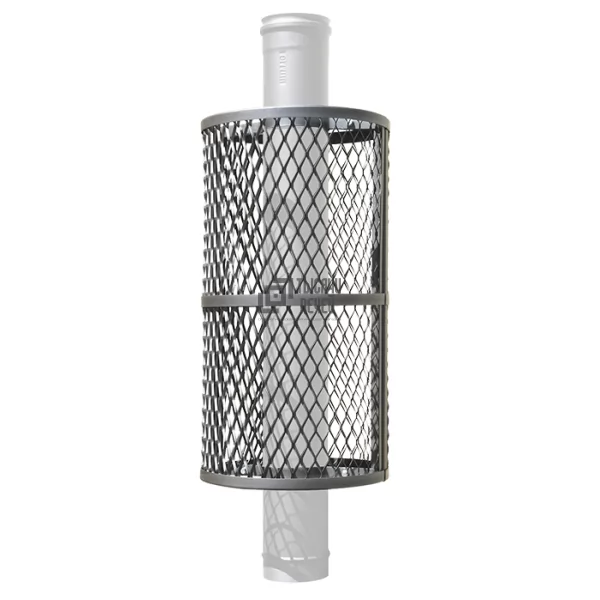

Сетка на трубу для камней своими руками

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Камни для каменки

Камни для каменки желательно покупать в специализированных магазинах. Камни неизвестного происхождения, подобранные в местах различного вида производств и дорог, могут содержать вредные химические соединения. Например, на железнодорожных насыпях камни обрабатывают креозотом. Их применение будет опасным для вашего здоровья. Можно использовать морскую и речную гальку, камни лучше брать приплюснутые, из войдет в каменку больше, укладка будет плотнее и вода не попадет на металл печи. Нельзя брать мягкие камни типа известняка. Как правильно укладывать камни в каменку смотрите на рисунке ниже.

Для начала камни следует промыть в проточной воде жесткой щеткой. Большие камни кладут на дно каменки, чтобы они прилегали к металлической поверхности стороной с большей площадью. Это увеличивает площадь соприкосновения. Маленькие камни плотно закладываются между большими камнями.

Не нужно укладывать камни сверх верхнего уровня каменки. Они не прогреются до температуры, необходимой для качественного парообразования.

Рекомендуется использовать защитную сетку для корзины каменки. Она предохраняет каменку от переполнения, а так же может использоваться для запаривания веника и защиты камней от попадания на них листьев.

Правильная укладка камней в печь-каменку:

Диаметр камней не должен быть больше 15 см,
Лучшими видами камней являются: оливин, оливин-долерит и перидотит. Популярный габбро-диабаз дешевле, но не лучший вариант. Он долго набирает тепло и быстро остывает. Кроме того, он может разрушаться и засорять колосники печи, т.е. его надо регулярно перебирать, выбрасывая разрушающиеся камни,
При укладке убедитесь, что между камнями циркулирует воздух,
Не наваливайте камни на решетку вокруг места для укладки камней или поверх нее,
Не кладите камни между решеткой и корпусом каменки.

Критерии, по которым следует выбирать сетку

Толщина прутов. Если сетка изготовлена в виде ажурной корзины, то при нагреве камней и их весе, она может изогнуться и потерять свой товарный вид.
Материал для сетки. Лучшим материалом является жаропрочная сталь или нержавейка.
Цена сетки зависит от завода-изготовителя, материала, из которого она изготовлена. Сетка от известных производителей будет стоить дороже. Но дорогое изделие оправдывает свою высокую цену долгим сроком эксплуатации.

Установку сетки для камней на печь или дымоход надо доверить профессионалам, которые знают, как отцентровать ееу для камней на корпусе печки, чтобы не было перекоса в одну или другую сторону.

Заказать отделку русской бани или финской сауны, вы можете на нашем сайте или позвонив по телефону: 8 (499) 110-97-56.

44Вернуться к списку

Выбор камней и их укладка

Камни необходимо подобрать из пород диабаза, талькохлорита или малинового кварцита. Они не только имеют красивый внешний вид, но еще и долговечность. Многие для каменки выбирают речную гальку. В этом случае нужно учесть, что она должна быть определенного размера. А перед укладкой обязательно нужно вымыть все камни.

Процесс укладки камней можно назвать забрасыванием. Нужно взять четыре больших камня одинакового размера и положить их в четыре разные стороны вокруг трубы. Это позволит сделать изделие равноудаленным. Затем остальные камни можно забрасывать сверху на эти.

Со временем из-за воздействия температуры сетка может деформироваться, а камни в ней проседать. Чтобы это не случилось нужно выбирать калиброванный камень или, другими словами, чтобы он был равен по размеру ширине между трубой и изделием. Также лучше выбирать круглый камень. Таким образом, он сможет сформировать ровный слой вокруг трубы. Мелкие же камни помогут закрыть пространство между большими камнями.

На первый взгляд, каменка, сделанная своими руками, может получиться невзрачной, но не стоит обращать на это внимание, ведь главное, не красота, а польза. Со временем можно ее преобразить и она прослужит долгие годы

Использовать сетку-каменку можно для любой печи, но только не из кирпича, потому что она имеет меньшую инерционность. Благодаря сетке на трубу из аккуратно уложенных камней в бане создастся другая атмосфера, она защит печь и воздух в парилке, а также здоровье человека. Печь в бане приобретает оригинальный вид, и времяпровождение будет приятным и долгим, а окружающие смогут оценить ваш труд по достоинству.

Сооружение сетки

Делать экономайзер для камней лучше собственными силами, так как аналогичное изделие, изготовленное в производственных условиях, стоит в несколько раз дороже по сравнению с ценой на трубу дымохода.

Чтобы самостоятельно изготовить сетку для камней на трубу в баню, нужно подготовить материалы, среди которых:

Лист нержавейки или его обрезки, оставшиеся после обустройства теплового экрана в помещении парной или укладки металла на место, находящееся на полу перед топкой печи.
Сетка, сделанная из нержавеющей проволоки с небольшими ячейками, которые смогут удерживать камни, расположенные внутри ее.
Полоски нержавейки. Благодаря их использованию конструкция приобретает более привлекательный вид и жесткость.
Затяжные заклепки из алюминия. С их помощью полоски стали крепят насквозь к экономайзеру.

Крепится корзина для камней на трубу при помощи специальных «ушек», которые помещают на дымоход и затем стягивают болтами. Надевают экономайзер после завершения установки печного агрегата. Чем большая часть дымохода будет прикрыта, тем лучше. Данное приспособление не дает стенкам дымоотводящего канала перегреваться, в результате чего увеличится продолжительность его эксплуатации.

Камни, которые помещают в сетку, выбирают из таких пород как, например, диабаз и талькохлорит, поскольку они долговечны и отличаются достойным внешним видом. Материал должен быть соответствующего размера, поскольку расстояние между этой конструкцией и трубой должно быть равно 3 сантиметрам.

Можно ли получить хороший пар от сетки?

Отвечаем: можно.

Обратите внимание на конструкцию печей линейки «Домна-Сетка» нашего производства. С нее можно снять огромное количество пара

При проектировании мы ориентировались на эстетику природного камня, но не забыли о функциональности. В наших печах сеткой покрыты только боковые поверхности топки, которые излучают мягкое тепло. Передняя и задняя стенки представляют собой конвекционные кожухи. В этих печках мы сохранили закрытую каменку. Именно от них вы получите идеальный легкий пар.

Еще одно интересное решение представлено печами «Сибирский утес». Снимать пар можно, не дожидаясь полного прогрева каменки, а встроенный парообразователь позволяет легко добиться требуемой влажности.

Как подготовить камни к укладке

Если вы установили новую печь, перед закладкой камней её нужно хорошо протопить, полностью заполнив бак водой. Огонь в топке поддерживают не менее 2,5-3 часов, до тех пор, пока не исчезнет запах от выгорающей краски и других материалов, использованных при изготовлении печки.

Перед тем как укладывать камни в каменку для бани, их необходимо отмыть от пыли и грязи. Эта процедура необходима любым камешкам – как купленным в магазине, так и собранным самостоятельно. Можно воспользоваться щёткой или губкой для мытья посуды с жёстким абразивным слоем.

Видео описание

Как мыть камни, смотрите в видеоролике:

Параллельно с мытьём их можно протестировать на наличие невидимых глазу трещин: если они есть, то от опущенного в воду камня с дефектом пойдут воздушные пузырьки. Такой экземпляр лучше отбраковать – он быстро расколется под действием высокой температуры, особенно если поддавать пар холодной водой.

Как часто требуется замена камней

Долговечность и термостойкость каждой породы зависит от её исходных характеристик и от режима эксплуатации бани. Самым большим сроком службы отличается базальт – он выдерживает до тысячи циклов нагревания и остывания. Есть породы, у которых этот показатель в несколько раз меньше.

Нельзя точно сказать, в какой момент камень станет «мёртвым» и потеряет способность удерживать тепло. Это становится понятно, когда возникают изменения в работе парилки: она дольше греется и быстрее остывает. В этом случае следует провести переборку камней и их полную или частичную замену.

Но лучше не ждать до последнего, а регулярно производить ревизию каменки, выгружать камни, очищать их от налёта и нагара, удалять расколотые и пористые экземпляры – толку от них уже мало.

Видео описание

Что происходит с камнями за несколько лет эксплуатации, и как эти изменения влияют на микроклимат в парной, рассказывается в следующем видео:

Нюансы установки

Сетка с камнями весит немало, смещение конструкции может серьезно повредить трубу дымохода. Поэтому ее требуется надежно закрепить.

В горизонтальных ребрах нижнего квадрата конструкции нужно просверлить по два отверстия под саморезы. В верхнем листе банной печи потребуется проделать ответные отверстия меньшего, чем у самореза, диаметра. Сетка устанавливается на печку и крепится к ней саморезами. Далее в нее опускается первая секция трубы дымохода, присоединяется к выходному патрубку. После монтажа всех секций дымохода можно приступать к загрузке камней.

Не стоит просто наваливать камни горкой. Существуют определенные правила их раскладки. Сначала необходимо рассортировать камни по размеру. Вниз кладутся самые крупные камни, плоской стронной к печке. Следующий ряд заполняют менее крупными, выкладывая их ровной стороной к дымоходу. Так, постепенно уменьшая размер, докладывают камни до верха сетки. После первой протопки возможна некоторая усадка камней. В этом случае сверху можно доложить оставшиеся.

Сетка для каменки позволяет разместить камни так, чтобы они быстро прогревались и эффективно отдавали тепло. С помощью такой конструкции будет получаться горячий, мягкий, и ароматный пар. В магазинах предлагают большое количество разнообразных моделей, но самую простую домашний мастер вполне может сделать своими руками.

Нюансы установки

Вопросы и ответы

Рассмотрим несколько наиболее частых вопросов, возникающих у большинства неопытных домашних мастеров:

Какая конструкция сетки надежнее — из листового металла, полос или проволоки?

Считается, что наибольшей прочностью и надежностью отличаются корзины из листового металла с частой перфорацией. Однако, с точки зрения надежности и эффективности, оптимальны стержневые конструкции — они прочнее сеток из полос, и не экранируют камни при теплоотдаче или испарении воды.

Какой внешний диаметр лучше выбрать?

В среднем, внешний диаметр сеток примерно в три раза больше диаметра дымовой трубы. Оптимальным размером считается 330 мм — камни достаточно надежно закрывают трубу, но и не создают слишком толстый слой, снижающий эффективность теплоотдачи.

Есть ли зависимость от высоты корзины?

Высота емкости не оказывает заметного влияния на теплоотдачу или парообразования. Оптимальным вариантом считается сетка, полностью закрывающая одноконтурный (однослойный) участок дымохода. Необходимо понимать — всегда можно уменьшить высоту каменной засыпки и получить нужный результат.

Какой способ соединения лучше, сварка или заклепки?

Сварные соединения в процессе остывания набирают напряжения, которые впоследствии могут деформировать корзину. Соединение на заклепки слабее в механическом отношении. Однако, оно более стабильное, точечное. Оно не способствует деформации обруча или цилиндра.

Как снизить вес каменки, если делается высокая корзина?

В таких ситуациях можно уменьшить диаметр верхней части. Она нужна только для создания экрана от инфракрасного излучения, поэтому, диаметр емкости не столь важен. Однако, не следует уменьшать его на слишком большую величину — труба должна быть полностью закрыта камнями.

Сетка для камней на банную печь

Конструктивные особенности сеток для камней

Какие свойства камня учитывают при укладке

Способ укладки камней

Зачем нужна вентиляция в бане?
