Что такое байпас в стабилизаторе напряжения?
Что такое байпас в стабилизаторе напряжения?
Что такое байпас в стабилизаторе напряжения?
Слово байпас в переводе с английского (Bypass) означает – обход. Подобным механизмом оборудованы большинство современных электроприборов (средней и высокой мощности) применяемых для сглаживания отклонения входной электроэнергии в однофазной и трёхфазной сети. Bypass или как его ещё называют «Транзит» – это очень удобная и полезная функциональная возможность, которая дополнительно используется в стабилизирующих устройствах независимо от их предельной мощности. При включении специальной тумблеров, рубильника, кнопки, реле незамедлительно происходит переходной процесс на режим питания всей электротехники напрямую через потребительскую сеть. Другими словами в момент использования ручной функции байпас никакого выравнивания пониженного или повышенного электроснабжения не происходит. Если вам интересно данные сетевые устройства предлагаем ознакомиться с нашим каталогом стабилизаторов напряжения с байпасом. В некоторых стабилизаторах напряжения эта полезная возможность выполняется полностью автоматически за счет наличия системы самодиагностики, но в основном выполнена для переключения в ручном варианте исполнения, так как это более удобно и надёжно. Наглядная схема механизма Bypass представлена ниже.
Когда используют байпас в стабилизаторе напряжения?
Многие покупатели не до конца понимают основные цели действующего механизма работы при его переключении на режим обхода электрической сети, поэтому очень часто клиенты просто забывают про нее и никогда не пользуются в дальнейшем, а зря! Главные причины, когда можно воспользоваться данной полезной функцией следующие:
- Вы точно знаете, что на текущий момент времени общая входная мощность подключенных потребителей больше заявленной мощности самого стабилизатора напряжения (например, при подключении мощного сварочного аппарата, станка и т.д.).
- Рекомендуется включать данный режим функционирования в случаях, когда вы надолго уезжаете из дома, дачи, так как в его выполнении регулировки опасного электропитания просто нет никакой необходимости, ведь в это время вы ничем не пользуетесь.
- Часто применяется в ситуациях, когда требуется необходимость провести какие-либо профилактические работы со стационаром.
Если вы точно уверенны что, к примеру, днем, когда все на работе просадок и скачков не происходит можно также установить обходной режим, а пользоваться прибором лишь утром или вечером при наличии перепадов. Это, безусловно, поможет сократить износ самого электрооборудования, тем самым оно прослужит вам максимально продолжительное время.
Купить стабилизаторы напряжения 220В для дома с внутренней системой байпас можно у нас с доставкой в Москве и регионах по всей России. При опросе квалифицированных специалистов производящих установку, и обслуживание подобных устройств отмечают, что рассматриваемый обходной способ питания очень упрощает решение некоторых важных задач, которые время от времени приходится выполнять в каждом рабочем или жилом помещении будь то дом, дача офис или крупная промышленная организация. Помимо этого основываясь на измерениях в бытовой сети переменного тока и напряжения в 80% случаев, режим Bypass (Транзит) без опасения за технику можно включать в ночное время суток повышая тем самым долговечность универсального электроприбора.
Схемы подключения байпаса к стабилизаторам напряжения
По расположению относительно стабилизирующего устройства различают следующие виды байпаса:
Встроенный . Обходной путь располагается в корпусе стабилизатора, а на панели управления – орган переключения. В бытовых приборах встроенный bypass присутствует не всегда. Но для эксплуатации в сетях с нестабильными параметрами электрического тока рекомендуется приобретать модели с внутренним байпасом.
Внешний . Обходная цепь находится вне корпуса. Такой bypass можно собрать для каждого стабилизирующего устройства.
Встроенная функция bypass присутствует в электронных стабилизаторах «Каскад» мощностью от 4 кВа и промышленных стабилизаторах напряжения «Сатурн », что обеспечивает их удобное и оперативное отключение в случае нештатных ситуаций.
Источник
Байпас в электрике, что это?
Если вам встретился термин байпас (bypass) в электрике, например так обозначен один из режимов работы оборудования, схема подключения или управления, а вы не знаете что это такое и для чего используется – это статья для вас.
Понятие байпас заимствовано из английского языка, в котором есть соответствующий технический термин «bypass», дословно переводящийся как: обход или обвод. Что достаточно точно описывает принцип действия данного режима работы или схемы подключения.
Эффективнее всего суть байпаса в электрике можно описать на простом примере в схеме освещения:
Представьте простейшую схему подключения светильника в комнате через одноклавишный выключатель
В схеме участвуют два проводника:
— нулевой, идущий к лампе напрямую от электрического щита;
— фазный, подключенный к лампе через выключатель;
Теперь представьте, что выключатель сломался. Вы не можете управлять освещением и оперативно заменить выключатель, но свет в комнате вам необходим.
В таких случаях и применяется система байпас. К лампе пробрасывается дополнительный фазный провод от электрощита. Он идёт, минуя любые дополнительные коммутационные устройства, не заходя в выключатель.
В электрощите, соответственно, оба эти фазных проводника, один идущий через выключатель, а другой, идущий напрямую – байпас, подключены через переключатель.
В случае поломки выключателя, вы переключаете режим работы освещения – выбирая bypass и лампа светит, а вы можете сосредоточится на ремонте выключателя. Байпас это в прямом смысле обход, при нем коммутация происходит минуя все элементы оборудования, напрямую.
Конечно, в схеме освещения применять байпас чаще всего нецелесообразно, это был лишь наиболее наглядный и понятный пример, который описывает принцип действия такого режима работы.
Режим Байпас встречается в различном электрооборудовании, которое трансформирует или стабилизирует ток, а также коммутирует электрические цепи.
Так, например, практически каждый стабилизатор напряжения имеет режим работы байпас. Включая его вы пропускаете, обходите всю начинку устройства, и передаёте электрический ток с входных клемм на выходные без изменения.
Аналогично действует режим работы bypass в ИБП — Источнике, бесперебойного Питания. Электрический ток поступает к потребителям обходя все встроенные системы защиты, стабилизации и накопления энергии.
Теперь, я думаю, вы поняли что такое байпас в электрике. Но это ещё не все, ведь этот термин, применимо к другим системам, означает тоже самое. Так, например, в сантехнике, при подключении радиатора отопления и делая перемычку, которая позволяет циркулировать воде в системе минуя батарею – вы реализуете тот же байпас.
Источник
Назначение байпаса

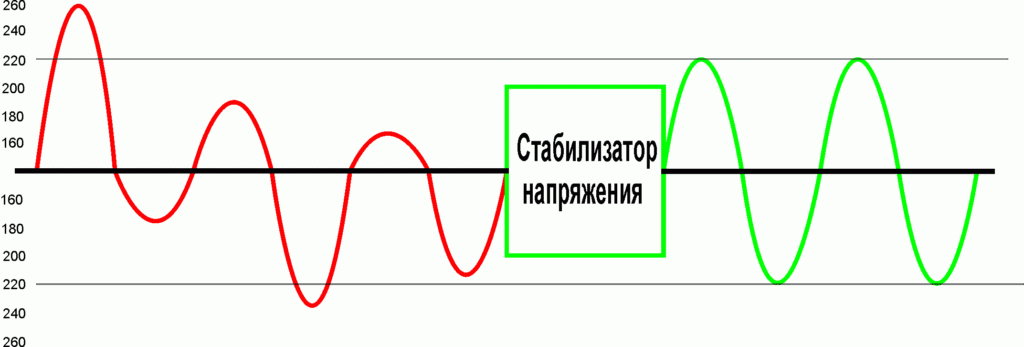

Особенностью любой энергосистемы являются периодические скачки или более плавные колебания напряжения. На этот показатель влияет много факторов: количество потребителей на линии, изношенность кабелей и другое. В итоге потребитель, помимо пониженного напряжения получает периодические скачки напряжения (особенно в пиковые нагрузки). Чувствительные электронные платы очень требовательны к этому показателю и часто выходят из строя именно из-за понижения или резких скачков напряжения.
Вот для чего и нужен байпас – он стабилизирует напряжение, сглаживает резкие скачки и приводит его показатели к приемлемым значениям.
Что такое байпас в стабилизаторе напряжения?
- страницу
- Статьи
- Что такое байпас в стабилизаторе напряжения?
Термин «байпас» происходит от английского слова bypass, которое переводится на русский язык, как «обход», «шунт».
Байпасом называют искусственно созданный обходной путь, который позволяет в случае необходимости исключить из общей схемы какой-либо элемент или участок, тем самым устраняя его влияние на конечный результат.
Применительно к автоматическим стабилизаторам напряжения включение режима байпас означает, что входной электрический ток поступает на выход без изменения характеристик, напрямую. Для активации такого обходного пути существуют ручной и электронный способы управления.
В каких случаях необходим режим байпас в стабилизаторах напряжения
Существует целый ряд причин, требующих включения bypass. Наиболее распространенные варианты:
- Подключение в локальную сеть, запитанную через стабилизатор напряжения, электроприборы, общая мощность которых выше выходной мощности стабилизирующего устройства. Режим bypass позволяет избежать аварийного отключения электропитания.
- Запланированный длительный перерыв в использовании электроприборов. В этом случае рекомендуется включить обходной режим, поскольку необходимость в регулировании параметров электрического тока отсутствует. Эта мера сокращает износ стабилизатора и продлевает его рабочий период.
- Осуществление обслуживания или ремонта стабилизирующего устройства.
- Значение напряжения в сети ниже рабочего диапазона стабилизатора. Если в локальной электросети присутствуют приборы, способные работать при пониженном напряжении, то пуск тока через обходную цепь позволит избежать полного отключения нагрузок.
- Подключение в сеть приборов с большой пульсацией характеристик тока, например, сварочного трансформатора.
Существуют и другие нештатные ситуации, в которых понадобится включение обходного режима для оперативного исключения стабилизатора из общей электросети.
Виды байпаса в стабилизаторах напряжения
По способу приведения в действие различают ручной и электронный байпас.
- Ручной (механический). Для переключения в обходной режим применяются рубильники, переключатели, которые могут располагаться на любой панели корпуса. Механический способ обычно применяется во внешних байпасах однофазных стабилизирующих устройств с целью предотвращения их выхода из строя при нештатных ситуациях. Он используется в устройствах, мощность которых превышает 3 кВА, поскольку они подсоединяются к сети на клеммах и отключить их оперативно не получится. Обходной режим с ручным управлением включается в работу только после выключения стабилизатора. Снова включить в сеть стабилизатор можно после обесточивания обходного пути. Это означает, что потребители на краткое время будут лишены электропитания. Поэтому производить подобные переключения, например, при работающем компрессоре холодильника не рекомендуется.
- Электронный на полупроводниковых элементах. Bypass в этом случае включается автоматически в соответствии с установленным алгоритмом. Это происходит в случае поломки какого-либо узла аппарата, при резких изменениях параметров питающего тока, в других нештатных ситуациях. Активировать байпас с электронным управлением можно с помощью кнопки, расположенной на панели управления прибора. Если обходная цепь автоматически включилась из-за выхода характеристик тока за установленные пределы, то при их возвращении в норму произойдет автоматическое отключение bypass.
Схемы подключения байпаса к стабилизаторам напряжения
По расположению относительно стабилизирующего устройства различают следующие виды байпаса:
- Встроенный. Обходной путь располагается в корпусе стабилизатора, а на панели управления – орган переключения. В бытовых приборах встроенный bypass присутствует не всегда. Но для эксплуатации в сетях с нестабильными параметрами электрического тока рекомендуется приобретать модели с внутренним байпасом.
- Внешний. Обходная цепь находится вне корпуса. Такой bypass можно собрать для каждого стабилизирующего устройства.
Встроенная функция bypass присутствует в электронных стабилизаторах «Каскад» мощностью от 4 кВа и промышленных стабилизаторах напряжения «Сатурн», что обеспечивает их удобное и оперативное отключение в случае нештатных ситуаций.
Методы переключения в байпас
Переключение стабилизатора в режим байпаса можно осуществить внешним и внутренним переключателем. Они в свою очередь могут быть механическими или электронными.
Внешние устанавливаются по желанию потребителя. Использовать их очень удобно, если возникает потребность полностью обесточить и изъять устройство, например, для ремонта.
Самое простое внешнее переключение осуществляется встраиваемым в электрический щиток трёх позиционным кулачковым переключателем. Это механическое устройство позволяет одним щелчком производить переключение режима работы стабилизатора. Иногда регуляторы электроэнергии помещают в специально изготовленные для них шкафы. Их размещают в помещениях потребителя или на электрической опоре, рядом с участком. Такие шкафы могут изначально оснащаться внешними переключателями электронного или механического типа.
Внешним переключателем можно дополнить сеть стабилизатора любого типа, независимо от комплектации.
Механический способ
Встроенный механический переключатель работает аналогично внешнему. Переключение осуществляется тумблером или рукояткой. Такими переключателями оборудуют регуляторы мощностью от 3 кВА. Стабилизаторы меньшей мощности обычно изготавливают переносными, и оснащают обходными розетками. Режимы работы переключателей и розеток обозначают как «Стабилизация» и «Байпас».
Механические переключатели просты и надёжны. Поэтому уже давно и успешно используются в электрических схемах.
Отключение режима байпас производится в обратной последовательности.
Что делать если остановился или сломался электросчетчик в квартире?
Электронный способ
Электронное переключение осуществляется двумя способами – ручным и автоматически.
В ручном режиме, при нажатии на кнопку «Байпас», электрический сигнал поступает на реле или полупроводники. И уже ими включается режим обхода стабилизатора. При таком варианте переключения следует руководствоваться рекомендациями для механического способа.
В автоматическом режиме электронный способ переключения в режим байпас осуществляется процессором с помощью реле либо полупроводников. Автоматически электричество может запускаться в обход регулятора по двум причинам — это критические ситуации либо стабильное напряжение на протяжении длительного времени. В обоих случаях стабилизатор контролирует входящее напряжение.
Экстремальные ситуации могут быть вызваны перегрузкой или поломкой стабилизирующего устройства. Перегрузка обычно возникает из-за неисправности электроприборов либо подключения к домашней сети дополнительного мощного оборудования. При этом режим байпас включится, только если входящее напряжение соответствует норме. Если в этот момент напряжение внешней сети нестабильно, то стабилизатор просто отключит подачу электричества. Возвращение нормальных параметров (снижение нагрузки) автоматически вызовет переключение на режим стабилизации.
У некоторых регуляторов возможен автоматический перевод в обход, при стабильном напряжении подающей сети. В этой ситуации стабилизация электроэнергии не требуется. После переключения устройство контролирует параметры электрической энергии и включает режим стабилизации при необходимости.
Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях и исключает влияние человеческого фактора.
Разновидности
Байпас может быть механическим или электронным, внутренним или внешним, а также одно- или многофазным.
По способу коммутации различают механический или электронный байпас.
Механический (ручной) байпас
Приводится в действие непосредственно самим потребителем с помощью ручек, кнопок, тумблеров и других подобных приспособлений.
Механический характерен для внешнего однофазного байпаса, который используется в бытовых и универсальных стабилизаторах напряжения, где потребитель страхуется от аварийных ситуаций и предусматривает качественный уход за устройством.
Внешний однофазный байпас применяется в приборах мощностью от 3 кВА, там устройство подключается к сети с помощью клеммного соединения и, в случае аварийной ситуации, нет возможности просто взять и вытащить вилку из розетки.
На менее мощных стабилизаторах иногда просто делают дополнительные розетки в обход стабилизатора. Именно такой байпас реализован в модели IEK Simple мощностью 0.35 кВА:
Ручной (или механический) bypass включается только после предварительного отключения стабилизатора. На корпусе стабилизатора выключатели питания и байпаса обычно расположены рядом друг с другом, как бы намекая, что они взаимосвязаны.
Ручное отключение байпаса производится в обратной последовательности: сначала выключается собственно байпас и только после этого включается питания стабилизатора. Т.е. нагрузка при этом тоже на какое-то время оказывается обесточенной.
Электронный байпас
Работает на реле или полупроводниковых ключах, которые могут переключаться автоматически по заданному алгоритму (например, в случае нештатной работы стабилизатора) или управляться дистанционно с помощью органов управления на панели стабилизатора (нажали на кнопочку и байпас включился).
Применение электронного байпаса имеет следующие плюсы:
- по объективным причинам отсутствует человеческий фактор, контролирующий работу электрооборудования;
- мгновенная реакция на изменение характеристик питающего напряжения и/или нагрузки;
- быстрая активация аварийного режима работы в случае возникновения каких-либо нештатных ситуаций.
В случае срабатывания автоматического байпаса из-за критических параметров в работе стабилизатора, устройство начнет передавать нагрузку к потребителям непосредственно от сети. При возвращении параметров к нормальным значениям режим автоматически отключается.
По расположению относительно самого стабилизатора, байпас может быть внутренним (т.е. встроенным в сам стабилизатор) или внешним.
Внутренний (встроенный) байпас
Внутренний байпас — это схема обхода, которая реализована прямо в корпусе стабилизатора. Наружу выведен только переключатель байпаса.
Бытовые стабилизаторы далеко не всегда имеют встроенный байпас, поэтому при выборе прибора обращайте внимание на этот момент. В принципе, байпас для бытового стабилизатора — вещь удобная, но не обязательная
Однако, если планируется работа стабилизатора на режимах, близких к критичным, то функция байпаса может пригодиться.
Внешний байпас
Внешний — это когда цепь обхода собрана вокруг стабилизатора. Абсолютно любой стабилизатор (независимо от его мощности или количества фаз) можно снабдить внешним байпасом. Поэтому, если для ваших целей необходим байпас, а он не предусмотрен схемой стабилизатора, смело подключайте внешний байпас.
Схема внешнего однофазного байпаса
Вообще, схема, реализующая байпас, должна решить всего одну задачу: отключить фазные проводники от входа и выхода стабилизатора и замкнуть их напрямую. Нулевые проводники можно не трогать. Для этого идеально подходят трехполюсные кулачковые переключатели серии 4G (схема 56, на два положения).
Вот, например, схема байпаса для стабилизатора с использованием переключателя OptiSwitch 4G25-56-U-R114 (подойдет для мощности до 4 кВт):
Для более мощного стабилизатора, придется купить более мощный переключатель. Сама схема остается без изменений. Такие переключатели выпускают на токи от 10 до 100А, этого более чем достаточно для бытовых нужд. Естественно, чем больше у переключателя коммутационная мощность, тем он дороже. Например, для схемы байпаса к стабилизатору на 2.5 кВт подойдет переключатель 4G16-56 (16А, 1800 руб), а для стабилизатора на 10 кВт придется раскошелиться на 4G63/100-56 (100А, 10800 руб).
Все разновидности кулачковых переключателей серии 4G приведены в этом документе (pdf-файл, 12 Мб).
Схема внешнего трехфазного байпаса
Следует отметить, что для трехфазных моделей, потребуется коммутация не только всех трех фаз, но и нейтрали. Ну и, соответственно, схема байпаса для трехфазного стабилизатора разрастается в четыре раза.
Что такое байпас
Многих людей интересует вопрос: байпас в стабилизаторе что это такое? Байпасом называют оперативный переключатель режима работы прибора. Он может быть ручным и автоматическим, внешним и внутренним. В его функциональные «обязанности» входит не допускать перегрузку мощности СН, реагировать на запылённость окружающей атмосферы, выбирать щадящий режим работы при резком снижении входного напряжения. Всё это способствует безопасной работе стабилизатора и запитанных от него потребителей.
Управление байпасом
При выборе СН опираются на его технические характеристики. Не последнюю роль играет ценовой фактор. Купить требуемый прибор или устройство можно, не выходя из помещения, в интернет магазине.
Понятие байпас
Каждый из специалистов, имеющих техническое образование, или же просто человек, столкнувшийся с установкой системы отопления (к примеру), знает, что такое байпас, принципы его работы и установки.
Однако, большинство людей, услышав впервые это слово, навряд ли догадаются, что оно каким — либо образом связано с той же самой системой отопления. Конечно, слово байпас не имеет русских корней. Это русский эквивалент английского слова bypass, дословный перевод которого означает «обход».
Если обратиться к научному понятию этого слова, то Большой энциклопедический политехнический словарь дает следующее определение: «Байпас — обвод, параллельный прямому участку трубопровода, с запорной или регулирующей трубопроводной арматурой или приборами (например: счётчиками жидкости или газа)».
Из определения видно, что в большинстве случаев данный термин используют в отношении систем водоснабжения/газоснабжения и т.п. Но, кроме того, такое устройство применимо также в системах жидкостного охлаждения ДВС, различных электронных приборах.
Если совсем упростить, то байпас — это труба или попросту перемычка, устанавливаемая между двумя трубами: подачи и обратки.
Способы переключения в режим байпас
Переключение стабилизатора напряжения в режим байпаса может осуществляться при помощи внутреннего или внешнего переключателя. Каждый из них, в свою очередь, делится на электронный и механический.
Внешние конструкции монтируются по желанию потребителя. Эксплуатация удобна, поскольку можно нажатием кнопки можно полностью обесточить прибор и достать его для технического обслуживания или ремонта.
Внешнее переключение реализуется встраиваемыми в распределительный щиток тремя кулачковыми позиционными переключателями. Также регуляторы электричества можно разместить в специальные шкафы. Еще на этапе изготовления могут оснащаться внешними переключателями электронного или механического типа.
Стабилизатор любого типа и модификации можно оснастить внешним переключателем. Главное по окончании работ привести его в рабочий режим регулятора электроэнергии.
Электронный метод
Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях Электронное переключение может осуществляться автоматически и вручную.
В автоматическом режиме электронное переключение осуществляется за счет процессора, реле или полупроводника. Автоматический запуск в обход регулятора может происходить из-за стабильного напряжения в течение длительного времени или в критических ситуациях. В каждом случае стабилизатор продолжает анализировать величины входящего напряжения.
Для активации ручного режима достаточно нажать на кнопку, в результате чего электрический сигнал поступит на полупроводники или реле. Они создают обходные пути. Для реализации этого способа необходимо руководствоваться правилами и предписаниями для механического способа.
Экстремальные ситуации в бытовых условиях возникают, как правило, в результате выхода из строя стабилизирующего оборудования или перегрузки электрических магистралей. Режим байпас автоматически включится лишь в том случае, если параметры входящего напряжения будут соответствовать нормам. Если же в этот момент времени параметры электросети будут нестабильны, регулятор напряжения попросту отключит подачу ресурса. Как только параметры нормализуются, произойдет автоматическое переключение на стабилизирующий режим.
Некоторые модели регуляторов могут осуществлять автоматический перевод в режим байпаса при стабильных параметрах подающей сети. В таких ситуациях стабилизация напряжения электрической сети не требуется. После переключения оборудования в режиме реального времени отслеживает параметры, и при необходимости их стабилизирует.
Механический способ
Механический стабилизатор напряжения Внутренний переключатель имеет аналогичный принцип работы, что и внешний. Переключение осуществляется при помощи рукоятки или тумблера. Ими оснащают оборудование мощностью более 3 кВ. Регуляторы напряжения меньшей мощности, как правило, делают портативными и оснащают конструкцию обходными розетками.
Механические переключатели в сравнении с электронными модификациями имеют весомые преимущества – просты в использовании и более надежны. По этой причине их продолжают применять в электрических схемах.
