Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
7. Устанавливаем декоративную рамку и пластиковые клавиши.
8. Подсоединяем источник света и проверяем правильность работы выключателя.

Как подключить двойной (двухклавишный) выключатель

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойной (двухклавишный) выключатель.

Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.

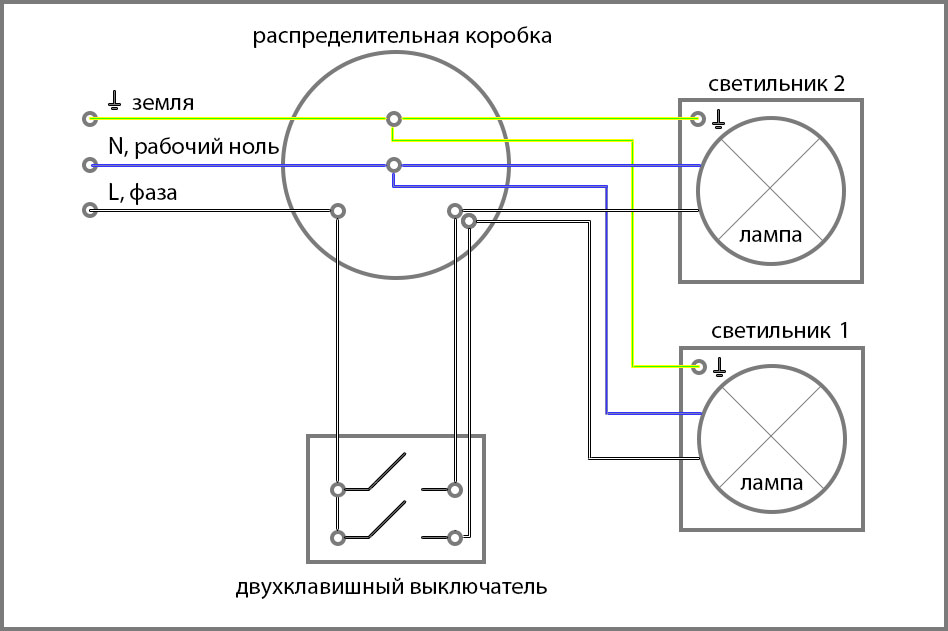

Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы. По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

Для установки нам понадобится:

— Отвертка плоская (индикаторная)

— Монтажный нож или устройство для снятия изоляции

— Пассатижи или бокорезы

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Модульный двухклавишный выключатель, в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.

Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

3

Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню

Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.

Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.

Источник

Схемы подключения

Схема подключения двухклавишного выключателя одинакова для всех случаев: при обслуживании двух групп ламп в одной люстре, при работе 2 осветительных приборов и даже при регулировке освещения в 2 помещениях.

Принципиальные моменты здесь следующие:

• ноль подается прямо к лампам или светильникам;
• ко входу на выключатель подводится фаза;
• к выходам на светильники или их группы подводятся два управляющих провода.

Если в светильнике только 2 лампы, подключение простое – провод к каждой лампочке. Если ламп 3 или больше, схема усложняется. Например, при обслуживании 3 светильников один управляющий провод подводится к светильнику 1, а два – к светильникам 2 и 3. При нажатии первой клавиши включается и выключается светильник 1, при нажатии второй – лампы 2 и 3. Таким образом можно создать разные режимы освещения: в 1, 2 и 3 лампочки.

Двухконтурная люстра – схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша – две лампы;
• средний свет – вторая клавиша – три лампы;
• сильный свет – обе клавиши – все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

Сборка электрической части

К патрону, в который вкручивается лампочка, подсоединяется 2 провода, один из них – 0, другой – фаза. Фазный провод имеет несколько цветов, но нулевой можно всегда определить по голубому цвету. Провод несущий положительный заряд подсоединяется в центре патрона, а нулевой подключается сбоку.

Рожки лампочек прикреплены к вогнутому основанию люстры, которое соединяет провода так, как того требует соответствующий выключатель – двухклавишный, одноклавишный либо трехклавишный.

Подключение люстры к двухклавишному выключателю.

Каждая клавиша включателя определяет сколько ламп засветится при нажатии на него. Если, к примеру, взять пяти-рожковую люстру, то первая клавиша переключателя будет зажигать 3 лампы, а вторая 2 или наоборот, в зависимости от желания.

В примере с 3-х рожковой люстрой все будет выглядеть следующим образом: 1-я клавиша выключателя зажжет одну лампу, а 2-я оставшиеся, либо иначе – от второй клавиши загорится одна лампа, от первой – две.

Нулевые провода, выходящие из боковой части патрона и фазные, которые выходят из его середины, сами по себе не имеют ни ноля ни фазы, но они задуманы для них. В любом виде светильника ноль не подается через включатель, а идет напрямую. Все нулевые провода, выходящие из патронов ламп, уходят в основу светильника и образуют в нем своеобразное сплетение. Провода, которые выходят из патрона и имеют положительный заряд распределяются в каркасе люстры на 2 группы. В зависимости от желаемой функции клавиши, включать 1 или 2 лампы, провода в этих группах могут распределяться по-разному.

В свою очередь, каждая из групп проводов, несущих положительный заряд и нулевое сплетение, подсоединяются по очереди к каждому из 3-х проводов центрального кабеля, проходящего через ствол светильника вверх. Выходящие из ствола провода подсоединяются к проводам идущим из распределителя: фазовые группы к проводам распределительной коробки несущими положительный заряд, а ноль к нолю.

Этапы подключения выключателей

В первую очередь:

• Составляется схема включения,
• Рассчитывается суммарная потребляемая мощность осветительных приборов;
• По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами
традиционно	лучше	ещё лучше	дёшево
ПВС	ШВВП	ВВГ	ВВГ-П	ВВГнг	ВВГнг-LS	ППВ	ПВ1	ПВ3
форма	круглая	плоский	круглый	плоский	круглый	круглый	плоский	круглый	круглый
2-3 жилы	1-жила
Свойства жилы	гибкая	гибкая	жёсткая	жёсткая	жёсткая	жёсткая	жёсткая	жёсткая	гибкая
изоляция	+	+	+	+	+	+	+	+	+
оболочка	+	+	+	+	+	+	—	—	—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

• На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
• С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Как правильно подключить люстру к двухклавишному выключателю

Для подключения люстры следует трехжильный кабель, выходящий из ствола светильника соединить с таким же проводом, отходящим от распределителя. Выходящие из распределительной коробки фазные провода подсоединяются к подобным проводам на светильнике, а нулевые к нулевым.

Чтобы правильно определить нулевые и фазные провода, можно воспользоваться индикатором напряжения.

.

При подключении люстры с применением заземления все соединения проводов в светильнике и переключателе проводятся по вышеописанной схеме. Различие лишь в том, что в распределительную коробку входит 3-й защитный провод бледно-зеленого цвета. Он выходит из распределителя и подсоединяется к металлическому каркасу люстры.

Необходимые инструменты

Для начала подготовим рабочий инвентарь. Нам потребуется:

• Индикаторная отвертка, необходима для проверки цепи и поиска фазы.
• Набор шлицевых и крестовых отверток, которые, вероятно, найдутся у каждого хозяина. Требуются для выполнения сборки и разборки конструкции.
• Мультиметр — самый главный прибор, который поможет проверить целостность соединения отдельных частей сети.
• Клеммная колодка облегчит сборку проводов при соединении. Для бытовых приборов подойдет колодка диаметром от 2 до 4 мм.

Все это можно приобрести в любом электротехническом центре, остальные приспособления можно найти дома: стул для работы под потолком, нож, изоленту и маркер.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Техника безопасности

Нет никакой необходимости полностью штудировать документацию по правилам работы с электрооборудованием. Можно оставить этот удел людям, готовящимся стать профессиональными электриками

Домашнему мастеру при простой операции в подключении люстры к источнику питания, необходимо знать только самое основное и важное

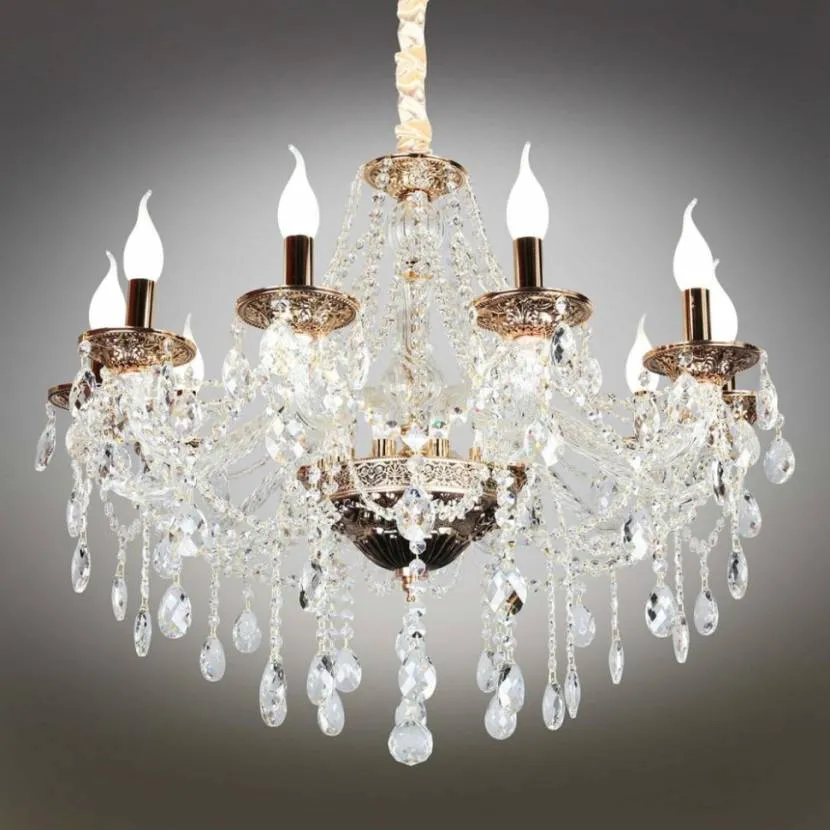

Подвесная люстра Omnilux Gadoni OML-74803-10, включенная на полный объемИсточник lustrof.ru

Три правила при подключении люстры через двойной выключатель:

1. Инструмент должен иметь качественную изоляцию рукояток.
2. Все работы выполняются только на обесточенных проводах. Напряжение на них подается лишь при тестировании и для проверки результата.
3. Монтаж выключателя освещения проводят только в разрыв фазного провода. Жила с нулевым потенциалом, а также заземление к люстре идет по отдельной проводке.

Нередко новички пользуются советами непрофессионалов. Одно из их утверждений гласит, что нет никакой разницы на какой из проводов монтировать выключатель. Потому что и разомкнутый контакт на нулевой жиле обесточит люстру. По сути, это правда.

Но по фазным проводам ток будет поступать до самых источников света. И тут существует два варианта. Самый безобидный, но неприятный произойдет, если используются люминесцентные светильники либо лампы-экономки. Они будут постоянно мерцать и при выключенном положении. А вот если домохозяйка решить вытереть пыль с люстры, она может получить и удар током.

Важным аспектом является правильное распределение проводов перед работой. Необходимо разделить все жилы по назначению. В обязательном порядке выделяют все фазные провода. Для этого существует определенная маркировка. Но иногда она отсутствует.

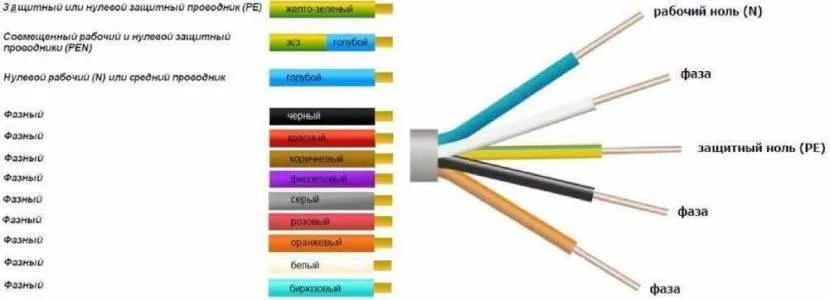

Маркировка проводов по цветуИсточник stroyday.com

Общепринято, что жила заземления имеет зеленый цвет и обозначается буквами РЕ. Изоляция рабочего нуля окрашена в синий цвет. Маркируется он литерой N. Фазный провод может быть разного цвета. Чаще всего применяют белый, черный и коричневый. В зависимости от количества жил в кабеле. Обозначается буквой L.

При отсутствии маркировки необходимо все провода прозвонить. Для этого используют мультиметр. Но для нахождения нуля подойдет и обычная индикаторная отвертка. Достаточно ее острием прикоснуться к оголенной жиле. При этом напряжение на провода должно быть подано. Если загорается индикаторная лампочка, то найден фазный провод. Отсутствие света на отвертке укажет на жилу с нулевым потенциалом.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Основные выводы

Произвести подключение люстры или потолочного светильника можно только, внимательно ознакомившись с основами электротехники и требованиями по безопасности.

1. Все работы должны проводиться только при отключенном на электрощите автомате.
2. Весь инструментарий необходимо подготовить еще до начала работ. Ручки должны быть изолированными.
3. В случае отсутствия маркировки можно произвести позвонку контактов с помощью индикаторной отвертки или вольтметра.
4. При группировке проводов необходимо объединять их в группы по «фазам» и «нулевкам».
5. Скручивая контакты прибора и домовой проводки, следует использовать клеммы или самостоятельно заизолировать места соединений.
6. Во всех новых домах присутствуют кабели заземления, которые необходимо соединять с их аналогами в приборах или при неиспользовании изолировать.

Основные правила подключения осветительных приборов распространяются на все конструкции: от самых простых до сложных. Зная схему, справиться с этой работой может даже начинающий мастер.
