Распиновка витой пары на 4 или 8 проводов: как правильно обжать

Проверяем обжатый кабель

Итак, теперь, когда у нас обжаты оба конца кабеля, настало самое время проверить наше создание на работоспособность. Для этого:

• воткните его коннекторы в соответствующие порты тестера кабелей или просто в два компьютера (ну или компьютер и роутер, к примеру). Следите за тем, чтобы лампочки у сетевого разъема мигали и у передатчика, и у приемника, причем характер этого мигания должен быть примерно одинаков;

• если тестер в каком-то месте начинает зажигать красную лампочку, обратитесь к указанному проводку – возможно, он недожался. То же самое касается и компьютеров – если сетевая карта не подает признаков жизни, а система не видит подключенный шнур, значит, обжимку следует произвести еще раз. Вот нам и пригодились запасные коннекторы.

Когда вы наконец добьетесь успешного соединения, можете смело использовать получившийся провод по назначению. Готово!

Необходимые инструменты для обжима

Для обжима понадобятся:

• Коннектор.
• Клещи для обжима или кримпер.
• Сетевой кабель.
• Канцелярский нож или стриппер.
• Тестер для кабеля.

Кримпер напоминает плоскогубцы с отверстиями. В них вставляется часть провода с разъемом. Он заменяется клещами для обжима.

Стриппер помогает снять изоляцию с проводов. Можно заменить его ножом или лезвием кримпера.

Тестер поможет проверить качество соединений. Если его нет, то можно приложить немного физической силы и потянуть за кабель для проверки.

Разъемами следует запастись на несколько штук больше, чем необходимо. Цена у них невысокая, но в случае возникновения проблем или неполадок в работе не обойтись без их поиска. Попробовать свои силы на ненужном участке провода тоже можно.

Разъем RJ-45

Разъемы RJ-45 представляют собой полый прозрачный пластиковый корпус с фиксирующим замком, внутри которого расположено восемь подвижных металлических контактов. В новом, необжатом разъеме контакты выходят за пределы корпуса, после обжима они вдавливаются внутрь, прорезая наружный изолирующий слой на проводниках, расположенных внутри кабеля «витая пара», и замыкаясь на проводящую жилу. Исходя из незначительных отличий в конструкции различают два типа разъемов RJ-45: с контактной вставкой и без таковой (разъем RJ-45 без контактной вставки показан на рис. 5.10). В дальнейшем мы будем рассматривать разъемы RJ-45 без контактной вставки.
Разъем с контактной вставкой несколько отличается по своему устройству от стандартного разъема RJ-45: он состоит из двух независимых элементов -вставки и собственно корпуса разъема (рис. 5.11, а). Последовательность монтажа таких разъемов иная по сравнению с обычными: сначала проводники кабеля «витая пара» до упора вставляются в контактную вставку, затем вставка заводится до щелчка в корпус разъема, после чего разъем обжимается.
Верхняя кромка подвижных контактов разъема RJ-45 — острая, она имеет, как правило, два или три зубца (рис. 5.11, б). При обжиме разъёма контакты утапливаются внутрь его корпуса, при этом верхняя кромка прорезает изолирующий слой проводника и впивается в проводящую жилу. Практика показывает, что контакты с тремя зубцами обеспечивают более высокую надежность соединения, но при этом двузубые контакты лучше режут изоляцию проводника. Обобщая можно сказать, что глобальных различий в качестве соединения при использовании этих двух типов разъемов нет, то есть можно смело покупать любой тип разъема RJ-45…

Рис. 5.10. Разъем RJ-45: 1 — контакты; 2— держатель кабеля; 3— замок разъема

Рис. 5.11. Разъем PJ-45 с контактной вставкой:
1— контактная вставка; 2— держатель контактной вставки; 3— замок разъема; 4— контакты

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Такая специфика связана со схемой подключения. Собственно существует три варианта:

1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Схемы обжима и выбор нужной

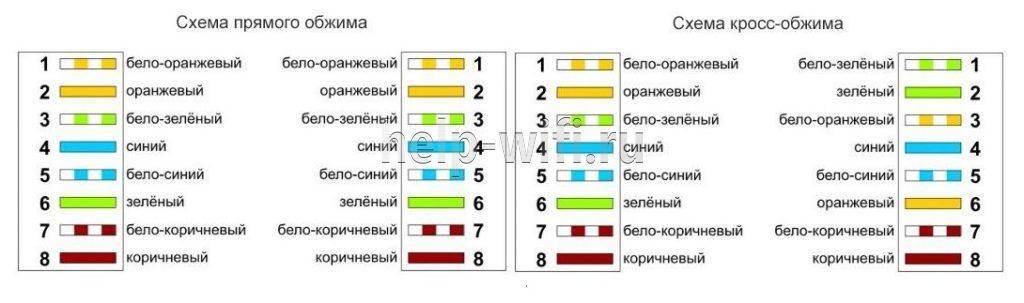

Известны две схемы подключения витой пары (распиновка): прямая (568B) и кроссоверная (568A).

Распиновка прямой витой пары соединяет различные устройства. Это схема «роутер-компьютер», «роутер-ТВ» и так далее. Особенностью прямого обжима является идентичное расположение жил в контактах обоих разъемов.

Перекрестное соединение или кроссоверное соединение (Cross-Over) необходимо, когда необходимо подключить однотипную технику. Это схема «маршрутизатор – маршрутизатор», схема «компьютер – компьютер» и так далее. Особенность в том, что на первом конце кабеля используется прямой тип, а на втором провода перекрещиваются.

8 жил

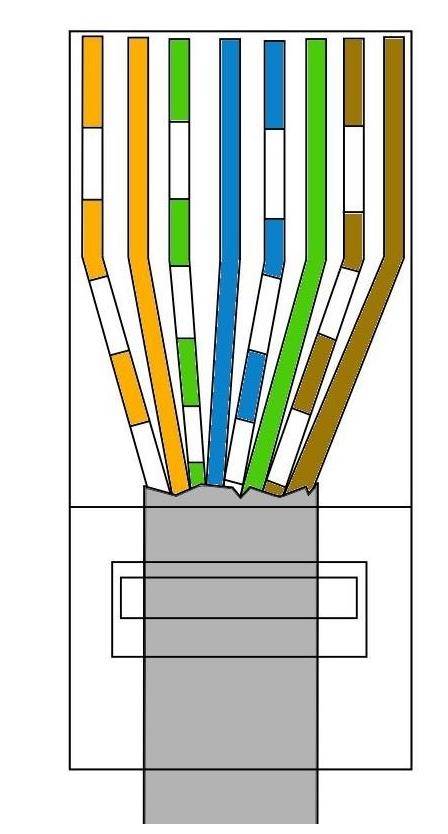

Порядок проводов для прямого обжима сетевого кабеля выглядит так:

1. белый и оранжевый;
2. апельсин;
3. белый и зеленый;
4. синий;
5. бело-голубой;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Для поперечной опрессовки проводов используется следующая схема:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. blue – синий;
5. бело-голубой – бело-голубой;
6. зеленый – оранжевый;
7. бело-коричневый – бело-коричневый;
8. коричневый – коричневый.

Разница в том, что здесь скрещиваются некоторые пары.

4 жилы

Четырехпроводное соединение типично для прямой 4-проводной обжимной цепи витой пары. Он позволяет передавать информацию со скоростью до 100 Мбит / с.Разъем остался прежним, с восемью каналами, но для удешевления сети используется четырехконтактный провод.

Порядок цвета для прямого обжима:

1. белый и оранжевый;
2. апельсин;
3. белый и зеленый;
4. пустой;
5. пустой;
6. зеленый;
7. пустой;
8. пустой.

4-проводной перекрестный или перекрестный кабель Ethernet:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. пустой;
5. пустой;
6. зеленый – оранжевый;
7. пустой;
8. пустой..

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести такую ​​же витую пару необходимой длины и 8-контактные разъемы. Также стоит купить или взять у знакомых необходимый инструмент. Если не удалось получить специализированный инструмент, вы можете сделать это, имея под рукой инвентарь. Давайте сначала поговорим о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента может происходить по двум направлениям: для профессиональной деятельности; для личных нужд. Те, кто практикует профессионально, приобретут следующий инвентарь:

• папка;
• стриптизерша;
• тестер;
• инструмент для заделки витой пары.

Кримпер (клещи для опрессовки), в зависимости от сложности инструмента, способен разрезать кабель, зачищать жилы, обжимные гильзы, втулки, заглушки. Для этого в его корпус врезаны ножи, пресс-зажим с разными типами пазов. Для снятия изоляции с проводов предусмотрены специальные канавки разного радиуса.

Инструмент для зачистки позволяет безопасно зачищать провода или зачищать кабель. Помимо режущей кромки в нем есть гнезда разного диаметра, в которые вставляется проволока подходящего диаметра.

Тестер предназначен для проверки правильности и качества распиновки и обжима. Устройства бывают разной сложности и функциональности. Самый простой состоит из двух частей. Каждый элемент подключается к одному из кабельных разъемов. С одной стороны идет сигнал, другая его принимает и показывает качество работы, зажигая светодиоды в определенном порядке.

Последняя версия инструмента содержит ряд прикладных устройств, которые позволяют быстро и эффективно перерезать кабель. Если таких инструментов нет, можно обойтись обычным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямая разводка используется для подключения коммутатора, роутера, хаба к компьютеру. Этот метод наиболее распространен в нашей стране. На изображении ниже вы можете увидеть, как провода 8-проводной витой пары должны быть помещены в разъем.

Если вы внимательно посмотрите на эту схему, вы поймете, почему она называется прямой линией. Все из-за того, что на двух разъемах RG 45 опрессовка производится идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестная схема используется, когда они хотят подключить компьютер – компьютер напрямую или коммутатор – коммутатор. Поэтому, если вам нужно подключить два устройства к сети, этот способ вам подойдет. Пример того, как должна выглядеть распиновка кабеля, с 8-проводной витой парой, показан ниже на фото.

Видно, что на втором штекере провода поменяны местами, отсюда и название – кроссовер.

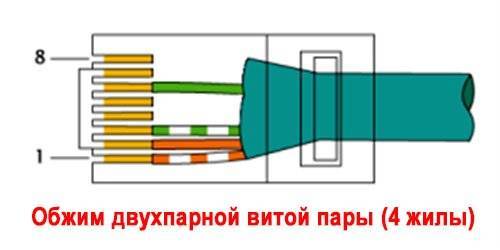

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Интернет-провайдеры также часто используют двухпарный кабель для внутренней прокладки. Двух пар достаточно, чтобы прокачать 100 Мбит / с, но стоимость такого интернет-кабеля намного ниже. Порядок обжатия этой витой пары показан на рисунке ниже.

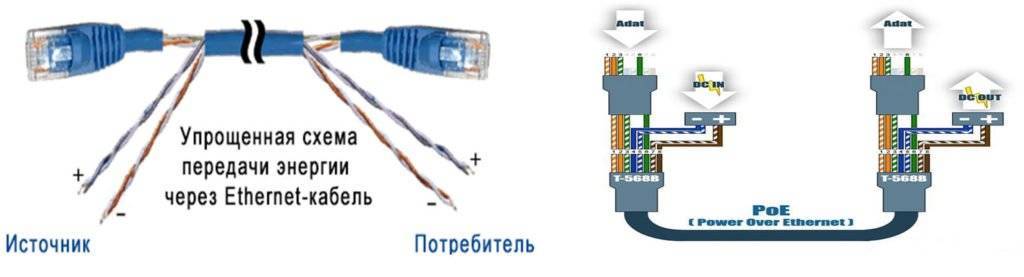

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема RJ-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля составляет 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если вам нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 ТО).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

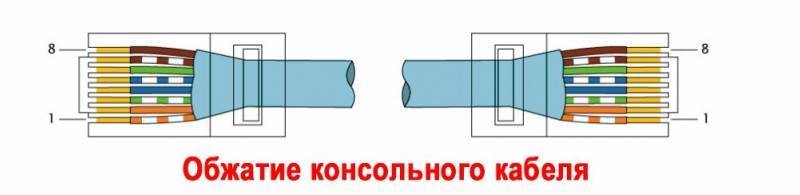

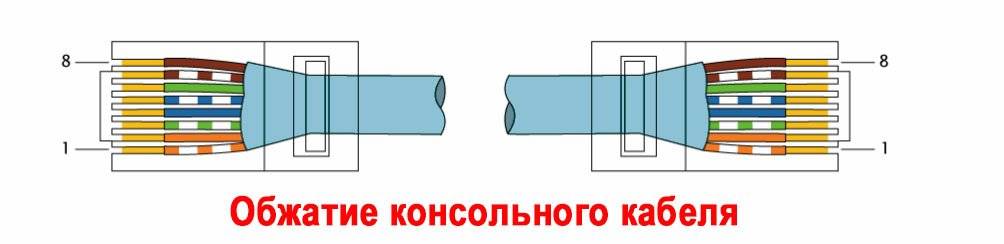

Схема обжатия консольного кабеля (rollover cable)

В этом варианте один конец витой пары должен быть обжат напротив другого конца. Похоже, вы перевернули его и посмотрели на вилку с другой стороны. Эта схема сжатия используется, когда вам нужно настроить маршрутизатор или коммутатор с помощью ПК. Чаще всего используется для устройств Cisco.

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

• с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
• с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

В США и Европе, напротив, более привычной считается обжим по типу А.

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током

При таком напряжении это неопасно, но неприятно

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

• коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

• обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

• бело-оранжевый;
• оранжевый;
• бело-зелёный;
• синий;
• бело-синий;
• зелёный;
• бело-коричневый;

• коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

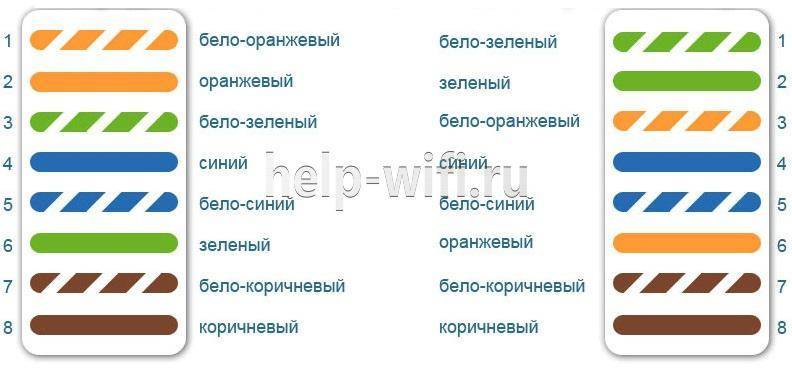

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

• бело-зелёный;
• зелёный;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;

• коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.

2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

4. Обрежьте излишне длинные проводки с помощью кримпера.

5. Вставьте все жилы кабеля в коннектор до самого конца.

6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

• витая пара;
• коннектор RJ45;
• нож для зачистки обмотки;
• кусачки, чтобы подровнять провода;

• плоская отвёртка.

Обжимать кабель нужно следующим образом:

1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
2. Вставьте проводники в разъём.

3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

1. Бело-оранжевый, оранжевый, бело-синий, синий.
2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Для чего нужны наконечники для проводов под опрессовку и области применения

Использование кабельных наконечников значительно увеличивает качество работы электрика, а также облегчает процедуру соединения кабелей. С помощью наконечников и гильз осуществляется оконцовка кабелей для их прочной фиксации. Используя алюминиевые, медные и комбинированные наконечники, можно проводить объединение источников электроэнергии и разных установок.

Наконечник и зачищенный от изоляции провод

Наконечники представляют собой универсальное средство. На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа монтажных работ.

Разные типы наконечников

Чтобы можно было подобрать наконечник под определенное сечение, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка наконечников кабеля получится максимально надежной.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов

Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:
