Какую схему разводки проводки выбрать для квартиры

Типовые схемы

Схема и схема подключения 2-х комнатной квартиры

При прокладке ЛЭП руководствуются типовой схемой для одно- и двухкомнатной квартиры.

План расположения электрика в однокомнатной квартире предусматривает разделение сети на две группы. Первый включает бытовую технику для ванной и кухни, во второй – гостиной и прихожей. Нагрузка разделена на две сети большой мощности. Если один выходит из строя, другой работает нормально.

На схемах, отражающих систему электроснабжения двухкомнатной квартиры, предусмотрен электрический щиток рядом с дверью. Электропроводка разбита на группы потребителей отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дуплекс.

Составление схемы

Таким образом, при возникновении короткого замыкания в одной линии квартира не будет полностью обесточена. Трубы и конструкции для подземной электропроводки Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене.

Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Последовательность плана выполнения монтажных работ Расчет потребляемой мощности Выбор сечения кабеля по длине и мощности Установка контура заземления Схема распределения проводки по группам Выбор кабеля для проводки в помещениях Последовательность плана выполнения монтажных работ Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4. При этом надо учесть, что В на трех фазах могут потребоваться в будущем.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.

В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов. В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Это не говоря о глупости установки в ЩУ ещё шины N, добавляющей ни чем не оправданных 2-ва контактных соединения. Схема электропроводки в частном доме Схема проводки в частном доме состоит из следующих частей: электрический щиток. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры.

В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Провода сменяемой проводки прокладываются внутри винило-пластиковых труб, а несменяемой — непосредственно под слоем штукатурки.

Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. ВДТ 10 мА с таким рабочим током сложно приобрести. Электропроводку в ней разделим на такие основные группы потребителей: — освещение прихожая, комнаты, кухня ;. Также читают:.
УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Однолинейная расчетная схема

Однолинейная расчетная схема это «мозг» проекта. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки.

На однолинейной расчетной схеме вы видите, вводную группу электропитания квартиры, включая счетчик учета.

На схеме показаны все планируемые потребители сети с указанием их мощности. Все потребители разделены на группы розеток и группы светильников. Для каждой группы запланированы устройства защиты (автоматические выключатели и УЗО). Обозначены марки и сечения кабелей электропроводки.

То есть, на однолинейной расчетной схеме есть вся информация необходимая для ввода электропитания в квартиру, сборки квартирного щита и распределения электропроводки по группам освещения и группам розеток.

Однолинейная схема, называется так потому что, делается только для одной фазы электропроводки, но применяется для всех фаз при трехфазном электропитании. На схеме это обозначается условными обозначениями, линия, перечеркнутая тремя или четырьмя палочками.

Визуально, однолинейная расчетная схема, делается в виде таблицы.

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:


 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.



 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).



 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.



Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Что лучше

Теперь понятно, что современная разводка электропроводки в квартире лучше. Но, как показывает практика, и сейчас многие электрики стараются проводить покомнатную схему. Конечно, с ее помощью многое экономится: время, материалы, трудозатраты уменьшаются. Ведь при таком варианте необходимо лишь завести кабель в комнату, а уже от него провести шлейфы на розетки и на освещение.

Но еще раз напоминаем, что при такой разводке просто невозможно обеспечить безопасность эксплуатации осветительной и бытовой техники от перегрузки по отдельности. К примеру, если сработает автомат от высокой нагрузки, обесточится вся комната, как минимум. При погрупповой схеме разводки будет отключаться только сама группа, к примеру, одна-две розетки, все остальное  будет работать и светиться.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Шаг №5 — Проверяем работу и что делать, если ничего не работает

Если прокладка проводки в квартире закончилась и все точки подключены, нет концов с неизолированными токопроводящими частями, то можно включить основное УЗО. Все остальные автоматы должны быть отключены. Затем необходимо проверить контрольной отвёрткой или другим индикатором фазы на всех входах L автоматов присутствие фазного напряжения. На входных клеммах N должно быть обязательное его отсутствие. В противном случае, не включая автоматы линий, выключают УЗО и делают внимательную сверку соединения проводников по схеме с шаблона (Рис. 2).

Далее включают автоматы линий и проверяют работоспособность освещения, розеток и аппаратов электроустановок. Если какой-то участок не работает, изучают целостность кабелей и правильность их соединения с помощью тестера — эквивалента нагрузки переменного тока.

Предыдущая
ЭлектрикаЧто нужно знать о разводке электрики в квартире по потолку
Следующая
ЭлектрикаМонтаж электропроводки в бане и парилке своими руками

Спасибо, помогло!Не помогло

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Как выполнить группировку электропроводки

Проводку разделяют на группы для того, чтобы приборы использовались более безопасно.

Группирование помогает раздельно контролировать электричество отдельных устройств или групп потребителей. Это практично при проведении монтажных работ, можно обесточить одну группу для проведения работ, а другая группа будет в рабочем состоянии. Также и в чрезвычайном положении: отключится только та группа, с которой проблемы.

Разделение приборов:

большие бытовые приборы и мощные устройства группируются единой линией с подключением в электрощите отдельного предохранителя. Это печки либо варочные панели, электрические духовые шкафы, посудомоечные аппараты, бойлеры, сплит-системы и прочее;

Розеточная группа под телевизор

• розеточные группы – в каждой комнате должна быть своя группировка. Гостиная отдельно, спальня, детская отдельно, офис и так далее;
• кухня – здесь больше всего приборов, поэтому розетки в этом помещении должны быть отделены от всех;
• свет – для него выполняется одна общая группа;
• санузлы будут особо важными помещениями с точки зрения безопасности, потому что в них высокая влажность.

Стационарные бытовые приборы

Мощная бытовая техника в основном находится в зоне кухни или туалета. Отдельное подсоединение кухонной группы нужно для выполнения монтажа. Если случится замыкание одного из приборов, то необходима замена. Чтобы не обесточивать сеть во всем помещении, можно отключить одну систему защиты, которая отвечает за стационарную технику.

Размещение на кухонной линии

Кухонная линия

По правилам, кухню считают самой мощной. Около 5–6 приборов всегда подключены в сеть, даже если не работают. В основном это машинки разного назначения, холодильники, плиты, микроволновки и прочее. У некоторых есть мини-грили, мясорубки, блендеры, мультиварки и другие устройства. В этом случае даже с одним мощным проводом не получится использовать все приборы.

Вам это будет интересно Установка трёхфазного счетчика

Если на всей проводке будут подключены еще и осветительные группы или бойлер, то при подключении очередной техники сеть просто не выдержит таких перепадов и попросту отключится.

Осветительные группы

Осветительные группы обязательно отделяются от розеток. Они делятся по виду использования, мощности и прочее. В зависимости от числа желаемых люстр в квартире, осветительных групп может быть две или три.

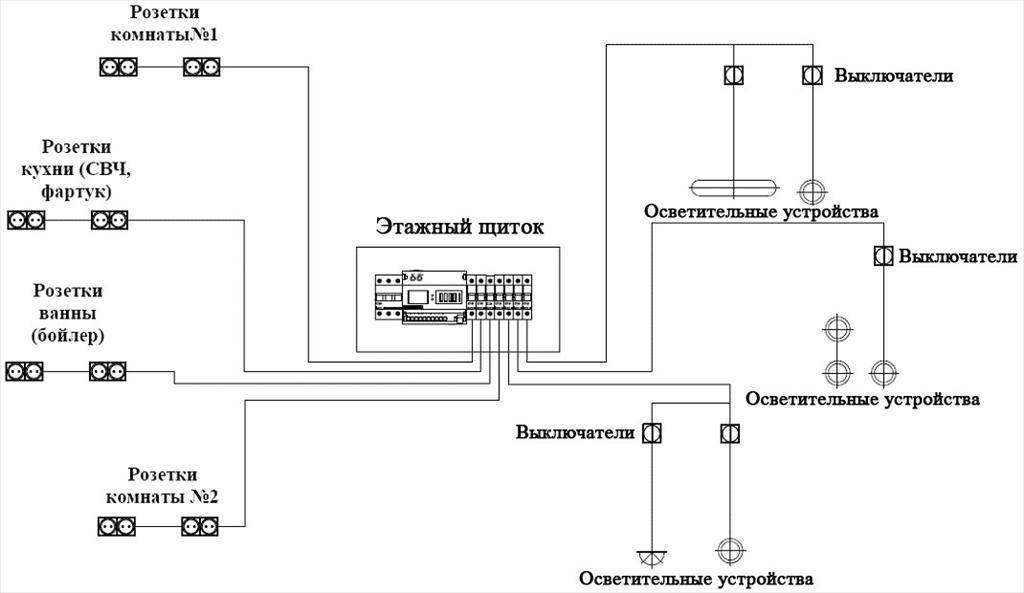

Электросхема однокомнатной квартиры

Монтаж электропроводки во влажном помещении

В отношении бытовых приборов и проводу в санузле применяются важные правила, так как влажность – это всегда рискованно. Чтобы сеть была безопасной и правильно работала, при построении плана и ремонте разводки нужно учитывать ряд указаний:

• Указание 1 – подключение распределительной коробки.
• Указания 2 – установка розеток для приборов.
• Указание 3 – место монтажа выключателя.

Типовые схемы

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Как правильно выполнить разводку электрической проводки

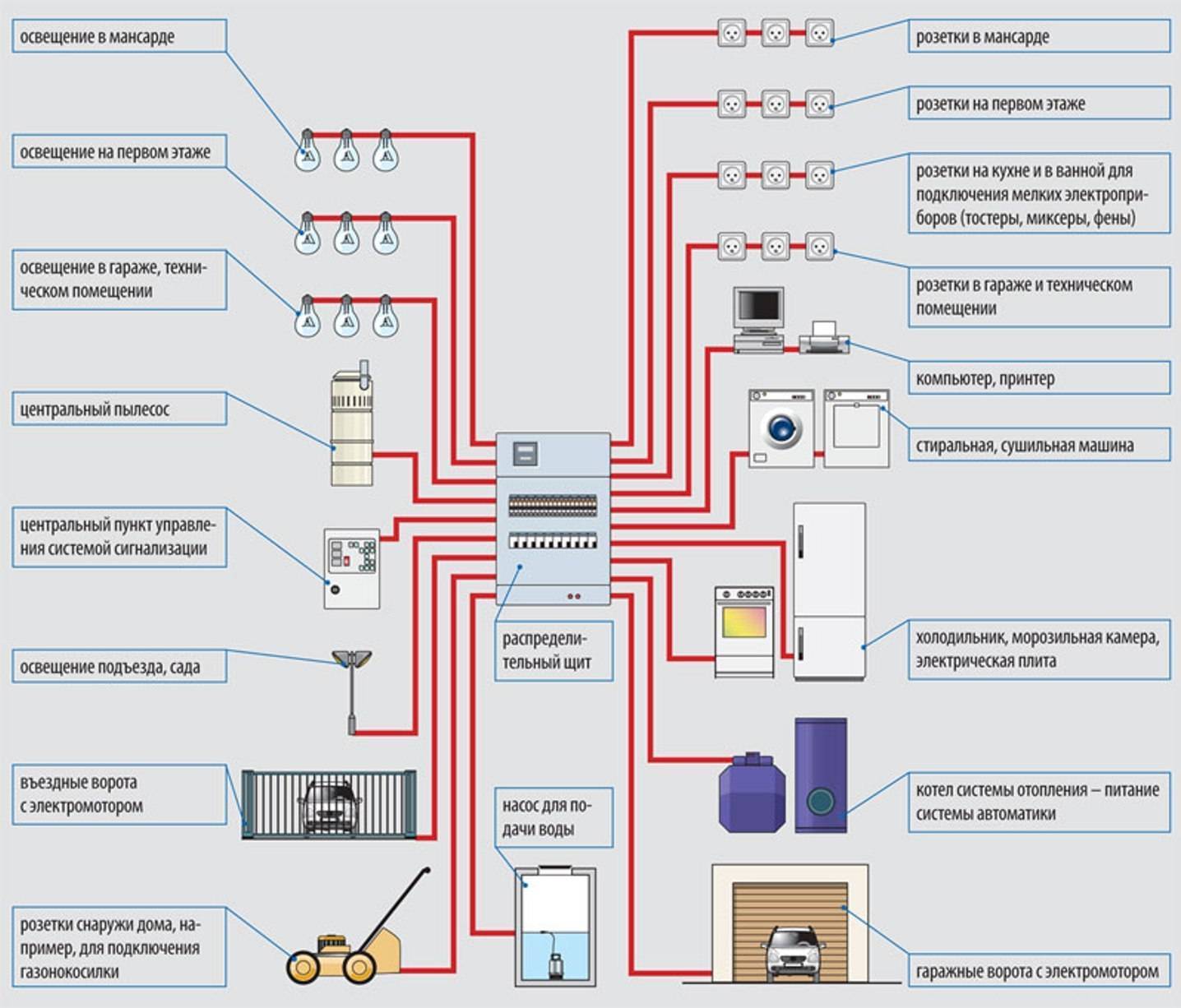

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
3. Вычислить количество потребителей.
4. Вычислить количество розеток.
5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
8. Подсчитать метраж кабеля и количества автоматов.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

1. Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
2. Проектируют заземление.
3. Составляют схему разводки. Указывают места расположения силового оборудования.
4. Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

1. трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
2. однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

Выбор нужной фазы очень важен, потому что это основное питание для сети.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

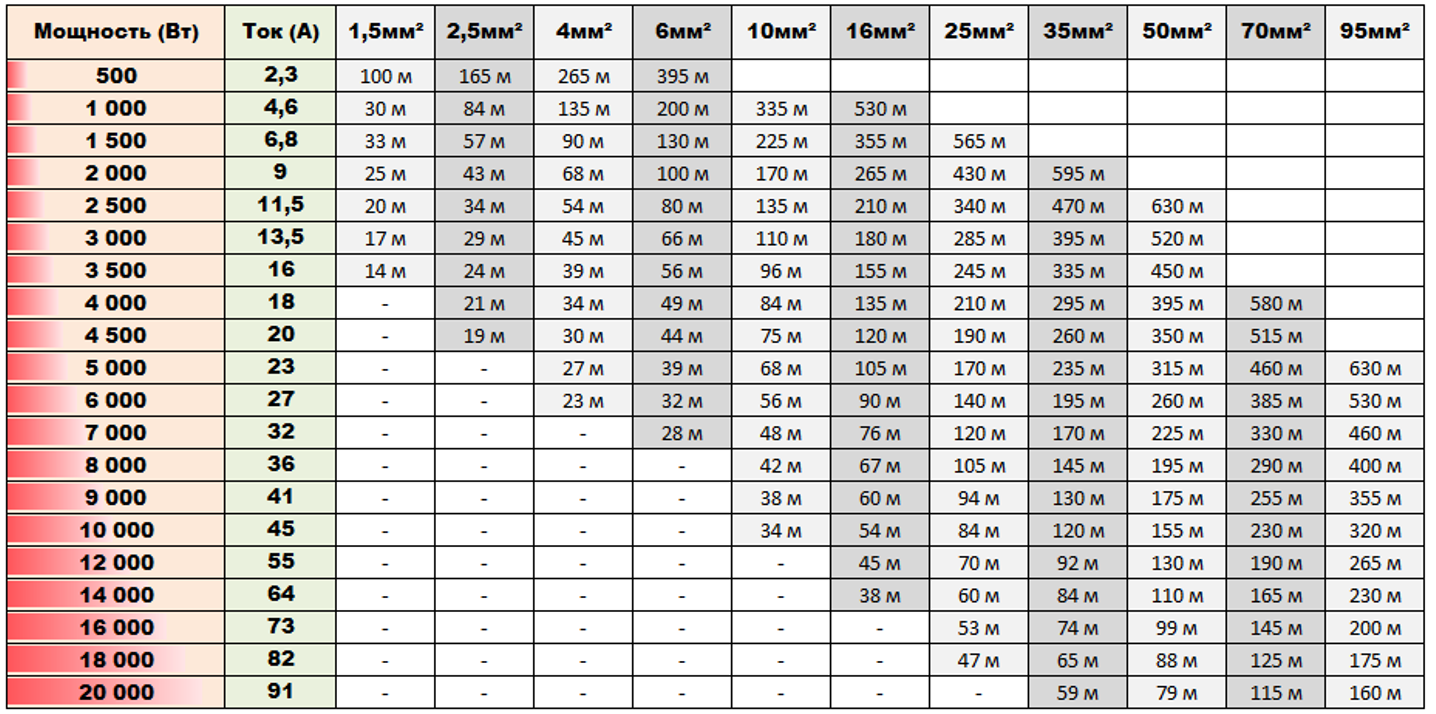

Для выбора сечения провода с учетом мощности используют таблицу.

Мощность, кВт

Ток, А

Сечение провода, мм2

1,5

2,5

4

6

10

16

25

35

50

70

95

0,5

2,3

100 м

165 м

265 м

395 м

1

4,6

30 м

84 м

135 м

200 м

335 м

530 м

1,5

6,8

33 м

57 м

90 м

130 м

225 м

355 м

565 м

2

9

25 м

43 м

68 м

100 м

170 м

265 м

430 м

595 м

2,5

11,5

20 м

34 м

54 м

80 м

135 м

210 м

340 м

470 м

630 м

3

13,5

17 м

29 м

45 м

66 м

110 м

180 м

285 м

395 м

520 м

3,5

16

14 м

24 м

39 м

56 м

96 м

155 м

245 м

335 м

450 м

4

18

—

21 м

34 м

49 м

84 м

135 м

210 м

295 м

395 м

580 м

4,5

20

—

19 м

30 м

44 м

75 м

120 м

190 м

260 м

350 м

515 м

5

23

—

—

27 м

39 м

68 м

105 м

170 м

235 м

315 м

460 м

630 м

6

27

—

—

23 м

32 м

56 м

90 м

140 м

195 м

260 м

385 м

530 м

7

32

—

—

—

28 м

48 м

76 м

120 м

170 м

225 м

330 м

460 м

8

36

—

—

—

—

42 м

67 м

105 м

145 м

195 м

290 м

400 м

9

41

—

—

—

—

38 м

60 м

94 м

130 м

175 м

255 м

355 м

10

45

—

—

—

—

34 м

54 м

84 м

120 м

155 м

230 м

320 м

12

55

—

—

—

—

—

45 м

70 м

92 м

130 м

190 м

265 м

14

64

—

—

—

—

—

38 м

60 м

84 м

110 м

165 м

230 м

16

73

—

—

—

—

—

53 м

74 м

99 м

145 м

200 м

18

82

—

—

—

—

—

47 м

65 м

88 м

125 м

175 м

20

91

—

—

—

—

—

59 м

79 м

115 м

160 м

Также для обустройства электросети потребуются:

1. Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
2. Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
3. Распределительные коробки. Используются для объединения нескольких ветвей.

Составление схемы разводки электропроводки

Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.

Она состоит из нескольких помещений – прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.
После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.

Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные – на 16 ампер и одна – силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения подводятся к отдельному автомату.

В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

План работ

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
2. В созданные каналы (штробы) укладываются электрические кабели.
3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
5. Осуществляется проверка электросети на предмет коротких замыканий.

Разметка, подготовка стен

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

Правила разметки электропроводки в квартире

Монтаж и прокладка проводов

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

Подключение автоматов и УЗО

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

Как распределить УЗО в квартире по группам

Подключение осветительных приборов и фурнитуры

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.
