Назначение и разновидности распределительных коробок для проводки

Способы соединения проводов в распредкоробке

Способы соединения проводов

Известно множество вариантов соединения монтажных проводников в распредкоробке. Выбор конкретного способа коммутации зависит от материала подводимых жил (медь или алюминий), окружающих условий, а также от сечения проводников.

С учетом перечисленных факторов соединять расключаемые провода внутри коробки допускается следующими методами:

  • простой скруткой с последующей пайкой образовавшегося контакта;
  • посредством специальных клеммных колодок;
  • болтовым соединением;
  • самоизолирующими зажимами СИЗ или «орехами»;
  • пружинными клеммниками типа «Wago».

За счет применения пайки скрутка обеспечивает высокое качество сочленения и применяется обычно при ограниченности места внутри коробки из-за невозможности размещения соединительных элементов. К достоинствам этого способа относят простоту и дешевизну образования скрутки, а к недостаткам – сложность демонтажа и потребность в дополнительном инструменте – электропаяльнике.

Клеммники для электропроводки

Клеммные колодки оптимально подходят для обустройства надежного соединения проводов из различных материалов внутри металлической распаечной коробки, например. Применяемые для этих целей изделия изготавливаются из пластика и имеют внутри контактную латунную втулку с винтами. После заведения проводов с двух сторон на 5-7 мм они надежно фиксируются винтовым зажимом. Пластиковый корпус обеспечивает надежную изоляцию контактов от металлического корпуса короба.

Болтовое соединение – достаточно простой, но эффективный способ соединения проводников без их непосредственного контакта. Для его обустройства потребуется лишь болт, три шайбы и гайка. Подготавливается оно так:

  1. На болтовую резьбу надевается шайба, а затем накручивается очищенная от изоляционной оболочки жила одного из проводников.
  2. Поверх нее накладывается еще одна шайба, на которую таким же способом накручивается оголенный конец второго провода.
  3. В завершении оформления контакта на жилу накладывается третья шайба, а затем вся эта сборка зажимается крепежной гайкой.

Болтовое соединение проводов

Классическое болтовое соединение отличается дешевизной крепежных деталей, простотой обустройства соединений, а также возможностью объединения медных и алюминиевых проводников. К недостаткам относят не очень качественную фиксацию концов разнородных шин и необходимость закрытия соединения оболочкой из изоляционного материала. Кроме того, оно с трудом размещается в пределах настенной коробки, что объясняется большими размерами используемого болтового изделия.

Самоизолирующиеся контакты изготавливаются в виде пластмассового колпачка, в котором размещается особая пружина для фиксации оголенных концов проводников. К числу достоинств этих соединителей относят сравнительно невысокую стоимость и наличие в конструкции огнестойкого пластика. Также отмечается простота обустройства контактного соединения и большой выбор цветовых оттенков колпачков. К недостаткам СИЗ относят невысокую надежность крепления, а также невозможность использования для объединения алюминиевых и медных проводников.

Документация, в которой прописаны требования к распределительным/распаячным коробкам

Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:

  • Каждая деталь контейнера, в т. ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
  • Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
  • Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
  • На корпусе обязательно должны иметься маркировки товарного знака производителя.
  • На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
  • Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
  • Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
  • При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
  • Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
  • Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.

Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.

Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:

  • Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
  • Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
  • Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
  • Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2.1.61).

Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.

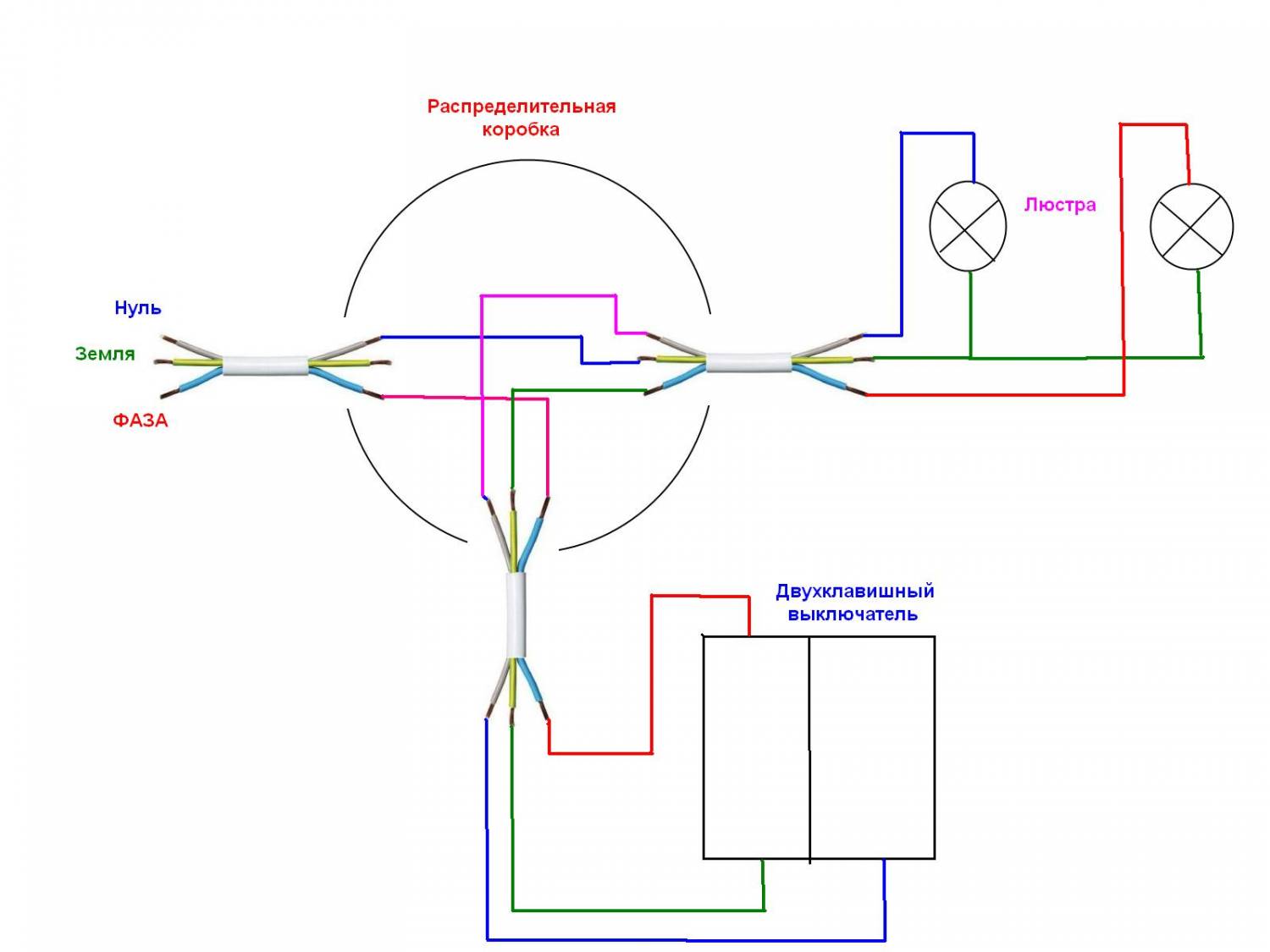

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Нужна ли

Может сложиться ошибочное впечатление, что проще и дешевле обойтись без распределительных коробок и тем самым сэкономить средства. К тому же не придется выполнять соединение отдельных проводов между собой, так как распределительные коробки как раз предназначены для этих целей. А это, в свою очередь, позволит избежать дополнительных контактов (соединений), которые являются слабым местом любой электропроводки. Ведь при плохом контакте увеличивается сопротивление цепи в месте контакта, он может нагреваться и искрить. А это уже большой риск возникновения пожара.

Но если взвесить все за и против, окажется, что применение распределительных коробок оправдано и с экономической и практической стороны. Разберемся, почему именно так. Конечно, можно тянуть отдельный провод от силового щита к каждой розетке или выключателю. Но к чему бы привело такое решение? В случае скрытой проводки пришлось бы делать дополнительные каналы (штробы) для каждого провода, а это покрыло бы стены помещения целой паутиной таких каналов. В некоторых случаях их пришлось бы делать глубже и шире, чтобы они вместили сразу несколько проводов. А это неизменно ведет к значительному увеличению трудозатрат и времени выполнения работ.

При выполнении наружной проводки без распределительных коробок необходимость прокладки специальных каналов в стенах отпадает. Но в этом случае расход провода остается также высоким. Стены будут опутаны коробами и кабель-каналами, дополнительное количество которых значительно увеличит стоимость необходимого для электропроводки материала. Эти короба потребуют дополнительных работ по их установке, подгонке и креплению, что тоже повысит трудозатраты.

Также они значительно уменьшают трудоемкость при выполнении электропроводки, и облегчают контроль над состоянием электрической сети. Противникам дополнительных соединений электропроводки, говорящих о некачественных контактах, возразить очень легко. В современных жилых и других помещениях предписано использовать проводку только с медными жилами, которые легко паяются. Это обеспечивает качественное и надежное соединение провода. Подробнее о соединение проводов будет рассказано ниже.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

  1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
  2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

Принцип действия распаячной коробки

Выполняется соединение жил кабелей внутри распаечного бокса. С другой стороны, многочисленные розетки, выключатели, диммеры, регуляторы теплых полов и прочие электроустановочные изделия тоже крайне редко могут устанавливаться просто на стену без всяких приспособлений.

Для изделий в рамках открытой электропроводки требуются специальные изолирующие ровные подкладки из листа фанеры или самозатухающего пластика в зависимости от того, выполнены стены из несгораемого материала или нет. А при монтаже скрытой проводки обязательно использование установочных коробок, позволяющих легко встроить в стену розетку, выключатель или любое другое изделие.

Последствия неправильной установки

Для чего необходима коробка

Распаячные щитки необходимы при ремонте или замене всей проводки. В основном их устанавливают на лестничной площадке или при входе в квартиру, иногда при входе в каждую комнату.

В зависимости от метода монтажа выбирается тип распаячного бокса. Цена может варьироваться от 100 до 1000 руб.*

Важно! Места большого скопления проводов, скрутки и прочее считаются самыми опасными и быстро возгораемыми. Поэтому при монтаже необходимо соблюдать меры безопасности

Только правила безопасности и коробка помогут не допустить распространение огня по всей проводке. Опытные мастера советуют не экономить на таком изделии.

Вам это будет интересно Обозначение маркировки проводов

Конструкция распаячной коробки

Распаечная коробка, она же распределительная коробка, является местом нахождения и защиты соединений электрических проводов и кабелей.

Внутренней устройство

После монтажа розетки в подрозетник к ней необходимо подключить электропитание. Поскольку проведение отдельного кабеля от распределительного щитка до каждого потребителя нецелесообразно, выполняют коммутацию от магистрального провода, подведенного до распаечного щитка. Именно в нем соединяются электрические провода, идущие к различным потребителям. Такой способ является аккуратным и безопасным.

Устанавливаться распаечные коробки должны в легкодоступных местах для удобства сервисного обслуживания. Количество распаечных коробок в одном помещении не регламентировано, но нужно учитывать эстетические характеристики и целесообразность. Место расположения, как правило, под потолком.

Важно! Во влажных помещениях (душевые, ванные комнаты) распаечные коробки размещаются на наружной стене, а не внутри. Подключение к розетке

Подключение к розетке

Распаечные боксы могут быть как наружные, так и внутренние и так же, как и подрозетники, под кирпич/гипсокартон.

Сфера применения

Чаще всего распаячные коробки устанавливают на лестничной клетке, в жилых помещениях, а также на производственных участках. Такие устройства помогают обезопасить жизнь жильцов и стоят дешевле, чем установка розетки к каждому прибору. На производстве обычно устанавливают специальные щитки для больших цехов.

Характеристики и размеры

Выбор того или иного элемента для монтажа, во многом зависит от того насколько удачно подходит аксессуар для установки в конкретном месте и соответствует техническим условиям и требованиям.

Одними из наиболее часто выдвигаемых требований к распределительным коробкам выступают:

  1. Материал, из которого изготовлено изделие.
  2. Внешние и внутренние размеры, подходящие для использования в каждом конкретном случае.

Размеры основных видов распределительных коробок из полипропилена могут быть различными, ввиду особенностей технических условий производителей.

Однако, вместе с тем, большинство размеров круглых по форме изделий из полипропилена, как для внутреннего, так и внешнего монтажа может быть:

  • коробка со степенью защиты IP55 диаметр 65 и глубина 40 мм;
  • диаметр 70 и глубина 50 мм;
  • диаметр 80 и глубина 50 мм;

Данные элементы имеют по 4 кабельных ввода с резиновыми заглушками, играющими одновременно и роль уплотнителя. Фиксация крышки с помощью плотного охвата внешнего обвода коробки.

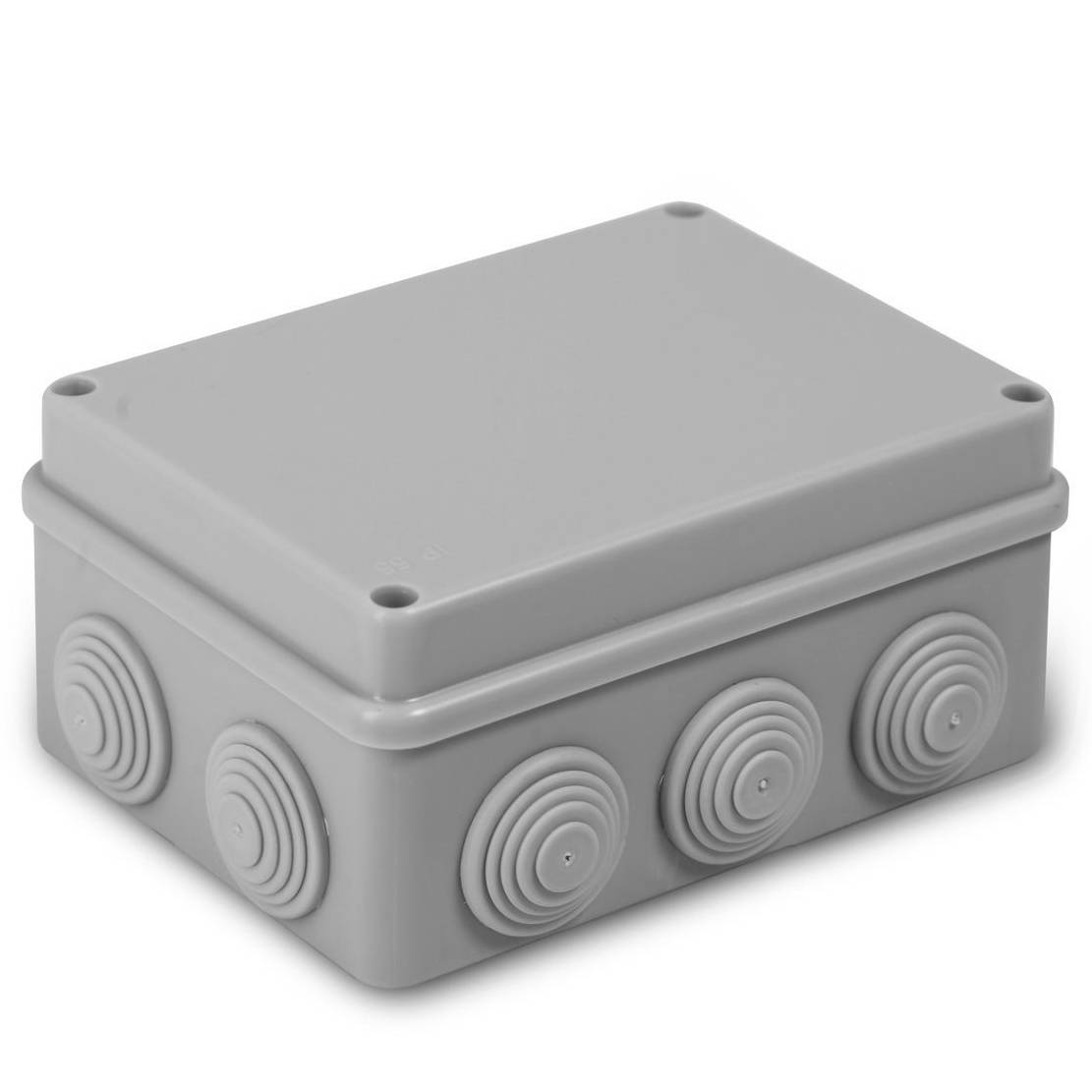

Прямоугольные полипропиленовые распределители могут быть:

  • со степенью защищенности IP55 размером 70х70х40 мм;
  • со степенью защищенности IP55 размером 80х80х40 мм;
  • со степенью защищенности IP55 размером 100х100х50 мм;
  • со степенью защищенности IP55 размером 150х110х70 мм;
  • со степенью защищенности IP55 размером 120х80х50 мм;
  • со степенью защиты IP55 размером 190х140х70мм;
  • со степенью защиты IP55 размером 240х190х90мм;
  • со степенью защиты IP55 размером 300х220х120мм;
  • со степенью защиты IP55 размером 380х300х120мм;
  • со степенью защищенности IP55 размером 200х140х75 мм;
  • со степенью защищенности IP55 размером 240х195х90 мм;
  • со степенью защищенности IP54 размером 85х85х35 мм;
  • со степенью защищенности IP54 размером 43х80х35 мм;

Какие бывают коробки для проводов

Как уже говорилось, распредкоробки могут подразделяться не только по внешнему виду, но и предназначению, материалу изготовления и т. д. Основные классификации представлены ниже.

По способу крепления

Если говорить о распределительных коробках наружного типа, то они обладают достаточно большим количеством вариантов исполнения самих коробов, креплений их к стене или на любые другие поверхности. Наружные (внешние) приспособления обладают:

  • установочными отверстиями наружного типа;
  • крепежными отверстиями внутреннего типа;
  • фиксируются на специальных тросах, то есть имеют для этого специальные крепежные элементы.

Распредкоробки для внутренней установки отличаются от предыдущего вида тем, что размещаются внутри помещений в полых конструкциях из гипсокартона, фанеры или внутри стен. Крепятся они специальным раствором или методом шпаклевки. Для повышения надежности установки по бокам короба имеются специальные борозды, удерживающие его на месте вставки.

Распаячная коробка

Если установка производится в гипсокартонных перегородках, то можно воспользоваться винтами, которые встраивают в монтажные отверстия на днище короба. Также часто прибегают к использованию специальных зажимов или распорок.

В любом из этих вариантов крышка, которая скрывает разветвление проводов, может быть зафиксирована винтами или специальной защелкой, которая уже вмонтирована в короб. Винты чаще всего применяются для внешних распредкоробок, а защелки — для домашних вариантов.

Обратите внимание! Часто подобные коробки могут быть оснащены приспособлениями и проходами для протягивания заземления, а также иметь внутреннюю планку из металла с креплениями в виде винтов для фиксации кабеля заземлителя. Разветвительная коробка от «Промрукав». Разветвительная коробка от «Промрукав»

Разветвительная коробка от «Промрукав»

По материалу

Сегодня в большинстве случаев для выпуска распределительных коробок используют пластмассу различных видов. Она обладает целым рядом достоинств по сравнению с другими материалами:

  • хорошая изоляция. Пластик не проводит электрический ток;
  • дешевизна. Цена пластмассовой коробки не очень высокая;
  • простота. Она проявляется не только в особенностях установки, но и при изготовлении коробок различных форм, размеров и предназначений;
  • легкость. Это не только вес, но и возможность укомплектовать короб дополнительными элементами, креплениями и установочными планками;
  • повышенный срок службы. Пластмасса не боится влаги и не покрывается ржавчиной. Она более стойкая к естественным факторам и практически не подвергается разрушению под их воздействием.

Пластиковый короб Saipwell

Также популярны и металлические распредкоробки. Их устанавливают в помещениях складов, заводов или мастерских, которые требуют не только надежной фиксации электрических соединений, но и продолжительного срока эксплуатации короба в подобных условиях. Именно в этих ситуациях и спасают коробки из сплава металлов. Чаще всего они делаются из стальных листов методом штамповки. Впоследствии их грунтуют и красят исходя из условий эксплуатации.

К сведению! На металлических распредкоробках крышка чаще всего крепится к основанию с помощью винтового соединения. Всю конструкцию пытаются сделать как можно более герметичной. Для этого применяют резиновые уплотнители и прокладки в тех местах, где кабель входит в коробку.

Металлические распределительные коробки для скрытой проводки

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

  1. Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
  2. Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
  3. Сечения и количества жил.
  4. Нагрузки в электроцепи.

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

  1. Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
  2. Все проводки выравниваются по срезанному краю изоляции.
  3. Соединяемые жилы загибаются на 1 см под углом в 90°.
  4. Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
  5. Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

  1. Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
  2. Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
  3. Скрутка должна иметь не менее двух оборотов.
  4. Пайка проводится равномерно, без наплывов и пропусков.
  5. Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

  1. Провода очистить от изоляционного слоя примерно на 10 см.
  2. Сформировать скрутку.
  3. Подсоединить электрод с помощью плоскогубцев.
  4. Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
  5. После остывания проводов проверить качество сварки.
  6. Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

  1. Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
  2. Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
  3. Выступающие из коробки концы проводов обрезаются по кромку гильзы.
  4. Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
  5. Провода укладываются в коробку.

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

  1. Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
  2. С проводов снимаем изоляционный слой и зачищаем места проведения тока.
  3. Вставляем жилы внутрь каждой ячейки.
  4. Зажимаем клеммы при помощи специальных винтов.
  5. Распределительная коробка с проводами готова.

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически. Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований

Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
