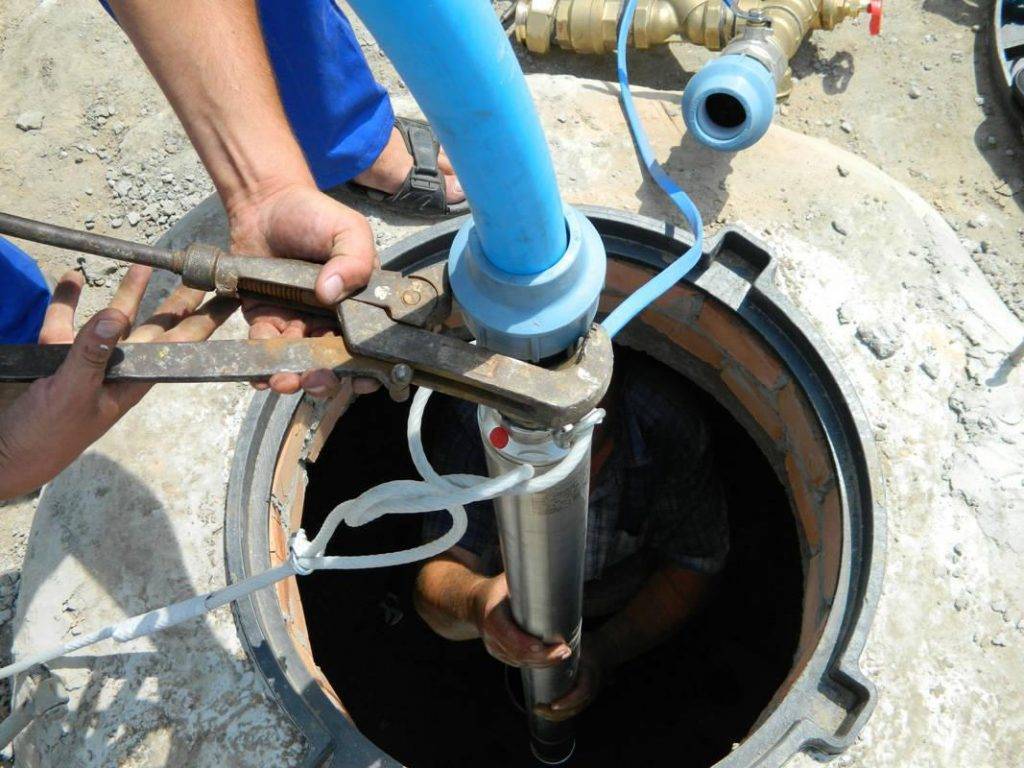

Монтаж глубинного насоса в скважину

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить погружной насос в скважину, рекомендуется запастись следующими материалами:

  • хомутами для закрепления электрического кабеля на трубе;
  • обратным клапаном;
  • манометром;
  • запорным краном для водопроводной трубы;
  • стальным узлом крепления;
  • кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

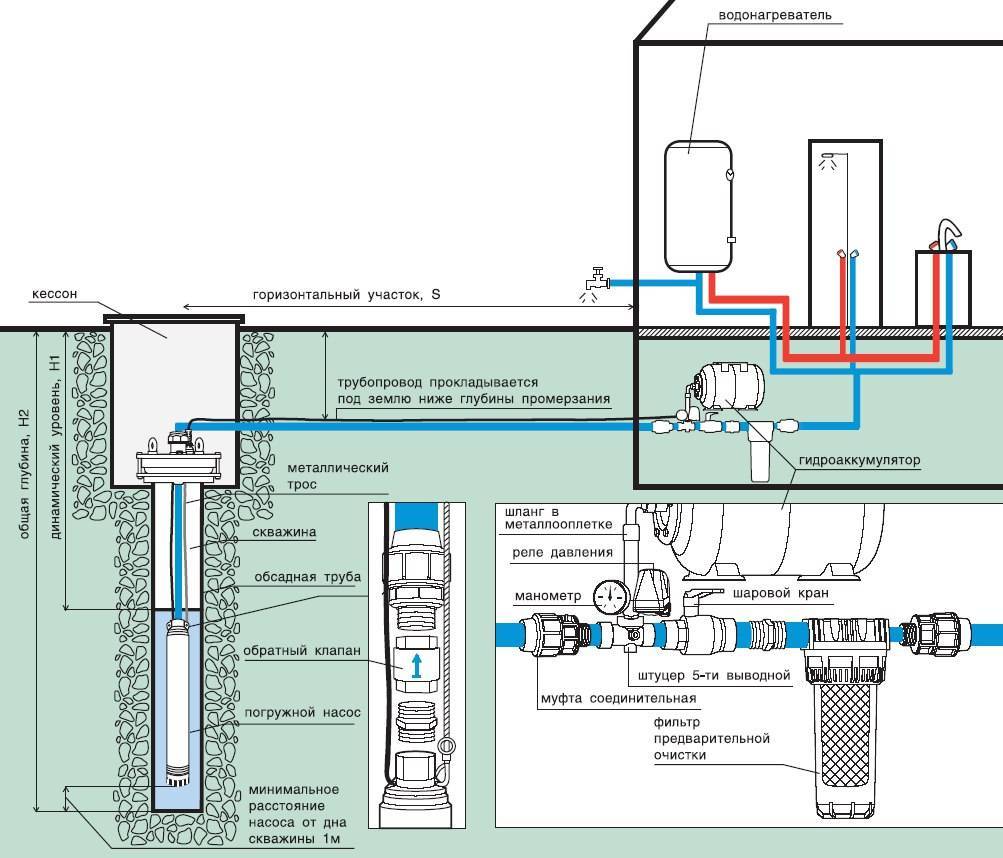

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

НазваниеПредел регулировки давленияЗаводские настройкиПроизводитель/странаКласс защиты прибораЦена
РДМ-5 Джилекс1- 4,6 атм1,4 – 2,8 атмДжилекс/РоссияIP 4413-15$
Italtecnica РМ/5G (м) 1/4″1 – 5 атм1,4 – 2,8 атмИталияIP 4427-30$
Italtecnica РT/12 (м)1 – 12 атм5 – 7 атмИталияIP 4427-30$
Grundfos (Condor) MDR 5-51,5 – 5 атм2,8 – 4,1 атмГерманияIP 5455-75$
Italtecnica PM53W 1″1,5 – 5 атмИталия7-11 $
Genebre 3781 1/4″1 – 4 атм0,4 – 2,8 атмИспания7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Как выбрать

Перед выбором электронасоса для скважины на участке необходимо узнать о критериях, на основе которых стоит приобретать такие изделия. Прежде всего необходимо знать, сколько воды будет перекачиваться ежедневно. Для снабжения водой загородного дома потребуется более мощный насос, чем конструкция для водоснабжения теплицы.

Во время выбора необходимо учитывать следующие данные:

  1. Если в доме, для которого приобретается механизм, проживает 4 человека, стоит выбрать устройство, которое обеспечивает перекачивание 3 кубов воды в час. Такого объема хватает для всей семьи. Если же необходимо перекачивать воду еще и для снабжения водой теплицы и огорода, расход увеличивается вдвое.
  2. При установке поверхностного механизма для обеспечения водой таун-хауса нужно приобретать устройства, производительность которых составляет более 5 кубов.

Скважина под поверхностный насос, которая создается на участке, должна иметь глубину менее 20 метров. Если глубина больше, необходимо присмотреться к более мощным типам устройств. Обычно для скважин глубже 25 метров приобретаются центробежные насосы.

Подготовка насоса к погружению

Обычно погружные глубинные насосы, используемые для водозабора, готовы к работе после подачи на него питающего напряжения, иногда перед запуском производят следующую подготовку к их монтажу:

  1. В некоторых моделях в верхней части корпуса около выходного патрубка отсутствует обратный клапан – в этом случае приобретается отдельный элемент, установленный в фитинг с подходящей к насосу внутренней или наружной резьбой, который прикручивается к его выходному патрубку.
  2. Многие модели укомплектованы коротким питающим электрокабелем, перед спуском его придется удлинять, для этого используют специальные термоусадочные муфты, которые надевают на соединенные провода. После их нагревания феном, соединение полностью герметизируется и становится защищенным от проникновения влаги.

Рис. 7 Подготовка к монтажу скважинного насоса в источник

Схема подключения к гидроаккумулятору

Схема подключения гидроаккумулятора. (Для увеличения нажмите)

Гидроаккумулятор является важным оборудованием, используемым при установке насоса.

При его выборе стоит обратить внимание на потребности дома. Так, минимальный объем гидроаккумулятора составляет 100 л

При подключении используется переходной пятерника

Так, минимальный объем гидроаккумулятора составляет 100 л. При подключении используется переходной пятерника.

Этот узел соединяет между собой, такие элементы системе водоснабжения:

  • манометр и реле давления;
  • подача;
  • разбор;
  • гидроаккумулятор.

Промежуточным элементов в схеме подключения является манометр и реле давления

При выполнении подключения стоит обратить внимание на настройки реле давления. Согласно заводским настройкам минимальное давление составляет 1,5 Бар, а максимальное – 2,8 Бар

Совет специалиста: если вода из скважины будет использоваться не только для дома, но и для полива приусадебного участка, то имеет смысл установить дополнительный гидроаккумулятор.

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

  • к всасывающей части прикрепляем необходимый нам шланг;
  • в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
  • фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
  • шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

  • на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
  • к всасывающей части прикрепляется особый клапан, фильтрующий воду;
  • на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
  • провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
  • в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
  • как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос – не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

  • неверное определение высоты подвеса агрегата;
  • малое сечение питающего электрокабеля;
  • пренебрежение установкой защиты от нестабительности напряжения;
  • недостаточный диаметр трубы для подачи воды;
  • отсутствие в системе обратного клапана;
  • неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Схема обвязки скважины на воду

Обвязка является обустройством верхней части скважины, которое устанавливают для того, чтобы защитить ствол от проникновения пыли и грязи от стоков. Благодаря обвязке также возможен ремонт и эксплуатация скважины, а также теплоизоляция труб водопровода.

Можно использовать способ устройства каменного приямка, установки кессона или адаптера для скважины. Обвязка предполагает обустройство водопровода и его запуск, установку оборудования, организацию бесперебойного поступления воды, защиту от промерзания и загрязнений. Обвязка предполагает следование стандартной схеме обустройства скважины.

При монтаже скважинного насоса следует соблюдать правила техники безопасности

Схема обвязки:

  • Изготовить приямок, установить кессон или адаптер.
  • Спроектировать и провести систему трубопровода.
  • Подобрать насос и систему фильтров.
  • Установить гидроаккумулятор.
  • Монтировать и выполнить запуск насоса.

Чтобы обвязать скважину, необходимо определиться со способом изготовления приямка. Затем выкопать яму и сделать на ее дне щебневую подушку. После чего приступают к изготовлению стен. Если необходимо, нужно выполнить их гидроизоляцию.

Распространенные ошибки и их устранение

Повысить качество выполняемых работ можно, ознакомившись с типичными ошибками заранее. Это избавит установщика от непредвиденных расходов и других негативных моментов. Наиболее распространенные ошибки:

  • использование питающего кабеля с неподходящим сечением;
  • неправильное определение высоты подвеса насоса;
  • неверный выбор управляющей автоматики;
  • отсутствие элемента защиты от перепадов напряжения;
  • маленький диаметр труб подачи воды;
  • отсутствие обратного клапана в системе.

Уменьшить риск возникновения ошибок можно еще на этапе подготовки к монтажу насоса. Если возникают трудности с выбором комплектующих и расходных материалов, следует получить консультацию специалиста.

Особенности установки погружного скважинного насоса

Для скважин выпускается насосная техника двух типов — вибрационные и центробежные агрегаты. Первые дешевле, но из-за высокоинтенсивной рабочей вибрации рассчитаны в большей степени на работу в широких колодцах и скважинах, пробуренных в твердых породах. С позиции эксплуатационной надежности скважины на воду использование в ней центробежного насоса более удобно.

Мощностные параметры насоса выбираются согласно производительности и глубины (динамического уровня зеркала воды) скважины. При погружении агрегата на глубину, превышающую нормы производителя для данной модели, его износ резко ускорится.

Скважинный насос подбирается диаметром, соответствующим диаметру обсадной трубы. При этом заходить вплотную к стенкам скважины агрегат не должен, поскольку охлаждение его моторного отсека окажется недостаточным и прибор «перегорит». Допустимый наименьший диаметр обсадной трубы для модели насоса нужно смотреть в паспорте агрегата.

Поскольку в «заводскую» комплектацию погружного насоса нередко входит лишь сам прибор, прочие требуемые комплектующие приходится докупать отдельно:

  • Страховочный трос. Предназначен для подвешивания насосного агрегата в скважине. Должен иметь расчетную длину, пятикратно выдерживать вес закрепленного к нему оборудования. Необходим прочный и водостойкий трос (нержавеющая сталь, полиамидный шнур), т.к. некоторая его часть будет постоянно в воде;
  • Провод водопогружной. Его сечение и число жил определяются спецификацией погружного насоса (оптимальный минимум – 3х2,5 мм). Длина подключенного к насосу кабеля ВПП должна позволять ему провисать свободно в самой нижней точке спуска насосного агрегата;
  • Труба из пластика низкого давления. В качестве нагнетательного трубопровода допустимо использование стальных труб, однако у трубного пластика ПНД гидравлическое сопротивление будет наименьшим. Обычно скважинные нагнетательные трубы выбираются сечением 32 мм, их достаточно для колодцев глубиной менее 50 м.

Наряду с основными комплектующими под монтаж погружного насоса в скважину потребуются: обратный клапан и манометр; фитинги, гильзы и футорки; пластиковые стяжки и специальная изоляционная лента; четыре комплекта крепежных зажимов для троса. Если в штатной комплектации погружного насоса нет ниппельного переходника – он также необходим. В зависимости от избранного способа обустройства скважины понадобится кессон или скважинный адаптер.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

  • неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
  • неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
  • ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
  • ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
  • не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
  • не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
  • не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

  • возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
  • высокая длительность бесперебойной эксплуатации;
  • цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
  • некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

  • большая глубина осуществления водозабора;
  • низкая техническая сложность проведения монтажа;
  • отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
  • небольшой уровень шума;
  • длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Как заменить насос в скважине в случае аварии?

Необходимость замены насоса возникает редко, в основном из-за того, что неправильно был выполнен монтаж насоса в скважину. Причина аварии может заключаться и в неправильно выбранной автоматике питания, и в малой мощности самого насоса. Например, если он рассчитан на 50-метровое погружение, а на самом деле установлен на глубину 80 метров, то ремонт понадобится уже через несколько месяцев.

Автоматика питания настроена на рабочее давление воды, а с такой глубины слабый насос просто не может её поднять. В результате постоянной работы без отключения он быстро ломается.

Как и в любой ситуации, тут есть два выхода: вызываем специалистов по ремонту или делаем всё сами.

Вариант №1: вызываем специалистов по ремонту глубинных насосов

В первую очередь этот вариант подходит тем, кто в насосном оборудовании не разбирается. Профессионалы могут объективно оценить ситуацию, выявить причины, которые привели к сбоям в работе оборудования. Возможно, неправильно работает только автоматика питания, а сам насос находится в рабочем состоянии. В этом случае, достаточно её должным образом настроить.

Ещё один плюс для тех, кто уже решил, что такой ремонт ему не под силу, это гарантия, которую даёт подрядчик. Также помимо основных работ, вам выполнят полную настройку всей системы водоснабжения. Конечно, за такие услуги нужно платить, и если речь о замене насоса, то сумма будет внушительной.

Вариант №2: замена насоса своими руками

Своими силами замена насоса в скважине проводится только в том случае, если вы уверены, в его неисправности. Если есть сомнения, лучше обратиться к специалистам.

Одному эту работу выполнить просто невозможно, понадобится помощь минимум ещё пяти человек: на 100-метровой глубине насос с кабелем и подвесом весит около 250 килограмм.

В первую очередь нужно подготовить слесарный инструмент, электрический паяльник, строительный фен, термоусадочную муфту, ножницы и расходные материалы.

Затем отключаем от идущей в дом магистрали трубопровод оголовка скважины и кабель питания насоса. После этого откручиваем затяжной элемент.

При подъёме насоса нужно обязательно использовать страховочный трос. Если насос сорвётся, поднять его будет невозможно, а значит и использовать скважину в дальнейшем тоже

Поднятый на поверхность насос отключаем от магистрали. Выполняем осмотр насоса, если всё-таки он находится в рабочем состоянии, заменяем соединительный механизм, муфту и обратный клапан. Старые, скорее всего, уже потеряли свои рабочие свойства, поэтому лучше поставить новые. Если прежний насос ремонту не подлежит, устанавливаем новый.

Далее соединяем магистраль трубопровода с насосом, припаиваем силовой кабель питания, помня про герметичность соединения и термоусадочную муфту. Прикрепляем страховочный трос, проверяем его натяжку.

Новый насос готовим к погружению, припаиваем кабель питания и крепим страховочный трос

Установка глубинного насоса в скважину должна выполняться предельно аккуратно. Нежелательно допускать соприкосновения со стенками обсадной трубы.

Насос в скважину нужно опускать очень аккуратно — следим за тем, чтобы он не ударился в стенку

Затягиваем скважинный оголовок, присоединяем фитинги на обвязку и выполняем настройку автоматики в соответствии с заданными параметрами.

Настраиваем автоматику питания в соответствии с заданными параметрами рабочего давления

Самым удобным вариантом организации водоснабжения на загородном участке является скважина. Глубинный насос работает тихо, и если монтаж и наладка были выполнены правильно, то в следующий раз заглянуть в скважину вам придётся очень не скоро.
