Двухконтурное отопление котлом двухэтажного частного дома

Виды двухтрубных систем

На данный момент специалисты выделяют несколько видов двухтрубных схем, которые применяются в конкретных случаях. Среди них выделяют следующие:

• Самотечная система (гравитационная) – здесь используется принцип естественной циркуляции.
• Тупиковый алгоритм отопления – это метод считается классическим.
• Петля Тихельмана представляет собой кольцевую схему, где присутствует движение теплоносителя.
• Лучевой (коллекторный) алгоритм от единого коллектора – здесь из центра тепло доставляется на каждый радиатор в отдельности.

В некоторых классификациях к данной группе могут также относить и теплый пол, поскольку принцип работы у этой технологии достаточно схож с основой алгоритма двухтрубной системы.

Здесь в качестве батареи принято брать нагревающие контуры, магистрали – это трубы, расположенные в основании, и гребенка. Если же сравнить схему, то теплый пол близок к коллекторному алгоритму.

виды двухтрубных систем отопления

Двухтрубная система отопления для 2-этажного дома

По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.

Как работает схема с двумя магистралями?

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.

Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.

Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан

В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:

• уменьшают потери давления;
• не требуют мощного насоса;
• сохраняют температуру теплоносителя одинаковой для каждого радиатора;
• позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
• дают возможность производить ремонт и замену деталей без ущерба для общего функционала.

Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.

Удачные решения устройства двухтрубной системы

Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)

Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»

Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)

На следующей схеме объединены три наиболее востребованных схемы разводки.

1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой

Все указанные схемы подходят для отопления 2-этажного здания.

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

• СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
• СНиП 42-01-2002 о газораспределительной системе.
• СНиП 21-01-97 о пожарной безопасности.
• СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

1. Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
2. Подключение дымохода и проверка тяги.
3. Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
4. При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
5. Подключение к газопроводу. Это может делать только специалист газовой службы.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с естественной циркуляцией для двухэтажного дома

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к

в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем

Основные принципы выполнения обвязки котла любой конструкции – это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

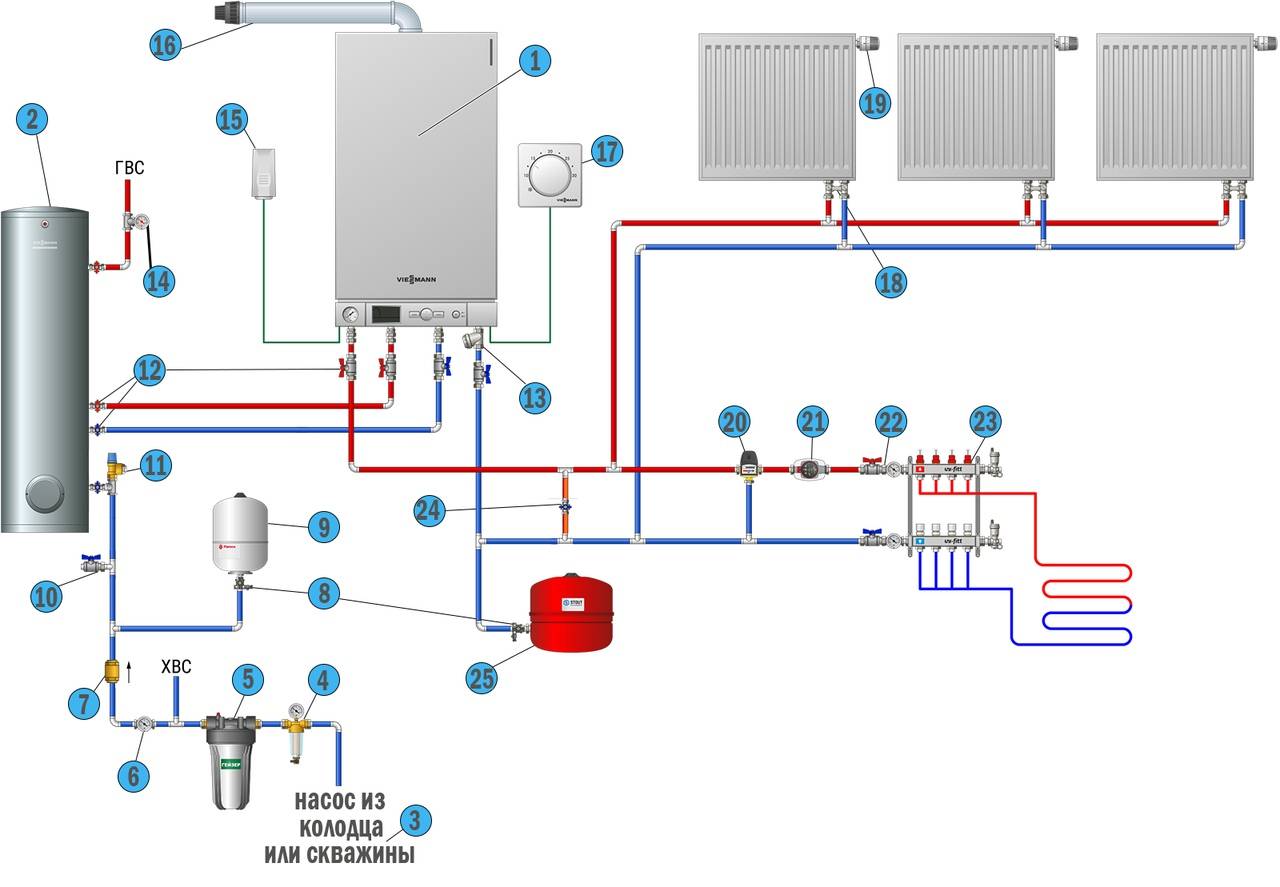

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

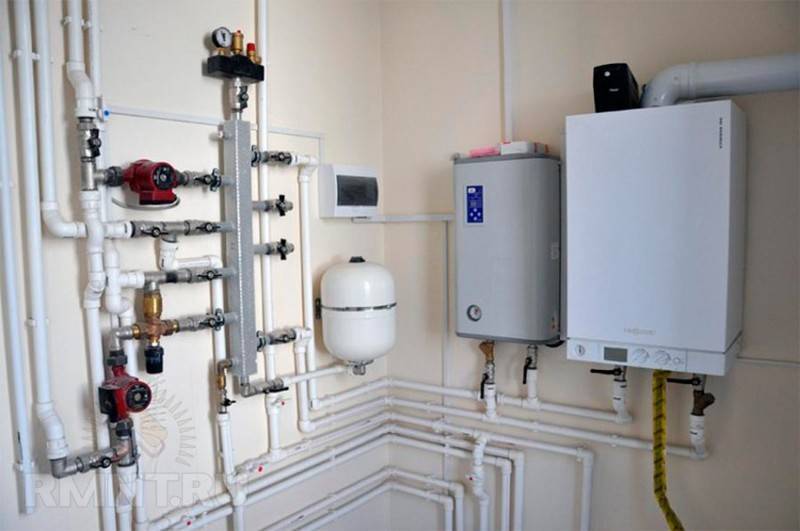

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Устанавливается циркуляционный насос.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Виды отопительных котлов

Схема системы циркуляции газового котла.

Ассортимент современного оборудования, которое можно использовать в качестве нагревательного элемента в системе отопления, чрезвычайно широк. На рынке котельного оборудования представлены различные модели от производителей разных стран. Однако все многообразие можно разделить всего на две категории по типу установки (настенные или напольные) и по типу конструкции (одноконтурные или двухконтурные).

Настенный газовый котел более компактен, чем напольный, для которого нередко требуется оборудование отдельного помещения (котельной). Разделение котлов по количеству нагревательных контуров говорит об их функциональных возможностях. В первом случае газовый котел используется только для отопления, а во второй встроено два нагревательных контура, благодаря чему их применяют и для обеспечения горячего водоснабжения. При этом оба контура работают независимо друг от друга, то есть если вам потребуется нагреть воду, это никак не скажется на эффективности и качестве отопления.

Видео про схемы СО

Какие схемы систем отопления существуют и какую лучше выбрать для дома, можно узнать из этого видео.

В ногу с совершенствованием конструкций отопительной техники шагает и развитие самих систем отопления. Еще не так давно ленинградка или «петля Тихельмана» считались прогрессом в монтаже сантехники, теперь уже новое веяние в области обогрева частных построек освоено отечественными строителями. Речь идет о коллекторных системах отопления, обслуживающих внутреннюю теплосеть жилого дома. Владельцы домов стремятся максимально автоматизировать обслуживание тепловых коммуникаций и приборов, поэтому системы отопления будут и дальше развиваться.

Почему люди выбирают двухконтурную систему?

У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:

1. Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
2. Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
3. Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
4. Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.

Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Виды газовых котлов

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

• поддержание заданной температуры,
• возможность программирования режимов по дням или часам,
• совместимость с комнатными термостатами;
• подстраивание работы котла под погоду,
• летний режим — работа на нагрев воды без отопления;
• возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Рекомендации по выбору

Какой прибор лучше купить, зависит от параметров жилища и финансовых возможностей человека. Одноконтурный котёл дешевле. Именно его покупают, если стоит задача только прогреть помещение, а не решить проблему постоянной доступности горячей воды.

К нему можно подсоединить бойлер, отвечающий за косвенный нагрев, но это потребует гораздо больше места. Для небольших домов лучше подойдёт двухконтурный

А также остановите на нём свой выбор, если важно экономить электричество

Двухконтурное устройство включается, когда пропадает горячая вода, а одноконтурный — сразу, как только она остынет. Получается, что дешёвый вариант с одним контуром вовсе не экономит деньги, если с его приобретением не решаются все существующие проблемы с отоплением.

Фото 3. Настенный двухконтурный газовый котел модели Logamax UO72 с закрытой камерой, производитель – «Buderus».

Следует учитывать и тип розжига. Лучше выбирать модели с электрическим поджигом, он прост и экономичен.

Играет роль и горелка. Газовый агрегат с закрытой горелкой подойдёт для любого жилья, в том числе и многоквартирного дома.

Для большей безопасности остановите выбор на устройстве с возможностью регулирования пламени (особенно это важно для нагревателей проточного типа). Необходимо, чтобы котёл имел датчики температуры на улице и в помещении

При выборе фирмы-производителя следует довериться имеющим хорошую репутацию, предоставляющим длительную гарантию и у которых в доступе есть специализированные сервис-центры.
