Система отопления ленинградка: схема и рекомендации по монтажу

Монтаж системы

Монтаж однотрубной системы

Если рассматривать горизонтальную схему разводки труб, то необходимо учитывать некоторые нюансы, которые касаются конструктивных особенностей данной системы.

1. Во-первых, необходимо укладывать магистральный трубопровод в плоскости пола. Можно уложить трубы или поверх полового основания, или под него. Если используется второй вариант, то необходимо позаботиться о теплоизоляции труб. В противном случае вам не избежать больших теплопотерь.
2. Во-вторых, монтаж трубопровода производится до начала отделочных работ полового основания, независимо от того, какой вариант был выбран.
3. В-третьих, если однотрубное отопление проводится поверх пола, то его можно видоизменять, если появились новые требования к отоплению всего дома в целом. Такой способ упрощает проведение монтажных работ.
4. В-четвертых, подающую магистраль необходимо установить с небольшим уклоном в сторону отопительных приборов, то есть, по направлению движения теплоносителя.
5. В-пятых, все радиаторы должны находиться на одном уровне. И на каждом из них необходимо установить краны Маевского, чтобы можно было удалять воздух, попавший в систему во время закачивания внутрь воды.

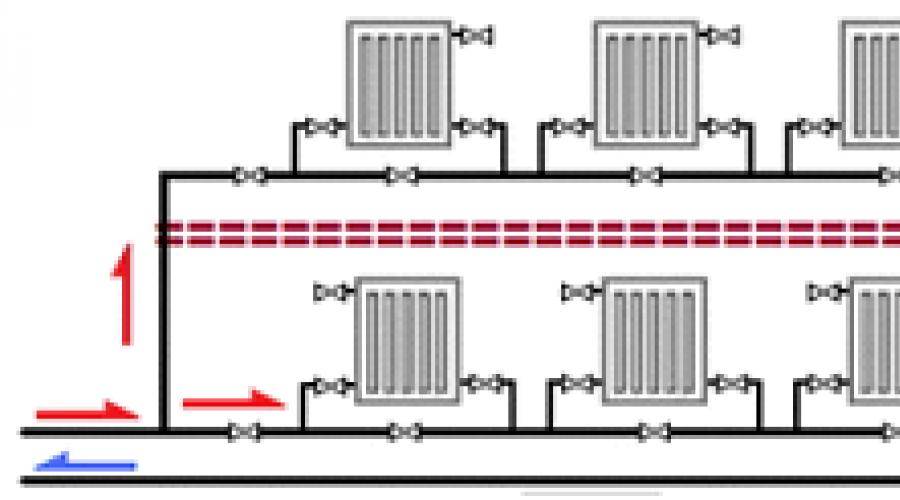

Вертикальная схема обычно сопровождается установкой циркуляционного насоса. Без него, как показывает практика, она работает плохо. Преимуществ у такой схемы достаточно много:

• Быстрое прогревание радиаторов;
• Равномерное распределение теплоносителя по всему контуру, что дает возможность одинаково распределять его по всем имеющимся отопительным приборам;
• Возможность использования труб с меньшим диаметром, а это уже экономическая сторона вопроса.

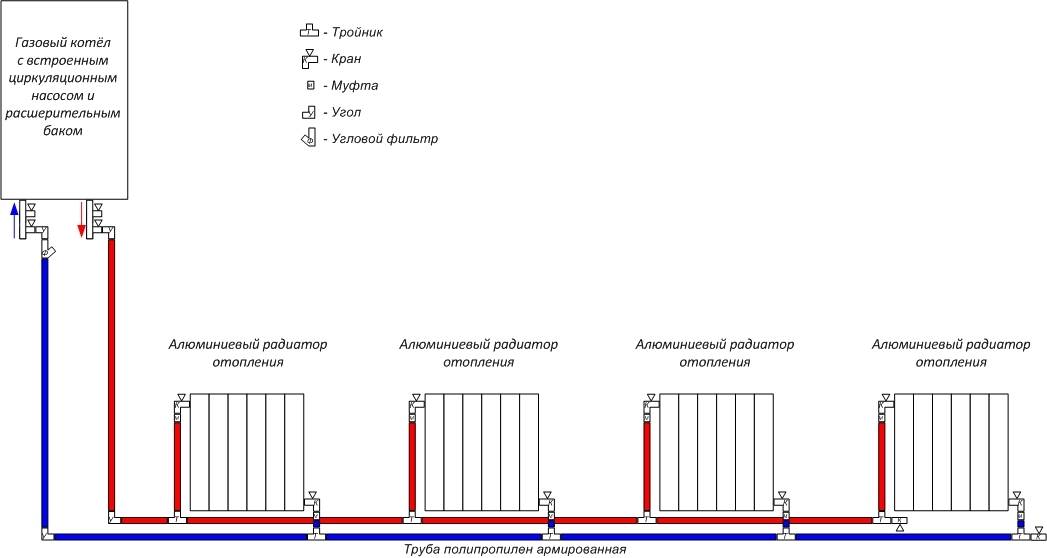

Схема однотрубной системы

Недостаток такой схемы всего лишь один — это насос, который потребует затрат на приобретение и использование электроэнергии. Последний показатель минимальный, поэтому он не особо влияет на себестоимость всей системы. Единственный неприятный момент, который может иногда возникнуть, это отключение электричества. А, соответственно, не будет работать сам насос.

Поэтому есть возможность использовать вертикальную ленинградку с естественной циркуляцией теплоносителя, но в этом случае придется отказаться от вышеперечисленных преимуществ.

Внимание! Если было принято решение установить ленинградку с вертикальной схемой, то учтите, что расстояние от отопительного котла до последнего радиатора не должно превышать 30 метров. Во всем остальном, а это установка дополнительных приборов и узлов, данная система точь-в-точь повторяет горизонтальную схему

Во всем остальном, а это установка дополнительных приборов и узлов, данная система точь-в-точь повторяет горизонтальную схему.

Вопросы и ответы

Имеет ли смысл ставить игольчатый кран для регулировки температуры?

Да, так как первый радиатор часто излишне нагревается. На последнем кран не нужен.

Обязателен ли насос?

При вертикальном подключении – нет. Но если неправильно определить угол наклона верхнего контура, вода не будет нормально циркулировать по системе.

Сильно ли отличается температура на выходе из котла от температуры на последней батареи?

Да. Разница может достигать 45 % — 50 %

Именно поэтому так важно обеспечить правильную циркуляцию теплоносителя

Нужно ли утеплять расширительный бак?

Только если он открытый. Закрытый может работать и без утепления на неотапливаемом чердаке.

Автоматическое регулирование параметров отопительной системы

Сервопривод – это автоматический механизм, который обеспечивает заданные параметры теплоносителя, подавая управляющий сигнал на смеситель. Работает сервопривод для отопления следующим образом. С комнатного термостата или других датчиков, которые фиксируют температуру пола, теплоносителя или воздуха в помещении, сигнал подается на сервопривод, который устанавливает заслонку смесителя (трехходового или четырехходового) в положение соответствующее установленным на датчиках температурам.

Регулировка температуры пола, например, происходит перемещением заслонки смесителя. Это перемещение шунтирует контур теплого пола и часть теплоносителя перенаправляет в «обратку». Таким образом, температура пола уменьшается и при достижении минимально допустимой снова включается сервопривод, но на этот раз он прикрывает заслонку, в контур попадает больше теплоносителя и температура увеличивается до заданной температуры на датчике. Цикл периодически повторяется.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Проект отопления двухэтажного дома: выбор схемы и способа подключения Какие батареи лучше выбрать для отопления частного дома? Отопление теплиц — виды систем и источников обогрева Автономное отопление частного дома: выбор оптимального способа

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

• Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
• Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
• Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
• Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
• Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

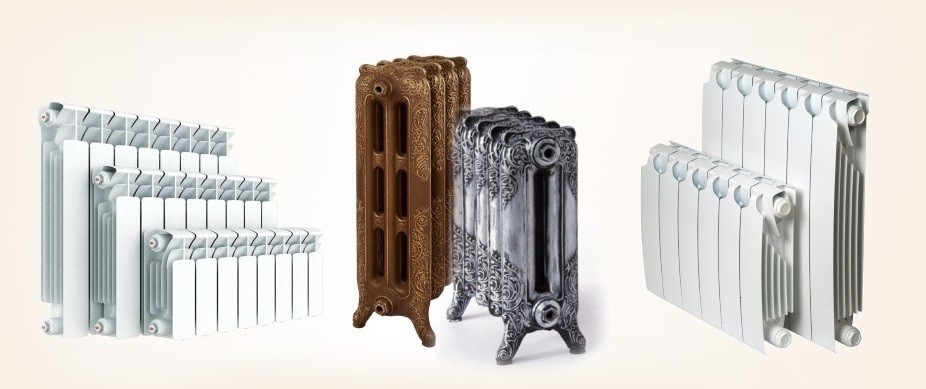

Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.

Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.

Крепление расширительного бачка — он также выводится в чердачное пространство.

Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами

При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги

Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы.
При необходимости — вместе с трубами в систему встраивают циркуляционный насос.

Наполнение системы водой, проверка возможных течей.

Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений Фото из Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

• горизонтальную;
• вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Однотрубная система отопления

Однотрубная система отопления типа “Ленинградка” имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.

После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.

Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.

На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами – термостатами, а также вентилями для балансировки.

Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:

• Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
• Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.

Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.

Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.

Монтаж горизонтальной схемы однотрубной системы

Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:

Магистраль обязательно должна устанавливаться в плоскость пола.

При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.

В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.

При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.

Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.

Отопительные радиаторы должны быть установлены на одном уровне.

Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.

Особенности установки вертикальной системы

Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.

Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.

Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.

Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.

Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.

При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.

В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.

Лучшие качества «ленинградки»

Однотрубная система отопления в частном доме ленинградка удобна, прежде всего, тем, что очень легко выбрать режим работы любого радиатора. Батареи отопления подключаются параллельно одной трубе, поэтому можно даже отключить или демонтировать любой радиатор, не нарушая работу системы.

Для небольших домов и дач популярна система с гравитационной (естественной) циркуляцией воды. В одноэтажных домах выбирается горизонтальная разводка стояков. Для многоэтажных зданий применяется комбинированная схема – вертикальная и горизонтальная схема монтажа стояков. Как уже упоминалось можно организовать «самотечную» систему или создать отопление ленинградка с насосом, который значительно улучшит динамику обогрева помещений.

«Ленинградка» с естественной циркуляцией

Система обогрева такого типа предполагает последовательную установку приборов отопления по периметру помещения. Если будет применена ленинградка система отопления диаметры труб при «самотечной» циркуляции нужно применить большего диаметра. Основа системы – котел соединяется с первым радиатором, выход первого радиатора соединяется с входом второго и т.д. С последней батареи отдавшая свое тепло вода возвращается по обратной трубе в котел для повторения цикла.

Популярная и неприхотливая система отопления ленинградка своими руками монтируется двумя способами.

Первый вариант – последовательное соединение батарей отопления, а второй способ заключается в использовании диагонального подключения радиаторов для равномерного прогрева батарей. Монтировать можно любые радиаторы, но при использовании традиционных чугунных батарей применение крана Маевского обязательно. Он служит для стравливания воздуха из батарей.

Параллельное подключение батарей в схеме отопления «ленинградка»

Описанная выше разводка системы отопления ленинградская имеет один существенный недостаток. При таком способе подключения невозможна регулировка теплоотдачи каждой батареи и невозможно их отключение без остановки работы всей системы. Для устранения этого недостатка был придуман вариант «ленинградки» с параллельным подключением батарей.

При таком подключении вход и выход батареи регулируется шаровым краном, а на отрезок стояка, параллельного батарее, устанавливается кран выполняющий роль шунта. Краны, шунтирующие каждый радиатор, играют большую роль в настройке всей системы. С их помощью ленинградская система отопления частного дома обеспечивает равномерный нагрев приборов отопления.

«Ленинградка» с дополнительным контуром

Если при создании проекта получается слишком большая длина системы или сложная конфигурация, то в таких случаях применяется дополнительный контур. Дополнительный контур подключается параллельно основному. Чтобы система работала правильно на «обратке» дополнительного контура устанавливается кран игольчатого типа для отладки системы обогрева

Второе важное требование – «обратка» второго контура, если используется ленинградка система отопления с насосом, должна соединяться с обратной трубой основного контура до насоса

Вариант «ленинградки» — закрытая система

Любая схема отопления в частном доме ленинградка легко превращается в закрытую систему. Понятно, что в таких случаях нужна установка расширительного бака мембранного типа, манометра, циркуляционного насоса и предохранительных клапанов для безопасности. При установке котла настенного типа, который имеет встроенный циркуляционный насос, монтаж отдельного насоса не нужен.

Такая система отопления ленинградка частного дома чаще всего применяется в двухэтажных домах.

Особенности монтажа

Варианты подключения отопления

Трубопровод необходимо проводить точно по периметру здания. Обязательное условие —установка расширительного бака. Для этого в основную магистраль недалеко от котла делается врезка вертикальной трубы, на которую монтируется сам бак. Он создает небольшое давление внутри трубопровода, что обеспечивает равномерное движение теплоносителя.

Врезать радиаторы в магистраль можно двумя способами. Первый — нижний, когда подключение происходит по нижним входным отверстиям. Второй — диагональный, когда вход теплоносителя производится с нижнего патрубка, а выход с верхнего.

Однотрубная система с естественной циркуляцией (без насоса)

Естественная циркуляция тем сильнее, чем больше перепад температур в верхней и нижней части системы. Потому больше отдачи и скорости теплообмена можно получить, распределяя трубы от котла под потолком или на чердаке, а обратку понизу. Однако ленинградка строится и в горизонтальном исполнении без насоса.

Трубы общего контура распределяются по периметру здания с обязательным и неизменным уклоном, котел полностью расположен ниже уровня подключения радиаторов. Сами теплообменники подсоединяются выше магистральной трубы. Уклон нужен не менее 2-3 градусов. Первый участок от котла к радиатору укладывается с подъемом на два-три градуса, чтобы повысить циркуляцию.

Вода нагревается в котле и стремится вверх под действием сил гравитации, выталкивая себя в магистраль. Начиная с самого начала, вода начинает терять тепло. Доходя до радиатора, горячая вода заменяет собой холодную и выталкивает последнюю вниз. Так повторяется на каждом теплообменнике, пока остывший теплоноситель не вернется в котел и снова доберет температуру.

Расширительный бак открытого типа устанавливается как можно выше, притом с подключением на обратке перед насосом или перед первым радиатором в самой верхней точке контура для отвода воздуха.

Мембранный расширительный бак для системы закрытого типа устанавливается перед насосом. Давление в системе регулируется давлением в воздушной камере бака и количеством теплоносителя. В обязательном порядке система комплектуется пятивыводным штуцером с подключением воздухоотводчика, защитного взрывного клапана и манометра, по которому настраивается и контролируется состояние всего контура.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

 Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

    Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

• Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
• Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
• Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
• Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

• Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
• Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
• Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
