Система полива своими руками: делаем систему автоматического и ручного полива, изучив схемы

Как сделать полив на даче своими руками: главные моменты

Создание системы полива начинается с планирования. На первом этапе следует изобразить схему участка с нанесением всех грядок и растений, которые нуждаются в поливе. Далее предусматриваются все варианты водоснабжения, которые могут осуществляться от централизованного водовода или от емкости для полива на даче. Купить бак любой емкости можно в специализированном магазине. Он устанавливается на двухметровой высоте и сверху закрывается крышкой, чтобы предотвратить скопление мусора в воде.

Если на участке находится колодец или скважина, можно организовать альтернативную систему водоснабжения. В этом случае следует определиться с насосом для полива на даче, который подбирается с учетом необходимого расхода.

Схема расположения системы автоматического орошения на участке

На чертеже следует указать трубопроводы, запорную арматуру. Здесь необходимо отметить все соединения и переплетения труб. Исходя из этого, требуется подсчитать общее количество заглушек, тройников, разветвителей, старт-коннекторов (в случае организации капельного полива), разбрызгивателей (при монтаже системы дождевания). Впоследствии составляется список необходимых материалов и оборудования для обустройства системы водопровода на даче для полива своими руками.

Для магистрального трубопровода лучше выбрать пластиковые трубы, поскольку по ним можно подавать растворенное в воде удобрение или подкормку. Если выполняется внутрипочвенная система, отдается предпочтение толстостенным изделиям. При наземной укладке применяется непрозрачный материал, что поможет избежать цветения воды внутри трубопроводов.

Поскольку трубы для системы орошения как правило монтируются не на один сезон, следует тщательно выбирать изделия и обращать внимание на качество

В случае организации автоматической системы полива необходимо приобрести электрический контроллер. Он питается от автономных батареек. Также рекомендуется запастись фильтрами, которые уберегут систему от засорения

Особенно это важно для капельного полива

Порядок действий при разработке поливной системы своими руками

Сначала берете план участка в масштабе. Если его нет готового, рисуете на миллиметровке или большом листке в клетку. Наносите все постройки, грядки, крупные растения.

Разработка конфигурации

На плане рисуете зоны полива, источник воды, его расположение. Попутно прорисовываете ка будет проходить магистральный трубопровод. Если собираетесь обрызгивать дождевателями, нарисуйте зоны их действия. Они должны перекрываться и неполитых участков быть не должно.

Если насаждения высажены рядами, использовать рациональнее капельный полив: расход воды намного меньше, как и стоимость оборудования. При разработке схемы с капельным орошением количество линий полива зависит от расстояния между рядами. На ряды, между которыми расстояние больше 40 см необходимо по одной линии на каждый. Если ряды расположены ближе 40 см, полив веду в междурядье и линий получается на одну меньше.

Разработка поливной системы своими руками

После того, как все участки нарисованы, определяетесь с длинной требуемых трубопроводов, считаете, сколько и каких точек раздачи воды у вас получилось, определяетесь с оборудованием — количеством труб, шлангов, тройников, капельниц, брызгалок, нужен или нет вам насос и редуктор, будет установлена емкость или нет, какая автоматика должна стоять и где. Вот после того, как все это уже продумано, вплоть до диаметров труб, фитингов и переходников, наступает практический этап. Оросительная система, нарисованная на бумаге начинает воплощаться на вашем участке.

Начинаем строить

Далее уже идут работы по строительству. И первое что нужно — определиться с тем, как прокладывать будете трубы. Есть два способа: проложить трубопровод поверху или закопать в траншею. По земле обычно укладывают на даче: тут полив сезонный и осенью его разбирают. Очень редко поливные системы на дачах оставляют на зиму: даже если оборудование выдержит зиму, могут ее попросту сломать или украсть.

При создании системы автоматического полива участка дома постоянного проживания, стараются все сделать как можно более незаметным, потому трубы закапывают. В этом случае выкапываются траншеи глубиной  не менее 30 см. Этой глубины достаточно, чтобы трубы не повредились при земляных работах. Только не забудьте, что трубы, фитинги и другое оборудование, которое остается зимовать, должно переносить заморозку.

Один из этапов создания автоматического полива своими руками — земельные работы и укладка магистральных шлангов

От магистральных водопроводов отходят ответвления на полив. Все узлы и соединения желательно делать в лючках с крышками: именно в соединениях, тройниках и т.п. чаще всего происходят течи. Раскапывать всю траншею, чтобы найти место течи — не самое веселое занятие, а если все «проблемные места» заранее известны и относительно доступны, обслуживание становится легкой задачей.

При подземной прокладке магистральных трубопроводов места соединений устанавливайте в специальных боксах

Последний этап — в зависимости от выбранного способа полива в шланги устанавливаются устройства раздачи воды, все соединяется и тестируется.

Минусы использования автоплива из личной практики

Начать хотелось бы с самого главного минуса – финансовых затрат. В самом начале установки системы потребуется вложение денежных средств. Конечно, система автополива, к счастью, не приравнивается к «стоимости самолета», тем не менее раскошелиться на покупку оборудования нам пришлось.

Да и в дальнейшем капельные ленты потребуется периодически менять, а также при необходимости заменять отдельные комплектующие (у нас, например, через три года сгорел погружной насос). И затраты на электроэнергию, в случае наличия насоса, также не стоит забывать.

Кроме того, на влажных грядках больше разводятся мокрицы и слизни, также и медведка предпочитает места, где бывает влажно.

Еще одна сложность состоит в том, что заданный на неделю режим не всегда бывает оптимальным. Ведь погода может резко измениться, зарядят дожди, а мы находимся в городе и уже не изменим настроек таймера. Система, несмотря на наличие сырости, будет исправно включаться и продолжит поливать грядки. Но, разумеется, при наличии датчика дождя такая проблема отпадает.

Другой существенный минус – возможность технических неполадок. Однажды электронный таймер по не выясненным причинам дал сбой, и наш огород беспрерывно круглосуточно поливался изо дня в день. К счастью, соседи заметили неладное, и мы были вынуждены срочно выехать на дачу, чтобы выставить правильные настройки.

Также в связи с тем, что в нашем случае вода в систему подается из колодца, она оказывается очень холодной, а полив ледяной водой — не самый оптимальный вариант для растений. С этим, кроме того, связано и то, что при проведении подкормок, удобрять приходится все-таки, поливая огород из ведра.

А вот дачникам, у которых автополив осуществляется из многокубовых емкостей, в этом отношении повезло гораздо больше, ведь вода там успевает прогреться, а при необходимости подкормки, удобрение можно развести непосредственно в баке.

И последний небольшой минус — необходимость ухода. С ведрами и лейками все гораздо проще. Грубо говоря, их можно даже не мыть, а вот с системой автополива так не получится. Если у вас нет фильтра, капельные ленты будут время от времени забиваться, что существенно сокращает их срок службы. А если фильтр имеется, то промывать придется уже сам фильтр.

В некоторых случаях такое мероприятие приходится делать и в течение сезона, но в конце сезона промывка и просушка всей системы автополива обязательна.

Напротив каждой грядки имеется тройник, на котором установлены муфты с внутренней резьбой. Людмила Светлицкая

Автополив из бутылки своими руками

Систему капельного полива можно сделать даже в квартире на подоконнике. Это очень просто и удобно: растение можно оставить на долгое время и не бояться, что оно засохнет. Этим методом пользуются многие домохозяйки, которые не успевают поливать свои цветочные клумбы или часто уезжают на долгое время.

Как сделать автополив своими руками? Рассмотрим несколько способов:

1. Бутылка горловиной вниз. Объем пластиковой бутылки не менее 1 литра. Для начала вырезаем ножницами нижнюю часть (3-4 сантиметра от дна) и делаем пару отверстий в самой крышке. После чего зарываем бутылку в почву возле стебля растения на 5-7 сантиметров. Чем больше отверстий на крышке, тем интенсивнее будет полив. Помимо этого, бутылки можно установить над растением и провести тонкую трубку к корневой системе.
2. Бутылка с отверстиями. Для того чтобы сделать капельный автополив на даче своими руками, необходимо закопать пластиковую бутылку объемом 0,5 литра рядом с корневой системой. Из почвы должно быть видно только горлышко. Вся бутылка должна быть покрыта маленькими отверстиями, которые будут увлажнять почву соседним растениям. Чтобы заполнить тару, можно открутить крышку и залить воду с помощью лейки.

Какие плюсы и минусы капельного полива? Такая система имеет множество преимуществ и всего лишь один недостаток:

1. Экономия воды. Если сравнить капельный полив с дождевальным или даже подземным, то можно без сомнения утверждать, что капельная система автополива расходует в 2, а то и в 3 раза меньше воды.
2. Целенаправленность. Капельное орошение обеспечивает влагу конкретным растениям. К счастью, сорняки в этот список не попадают и, как следствие, остаются без подпитки.
3. Автономность. Не стоит волноваться о цветах, отправляясь в длительную поездку. Свежевысаженную рассаду можно оставить на 7-9 дней, и она не пострадает.
4. Грунт остается мягким. Как правило, при ежедневном поливе на почве может образоваться корка, которая перекроет доступ кислорода к корневой системе.
5. Прихотливое растение. Не каждый цветок предпочитает влажную почву. Большинство домашних растений могут погибнуть от переизбытка воды.

Автополив на даче своими руками – это отличное решение многих проблем. Теперь не стоит тратить много времени и сил, чтобы регулярно поливать свои растения. Система автополива сделает всю работу за вас.

Размышления.

Сначала нужно было решить, как автоматизировать доставку воду к растениям. В промышленных поливальных установках для этих целей используется либо электромеханические клапаны, либо насосы.

Недостаток электромеханического клапана в том, что ему требуется некоторый напор воды. То есть, пришлось бы поднимать сосуды с водой выше уровня вазонов. Поднять же 50 или даже 150 литров воды сложно, да и опасно. Если клапан или водоподводящие трубки дадут течь, то весь запас воды окажется на полу и возможно не только на моём.

Подключить же оросительную систему к водопроводу нельзя по ряду причин.

Первая причина. Вода для полива не должна содержать хлора, то есть должна быть отстоянной.

Вторая причина и возможно даже более веская. При отъезде даже не несколько дней, входные водопроводные вентили следует перекрывать, так как это единственный способ снять с себя ответственность при прорыве труб.

Что же касается водяных насосов, то они умеют качать воду снизу вверх. При этом любая течь сможет проявить себя только в очень короткие промежутки времени, а именно тогда, когда происходит полив.

За считанные минуты, небольшая протечка воды вряд ли может нанести большой ущерб. Если же случится авария и насос не выключится, то намного проще разорвать цепь питания схемы управления насосом, чем перекрыть воду перед заклинившим электромеханическим клапаном.

Да, в плане перестраховки я мастак. Но, ведь одно серьёзное стихийное бедствие, вызванное протечкой, может заставить скромного дауншифтера устроиться на неинтересную работу.

Установка автоматического полива

Автополив газона необходимо устанавливать, прежде чем начинать посадку газона. Процесс выполняется в несколько этапов:

• Снимается верхний слой земли (около 40 см)
• Выполняется укладка труб

Если же газон уже посажен, его дерновой слой необходимо аккуратно срезать и, установив систему орошения, уложить на место.

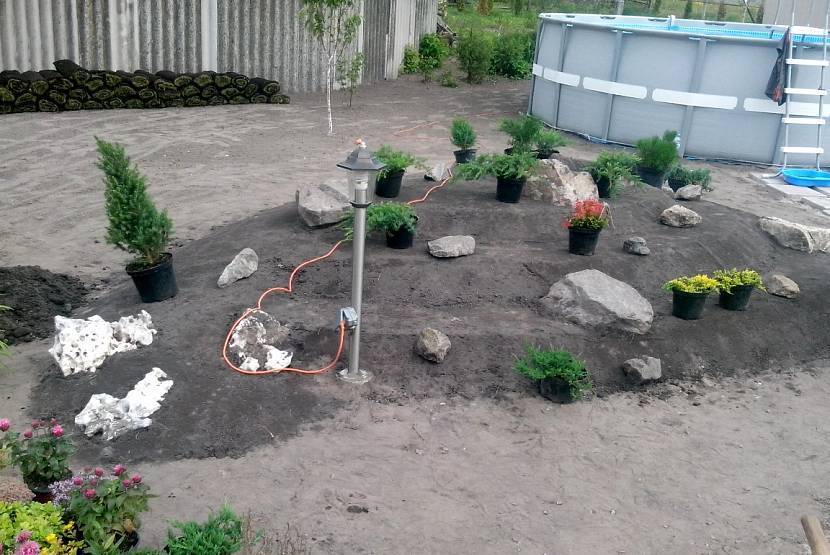

Обустройство полива возле альпийской горкиИсточник mirsada.kiev.ua

Рекомендуется, прежде чем начинать установку автополива сгруппировать растущие растения. Они высаживаются группами с учётом количества влаги, им необходимой. Участок зонируют и ставят водоразбрызгиватели с необходимой для конкретного участка мощностью.

Когда система устанавливается в зоне, где произрастают кусты или деревья рекомендуется устанавливать разбрызгиватели со струёй встречного орошения.

Иногда для качества, полива газона оборудование необходимо дополнительно укомплектовать. К примеру, если грунтовые воды в регионе загрязнённые или их технические характеристики не позволяют использование без предварительной очистки, понадобится установка дополнительных фильтров.

Ещё до наступления морозов обязательно нужно слить оставшуюся в системе воду. Это позволит избежать разрыва труб при наступлении морозов.

Управление автополивом

Все виды устройства автополива на даче могут управляться вручную или компьютеризировано. Компьютерный способ управления достаточно дорогой, но его использование окупается многолетним комфортным использованием, всегда прекрасным видом участка, хорошим урожаем.

Установка компьютерного управления автополива на даче проста, возможна своими руками, зависит от модели и ее составляющих. Датчики влажности, на регулируемых участках, дают сигнал центральному компьютеру, который включает систему автополива. Автоматическое управление без датчиков влажности включает полив через заданный программой промежуток времени, на установленное время. Установка происходит по инструкции конкретного прибора, всегда стоит соблюдать требования и рекомендации производителя.

Функциональность и возможности приборов различны. Некоторые современные модели способны управляться на расстоянии, через интернет или мобильный телефон. Но находясь в отдаленном от дачи месте невозможно определить влажность почвы, необходимость полива, поэтому привычные датчики влаги более эффективны в применении.

Инструкция по настройке одного из представителей пультов управления системой полива в видео:

Разновидности схем автоматического полива огорода

Существуют разные модификации системы, которые имеют компактные габариты и подходят для любых участков с любыми культурами. Наиболее популярным вариантом является схема подачи жидкости с помощью насосной станции. Агрегат доставляет воду из источника по трубопроводной магистрали в нужное место, а затем разбрызгивает ее. На конце трубы расположен очищающий фильтр.

Еще дачник может оснастить систему механизмом для подачи подкормок и удобрений. Он представляет собой небольшой резервуар с инжектором и запорными вентилями, которые ограничивают подачу раствора.

Разбрызгиватели тоже устанавливают в земле и выдвигают при запуске системы. Устройство отличается способностью функционировать без навесного оборудования, а подача жидкости происходит самостоятельно.

Капельное орошение

Система орошения с капельной подачей воды удобна в эксплуатации и проста в изготовлении своими руками. Ключевым узлом, обеспечивающим подачу воды, является централизованный водопровод с фильтрующими элементами и запорными механизмами.

Применение резервуаров с жидкостью позволяет организовать круглосуточный полив, который работает до тех пор, пока в емкостях есть жидкость, достаточно лишь отрегулировать ее подачу.

Подключение к центральному водоснабжению не всегда обеспечивает оптимальный напор. Капельное орошение может функционировать и по другим принципам:

1. Применение капельной ленты. К участку нужно подвести трубу, из которой будет подаваться вода на специальную ленту, зафиксированную вдоль зеленых насаждений. Если количество рядов превышает несколько десятков, понадобится соорудить разветвитель в начале грядки. Вокруг стволов деревьев ленту укладывают по спирали.
2. Применение жесткого шланга с отверстиями (упрощенная альтернатива капельной ленте). Специфика полива не отличается от предыдущего способа.
3. Применение пластиковых труб с небольшими отверстиями, укладывающихся по грядкам и подсоединяющихся к источнику водоснабжения.

Внутрипочвенный полив

Такая самодельная поливалка востребована на участках с дефицитом воды, т.к. она в два раза экономичнее механизмов, устанавливающихся на поверхности. Еще ее можно использовать на тех частях приусадебной территории, где выращиваются плодовые деревья или кустарники. Для обустройства системы понадобится подготовить щебень и небольшой отрезок трубы, а также следовать инструкции:

1. Глубину посадочной ямы увеличивают на 30 см, а ширину – на 20-30 см.
2. На дно углубления укладывается щебневый слой толщиной до 20 см.
3. У стенок ямы нужно расположить отрезок трубы, погрузив его на 10 см в слой щебня и оставив 20 см поверх земли.
4. Щебень засыпается слоем грунта, после чего растения садят по классической схеме.
5. Открытый отрезок трубы закрывается заглушкой для предотвращения засорения.

Организация полива предусматривает использование шланга или лейки, через которые вода поступает в трубу, а затем к корневой системе зеленых насаждений. Оптимальная дозировка определяется климатическими условиями. Так, для южной местности с жарким летом целесообразно подавать в лунку с 5-летним деревом по 4 ветра воды 1 раз в неделю.

Поскольку устройство подземного автополива достаточно простое, соорудить его своими руками сможет даже неопытный дачник.

Дождевой автополив

Автоматический полив подходит для любых огородов и может размещаться в любом месте. Чаще всего его устанавливают в саду с плодовыми деревьями, на газонах или цветниках. Если закрепить насадки под кронами деревьев, это позволит избавиться от пыли и насекомых на листьях. Кто-то из дачников предпочитает обустраивать на месте, где находится система, зеленый газон – в таком случае под орошение будет попадать и трава.

При настройке оборудования следует достичь баланса между впитыванием земли и интенсивностью подачи жидкости

Важно убедиться, что вода успевает впитаться почвой, иначе появятся грязевые лужи и начнутся процессы гниения

Полив методом дождевания бывает как переносным, так и стационарным.

Переносной вариант исключает необходимость прикрепления трубопровода к местам орошения. Вместо трубопровода используются шланги подходящей длины, которые раскладываются в нужных точках.

Такие оросительные установки поддерживают автоматизацию, где пользователь указывает лучшее время для запуска, интенсивность напора и другие параметры.

Систему можно модифицировать с учетом собственных интересов и условий участка.

Зачем нужен автоматический полив

Грамотно спроектированная и качественно установленная система автоматического полива обеспечивает своевременное орошение участка в необходимых объемах и без дополнительных трудозатрат. В то время, пока хозяева наслаждаются отдыхом на приусадебном участке, все растения будут обеспечены необходимым количеством воды, смогут зеленеть и плодоносить.

Система автоматического полива – это целостный комплекс, который включает поливочное оборудование и регулирующие его работу автоматические устройства. Эффективность системы автополива в несколько раз выше, чем при поливе традиционными методами (например, вручную из шланга), и намного удобнее.

Монтаж системы автоматического полива имеет свои нюансы и требует определенных навыков, поэтому его лучше доверить профессионалам. Правильно устроенная и качественно установленная система автополива проста в эксплуатации и долговечна в использовании.

Система автоматического полива позволяет:

• определять количество поливов в течение суток;
• устанавливать количество затраченной воды;
• определять день и время включения системы;
• устанавливать длительность каждого периода орошения;
• обеспечивать как общий полив, так и орошение определенных зон;
• добиться равномерного распределения воды по всей орошаемой территории;
• регулировать работу системы в зависимости от погодных условий.

Система автополива, в состав которой входит контроллер, регулирует не только объем затраченной воды, но и периодичность полива растений (1, 2, 3 раза в день или сколько необходимо). В случае, когда в состав системы входят климатические датчики, передаваемая ними в центральный контроллер информация позволяет регулировать производительность системы в зависимости от погодных условий: увеличивать в жаркое время, уменьшать во время дождя или полностью отключать в период заморозков.

Помимо заманчивой функциональности, система автоматического полива очень привлекательна и с эстетической точки зрения:

• она не нарушает дизайн ландшафта, так как все коммуникации скрыты;
• позволяет сохранить целостность клумбы и газона – с автополивом на них не будет человеческих следов и сломанных от перетаскивания шланга растений;
• оригинальные спринклеры могут входить в композицию ландшафтного дизайна;
• пульт управления системой можно разместить в доме либо подсобном помещении, где он не будет бросаться в глаза.

Монтаж систем автополива на территории нашей страны может быть выполнен в любое время, когда отсутствует снежный покров. Компании, которые осуществляют проектирование и монтаж систем автополива, рекомендуют заказывать разработку проекта автополива зимой, а выполнять работы – ранней весной. Это объясняется тем, что зимой работники компаний меньше загружены, поэтому заказчику будет проще вносить корректировки и изменения в разрабатываемый проект, а исполнителю – их выполнять. Кроме того, обычно следы, оставшиеся после проведения земляных работ во время монтажа систем автополива, исчезают через 1,5–2 месяца, а ранней весной это время сокращается до 2–3 недель.

В случае, когда работы по благоустройству участка только начаты, рекомендуется обеспечить совместную работу специалистов по созданию ландшафта и монтажников системы автополива, чтобы избежать накладок во время проведения работ. В таком случае специалисты смогут выработать оптимальную схему своей работы на благо заказчика.

Предварительный проект схемы автополива участка может несколько отличаться по стоимости от окончательного варианта. В любом случае все изменения проекта согласовываются с заказчиком.

Даже опытные дачники знают, как непросто ухаживать за приусадебным участком – особенно когда наступает летний зной. Много времени и сил уходит на обеспечение полива. Можно ли оптимизировать выполнение этой задачи и как-то ускорить процесс? Снять добрую половину забот с плеч поможет автоматический или капельный полив, который вполне реально организовать своими руками. В связи с многочисленными вопросами по данной теме мы решили написать подробное руководство о том, как сделать автополив на даче своими руками с минимальными затратами.

Виды систем автополива

Поливать в автоматическом режиме можно насаждения, высаженные любым способом: на открытом грунте, в теплице, даже на балконе или на подоконнике. Просто масштабы и способы будут разные. Воду можно подавать несколькими способами:

Дождевателями. Через специальные устройства вода разбрызгивается по поверхности, имитируя дождь. Такой способ автоматического полива чаще всего применяют для орошения газонов. Трава хорошо реагирует на поверхностное внесение воды. Применение для других насаждений может быть ограничено из-за возможности развития болезней. Один из способов автоматического полива растений — разбрызгивание воды Капельный прикорневой полив. В этом случае вода подводится к зоне высадки растения и подается каплями, иногда — тонкими струйками, в зону расположения корневой системы растения. Такой способ автоматического полива используется для огородных и ягодных культур, деревьев, кустарников, цветов. Его часто монтируют в теплицах, на огородах, в цветниках. Миниатюрные системы можно сделать на балконе или для домашних цветов. Потому что вода подается именно туда, куда нужно, такой полив называют «точечный». Более экономно расходуется вода при капельной подаче Подземное внесение воды. Подземная подача воды в основном организовано по капельной технологии. Отличаются шланги — они должны быть более прочными, имеют особенности капельницы: в состав материала, из которого они изготавливаются, вводят гербициды, которые не дают корням растений забивать выходные отверстия. Во всем остальном строение аналогично. Подземное подведение воды делают по капельной технологии, но объем земляных работ большой

Несмотря на разные способы подачи воды, сама система автоматизированного полива строится одинаково по одним и тем же принципам. Отличаются они рабочим давлением: капельная подача воды может работать даже в самотечных системах с низким давлением — от 0,2 атм, для разбрызгивателей-дождевателей напор должен быть больше. Соответственно и компоненты оросительной системы и ее соединения должны быть рассчитаны на разное рабочее давление. Других отличий нет: компоновка одинаковая.

Аварийная система защиты.

Для обеспечения пожарной безопасности, вся электрическая часть автомата заключена в стальной бесщелевой корпус, который стоит на карболитовых приборных ножках. Охлаждение происходит через металл корпуса. Питание подаётся через плавкую вставку.

В случае аварийного пролива воды поливальная машина снабжена абсолютно независимой схемой защиты, которая отключает основную часть электрической схемы от сети, разрывая таким образом и цепь питание насоса.

Эти меры могут показаться излишними, но когда в квартире под вами сделан ремонт, стоимость которого значительно превышает стоимость всей вашей квартиры…

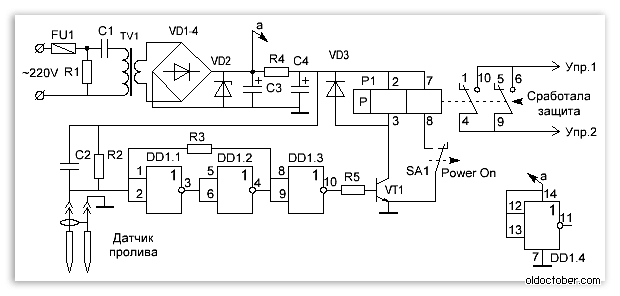

Исполнительным элементом первоначальной схемы защиты было обычное электромагнитное реле, которое в случае аварии (пролива воды) выжигало сетевой предохранитель всей поливальной машины.

R1, R2 = 1M R3 = 22M R4 = 1k R5 = 15k C1 = 0,47 C2 = 1,0 C3 = 47,0 C4 = 1000,0

VD1-4 = КД510А VD2 = 15V VT1 = КТ3102Д DD1 = К561ЛЕ5 SA1 = МТ-3 FU1 = 1A Р1 = РПС20 (757) TV1 = вых. от ВЭФ-202

Однако замена предохранителя – тоже достаточно ответственная операция, которую не стоит доверять женщинам.

Посему, пришлось изменить схему и заменить обычное реле на поляризованное.

Это позволило возвращать поливальную машину в исходное состояние простым выключением и включением питания.

Как работает схема защиты?

Схема защиты питается от отдельного источника питания, что значительно увеличивает её надёжность.

При попадании воды на датчик пролива, схема коммутирует конденсатор C4 с одной из обмоток реле P1, которое и разрывает цепь импульсного источника питания. Если теперь отключить установку тумблером «Power», то энергия, запасённая в конденсаторе C4, будет направлена в другую обмотку реле P1, что вернёт установку к жизни.

Датчик пролива воды представляет собой полутораметровую полоску ткани, сшитую наподобие дамского пояса, который разделён пополам дополнительным швом. В образовавшиеся карманы вставлено два отдельных голых провода, которые подключены к схеме защиты. Защита срабатывает при попадании нескольких капель воды на любой участок этой ленты.
