Как правильно сделать вентиляцию в частном доме

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

1. Выбрать его модель.
2. Выполнить чертежи в размерах, масштаб 1:1.
3. Подготовить необходимые инструменты.
4. Выбрать и приобрести материалы.
5. Изготовить выкройки деталей из картона.
6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
7. По выкройкам изготовить детали дефлектора.
8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Дефлектор своими руками. Это может сделать каждый.

Watch this video on YouTube

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
2. Ножницы слесарные для резки листового металла.
3. Напильник – для удаления заусенцев.
4. Маркер, применяемы при нанесении разметки на детали.
5. Дрель для сверления отверстие под крепеж.
6. Сверла по металлу.
7. Молоток слесарный.
8. Тиски слесарные.
9. Шило.
10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
3. Листы из других металлов – меди, титана, цинка и им подобных.
4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Самодельный дефлектор типа Vacu Stack ч1 (изготовление)

Watch this video on YouTube

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

• недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
• длительный простой сантехнического оборудования, приводящий к их пересыханию;
• возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Как избежать неприятных запахов из канализации – вакуумный клапан

Watch this video on YouTube

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.

Особенности вентилирования помещений

Частные дома — это уникальные объекты, для которых не существует готовых типовых схем вентиляции. В зависимости от целевого использования каждому помещению должен быть обеспечен особый режим воздухообмена. На кухне требуется предусмотреть залповое проветривание, а в котельной — безотказную естественную вытяжку.

Подпольное пространство

Основная проблема в подвале, где располагаются технические и подсобные помещения, — сырость, низкая температура, как следствие — развитие плесени и грибков, разрушающих штукатурку и стены. Поэтому на этапе строительства в противоположных сторонах делаются продухи или отдушины. Если на пути имеются перегородки, то аналогичные отверстия пробиваются и там. Продухи устраивают под потолком подвала, на высоте 30 см от грунта, и закрывают металлическими решетками от грызунов.

Верхние этажи

В одноэтажных домах движение воздушных потоков определяется только коробами. Для зданий с 2 и более уровнями в варианте естественной вентиляции нужно ограничивать попадание воздуха с лестничных маршей в другие помещения верхних этажей. В противном случае лестницы станут выполнять роль вентиляционных труб, мешая установлению микроклимата в комнатах.

Кухня

Для кухни лучше предусмотреть отдельный вентиляционный канал, через который будут выводиться воздух и продукты горения. Для вентканала подойдет материал с гладкой термостойкой поверхностью (который мало загрязняется и легко очищается, не боится влаги, перепадов температур и коррозии). Оба отверстия короба должны быть защищены решетками.

Туалет и ванная комната

Для быстрого удаления влажности и неприятных запахов площадь сечения трубы должна быть большой, однако надежная вытяжка возможна только при наличии осевого вентилятора. При этом крыльчатка неработающего вентилятора должна минимально перекрывать сечение воздушной магистрали. Можно использовать переходники или тройники с обратным клапаном и дополнительными решетками.

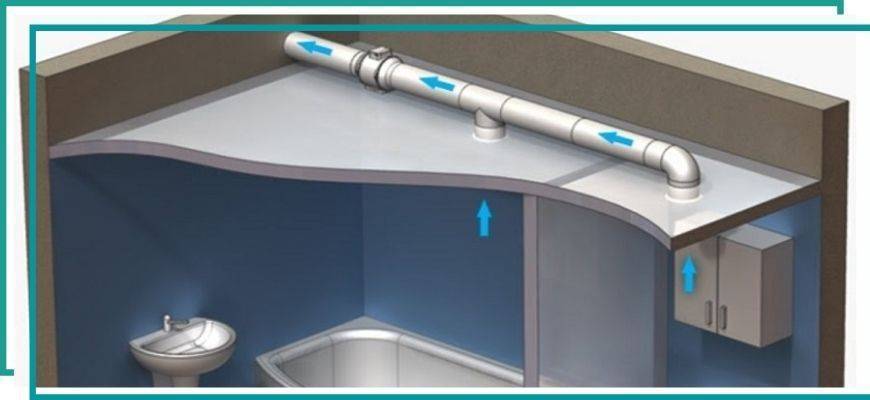

Организация вентиляции в ванной комнате.

Бассейн

Бассейн в помещении всегда создает повышенные влажность и температуру. Для эффективной регулировки этих параметров лучше создать приточно-вытяжную систему с отдельным магистральным каналом на выпуск. Оптимальные параметры в помещении бассейна — отсутствие сквозняков, температура воздуха +28…+32°C, влажность 64%.

Баня

В ходе банных процедур влажность достигает 100%, а в остальное время параметры должны соответствовать жилому помещению. Для работы в широком диапазоне значений применяйте смешанную схему с упором на эффективность естественной вентиляции. В деревянном строении обустраиваются 2 приточных канала и вытяжной с регулируемым вентилятором.

Котельное помещение

Главная задача вентиляции — предотвратить скопление газов (взрыв). Сечение продухов считается как площадь подвала, разделенная на 400. Для котельной в 4 м² диаметр вентиляционного отверстия должен быть 25 см.

Чердак

Основная задача вентиляции чердака — удаление влаги и конденсата для сохранения материалов, предотвращения ранней коррозии. Для этого применяются вентилируемые коньки, аэраторы кровли, перфорированные софиты. Пыль, которая скапливается на чердаке, быстро впитывает влагу и негативно влияет на утепление здания. Поэтому все отдушины надо защитить от листвы, насекомых, птиц. Если длина крыши превышает 10 м — стоит подумать о монтаже принудительной вентиляции пространства мансарды.

Канализация и выгребная яма

Правильный воздухообмен ускоряет разложение отходов и уменьшает сопротивление канализационных труб. Отвод метана и других продуктов разложения органики предотвращает возникновение пожара. Для удаления газов органики устанавливаются высокие стояки в дачном туалете, в септиках и закрытых емкостях.

Вентканалы можно создавать из пластиковых труб, в том числе канализационных.

Жилые комнаты

Для нормализации воздухообмена в помещениях с пластиковыми окнами нужно использовать для них приточные клапаны, установить бризер с вентилятором и подогревом воздуха. Иначе на окнах скапливается влага, развивается грибок. Клапаны надо располагать на высоте 2 м от пола над отопительными приборами. Плотные межкомнатные двери препятствуют движению воздушных масс и мешают проветриванию помещений. Поэтому все новые двери нужно оснащать переточной решеткой.

Для вентиляции комнат с пластиковыми окнами нужно использовать для них приточные клапаны.

Цоколь и фундамент

Если в доме нет подвала, то это не значит, что фундаменту не нужна вентиляция. Для проветривания цокольного этажа используются продухи, асбестоцементные или пластиковые трубы.

Как сделать продухи

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют. Если используются пластиковые трубы, в них засыпают песок, края закрывают заглушками. Это необходимо, чтобы масса бетона не сплющила их при заливке. Эти закладные после разопалубки не снимаются.

Установлены пластиковые трубы для отдушин в цоколе

Прямоугольные отдушины формируют из досок, сбивая короб требуемого размера. Его также устанавливают в опалубку, но после схватывания бетона древесину удаляют.

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

Недостатки принудительной вентиляции

Для подачи воздуха в помещения можно использовать не только форточки и щели, но и принудительную приточную вентиляцию. Но и здесь не все так гладко, как хотелось бы. О приточной вентиляции многие знают из рекламных акций, где расписаны все ее преимущества. На первый взгляд все предельно просто: воздух закачивается в помещение с помощью вентилятора, пройдя предварительную очистку с помощью встроенного фильтра и при необходимости нагревшись до заданной температуры. Но здесь и кроется главный недостаток. Уже через несколько циклов работы на фильтре осядет пыль, органические отходы и т.д., и он станет идеальным местом для размножения микробов и бактерий, которые потом будут попадать в помещение вместе с воздухом снаружи. Это чем-то напоминает работу пылесоса, из которого не вытрусили пыль. Воздух проходит сквозь грязный фильтр, не только не очищаясь, но и еще больше загрязняясь. А ведь никто не будет менять фильтр каждый день, он будет обновляться в лучшем случае раз в полгода при плановом ТО. Так что, если есть возможность, лучше отказаться от установки принудительной приточной вентиляции. Конечно, есть помещения, в которых нельзя без нее обойтись, с повышенным уровнем задымленности или с постоянными выбросами отходов, но в жилых частных домах это редкость.

Необходимость вентиляции в уличном туалете

Каждый владелец санузла на дачном участке знает, что после сезонного использования этой комнаты, находиться там длительное время невозможно, и даже опасно. Неприятный запах, все время присутствует.

Эту деликатную проблему стоит разрешить в кратчайшие сроки. Ведь, газообразного типа вещества, выделенные из отходов, ядовиты и могут привести к ухудшению самочувствия. К тому же часто простейшее посещение туалета вызывает головокружения и тошноту. А это главные симптомы интоксикации.

Даже если вы изготовите по всем нормативам и правилам хороший уличный туалет, но, не позаботитесь о вентиляции, опасность пребывания в помещении не снизится. К тому же, постепенно строение начнет разрушаться.

Метан, и иные опасные хим. соединения, которые содержатся в испарениях, разрушают стройматериалы. Особенно сильно они вредят древесине. А все потому, что этот материал чаще всего и используется для создания дачных туалетов.

Варианты вентиляции.

С технической точки зрения данные системы классифицируются по 3 категориям:

• своему предназначению,
• типу побудителя движения воздуха,
• методу передвижения воздуха.

Вентиляционные системы в зависимости от их функций подразделяются на:

По данной теме есть похожая статья – Фальцевая кровля: инструкция по монтажу, вентиляция.

• приточные;
• вытяжные;
• рециркуляционные (подают чистый воздух и подмешивают к нему некоторое количество вытяжного воздуха).

Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:

• безканальные (воздух проникает внутрь дома сквозь окна и двери);
• канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).

Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:

• механические;
• естественные.

В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.

Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:

• (приточно-вытяжная);
• (естественная с принудительной вытяжкой).

Как правильно сделать выбор? Любой из данных вариантов имеет свои преимущества и недостатки.

Естественная вентиляция отлично подходит для небольших строений, расположенных в местах с чистой окружающей атмосферой.

В этом случае использование принудительной вентиляции нецелесообразно.

Для больших коттеджей и жилья, находящегося в зоне атмосферного загрязнения, лучше использовать механическую приточно-вытяжную систему вентиляции.

Она не только обеспечит помещения достаточным количеством воздуха, но и очистит его благодаря функции фильтрации поступающей воздушной смеси.

Требования к вентиляции частного дома при использовании различных строительных материалов разные. Для определения наиболее оптимальной вентиляционной системы учитывают хотя бы самый минимальный набор условий:

• чистоту атмосферы;
• стройматериал, используемый для постройки.

Естественная вентиляция.

Данная система оптимально подходит для строений, возведенных из кирпича; самана; дерева (бревно, брус); газо- шлако- и пеноблоков; монолитного керамзитобетона.

Принудительная вентиляция.

Приточно-вытяжная система вентиляции с функцией дополнительной фильтрации приточного воздуха устанавливается в домах, построенных из панелей 3D, МДМ, SIP, СОТА; сэндвич-панелей; пенополистеролбетона. Приточная вентиляция устанавливается и в каркасных домах, возведенных по канадской технологии («изодом», «термодом»).

Смешанная вентиляция.

Если естественная вентиляция не в силах справиться со своей функцией, несмотря на хорошую тягу в вентканалах, производят монтаж вытяжной вентиляции. Установку механических систем осуществляют только в помещениях, где воздух очень загрязнен или на стенах и потолке собирается конденсат. Их устанавливают в туалете, ванной комнате, котельной. Смешанной также может быть вентиляция кухни, подвала, погреба, санузла. Все бытовые помещения сильно влияют на атмосферу внутри дома, поэтому там чаще всего устраивают дополнительную принудительную вентиляцию.

В очень больших кирпичных и деревянных домах, а также в строениях из пеноблоков тоже можно использовать смешанный тип вентиляции.

Проектирование систем вентиляции, видео:

• (необходимо определить необходимое количество приточного воздуха, который будет соответствовать всем санитарным нормам);
• (от правильного выбора каналов и воздуховодов полностью зависит атмосфера в доме);
• выбору (его делают только после того, как взвесят все за и против того или иного типа вентиляции);
• составлению плана-схемы вентканалов (правильная схема системы вентиляции обеспечивает ее хорошую работу);
• выбору места для монтажа оборудования;
• определению ;
• устройству самой системы.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).

• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

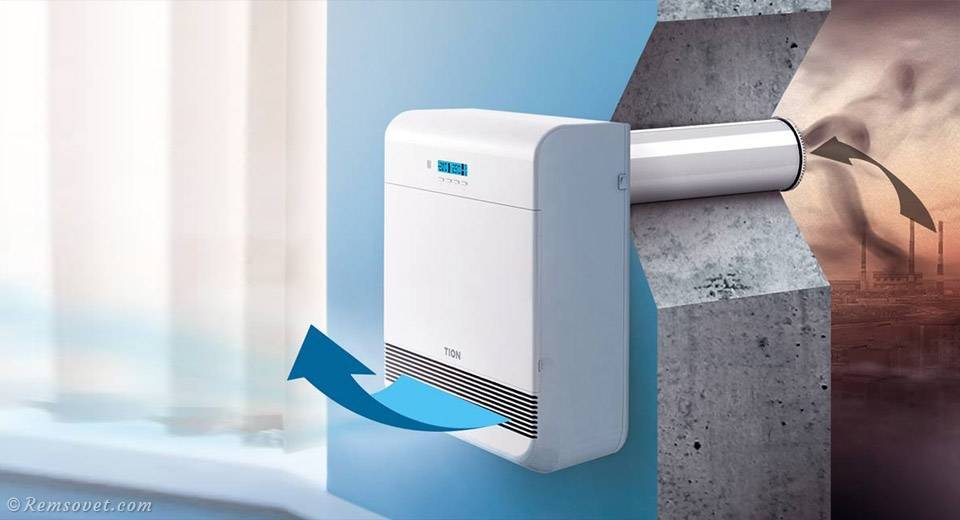

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Места притока

Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.

Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.

Рис. 2 – Приточный клапан КИВ

Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.

Рис. 3 – Автоматический проветриватель (бризер)

Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой – G), ионизаторами, калориферами для обогрева притока.

Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.

Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.

В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение – индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.

Рис. 4 – Механическая вентиляция частного дома

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной

При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны
