Проектируем системы дополнительного отопления с установкой насосов и радиаторов

Возможные проблемы обустройства

С какими дополнительными трудностями можно столкнуться при проектировании дополнительного отопления в квартире? Основной проблемой может быть согласование работы централизованной и автономной системы. На практике невозможно сделать совмещение нескольких отдельных контуров с различными источниками тепла. Чаще всего потребность в монтаже дополнительного циркуляционного насоса возникает в автономной системе отопления.

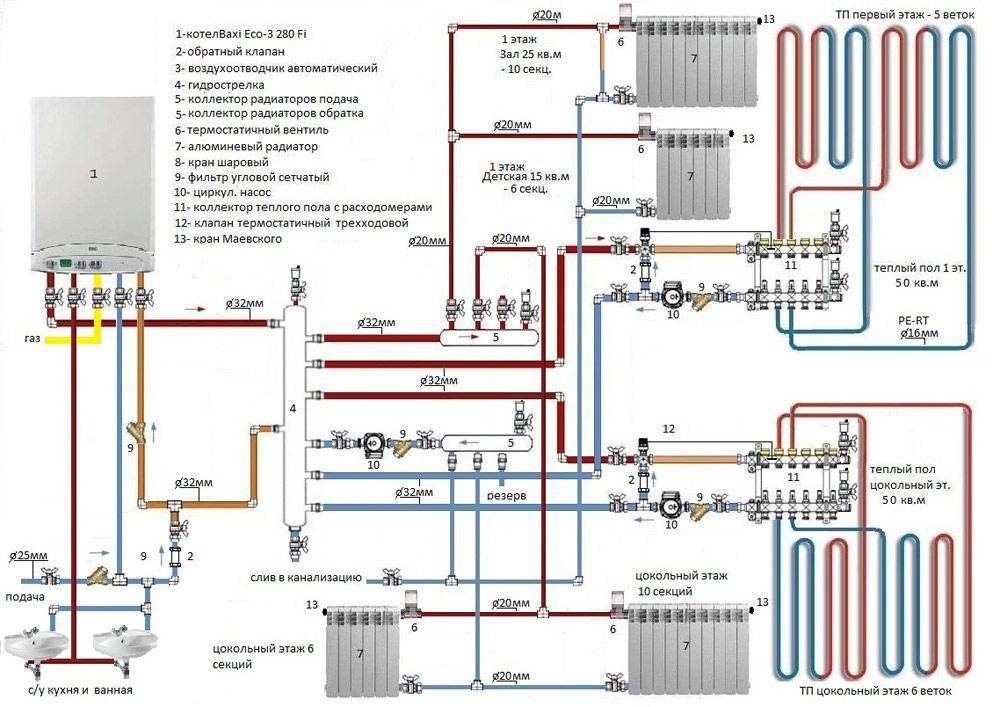

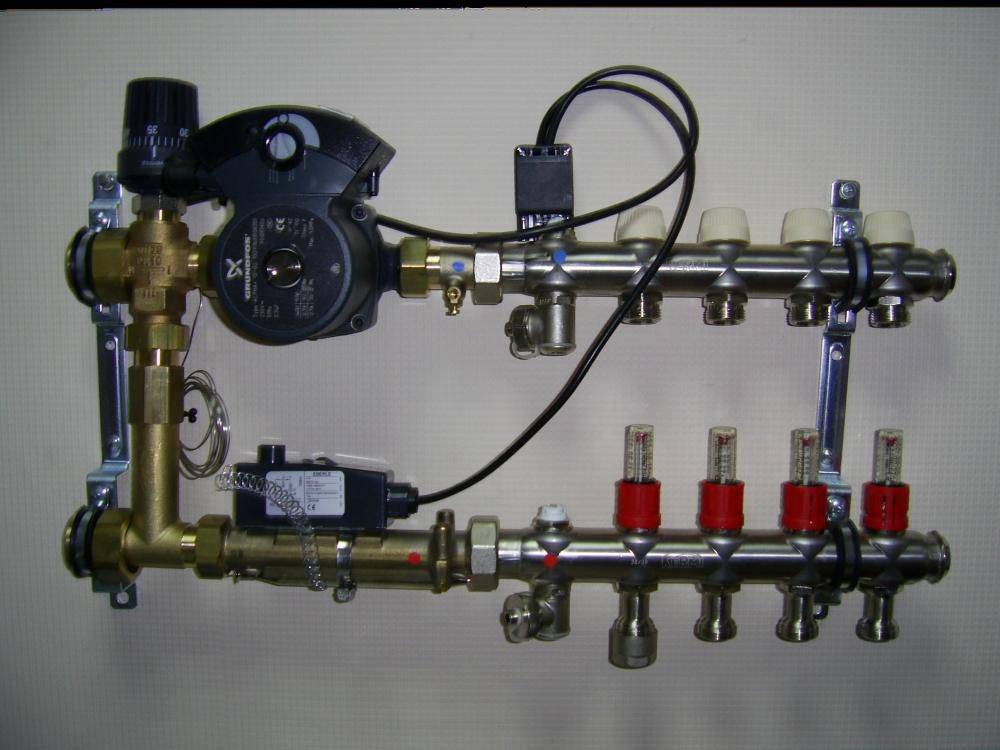

Наиболее распространенный случай – обустройство теплового водяного пола. Если он будет подключаться к уже существующей схеме – необходимо предусмотреть дополнительное устройство для циркуляции воды.

Насос в газовых котлах (наиболее популярных для отопления в квартирах) рассчитан на определенный объем теплоносителя в системе. Следует учитывать, что суммарная длина контуров теплого пола может достигать 150 м.п. Поэтому в обязательном порядке предусматривается подключение дополнительного насоса в старую отопительную схему. Лучше всего для этого применять проверенную конструкцию коллектора. В его стандартную комплектацию входит циркуляционный насос.

В этом случае схема подключения дополнительного насоса к отопительной системе стандартна и имеет следующие преимущества:

  • Насос не влияет на параметры основной системы. Коллектор компенсирует перепады давления;
  • Простой монтаж – достаточно подключиться к имеющимся трубам в любом удобном месте.

Это лучший вариант, чем установка дополнительного радиатора в отопление. Таким образом можно минимизировать затраты на модернизацию имеющейся схемы

Важно помнить, что любая система дополнительного отопления с установкой насосов и радиаторов напрямую влияет на работу всего остального оборудования. Поэтому следует предварительно рассчитать согласованность их совместного функционирования

В видеоматериале подробно рассказывается о работе и особенностях монтажа насоса в систему отопления:

Водяное отопление является достаточно распространенным вариантом обустройства частных домов. Во-первых, такой вид обогрева экономически выгоден как в плане монтажа, так и в плане эксплуатации, а во-вторых, его устройство – достаточно простой и нетрудоемкий процесс. Одним из главных составляющих теплового контура является насос для котла отопления, который создает искусственное давление в системе, «заставляя» теплоноситель постоянно циркулировать по контуру. А как работает насос для котла, вы узнаете из этой статьи.

Необходимость в установке дополнительного циркуляционного насоса

Мысль об установке второго устройства возникает при неравномерном прогреве теплоносителя. Это связано с недостаточной мощностью котла.

Для обнаружения проблемы замерьте температуру воды в котле и трубопроводах. Если разница составляет 20 °C или больше, следует прочистить систему от воздушных пробок.

При дальнейшем возникновении неисправности устанавливают дополнительный циркуляционный насос. Последнее также необходимо, если монтируют второй отопительный контур, особенно в ситуациях, когда длина обвязки составляет 80 и более метров.

Справка! Пригласите специалистов для уточнения расчётов. Если они неверны, установка дополнительного устройства приводит к снижению эффективности работы. В редких случаях ничего не изменится, но затраты на покупку и размещение уйдут впустую.

Второй насос также не нужен, если система отопления сбалансирована специальными клапанами. Очистите трубы от воздуха, восполните количество воды и проведите тестовый запуск. Если приборы взаимодействуют нормально, то монтировать новое оборудование не надо.

Гидравлический разделитель

Используется, когда необходим монтаж дополнительного насоса. Устройство также называют анулоидом.

Фото 1. Гидравлический разделитель модели SHE156-OC, мощность 156 кВт, , Польша.

Подобные устройства применяют в отоплении, если нагрев воды происходит при использовании котлов длительного горения. Рассматриваемые приборы поддерживают несколько режимов работы нагревателя, от розжига до затухания топлива. В каждой из них желательно сохранять необходимый уровень, чем и занимается гидрострелка.

Установка гидравлического разделителя в обвязку создаёт баланс в процессе эксплуатации теплоносителя. Анулоид представляет собой трубку с 4 отходящими элементами. Его главные задачи:

  • самостоятельный отвод воздуха из отопления;
  • отлов части шлама для защиты труб;
  • фильтрация грязи, попадающей в обвязку.

Внимание! Нужно тщательно подбирать характеристики. Выбор качественного устройства поможет защитить систему от проблем

Из-за этого установка насоса становится обязательной.

Функциональность

Обвязка с циркуляционным насосом выполняет много задач. Они должны разрешаться вне зависимости от расхода рабочей воды и возможных скачков давления в трубах. Достичь эффективности трудно, поскольку жидкость поступает внутрь из общего источника.

Таким образом, теплоноситель, выходящий из котла, разбалансирует систему.

Из-за этого и размещают гидравлический разделитель: его главная цель — создать развязку, которая разрешит проблему, описанную выше.

А также важны следующие функции:

  • согласование контуров, если используется несколько;
  • поддержка рассчитанного расхода в первичной обвязке, независимо от вторичных;
  • постоянное обеспечение работы насосов циркуляции;
  • облегчение эксплуатации разветвлённых систем;
  • очистка труб от воздуха;
  • вылов шлама;
  • удобность установки при применении модулей.

Где поставить второе устройство в доме

В автономном отоплении рекомендуется монтаж устройства с мокрым ротором, самостоятельно смазывающийся рабочей жидкостью. Поэтому учитывайте следующие моменты:

  • вал располагают горизонтально, параллельно полу;
  • поток воды направляют в одну сторону со стрелкой, установленной на приборе;
  • коробку размещают на любой стороне, кроме нижней, что защищает клемму от попадания воды.

Устройство монтируют на обратку, где температура теплоносителя минимальна.

Это увеличивает длительность эксплуатации, хотя некоторые специалисты несогласны с этой фразой. Последнее связано с правилами работы: прибор должен выдерживать нагрев рабочей жидкости до 100—110 °C.

Важно! Размещение возможно не только на обратной, но и на прямой трубе. Главное — установить между котлом и радиаторами, поскольку противное запрещено

Это также облегчает обслуживание прибора.

Характеристики насосов

Все циркуляционные насосы имеют два основных параметра:

  • Н – величина напора, т.е. высоты, на которую насос может поднять жидкость (измеряется в метрах);
  • Q – расход жидкости за определенный временный промежуток (измеряется в кубических метрах), который имеет прямую зависимость от мощности отопительного котла и диаметра используемых труб.

Насос в отопительной системе практически не используется для подъема воды, поэтому основным показателем является параметр Q. В современных отопительных котлах зачастую имеется встроенный насос, поэтому установка дополнительного насоса не потребуется.

Необходимость монтажа циркуляционного насоса возникает в том случае, если используется слабый котел, или же если отапливаемая площадь была увеличена. Перед тем, как поставить дополнительный насос в систему отопления, нужно рассчитать расход жидкости в контуре. Кроме того, нужно правильно подобрать мощность насоса, которая определяется в зависимости от длины трубопровода – каждые 10 м длины контура требуют 0,6 м напора.

Существует два основных вида насосного оборудования:

  1. Сухие. В таких устройствах перекачиваемая жидкость не вступает в контакт с ротором. Герметичность достигается за счет уплотнителя, расположенного между насосом и его двигателем. КПД сухих насосов составляет около 80%, что позволяет с успехом использовать их для перекачки больших объемов жидкости. Для обустройства домашних отопительных систем насосы данного типа не применяются ввиду чрезмерного уровня шума, который они вырабатывают в процессе эксплуатации.
  2. Мокрые. В данном случае ротор погружен в перекачиваемый теплоноситель. Охлаждение двигателя осуществляется за счет воды. Электроэнергия подается в устройство через статор. Из достоинств такого оборудования стоит отметить долговечность, надежность, компактность, простоту обслуживания и низкий уровень шума. Основные недостатки – низкий КПД (не более 50%), возможность использовать такие устройства только в частных домах и квартирах, а также полная непригодность мокрых насосов для перекачивания питьевой воды.

Преимущества и недостатки реализации данной системы

К недостатком систем ЕЦ можно отнести их сравнительную громоздкость и массивность. В таких механизмах всегда должен быть падающий и обратный трубопровод, которые дополняются расширительными бачками. При установке таких систем отопления определяется самое нижнее место в здании. В таком месте устанавливается котел. Это может быть подвал или углубленная ниша на первом этаже.

Расширенный бачок напротив следует оборудовать в мансарде или даже на чердаке. Если в помещении, где монтируется накопительная емкость, нет отопления, его нужно обязательно утеплить. Чтобы в интерьере помещения было как можно меньше видимых трубных конструкций, подающий стояк размещается на чердаке и как следует утепляется.

Эффективная работа отопительной системы может быть обеспечена только при присутствии уклона труб в направлении теплоносителя. Такое требование реализовать сравнительно непросто, поэтому оборудование и монтаж считается одним из наиболее сложных этапов по сравнению с принудительной циркуляцией устройства теплоносителя.

Энергонезависимость таких систем считается наиболее явным их преимуществом. Это качество позволяет монтировать систему естественной циркуляции в тех местах, где сравнительно непросто обеспечить подходящее подключение к электросети. Никакими другими достоинствами по мнению экспертов система отопления без насоса не обладает.

Однако к недостаткам можно отнести другие ее особенности:

  • Для оборудования такой системы потребуется большое количество материалов. В результате это существенно влияет на стоимость отопительного контура;
  • В обустроенном открытом бачке теплоноситель систематически испаряется, его объемы снижаются. В результате нормальная циркуляция может быть нарушена. Поэтому уровень теплоносителя в отопительном контуре постоянно должен контролироваться;
  • Такой механизм затруднительно будет гармонично вписать в интерьер. Количество труб слишком большое, поэтому далеко не все устройства удастся скрыть;
  • Монтаж открытой системы подразумевает определенные трудности. Потребуются немалые физические усилия и как можно более точный расчет;
  • В такой системе не очень большое гравитационное давление, поэтому площадь отапливаемых помещений может быть небольшая.

Все эти факторы существенно снижают возможности установки систем отопления без насоса.  Поэтому подобные системы характерны зачастую для старых конструкций зданий, размещенных в сельской местности без каких-либо коммуникаций, находящихся на расстоянии от ЛЭП и т.п.

3 Технические характеристики

Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м3 напора.

Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м3. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.


Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель

Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Нюансы расчета монтажа схемы системы отопления с принудительной циркуляцией

От грамотной установки отопительного контура зависит, насколько долго и безаварийно будет работать отопление в доме. Поскольку жидкость в системе закрытого типа не контактирует с окружающей средой, она не может испариться. Нагреваясь, теплоноситель расширяется, повышая тем самым давление внутри системы. Поскольку замкнутая система отопления с принудительной циркуляцией не подразумевает возможности выхода воды за пределы контура, нужен расширительный бачок, который примет излишний объем на себя.

Бачок присоединяют к трубопроводу обратки, так же, как и циркуляционный насос, т.к. именно на этом участке нагрев теплоносителя минимальный. Поскольку горячая жидкость сокращает срок службы насоса, лучше устанавливать его в месте, где температура воды минимальна.

За счет того, что трубы в системе с насосом имеют меньший диаметр сечения, объем теплоносителя, циркулирующего по ним, меньше объема жидкости, необходимой для отопления аналогичного дома без участия насоса. Этот фактор положительно влияет на условия эксплуатации расширительного бака, в системе с насосом бак дольше не выходит из строя. Система отопления с принудительной циркуляцией  не доставляет столько неудобств как естественная циркуляция.

Также, современные модели нагревательных котлов часто имеют механизмы регуляции температуры воды в зависимости от времени суток, которые работают автоматически. Этот нюанс позволяет сделать работу контура более экономичной.

Современный котел отопления имеет большие возможности и различные регулировки, это облегчает его эксплуатацию

В целях увеличения поверхности нагрева в контур может быть установлена ребристая труба для отопления. Всем известные батареи отопления из чугуна являются разновидностью ребристых труб. Такие конструкции за счет увеличения поверхности нагревателя обеспечивают более равномерный и качественный прогрев помещения. Ребристые трубы лучше устанавливать в нежилых помещениях, т.к. из-за сложной формы они легко накапливают пыль.

В отличие от самотечного контура, где нет циркуляции в системе отопления, конструкция с насосом требует тщательного подхода. Одна из первостепенных задач, которую нужно разрешить при проектировании, будет ли это однотрубная система отопления с принудительной циркуляцией или двухтрубная. Первый вариант экономичнее и проще в установке, но двухтрубная система отопления с принудительной циркуляцией более производительна.

Схема отопления трехэтажного дома с самотечной циркуляцией легко переоборудуется в контур с принудительной циркуляцией воды. Для этого присоединяют к ней водяной насос и расширительный бачок. Таким образом, модернизируют схему отопления и поддерживают комфортную температуру в жилище независимо от погоды за окном.
Выбор циркуляционного насоса

Когда покупают циркуляционный насос, учитывают его надежность, количество потребляемой электроэнергии и понятный принцип работы. Принудительное отопление зависит от мощности агрегата и напора, который он способен создавать. При оценке этих характеристик отталкиваются от размеров помещения, для обогрева которого приобретается насос. Так, для частного дома площадью в 250 кв.м. потребуется насос с напором в 0,4 атмосферы и мощностью 3,5 куб. м/час. Если дом просторный и его квадратура превышает 500 кв. м, то требуемая мощность насоса – 11 куб. м/час, а напор – 0,8 атмосфер. При покупке насоса для конкретного помещения целесообразно провести индивидуальный расчет, который учтет индивидуальные особенности: протяженность контура, количество батарей отопления, диаметр трубопровода, материал труб, вид топлива.

ПОСМОТРЕТЬ ВИДЕО

Отопление с принудительной циркуляцией снижает теплоотдачу, когда внутри трубопровода образуются воздушные пробки. Движение теплоносителя по контуру затрудняется. Воздушные заторы возникают вблизи радиаторов, на вертикальных участках контура. Чтобы избежать этой проблемы, на каждый радиатор устанавливают кран Маевского, автоматические воздухоотводчики. Это эффективный способ исключить нарушения в работе системы, связанные с попаданием воздуха в трубы. Cистема отопления с принудительной циркуляцией  всегда на высоте.

Особенности подключения насосов

Если используются 2 циркуляционных насоса, подбирается последовательное или параллельное подключение. Особенности размещения влияют на выбор оборудования, поскольку:

  • последовательная система требует насосы с одинаковой производительностью;
  • параллельная система должна состоять из двух приборов с одинаковым напором.

Это значит, что при последовательной работе насосов складываются их напоры при одинаковой производительности. Параллельное функционирование в свою очередь требует совмещения производительности двух единиц оборудования при равных напорах жидкости. Если говорить о популярности, то чаще всего используется второй вид подключения.

4

Виды оборудования

Для нормальной циркуляции теплоносителя желательно выбирать «сухие» или «мокрые» насосы. В последнем случае ротор находится внутри теплового носителя, то есть производит перекачку жидкости, располагаясь непосредственно в ней. Во время циркуляции вода охлаждает электродвигатель. Для подключения электроэнергии требуется установка статора. Насосы «мокрого» типа имеют большое количество преимуществ:

  1. 1. Продолжительное время эксплуатации оборудования.
  2. 2. Этим приборам не требуется частое обслуживание.
  3. 3. Низкий уровень шума.
  4. 4. Имеют малые габариты.

В конструкции «сухих» насосов ротор расположен снаружи теплового носителя. В этом оборудовании используется уплотнитель, предназначенный для отделения электродвигателя и непосредственно насоса. Приблизительный КПД устройства составляет 80%, поэтому такие аппараты используются в случаях, если нужно периодически перекачивать значительный объем воды. Эти устройства применяются чаще всего на промышленных предприятиях и в больших универмагах.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

  • набор рожковых или разводных ключей для сборки;
  • плоскогубцы:
  • льняная нить или пакля;
  • герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить

Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий

Порядок действий:

Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы

Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном. Сборка насосной петли

Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить

Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.

Примерка петли байпаса

Отмечают места варки узлов в трубу.

Сварка, которую следует доверить квалифицированному сварщику.

Сборка нижнего узла — на «обратке».

Подключение насоса к электропитанию.

В качестве примера — монтаж насоса GRUNDFOS.

Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра.

Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.

Зачем подключать насос?

Гравитационное отопление основано на принципе сообщающихся сосудов: вода в верхнем резервуаре нагревается газовой горелкой и начинает течь по трубам, проходит все батареи и возвращается в нижний резервуар, из которого она снова попадает в нагревательную камеру. Используя естественную систему циркуляции, нужно обеспечить разность высот, достаточную для хорошего тока теплоносителя.

На практике сделать это крайне сложно, поэтому для отопления с естественной циркуляцией характерна небольшая площадь обогрева, максимум 60-80 м². Для больших, а тем более 2 или 3-этажных домов обязательно потребуется врезка водяного циркуляционного насоса. Это обеспечит равномерное распределение теплоносителя по всей длине отопительной системы.

Кроме того, вследствие установки насоса снижается потребление топлива. Вода быстрее проходит по системе, соответственно, не успевает слишком сильно остыть и на ее повторный нагрев требуется меньше тепловой энергии.

Альтернативный вариант — установка труб большего диаметра. Но в этом случае общая стоимость материалов и работ будет намного выше, кроме того, для домов площадью более 200 м² это все равно не решит проблему полностью.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

  • шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
  • фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
  • верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
  • схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
  • защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Особенности подключения

При подключении к электросети в системах с естественной циркуляцией применяют предохранитель-автомат (с флажком), с его помощью можно произвести отключение. Установить его нужно на расстоянии не менее 0,5 м от котла.

Насосный прибор в конструкциях с принудительной циркуляцией начинает функционировать при включении теплового реле. Чтобы дополнительный и встроенный агрегаты работали одновременно, нужно первый также подключить к реле или же ко второму параллельным способом.

В электрокотлах циркуляционное оборудование подключают сразу к котлу, что дает ему возможность срабатывать только в тот момент, когда происходит подогрев воды.

Очистительный фильтр устанавливают обычно перед насосом.

Специальный клапан (автоматический или ручной), установленный в верху байпаса, даст возможность удалить скопившийся в системе отопления воздух.

Все резьбы отопительной системы должны иметь прокладки, обработанные заранее герметиком. Чтобы безопасно применять насосное оборудование, нужно использовать розетку с заземлением.

Монтаж насосного агрегата в систему отопления требует учета всех нюансов. Только тогда домовладельцы забудут о проблемах с распределением тепла и образованием воздушных пробок в трубопроводе.

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
