Как построить каркасно-щитовую баню своими руками

Стены

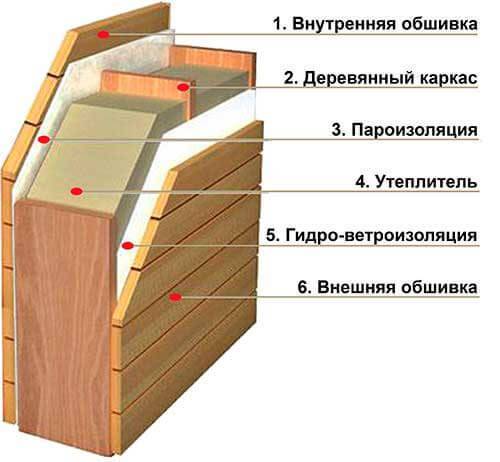

Стены можно сделать в виде деревянных теплосберегающих панелей, которые устанавливаются непосредственно на брус нижней обвязки. Конструктив панелей выглядит следующим образом:

• каркас из бруса 50х50мм;
• пароизоляция (со стороны обращенной внутрь обшиваемого помещения);
• утеплитель из минваты или другого подобного материала;
• гидроизоляция для защиты от попадания дождевой влаги (со стороны панели обращенной к улице);
• обшивка вагонкой с двух сторон.

Для обшивки прекрасно подойдет вагонка из липы, ольхи или осины. Также можно использовать более дешевую вагонку из сосны. Кроме более низкой стоимости многих сосновая вагонка привлекает своим смоляным запахом, который насыщает баню, создавая особую атмосферу хвойного леса.

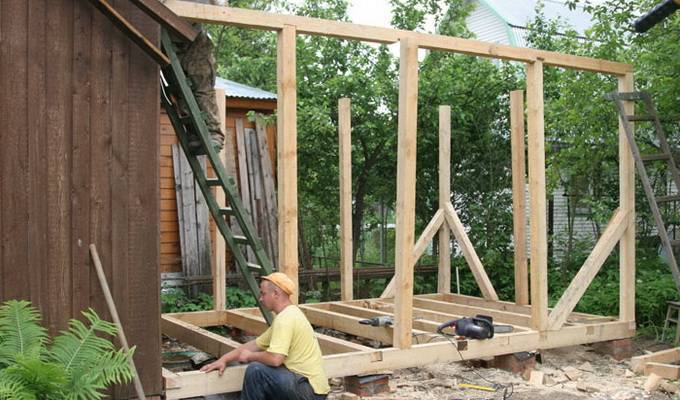

Каркас щитовой бани

Каркас щитовой бани изготавливается из дерева и предварительно проходит обработку для усиленной защиты от влаги, грибков и механических повреждений. Если сэкономить на защите древесины, то постепенное гниение приведет к разрушению материала и значительному снижению срока службы постройки.

Об этих смесях мы уже рассказывали в публикации Как выбрать пропитку для внутренних работ.

Антисептические и огнеустойчивые смеси наносят в два слоя, чтобы надежно пропитать структуру материала. Строительство начинают с цокольной обвязки, для которой подойдет брус с сечением от 20 см. Он укладывается по периметру на столбы, созданные во время строительства фундамента.

Между брусом и столбчатыми опорами обязательно проложите лист рубероида, чтобы защитить брус от гниения в месте контакта с бетоном. Брус крепится к опорам с помощью анкеров и надежно фиксируется. При этом нужно контролировать горизонтальность с помощью строительного уровня. От правильности монтажа нижнего пояса будет зависеть геометрия всего каркаса.

Актуальность использования опилок для теплоизоляции

Нынешние утепляющие материалы перманентно совершенствуются, более того, на рынке ежегодно появляются все новые теплоизоляторы. Но технический прогресс неизбежно приводит к возрастанию цен. Нередко люди в течение долгих лет откладывают деньги на ремонт дома (в том числе на утепление) или даже оформляют кредит в банке.А если вспомнить, какими материалами наши предки утепляли стены и крыши, то можно прийти к выводу, что «дедовские» методы по-прежнему актуальны и эффективны. Вместе с тем, трудно прогнозировать, каким будет состояние, скажем, пенополиуретана спустя 20 лет эксплуатации. Зато опилки успешно прошли проверку временем.

Итак, к основным преимуществам утепления потолка древесными опилками можно отнести:

• повсеместное распространение данного материала;
• символическую цену;
• экологическую чистоту;
• предельную простоту монтажа;
• длительный эксплуатационный срок.

Причем экономия здесь состоит не только в уменьшении капиталовложений, но и в бережном отношении к природным ресурсам, способствующем существенному улучшению экологии и сокращению затрат на обогрев жилища.

Конструкция и технология строительства каркасной бани (с видео)

Перед тем как приступить к строительным работам, нужно по характеристикам почвы определить тип фундамента и позаботиться о вводе систем водоснабжения, канализации и электричества.

Технология строительства каркасной бани такая же, как и технология возведения всех каркасных конструкций. Каркасы построек можно приобрести в готовом для сборки виде.

Следует внимательно отнестись к паро- и теплоизоляции. Начинают изоляцию конструкции каркасной бани с обшивки. С внешней стороны собранного каркаса натягивают, пользуясь строительным степлером, гидроизоляционный слой (рубероид, пергамин или технический полиэтилен), а поверх него набивают деревянную, металлическую или иную атмосферостойкую обшивку.

Устройство каркасной бани предполагает обкладку внешних стен кирпичной, блочной или каменной кладкой в полкирпича. Для этого по мере выкладывания каждого пятого ряда поверх гидроизоляционного слоя по уровню кирпича прикручивают уголок с выпуском не менее 8 см, чтобы обеспечить прочную связь между кладкой и обшивкой.

Затем с внутренней стороны помещение обкладывают теплоизоляцией. Поверх натягивают гидроизоляционный слой, а в парилке еще и наклеивают один слой алюминиевой фольги для пароизоляции. Полученную конструкцию обшивают строганой доской способом без образования щелей.

Итак, решено! Строим каркасную баню своими руками – а для начала изучаем технологию строительства.

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за  самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

• возможная усадка бани с течением времени;
• необходимость качественного утепления и связанный с этим рост расходов;
• материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
• внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

• легкое сооружение не требует изнурительной подготовки основательного фундамента;
• хорошо сохраняют тепло, но только при качественном утеплителе;
• подкупающая дешевизна сборки;
• экологичность и устойчивость к колебаниям в земной коре;
• возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Различия и особенности технологий

Каркасная

1. Несущая конструкция – деревянный каркас, на который крепятся все элементы строения. Баня монтируется на участке без применения техники. Это 100% ручной труд. Можно без привлечения специалистов.

2. В проектировании каркасной бани учитываются любые запросы заказчика. Ограничением служат только нормативные акты.
3. Быстрое введение объекта в эксплуатацию.
4. У каркасных бань, в том числе и мобильных, самая доступная цена.
   Повысить стоимость может:
   a) увеличение размера бани;
   b) вид фундамента;
   c) дорогостоящие материалы для внутренней и внешней отделки;
   d) вид утеплителя, существуют рекомендации по утеплению крыши, стен, пола и потолка бани;
   e) самостоятельная работа или с привлечением специалистов;
   f) инженерные дополнения…
5. Они прочны и надежны.Большое количество ребер жесткости не позволяет конструкции деформироваться.

Каркасно-щитовая

1) Производство каркасно щитовых бань — сложный, дорогостоящий процесс. Основной конструктивный элемент – СИП.

Конструкция СИП (структурно-изолированная панель) похожа на сэндвич. Между двумя листами материала, произведенного на основе дерева – теплоизоляционный слой.

На рынке большое разнообразие СИП. Но, так как вас интересует баня, то ищите сэндвич, где снаружи ориентированно-стружечные плиты с аббревиатурой ОСП, а внутри – пенополистирол.

Средний слой связывает всю конструкцию воедино с помощью специального клея под высоким давлением (холодное прессование). Древесные листы строго параллельны. Водозащитная обработка плит производится при их изготовлении.

Индивидуальное проектирование невозможно. Всегда готовое типовое проектное решение.

2) Такая баня собирается быстро (2-3 дня). Все блоки и элементы четко подогнаны друг к другу в заводских условиях.3) Себестоимость каркасно-щитовой технологии растет за счет:

• дорогого производства;
• привлечения подъемной техники;
• возможного увеличения числа строительной бригады.

4) Между собой панели крепятся с помощью деревянного бруса, выбор которого требует особого внимания, по принципу «шип-паз».

Стыки уплотняются монтажной пеной.
Вертикальные и горизонтальные бруски дают дополнительную жесткость и устойчивость.

5) Панели могут прослужить более 50-ти лет.

Плюсы и минусы

Чтобы по достоинству оценить данную технологию, давайте посмотрим ролик от известного канала, а потом разберем ее плюсы и минусы.

Плюсы

• Огнестойкость: панель способна сдерживает огонь в течении часа, действует обработка АНТИПЕРЕН.
• Материал панели не токсичен, безопасен для человека.
• Панели выдерживают большие нагрузки: на них можно монтировать все, даже тяжелую навесную мебель.
• Стены из СИП тонкие, но хорошо сберегают тепло.
• Ровные стены внутри и снаружи: любые материалы для отделки.
• Устойчивы к перепадам температур. Стройте бани круглогодично!
• СИП — отличные поглотители звуков.
• Тепловые потери сэндвич-конструкций минимальны.
• Влагостойкость: СИП не гниют, плесень на них не образуется.
• Сейсмоустойчивость: строения выдерживают колебания свыше 5-ти баллов.

К сведению! Каркасно-щитовая баня дороже каркасной, но вдвое дешевле сруба.

Выбирайте каркасно-щитовые бани под любой бюджет:

Под ключ (облицовка фасадов и внутренних стен производится на заводе-изготовителе сэндвич-панелей);Черновая отделка (декорация либо внутри, либо снаружи – по выбору заказчика);Без отделки (внутреннюю и внешнюю отделку заказчик осуществляет своими силами).

Фото компании ПроСИП (СПб)

Минусы

Срок эксплуатации ограничен 50-ю годами.
Теплоизоляционный слой при нагреве свыше 125 градусов горит и деформируется.
Внешняя однотипность и непривлекательность объектов без отделки.
Нарушение технологии ведет к потере прочности.

ОЧЕНЬ ВАЖНО! Правильно проложите электропроводку, особое внимание зонам крепления розеток и выключателей. От искры возможно возгорание внутреннего слоя сэндвича.
По тем же причинам для отделки используйте негорючие материалы.

ВНИМАНИЕ: заделайте все щели и зазоры, иначе всю теплоизоляцию повредят грызуны.

Особенности конструкции и отличие от стандартной парилки

Люди научились делать бани из автомобильных будок, морских и железнодорожных контейнеров, прицепов-рефрижераторов. Бытовка — небольшой контейнер, который погружается на прицеп для транспортировки. Такие конструкции изготавливаются на промышленных предприятий, имеют определенные особенности:

1. Стандартные размеры — 2,3×6 метров, 2,45×5,8 м, 3×6 м, 2,8×6 м. Стандартная высота потолков в бытовках — до 2,3 м.
2. Короб представляет собой металлический каркас, который обшивается листами оцинкованной стали или алюминия.
3. Внутри стены облицовываются сэндвич-панелями.
4. Полы усиливаются металлическими профилями, покрываются жидкой гидроизоляцией. Могут дополняться слоем пенопласта, который выполняет роль утеплителя.
5. Чаще вход расположен с широкой стороны конструкции. В больших вагончиках дверь разделяет внутреннее пространство на два помещения.

Контейнеры, в которых полы покрываются сосновым брусом, не устанавливаются на прицепы. Для их перемещения используются краны и грузовые машины.

Сразу к главному: не путайте технологии!

Если вы думаете, что каркасно-щитовая баня это тоже самое, что каркасная, просто более подробное и длинное название, то внимательно прочитайте следующие предложения. Каркасно-щитовая постройка возводится из готовых щитов, которые приобретаются у профессионально занимающимися ими фирм. Каркасную постройку может построить любой домашний мастер, обладающий минимальными навыками строительства и инструментом. Возводится каркас, заполняется утеплителем, обшивается и производятся отделочные работы. Если вам нужна такая каркасная баня, то переходите в соответствующий раздел. Если вы все-таки уверены, что вам нужна информация по щитовым постройкам, то читайте далее.

Фото: компания VIVA HAUS

Щитовая баня своими руками: пошаговая инструкция

Конструкция щитовой бани имеет небольшой вес, поэтому ее обустройство не требует возведения основательного фундамента, можно ограничиться столбчатым и использовать асбестоцементные трубы, залив их бетоном или применить железобетонные столбики. При желании застройщики обустраивают мелкозаглубленное ленточное основание. Независимо от выбора типа фундамента работы начинают с подголовки участка, для этого:

• Разравнивают площадку под строительство и продумывают систему стока воды. Для небольшой бани, которой пользуется мало людей, обычно организовывают сток в канаву.
• Вооружившись колышками и шнуром, выполняют разметку фундамента по всему периметру строения.
• Приступают к закладке свайного фундамента, вкапывая трубы на глубину 1,2– 1,5 и выравнивая их выступающую над поверхностью часть на одинаковую высоту. Трубы бетонируют, после затвердения смеси, выполняют гидроизоляцию, укрывая рубероидом, чтобы деревянные элементы будущей конструкции не соприкасались с замлей. Дают бетону набрать прочность.
• Перед тем, как приступать к работам по возведению каркаса и стен, проверяют ровность поверхности фундамента в горизонтальной плоскости. Обнаружив отклонения, превышающие 1 см, их ликвидируют, используя дополнительный слой раствора.
• Укладывают цокольную обвязку каркаса. Для этого подойдет брус из хвойных пород дерева (минимально допустимое сечение 20х25 см) или доски размером 5х10, которые предварительно обрабатывают антисептическим составом, предназначенным специально для бань. Углы соединяют, используя методы «в лапу» или «в полдерева». После проверки точности соединения углов, которые должны составлять 90 градусов и горизонтальности укладки цокольного бруса к фундаментным столбикам крепят обвязку (нигелями или анкерами). Для стабильности конструкции каждый анкер углубляют в тело фундамента не меньше, чем на 10 см.
• Устанавливают вертикальные несущие стойки каркаса. Их расположение обязательно в углах строения и в местах, где хозяева предполагают сделать внутренние перегородки. Чтобы они имели строго вертикальное направление, стойки укрепляют, сооружая на время сборки каркаса временные подпорки. В зависимости от размера бани рассчитывают необходимое количество промежуточных стоек, рекомендуемый шаг – 0,5 м. В местах, расположения оконных и дверных проемов это расстояние составляет 1 метр. Чтобы конструкция приобрела максимальную устойчивость, устанавливают дополнительные укосины, поддерживающие каждую вертикальную опору.
• Укладывают элементы верхней обвязки, скрепляя со стойками. Крепят, применяя способ врубки либо используя стальные уголки.
• Следующий этап в строительстве щитовой бани своими руками – укладка потолочных балок, на которые опираются стропильные элементы фермы двускатной крыши. Конструкция остова крыши зависит от выбираемого кровельного материала и его веса. Желательно укладывать легкий материал, поскольку основание и несущие конструкции строения не рассчитаны на большой вес. Поэтому кровлю обычно делают из железных или рулонных материалов.

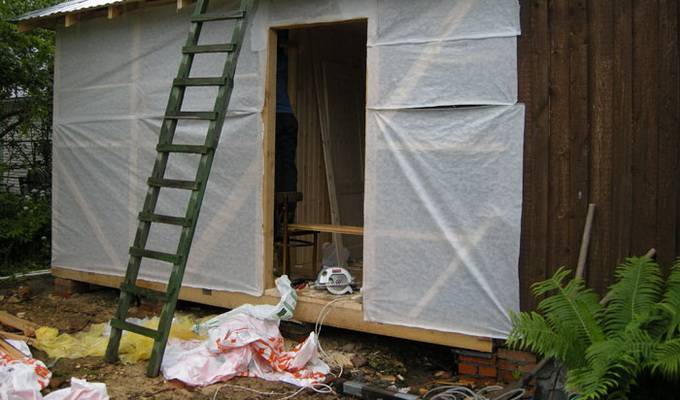

• Выполняют внешнюю обшивку, для чего используют: доски, фанеру, OSB-плиты. Стыки в местах соединения конопатят или задувают монтажной пеной. Финишную отделку стеновых конструкций выполняют блок-хаусом, сайдингом и другими материалами на вкус застройщика.
• Далее приступают к внутренней отделке помещения бани. Лучшим вариантом для парилки считаются деревянные доски или вагонка из осины, липы или ольхи, поскольку лиственные породы отличаются низкими показателями теплопроводности. Реже используют более дешевый материал из сосновой древесины. Для предбанника и комнаты отдыха подойдет обшивка гипсокартонном или фанерой. Чтобы баня быстро не остывала, укладывают слой утеплителя, который с двух сторон укрывают пароизоляционной пленкой, дабы в нем не скапливалась конденсатная влага. Можно использовать минвату, арболит и другие утеплители. Монтируют слой теплоизоляции одновременно с креплением обшивки.

На этом основные работы по постройке каркасно-щитовой бани своими руками подходят к финишу, остается ответственный момент – поставить печь и заняться настилом полов.

Можно значительно упростить и ускорить строительный процесс, воспользовавшись готовыми комплектами щитовых бань, которые предлагает строительный рынок. Их собирают подобно конструктору, затрачивая считанные дни. Действуя четко по инструкции, которая подробно описывает пошагово, как построить сборно-щитовую баню, ее легко возвести самостоятельно, не имея ни опыта, ни соответствующих навыков.

Фундамент

Столбчатый фундамент изнутри

На площадке, выбранной под строительство бани, с помощью колышков и бечевки проводится разметка под фундамент. Для легкой каркасной постройки чаще всего используется свайная основа из асбестоцементных труб. Эти опоры прослужат долгий срок, они прочны и не разрушаются под воздействием влаги. Работа не требует особых умений и использования специальной техники.

Подземная часть столбов закапывается ниже глубины, на которую промерзает зимой грунт в вашем регионе. Их диаметр выбирают с учетом веса планируемой постройки, для бани потребуются столбы в 20 см. Асбестоцементные сваи располагают в каждом углу здания и в местах пересечения стен. Все места под столбы отмечаются колышками.

Столб

Ямы под трубы выкапываются от 1 до 1,5 м, на дне устраивается песчаная подушка в 20 см. Столбы выравнивают по уровню, при наличии грунтовых вод промазывают мастикой для гидроизоляции. Основание труб заливается бетоном. Внешняя сторона обматывается рубероидом и засыпается песком. Внутрь столбов кладут 2‒3 железных прутка и заливают бетон. После его застывания приступают к строительству каркаса. Столбчатый фундамент даст возможность поместить слив и обеспечить вентиляцию пола. Вместо асбестоцементных труб можно установить железобетонные блоки.

Щитовая баня: технология строительства

Щитовая технология строительства бани

• оперативность строительного процесса;
• минимальная усадка из-за лёгкости здания;
• возможность возведения на слабых почвах;
• изобилие вариантов внутренней и внешней отделки;
• относительная дешевизна;
• быстрая нагреваемость.

1. Сравнительно короткий срок службы. Такая конструкция при правильной обработке древесины и дополнительном укреплении каркасных стоек прослужит 10-15 лет.
2. Отсутствие монолитности. Предполагает усиленную теплоизоляцию.

Подготовка к строительству щитовой бани

Выбираем место для бани

Важно учитывать при этом структуру и тип почвы, уровень прохождения подземных вод. Строительство щитовой бани лучше осуществлять на равнинной поверхности рядом с домом. Крупные корни деревьев из земли необходимо удалить.
Определяем оптимальные размеры конструкции

Площадь парилки должна обеспечивать каждому посетителю пространство около 1-1,5 кв. м.
Указываем в проекте количество помещений. Кроме стандартной комнаты отдыха, санузла и предбанника, можно оборудовать дровник и террасу.
Отмечаем схему подведения канализации, вентиляции, водопровода и электричества.
Выбираем печку для бани и указываем в проекте её месторасположение. Это может быть: каменная, металлическая печь или более современные модели.

Крупные корни деревьев из земли необходимо удалить.
Определяем оптимальные размеры конструкции. Площадь парилки должна обеспечивать каждому посетителю пространство около 1-1,5 кв. м.
Указываем в проекте количество помещений. Кроме стандартной комнаты отдыха, санузла и предбанника, можно оборудовать дровник и террасу.
Отмечаем схему подведения канализации, вентиляции, водопровода и электричества.
Выбираем печку для бани и указываем в проекте её месторасположение. Это может быть: каменная, металлическая печь или более современные модели.

Строительные материалы для щитовой бани

• сваи (от 700 рублей за штуку);
• песок (около 200 рублей за тонну), цемент (150 рублей за 1 мешок), щебень (400 рублей за тонну);
• брус 12/12 см (от 4 тысяч рублей за погонный метр);
• бруски 4/7,5 см (от 25 рублей за квадрат);
• доски 15/3 см (от 250 рублей за штуку);
• базальтовая плита или минвата (от 150 рублей за рулон);
• рубероид (350 рублей рулон);
• еврорубероид или металлочерепица (от 250 рублей за квадратный метр).

Особенности устройства фундамента щитовой бани

1. Скручиваем в трубу лист кровельного железа и привариваем две ручки. Толстый прут или проволока подойдут для этого оптимально.
2. Делаем в грунте отверстие. Его диаметр должен быть чуть больше, чем сделанной «трубы».
3. Устанавливаем в получившуюся яму опалубку. После этого обязательно проверить её положение с помощью уровня.
4. Засыпаем мелким песком.
5. Вставляем в трубу армировочную решётку и заливаем 2,5-3 ведра бетонного раствора.
6. Поднимаем её на 0,3-0,4 метра вверх и снова заливаем бетон.
7. Повторяем этот процесс до подъёма столбика на нужный уровень. Достигнув уровня грунта, заливаем раствор, ждём его застывания и снимаем опалубку.
8. Вставляем в свежий раствор шпильки с резьбой. Они понадобятся в качестве креплений для цокольной обвязки в дальнейшем.

Возведение каркаса для щитовой бани

Возведение каркаса происходит поэтапно:

• Для начала на фундаментные столбы по периметру укладываем брус и соединяем его по углам.
• Подготавливаем отверстия для стоек в верхнем брусе.
• Вставляем вертикальные стойки по углам и периметру бани в расстоянии метра друг от друга. Закрепляем их распорками.
• Связываем верхние торцы при помощи опорного бруса. Он станет основанием для кровли.
• Прикрепляем горизонтальные перемычки к стойкам.
• Устанавливаем двери и окна.
• Обшиваем каркас и сооружаем дополнительную обрешётку для изоляционных слоёв. Сначала укладывается водоотталкивающая плёнка, затем утеплитель, а после мембранный пароизолятор.
• Выполняем внешнюю отделку. Используйте для этого блок-хаус, вагонку, сайдинг или другие материалы.

Сооружение кровли для щитовой бани

1. Собираем внизу стропильную систему и устанавливаем её на мауэрлат.
2. Прибиваем к ней сплошную обрешётку.
3. Укладываем пароизоляционный слой, затем утеплитель.
4. Сверху укрываем гидроизоляционной плёнкой.
5. Перпендикулярно обрешётке набиваем рейки.
6. Монтируем кровельный материал.

Требования к сооружениям

Требования к сооружениям:

1. Экологическая чистота материалов. Они не должны выделять вредных веществ при перепаде температуры, воздействии внешних факторов.
2. Целостность отдельных щитов. Не должно присутствовать трещин, через которые может выходить пар из парилки, попадать влага.
3. Высокий показатель теплоизоляции.
4. Невосприимчивость воздействию влаги, перепадов влажности.

При длительном воздействии влаги, перепадах температуры, на поверхности древесины образуется грибок, плесень, но при производстве щитов для сборки постройки изготовитель обрабатывает их различными антисептиками.

Этап VII. Утепляем и пароизолируем

Приступаем к внутренним работам. Типовое устройство каркасной бани таково, что самое страшное для нее – это скопление влаги в то время, когда внутри конструкции – высокая температура воздуха, а на улице – зима. Вот почему без пароизоляции не обойтись. Самый простой вариант – это полиэтиленовая пленка под внутренней вагонкой.

Особенно внимательно нужно подойти к процессу обшивки парилки. Здесь тоже необходима качественная пароизоляция – алюминиевая фольга, пергамин, пароизоляционная пленка и др. Но стоит помнить, что толь и рубероид в этом помещении при нагревании будут источать специфический запах.

Так, по совету опытных строителей утеплять стены каркасной бани лучше всего рулонной «Урсой», толщина которой – 50 мм. Закладывать ее следует между вертикальными стойками, прибивая попутно к ним рейки. В некоторых местах утеплитель можно и прибить к наружным доскам, но только специальными гвоздями с резиновой шайбой под головкой.

Если все сделать именно так, то получится такой слоеный пирог стен бани:

• вагонка наружная;
• пергамин;
• утеплитель;
• пленка полиэтиленовая;
• вагонка внутренняя.

Главное, чтобы внутри стен остался воздушный зазор в 5 см толщиной – это важно

Но особенное внимание необходимо уделить парилке – здесь важен так называемый «эффект термоса». А потому теплоизолятор укладывать лучше фольгой внутрь помещения, причем в потолке нужно использовать не только фольгированную «Урсу», но и еще 5 см обычного утеплителя

А стены и потолок парилки лучше всего отделывать целебной осиновой вагонкой, подойдут и тополиные или шпунтованные липовые доски.

И, наконец, технология строительства каркасной бани должна обязательно предусматривать качественную вентиляцию. Для небольшой бани вполне подойдет вытяжная труба из асбоцемента, диаметром 12 см – чтобы в парной не пахло плесенью. Саму трубу достаточно вывести до чердака, и во время банных процедур и горячей топки раскаленный воздух через щель в под дверью будет попадать в мойку, а вытяжной вентиляцией забираться через щели пола и тем самым ногам в этом помещении всегда будет тепло.

Главное – проявить фантазию и помнить, что бюджетная баня по каркасной технологии – не значит некрасивая или неуютная. В руках мастеров, как говорится, все спорится!

Проект и чертежи каркасной бани, цены на них

Как и любое другое сооружение, при строительстве бани весьма сложно обойтись без детально проработанного проекта. Существует статистика, что возведение бани без строительной документации обходится на четверть дороже, чем при работах по заранее продуманному проекту. Более того, если воспользоваться уже готовыми чертежами, то процесс строительства ощутимо ускоряется.

В состав проектной документации обычно включается следующее:

• чертежи наиболее ответственных элементов бани: сочленений стеновых панелей, крыши, нижней обвязки и фундамента, а также точек врезки продухов и вентиляционных отдушин;
• планы, т. е. схематические изображения расположения перегородок, стен, крыльца, линий газоснабжения, канализации и электропроводки;
• сметы, в которых перечисляются с указанием количества все материалы, необходимые для строительства;
• инструкции и рекомендации.

Средняя стоимость проекта бани 6×6 метров, в которой имеются отдельные помещения парилки, моечной и предбанника, составляет порядка 5–7 тысяч рублей. Однако эти расходы полностью окупаются более экономичным строительством.

Как выстроить каркас щитовой бани?

Для возведения каркаса потребуются следующие материалы:

1. Брус сечением 10×10 см.
2. Металлические скобы и уголки.
3. Доски сечением 10×5 см или 10×4 см.

Каркас состоит из нескольких конструктивных элементов:

• нижней обвязки;
• стоек;
• укосин;
• верхней обвязки.

Перед началом работ древесину необходимо обработать огнебиозащитным раствором. Это предотвратит ее гниение и разрушение насекомыми. Все элементы каркаса скрепляют между собой металлическими уголками и саморезами (гвоздями). Брус для нижней и верхней обвязок соединяют способом врубки «в четверть».

Ширина промежуточных стоек каркаса должна соответствовать плотности утеплителя. Если предполагается возведение стен толщиной 10 см, можно использовать листовой пенопласт с аналогичным параметром. Если баню утепляют минеральной ватой, ширину стоек выбирают, исходя из толщины одного слоя этого волокнистого материала. Учитывают, что при укладке минваты ее нельзя уплотнять, так как она потеряет существенную часть своих теплоизоляционных свойств.

1. Монтаж каркаса начинают с укладки бруса на фундамент.
2. Далее по отвесу выставляют угловую стойку.
3. Укрепляют ее упирающимися в грунт укосинами.
4. Устанавливают остальные угловые стойки.
5. Монтируют верхнюю обвязку.
6. Выставляют промежуточные стойки с шагом 60-65 см.
7. Формируют обвязку для дверных и оконных проемов.

Планировка бани

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.

11 фото

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

4

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.
