Изолирующие колпачки СИЗ для скрутки электропроводки

Нормы выдачи спецодежды в энергетике, нормы выдачи спецодежды для электрика.

Приказ Министерства здравоохранения и социального развития РФот 1 сентября 2010 г. N 777н”Об утверждении Типовых норм бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам, занятым на работах с вредными и (или) опасными условиями труда, а также на работах, выполняемых в особых температурных условиях или связанных с загрязнением”

В соответствии с пунктом 5.2.73 Положения о Министерстве здравоохранения и социального развития Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 30 июня 2004 г. N 321 (Собрание законодательства Российской Федерации, 2004, N 28, ст. 2898; 2005, N 2, ст. 162; 2006, N 19, ст. 2080; 2008, N 11 (ч. 1), ст. 1036; N 15, ст. 1555; N 23, ст. 2713; N 42, ст. 4825; N 46, ст. 5337; N 48, ст. 5618; 2009, N 3, ст. 378; N 2, ст. 244; N 6, ст. 738; N 12, ст. 1427, 1434; N 33, ст. 4083, 4088; N 43, ст. 5064; N 45, ст. 5350; 2010, N 4, ст. 394; N 11, ст. 1225; N 25, ст. 3167; N 26, ст. 3350; N 31, ст. 4251), приказываю:

Утвердить:

Типовые нормы бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты гражданскому персоналу, рабочим и служащим органов управления и подразделений пожарной охраны, подразделений и организаций, участвующих в предупреждении чрезвычайных ситуаций и ликвидации последствий стихийных бедствий, а также иным работникам, занятым на работах с вредными и (или) опасными условиями труда, а также на работах, выполняемых в особых температурных условиях или связанных с загрязнением, согласно приложению N 1

Электромонтажник-наладчик

Костюм хлопчатобумажный

1

Рукавицы комбинированные

4 пары

Перчатки диэлектрические

дежурные

На наружных работах зимой дополнительно:

Костюм на утепляющей прокладке

1 на 2 года

Сапоги резиновые с вставным утеплителем

1 пара на 3 года

Электромонтёр по ремонту и обслуживанию аппаратуры и устройств связи

Костюм хлопчатобумажный

1

Сапоги кирзовые

1 пара на 2 года

Зимой дополнительно:

Костюм на утепляющей прокладке

1

Сапоги резиновые с вставным утеплителем

1 пара на 3 года

Галоши диэлектрические

дежурные

Перчатки диэлектрические

дежурные

Электромонтёр по ремонту и обслуживанию электрооборудования

Костюм хлопчатобумажный

1

Рукавицы комбинированные

6 пар

Сапоги кирзовые

1 пара

Плащ прорезиненный

дежурный

Костюм на утепляющей прокладке

1

Сапоги резиновые с вставным утеплителем

1 пара на 3 года

Галоши диэлектрические или боты диэлектрические

дежурные

Перчатки диэлектрические

дежурные

Электромонтёр станционного оборудования телеграфной связи

Халат или костюм хлопчатобумажный

1

Ботинки кожаные или тапочки кожаные

1 пара на 2 года

Фартук прорезиненный

до износа

Перчатки резиновые медицинские

6 пар

Средство индивидуальной защиты органов дыхания (СИЗОД) противоаэрозольное

дежурное

Электромонтёр станционного оборудования телефонной связи

Халат или костюм хлопчатобумажный

1

Ботинки кожаные или тапочки кожаные

1 пара на 2 года

Фартук прорезиненный

до износа

Перчатки резиновые медицинские

6 пар

Средство индивидуальной защиты органов дыхания (СИЗОД) противоаэрозольное

дежурное

Электромонтёр станционного радиооборудования

Халат или костюм хлопчатобумажный

1

Ботинки кожаные или тапочки кожаные

1 пара на 2 года

Фартук прорезиненный

до износа

Перчатки резиновые медицинские

6 пар

Средство индивидуальной защиты органов дыхания (СИЗОД) противоаэрозольное

дежурное

Электроник; ведущий электроник

Халат или костюм хлопчатобумажный

1

Ботинки кожаные или тапочки кожаные

1 пара на 2 года

Фартук прорезиненный

до износа

Перчатки резиновые медицинские

12 пар

Средство индивидуальной защиты органов дыхания (СИЗОД) противоаэрозольное

дежурное

Скрутка проводов СИЗ

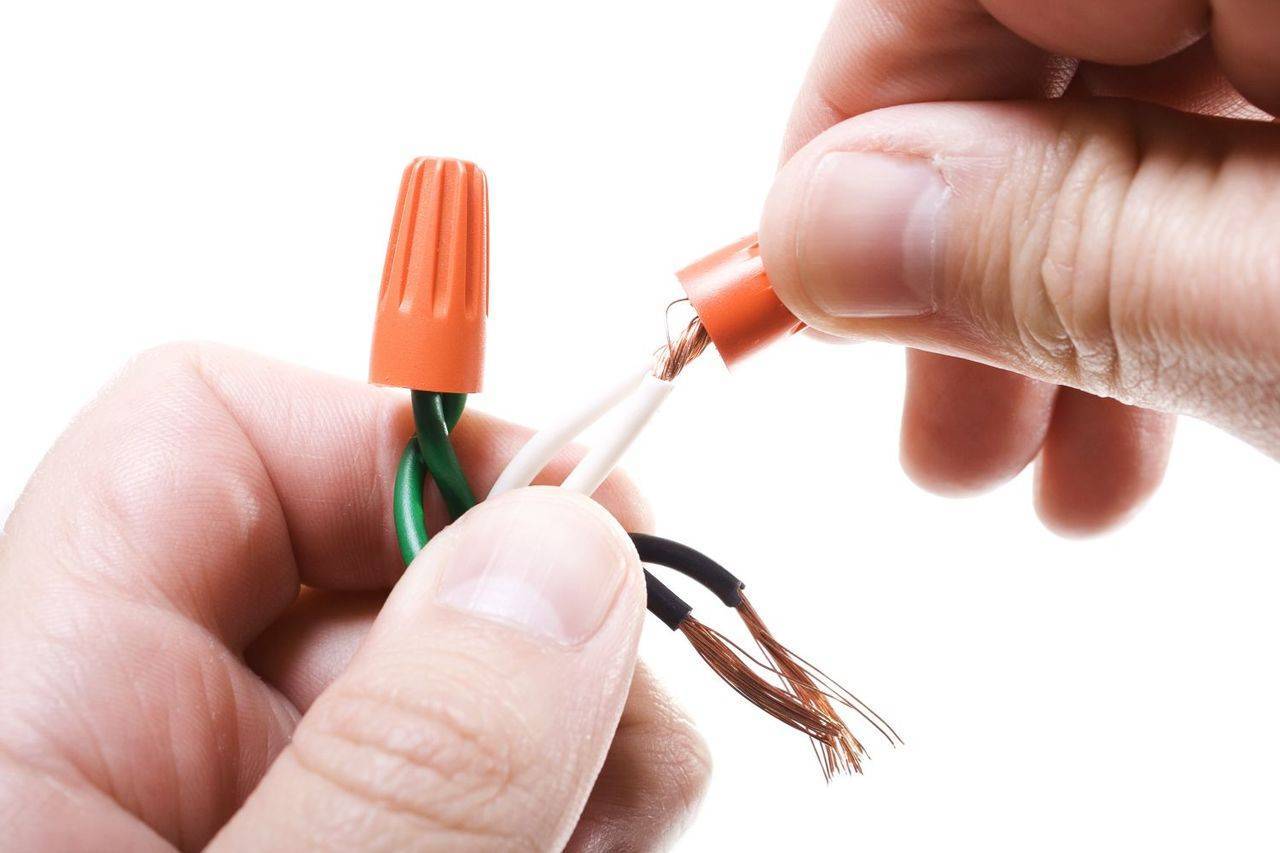

Установка колпачка на подготовленные провода выполняется быстро, не требует специального инструмента. Созданное соединение компактно. Пользоваться колпачками удобно. Однако надо знать правила их применения, выработать необходимые навыки. Неумелое обращение может привести к печальным последствиям.

Изолирующие колпачки пригодны для соединения нескольких проводов определенного диаметра, который указывается в документации. Производители из разных стран используют свои обозначения. Поэтому лучше ориентироваться по габаритным размерам для соединения проводов, а не маркировкой производителя.

Использование колпачков СИЗ — практическое применение

Особой аккуратности требует обращение с алюминиевыми проводниками. Мягкий металл легко деформируется, быстро теряет прочность.

При скрутке колпачком алюминий надежно обжимается конической пружиной и хорошо работает длительное время. Из-за возникновения электрохимических процессов нельзя скручивать вместе алюминиевые провода с медными.

Важно снимать с проводника оптимальную длину изоляционного слоя для обеспечения максимальной площади соприкосновения металлических частей. Определить ее просто. Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции

Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка

Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции. Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка.

При удалении изоляции пользуются разными способами. Многие старые монтажники работают монтерским ножом с изолированной ручкой и коротким острым лезвием из прочной стали. Часто применяют клиновую или бритвенную заточку, которая хорошо снимает изоляцию, но в неопытных руках может причинить вред.

Ножом, особенно при его перпендикулярном направлении к проводнику, можно нарушить внешнюю поверхность металла. Любая, даже малозаметная царапина при скручивании будет увеличиваться в размерах, уменьшит сечение токопровода, снизит его электрические характеристики. Металл станет греться и выгорать, особенно под большими нагрузками. Глубокий прорез проводника послужит причиной поломки провода при скрутке.

Снимать изоляцию ножом нужно при расположении его лезвия под тупым углом к проводнику относительно направления среза легкими движениями без повреждения металла.

Определенная часть электриков пользуется пассатижами или кусачками для снятия изоляции, деформируют металл в месте обжима проводника, что не допустимо. Качественно удалить изоляцию можно специальными клещами, выпускаемыми для таких работ.

Способ скрутки проводов пассатижами и последующее одевание колпачка не обеспечивает надежного контакта и его изоляции. Колпачки со временем просто вываливаются. Но это не понимают некоторые монтеры.

Пользуясь изолирующими колпачками. следует прикладывать силу при скручивании. Она позволит обеспечить плотный контакт соприкосновения металлов проводников и пружины.

Для оценки эффективности применения колпачков перед их массовым использованием требуется выполнить соединение ими проводов и пропускать нагрузочным устройством через него ток номинальной величины около получаса. Проанализировать нагрев соединения. Затем превысить ток и определить проблемные места.

Такие электрические тесты помогают профессионалам узнавать слабые места создаваемых ими электрических цепей, совершенствовать свои навыки, качественно выполнять работу.

Похожие материалы на сайте:

Средства защиты в электроустановках

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на: 1. Изолирующие 2. Ограждающие 3. Приспособления для работы на высоте 4. Вспомогательные приспособления

5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

Все изолирующие защитные средства делятся на:

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

  1. диэлектрические перчатки,
  2. изолирующие токоизмерительные клещи,
  3. монтерский инструмент с изолированными рукоятками,
  4. токоискатели.

дополнительные изолирующие средства:

  1. диэлектрические галоши
  2. коврики
  3. изолирующие подставки

В электроустановках выше 1000 В:

основные изолирующие средства:

  1. изолирующие штанги
  2. изолирующие токоизмерительные клещи
  3. указатели напряжения

дополнительные изолирующие средства:

  1. монтерский инструмент с изолированными ручками
  2. диэлектрические перчатки
  3. боты
  4. коврики
  5. изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная)По местным условиям
Указатель напряжения2 шт.
Изолирующие клещи1 шт.
Диэлектрические перчатки2 пары
Диэлектрические галоши2 пары
Диэлектрический ковер или изолирующая подставкаПо местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасностиТо же
Защитные щитки или очки1 шт.
Переносные заземленияПо местным условиям
Распределительные устройства напряжением выше 1000 В
Изолирующая штанга (оперативная или универсальная)2 шт. на каждый класс напряжения
Указатель напряженияТо же
Изолирующие клещи (при отсутствии универсальной штанги)1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)
Диэлектрические перчаткиНе менее 2 пар
Диэлектрические боты (для ОРУ)1 пара
Переносные заземленияНе менее 2 на каждый класс напряжения
Защитные ограждения (щиты)Не менее 2 шт.
Плакаты и знаки безопасности (переносные)По местным условиям
Противогаз изолирующий2 шт.
Защитные щитки или очки2 шт.

Примеры норм выдачи спецодежды работникам электроэнергетической промышленности

Для рабочих специальностей обслуживающих тепловые электростанции (паротурбинные, дизельные, локомобильные и другие)
Электромонтер по ремонту и обслуживанию электрооборудованияНаименование спецодеждыСрок использования и нормы выдачи
Комплект для защиты от термических рисков электрической дуги:
Костюм из термостойких материалов с постоянными защитными свойствами1 костюм на 2 года
Куртка-накидка из термостойких материалов с постоянными защитными свойствами1 на 2 года
Куртка-рубашка из термостойких материалов с постоянными защитными свойствами1 на 2 года
Фуфайка-свитер из термостойких материалов1 на 2 года
Белье нательное хлопчатобумажное или белье нательное термостойкое2 комплекта на 1 год
Перчатки трикотажные термостойкие4 пары на 1 год
Ботинки кожаные с защитным подноском для защиты от повышенных температур на термостойкой маслобензостойкой подошве или сапоги кожаные с защитным подноском для защиты от повышенных температур на термостойкой маслобензостойкой подошве1 пара на 1 год
Каска термостойкая с защитным щитком для лица с термостойкой окантовкой1 на 2 года
Подшлемник под каску термостойкий1 на 2 года
Дополнительно:
Боты или галоши диэлектрическиедежурные
Перчатки диэлектрическиедежурные
Фартук из полимерных материалов1 на год
Перчатки с полимерным покрытием12 пар на год
Средство индивидуальной защиты органов дыхания (СИЗОД) противоаэрозольное или противогазовоеДо износа
Наушники противошумные или владыши противошумныеДо износа
Страховочная или удерживающая привязь (пояс предохранительный)Дежурная
При выполнении работ в местах обитания клещей и кровососущих насекомых дополнительно:
Костюм для защиты от вредных и опасных биологических факторов (клещей и кровососущих насекомых) из термостойких материалов с постоянными защитными свойствами1 на 2 года
Накомарник — сетка наголовная из термостойких материалов1 на год
На наружных работах зимой дополнительно:
Костюм из термостойких материалов с постоянными защитными свойствами на утепляющей прокладке1 на 2 года
Подшлемник под каску термостойкий утепленный1 на 2 года
Ботинки кожаные утепленные с защитным подноском для защиты от повышенных температур на термостойкой маслобензостойкой подошве или сапоги кожаные утепленные с защитным подноском для защиты от повышенных температур на термостойкой маслобензостойкой подошве1 пара на 1 год
При работах в зоне влияния электрического поля с напряженностью более 5 кВ/м дополнительно:
Экранирующий комплект летний для защиты от воздействия электрических полей промышленной частоты типа ЭП-11 на 1,5 года
Экранирующий комплект зимний для защиты от воздействия электрических полей промышленной частоты типа ЭП-31 на 1,5 года
При выполнении работ в условиях повышенного загрязнения дополнительно:
Комбинезон для защиты от общих производственных загрязнений и пыли из нетканых материаловДо износа
Для защиты от атмосферных осадков дополнительно:
Плащ термостойкий для защиты от воды1 на 3 года
Сапоги резиновые с защитным подноском (термостойкие)1 пара на 2 года
При длительном непрерывном пребывании на холоде дополнительно:
ПолушубокПо поясам
Валенки с резиновым низомПо поясам
Перчатки с полимерным покрытием морозостойкие с утепляющими вкладышами3 пары на год

Колпачки СИЗ

Именно поэтому оптимальным вариантом считаются изолирующие колпачки для скрутки проводов. Этот способ выполнения электрического соединения и рассмотрим более подробно.

Описание

Соединительные изолирующие зажимы – именно так расшифровывается аббревиатура СИЗ. По сути, такие колпачки выполняют две функции:

  1. Отличная изоляция контакта;
  2. Резьбовой зажим делает скрутку качественной и надежной.

При таком способе соединения полностью исключается повреждение жил проводки, и не требуется применение изоляционной ленты.

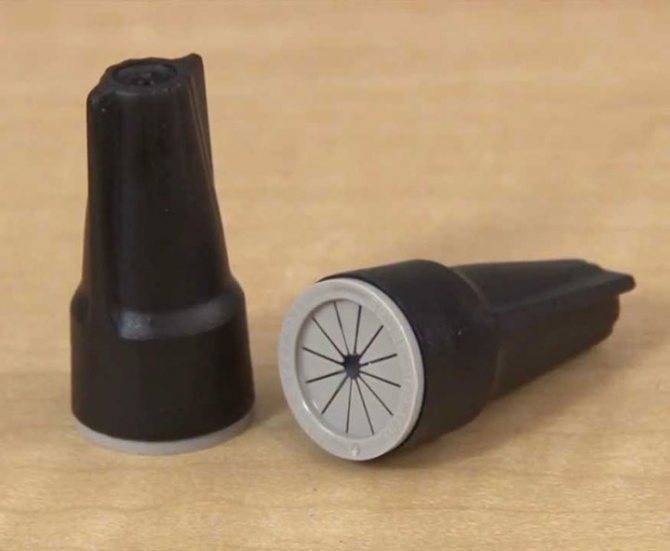

Корпус зажима имеет конусообразную форму и изготовлен из пластика нового поколения, обладающего устойчивостью к высоким температурам. Кроме этого, такой пластик не горит, отличается тугоплавкостью и морозостойкостью, что позволяет использовать зажимы в любых условиях.

В корпусе установлена металлическая пружина, тоже конусная. При надевании колпачка на зачищенные жилы, пружина обхватывает и надежно зажимает провода.

Технология применения

Теперь рассмотрим, как произвести соединение проводов при помощи СИЗ. Чтобы изолирующий зажим обеспечил максимально плотный контакт жил, следует соблюдать такую технологию:

  • Прежде всего, нужно . Чтобы не ошибиться с необходимой длиной зачистки, можно приложить колпачок к проводу и отметить его длину;
  • Производить зачистку провода от изоляции нужно крайне аккуратно, чтобы не повредить жилы. Это повлечет за собой некачественное соединение, а при скручивании, провод может просто поломаться. Поэтому лучше воспользоваться профессиональным инструментом – стриппером;
  • После этого рекомендуется скрутить зачищенные концы проводов для улучшения контакта;
  • Затем на концы одевается изолирующий зажим. Делать это нужно до упора, но не прилагать чрезмерных усилий;
  • В завершение нужно провернуть колпачок несколько раз по часовой стрелке.

Маркировка зажимов

Нужно заметить, что изолирующие колпачки имеют свою маркировку (от СИЗ 1 до СИЗ 5). Каждая маркировка обозначает определенное сечение и количество токопроводящих жил, которое способен эффективно зажать этот колпачок. В зависимости от маркировки также отличается и цвет зажима. Например, синий изолирующий колпачок СИЗ 2 предназначен для зажима трех жил сечением 1,5 мм2. А красный СИЗ 5 – восьми жил сечением в 2,5 мм2.

Типоразмеры колпачков СИЗ 1-5

При проведении крупного ремонта такой набор колпачков будет весьма полезен

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ. В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки. На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются. Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы. Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Несколько полезных советов

  • Если колпачки СИЗ подобраны правильно в соответствии с площадью скрутки, это гарантирует, что он не спадёт.
  • Опытные электрики советуют, после того, как на соединительный электрический узел установлен колпачок, сразу же проверить его изоляцию. В цепь подаётся максимальная нагрузка минимум на 30 минут, после чего проверяется температура изолирующего элемента. Если колпачок не нагревается, значит, всё смонтировано правильно и нормально работает. В случае, когда обнаружен нагрев, надо разбираться и искать причины.
  • Нельзя изолировать зажимами СИЗ контакт из медных и алюминиевых проводов. Для этой цели имеются другие приспособления – самозажимные клеммники, клеммные колодки, специальные переходники с металлическими пластинами.
  • Когда будете накручивать колпачок СИЗ на скрутку, прикладывайте небольшое усилие. Немного поддавливайте для создания плотности контакта. Но и не переусердствуйте, чтобы не поломать обжимную пружину.
  • Цветовое исполнение колпачков нигде не оговаривается и не классифицируется, поэтому разноцветные СИЗ применяют исключительно для удобства электрика в обслуживании мест соединения. Например, коричневым колпачком обозначают скрутку фазных жил, синим – нулевых, а зелёным или жёлтым проводников заземления.
  • Не срезайте изолирующие оболочки с жил проводников на большую длину. Обязательно сопоставьте её с внутренней длиной колпачка.

О преимуществах и недостатках СИЗов от различных производителей подробно рассказано в этом видео:

Всё, что касается зажимов СИЗ, мы вам рассказали. Далее ваше дело – воспользоваться ими либо выбрать другие способы соединения проводников. Немало найдётся ситуаций, когда их применение удобно и выгодно. К тому же стоят такие зажимы недорого. Единственное что, хотелось бы посоветовать – выбирайте проверенного производителя. На рынке электротоваров существует много дешёвых вариантов китайского производства, у которых материал корпуса не обладает нужными свойствами, что может привести к возникновению пожара.

{SOURCE}

Колпачки СИЗ — 8 видов

СИЗ — расшифровывается как соединительный изолирующий зажим. Данный вид колпачков пришел к нам с Запада. В Америке именно это соединение и способ изоляции проводов считается наиболее распространенным.

Причем выбор у зарубежных потребителей, гораздо более богатый чем у нас с вами.

Наши производители фактически выпускают только два вида СИЗов:

  • обычные гладкие СИЗ
  • колпачки СИЗ с крылышками

На Западе, что называется, можно подобрать на все случаи жизни. Непонятно, почему китайцы до сих пор не подсуетились, и не начали изготавливать для нашего рынка то же самое.

Вот основные 8 видов колпачков СИЗ которые там можно встретить (взято отсюда).

Это классический и усиленный (с крылышками) СИЗ, который всем нам знаком:

СИЗ с улучшенной формой колпачка, обеспечивающий более комфортную работу при закручивании:

Колпачок СИЗ с низкопрофильной конструкцией для работы в ограниченном пространстве или маленьких распредкоробках:

Низкопрофильная конструкция с крылышками для усиления крутящего момента:

Следующий колпачок весьма спорное решение на мой взгляд, но его также выпускают. СИЗ для соединения алюминиевых проводников с медными. Колпачок заполнен специальным антиоксидантом предотвращающим окисление:

Влагозащищенные зажимы, которые можно устанавливать на провода в распредшкафах на фасаде дома, или влажных помещениях и даже непосредственно в земле на огороде:

Они содержат 100% силиконовый герметик, который защищает от влаги и коррозии.

Полностью отпадает необходимость в термоусадке или герметичной изоляции мест соединения.

СИЗ с отверстием в верхней части колпачка.

Это вовсе не дефект, как может показаться на первый взгляд, а зажим специально предназначенный для скрутки заземляющих проводников. Один из них как раз выводится наружу через отверстие и подключается к корпусу щитка или оборудования.

Встречаются и подобные зажимы, где провод поджимается не пружинкой, а винтовым соединением.

Есть еще устройство — коннектор заполненный силиконом.


Внутрь него помещается любой колпачок СИЗ с проводами.

После этого, данную скрутку спокойно можно считать водонепроницаемой и размещать под землей — на огороде, возле поливалок, при вводе в дом и т.д.

Подготовка жил

Прежде чем выполнить соединение проводов с помощью СИЗ, надо зачистить жилы от изоляционного слоя. Для этого понадобится монтёрский нож, но нужно быть предельно осторожным и аккуратным, чтобы не повредить поверхность токопроводящей жилы. Старайтесь не располагать нож под углом 90 градусов к проводнику, в этом случае можно надрезать жилу и она впоследствии поломается. Направляйте лезвие ножа под углом к срезу и снимайте изоляционный слой.

Среди электриков очень популярно такое приспособление как стриппер. Этот инструмент выполняет множество функций, одна из которых снятие изоляции с проводников. У стриппера имеются калиброванные отверстия с режущей кромкой для каждого сечения жилы.

В проводах, которые подлежат соединению, надо снять слой изоляции на одинаковую длину

Очень важно, чтобы после того, как соединительный электрический узел будет уже изолированный при помощи колпачка, из-под корпуса не выступали оголённые жилы. Поэтому надо чётко замерять длину, на которую нужно зачищать провода

Для этого наденьте зажим на проводок и наметьте место среза, оно должно быть немножко меньше длины корпуса зажима. Есть производители, которые сразу указывают требуемую длину среза на самом изделии или в его паспорте (от 10 до 12 мм).

Классификация соединителей

Часто наши подписчики задают вопрос: как выбрать колпачок? На самом деле здесь стоит быть осторожными, но сложного ничего в этом нет.

Сразу стоит выделить, что все соединители СИЗ разделяются на два вида:

  1. Отечественные.
  2. Европейские.

Их маркировка одинаковая, единственное отличие – это качество исполнения.

Маркировка колпачков СИЗ выглядит следующим образом:

Если говорить за такой параметр как цвет, то особого смысла на него обращать внимание нет. На цвет ориентируются только профессиональные электрики, которые одним взглядом могут определить сечение проводов

И помните о том, что некоторые производители не соблюдают цветовую маркировку.

Для чего нужны колпачки для скрутки проводов

С целью выполнения соединения проводов более высокого качества, чаще всего, используется два способа: скрутка с паячной фиксацией и обыкновенная скрутка (не паянная).

Однако, даже эти, столь традиционные и распространенные методы не являются идеальными, а имеют кое-какие минусы: при выполнении соединения пайкой , контакт получается качественным, но при демонтаже приходится полностью удалять («обкусывать») спаянную часть проводников, для чего не всегда есть место (мал запас концов); при соединении же методом обыкновенной скрутки повышается риск возникновения окислений и меньше надежности.

Колпачки СИЗ для скрутки проводов

Колпачки СИЗ

— это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.

Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз — провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.

Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

Колпачки СИЗ

характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

МаркаКоличество и сечение жил, мм²Цвет
СИЗ-12×1,5серый
СИЗ-23×1,5синий
СИЗ-32×2,5оранжевый
СИЗ-44×2,5желтый
СИЗ-58×2,5красный

Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.

Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

Для повседневного частого пользования лучше подходят с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Конструкция, маркировка

Соединение выполняется одеванием подходящей марки СИЗ на скрутку зачищенных жил с сильным закручиванием до упора. Колпачки для скрутки проводов представляют собой незамысловатую конструкцию:

  • Пластиковая гильза, в форме усеченного конуса с ребристой поверхностью, изготавливается из прочного негорючего пластика. Являясь хорошим диэлектриком, он обеспечивает качественную электрическую изоляцию. С наружной стороны корпуса могут быть выполнены выступы. Это облегчает захват при накручивании зажима на проводники;
  • В отверстии корпуса расположена коническая стальная пружина или металлическая вставка с резьбой. Пружинистая сталь с анодированным покрытием, которое обеспечивает хорошую электрическую проводимость. При накручивании на стык витки сильно сжимают зачищенные концы жил между собой. Это обеспечивает плотный контакт поверхностей проводников, продублированный касанием металла витков пружины.

Единая стандартизированная система кодирования параметров СИЗ отсутствует. Маркировка продукции, изготовленной одним из отечественных производителей, указывает типоразмер соединителя. Каждый размер зажима предназначен для размещения разных суммарных сечений жил, различаются габаритами и цветом корпуса. Техническая документация раскодирует типоразмер, показывая минимальную и максимальную сумму сечений жил соединяемых проводов, габаритные размеры, предельное рабочее напряжение сети.


Зажимы другого завода могут быть промаркированы иначе. Поэтому при покупке нужно уточнить у продавца параметры товара на основании заводской документации. Нужно отметить, что при различных марках, геометрические размеры зажимов, предназначенных для соединения одинаковых сечений, совпадают.

Подготовка жил

Прежде чем выполнить соединение проводов с помощью СИЗ, надо зачистить жилы от изоляционного слоя. Для этого понадобится монтёрский нож, но нужно быть предельно осторожным и аккуратным, чтобы не повредить поверхность токопроводящей жилы. Старайтесь не располагать нож под углом 90 градусов к проводнику, в этом случае можно надрезать жилу и она впоследствии поломается. Направляйте лезвие ножа под углом к срезу и снимайте изоляционный слой.

Среди электриков очень популярно такое приспособление как стриппер. Этот инструмент выполняет множество функций, одна из которых снятие изоляции с проводников. У стриппера имеются калиброванные отверстия с режущей кромкой для каждого сечения жилы.

В проводах, которые подлежат соединению, надо снять слой изоляции на одинаковую длину

Очень важно, чтобы после того, как соединительный электрический узел будет уже изолированный при помощи колпачка, из-под корпуса не выступали оголённые жилы. Поэтому надо чётко замерять длину, на которую нужно зачищать провода

Для этого наденьте зажим на проводок и наметьте место среза, оно должно быть немножко меньше длины корпуса зажима. Есть производители, которые сразу указывают требуемую длину среза на самом изделии или в его паспорте (от 10 до 12 мм).

Правильное выполнение скрутки

Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:

  1. Без предварительного скручивания.
    1. зачищенные жилы складываются и выравниваются по обрезу изоляции;
    2. одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
    3. одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
    4. завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
  2. Фиксация предварительно скрученных проводников:
    1. зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
    2. накручивается корпус.

Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.

Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:

  • Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
  • Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
  • Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.

Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.

Плюсы и минусы способа

Колпачки СИЗ дают много преимуществ электромонтеру:

  • Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
  • Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта:
    • Механическую;
    • Электроизолирующую:
    • Противопожарную.
  • По сравнению с другими способами соединения предоставляется возможность:
    • Разъемного стыка;
    • Повторного неоднократного использования соединителя.
  • Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.

Имеются и недостатки:

  • Главный – невозможность соединения многожильного мягкого провода;
  • Требует тщательного подбора типоразмера;
  • Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
  • Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.

Сфера применения

Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.

Согласно Правилам устройства электроустановок (Глава 2.1, пункт 2.1.21), жилы в распределительной коробке должны быть соединены посредством сварки, пайки, опрессовки либо с помощью зажимов. Колпачки СИЗ (соединительный изолирующий зажим) — это удобный в применении вариант зажима, но нужно знать, как их правильно использовать.

С этим читают

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
