Схемы и устройство автоматических шкафов управления вентиляцией

Популярные модели

На отечественном рынке очень хорошо зарекомендовали себя изделия следующих марок:

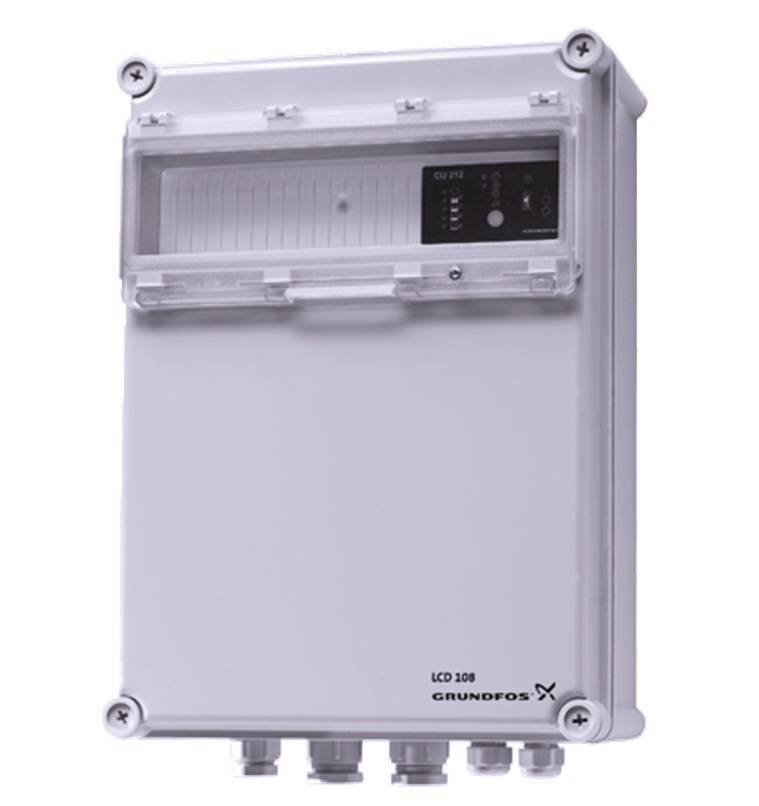

  1. Модельный ряд шкафов марки Grundfos довольно обширный . В нём есть изделия с разной комплектацией и техническими характеристиками. Некоторые модели имеют защиту от работы «на сухую», понижения напряжения и отсутствия фазы. Однако все они могут:
    • управлять насосным оборудованием;
    • автоматически запускать агрегат после длительного простоя;
    • контролировать уровень воды и выводить данные на панель индикации;
    • регулировать работу оборудования;
    • такие изделия могут использоваться в диапазоне температур от -20 до +40°С;
    • на всё оборудование этой марки даётся двухлетняя гарантия.
  1. Шкафы марки Alpha Control надёжно защищают насосное оборудование от негативных факторов, вызывающих выход агрегатов из строя. Они могут работать с любыми моделями насосов. Данные изделия предназначены для подключения к сети на 220 и 380 В. О том, что модель можно использовать для управления двумя насосами, скажет маркировка «D» в обозначении.

Необходимость применения вентиляции с системами управления

В любом помещении надлежит обеспечивать санитарно-гигиенические условия:

  • Контролировать температуру воздуха в помещении.
  • Следить за параметром относительной влажности воздушных масс.

Появляется возможность с помощью специальных датчиков и электроники контролировать микроклимат в любых комнатах с применением:

  • Кондиционирования.
  • Фильтрации.
  • Ионизации.
  • Увлажнения или осушения воздушных масс.
  • Охлаждения или подогрева воздуха.

В настоящее время системы вентиляции устанавливаются как в квартирах на кухне, так и на больших производствах в цехах. Некоторые производители профессионального кухонного оборудования в технической документации указывают основные характеристики для специализированных помещений кухни:

  • Кладовая.
  • Холодный цех.
  • Горячий цех.
  • Холодильник.

Для каждого из них требуется свой режим работы вентиляции. Выбирая шкаф управления, необходимо понимать, что его тип напрямую зависит от целевого назначения системы принудительного перемещения воздушных масс.

Естественное дымоудаление

В естественной системе дымоудаления, как в любой естественной инженерной системе есть один большой минус и один большой плюс. Плюс в том, что система пассивная, т.е. не требует больших капитальных затрат, не потребляет электроэнергию и имеет минимум рабочих механизмов, которые следует проверять и обслуживать. А минус – в обеспечении стабильной работы такой системы.

Нормы обязывают нас обеспечить защиту от ветра для таких кровельных клапанов и фрамуг, чего мы совершенно не можем гарантировать.

Естественное дымоудаление не требует системы компенсации. Расчет системы естественного дымоудаления выполняется в зависимости от формы помещения, вида пожарной нагрузки (что именно горит), площади и возможного расположения очага пожара.

Люк естественного дымоудаления на крыше складского комплексаЛюк естественного дымоудаления в рабочем режиме с зубчато — реечным приводом

Система естественного дымоудаления используется только в одноэтажных зданиях: складах, торговых центрах складского типа, производственных цехах. Оборудование такой системы в зданиях этажностью более одного – запрещено.

Какие силовые исполнительные устройства не требуют контроля целостности.

1. Промежуточное реле.

Реле должны потреблять минимальную мощность и коммутировать максимальное напряжение. То-есть лучше всего применять электронное реле.

В свою очередь уже реле чем-то управляет.

Существуют промежуточные электронные реле 220В, ток срабатывания которых до 0.25А и следовательно ими можно управлять, коммутируя силу слаботочными адресными релейными модулями «Рубеж».

Промежуточное реле PK-1P стоит 680р, коммутирует 16А 220В и потребляет при срабатывании 220В 0.05А.

Вот это я понимаю релейный усилитель!

2. Независимый расцепитель.

Сигнал пожарной сигнализации подает питание на расцепитель и расцепитель выключает автомат.

Но как из пожарной сигнализации подать сигнал 220В на расцепитель?

При помощи любого реле, способного коммутировать 220В.

Но стоит помнить, что независимый расцепитель — устройство, осуществляющее механическую работу и его ток потребления больше, чем катушки реле.

Вот параметры управляющих сигналов для самых распространенных независимых расцепителей S2C-A.

Видим, что ток срабатывания S2C-A2 при 230В составляет 1А. То-есть слабые реле слаботочных релейных модулей не все подойдут.

Заманчиво управлять слаботочным независимым расцепителем S2C-A1, напряжение срабатывания которого 12..60В.

Но вот ток срабатывания … для 12В составляет 2.2А. Сомнение вызывает что ток срабатывания для 24В 4.5А — больше, чем для 12В, хотя должен быть меньше.

Сработать такой расцепитель при помощи «С2000-КПБ» будет на грани фола, поскольку максимальный ток коммутации блока 2.5А. Ток коммутации «С2000-СП2 ИСП.02» — 3А.

Успокаивает то, что время работы расцепителя 10мс.

Независимый расцепитель — это хороший способ управления, если для запуска сложной вентсистемы требуется дополнительное внимание: вентсистема не запустится просто после снятии тревоги. Для включения системы необходимо ногами прийти к выключенному расцепителем автомату. Для включения системы необходимо ногами прийти к выключенному расцепителем автомату

Для включения системы необходимо ногами прийти к выключенному расцепителем автомату.

Но тут есть один интересный момент. Позволю себе привести цитату из нормативной базы:

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003

12.3 Для зданий и помещений, оборудованных автоматическими установками пожаротушения или автоматической пожарной сигнализацией, следует предусматривать автоматическое блокирование электроприемников систем воздушного отопления, вентиляции, кондиционирования, автономных и оконных кондиционеров, вентиляторных доводчиков, воздушно-тепловых завес и внутренних блоков кондиционеров (далее — системы вентиляции), а также электроприемников систем противодымной вентиляции с этими установками (или пожарной сигнализацией) для:

а) отключения при пожаре систем вентиляции, кроме систем подачи воздуха в тамбур-шлюзы помещений категорий А и Б, а также в машинные отделения лифтов зданий категорий А и Б. Отключение может производиться:

централизованно, прекращая подачу электропитания на распределительные щиты систем вентиляции;

индивидуально для каждой системы.

При использовании оборудования и средств автоматизации, комплектно поставляемых с оборудованием систем вентиляции, отключение приточных систем при пожаре следует производить индивидуально для каждой системы с сохранением электропитания цепей защиты от замораживания. При невозможности сохранения питания цепей защиты от замораживания допускается отключение только вентилятора подачей сигнала от системы пожарной сигнализации в цепь дистанционного управления вентилятором приточной системы. При организации отключения при пожаре с использованием автомата с независимым расцепителем должна проводиться проверка линии передачи сигнала на отключение.

В выделенной фразе о проверке линии передачи сигнала кроется жирная проблема. Независимый расцепитель то скорее всего будет на 220В! И у нас возникает проблема непрерывного контроля целостности цепи управления 220В.

3. Контактор (пускатель).

Сухие контакты реле размыкают цепь самоподхвата магнитного пускателя.

Плюс такого подхода — при снятии тревоги не надо идти ногами к щитам управления.

Так, например, имеет смысл управлять огнезадерживающими клапанами ОЗК: сняли тревогу — ОЗК сами открылись.

На катушке ПМЕ 211 ток всего лишь 0,1А. Но все равно применение слаботочного адресного релейного модуля некоторых адресных систем под вопросом, поскольку это ток непрерывного воздействия.

Функции и возможности автоматизации

Автоматика вентиляционной системы выполняет несколько важных задач. Ознакомимся с ними.

  • Благодаря автоматике вся система работает исправно и всегда находится под контролем. Обычно монтируют специальный анализатор аварий. Современные разработки дают возможность управлять автоматическими системами удаленно – оператор только следит за эксплуатацией имеющегося устройства, а также может вносить свои корректировки, устанавливая те или иные режимы.
  • При помощи автоматического оснащения можно проводить анализ в индивидуальном порядке и мониторинг функционирования каждого имеющегося механизма. Кроме того, есть возможность отслеживать общую деятельность вентиляционной схемы. Датчики агрегата выдают определенные данные, автоматическая система исследует положение и вносит свои поправки в действии техники. Если приключилась авария, то на специальную кнопку пуска отправляется соответствующий сигнал отключения.
  • Автоматика в системах вентиляции также предназначена для сбережения клапанов и водяного нагревательного контура от губительного влияния низких температурных значений. Кроме того, автоматическое оснащение не дает температуре спускаться до опасных значений.
  • Система автоуправления позволяет регулировать вентиляцию в помещении. Благодаря такому дополнению есть возможность переключения разнообразных режимов. Так, в условиях резких скачков нагрузок и температуры автоматика может сократить скорость вращения имеющихся вентиляторов, а также дезактивировать оборудование полностью.
  • Если имеет место такая неприятность, как короткое замыкание или иные подобные проблемы, то автоматика просто блокирует определенные механизмы, чтобы предупредить возгорание и поражение людей электрическим током.

Как можно заметить, автоматика, идущая в комплекте с вентиляционной системой, выполняет много функций, и позволяет избежать многих серьезных проблем. Кроме того, заниматься регулировкой вентиляции гораздо проще именно с автоматическими компонентами.

Необходимость вентиляции

Во многих жилых домах имеется естественная вентиляция, однако не каждый в полной мере осознает важность ее наличия. Как выше уже было упомянуто, в ванной комнате всегда переизбыток влаги, что отрицательным образом воздействует на человеческий организм

Однако страдает и само помещение. А если ванная еще и совмещена с туалетом, что не редкость в планировке квартир в многоэтажных строениях, то к этому еще добавляются неприятные запахи.

Естественная система вентиляции, которая работает за счет разности температуры и давления, не всегда справляется со своими обязанностями. В конечном счете это приводит к активному размножению грибков, ведь повышенная влажность для них — просто идеальная среда обитания. Это также сопровождается неприятным ароматом, который распространяется по всем остальным помещениям квартиры или частного дома.

Собственно, нарушение воздухообмена в ванной комнате и служит весомым поводом для установки принудительной вытяжки (сама схема подключения вытяжного вентилятора с таймером будет приведена ниже). Причинами неудовлетворительной работы самой системы вентиляции могут служить разные факторы:

  • засорение воздуховода;
  • сильный ветер;
  • завихрения в канале вентиляции (опять-таки вследствие сильного ветра).

По этой причине стало актуальным использование принудительной системы воздухообмена за счет включения бытовых вентиляторов. Как правило, они монтируются в местах вентиляционной вытяжки ванной комнаты.

Щиты автоматизации

Работа автоматизированной системы, ее удобство, надежность и безопасность эксплуатации напрямую зависят от алгоритмов управления процессом (специалистов, выполнивших проектирование и наладку), а также от возможностей комплектующих изделий. Алгоритмы реализуются на программном уровне и «зашиваются» в свободно программируемые контроллеры, установленные в щитах автоматизации.

При подключении датчиков к щиту автоматизации учитывают тип сигнала, передаваемого преобразователем (аналоговый, дискретный или пороговый). Аналогично выбираются и модули расширения, управляющие приводами устройств.

Щиты вентсистем бывают силовые, управляющие или совмещенные, если система небольшая.

Щиты автоматики для вентиляции обеспечивают:

  • Включение и выключение системы вентиляции;
  • Индикацию состояния оборудования;
  • Защиту от неправильного подключения питающего напряжения и короткого замыкания;
  • Управление производительностью вентиляционной установки;
  • Индикацию состояния воздушных фильтров;
  • Защиту от перегрева электродвигателей;
  • Защиту калорифера от замерзания;
  • Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
  • Возможность применения временных ручных алгоритмов управления.

Рекомендации по сборке ШУВ

Монтажом и тестированием ЩУВ должны заниматься специалисты, имеющие соответствующую квалификацию, самостоятельно монтировать и подключать элементы внутри щита или шкафа не только не рекомендуется, но и запрещено.

Корпуса не изготавливают своими руками, а приобретают в готовом виде или заказывают с учетом специфики вентиляционной системы. Вместе с корпусом поставляется комплект устройств: рубильники, контроллеры, блоки питания, выключатели, элементы защиты и провода.

Нередко встречается и такое, что набор приборов и деталей укомплектован не в полной мере – не хватает проводов или автоматических выключателей. При доборе запчастей необходимо сохранить соответствие технических характеристик (например, сечение проводов или силу тока автомата).

Комплект элементов ЩУВ сопровождается схемой, по которой производится сборка. Любые отступления от схемы могут вести за собой неправильную эксплуатацию или поломку техники

Перед заказом необходимо составить список всех устройств, которые входят в вентиляционную систему, а также высказать пожелания относительно переключения режимов работы, вида контроллера, наличия тех или иных датчиков. В некоторых ЩУВ вместо контроллеров устанавливают реле.

Примером ЩУВ может служить образец со следующим техническим характеристиками:

  • ном. частота – 50 Гц;
  • напряжение – 380 В;
  • напряжение подключенного вентилятора – 220 В;
  • мощность двигателя – 22 кВт;
  • уровень защиты – IP65;
  • размеры – 400х800х180 мм;
  • срок эксплуатации – 10 лет.

Готовые модели промаркированы условными обозначениями, где содержится информация о модификации и ее типоразмере, степени защиты, виде климатического исполнения, номере ТУ или ГОСТ. В последнем случае производители ориентируются на ГОСТ 14254 и ГОСТ 15150.

Обязательно ли нужна вентиляция для гардеробной, и почему?

По сути гардеробная — это отдельное закрытое помещение, в котором хранятся вещи (одежда, обувь, аксессуары). Причем вещи часто складируются очень плотно.

Площадь этой комнаты обычно небольшая — несколько «квадратов». Исключения, конечно, бывают, но редко — все-таки выделять много пространства только под хранение одежды могут себе позволить лишь очень богатые люди.

Получается, что мы имеем маленькое по объему помещение, которое обычно стоит закрытым, и в котором лежат текстильные изделия. Нужна ли для него вентиляция? В большинстве случаев — да, нужна.

Если ее не сделать, возможны следующие проблемы:

  1. Появление моли. Идеальное условие для этого вредителя — темное закрытое помещение с застоявшимся, спертым воздухом.
  2. Появление плесени. Темнота, отсутствие циркуляции воздуха, текстильные изделия — условия для развития грибка почти идеальные, не хватает только влажности. Грибок можно занести в гардероб из стиральной машинки, или из других комнат. Поскольку влажности в гардеробной нет — плесень не появится быстро, но все-таки появиться может.
  3. Появление неприятного запаха. Одежда и обувь из разных материалов имеют свой запах. Когда вещи длительное время находятся в небольшом помещении — этот запах может перемешиваться, «впитываясь» в другие изделия. Как результат — можно надеть любимый свитер, и заметить, что он стал как-то непонятно пахнуть.

Не факт, что перечисленные проблемы появятся, если помещение не будет иметь вентиляции. Все-таки в гардеробную человек заглядывает нередко, а значит, воздух сильно застаиваться вряд ли будет.

Переточная решетка

В целом — вентиляция полезна, и делать ее для гардероба — желательно. Но не обязательно: если вы будете часто проветривать это помещение, то перечисленных проблем можно избежать. Для этого достаточно просто почаще его открывать (а еще лучше — держать приоткрытым постоянно, или поставить в двери переточные решетки).

Сколько воздуха нужно?

Поскольку в гардеробной люди не находятся постоянно, и нет источников влажности — слишком быстрый воздухообмен тут не требуется. Поэтому достаточно будет обеспечить кратность обмена в 1 — то есть за 1 час из этого помещения должно удаляться воздуха по объему.

Что касается температуры: в зимнее время желательно поддерживать +16..+18º.

Режимы работы системы. Работа в системе автоматизации и диспетчеризации здания

Щит автоматизации системы вентиляции должен обеспечивать работу в следующих режимах:

Ручном. В этом случае управление системой осуществляется вручную.

Автоматическом автономном, с передачей данных в систему диспетчеризации. В этом случае включение и выключение происходит автономно, без учета показаний смежных инженерных систем, при этом уведомления о работе системы передаются диспетчеру.

Автоматический в составе автоматизированной системы управления зданием. При таком режиме работа вентиляции синхронизирована с другими системами жизнеобеспечения здания. Все системы здания, управляемые по разработанным алгоритмам, формируют систему автоматизации и диспетчеризации здания.

Иногда, хитрые интеграторы представляют автоматическую автономную систему как полностью автоматическую. Заказчик узнает об этом, когда начинает получать счета за коммунальные услуги с суммами, выше ожидаемых.

Управление системой осуществляется по протоколам управления здания. Наиболее известные это LonWorks, ModBus, BACnet.

Источники

  • https://vktreid.ru/avtomatika
  • https://www.akruks.net/article/avtomatizatsija/p560-avtomatizaciya-sistem-ventilyacii/
  • https://www.PromKlimat.ru/Avtomatizatsiya-ventilyatsii.htm
  • https://www.AirFresh.ru/avtomatika-ventilyatsii.htm
  • http://rina.pro/napravleniya-deyatelnosti/sistemy-avtomatizacii/general-ventilation

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

5 Выполняемые задачи

Есть множество вариантов шкафов для управления как приточной, так и вытяжной вентиляцией, и можно выбрать, какие функции необходимы, а без чего можно обойтись. Но в базовый набор возможностей, как правило, входит следующее:

  • контроль напряжения в сети;
  • поддержание неизменной мощности электросети;
  • в случае возникновения перепадов мощности — её уравнение, чтобы не возникало замыканий, перегрева или перегрузок;
  • плавный запуск вентиляторов и дальнейший контроль за интенсивностью их вращения;
  • наличие множества колодок клемм, к которым можно подключить линии с разным напряжением.

Назначение щита управления приточно-вытяжной вентиляцией

Щит управления приточно-вытяжной вентиляцией — устройство, предназначенное для организации работы оборудования воздухообмена в жилых домах, общественных учреждениях и промышленных зданиях. Современные постройки оборудуются сложными сетями кондиционирования и вентиляции, включающими в себя большое количество механизмов. Производители выпускают щиты, которые в автоматическом режиме могут полностью управлять этим оборудованием.Чтобы запустить и регулировать работу бытовой сплит-системы или оборудования вентиляционного канала, не требуется никаких устройств контроля. Простые приборы запускаются и регулируются вручную или с помощью дистанционного пульта. Но если система довольно сложная, а протяженность сетей большая и оборудование находится в труднодоступных местах, тогда обязательным является наличие щита общего управления приборами.Вентиляционные щиты управления представляют собой панели или шкафы, которые устанавливаются на стену или пол. К основным задачам устройства относится:

  1. 1. Слежение за работой механизмов, входящих в состав вентиляционной системы.
  2. 2. Предохранение устройств от перегрева, короткого замыкания и неправильно проведенного монтажа.
  3. 3. Настройка производительности и мощности приборов.
  4. 4. Программирование работы всего оборудования или отдельных механизмов на определенный период.
  5. 5. Сопровождение регулировки соответствующей индикацией.
  6. 6. Установка нужной температуры в помещении и быстрое ее перепрограммирование.
  7. 7. Диагностирование состояния воздуховодов и фильтров.
  8. 8. Предохранение сезонных устройств от непредвиденных поломок (например, водяной калорифер может перемерзнуть в сильные морозы).

Наличие такого оборудования на предприятии или в жилом помещении позволяет из одного места осуществлять проверку работы приборов и быстро вносить корректировку при незначительном сбое.

Элементы управления комплектуются оборудованием согласно разработанным и принятым документам государственного стандарта. Установка их осуществляется в коридорах, подсобных помещениях или специальных щитовых. Если существует возможность, то шкафы устанавливаются в диспетчерских.

Электротехническое оборудование выпускается в различных конструктивных вариантах, которые отличаются размерами, назначением, безопасностью и уровнем автоматизации. Упрощенные варианты щитов управления вентилятором производятся для бытовых нужд, а более сложные применяются на производстве.При выборе шкафа учитываются площади рабочих помещений, возможность монтажа нужных устройств и безопасность обслуживания. К оборудованию для управления вентиляцией предъявляются следующие требования:

1. В шкафу необходимо установить все агрегаты, отвечающие за работу вентиляции.
2

Приборы, имеющие особую важность, должны быть снабжены соответствующей цифровой и световой индикацией.
3. Устройства, отвечающие за работу наиболее значимых механизмов, могут управляться ручным и автоматическим способом.

Назначение шкафов управления вентиляцией

Сегодня шкаф управления вентиляцией является неотъемлемой частью системы воздухообмена. Он намного облегчает работу оборудования по обеспечению свежим воздухом помещения или утилизации отработанных газов.

Приобретая распределительный узел ШУВ, стоит руководствоваться функциями управления для конкретной вентиляции, согласно условиям ее эксплуатации.

Для вентиляционной системы, обеспечивающей дымоудаление из помещений необходим ШУВ, который обеспечит повышенную безопасность, будет контролировать температуру воздуха в помещении и его влажность. А также поддерживать нужные показатели в норме и перемещать воздушные массы с определенной постоянной скоростью.

Назначение шкафа управления вентиляцией зависит от типа системы воздухообмена:

  • С рекуперацией или очищение от вредных веществ воздуха в рабочей зоне.
  • С электрическим нагревателем.
  • С водяным нагревателем.
  • С функцией дымовыделения.
  • Вытяжные, приточные или приточные – вытяжные вентиляции (ШУ ПВВ).

Все шкафы для управления вентиляцией работают в двух режимах:

  • Летний режим. Означает, что контроль температуры воздуха отключен. При понижении температуры приточного воздуха автоматика включает режим защиты согласно параметрам, введенным заранее. Контроль температуры осуществляется с помощью датчиков.
  • Дежурный режим.

Для управления одним вентилятором возможно использовать шкаф дымоудаления ШУВ1. Для управления же несколькими вентиляторами подойдет шкаф типа ШСАУ-ВК. Цена напрямую зависит от количества управляемых вентиляторов.

Назначение щита управление вентиляцией

Если необходимо включить или настроить бытовую сплит-систему или приборы приточной вентиляции, зафиксированный в отверстии вентканала, то никаких узлов контроля не требуется – каждый прибор регулируется вручную или с пульта д/у.

Но если протяженность сетей большая, а приборы установлены в недоступных местах: в шахтах, на крыше или чердаке, в специально предназначенных нишах внутри стен – то возникает необходимость в монтаже блока дистанционного управления.

Вся информация о работе калориферов, конвекторов, отдельных вентиляторов поступает в единый центр – ЩУВ. Здесь же расположены автоматы, отвечающие за функционирование и регулировку приборов

Современные ЩУВ представляют собой панели с индикаторными регулирующими устройствами или металлические шкафы, которые устанавливают на пол или подвешивают к стене. Для защиты внутреннего наполнения предусмотрены распашные дверки, закрывающиеся на замок. Кроме аббревиатуры ЩУВ можно встретить ШУВ (шкаф).

Основные функции ЩУВ:

  • контроль над оборудованием, входящим в системы вентиляции и кондиционирования;
  • защита агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
  • регулировка важнейших параметров оборудования, таких как производительность или мощность;
  • программирование работы всей системы или отдельных агрегатов на заданный временной промежуток – день, неделю, месяц;
  • обеспечение индикации, которая облегчает контроль и регулировку;
  • поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
  • контроль над внутренними стенками воздуховодов и степенью загрязнения фильтров;
  • предупреждение сбоев в работе сезонно зависимого оборудования, например, водяных калориферов, которые могут промерзнуть при слишком низкой температуре.

Установка электротехнического щита на предприятии или в жилом здании позволяет обслуживающему персоналу следить за работой оборудования из одного места и быстро реагировать на поломки и остановку отдельных устройств. Приборы, регулирующие устройства пожаротушения и частично отопления, также могут размещаться в этом же шкафу.

Схема установки ШУПВВ. Шкафы могут быть общими, объединяющими все приборы в здании, и обслуживающими отдельный этаж, крыло, цех, секцию и прочее

При возникновении аварийной ситуации, например, возгорания в одном из помещений, остановка вентиляционного оборудования происходит автоматически или вручную – с панели ЩУВ.

Выводы и полезное видео по теме

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии. Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.
