Расчет необходимого количества осветительных приборов
Планирование размещения ламп в помещении кроме базового показателя освещенности в 20 Вт проводится в зависимости:
- размеров комнаты;
- размещения встроенной мебели;
- планируемых зон освещенности помещения.
Практический подход к установке конкретных видов приборов подскажет их наиболее рациональное расположение. Самые экономные светодиодные светильники. Мощность точечных элементов – 3-5 Вт. В пересчете на стандартные лампы накаливания – 25-45 Вт. Светодиодные приборы рационально размещать не более чем 2-3 устройства на метр площади.

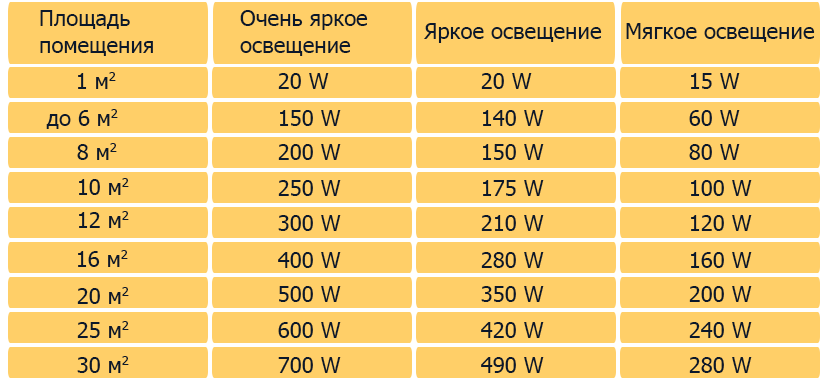

Расчет оптимального освещения
Более мощные источники рекомендуется использовать из расчета 1-1,5 штуки на метр. Приборы, дающие слабый световой поток, размещаются из расчета 3-4 на метр. Такое количество обусловлено тем, что даже светодиодные энергосберегающие технологии все-таки далеки от идеала, они тоже выделяют определенное количество тепла. К тому же добиться нормального, приятного для глаз, не напрягающего освещения в помещении можно и без использования мощных приборов.
Для некоторых помещений яркое освещение не требуется: для подсобных помещений или коридоров, здесь достаточно установить приборы в темных зонах.
Варианты расположения светильников в разных помещениях
Научиться правильно распределять точечные светильники по всей площади натяжного потолка вполне легко — для этого нужно всего лишь попытаться представить себе конечный световой рисунок помещения. А вот научить этому — сомнительная затея. Слишком много различных подводных камней всплывают на поверхность, а неочевидные для всех обстоятельства начинают напрямую влиять на характер их расположения на натяжном потолке. Тем не менее, некоторые общие советы для различных в функциональном плане помещений вполне сохраняют свою актуальность.
В спальне
Не стремитесь побить все рекорды по мощности освещения. Спальня — это комната для сна, одно из самых умиротворенных мест в вашей квартире или дома, поэтому первоочередная задача — создать спокойную, располагающую ко сну атмосферу. Если используете вариант с центральной люстрой на натяжном потолке, то можете подчеркнуть при помощи софитов зону возле зеркала или же прикроватную тумбочку. Это практично!
Часто в спальне и вовсе можно ограничиться одними софитами на натяжных потолках. Хороший совет — используйте желтый свет. Он не такой яркий, как классический белый, и никогда не вызовет у вас раздражения.
В гостиной
Если и есть какой-то ограничивающий вашу творческую фантазию фактор при расположении точечных светильников в этой комнате, то, как показывает фото, он сводится к площади потолочной поверхности. Здесь можно использовать самые разные варианты освещения, в том числе с динамической яркостью свечения.
Большие гостиные можно успешно делить на зоны. Выбранная схема расположения точечных светильников на натяжных полотнах чаще всего будет зависеть от стиля оформления интерьера. Для минимализма, получившего сейчас особую популярность, более всего актуальна строгая геометрия и симметричность. Для классики — некоторая сглаженность углов.
Кухня
Дополнительная подсветка обеденной либо рабочей зоны на натяжном потолке с помощью точечных светильков — один из приемов, позволяющий создать в этом помещении особое настроение и уют.
В остальном софиты на кухне часто располагаются вдоль установленного гарнитура — в этом варианте есть какая-то традиционность, но очень часто обусловленная скромными размерами кухни в целом. И, как следствие, совсем небольшим пространством для маневров.
Впрочем, есть и довольно оригинальные способы расположения спотов на натяжной потолке — на фото ниже.
Ванная/Туалет
Конечный выбор зависит от ваших личных предпочтений. Являетесь адептом четкой симметрии и тяготеете к перфекционизму? Геометрическое распределение точно впишется в вашу вкусовую модель.
Предпочитаете свободу передвижений и нетривиальные, порой даже неожиданные решения? Можно сделать и так, как на фото чуть ниже.
Все же трудно пренебречь одним советом, который для такого сугубо функционального помещения как санузел, приобретает особое значение: если используемое зеркало не имеет своей подсветки, то можно со спокойной совестью использовать принцип зонирования и сделать уверенный акцент на этом предмете вашего интерьера.
Прихожая/Коридор
О некоторых нюансах расположения светильников на натяжном потолке в коридоре мы уже вели речь выше. Поясним мысль шире: некоторая узость коридорного помещения вкупе с плохим освещением вызывает дискомфорт как у вас, так и у ваших гостей, что вполне логично. Избежать этого можно при помощи небольшой хитрости: расположите споты на потолке перпендикулярно стенам коридора, образуя таким образом, классический прямоугольник, и представление о вашем тусклом и неуютном коридоре в один момент кардинально изменится.
Точно так же можно и крохотную прихожую сделать визуально чуть больше за счет теперь уже параллельного размещения спотов на натяжном потолке — аккурат вдоль стен. Пространство удлинится, и ваши гости смогут почувствовать себя хоть на чуточку, но свободнее. Да и вы тоже!
Задача №1 – расчёт мощности светильника
Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:
Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.
Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* – «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Ен=150 лк
Площадь моей кухни равна 5 кв.м, S=5
Количество светильников: N=9
Теперь осталось разобраться с коэффициентами:
К – коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4
Z – коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0
η – коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них – http://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?
Таблица коэффициентов использования светового потока:
Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)
Примерные коэффициенты отражения приведены в таблице ниже:
Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3
Теперь рассчитаем индекс помещения – i. Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м
Теперь рассчитаем расчётную высоту. Расчётная высота – это расстояние от светильника до рабочей поверхности, в моём случае светильники точечные встраиваемые, то есть расчётная высота будет измеряться от плоскости потолка до рабочей поверхности:
Сам индекс помещения рассчитывается по формуле:
a и b – соответственно ширина и длина помещения.
Округляем индекс помещения в большую сторону из ряда: 0,6; 0,8; 1,00; 1,25 и т.д. (смотрите второй столбец таблицы). Соответственно я принимаю 0,8
Теперь у нас есть все данные, чтобы определить коэффициент использования светового потока, пользуемся таблицей и получаем, что η = 0,39
И так, подставляем все данные в формулу для определения светового потока одного светильника:
То есть световой поток одного светильника будет равен 299 люмен. Это ориентировочно светодиодные светильники мощностью 3,5-4 Вт (см. таблицу ниже)
То есть для моей кухни подойдёт 9 светодиодных ламп мощностью 3,5 – 4 Вт (≈ 299 лм). Заходим в интернет и находим светильники соответствующей мощности, на всякий случай смотрим такой параметр, как световой поток (чтобы он был не менее нашего расчётного).
Вот, что удалось найти сразу:
Самое главное не ошибитесь с типом лампы, её цоколем и патроном. В своих точечных светильниках я использовал лампы с типоразмером MR16 и цоколем GU-5.3
Рассчитываем количество и расположение светильников на натяжном потолке
Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.
Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:
- тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
- размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
- наличие, количество и площадь окон;
- дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
- необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.
Расчет мощности
Существуют определенные нормы освещения для всех типов комнат:
- для гостиной требуется не менее 3 Вт на 1 кв. м;
- в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
- а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.
Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.
Расчет количества необходимых светильников
Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.
Норма освещенности выражается во Вт на один квадратный метр и составляет:
- для туалетов и ванных комнат – 2 Вт/м2;
- для залов – 3 Вт/м2;
- для коридоров и прихожей – 1 Вт/м2;
- для спальни – 2 Вт/м2;
- для детской – 7 Вт/м2.
Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:
- Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
- Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.
Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.

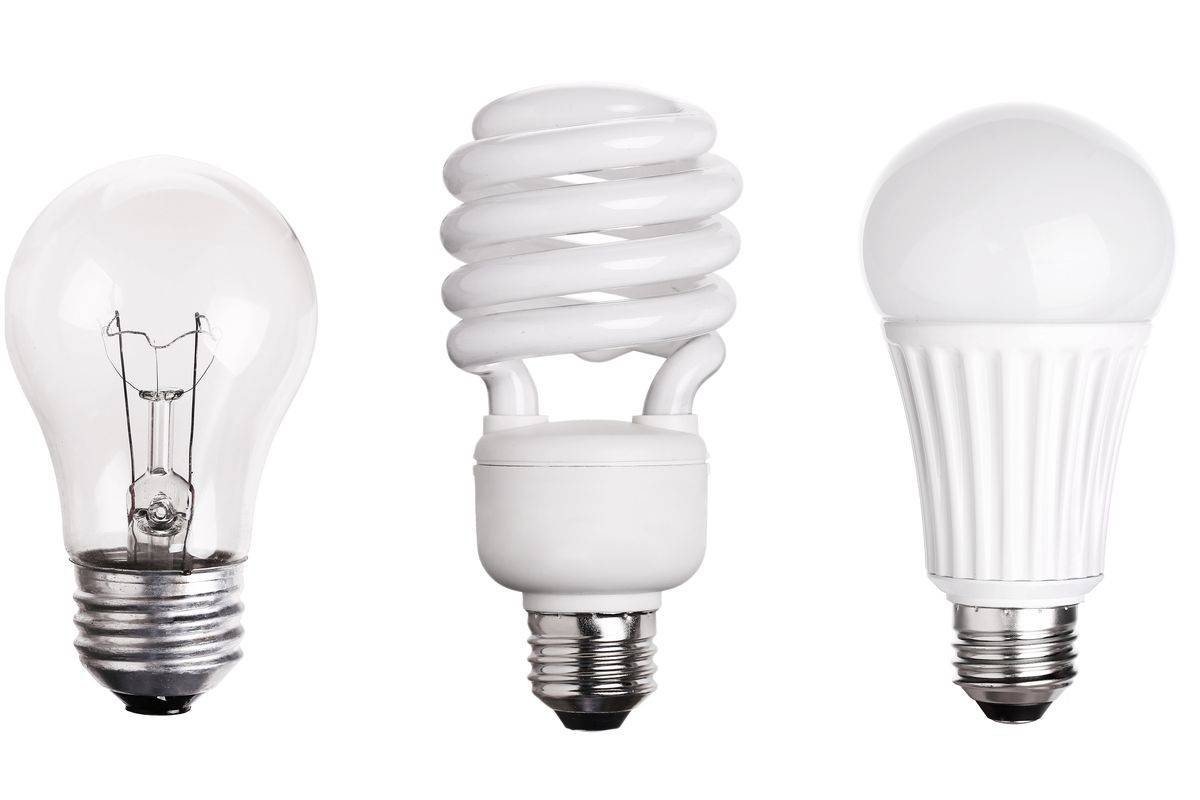

При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:
- для ламп накаливания – 4;
- для люминесцентных ламп – 2,5.
Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.
Выбор схемы расположения
Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.
Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.
Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:
- светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
- предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
- 2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.
Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:
- над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
- гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
- туалетный столик также нуждается в хорошем освещении.
Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.
Детская
В холле или коридоре
Выбор освещения для натяжного потолка
Приступив к оформлению дизайна, важно определить актуальный светильник. При правильной организации освещения, повысится комфорт комнаты
Выбирать нужно, исходя декоративных параметром помещения и количеству естественного света.
На рынке есть 3 вида люстр, которые отличаются по типу крепления к потолку:
- Подвесные;
- Встраиваемые;
- Припотолочные.
Подвесные крепятся напрямую к перекрытию с помощью крючка и планки. Фиксация надежна, долговечная, не видны элементы крепежа. Недостатком системы выступает то, что люстра монтируется к планке шурупами поверх полотна. Отсюда вытекает два минуса:
- Ткань может порваться от натяжения и неровного отверстия;
- Использование ламп накаливания или галогеновых может привести к оплавлению пластика.
Подвесные люстры редко используются в жилых помещениях, но популярны в кафе, ресторанах, барах. Дают большое количество света и покрывают огромные площади.
Встраиваемые системы практически незаметны, так как сливаются с полотнищем. Заранее на перекрытие монтируется база. После монтажа потолка, в ткани делается отверстие. В него вставляется светильник со специальными пружинами. Они выпрямляются и плотно фиксируют корпус. Дополнительно поверх устраивается декоративная накладка.
Визуально источник света полностью сливается с поверхностью. Смотрится лаконично, не используются саморезы. Подходят для жилых домов, позволяют зонировать комнату. Споты монтируются группой, чтобы световой поток был объемнее. Часто оборудуются регулятором люминесцентного потока.
Накладные получили свое название благодаря специфике крепления. Они буквально накладываются на ткань. По типу крепления схожи с предыдущим видом. Не портят дизайн помещения.
Могут иметь поворотную (возможно вручную настраивать направление света) и неповоротную конструкцию.
Типы светящихся элементов для натяжных потолков
На рынке представлен большой выбор лампочек. При ответственном выборе прибора, вы обеспечите пожарную безопасность и комфортное использование комнаты.
Точечные светильники
Точечный светильник распространен для натяжных потолков. Их располагают в любом порядке, по вашему усмотрению.
Точечные светильники для натяжных потолков производятся имеют разные цоколи. Поверх лампы установлен небольшой полупрозрачный плафон, выступающий в роли рассеивателя света.
Расположение точечных светильников на натяжном потолке может быть произвольным, в зависимости от вашего требования. Кроме стандартного монтажа — в ряд, возможно создавать композиции, рисунки и формы на потолке. Подходят для многоуровневых структур, позволяют зонировать комнату. Уместны в любой комнате. Часто используются на кухне, в гостиной, спальне и даже ванной. Есть модели с разным углом падения луча.
Накладные светильники
Устанавливаются поверх потолка с помощью специальной стойки. Поверх крепится декоративная заглушка. Предназначены для интенсивного свечения, что удобно в домах с большой площадью и высокими потолками.
Лампочка не контактирует с полотнищем, поэтому не происходит сильный местный нагрев.
Встраиваемое освещение
Преимущественно используются с галогеновыми лампочками и предназначены для высокой производительности. Так как их основной осветительный элемент галогеновый — происходит мощный местный нагрев.
Устанавливаются на специальную стойку с помощью саморезов. Среди недостатков выделяется сложность монтажа и вероятность повредить полотно саморезами.
Подвесные люстры
Распространенный осветительный прибор, которые крепится специальным крючком к потолочной стойке. Могут возникнуть проблемы с установкой, так как часть монтажа выполняется перед растяжкой. Есть вероятность случайно повредить пленку.
Светодиодные типы светильников
Светодиодные светильники для натяжных потолков распространены благодаря высокой производительности лампочек и минимальному нагреву.
Универсальны, могут использоваться, как в навесных люстрах, так и в точечных источниках света. Отличаются минимальным расходом энергии при высокой производительности. Всего 15 процентов всей энергии уходит в тепло, все остальное преобразовывается в мягкий свет.
Расчет освещенности помещения
Укажите необходимые размеры в метрахY — Длина помещенияX — Ширина помещенияZ — Высота потолковL — Количество светильниковN — Уровень освещенности помещения на 1 квадратный метр
| Нормы уровня освещенности N (lk) | |
|---|---|
| Освещенность жилых помещений | |
| Кухни, кухни-столовые, кухни-ниши | 150 |
| Детские | 200 |
| Кабинеты, библиотеки | 300 |
| Внутриквартирные коридоры, холлы | 50 |
| Кладовые, подсобные | 300 |
| Гардеробные | 75 |
| Сауна, раздевалки, бассейн | 100 |
| Тренажерный зал | 150 |
| Биллиардная | 300 |
| Ванные комнаты, санузлы, душевые | 50 |
| Помещение консьержа | 150 |
| Лестницы | 20 |
| Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы | 30 |
| Колясочные, велосипедные | 30 |
| Тепловые пункты, насосные, машинные помещения лифтов | 20 |
| Основные проходы технических этажей, подвалов, чердаков | 20 |
| Шахты лифтов | 5 |
| Освещение помещений административных зданий | |
| Кабинеты, рабочие комнаты, офисы представительства | 300 |
| Проектные залы и комнаты конструкторские, чертежные бюро | 500 |
| Машинописные бюро | 400 |
| Помещения для посетителей, помещения обслуживающего персонала | 400 |
| Читальные залы | 400 |
| Помещения записи и регистрации читателей | 300 |
| Читательские каталоги | 200 |
| Лингафонные кабинеты | 300 |
| Книгохранилища, архивы, фонды открытого доступа | 75 |
| Переплетно-брошюровочные помещения, площадью не более 30 кв. м | 300 |
| Помещения для ксерокопирования, площадью не более 30 м | 300 |
| Макетные, столярные, ремонтные мастерские | 300 |
| Помещения для работы с дисплеями и видеотерминалами | 400 |
| Конференцзалы, залы заседаний | 200 |
| Фойе и тамбуры | 150 |
| Лаборатории органической и неорганической химии | 400 |
| Аналитические лаборатории | 500 |
| Весовые, термостатные | 300 |
| Лаборатории научно-технические | 400 |
| Фотокомнаты, дистилляторные, стеклодувные | 200 |
| Архивы проб, хранение реактивов | 100 |
| Моечные | 300 |
| Освещенность образовательных учреждений | |
| Классные комнаты, кабинеты, аудитории школ | 500 |
| Аудитории, учебные кабинеты, лаборатории | 400 |
| Кабинеты информатики и вычислительной техники | 200 |
| Учебные кабинеты технического черчения и рисования | 500 |
| Лаборантские при учебных кабинетах | 400 |
| Лаборатории органической и неорганической химии | 400 |
| Мастерские по обработке металлов и древесины | 300 |
| Инструментальная, комната мастера инструктора | 300 |
| Кабинеты обслуживающих видов труда | 400 |
| Спортивные залы | 200 |
| Хозяйственные кладовые | 50 |
| Крытые бассейны | 150 |
| Актовые залы, киноаудитории | 200 |
| Эстрады актовых залов, кабинеты и комнаты преподавателей | 300 |
| Рекреации | 150 |
| Освещенность помещений гостиниц | |
| Бюро обслуживания, помещения обслуживающего персонала | 200 |
| Гостиные, номера | 150 |
Возможности программы.
Нормы освещенности жилых помещений
Важно поддерживать оптимальный уровень освещенности. В тёмной комнате приходится сильно напрягать глаза, что неприятно и вредно для зрения
Но слишком яркие лампочки тоже не комфортны и не полезны.
Уровень освещённости в комнате можно измерить и оценить. Стандартная единица для этого — люкс (Лк). Разработаны государственные нормативы по освещённости для различных зон и помещений, в том числе жилых. Согласно СП 52.13330.2011 и СНиП 23-05-95 для квартир и частных домов стандарты такие (в Лк на 1 кв м):
- Самые высокие показатели у кабинетов и подсобных помещений — 300.
- В детских тоже должно быть светло, но уровень уменьшается до 200.
- В остальных жилых комнатах, на кухне, в гостиной и спальне необходим средний уровень — 150.
- В гардеробных достаточно более тусклого света — 75.
- В коридорах, прихожих, туалетах и ванных — 50.
Значение освещенности
Неправильное освещение – враг зрения
Роль света в повседневной жизни сложно переоценить, ведь без освещения комфорт нашего жилища будет очень снижен. Свет оказывает влияние не только на безопасность нашего перемещения по квартире, но и на показатели здоровья. Если комнату будет освещать недостаточное количество ламп, то могут возникнуть следующие проблемы со здоровьем:
- значительное падение остроты зрения. В самом плохом случае могут понадобиться очки и консультация у офтальмолога;
- снижение общего здоровья домочадцев;
- появление излишней раздражительности;
- падение иммунитета и увеличение частоты появления простудных заболеваний;
- снижение продуктивности работы;
- нарушение сна;
- снижение эмоционального фона домочадцев.
Как видим, для каждой комнаты необходимо рассчитать нужное количество лампочек, с помощью которых будет создаваться достаточное освещение помещения.
Расчет количества точечных светильников
Все зависит от размера комнаты, ее назначения, высоты потолков, материалов отделки и других факторов, поэтому дать универсальную формулу для всех помещений нельзя. Вначале нужно разобраться с нормами освещенности, которые установлены СНиП, тут есть несколько вариантов.
Проще всего использовать старое правило, действовавшее в Советском Союзе. По нему на квадратный метр должно приходиться 20 Вт мощности при использовании ламп накаливания (других видов тогда не было).
При расчете имеет значение не только количество, но и схема расположения светильников.
Если руководствоваться мощностью оборудования, то проще подобрать нужные данные по таблице. В ней есть все варианты лампочек и установленные для них нормативы из расчета Ватт на квадратный метр.
| Лампа накаливания | Люминесцентная лампа | Галогенная лампа | Светодиодная лампа | |
|---|---|---|---|---|
| Детская | 60 | 20 | 75 | 8 |
| Спальня | 15 | 5 | 16 | 2 |
| Зал и гостиная | 22 | 8 | 27 | 3 |
| Коридор | 12 | 3 | 12 | 1 |
| Санузел | 20 | 7 | 25 | 2 |
Это общая информация, которая установлена для потолков высотой от 250 до 270 см без учета материала потолка, цвета отделки и других важных факторов. Но даже этого хватит, чтобы в общих чертах представлять, какая суммарная мощность светильников должна быть для нормального освещения той или иной комнаты.
Производители используют для указания уровня освещенности люкс (Лк), который соответствует световому потоку в 1 Люмен (Лм), приходящемуся на квадратный метр. То есть на какую площадь распределяется свет лампочки. Например, если у нее мощность 200 Лм и свет направлен на 1 квадратный метр, то освещенность равна 200 люксов, а если освещение рассеивается на 10 квадратов, то освещенность составит 20 Лк.
Для каждого помещения своя норма освещенности, которой нужно придерживаться.
Нормы в люксах есть для всех видов помещений:
- Зал и гостиная – 150.
- Рабочий кабинет – 300.
- Столовая и кухня – 150.
- Детская – 200.
- Коридор и прихожая – 50.
- Санузел – 50.
- Спальня – 120.
- Ванная – 250.
- Кладовая – 60.
Чаще всего данные по световому потоку есть на упаковке с лампой или в инструкции к светильнику. Если информации нет, можно по мощности определить показатели, используя таблицу.
| Тип лампы (мощность в Вт) | Световой поток | ||||
| 220+ | 400+ | 700+ | 900+ | 1300+ | |
| Лампа накаливания | 25 | 40 | 60 | 75 | 100 |
| Галогенная | 18 | 28 | 42 | 53 | 70 |
| Люминесцентная | 6 | 9 | 12 | 15 | 20 |
| Светодиодная | 2,5 | 4 | 8 | 9 | 16 |
Также мощность ламп можно определить по калькулятору.
Задача №1 — расчёт мощности светильника
Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:
Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.
Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* — «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Ен=150 лк
Площадь моей кухни равна 5 кв.м, S=5
Количество светильников: N=9
Теперь осталось разобраться с коэффициентами:
К – коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4
Z – коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0
η – коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них — http://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?
Таблица коэффициентов использования светового потока:
Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)
Примерные коэффициенты отражения приведены в таблице ниже:
Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3
Теперь рассчитаем индекс помещения — i. Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м
Теперь рассчитаем расчётную высоту. Расчётная высота – это расстояние от светильника до рабочей поверхности, в моём случае светильники точечные встраиваемые, то есть расчётная высота будет измеряться от плоскости потолка до рабочей поверхности:
Сам индекс помещения рассчитывается по формуле:
a и b – соответственно ширина и длина помещения.
Округляем индекс помещения в большую сторону из ряда: 0,6; 0,8; 1,00; 1,25 и т.д. (смотрите второй столбец таблицы). Соответственно я принимаю 0,8
Теперь у нас есть все данные, чтобы определить коэффициент использования светового потока, пользуемся таблицей и получаем, что η = 0,39
И так, подставляем все данные в формулу для определения светового потока одного светильника:
То есть световой поток одного светильника будет равен 299 люмен. Это ориентировочно светодиодные светильники мощностью 3,5-4 Вт (см. таблицу ниже)
То есть для моей кухни подойдёт 9 светодиодных ламп мощностью 3,5 — 4 Вт (≈ 299 лм). Заходим в интернет и находим светильники соответствующей мощности, на всякий случай смотрим такой параметр, как световой поток (чтобы он был не менее нашего расчётного).
Вот, что удалось найти сразу:
Самое главное не ошибитесь с типом лампы, её цоколем и патроном. В своих точечных светильниках я использовал лампы с типоразмером MR16 и цоколем GU-5.3
Рекомендации по размещению светильников для разных комнат
При планировании нужно учитывать не только размеры, но и назначение помещения. Здесь собраны примеры наиболее удачных вариантов установки.
Зал
В гостиной нужно предусмотреть несколько световых сценариев. По центру размещают люстру. В просторных залах лучше сделать подсветку по периметру. В более скромных по размеру используют другой вариант размещения — в тех местах, где она особенно важна (рабочий стол, кресло для чтения, зона у телевизора и т. п). Расположение может быть симметричным или нет.
Кухня и столовая
Над зоной приготовления пищи и мытья посуды врезают точечные светильники. Для этого помещения выбирают модели, защищённые от попадания влаги.
Люстру можно сместить, расположив над столовой зоной. А в маленькой кухне — и вовсе обойтись только встроенными приборами, разместив их вторым рядом.
Спальня
Здесь нужна лаконичная потолочная подсветка, не привлекающая лишнего внимания и располагающая к отдыху. Люстра не обязательна. Понадобятся лампы в районе кровати, например, встроенные в заниженный в этой области потолок. Также нужно предусмотреть подсветку шкафа и туалетного столика. Здесь лучше повесить споты, чтобы направлять поток лучей в нужную точку.
Детская комната
Помещение для ребёнка — одно из самых сложных. Потребуется освещение разного уровня: сильное в рабочей зоне, среднее — в игровой и совсем слабое — около кровати. Здесь нужно сочетать общее верхнее освещение (люстру) и 1-2 группы дополнительных приборов. А в спальной зоне можно установить ночник или уложить диодную ленту.
Ванная и туалет
Как и на кухне, нужно выбирать приборы с влагозащищённым корпусом. Достаточно нескольких точек встроенной подсветки
Важно, чтобы одна из них находилась около зеркала, а другая — в районе ванной или душевой кабинки. Можно разработать общую схему расстановки с учётом этого или заложить дополнительные споты
Прихожая
Здесь требуется осветить входную зону, шкаф, вешалку для одежды и зеркало. В квадратном помещении достаточно маленькой люстры и двух-трёх точечных приборов (можно выбрать напоминающие уличные фонарики). В прихожей хрущёвки достаточно только спотов. А в узком коридоре лучше установить их в одну линию, в широком — в две, так распределение будет более равномерным.
От расположения и яркости светильников на натяжном потолке зависит, насколько удобно будет пользоваться комнатой. Этот вопрос нужно продумать до начала монтажа, чтобы подготовить всё необходимое заранее.
Нормы освещенности
Для всех помещений в квартире СанПиН устанавливает свой норматив освещенности жилых помещений в любой области. Так, в рабочем кабинете и в кладовой эти показатели будут разниться.
Варианты ламп
Нет необходимости в мощном освещении маленького закутка, где хранятся редко используемые вещи. А вот недостаток света над рабочим местом может привести к снижению работоспособности и ухудшению самочувствия.
В 2020 году утверждены нормативы, приведенные в таблице 2.
| Помещение | Освещенность, Люксы |
| Жилые комнаты (спальня, гостиная, кухня) | 150 |
| Коридор | 50 |
| Детская комната | 200 |
| Библиотека, кабинет, бильярдная, офис | 300 |
| Гардероб | 75 |
| Бассейн, раздевалка, эскалатор, лестница | 100 |
| Спортивный зал | 150 |
| Лестница в подъезде | 20 |
| Шахта лифта | 5 |
| Подвал, чердак, технические помещения | 20 |
| Офис, где производятся чертежные работы | 500 |
Это рекомендуемые минимальные нормы и значения СанПиН для помещений, которые при желании можно увеличить. Так, можно установить дополнительные приборы освещения у зеркала в ванной комнате, в рабочей зоне на кухне или в кабинете.
Чтобы измерить интенсивность освещенности, используется специальный прибор – люксометр. С его помощью можно измерить световой поток в каждом уголке комнаты. Согласно таблицы указываются нормативы для естественного и искусственного освещения.
