Скважинные насосы Грундфос: принцип работы, устройство, модельный ряд и цена

Модельный ряд SP

Ассортимент продукции серии SP отличается более мощными техническими характеристиками. Модельный ряд представлен разными насосами, от SP 1А-14А до SP215, производительность которых варьируется от 1 до 280 м³. Наиболее востребованы среди населения для использования в бытовых целях автоматические установки 8А и 14А с модификациями, отличающимися между собой количеством ступеней, влияющих на продуктивность.

Так, в агрегате SP 14A-10 число ступеней 10, подача 14 м³/ч, в насосе SP 1A-57 параметры такие:

напор 200 м,
номинальный расход 1 м³/ч,
число ступеней 57.

Кроме стандартных моделей, производитель разработал насосные установки серии SP с некоторыми особенностями, указанными в маркировке, например буква N обозначает изготовление корпуса из нержавеющей стали типа DIN 1.4401, Е возможность эксплуатации насоса в агрессивной среде.

Общие характеристики насосов-автоматов группы SP индивидуального пользования:

максимальная высота водяного столба 36/52/78/95/108/137/168/195/210/280/330/380/480/540/560 м,
мощность 0,37/0,55/0,75/1,1/1,5/2,2/5/7,5/9,2/11/13/15 кВт,
подача 1/2/3/4,4/5/7/14 м³/ч.

В насосном оборудовании разных модификаций установлены такие электродвигатели:

Типа MS:
- 1-фазные 4-дюймовые мощностью до 2,2 кВт,
- 4-дюймовые 3-фазные до 7,5 кВт,
- 3-фазные Т60 до 5,5 кВт,
- 6-дюймовые 3-фазные 5,5-30 кВт,
Погружные 2-полюсные с перематываемой обмоткой MMS:
- 6-дюймовые 3-фазные 3,7-37 кВт,
- 8-дюймовые 3-фазные 22-110 кВт,
- 10-дюймовые 3-фазные 75-190 кВт,
- 12-дюймовые 3-фазные 147-250 кВт.

Скважинные насосы могут устанавливаться вертикально, горизонтально (при использовании защитного кожуха) и наклонно, но не ниже расположения электромотора. Их монтируют в шахты размером от 101 мм без дополнительной техники.

Этапы и правила ремонта

Ремонт насоса Sololift, как и ремонт насосной станции Grundfos любого назначения, можно выполнить самостоятельно, предварительно выявив источник проблемы.

Диагностика оборудования подразумевает несколько этапов:

запустите насосную станцию, оцените уровень шума и вибрации;
проверьте показатели напора;
убедитесь в том, что мотор в процессе работы не перегревается;
проверьте наличие и качество смазки узловых соединений;
удостоверьтесь в целостности конструкции и отсутствии протечек;
осмотрите коробку на предмет надежной фиксации клемм.

Если вы уверены в том, что неисправности вызваны не отложениями извести и загрязнением, перегрузками или эксплуатацией на предельных мощностях, насос можно разобрать. Планируя осуществить ремонт насоса Грундфос своими руками, убедитесь в том, из трубопроводов спущена вода и отключите систему. Разборка начинается с распределительной коробки и визуальной оценки комплектующих. Как правило, такой осмотр дает возможность сразу обнаружить перегоревшую или износившуюся деталь. Если нет – продолжим разбирать установку.

Двигатель в процессе разборки должен быть в вертикальном положении. Это позволит предотвратить риск утечки масла. Для диагностики пускового механизма к двигателю необходимо подсоединить омметр. Этот инструмент при вращении рукоятки генерирует напряжение в диапазоне 200-300 В, достаточное для снятия показаний на приборе определения сопротивления. Слишком высокие данные диагностики, достигающие бесконечности, свидетельствуют об обрыве рабочей фазы, слишком низкие – о межвитковом замыкании. Самостоятельная регулировка параметров работы при таких отклонениях невозможна.

Циркуляционный насос Grundfos: ремонт-обзор (видео)

Циркуляционные насосы прекрасно зарекомендовали себя при обустройстве отопительных систем. Конструктивно насос имеет очень схожее строение с конструкцией помпы. Как правило корпус насосного оборудования выполняется из достаточно прочных и коррозиестойких материалов (латунь, бронза, чугун, нержавеющая сталь). Данный материал способен отлично взаимодействовать как с агрессивной средой, так и с высокими температурами.

Как подобрать насос для скважин «Grundfos»?

Подбор такого оборудования является очень ответственной задачей. По этой причине, прежде чем приобретать погружной насос «Grundfos», следует больше знать о самой скважине. Всю необходимую информацию содержит ее паспорт. В частности, нужно узнать такие характеристики:

Дебит скважины. Это значение производительности источника водоснабжения, в который планируется установить погружной насос «Grundfos». Оно указывает на то, какой максимальный показатель мощности насосного оборудования может быть использован для откачки воды из данной скважины. К примеру, при значении дебита – 3 кубических метра за час, использование насоса «Грундфос SQE 7-15», подающего 7 м3/час , или «Грундфос SQ 5-70», с его 5 м3/час запрещается. В идеале объем предельного расхода должен быть меньше показателя дебита скважины на пять процентов. Соблюдая данный норматив, можно защитить агрегат от «сухого» хода, а источник водоснабжения – от засорения и разрушения.
Диаметр скважины. Этот параметр также учитывается в обязательном порядке при покупке насоса «Grundfos». Существуют три стандарта ширины скважины: 152, 133 и 100 мм. А так как все аппараты «Grundfos», относящиеся к серии SQ , диаметром – 76 мм, то их можно устанавливать на скважины любой стандартной ширины.
Динамический уровень воды. Его значение указывает, на какой глубине должен располагаться насос «Grundfos» (к этой цифре, для верности, стоит прибавить около трех метров, поскольку оборудование должно находиться намного ниже поверхности). Даже для динамических скважинных насосов нежелательно попадать выше, чем располагается критическая отметка уровня жидкости, поскольку в этом случае в дом не будет подаваться вода до тех пор, пока запас в скважине не достигнет необходимого уровня.
Дополнительные нагрузки. Для того чтобы правильно рассчитать напор, следует учитывать не только то, на какую глубину будет погружен насос «Grundfos», но и то, как далеко до накопительной емкости, а также уровень давления в гидроаккумуляторе. К примеру, если агрегат используется промышленно и подключен к баку большого объема, превышающего 300 литров, то давление выключения составляет обычно 5 атмосфер. В быту, конечно же, используются накопительные баки меньшего размера под меньшим давлением.

Кроме того? традиционная система водоснабжения устроена таким образом, что, как только начинает расти расход воды, тут же уменьшается давление в системе. Следовательно, если будут открыты несколько кранов по дому, то напор уже заметно снизится. Но ведь некоторые виды бытового сантехнического оборудования, такие как фонтан, водонагреватель, посудомоечная и стиральная машины нормально работают только при условии наличия постоянного давления в системе. Как же быть?

Справиться с такой проблемой поможет насос «Грундфос SQE» Необходимое давление задается пользователем на панели управления и автоматически поддерживается благодаря наличию в конструкции агрегата частотного преобразователя. А отслеживать правильность работы оборудования и корректировать необходимые параметры можно при помощи специального контролирующего и управляющего устройства «CU 301».

Для покупателя самым оптимальным вариантом станет приобретение всего насосного оборудования в комплекте, чтобы не ломать голову над расчетами.

Рейтинг насосов для колодцев и скважин

Такие варианты – глубинные насосы погружного типа. При выборе необходимо понимать конкретные характеристики, среди которых глубина колодца или скважины, а также напор, метод охлаждения и прочее.

SBA 3-45 A

Колодезный погружной насос, в котором установлен фильтр и выключатель в виде поплавка. Корпус выполнен из композитных материалов, есть нержавеющая сетка на входе, останавливающая мусор. Устройство автоматически запускается за счет установленной пары реле. Конструктивно данная модель оснащена обратным клапаном. Рекомендуется приобретать технику для глубины погрузки до 10 метров, при этом напор подачи будет 45 м. Доступная температура жидкости до 40 градусов. Общая мощность составляет 1,05 кВт при производительности перекачки до 3 куб.м./час.

Плюсы:

Автоматическое функционирование за счет установленных реле, датчика протока и поплавка.
Высокая стойкость к коррозии.
Надежность конструкции.
Есть защита от холостого хода, перегрева с дальнейшим перезапуском насоса.
Бесшумная работа, громкость аппарата не выше 50 дБ.
Удобная транспортировка, монтаж, обслуживание и использование.
Кабель питания на 15 метров, общая масса устройства 9,7 кг.
Срок эксплуатации составляет 10 лет и более.

Минусы:

Фильтр часто засоряется при включении на глубине от 1 мм.
Относительно высокая цена в пределах 23000 рублей.

SQ 2-35

Хороший выбор для скважин, который обеспечивает напор на 45 метров при потреблении питания 1,02 кВт. Рекомендуется для погружения на глубину до 150 метров. Общая производительность аппарата составляет 3 куб.м./ч, а рабочая температура воды не должна быть более 35 градусов. Производится из композитных материалов и нержавеющей стали, есть плавающее колесо и мотор с постоянными магнитами. Установка любым методом, функционирование автоматизированное, с разными методами защиты.

Плюсы:

Отличные эксплуатационные и технические показатели.
Можно ставить в горизонтальном или вертикальном положении, что вызвано небольшими размерами и массой 4,7 кг.
Есть обратный клапан.
Высокая степень устойчивости к коррозии и износу.
Защита от перепадов напряжения, нагрева, перегруза, холостого хода.
Запуск насоса плавный.
Качественный мотор.
Большой КПД.
Длительный срок службы.

Минусы:

Если сильно нагружать насос, то шлицевой вал начинает быстро истираться.
Высокая стоимость в пределах 35000 рублей.

Устройство и принцип работы скважинных насосов Грундфос

Grundfos — насосное оборудование датского производства

Агрегаты от датского производителя имеют схожее устройство. Различаются модели лишь техническими характеристиками. Корпус насосов выполнен из нержавейки, лигированной никелем и хромом. В зависимости от модификации аппарата он может быть оснащён однофазным или трехфазным двигателем.

Работает насос Грундфос за счет всасывающей спирали (архимедова винта). Он расположен непосредственно в корпусе устройства. Благодаря такому центробежному рабочему колесу оборудование может функционировать в горизонтальном или вертикальном положении.

При включении насоса винт вращается и тем самым всасывает воду в накопительную камеру. Затем он транспортирует её вверх, выталкивая в выходной патрубок.

Установка и подключение насосов Grundfos

Перед установкой агрегата нужно проверить вертикальный уровень обсадной трубы и прокачать скважину.

Подготовить все необходимое оборудование:

насос;
обратный клапан;
решетчатый фильтр;
электрокабель со штекером;
трос для подвеса механизма.

Подсоединить питание привода. Закрепить канат в проушинах, расположенных на корпусе прибора. С помощью пластиковых хомутиков подвязать кабель к тросу. На всасывающий патрубок смонтировать обратный клапан и фильтрующий элемент

Опустить насос в скважину до касания дна выработки, а затем осторожно поднять его на высоту 0,7-1 м. Другой конец троса подсоединить к оголовку источника

Подключить блок управления, подать питание, проверить работу прибора.

После этого можно подсоединять напорную магистраль и дополнительное оборудование.

Источник статьи: http://scvazina.ru/kolodeznyj-nasos-grundfos

Реле давления

Реле протока (датчик протока, реле перепада давления) используются для испарителей, насосов, котлов. Это и есть та самая защита от сухого хода, которая включается автоматически в случае прекращения поступления воды в напорную систему.

Реле давления Grundfos FF4-8

Технические характеристики и описание. Реле перепада давления FF4-8 Day, рассчитанное на давление от 0,5 до 8 бар, производства Дании или Германии, спроектирован для управления работой напорного оборудования в зависимости от смены давления воды в трубопроводе. Спокойно может работать в диапазоне перепадов температур до + 50°С.

Принцип действия. При помощи этого устройства можно отрегулировать не только давление воды в трубах, но еще воздуха и масла. Это полезная вещь для автоматизации гидравлических систем снабжения, насосов и компрессоров.

Реле запускает или останавливает работу аппаратуры, если заданный параметр давления достигает порогового значения. Модельный ряд включает в себя 5 различных модификаций:

FF4-2 , который рассчитан до 2 бар;
FF4-4 (диапазон – от 0,22 до 4 бар);
FF4-8 (от 0,5 до 8 бар);
FF4-16 (от 1 до 16 бар);
FF4-32 (от 2 до32 бар).

В некоторых стоит режим самотестирования. Корпуса изготовлены их прозрачного пластика, а настройку можно задавать по манометру. Монтаж датчика разрешен в любом удобном положении.

Реле давления Grundfos Mdr 21-6 и серия Mdr 5

Реле давления Mdr 21-6 и Mdr 5-8 и 5-5 ставятся на насосы и автоматические системы водоснабжения. Оно предназначено для замыкания и размыкания электроцепи в зависимости от состояния давления воды в трубах. В комплектацию входит две муфты с резьбой для кабелей. Всего в серии пять модификаций на разные диапазоны давления:

Mdr 5-5 от 1.5 до 5.0 бар;
Mdr 5-8 от 2.0 до 8.0 бар;
Mdr 5-11 от 2.0 до 11.0 бар;
Mdr 5-16 от 2.5 до 16.0 бар;
Mdr 5-25 от 7.3 до 25.0 бар.

Увеличение порогового давления до максимального всегда отключает насосы при исправной работе автоматики. Температуры среды рабочей жидкости, которую выдерживает датчик – от -5°C до +80 °C при мощности от220 до 380 Вт. Все подключаются к однофазным и трехфазным двигателям.

Датчики Mdr 21-6 выдерживают давление от 0,5 до 4,5 бар, и при токе в 16 А мощность двигателя достигает 2,2 кВт. Защита класса IP 44. Выключатель механический. К слову, модель насоса Grundfos SQ обязана идти в комплекте с датчиком Mdr 21-6 по умолчанию.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Насосы и область их применения

Достаточно часто эти устройства используются для подъема воды на поверхность, непосредственно из глубинных скважин. Подъем на поверхность земли воды термальных и миниисточников, а также добыча воды для обеспечения питьевого водоснабжения являются основными направлениями применения скважинных насосов grundfos. Помимо этого, использование скважинного оборудования позволяет осуществлять процесс водоподачи в системы водораспределения и водоснабжения. Оборудование этого типа с успехом используются при оснащении противопожарного оборудования.

Еще одной областью использования насосов скважинных grundfos является система водоснабжения промышленных предприятий. Эксплуатационные характеристики любой модели, как правило, напрямую связаны с внутренними габаритами скважинами, с требованием создания высокого давления для обеспечения поднятия воды с большой глубины, с требованием по обеспечению высокой коррозионной стойкости и возможности функционирования при наличии в закачиваемой воде мехпримесей, с обеспечением надежности конструкции, гарантирующей длительный срок службы.

Скважинные насосы grundfos используются в сельском хозяйстве, промышленности. Выбор модели техники, зависит от параметров скважины и условиями эксплуатации.

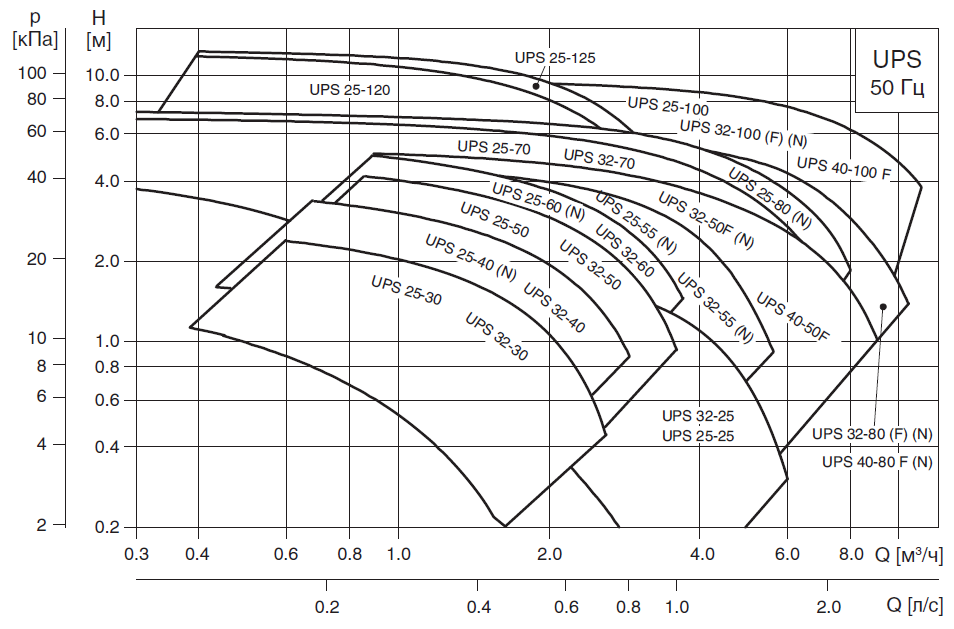

Насос grundfos ups технические характеристики

Технические характеристики насос grundfos UPS представлены в каталоге в разделе документация. Ниже мы предлагаем рассмотреть сводное поле гидравлических характеристик.

Хотим дать достаточно банальный совет о том, что насос Grundfos UPS, купить лучше в специализированном магазине у официального дилера. На рынках много подделок где грундфос легко спутать с недоброкачественным производителям. Подделки насосов Grundfos UPS неотличимы для не специалистов, так что будьте благоразумными и не поддавайтесь уловкам мошенников. На видео освещаются типичные отличия оригинала от подделки:

Компания Grundfos заботится не только о продвижении продукции на рынке, посредством расширения дилерской сети, но и создает условия гарантийного сопровождения. Приобретая насос Grundfos UPS, покупатель всегда может рассчитывать на техническую поддержку.

Подводя итоги

Датчане задали высокую тенденцию качества, насос Grundfos многие годы занимает лидирующие ступени пьедестала. Область применения оборудования компании Grundfos чрезвычайно широка. Сегодня мы рассмотрели бытовой насос УПС, устанавливаемый с целью увеличения скорости протока теплоносителя, и более быстрой доставке горячей среды до радиаторов отопления.

Однако не забывайте, об оптимальном соотношение скорости теплоносителя, и диаметре трубопроводной системы. Высокая скорость повлечет возникновение гула, недостаточная скорость, заставит замерзать ваших домочадцев. Если вы не уверены, что сможете правильно подобрать насос грундфос, лучше воспользоваться помощью специалиста.

Кроме того, насосное оборудование грундфос эффективно применяется в организации подачи горячей воды. Незаменимым инструментом Насос Grundfos станет в устройстве систем теплых полов с водяным наполнением. Насосы Grundfos часто можно встретить в составе готового котлового оборудования, ярким примером служат газовые котлы BAXI. Трудно представить функционирование центральных систем кондиционирования и вентиляции без насоса Grundfos.

В качестве совета, добавим, двухконтурный котел лучше обвязывать с использованием насоса Grundfos семейства Alpha. Сильно растет спрос, на насосы Grundfos Alpha при монтажных мероприятиях по устройству теплых полов. Бытовая серия Grundfos UPS, менее мощная, циркуляционный насос продавливает водяной столб лишь на 80 метров. Для более высоких потребностей существует линейка Grundfos MAGNA 3.

Циркуляционные насосы Grundfos UPS применяются для циркуляции воды в замкнутых и незамкнутых системах отопления и кондиционирования.

Аппараты отличаются долговечностью, надежностью, простотой конструкции и настройки. Именно благодаря этим свойствам серия упс пользуется популярностью у пользователей.

Устройство циркуляционного насоса Грундфос

Циркуляционный насос с мокрым ротором для домашней системы отопления По своему устройству циркуляционные насосы для отопления Grundfos делятся на два типа: с «мокрым» и с «сухим» ротором. Первая из конструкций исторически появилась раньше второй версии. Ее основу составляет корпус из чугуна, стали, бронзы или алюминия, внутри которого в водной среде располагается подвижный ротор. На валу установлена крыльчатка, приводящая рабочую жидкость в движение.

Насосы с «сухим» ротором стали выпускаться чуть позднее, двигатель и жидкость в них отделены друг от друга. За счет смазки жидкостью насосы первого класса отличаются высокой надежностью. Но вместе с тем КПД таких устройств очень маленький (не превышает 50-ти процентов).

У агрегатов с «сухим» ротором показатель полезного действия чуть выше (он достигает 70%). Эти модели чаще всего применяются в промышленных целях, где условия эксплуатации предполагают прокачку больших объемов воды. Для бытовых нужд обычно используются циркуляционные насосы, работающие по «мокрой» схеме.
