Что такое централизованная система отопления

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома ).

Система отопления.

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

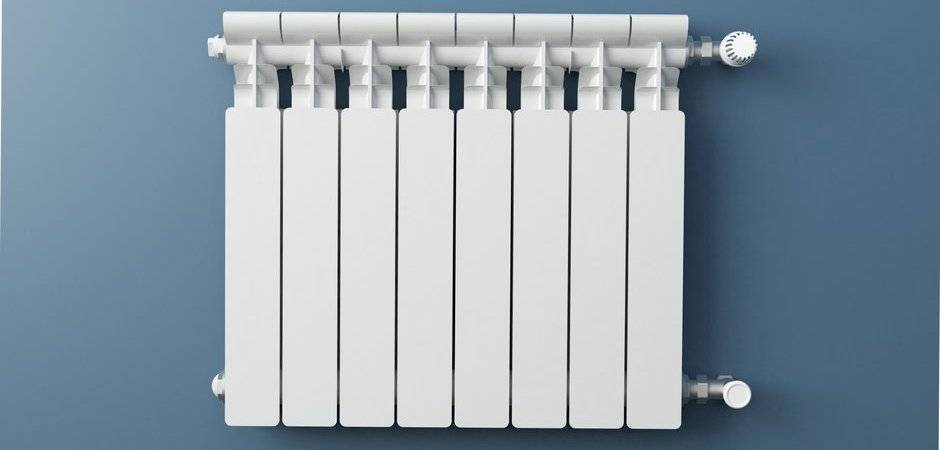

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе

В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении. Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе

Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

  • трубный (газовый) ключ;
  • разводной ключ;
  • трубогиб;
  • обжимные клещи.

При помощи задвижек такой дом подключен к центральной системе теплоснабжения.

Сразу же за задвижками установлены фильтры грубой очистки, так называемые грязевики. Они улавливают крупные и средние фракции грязи из подаваемой горячей воды для отопления дома. После грязевиков устанавливаются еще одни задвижки, через которые подается горячая вода для нужд жильцов дома. Получается, что в открытой системе отопления вода нагревается сразу для двух целей для отопления и подачи горячей воды (системы горячего водоснабжения ГВС). Однако для того чтобы жилец дома мог спокойно пользоваться горячей водой задвижки устанавливают с подачи и обратки системы отопления многоэтажного дома.

При нормальных условиях температура подачи горячей воды в систему отопления достигает 150 градусов. Чтобы появилась возможность использовать горячую воду ее подают жильцам после того как она прошла сквозь  отопительные приборы всех  квартир и отдала тепло .  Горячая вода вернувшаяся через обратку отопления будет не больше 60-70 градусов. Если температура горячей воды подающейся в системы отопления низкая (так бывает в начале отопительного сезона и при небольших заморозках) вода берется с подачи.

После ГВС устанавливаются еще одни задвижки при помощи, которых возможно перекрыть отопление дома, а в некоторых случаях устанавливается коллектор.

В домах больше пяти этажей  устанавливается однотрубная система отопления многоэтажного дома.

Отличаться может только подача горячей воды в систему отопления. Подача может быть с верхним (подается с чердака) либо нижним разливом (подается с подвала).

Так как давление горячей воды в системах отопления довольно высокое возможно достичь практически одного уровня прогрева  каждой квартиры в доме. Недостатком такой системы отопления является то,что при необходимости слить и заполнить воду в системе, в отопительной системе может оставаться воздух. Кран Маевского на радиаторах может помочь решить данную проблему. Альтернативным вариантом центрального может быть индивидуальное отопление квартиры.

Преимущества и недостатки каждого типа систем отопления

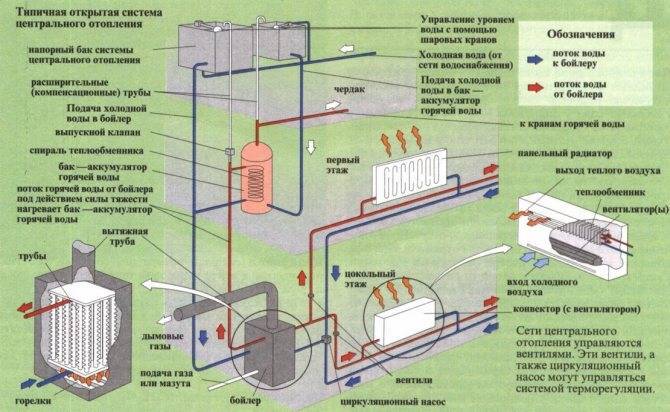

Централизованная система отопления

Централизованное отопление представляет собой обогрев дома от ТЭЦ или крупной котельной. Она отапливает еще несколько домов или целый район.

Преимущества централизованного отопления:

  • надежность и простота в использовании – за системой следит коммунальная служба;
  • более низкая цена жилья – подключение к теплосети дешевле сооружения автономной котельной или оборудования для индивидуального использования, но только, если теплосеть проходит возле дома;
  • отсутствие необходимости обслуживать оборудование – его практически нет у потребителя.

Недостатки централизованной системы отопления:

  • отопление по графику – система работает только в отопительный сезон;
  • большие теплопотери – чем дальше от дома расположена котельная, тем они выше.

Даже если система работает по графику, вход и выход от стояка перекрывается вентилями, поэтому в отапливаемый период вы сможете включать отопление только тогда, когда вам это нужно.

Автономное отопление

Автономная система отопления представляет собой технологию обогрева дома от отдельной котельной. Ее устанавливают на крыше здания или сооружают рядом с ним. Застройщики оборудуют дом автономной котельной.

Преимущества автономной системы отопления:

  • экономия – снижаются теплопотери за счет того, что котельная находится прямо в доме или рядом с ним;
  • простота эксплуатации – полностью автоматизированная система практически не требует вмешательства в работу, а ремонтом и обслуживанием занимается компания, с которой ОСМД заключило договор.

Недостатки автономного отопления:

  • зависимость от отопительного сезона – котельную подключают в отапливаемый период;
  • более высокая цена жилья – оборудование дома собственной котельной влияет на увеличение его себестоимости, а соответственно – цены за квадратный метр в новостройке.

Автономное отопление в квартире – оптимальный вариант в плане соотношения стоимости и эффективности. Удобно, если невозможно подключиться к централизованной сети.

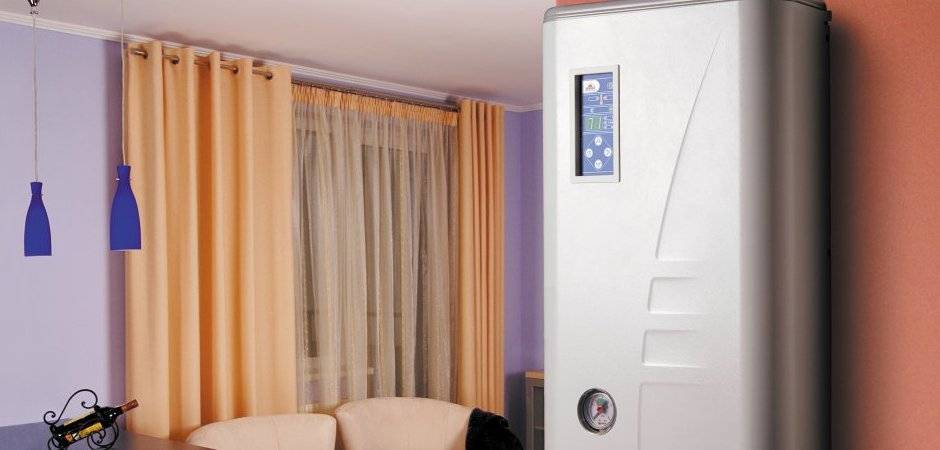

Индивидуальное отопление в квартире

В домах высотой до десяти этажей возможна установка индивидуального газового отопления. Каждую из квартир оборудуют отдельным котлом, и жильцы сами регулируют режимы работы системы. Вода для кухни и ванной также подогревается при помощи этого оборудования.

Преимущества индивидуального отопления

  • независимость от отопительного сезона – вы сами включаете и отключаете отопление, когда это нужно;
  • экономия – достигается за счет минимальных теплопотерь и самостоятельного регулирования интенсивности работы системы;
  • бесперебойная подача горячей воды – отсутствуют профилактические работы летом, поэтому вы не столкнетесь с сезонным отключением системы.

Недостатки индивидуальной системы отопления:

  • высокая стоимость оборудования – присутствуют затраты на установку газового котла, но со временем он окупается;
  • дополнительное обслуживание системы – владелец сам следит за исправностью оборудования, ремонтирует и обслуживает его;
  • возможное наличие холодных стен – если соседи не включают отопление, стена с их стороны будет оставаться холодной, и вам придется топить интенсивнее.

Если ваша квартира подключена к автономной или централизованной системе, оборудовать ее индивидуальным котлом получится только в том случае, если это сделают все владельцы. Вопрос решают на собрании ОСМД. Если все жильцы согласны, получают разрешение органов местной власти, и только тогда реконструируют систему.

Циркуляция теплоносителя в комбинированной (разветвлённой) системе отопления

Начнём разбор циркуляции теплоносителя со сложной системы – тогда с простыми схемами вы разберётесь без проблем.

Вот схема такой системы отопления:

В ней три контура:

1) котёл – радиаторы – котёл;

2) котёл – коллектор – водяной тёплый пол – котёл;

3) котёл – бойлер косвенного нагрева – котёл.

Во-первых, обязательно наличие циркуляционных насосов (Н) для каждого контура. Но этого мало.

Чтобы система работала, как мы того хотим: бойлер отдельно, радиаторы – отдельно, нужны обратные клапаны (К):

Без обратных клапанов, допустим, мы включили бойлер, однако и радиаторы «ни с того, ни с сего» начали греться (а на дворе лето, нам всего-то нужна была горячая вода в водопроводе). Причина? Теплоноситель пошёл не только в контур бойлера, который нам сейчас нужен, а и в контуры радиаторов. А всё потому, что мы сэкономили на обратных клапанах, которые не пропустили бы теплоноситель, куда не надо, а позволили бы каждому контуру работать, независимо от других.

Даже если у нас система без бойлеров и не комбинированная (радиаторы + водяной теплый пол), а «только» разветвлённая с несколькими насосами, то и тогда на каждую ветку ставим обратные клапаны, цена которых однозначно меньше, чем переделка системы.

Как провести центральное отопление в частный дом

Правильная установка центрального отопления – залог благополучия частного дома.

В центральном отоплении тепловую энергию генерирует независимая от рядового потребителя главная котельная, например, тепловая электрическая централь. Через тепловые сети осуществляется транспортировка тепла, а потребление – через отопительные приборы, размещённые в Вашем доме.

Как провести установку центрального отопления?

Первое, что необходимо сделать – оценить экономическую целесообразность установки центрального отопления. Базовый критерий – это расстояние от вашего дома до точки врезки в систему центрального отопления. За такой информацией необходимо обратиться в тепловые сети. На основании соответствующих вычислений Вы можете решить, устанавливать ли в Вашем частном доме индивидуальное отопление (что гораздо сложнее технически) – или же центральное.

Если решение установить центральное отопление принято, следующие этапы таковы:

  1. Получение разрешения местных (муниципальных) органов на подключение к системе центрального отопления ;
  2. Получение технических условий от теплоснабжающей организации ;
  3. Разработка и согласование проекта работ;
  4. Выполнение работы в соответствии с проектом, заключение договора с теплоснабжающей организацией и получение необходимых документов.

Разумеется, простому частному домовладельцу не под силу осуществить данный объём работ. Поэтому здесь встаёт вопрос о грамотном выборе подрядчика. В контексте данного вопроса следует обратиться к ряду нюансов, которые всегда вызывают сложности.

Первая возникающая здесь сложность – это «бумажная» работа: получение соответствующих разрешений, согласований для проведения работ, а также технических условий. При выборе подрядчика стоит отдавать предпочтение тем подрядным организациям, в перечень услуг которых входит выполнение данного этапа. Разумеется, это можно сделать и самостоятельно, но не имеющему опыта в этом деле человеку будет непросто разобраться в подобного рода вопросах. ООО «ЭЛЕЗАР» берёт на себя получение технических условий и их обработку, оформление разрешений и согласований, а также оформление документации на готовые объекты. ООО «ЭЛЕЗАР» имеет допуски на проектирование и строительство.

Составление проекта – особо важный вопрос. В случае, если установка была проведена правильно, но проект включает определённые изъяны – отопление установить не удастся. По этой причине следует обращаться только к тем подрядчикам, которые имеют положительный опыт в данной работе, то есть тем, кто выполнит работу качественно, соблюдя все условия и сроки. ООО «ЭЛЕЗАР» имеет более 10 лет опыта работы в данной отрасли. Общее количество исполненных проектов превышает 1000 — как с организациями, так и с физическими лицами. Сроки подключения и ввода в конечную эксплуатацию объекта определяются изначально и неукоснительно соблюдаются. Также соблюдаются все требования законодательства Российской Федерации.

Вам нужны коммуникации?

Обратитесь к нам за консультацией сейчас

+7 (495) 989 18 49

Вытекающая из предыдущей проблема – вероятность возникновения сложностей на разных этапах работы, если, например, проект составлялся одной организацией, а непосредственная установка – другой. Несогласованность процессов работы и возникновение обоснованных претензий к исполнителям предыдущего этапа, в случае обнаружения изъянов в результатах их трудов лишь на следующем этапе, когда Вас обслуживает уже другая организация, может заставить Вас понести серьёзные издержки и вынудить вступить в длительные споры и, возможно, даже судебные тяжбы с разными подрядчиками. Это, разумеется, резко негативно отразится на ходе работ.

По причинам, описанным выше, следует подбирать подрядчика, который будет выполнять все этапы работы – то есть когда каждый этап осуществляется сотрудниками одной и той же организации, согласующими между собой работу, в рамках единого договора, по которому ответственность несёт единый подрядчик. ООО «ЭЛЕЗАР» выполняет полный цикл работ, обеспечивая сопровождение проекта на всех этапах – от оформления подготовительной документации – до проведения работ и оформления документации на готовые объекты. На каждом этапе осуществляется контроль. Предоставляется гарантия. Также осуществляется обслуживание построенных объектов.

Если Вы решите обратиться в ООО «ЭЛЕЗАР», то для того, чтобы начать процесс подключения Вашего частного дома к центральному отоплению, достаточно набрать номер и проконсультироваться с инженером ООО «ЭЛЕЗАР» по телефону. Остальное – сделаем мы!

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

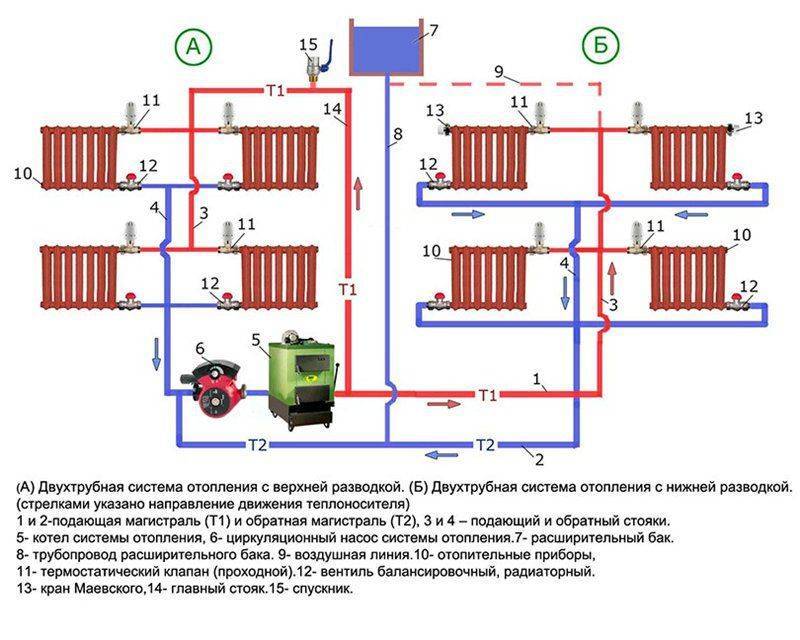

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Центральное отопление

Для начала следует рассмотреть классическую схему отопления, а также её плюсы и минусы:

  • котельная или ТЭЦ;
  • теплотрасса;
  • потребитель.

Плюсы:

  • ничего не нужно обслуживать;
  • квартиры с центральным отоплением дешевле автономных;
  • безопасность.

Минусы:

  • сезонность;
  • высокая потеря тепла по пути от источника до потребителя;
  • частые перебои из-за изношенности трассы;
  • стоимость.

Минусов, как и ожидалось, оказалось больше. С любым из них можно бы и смириться, но только не с ценой. Даже поверхностных расчетов достаточно чтобы понять, что потребитель сильно переплачивает за центральное отопление.

Отключение от центрального отопления в многоквартирном доме: как отказаться?

Действующая законодательная база не накладывает никакого запрета на переход жильцов многоэтажек на индивидуальное отопление.

Перед отключением квартиры от центрального обогрева собственник квартиры проходит ряд юридических преград.

Установка автономки не может обойтись без учёта особенностей благоустройства и систем коммуникаций жилого дома. Отопление дома представляет собой единое целое, где все составляющие важны. При отключении от сети одной квартиры происходит нарушение работы технического комплекса, что приводит к отключению отопления в доме. Поэтому для отсоединения квартиры переделывается сеть отопления здания.

Отопительная сеть многоэтажек — общее имущество жильцов дома. Перед установкой автономного обогрева решается вопрос о переделке отопительной сети здания. Для этого созывается собрание всех жильцов. Это условие прямо прописано в ЖК РФ.

Согласно 36 статьи ЖК РФ, через отключение одного помещения дома от общей отопительной сети происходить уменьшение объёма совместной домовой собственности. Тут без голосования с жильцами не обойтись.

Закон запрещает самостоятельное отключение от систем отопления. Процесс демонтажа и последующей установки отопления производится профессионалами на основе общего решения жильцов дома.

Когда разрешение жильцов на отказ от централизованного отопления не нужно?

Если части общедомовой отопительной системы не были определены в качестве общей собственности жильцов дома, получение разрешения жильцов на отключение квартиры от отопительной сети не требуется.

Но даже в такой ситуации закон запрещает самовольную установку автономного отопления, для этого требуется получить разрешение государственных контролирующих органов.

Любые вмешательства в столь сложную инженерную сеть производятся строго по проекту. В третьем разделе технического паспорта многоквартирного дома содержатся данные об отопительной сети. Изменения, затрагивающие эти коммуникации, вносятся в техпаспорт, так как, с точки зрения действующего законодательства, это будет считаться переоборудованием.

Легче отключиться от центральных коммуникаций, если все жильцы готовы пойти на этот шаг. В этом случае проводятся общие работы по реконструкции теплового контура. Для выполнения этих работ оформляется проектно-техническая документация, соответствующая требованиями закона. Кроме того, не стоит забывать и о получении разрешения жильцов дома.

Необходимые документы

В 26 статье ЖК РФ указано, что каждый хозяин квартиры в многоквартирном комплексе имеет право на отключение от центральных коммуникаций. Для этого в контролирующие органы подаётся следующий перечень документов:

  • составленное в произвольной форме заявление;
  • техпаспорт на квартиру;

Фото 1. Образец технического паспорта на квартиру. Указывается схема помещения и его характеристики.

  • документы, подтверждающие право собственности на недвижимое имущество;
  • письменное согласие, всех проживающих в квартире людей;
  • экспертное заключение о технической возможности переоборудования.

К этому перечню бумаг также прикладывается проектная документация по переустройству. Проект разрабатывается экспертами и согласовывается с контролирующими органами.

Структурные элементы систем центрального отопления

Главное отличие централизованного отопления в том, что выработка тепла происходит за пределами отапливаемых построек. Доставка теплоносителя осуществляется по магистральным трубопроводам. Это сложная разветвленная инженерная система, которая обеспечивает тепловой энергией множество объектов и рассредоточена на большой площади.

Главными элементами системы являются:

  1. Источником теплоэнергии выступают теплоэнергоцентрали или крупные котельные. Здесь теплоноситель подогревается за счет использования определенного источника энергии. В котельных сразу нагревается вода, которая и является теплоносителем. А в ТЭЦ вода разогревается до парообразного состояния. Потом этот пар подается в турбины для выработки электроэнергии, и только после этого отработанный пар подогревает теплоноситель.
  1. Разветвленная система трубопроводов называется теплосетями. Они предназначены для транспортировки теплоносителя на объект. Теплосети состоят из двух трубопроводов – подачи и обратки. Тепловые магистрали делают из труб диаметром 1-1,4 м, которые хорошо утепляются и прокладываются под землей или над ней. Для обеспечения маневренности и надежности работы теплосетей может использоваться несколько источников теплоэнергии, соединенных резервными магистралями.
  2. Потребителем тепла является отопительное оборудование (радиаторы), которое установлено внутри отапливаемого дома.

Схемы с подачей по одной трубе

В этом случае греющая вода подается по одному вертикальному стояку с последовательным прохождением через все установленные радиаторы. На последнем этаже труба горизонтально переходит в соседнее помещение и опять по вертикали опускается. Сами стояки подключены к организованной разводке распределительных лежаков в подвале здания, проходящих вдоль наружной стены.

Достоинство такой конструкции заключается в минимальном расходе необходимых для монтажа труб. Поэтому такие тепловые схемы широко применялись в советских проектных разработках, когда проектирующие организации получали премии за экономию материалов. Однако главный недостаток однотрубной системы заключается в неравномерном распределении тепла между потребителями. Первая батарея походу воды самая горячая, а последняя окажется недостаточно нагретой.

Для изменения ситуации была разработана усовершенствованная схема «ленинградка». Она предусматривает наличие замыкающей перемычки между двух труб подключения отопительного прибора, позволяющей регулировать расход. В этом случае часть горячего теплоносителя проходит мимо радиатора, и распределение тепла получается более правильно. Однако, как показала практика, многие предприимчивые жильцы стали устанавливать на этих перемычках краны и закрывать их, что снова привело к предыдущей ситуации.

Устройство централизованной системы отопления и принцип работы ее узлов в многоквартирном доме

Понятно, что для обеспечения теплом многоквартирного дома его нужно подключить к теплосети, идущей от котельной или ТЭЦ. Для этих целей в ведущих к зданию трубах устанавливают входные задвижки, от которых запитан один или два тепловых узла.

После задвижек, как правило, устанавливаются грязевики, предназначенные для осаждения образующихся в трубопроводе при длительном контакте с горячей водой окислов и солей металлов. К слову, эти устройства позволяют продлить срок безремонтной работы системы отопления.

Далее в домовом контуре расположены врезки горячего водоснабжения: одна на подаче, вторая на обратке. Как известно, центральное отопление функционирует на перегретой воде (температура теплоносителя с ТЭЦ составляет 130-150 0С, а чтобы жидкость не превращалась в пар, в системе создается давление 6-10 кгс). Поэтому в холодный период года ГВС подключается с обратки, где температура воды не превышает обычно 70 0С. В летний период, когда температура теплоносителя в теплосети относительно низкая, горячее водоснабжение подключается с подачи.

После задвижек ГВС находится самый главный узел системы – элеватор отопления, основное предназначение которого заключается в охлаждении перегретой (поступающей с ТЭЦ) воды до нормативных показателей, необходимых для подачи непосредственно к отопительным приборам многоквартирного дома.

Это устройство состоит из стального корпуса, в котором расположено сопло, из которого поступающая с теплоэнергоцентрали вода выходит с пониженным давлением и высокой скоростью. В результате этого создается разрежение, вызывающее подсос теплоносителя из обратки в элеватор, где и происходит смешивание воды, т.е. изменение ее температуры.

Рисунок 6 – Устройство элеватора отопления

За элеватором обычно расположены задвижки на отопление подъездов или многоквартирного дома в целом.

Далее центральное отопление предусматривает монтаж так называемых сбросов, представляющих собой вентили для перепускания или осушения системы. Иногда их соединяют с трубопроводом холодного водоснабжения с целью заполнения радиаторов водой в летний период.

В последние годы в соответствии с требованиями по обязательной установке приборов учета, на вводе в подъезды или дом устанавливаются теплосчетчики.

Рисунок 7 – Схема устройства теплового узла центральной системы отопления

Стояки и розливы централизованной системы отопления

Схема организации циркуляции воды в системе многоквартирного дома представляет собой, как правило, однотрубный вариант подачи теплоносителя с верхним или нижним розливом. При этом трубы подачи и обратки могут разводиться либо обе в подвале, либо подача на чердаке или техэтаже, а обратка в подвале.

Стояки, в свою очередь, бывают с:

  • попутным движением теплоносителя;
  • движением воды верху вниз;
  • встречным движением снизу вверх.

При использовании схемы с нижним розливом каждая пара стояков соединяется посредством перемычек, которая может располагаться либо в квартирах на последнем этаже, либо на чердаке. При этом в верхней точке перемычки обязательно должен быть смонтирован воздухоотводчик (воздушник).

Основным недостатком этого варианта является завоздушивание системы после каждого сброса воды, что требует стравления воздуха из каждой перемычки.

Рисунок 8 – Возможные схемы центральной системы отопления с нижним розливом

Система отопления с верхним розливом предусматривает установку на техэтаже многоэтажного дома расширительного бака с вентилем-воздухоотводчиком, а также отдельные вентили, позволяющие отсекать каждый стояк.

Правильный уклон при прокладке розлива обеспечивает при открытии воздушников полный слив воды из системы за очень короткое время. Но такой вариант имеет ряд особенностей, которые необходимо учитывать при проектировании.

  1. Температура отопительных приборов уменьшается по мере движения теплоносителя вниз. Понятно, что на нижних этажах она будет значительно ниже, чем на верхних, что обычно компенсируется увеличением количества секций радиаторов или площади конвекторов.
  2. Процесс запуска отопления довольно прост. Для этого требуется заполнить систему, открыть имеющиеся домовые задвижки и на короткое время воздушник на расширительном баке. После этого центральное отопление и вся система начинают функционировать в полной мере.
  3. Сброс теплоносителя из конкретного стояка, наоборот, имеет некоторые сложности. Для этого требуется сначала найти и перекрыть нужный стояк на техэтаже многоэтажного дома, затем найти и отключить его вентиль в подвале, и только после этого можно будет открыть сбросник.

Рисунок 9 – Схема однотрубной системы отопления с верхним розливом

Что такое центральное коммунальное отопление

Для создания, грамотной организации, обеспечения бесперебойной работы столь масштабной разветвлённой системы требуется масса оборудования, различных сооружений, труб, арматуры и т.д. Все они объединены в целостный комплекс, который состоит из

  1. главного теплообменника, выступающего источником энергии для нагрева воды
  2. трубопровода, распределяющего её по отдельным веткам, идущим к домам
  3. потребителей – внутриквартирных разводок с радиаторами

Система управляется уполномоченными коммунальными организациями, которые взимают с пользователей плату согласно установленным тарифам и заключённым договорам.

Центральная система – отопление

Центральные системы отопления в сравнении с местными имеют следующие преимущества: высокий коэффициент полезного действия; возможность эффективного сжигания низкосортных видов топлива; сокращение эксплуатационных затрат.  

Центральная система отопления должна Обеспечивать возможность регулирования подачи тепла в помещения, различные по тепловому режиму, тепловыделению и влажности воздуха.  

Центральные системы отопления – это системы, р которых тепло сообщается теплоносителю централизованно в водогрейном или паровом котле, калорифере, теплообменном аппарате с последующей транспортировкой теплоносителя к местам потребления по трубопроводам.  

Схема центральной системы водяного отопления.| Комнатная отопительная печь.  

Центральные системы отопления подразделяются по следующим показателям: теплоносителю, начальной его температуре и давлению, а также по способам его перемещения и передачи тепла от наружной поверхности нагревательных приборов в отапливаемые помещения.  

Центральная система отопления может быть районной, когда группа зданий отапливается из центральной котельной или центрального теплового пункта.  

Центральная система отопления обслуживает один или несколько цехов путем передачи тепла по трубопроводам от одного центра образования тепловой энергии – генератора. По видам теплоносителя различают системы водяного, парового и воздушного отопления.  

Центральная система отопления ( I, II и III классы) обеспечивает отопление одного или нескольких зданий путем передачи тепла по трубопроводам. При устройстве центрального отопления необходим правильный выбор теплоносителя и приборов отопления с учетом категории пожароопасности производства. Наиболее безопасными теплоносителями являются вода и пар низкого давления. Паровое отопление высокого давления создает на обогревающих гранях отопительных приборов температуру до 150 С, что увеличивает пожарную опасность. Трубопроводы этой системы отопления закладываются в специальные металлические гильзы и надежно изолируются при проходе через сгораемые конструкции; увеличивается воздушная прослойка между стеной, полом и отопительными приборами; приборы отопления делаются гладкими во избежание накапливания пыли.  

Центральные системы отопления представляют значительно меньшую пожарную опасность, чем местное отопление. Пожарная опасность центрального парового и водяного отопления характеризуется температурой нагрева трубопроводов, батарей ( радиаторов) и главным образом наличием котла с огневой топкой и дымовой трубой.  

Центральная система отопления называется районной, когда группа зданий отапливается из отдельно стоящей центральной тепловой станции.  

Центральная система отопления ( I, II и III классы) обеспечивает отопление одного или нескольких зданий путем передачи тепла по трубопроводам. При устройстве центрального отопления необходим правильный выбор теплоносителя и приборов отопления с учетом категории пожароопасности производства. Наиболее безопасными теплоносителями являются вода и пар низкого давления. Паровое отопление высокого давления создает на обогревающих гранях отопительных приборов температуру до 150 С, что увеличивает пожарную опасность. Трубопроводы этой системы отопления закладываются в специальные металлические гильзы и надежно изолируются при проходе через сгораемые конструкции; увеличивается воздушная прослойка между стеной, полом и отопительными приборами; приборы отопления делаются гладкими во избежание накапливания пыли.  

Система горячего водоснабжения с естественной циркуляцией.  

Центральные системы отопления, применяемые для отопления жилых, общественных и промышленных зданий, подразделяются на воздушные, паровые и водяные. Воздушное отопление ( теплоноситель – воздух) получило широкое распространение в производственных зданиях с использованием крупных калориферно – Беитиляшгонных агрегатов для подачи нагретого воздуха сосредоточенными струями со значительной скоростью движения воздуха. В гражданских зданиях воздушное отопление применяют для отопления лестничных клеток.  

Центральные системы отопления зданий и особенно районные системы теплоснабжения и теплоэлектроцентрали ( ТЭЦ) обеспечивают значительную экономию топлива.  

Принципиальная схема системы отопления.  
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
