Особенности устройства и монтаж крыши из сланца

Плюсы и минусы сланцевой кровли

Сланцевая кровля — весьма значимая с точки зрения дизайна и архитектуры конструкция, способная всецело изменить взгляд на то или иное строение, а также на статус его хозяев. Никому не придёт в голову назвать дом, увенчанный сланцевой кровлей, малопривлекательным и несолидным. Тем не менее даже такая изысканная кровля имеет свои достоинства и недостатки.

Преимущества сланцевой кровли

Ценность кровли из природного сланцевого камня не столько в том, какой срок она сможет прослужить, как в том, насколько покрытие способно сохранять свою первозданную красоту, фактуру и краски под воздействием природных явлений. Потому сланцевые плитки выбирают люди, понимающие, что это качество, проверенное временем. К тому же по сравнению с прочими кровельными настилами сланцевая черепица отличается:

• экологической чистотой и безопасностью для здоровья находящихся под такой кровлей людей;
• высокой прочностью, благодаря чему уменьшается, а при правильной укладке и вовсе отпадает необходимость какого-либо ремонта в ближайшие 100–200 лет после монтажа;
• возможностью укрывать крыши невероятно сложных и фантастических форм;
• хорошим уровнем теплоизоляции, превосходной устойчивостью к влаге, механическим повреждениям, ультрафиолету, щелочам и кислотам, а также резким температурным колебаниям;
• упругостью и гибкостью, вследствие чего гонты хорошо поддаются обработке, что делает сборку быстрой и лёгкой даже при обустройстве сланцевой кровли своими руками, конечно же, если имеется опыт и умение обращаться с натуральным камнем;
• отличной шумопоглощаемостью благодаря слоистой структуре и многослойной укладке.

Недостатки сланцевой кровли

Существенным недостатком сланцевой кровли, особенно для отечественных застройщиков, выступает высокая стоимость. Это объясняется многими факторами, ключевыми из которых являются:

1. Расположение карьеров — Германия, Испания, Англия, США, Бразилия (фасадный сланец). А также Канада, Индия, Норвегия и Китай, что влечёт за собой немалые затраты на добычу камня, его транспортировку и уплату таможенных пошлин. В России тоже имеется крупное месторождение сланцев на Южном Урале, где добычу осуществляет компания «Технониколь», производящая из него гранулированную посыпку для битумной черепицы. Тем не менее по мнению экспертов Rathscheсk Schiefer, минералы этого месторождения непригодны для производства кровельных пластин.
2. Дефицит мастеров, умеющих работать с подобным камнем. В европейских странах такая проблема не столь актуальна, как у нас. Поэтому, чтобы подчеркнуть свой статус, европейский домовладелец непременно использует сланец для покрытия кровли. В России грамотных кровельщиков по сланцу мало, их услуги стоят очень дорого. Оттого, к сожалению, нередко можно увидеть настоящие дома-шедевры, имитирующие исторические стили, с кровлей из металлической или битумной черепицы.

По этим причинам 1 м² сланцевой кровли, например, в Германии обойдётся владельцу около 60–140 € в зависимости от кладки, а на родных просторах этой суммы хватит лишь на покупку 1 м² материала, плюс приблизительно 100 € за работу.

К недостаткам сланцевой кровли также можно отнести:

• большой вес — в пределах 50–60 кг/м², что, естественно, потребует создания мощной стропильной системы, а вместе с ней прочного надёжного фундамента, а это опять-таки немалые расходы;
• слабую цветовую палитру, хотя с этим можно поспорить — сланцевый шифер марки ColorSklent имеет разнообразные оттенки зелёного и красного цвета, но снова же — цветной сланец самый дорогой;
• невозможность определить качество материала визуально, поскольку сделать это сможет лишь опытный геолог в лабораторных условиях, вследствие чего при закупке сланцевых плит стоит отдавать предпочтение проверенным брендам, чья продукция хоть и дороже, но не вызывает сомнений.

Но, несмотря на дороговизну сланцевой кровли, спрос на неё не падает, а, наоборот, увеличивается. Это говорит о том, что всё больше частных домовладельцев понимают — пришло время строить кровлю на века, вложить деньги один раз в действительно качественные, престижные, надёжные и долговечные материалы.

Типичные ошибки при монтаже сланцевой кровли

Недостатки материала при покупке, а также неправильное выполнение работ могут свести на нет все достоинства кровельного материала. Вот несколько основных ошибок, которые допускают малоопытные строители:

• Покупка сланца из разных партий. Помимо того, что добытый в разных местах, материал может отличаться внешне и не создавать единой стилистической картины, она также может различаться по качеству и толщине, что серьезно усложнит ее монтаж.
• Недостаточность или избыточность нахлеста плитки. При недостаточности кровля попросту не будет выполнять свою функцию – защищать дом от атмосферных воздействий, а при излишнем нахлесте вы существенно увеличите расход материала.
• Плохое примыкание возле чердачных окон, труб, водостоков и других препятствий. При проектировании, а также при обрезке сланцевого сырья нужно обязательно учитывать каждую деталь.
• Недостаточно прочная стропильная система. Стоит помнить, что вы, по сути, имеете дело с настоящим камнем. Поэтому все элементы стропильной системы, в том числе обрешетка, должны быть достаточной прочности, чтобы выдержать вес кровли.

В статье использованы фотографии с сайта.

Наливная кровля

Эта кровля представляет собой особый вид мембраны, изготавливаемая на основе олигомеров. Покрытие застывает на воздухе и становится эластичным. Отлично наносится на поверхности из битума, металла или бетона, при этом бывает армированной, неармированной и комбинированной.

Применяется наливная кровля на зданиях, угол наклона которых не превышает 20 градусов. Срок ее службы составляет около 15 лет.

Основными преимуществами этой кровли являются: простота монтажа, защита от влаги, экологичность.

Как и у других покрытий, у этой кровли есть недостатки. Наливной кровлей очень тяжело покрыть крышу равномерным слоем.

Технические характеристики кровли из сланца

Прежде, чем начинать монтаж сланцевой кровли, необходимо ознакомиться с ее основными параметрами, чтобы знать, с чем придется иметь дело. Итак, кровельный сланец представляет собой штучный черепицеобразный материал различной геометрической формы, получаемый в результате механической шлифовки и обработки краев пластин, отколотых от сланцевого массива.

Размер одной черепицы может варьироваться от 200х250 миллиметров до 600х300 миллиметров, толщина – от 4 до 9 миллиметров. Прочность данного материала на изгиб – более 6 мегапаскалей. Масса 1 квадратного метра сланцевой кровли составляет не менее 25 килограмм, что следует учитывать при устройстве стропил и обрешетки. Минимально допустимый для укладки сланцевой черепицы уклон ската – 22 градуса. При этом, чем более крутой уклон, тем меньшего размера сланцевые плитки можно использовать. Срок эксплуатации сланцевой крыши может достигать двухсот лет.

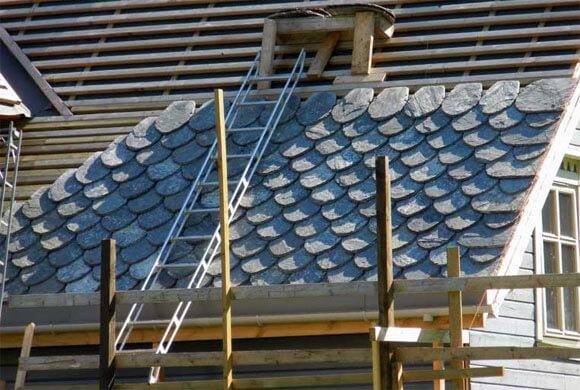

Устройство и монтаж кровли из сланца

Кровля из сланцевых пластин сегодня выполняется тремя основными способами, получившими названия:

• Английский;
• Французский;
• Немецкий.

Все три способа имеют различия.Сланцевая кровля, выполняемая английским способом, монтируется так, чтобы каждая пластинка имела напуск на плитки ряда расположенного ниже. При этом каждая плитка имеет правильную прямоугольную форму или форму прямоугольника со скругленными краями.

«Французская» кладка выполняется выкладыванием рядов из квадратных плиток со срезанными углами.

«Немецкая» кладка выполняется в хаотичном порядке без строгого соблюдения размеров плитки и подходит для устройства сланцевой кровли из кусков плитки различного размера на крышах сложной формы.

Перед тем, как начинать укладку плиток, на обрешетку расстилают ковер из гидроизоляционного материала (кровельный рубероид или другой рулонный материал), делают на нем разметку под раскладку плиток и после этого приступают к монтажу.Крепятся сланцевые плитки к обрешетке гвоздями.

Начинается монтаж с нижнего правого угла ската крыши и ведется вдоль ряд за рядом с нахлестом каждого последующего ряда на предыдущий ряд.При необходимости, размер каждой плитки легко подгоняется до нужного с помощью специальных инструментов, позволяющих легко обтесать края плитки.

Ниже вы можете посмотреть видео, как делать сланцевую кровлю (для воспроизведения нажмите на треугольник):

• < Как покрыть крышу шифером?
• Как покрыть крышу ондулином? >

Отрицательные стороны материала

Кроме ряда достоинств, сланцевой кровле присущие и некоторые недостатки:

• Ограниченность цветовых решений. Натуральный сланец в отличие от иных кровельных материалов бывает только серым, коричневым, бордовым, темно-зеленым и в редких случаях с вкраплениями слюды, которая блестит при попадании на ее поверхность солнечных лучей.
• Большой вес. 1 кв. м кровли может иметь массу до 50 кг. В таком случае необходимо делать стропильную систему увеличенной прочности.
• Высокая стоимость. Цена сланцевой кровли на порядок выше других кровельных материалов. На сегодня ее 1 кв. м обойдется в 50-150 евро.

На окончательную стоимость оказывает воздействие качество материала, метод укладки, форма и габариты плитки, а также квалификация специалистов, выполняющих монтаж.

Правила монтажа

Красота кровли из сланец

Обрешетка

В зависимости от выбранного способа монтажа устраивают основание — сплошной настил или разреженную обрешетку. для настила применяют влагостойкие материалы — плиты ОПС, фанеру, ДСП толщиной не менее 25 мм.

На подготовленное основание наклеивают или наваривают водоизоляционный ковер. уклада ведется снизу вврх, с перехлестом в вертикальных и горизонтальных рядах 10…15 см.

В ендовах, на коньке и карнизе, на перепадах высот, у вентиляционных выпусков, мансардных окон крепят фартуки из оцинкованной кровельной стали.

Укладка плитки

В продаже встречаются плитки следующих габаритов (в см):

• 15х20;
• 20х20;
• 20х25;
• 60х30.

Форма может быть любой — насчитывают до 200 видов формы плашек., но наиболее популярны прямоугольники, квадраты; квадраты с одним закруглением; ромбы;шестигранники, рыбья чешуя.

Плитки крепят медными или оцинкованными гвоздями с широкой шляпкой, по 2 на каждый элемент. Крупноформатные элементы крепят в 3-х местах. Не стоит прибивать плашки вплотную к основанию — необходимо оставить небольшой зазор для возможной деформации настила или обрешетки.

Плитки укладывают рядами снизу вверх в соответствии с выбранной схемой.

Самый эффектный способ укладки плитки — французский, покрытие напоминает чешую дракона, но он требует большого опыта, кровельщик-дилетант только испортит дорогостоящий материал.

Преимущества и недостатки

Специалисты все в один голос уверяют, что кровля, покрытая сланцевой плиткой, обладает серьезным количеством достоинств. Отсюда и ее высокая популярность в последнее время. Вот что относится к достоинствам:

• срок эксплуатации практически ничем не ограничен, хотя по некоторым данным предел – 200 лет, но это при условии, что монтажные работы были проведены по всем правилам, плюс периодический уход;
• сланец – материал природный, а значит, нет необходимости беспокоиться об его экологичности;
• кровельное сланцевое покрытие не теряет своего первоначального цвета под действием природных нагрузок и солнечных лучей;
• прочность материала практически не требует проведения ремонтных работ на протяжении всего срока эксплуатации крыши;
• небольшие размеры плашек позволяют покрывать собой даже самые сложные кровельные конструкции, к примеру, куполообразные;
• неплохие теплоизоляционные качества материала дают возможность сэкономить на утеплении крыши;

Сланец под действием природных нагрузок не изменяет свой цвет и прочностьИсточник pinterest.nz

• сланец под действием перепадов температур не изменяет своих размеров, а это возможность укладывать плитку без компенсационных зазоров сплошным покрытием;
• повышенная упругость сланца позволяет материалу выдерживать значительные механические нагрузки, даже ударные;
• сланцевые плашки не впитывают в себя воду, соответственно и не разбухают.

Этот кровельный материал нельзя назвать на все сто процентов положительным. То есть у него тоже есть свои недостатки, которые нельзя недооценивать:

к сожалению, цветовая палитра сланцевых плашек ограничена, чаще всего встречается серый цвет, реже б о рдовый или темно-зеленый; при небольших размерах плиток вес покрытия большой, поэтому при проведении монтажных работ, связанных с возведением кровельной конструкции, необходимо уделить внимание именно несущей способности последней, а это большие расходы на формирование стропильной системы и обрешетки;

высокая цена, которая зависит от размеров плашек, от места добычи сланца, от качества сырьевого материала.

Цена сланца зависит от качества сырьевого материалаИсточник chastnyi-dom.com

Учитывая последнюю позицию из списка недостатков, некоторые производители кровельных материалов сегодня предлагают искусственный сланец. Это изделие, которое изготавливается на основе цемента, песка и доломита. Искусственный материал намного прочнее натурального, по внешнему виду их отличить сложно, но он и в разы дешевле.

При этом искусственные сланцевые плитки для покрытия крыш обладают и другими преимуществами:

• широкая цветовая гамма, практически ничем не ограниченная;
• высочайшая стойкость к истиранию;
• неплохие шумоизоляционные качества.

Крыша, покрытая искусственным сланцемИсточник pinterest.com

Основные типы и способы укладки сланца

Немецкий способ укладки сланнца.

Кровля из сланца имеет множество особенностей монтажа, среди которых стоит учитывать форму и размер каждого отдельного элемента, а также климатические условия в регионе строительства. Как правило, способы укладки сланца делятся на три типа: немецкий, английский и французский, ведь именно в этих странах данный материал всегда считался предельно популярным и распространенным.

Немецкий тип укладки сланцевой кровли предусматривает наличие некоторого уклона каждой отдельной плитки, что позволяет более качественно отводить дождевую и талую воду с крыши. Даже плоские кровельные системы предполагают определенный уклон плиток, направление которого выбирается в зависимости от силы и направления ветра в строительном регионе.

Английский способ укладки сланнца.

Английский тип укладки сланцевой кровли предполагает использование только прямоугольных плиток, которые могут укладываться в несколько слоев. Количество требуемых слоев сланца напрямую зависит от уклона кровельной конструкции, что влияет и на общий вес кровельного ковра. В качестве крепежного материала при таком способе монтажа используются специальные крюки или кованые гвозди.

При использовании французского типа монтажа сланцевой кровли применяют квадратные плитки, все углы которых скашиваются. Такой способ укладки называют чешуйчатым, а внешний вид такой крыши можно смело считать самым привлекательным и впечатляющим. При наличии должного опыта и умения мастер-кровельщик может выполнить самый удивительный узор на кровельной конструкции, что просто не сможет остаться без внимания.

Как выбрать?

Сланцевые породы могут иметь в своем составе различные компоненты, что будет сказываться на технических характеристиках кровли

При выборе материала рекомендуется обращать внимание на страну, которая является производителем товара:

1. Наиболее качественной считается сланцевая кровля английского и немецкого производства.
2. Практически не уступает по качеству покрытие из Испании, при этом цена на материал будет ниже, чем на кровлю из Германии и Великобритании.
3. При покупке материала китайского производства нужно быть предельно внимательным, так как встречается много подделок.
4. В России практически не производят сланцевую кровлю, и по качеству материал значительно уступает зарубежным аналогам.

При выборе кровли необходимо учитывать конфигурацию крыши, а также угол ее наклона. Рекомендованный угол наклона крыши для монтажа сланцевой плитки составляет 22 градуса. Однако для создания более надежного покрытия оптимальным углом считается 30 градусов.

Особенности сланцевой кровли

Теплоизоляционные свойства. Материал отличается очень низким коэффициентом теплопроводности, благодаря чему кровля не перегревается в летнее время, а зимой сохраняет в доме тепло.

Отличные звукоизоляционные характеристики – обусловлены непористой структурой материала. По этому качеству сланец может удачно конкурировать с битумным покрытием той же толщины и обеспечивать прекрасную защиту от звуков падающих капель или града.

Эстетические характеристики. Как и все штучные материалы, сланец очень красиво смотрится и в этом плане превосходит даже натуральную черепицу.

Легкость укладки. Удобство обработки и последующего крепления пластинок позволяют создавать неповторимое покрытие с разной геометрией.

Длительность срока службы – в этом плане сланец является абсолютным лидером среди кровельных материалов: гарантия на него составляет 200 лет.

Виды мягкой кровли

Сегодня производители выпускают множество разновидностей мягкой кровли. От типа материала напрямую зависит надежность, долговечность и эстетичность будущей крыши, поэтому следует подробно ознакомиться со всеми существующими покрытиями. Это поможет сделать обдуманный, а главное – правильный выбор.

Рисунок 7. Фотографии крыш с мягкой кровлей

Мягкая кровля бывает разных видов по количеству слоев, форме нарезки и цветовым решениям. Рассмотрим подробнее классификацию по этим параметрам.

Классификация по количеству слоев

Качество мягкой кровли определяется толщиной гонтов, которая зависит от количества слоев. При этом толщина одного слоя может составлять 2,7-3 мм – чем их больше, тем толще покрытие и выше его технико-эксплуатационные характеристики.

Виды мягкой кровли для крыши в зависимости от количества слоев:

Однослойная – относительно дешевый, но при этом довольно качественный материал. Срок службы, гарантированный производителем составляет от 15 до 25 лет.

Фото 8. Внешний вид однослойной битумной черепицы

Двухслойная – кровельное покрытие, технические характеристики которого в 2 раза выше по сравнению с однослойным. Отличается более объемной и фактурной поверхностью, толщина 5,6-6 мм в зависимости от серии. Гарантийный период – от 20 до 55 лет.

Фото 9. Самая качественная 2-слойная гибкая черепица серии «Вестерн» с гарантийным сроком службы 55 лет

Трехслойная – наиболее долговечный и надежный материал общей толщиной до 9 мм. Срок гарантии на такой тип покрытия составляет 60 лет. Отличается оригинальной формой нарезки, которая придает эффект объемности.

Фото 10. Внешний вид трехслойной мягкой кровли серии «Континент»

Виды нарезки листов

Основные виды форм мягкой кровли для укрытия крыши:

Аккорд – каждый гонт состоит из 3-х разных по размерам четырехугольников.

Фото 11. Кровельный материал с нарезкой Аккорд

Бобровый хвост – гонты имеют необычную форму, отдельные элементы напоминают по внешнему виду хвост бобра. А после укладки создается эффект густой листвы деревьев.

Фото 12. Гибкая черепица с нарезкой Бобровый хвост

Драконий зуб – гонты состоят из четырехугольников неправильной формы, благодаря чему после укладки создается впечатление, что крыша укрыта настоящим сланцем или дранкой.

Фото 13. Кровельное покрытие с нарезкой типа Драконий зуб

Соната – элементы гонтов выполнены в виде шестиугольников, а после укладки напоминают мозаику.

Фото 14. Внешний вид битумной черепицы с нарезкой Соната

Брикс – напоминает по внешнему виду природные ландшафты и натуральные минералы.

Фото 15. Внешний вид покрытия с нарезкой Брикс

Трио – гонты выполнены в форме кирпичиков.

Фото 16. Кровельный материал с нарезкой Трио

Разновидности покрытия по цвету

Производители также предлагают большой выбор видов мягкой кровли по цветовым решениям. В их ассортименте можно найти материалы светлых и темных оттенков, коричневого, красного, зеленого, синего, серого и многих других цветов.

Рисунок 17. Разные формы и цвета мягкой кровли на фото

Что такое сланец

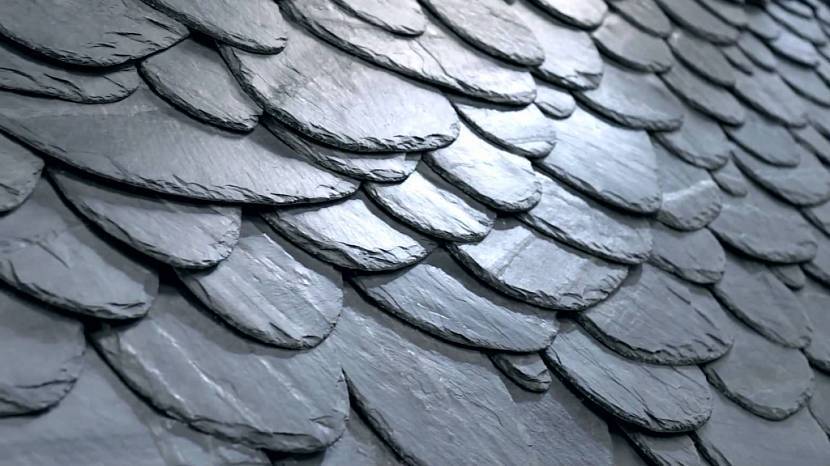

Это природный материал из категории горных пород, который хорошо расслаивается на пластины, расположенные параллельно друг друга. Состав сланцев неоднороден, но основная часть – это различные минералы, которые срослись между собой под действием низких или средних температур.

Сланец – слоистый камень горной породы Источник bohs.org

Сам по себе материал достаточно прочный, потому что обладает высокой плотностью. Но он хорошо поддается обработке. Сегодня из него изготавливают плашки, которые используют для покрытия крыш. Форма и размеры плашек на рынке представлены в широком ассортименте. Но есть стандартные параметры плиток, которые чаще остальных используют для покрытия кровельных конструкций. Это или 20х25 см, или 30х60 см. Что касается формы, то здесь широчайший ассортимент, к примеру, квадраты, прямоугольники, ромбы, овалы и прочие.

И несколько других технических характеристик:

• толщина кровельного материала варьируется в диапазоне от 4 до 9 мм

• вес 1 м² покрытия составляет не менее 25 кг в зависимости от толщины плиток
• прочность на изгиб составляет 6 МПа
• сланец можно укладывать на кровли, минимальный угол которых составляет 22

  °.

При этом сам материал обладает достаточной прочностью, чтобы использовать его для покрытия крыш. Цвет у сланцевой плитки однородный, и даже вкрапления других минералов, обычно это слюда, не делает его разноцветным, поэтому на крышах он смотрится благородно

Сланец обладает низкой теплопроводностью, что очень важно для сооружения кровельных конструкций. И, конечно, и сланцевой крыши стопроцентные гидроизоляционные качества

Разнообразие сланцевых плашек Источник bestroofs.ru

Как производится монтаж сланцевой кровли

Установку кровли из сланца начинается с подготовки самих пластин к монтажу. Либо еще на стадии производства, либо на самом строительном объекте в пластинах проделывают отверстия, в которые впоследствии вбиваются гвозди с широкими шляпками

Важно, чтобы они были покрыты алюминием, либо другим защитным антикоррозионным веществом. В противном случае при попадании в свободные полости воды металл начнет гнить, гидроизоляция нарушится, что очень быстро разрушит вашу кровлю

Далее работа будет вестись в зависимости от типа укладки, который вы для себя выбрали. Основных всего два:

• Английский. При таком способе применяется квадратные, либо прямоугольные пластины со срезанными краями. Они укладываются симметричными горизонтальными рядами, при этом каждый четный ряд имеет смещение на половину пластинки в сторону по отношению к нечетному ряду.
• Немецкий. Этот метод также называют «внахлест». Он производится восходящими рядами, то есть каждый следующий ряд перекрывает лежащий ниже.

Виды мягкой кровли

Сегодня производители выпускают множество разновидностей мягкой кровли. От типа материала напрямую зависит надежность, долговечность и эстетичность будущей крыши, поэтому следует подробно ознакомиться со всеми существующими покрытиями. Это поможет сделать обдуманный, а главное – правильный выбор.

Рисунок 7. Фотографии крыш с мягкой кровлей

Мягкая кровля бывает разных видов по количеству слоев, форме нарезки и цветовым решениям. Рассмотрим подробнее классификацию по этим параметрам.

Классификация по количеству слоев

Качество мягкой кровли определяется толщиной гонтов, которая зависит от количества слоев. При этом толщина одного слоя может составлять 2,7-3 мм – чем их больше, тем толще покрытие и выше его технико-эксплуатационные характеристики.

Виды мягкой кровли для крыши в зависимости от количества слоев:

Однослойная – относительно дешевый, но при этом довольно качественный материал. Срок службы, гарантированный производителем составляет от 15 до 25 лет.

Фото 8. Внешний вид однослойной битумной черепицы

Двухслойная – кровельное покрытие, технические характеристики которого в 2 раза выше по сравнению с однослойным. Отличается более объемной и фактурной поверхностью, толщина 5,6-6 мм в зависимости от серии. Гарантийный период – от 20 до 55 лет.

Фото 9. Самая качественная 2-слойная гибкая черепица серии «Вестерн» с гарантийным сроком службы 55 лет

Трехслойная – наиболее долговечный и надежный материал общей толщиной до 9 мм. Срок гарантии на такой тип покрытия составляет 60 лет. Отличается оригинальной формой нарезки, которая придает эффект объемности.

Фото 10. Внешний вид трехслойной мягкой кровли серии «Континент»

Виды нарезки листов

Основные виды форм мягкой кровли для укрытия крыши:

Аккорд – каждый гонт состоит из 3-х разных по размерам четырехугольников.

Фото 11. Кровельный материал с нарезкой Аккорд

Бобровый хвост – гонты имеют необычную форму, отдельные элементы напоминают по внешнему виду хвост бобра. А после укладки создается эффект густой листвы деревьев.

Фото 12. Гибкая черепица с нарезкой Бобровый хвост

Драконий зуб – гонты состоят из четырехугольников неправильной формы, благодаря чему после укладки создается впечатление, что крыша укрыта настоящим сланцем или дранкой.

Фото 13. Кровельное покрытие с нарезкой типа Драконий зуб

Соната – элементы гонтов выполнены в виде шестиугольников, а после укладки напоминают мозаику.

Фото 14. Внешний вид битумной черепицы с нарезкой Соната

Брикс – напоминает по внешнему виду природные ландшафты и натуральные минералы.

Фото 15. Внешний вид покрытия с нарезкой Брикс

Трио – гонты выполнены в форме кирпичиков.

Фото 16. Кровельный материал с нарезкой Трио

Разновидности покрытия по цвету

Производители также предлагают большой выбор видов мягкой кровли по цветовым решениям. В их ассортименте можно найти материалы светлых и темных оттенков, коричневого, красного, зеленого, синего, серого и многих других цветов.

Рисунок 17. Разные формы и цвета мягкой кровли на фото

Структура инверсионной кровли

• В случае устройства данного типа кровли перекрытие должно обладать достаточно высоким уровнем прочности. Оптимальным вариантом является плита из железобетона под 2-5-градусным уклоном в направлении сливов для предупреждения накопления осадков на плоской поверхности. Определенный угол наклона обеспечивает стекание воды к воронкам с последующим выводом через слив.
• Гидроизоляционное покрытие может быть устроено на основе наплавляемых материалов, ТПО- и ПВХ-мембран. Наиболее экономичным и простым выбором являются рулонные и наплавляемые материалы. Во многих случаях в качестве гидроизоляции применяется стеклоизол.
• Утеплительный слой непременно должен обладать водоотталкивающими качествами и сохранять свои теплоизоляционные характеристики в условиях повышенной влажности. Лучшим вариантом являются пенополистиролы или экструдированные пенопласты.

Они обладают всеми необходимыми свойствами:

• низкой теплопроводностью;
• гигроскопичностью;
• имеют длительный срок эксплуатации;
• не выделяют токсичных соединений;
• пожароустойчивы.

Торцы бывают ступенчатыми или гладкими. Плиты можно с легкостью разрезать с помощью обычного ножа.

Применяются следующие методы крепления:

• плавление материала (стеклоизола) в нескольких местах при помощи газовой горелки с последующим плотным прижатием к пенополистирольной плите;
• наклеивание плит с применением клея на битумной основе (без растворителя).

• Наложение слоя фильтрующего материала требуется для защиты от попадания влаги и для предупреждения вымывания почвы, что значительно повышает прочность конструкции. С этой целью применяют геотекстиль или стеклохолст. Форма выпуска этих материалов – рулонная. Они бывают разных размеров, режутся без труда. Укладка производится внахлест, при этом надо следить, чтобы ткань лежала ровно, без перекосов и складок. Крепление производится при помощи особого клея для стеклохолста, входящего в комплект с полотном.
• Основу дренажного слоя составляет гравий. Для кровли инверсионного типа толщина должна составлять 70-80 мм.

Технические характеристики

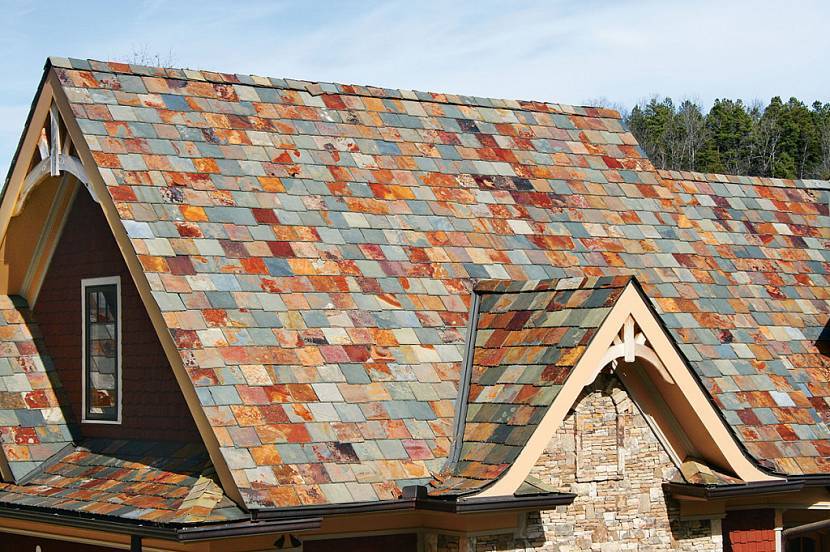

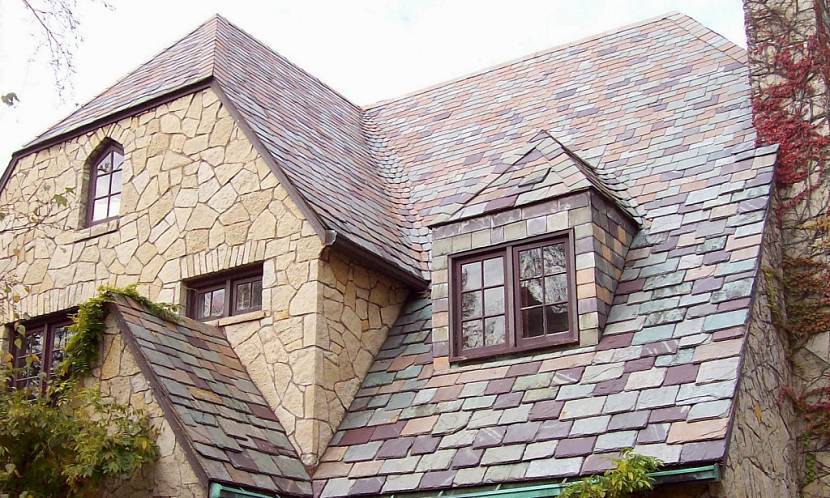

Применяемая для кровельных работ сланцевая черепица представляет собой плиткообразный штучным материал. Плитки могут быть разной геометрической формы, которую им придают после отделения пластин от общего массива, их механической шлифовки и обработки краев.

Ключевые параметры сланца для кровли:

• Размеры плиток: от 20 х 25 до 60 х 30 см
• Толщина: 4-9 мм
• Вес 1 кв. м – 25 кг. В случае двойной укладки масса достигает 50 кг/кв. м, в результате чего к обрешетке и стропилам предъявляются особые требования.
• Наименьшая величина уклона ската, при которой допустимо применение сланца в качестве кровельного материала, составляет 22 градуса. В случае более крутого уклона возможно использование сланцевых плиток меньшего размера.
• Прочность на изгиб – больше 6 МПа

Плюсы и минусы конструкции

Любая конструкция имеет свои положительные и отрицательные стороны:

1. К главному преимуществу можно отнести аэродинамические особенности: потоки сильного ветра скользят по скатам и не разрушают конструкцию, а надежные фронтоны добавляют жесткости всей кровельной системе. К тому же уникальный внешний вид не оставит равнодушным ни одного прохожего.
2. К отрицательной стороне относится затруднительный монтаж. Если владелец задумал обустроить мансарду, то полезной площади останется мало.

Но, невзирая на сложность монтажа и лишний расходный материал, шатровая крыша оправдает себя. Например, двускатная крыша беседки будет смотреться куда хуже, чем шатровая.
