Изготовление слухового окна на крыше своими руками

Для чего нужно слуховое окно ↑

Возможно, люкарна так и сохранила бы свое декоративное назначение, но со временем с увеличением населения Европы параллельно появилась необходимость в дополнительной жилплощади. Таким образом, возникла идея использовать в этом качестве чердачное пространство, которое можно было освещать и проветривать только через проем на крыше. Мансарды – это не просто дань прошлому, они и сегодня с успехом используются даже под жилые этажи. Вот почему люкарна и сегодня не потеряла своей актуальности.

Необходимость слухового окна в нежилых чердаках не подлежит сомнению. Действительно, если допустить, что в пространстве чердака под крышей воздух не движется, то рано или поздно конструкции из дерева начнут загнивать. Дело в том, что при соприкосновении теплого воздуха с холодной поверхностью кровли образуется конденсат, влага от которого впоследствии стекает на элементы обрешетки и стропильной системы.

Для движения воздуха на чердак извне должен поступать холодный воздух, он будет разгонять и разбавлять теплый воздух, который поступает снизу. Таким образом можно избежать эффекта конденсации. Как правило, для холодного чердака используют слуховое окно с жалюзийной решеткой.

Тем не менее полноценно вентилировать холодный чердак только за счет слуховых окон не всегда удается. Для дополнительного забора воздуха из атмосферы в многоквартирных домах устанавливают вентилируемые карнизы. Если пространство под крышей обустроено под жилое, то их используют для естественного освещения. Хотя по мнению экспертов, поток света через проем люкарен меньше, чем у мансардных, так как наличие боковых стенок значительно сокращает объем проникающего света. Проемы могут быть расположены в один или несколько рядов.

И, наконец, люкарна – это возможность выхода на кровлю для экстренного обслуживания, скажем, при пожаре, наводнении и т. д. Возможно, можно было бы обойтись и одним выходом, но представьте насколько это неудобно в случае длинного здания. Как правило, лестницы в виде деревянных трапов устраивают с краю люкарны, которая, естественно, должна находиться посередине подъезда. Пары досок, на которых закреплены поперечные планки, вполне достаточно, чтобы подыматься по ним вверх до кровельного конька. При этом, как правило, расстояние между нижней кромкой проема и поверхностью пола мансарды составляет порядка 90 см. Верхний край проема размещают, исходя из высоты потолка мансардного помещения. Понятно, что чем выше размещена конструкция люкарны, тем более освещенной будет подкровельное пространство.

Устройство треугольного объекта

Внедрение такого объекта, по форме треугольника требует иного подхода. Его создание схоже с работами над многощипцовой крышей. Разница в подходе – это угол наклона треугольных граней 60-70 градусов, а многощипцовой поверхности он другой.

Наклоненные скаты оконной кровли соединяются при помощи образования необычных разжелобов (ендов).

Для создания подобного объекта используют накосные и спиленные стропильные палки. Чтобы смонтировать детали нужны подсчеты длины и сечения разжелобковой стропильной балки, конька и угла его сопряжения с стенами окна. Для всех треугольных проемов, необходима поддерживающая пара балок, расположенных симметрично.

Этапы создания слухового окна

Создание слухового окна должно осуществляться одновременно с возведением крыши здания. Для начала следует составить подробный проект конструкции и согласовать его со специалистами.

Каркас слухового окна практически полностью соответствует структуре крыши. Здесь тоже есть свои стропила, обрешетка и конек. Единственное отличие в том, что для поддержки покрытия и установки оконной рамы устанавливаются вертикальные балки – стропильные ноги. По высоте рама ограничивается двумя горизонтальными балками. После установки скатов и соединения их со стропилами основной части крыши получают готовый каркас слухового окна.

Соединения рекомендуется осуществлять не врубками в древесине, а надежными металлическими соединительными элементами – анкерами и болтами. Нарушение целостности материала приводит к ослаблению их несущей способности.

Все работы должны производиться с предельной точностью, так как усиленная ветровая нагрузка будет всегда направлена на попытки разрушения конструкции. Еще один деструктивный фактор – возникновение завихрений воздуха в углах. Их следует дополнительно укреплять и изолировать от попадания ветра и дождя.

По завершении установки каркаса его в обязательном порядке проверяют на соблюдение вертикального и горизонтального положения. Любой перекос может стать фатальным, так как приложенная к конструкции нагрузка очень большая.

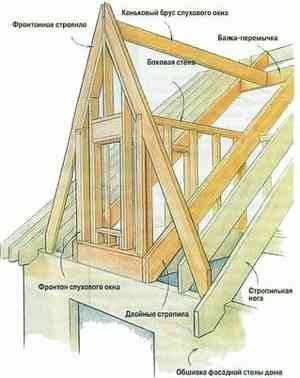

Схема монтажа каркаса слухового окна.

Следующий шаг – монтаж конька и стропильных ног. Для того чтобы в точности соблюдать все размеры, их вырезают по предварительно изготовленному шаблону.

Кровельный материал устанавливается одновременно с основными работами по перекрытию всей крыши. Боковые стенки конструкции обшивают влагостойкими материалами

Особое внимание отводят местам стыка слухового окна с наклонной плоскостью кровли. Эти швы обрабатывают герметиком, изолируют, используя прижимные планки, полимерные мембраны. Если вы хотите сделать боковые стенки деревянными, то кровельные доски крепят к обрешетке, которая закреплена на стропилах с шагом 500-550 мм

В зависимости от вашего пожелания обшивка может иметь вертикальное, горизонтальное или наклонное направление установки. Иногда эти способы комбинируют, чтобы разнообразить внешний облик дома

Если вы хотите сделать боковые стенки деревянными, то кровельные доски крепят к обрешетке, которая закреплена на стропилах с шагом 500-550 мм. В зависимости от вашего пожелания обшивка может иметь вертикальное, горизонтальное или наклонное направление установки. Иногда эти способы комбинируют, чтобы разнообразить внешний облик дома.

Вследствие постоянного действия ветра покрывать боковые стенки конструкции штукатуркой не стоит, так как от небольших движений и вибрации она будет разрушаться. Лучше облицевать их изнутри деревянной вагонкой.

Как бы надежно ни была сделана гидроизоляция, все равно существует риск попадания воды на чердак через мелкие щели по периметру слухового окна. Чтобы уменьшить этот риск, вокруг места «врезки» конструкции в кровлю делают так называемый воротник из кровельной листовой стали. Он служит для отвода в сторону воды и по своему строению является аналогом металлического подоконника.

В последнюю очередь осуществляется монтаж оконной рамы. Она должна иметь специальные жалюзи, которые будут обеспечивать постоянный приток свежего воздуха, одновременно с этим противодействуя попаданию внутрь чердака дождя и снега. Так как жалюзи будут открыты постоянно, их можно оборудовать изнутри мелкой противомоскитной сеткой, чтобы избежать нашествия насекомых в теплый период.

Важно понимать, что слуховые окна предназначены прежде всего для проветривания пространства под крышей и компенсации внешнего атмосферного давления, а уже потом – для выполнения декоративных функций. Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими. Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими

Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими.

Прежде чем построить дом, следует составить детальную схему не только стен и внутренних помещений, но и крыши, произвести расчеты надежности конструкций. Только так вы получите гарантию длительного срока службы своего жилища и отсутствие проблем с его эксплуатацией.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

  1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
  2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Наша продукция

Кровельные работы Изготовление и монтаж фальцевой кровли любого уровня сложности

Лист алюминиевый и профнастил Листовой прокат из алюминия, алюминиевый профнастил

Лист оцинкованный Листовой прокат из оцинкованной стали, широкий выбор раскроев и толщин

Гофролист оцинкованный Гофрированный лист из оцинкованной стали. Широкий выбор

Профнастил Профнастил всех видов и толщин. Большой выбор цветов. Доставка на объект!

Оцинкованная сталь с полимерным покрытием Все цвета RAL. Лист, рулон, профнастил

Оцинкованный профнастил для забора Большой выбор цветов. Доставка на объект!

Водосточные системы Водостоки оцинкованные. Производство, доставка, монтаж

Кровельные системы безопасности Ограждения, снегозадержатели и т.п.

Гидро-пароизоляция Тайвек Софт, Ютафол, Изоспан и т.п.

Мансардные окна Три способа устройства

Несмотря на то что для освещения мансарды придуманы мансардные окна, люкарны по-прежнему проектируют довольно часто, особенно в домах, выполненных в традиционном архитектурном стиле. С точки зрения конструкции-это не самый сложный элемент для выполнения. Поэтому имеет смысл ознакомиться с разными возможными решениями.

Люкарна

— это вид деревянной надстройки на крыше, в которой окно размещено вертикально. В зависимости от того, какова его ширина, в плоскости кровельного ската выполняется проем определенного размера. Это, в свою очередь, подсказывает различные способы его выполнения.

Это самый простой способ выполнения люкарны, поскольку не понадобится изменять несущую конструкцию крыши. Он применяется в тех случаях, когда ширина люкарны может быть меньше расстояния между стропилами. Это означает, что окно чаще всего будет занимать всю фасадную поверхность люкарны, а его ширина не будет слишком велика — как правило, 60 или 90 см. Этот размер окна обычно не обеспечивает достаточного количества света в мансарде, и поэтому часто проектируют несколько малых люкарн, расположенных рядом.

Конструкция люкарны, помещающейся между стропилами, исключительно простая, поскольку ее стенки — это лишь несколько досок, вверху прибитых к нарож-никам, то есть укороченным стропилам (в данном случае — балкам, образующим перекрытие над лю-карной), а внизу — к стропилам крыши, между которыми, собственно, она устраивается. Достаточными будут доски толщиной 38 мм и шириной 10 или 14 см, расположенные с шагом в 60 см, так же как и в каркасном деревянном доме. Такая конструкция настолько легкая, что для ее опирания чаще всего нет необходимости применять более толстые или сдвоенные стропила.

Прекрасным способом, обеспечивающим жесткость каркаса люкарны, является обшивка его с наружной стороны влагостойкой фанерой (толщиной минимум 9 мм, лучше 12 мм) или OSB-плитами (толщиной минимум 12-15 мм).

Помещение с люкарной будет комфортным, если ее ширина составляет больше половины длины стены, на которой она расположена, поскольку в этом случае есть возможность разместить два окна (или одно большое), чтобы дневной свет проникал практически в каждый угол. Кроме того, этот способ устройства позволяет значительно увеличить площадь в мансарде, где под скатами можно стоять в полный рост (то есть там, где высота помещения больше 190 см). Но такая большая ширина люкарны (обычно превышающая 180 см) связана с существенными изменениями в конструкции крыши из-за того, что придется перерезать одно или два стропила и осуществить замену.

Обязательным является также усиление крайних стропил — как правило, за счет их удвоения. Конструкция такой люкарны похожа на предыдущий тип — с той лишь разницей, что кровля обычно имеет два ската, а для устройства подвесного потолка люкарны часто используют удлиненные ригели конструкции крыши. Конструкцию люкарны можно выполнить в соответствии с принципами строительства каркасного дома из досок толщиной 38 мм и шириной 10, 14 см или же традиционным способом, с применением классических столярных и плотницких соединений, из брусьев толщиной минимум 5 см.

При люкарнах более широких, чем тройной шаг стропил, в обязательном порядке необходимо провести расчеты и спроектировать конструкцию, усиливающую конструкцию крыши. Иногда достаточно только замены и усиления стропильной ноги, но порой могут понадобиться также дополнительные стойки и прогоны. Поэтому каждый такой случай необходимо рассматривать индивидуально. В процессе работы над проектом решение об этом принимает конструктор.

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

  1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
  2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
  3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
  4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

  • С фронтоном в плоскости сооружения без боковых стенок.
  • С фронтоном в плоскости сооружения с боковыми стенками.
  • С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши

Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Виды люкарн ↑

Люкарны классифицируют по следующим параметрам:

  • по конструктивным особенностям;
  • форме;
  • материалу.

Различные конструкции ↑

В качестве примера рассмотрим три самые распространенные.

Плоские

Задача люкарны с плоской крышей (наклон не более 15°) – обеспечить приток наибольшего объема света и воздуха в подкровельное пространство. Учитывая достаточно маленький уклон для отведения излишков воды устанавливают водосточные желоба. Этот же параметр влияет на выбор материала для покрытия, например, черепица в этом случае не подходит. Более уместным будет покрытие металлом, цинком, медью и алюминием.

Односкатная

Люкарна с одним скатом считается самым простым вариантом. Эта конструкция имеет плоскую крышу с углом наклона чуть меньше наклона основной кровли. Помимо того, что это простейший вариант устройства, он и довольно рентабельный. Подобная конструкция позволяет получить большее пространство, нежели двухскатная, имеющая ту же ширину. И чем наклон ската меньше, тем пространство получается больше. Единственное, о чем не следует забывать, проектируя односкатную люкарну – обеспечить надлежащий сток воды. В зависимости от поставленных декоративных задач, крыша односкатной люкарны может иметь прямоугольную или трапециевидную форму.

Выбирая конструкцию такого окна, надо учитывать, что большая односкатная смотрится не совсем изящно.

Двухскатная

Такая люкарна по конструкции сложнее односкатного варианта, к тому же ее строительство обходится дороже. По форме ее крыша может быть островерхой или закругленной, а дождевая вода в этом случае будет стекать по обеим сторонам. При таком устройстве люкарна «съедает» высоту потолка, то есть основная часть площади, образующейся при ее устройстве не может использоваться как жилая.

Форма и размеры ↑

К проектированию таких конструкций не предъявляется жестких ограничений. Расположение, которое могут иметь слуховые окна, размеры, больше зависят от индивидуального видения проектировщика и назначения – выполняет ли оно декоративную роль или практическую. Тем не менее, поскольку крыша со слуховыми окнами имеет давнюю историю, за эти годы были выявлены определенные закономерности. На их основе был разработан ряд требований. Нормы, в частности, предусматривают, что:

  • их установка возможна на кровлях с уклоном, начиная с 35⁰;
  • минимально допустимый размер открывающихся створок составляет 60х80 см, соответственно, размер люкарны может быть не больше 120х80 см;
  • они не должны располагаться достаточно близко от конька, карнизов и фронтонов;
  • шаг оконных проемов должен составлять как минимум 0,8 м, в противном случае усложняется монтаж покрытия кровли и профилактический осмотр крыши, в этих местах образуются снежные мешки.

Треугольное чаще всего можно встретить в частном строительстве. В качестве боковых стен в этом случае выступают скаты крыши люкарны. Слуховое окно гост 12506 81 с треугольным проемом имеет свои преимущества. Внешне очень привлекательные и элегантные, они могут располагаться на довольно высоком уровне, а малое количество примыканий с главной крышей уменьшает объем гидроизоляционных работ. Для этих люкарен очень важен правильно рассчитанный размер, она не должна быть ни чересчур маленькой, ни чересчур большой. Наклон должен быть примерно в тех же пределах, что и главная кровля. Вопрос получения полезного пространства на мансарде в этом случае второстепенный, главное, обеспечить по-возможности большую освещенность и приток свежего воздуха.

Но при этом надо знать, что если не вывести фасадную часть люкарны вровень с фасадом строения, то внутренняя освещенность мансарды пострадает.

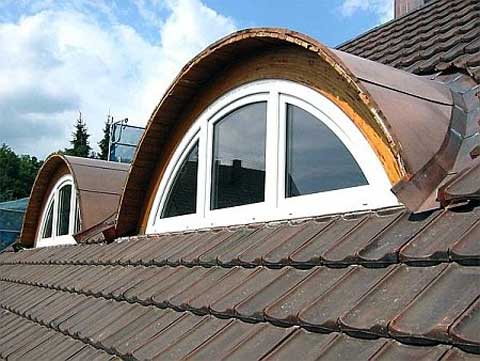

Люкарны имеют не только форму многоугольника. В эпоху барроко самыми популярными были слуховые круглые, а сегодня их заменили более оригинальные по дизайну полукруглые конструкции. Полукруглое слуховое окно известно под разными названиями:
