Крепление через продольное соединение
Чтобы увеличить недостаточную длину бруса, плотники рекомендуют использовать соответствующую технику. Подобрать способ продольного соединения несложно, так как стыковать брус позволяют следующие методы:
- В полдерева.
- Шип со шпонкой.
- Коренной шип.
Торцы каждого изделия необходимо пропилить, сделав пазы для стыковки брусьев. Надежность сборки обеспечивается за счет применения шипов со шпонками. Сращивание бруса по длине является высококачественным и надежным, оно осуществляется по аналогии с угловым способом, позволяющим срастить брус.
Удлинение бруса методом продольного коренного шипа связано с вырубкой на торце одного изделия паза, а другого — шипа. Наибольшая прочность крепления достигается путем придания шипу и пазу трапециевидных форм.
Любой из представленных и обрисованных методов возведения построек из дерева обладает своими особенностями. Но есть общие советы, которые подходят при использовании любой техники сборки. Брус нужно скруглять с наружной стороны, чтобы предупредить застаивание дождевой или талой воды в пазах. Места соприкосновения элементов должны быть идеально выровнены и отшлифованы. Обеспечить дополнительную плотность конструкции позволяет промазывание соединения смесью смолы с песком.
Соединения в длину
Стандартный максимальный размер бруса – 6 метров в длину при разном сечении. Этого часто не хватает, чтобы возвести стены большого дома, установить стропила или уложить балки перекрытия. Приходится сращивать 2, а то и 3 элемента в продольном направлении. И одно дело, когда это венец, имеющий под собой опору в виде фундамента или нижележащего венца, и другое – если такой опоры нет. Приходится решать, как срастить брус по длине, чтобы выдержать нагрузку не только от собственного веса, но и от опирающихся на него конструкций.
Подобные задачи решаются способами, аналогичными уже описанным. Просто крепление выполняется не под углом, а вдоль балок.

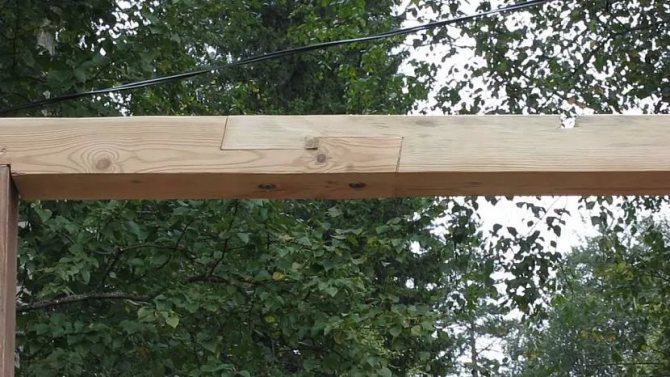

При строительстве навесов, беседок и прочих подобных сооружений сращённый брус может не иметь под собой опоры Источник i.ytimg.com

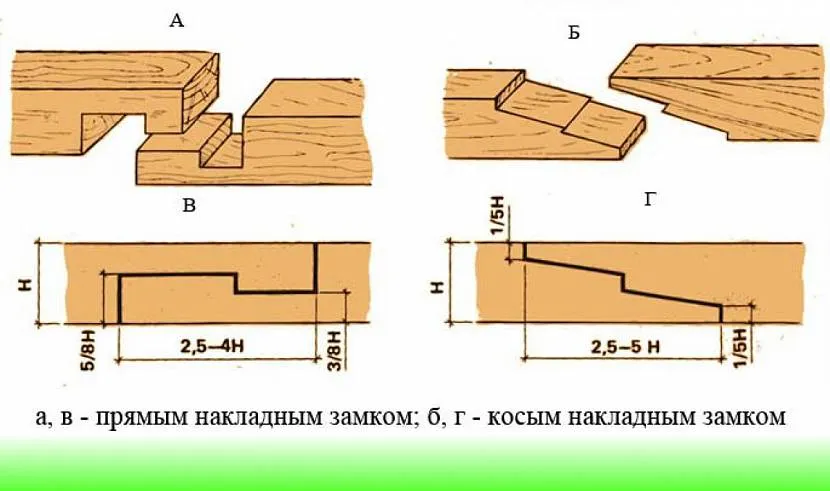

Прямой и косой замок Источник i1.wp.com
- Коренной шип. Это тот же вид соединения, который был описан в предыдущей главе. Шип может быть как прямоугольной, так и трапециевидной формы. Трапеция гораздо надёжнее, так как предотвращает колебания в горизонтальном направлении.
- На шпонку. Если при устройстве коренного шипа на торце одного бруса формируется шип, а в другом выбирается паз, то в этом случае делают два паза, балки укладывают встык, а в получившееся отверстие забивают шпонку, повторяющую его форму. Её предварительно обмазывают столярным клеем или клеем ПВА, чтобы увеличить прочность стыка.
Изготовление замковых соединений заметно упрощается и ускоряется, если не размечать каждый брус по отдельности, а сделать шаблон из тонкого и плотного листового материала.
Рубка срубов из бруса

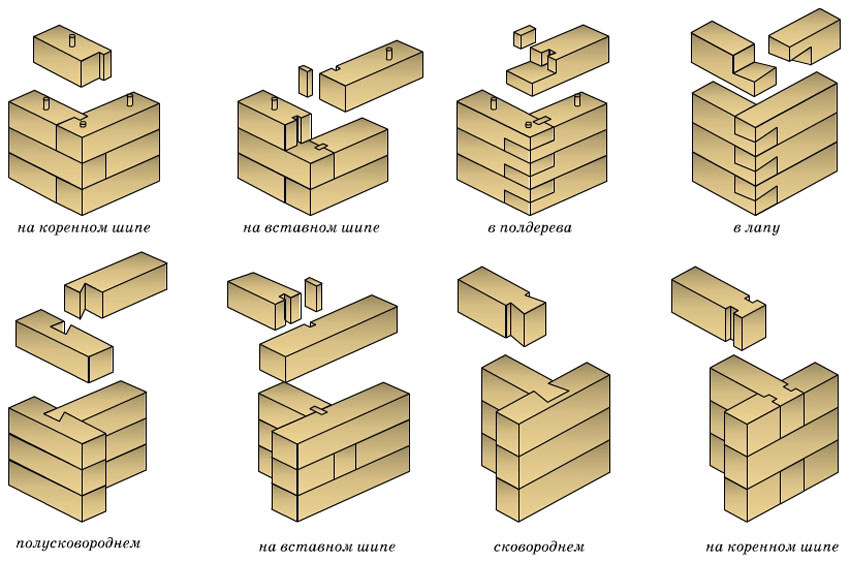

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева». Единственное название, которое не может быть использовано – «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.
Однако существуют способы угловых врубок, присущие только этому виду строительного материала – «на шипах» (коренных или вставных).
Соединение брусьев в срубе (с остатком или без остатка) называют стыковкой. Рассмотрим основные способы стыковки.
Стыковка бруса с остатком

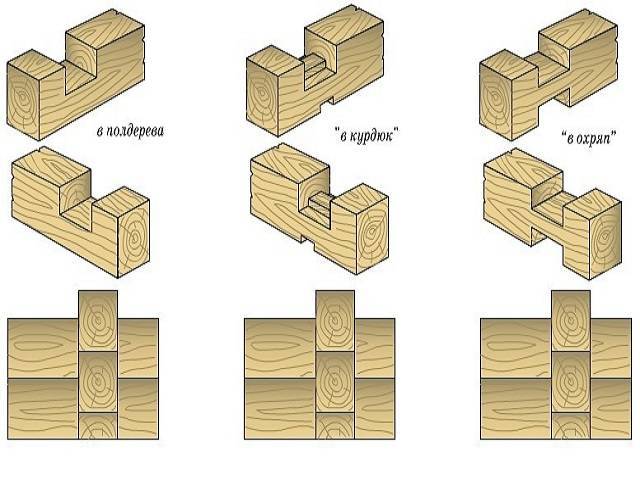

«В полдерева»
Соединение «в полдерева»
Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.
«В курдюк»
Соединение в курдюк
Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.
«В охряп»
Соединение в охряп
Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.
Стыковка бруса в углу без остатка
При строительстве домов и бань из бруса без остатка традиционными являются типы замков «в полдерева» (с ровными параллельными гранями), и «в лапу» (с гранями, имеющими форму трапеции). Второй тип соединения немного сложнее, но он гарантирует большую защиту угла от сквозняков.
Соединение бруса: а — в полдерева, б — в лапу

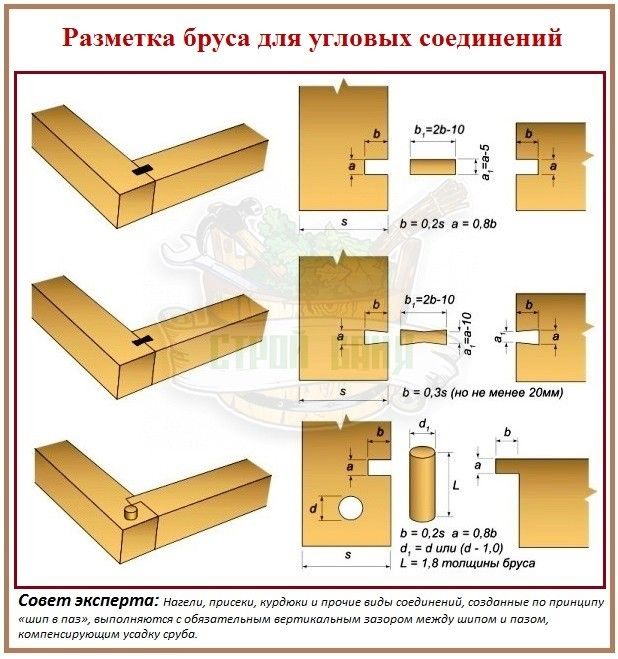

Соединения на шипах (в теплый угол)
При таком способе выпиливания бруса вставленный в паз шип защищает угол от промерзания и продувания за счет образующегося воздушного замка. Соединение бруса «в теплый угол» само по себе гарантирует отсутствие щелей, а эффективным дополнением является пробивка всех стыков джутом.
Рубка «в теплый угол» — наиболее часто используемый способ стыковки брусьев в России.
Прямой шип
Соединение в теплый угол — прямой шип
Прямой шип применяют при возведении построек со стеной, равной длине бруса. При рубке сруба следует учитывать, что размер паза определяется размером шипа, то есть необходимо соблюдать баланс. Если шип будет большим, то и паз, соответственно, тоже должен быть таким же. Слишком глубокий паз может ослабить брус, что скажется на прочности соединения, поэтому перед рубкой должны быть проведены тщательные расчеты.
Правильно сконструированный угол хорошо противостоит ветровым и другим нагрузкам.
Равномерность усадки сруба из бруса дает гарантию сохранения слабой части бруса в углу.
Половина ласточкиного хвоста
Соединение в теплый угол — половина ласточкиного хвоста
Отличительной чертой данного типа замка является шип шириной до 5 см, имеющий форму конуса. Конус надежно удерживает брусья, что делает сруб более прочным. Ограничение размеров шипа устанавливается для того, чтобы в процессе усадки брус, в котором сделан паз, не трескался.
Изготовление шипа «половина ласточкиного хвоста» для специалиста не представляет особой трудности. Для ускорения работы допускается использование шаблона. Такое соединение применяется в случае, когда длина стены превышает длину бруса.
Угловой шип
Угловой шип треугольной формы применяется достаточно редко, так как узел получается менее прочным, хотя в нем отсутствуют сквозные щели. Технология выпиливания углового шипа не имеет отличий от тех, о которых говорилось выше. Строителю, имеющему навык работы с бензопилой, достаточно осуществить небольшой поворот ее шины, чтобы получить этот вид соединения.
Преимущества технологии
Метод такого соединения, как тёплый угол, в самом деле, оказывает существенное влияние на разные аспекты строительства и эксплуатации, а именно:
- при качественной сборке примыкания углов стен получается настолько прочным, что можно обойтись без межвенцовых утеплителей;
- зданию, возведённому по такой технологии, не грозят силовые нагрузки и воздействия в виде сдвигания почвы или землетрясений, так как оно упрочняется в несколько раз;
- подобный способ исключает такие неприятные моменты, как коррозия, грибок, плесень, проникновение насекомых во внутренние помещения;
- значительно сокращены затраты на крепёжные детали, поскольку эта фурнитура неактуальна при креплениях с остатком;
- заготовленные заблаговременно брусья с выпиленными на них пазами и шипами позволяют быстро провести сборку.
Фиксация в зависимости от типа основания
Из других публикаций нашего портала вы уже знаете, что в строительстве есть несколько видов фундаментов, каждый из которых отличается не только конструктивными особенностями, но и местом, где их лучше всего устанавливать.
Зависит это от различных факторов, среди которых преобладает структура грунта на участке и цена всех работ, так как не секрет, что земляной этап при возведении дома может превысить половину суммы проекта.
Как прикрепить брус к фундаменту на анкер-дюбель
Плитное и ленточное
Перед работой на плитном фундаменте нужно произвести подготовку:
- просверлить в плите отверстия на расстоянии 500 мм между их центрами;
- вставить в них болты с контргайками;
- сделать соответствующие по диаметру и на таком же расстояния в брусе отверстия, пока фундамент застывает.
- Проверьте горизонтальность верхней плоскости фундамента и убедитесь, что на ней нет впадин (заделайте их) или неровностей (счешите их);
- Закройте основание гидроизоляционным слоем, для чего отлично подходит обычный рубероид;
- Установите на шпильки деревянный венец и зафиксируйте его контргайками.
Как закрепить брус к фундаменту с помощью шпильки
К ленточному основанию крепление бруса производится аналогично. Отличие состоит лишь в том, что не нужно устанавливать болты в верхнюю часть фундамента, используется дюбель. При этом каркас дома следует подготовить и собрать заранее.
Свайное
При жесткой фиксации инструкция процесса следующая:
- вставьте в отверстия под шпильки сбоку на сваях П-образные оголовки;
- нарежьте из бруса заготовки;
- установите в отверстие оголовка балку и зафиксируйте ее шпилькой;
- вмонтируйте оголовки в сваю, для чего сначала положите на них брус, подложив под него угловые скобы, а затем приварите их к сваям;
- снимите бревно и приварите на скобы оставшиеся оголовки;
Как производится крепление бруса к фундаменту анкерными болтами
Данный способ дает возможность проводить сборку здания гораздо быстрее, так как в процессе используют нижний ярус строения.
По окончанию работ, связанных с установкой и фиксацией бревна к фундаменту, можете начинать возводить стены. При этом следует помнить, что венцовый брус должен быть полностью высушенным, чтобы не было деформации каркаса дома в дальнейшем.
Правила выбора соединения в зависимости от типа нагрузки
Наиболее просты торцевые соединения, их применяют при необходимости нарастить деталь. Лучше всего такие соединения переносят нагрузку сжатия, однако при вырубке замков специальной формы можно достичь хорошего сопротивления скручиванию, растяжению и изгибу. Стандартный вариант торцевого соединения — с подрезкой на половину толщины обеих деталей. Срез может быть прямым или косым, при необходимости препятствовать изгибу, растяжению или скручиванию на конце каждого среза нарезают шип или тупой угол, либо делают срез ступенчатым, образуя своего рода «замок».

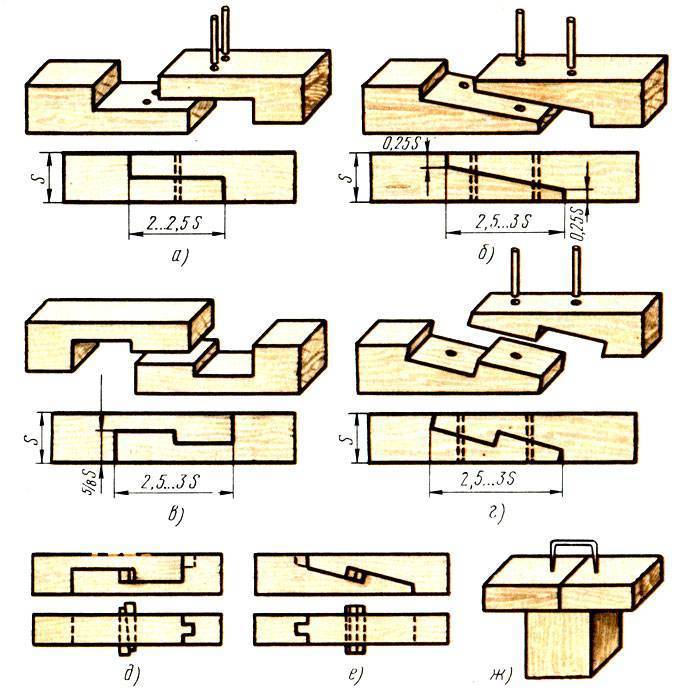

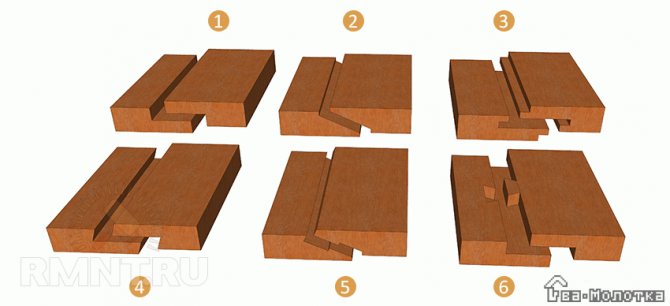

1 — прямая накладка вполдерева; 2 — косая накладка; 3 — прямая накладка со ступенчатым стыком; 4 — накладка вполдерева с косым стыком; 5 — косой накладной замок; 6 — соединение вполдерева с косым шипом
Угловые и боковые соединения применяются для соединения прямых деталей в ферму или каркас. Обычно эта часть конструкции опорная, поэтому основные нагрузки приходятся на смещение и сжатие. Если конструкция испытывает статичную предусмотренную нагрузку, на одной из деталей нарезают прямоугольный шип, а на другой — паз или проушину соответствующих размеров. Если возможно действие на разрыв конструкции, шип и паз нарезают в форме трапеции.
Угловые соединения: 1 — с открытым сквозным шипом; 2 — с глухим закрытым шипом; 3 — со сквозным косым шипом
Накладные крестовые и Т-образные соединения используют, как правило, для дополнительных связей между ответственными деталями конструкции. Основная нагрузка в них — на сжатие, смещение и разрыв. Первые два типа нагрузки устраняются подрубкой в полдерева или меньше с последующим совмещением деталей. Плечи зарубок принимают основную нагрузку на себя, остается лишь закрепить соединение шурупами или накладными скобами. В ряде случаев для укрепления связи используют шкант или вырубают шип с клином.
1 — крестовое соединение накладкой вполдерева; 2 — крестовое соединение с посадкой в одно гнездо; 3 — Т-образное соединение с потайным косым шипом; 4 — Т-образное соединение с прямой ступенчатой накладкой
Отдельный тип соединений — ящичные. Предназначены они для соединения досок под прямым углом. Обычно для ящичного соединения на каждой доске нарезают зубья, ширина которых равна расстоянию между ними. На разных досках зубья нарезаны со смещением, поэтому при соединении угол из досок выглядит как одно целое. Зубья также могут иметь клиновидную форму, препятствующую разрыву угла в одном направлении, либо скрепляются дополнительно клеем или гвоздями.
Ящичные угловые соединения: 1 — с прямыми сквозными шипами; 2 — с косыми сквозными шипами
5 этап. Строительство стен дома из профилированного бруса

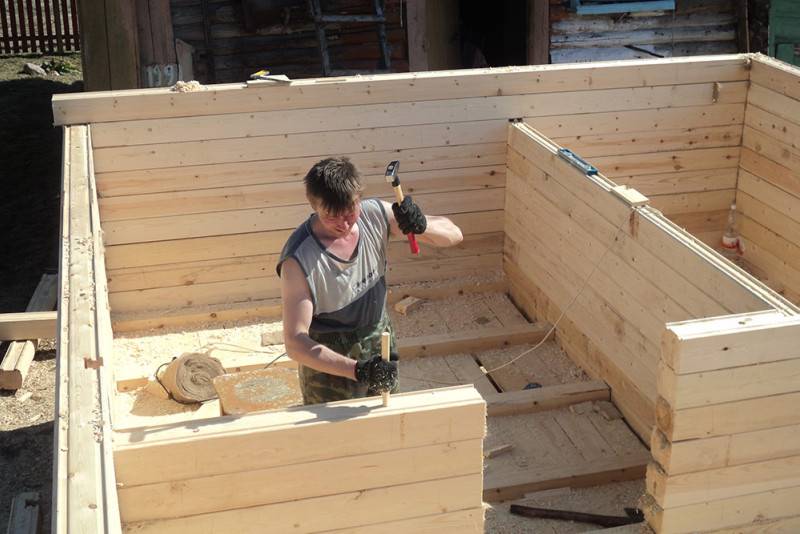

Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда
Особенное внимание следует уделить трем аспектам:
1. Сращивание бруса по длине.
Виды сращивания представлены на картинке.
Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса
2. Угловое соединение бруса (ГОСТу 30974 — 2002).
Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.
Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.
Соединение (рубка) бруса в «теплый угол»«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.
Варианты, как сделать теплый угол из бруса

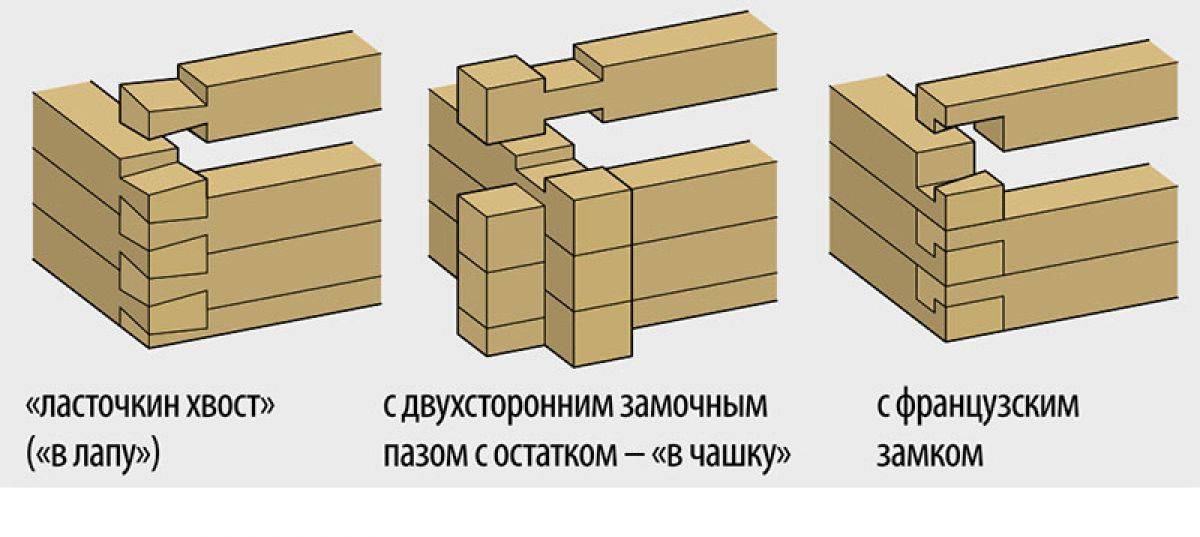

Соединение бруса в «ласточкин хвост»1. Ласточкин хвост
Соединение бруса «полуласточкин хвост»2. Полуласточкин хвост
Сборка бруса в «чашу» (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.
Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.
Способ рубки в коренной шип (теплый угол из профилированного бруса)
Способ сборки угла деревянного дома из бруса в «теплый угол»
Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.
Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.
3. Формирование простенка
Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).
Способы (виды) крепления/соединения деревянного бруса:
Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;
Шиповое соединение бруса в «ласточкин хвост» (схема + чертеж с обозначением мест стыковки)ласточкин хвост;
Материал подготовлен для сайта www.moydomik.net
Сборка бруса в «чашу» (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).
Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.
Крепление бруса нагелями
Соединяются венцы между собой с использованием деревянных нагелей.
Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.
Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.
Нагели помимо усиления узла препятствуют скручиванию бруса.
При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.
Установка нагелей в брусе:
- нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
- одним нагелем соединяются только два бруса;
- сверление бруса под нагель выполняется строго вертикально;
- устанавливаются нагели со смещением относительно друг друга;
- расстояние между нагелями в брусе на удалении 1,5-2 метра;
- влажность нагеля должна соответствовать влажности бруса;
- загоняется (забивается) нагель киянкой;
- длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.
Схема монтажа нагелей в брусе
Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.
Пружинный узел для бруса
Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»
Пружинный узел «Сила» для профилированного бруса
Выбор схемы сращивания в зависимости от нагрузки на готовое изделие
Если изделие будет подвергаться только сжиманию, то достаточно применить самый простой вид сращивания, соединяя детали внакладку (косыми или прямыми срезами). Чтобы повысить стойкость изделия при боковых нагрузках, применяется соединение типа накладного замка. При этом делается накладка с применением скошенных торцов или с торцевым шипом. Для изделий, рассчитанных на растягивающие нагрузки, применяют соединения накладной замок (зубчатый или простой). Для его выполнения на соединяемых заготовках вырезают углубления и выступы. Схема зубчатого накладного замка позволяет достичь высокой прочности соединения, которая выдерживает сжимающие, растягивающие и боковые нагрузки.
Соединение «двойной сковородень» — прямая накладка с шипом, называемым ласточкин хвост. Показывает высокую прочность при разных нагрузках – боковых смещениях, растяжении и сжатии.
Схема соединения «сдвижной замок» в виде накладки со скошенным упором способна придать прочность изделию, подвергающемуся растяжению и поперечным нагрузкам.
Существует схема, при которой добиваются повышенной жесткости конструкции накладных замков, вбивая дополнительные клинья между выступами. Называют такие замки натяжными. Делают их либо разъемными, либо склеивают. Разъемные натяжные замки следует проолифить или покрасить, что поможет защитить замок от влаги.
Какие шканты выбрать
Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:
- На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
- Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.
Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.
Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.
Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.
Наггельные / шкантовые соединения
Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).
Сборка нагельного соединения
1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.
2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.
Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.
3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.
4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.
5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.
Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.
6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.
7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.
Нагели
У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.
Использование центриков для разметки нагелей
Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.
Использование кондуктора для нагельного соединения
Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.
кондуктор для наггельных соединений
1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.
2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.
3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.
4. Установите на сверле ограничитель глубины сверления в требуемом месте.
Сплачивание
Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.
Нагеnьное соединение аккуратное и прочное.
Соединительный крепёж
С появлением современного крепежа из прочной легированной и оцинкованной стали упростились многие строительные процессы, в том числе и устройство надёжных соединительных узлов в конструкциях из бруса. Одни из них применяются уже давно, и традиционно пользуются популярностью. Другие появились сравнительно недавно, поэтому могут быть неизвестны людям, профессия и интересы которых не связаны со строительством.
Традиционные крепёжные элементы
Самыми простыми, надёжными из них являются шканты или нагели, изготовленные из твёрдой древесины. Они идеально сочетаются с основным материалом, не вызывая его деформацию, растрескивание или гниение. В сочетании с клеевыми составами они позволяют осуществлять прочное крепление.

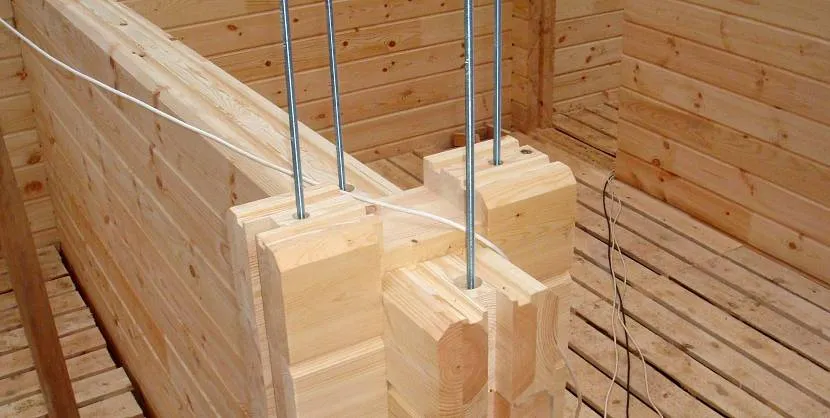

Сборка сруба на стальных нагелях Источник remontik.org
Нагели бывают и металлическими. Их главное достоинство – высокая прочность и долговечность, поэтому их часто используют для скрепления брусовых венцов по вертикали.
Гвозди и скобы, которые раньше были едва ли не единственными видами крепежа для дерева, сегодня стараются не использовать при строительстве капитальных зданий, так как чёрный металл, из которого их изготавливают, несовместим с деревом. Он легко поддаётся коррозии, портя древесину и постепенно разрушаясь. По этой же причине не рекомендуется применять самодельные нагели, нарезанные из арматурных прутьев.
Современные крепёжные изделия
Очень разнообразный крепёж изготавливают из стального перфорированного проката толщиной не менее 2 мм с антикоррозионным покрытием. Из него делают:
пластины разной длины и ширины с отверстиями под саморезы и анкеры. Большой ассортимент типоразмеров позволяет решать такие задачи, как соединить брус между собой по длине 150 на 150, скрепить стропила в коньковой части или усилить провисающий стык без нижней опоры;

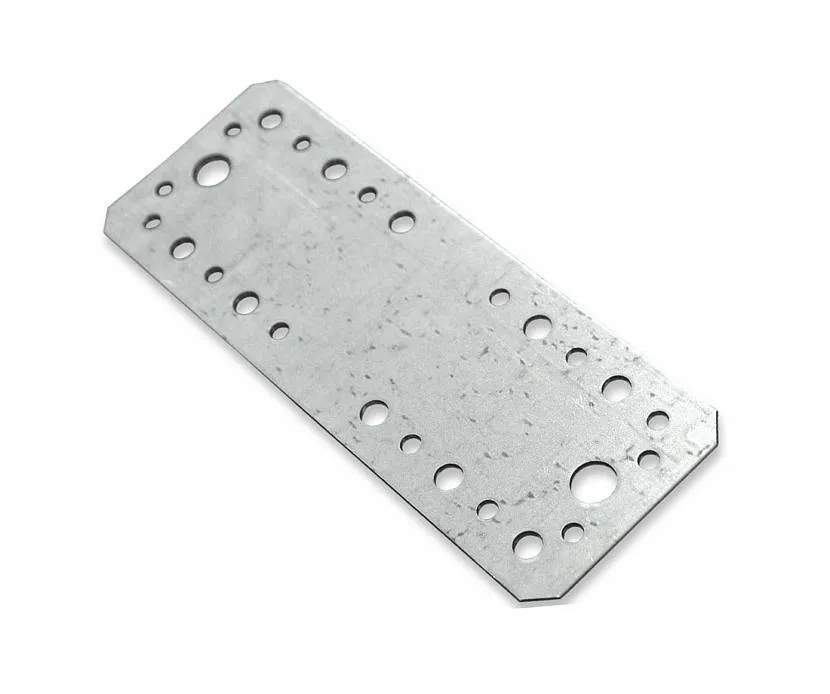

Соединительная оцинкованная пластина Источник www.sibwindows.ru
Виды сращивания бруса в длину
Для сращивания бруса длиной более 6 м (длина стандартного материала) своими руками используют виды соединений:
- Шип на шпонках (продольный).
- Замок косой.
- Коренной шип (продольный).
- Сращивание в пол дерева.
- Прикладывание
Соединение в шип на шпонках
Соединение в шип на шпонках — это один из самых прочных вариантов сращивания бруса под строительство дома из бруса. Механизм соединения в длину этим способом заключается в следующем: в двух брусьях выпиливаются идентичные пазы. После укладки выпиленного материала друг к другу выпиленными элементами в паз вбивается шпонка.
Шпонка — это вставка клин, который изготавливают из твердой древесины или металла. Для бруса подходит шпонка из дерева, например, осины. Попадая в выпиленный паз, шпонка плотно соединяет два элемента.
Форма шпонки может быть различна: призматические, прямоугольный, «ласточкин хвост» прямые и с зазубринами.
Соединение в косой замок
По сложности соединение бруса в «косой замок» одно из самых сложных. Выполнить такое самостоятельно без знаний не получится. Но крепость такой связки превышает многие. В компаниях, выполняющих подобные работы, не афишируют такой вид, так как производительность работ упадет в разы.
Выполняется соединение путем выпила с двух торцов бруса косых с определенными изгибами под углом с полным соответствием размеров. Получается как бы шип и паз, которые образуют замок. Затем эти две выпиленные части накладываются одна на другую, соединяя брус. Дополнительно соединение крепится двумя деревянными нагелями.
Соединение в коренной шип
Это тоже замочное соединение, которое выполняют профессионалы. Для такого сращивания выпиливаются на одном торце бруса шип, на другом паз. Их выпиливают под углом в 45 градусов. От предыдущего отличается формой узлового соединения. Подобное соединение используют для углов сруба. Шип и паз напоминают трапецию («ласточкин хвост»). Укрепляется дополнительно нагелями. При таком соединении брус не будет смещаться горизонтально один от другого.
Сращивание «пол дерева»
При сращивании в «полдерева» в брусе выпиливается угол на половину сечения. В одном выпил с углом вниз, в другом вверх. Их соединяют путем накладывания одного бруса на другой. Минус такого соединения в том, что материал теряет часть своей толщины в месте соединения, а значит, качественные характеристики бруса падают.
Для придания прочности соединение укрепляют нагелями из дерева или железа, можно использовать также железные скобы. Такое соединение простое по конструкции и сделать его можно своими руками.
Сращивание путем прикладывания
Это самый простой способ соединения двух звеньев бруса между собой. Для этого брус прикладывают торцами к друг другу и сращивают железной строительной скобок. Дополнительная прочность достигается нагелями, на которые вколочены в предыдущий ряд из бруса и на месте соединения у стыка их 2.
Основные виды рубки без остатка

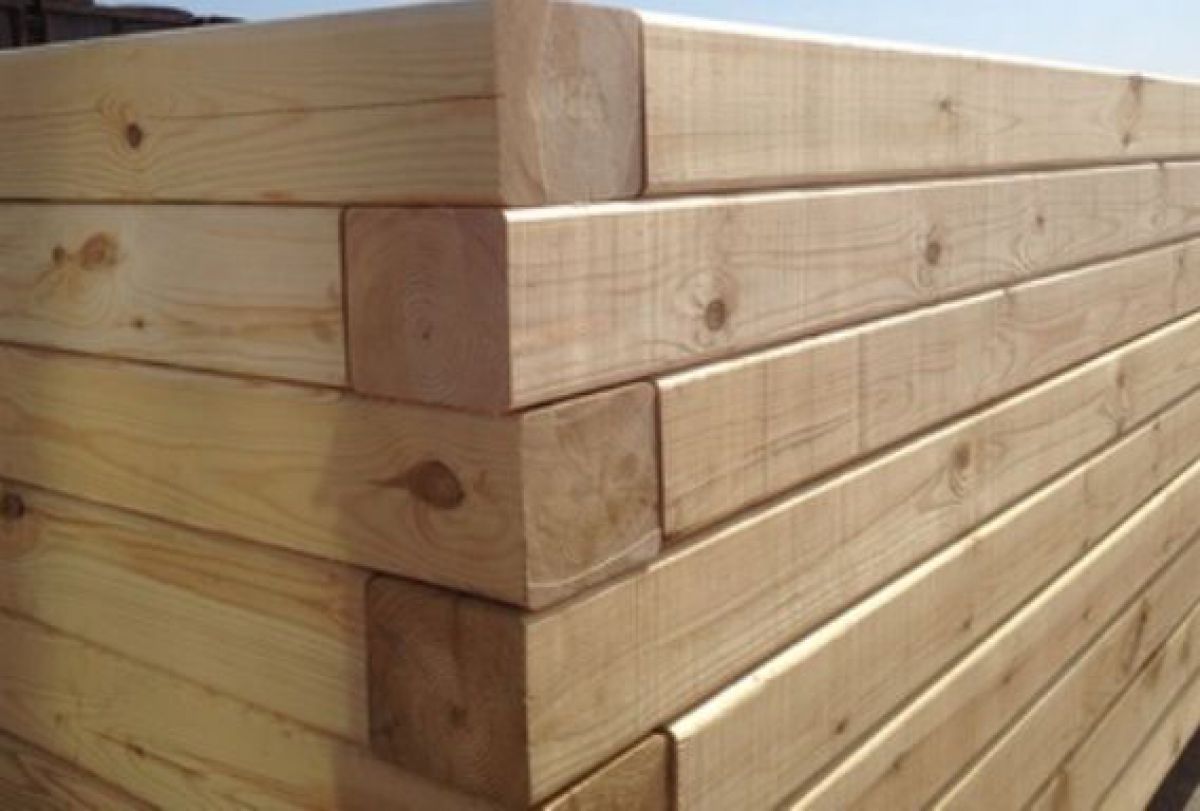

В отличие от способов соединения бруса в углах с остатком, без него доски не выпячиваются за стену, что помогает расходоваться материалу меньше. Угол сам по себе получается ровный — можно не проводить отделочные работы. Но виды соединения бруса без остатка менее надежные: плохо защищают в морозы. При работе данное соединение всегда утепляется.
Рубка встык без остатка
Доски укладываются друг на друга в шахматном порядке, уже вырезанные в небольшом смещении. Соединение бруса между собой в стыке происходит посредством нагеля, скоб, металлических приспособлений. Если не сделать крепления — вырезанные венцы будут постоянно смещаться.
Рубка в полдерева
Соединение бруса в полдерева выполняется легко: делается 2-мя пропилами бензопилой. Такая состыковка редко применяется в брусовых домах, чаще она используется в работе с бревном. Чтобы добиться идеального стыка на поверхности, нужен опыт с бензопилой, в противном случае после укладки бруса углы будут продуваться. Чтобы придать соединению жесткости, его нужно скрепить шкантом (цилиндрический стержень).
Соединение в теплый угол (в коренной шип)
В прямом соединении в 1-ом брусе вырезается шип, в другом — паз. Такой метод не имеет прямого продува. В пространство между шипом и пазом вкладывается утеплитель. Если сделать шип длиннее на 5 мм, тогда у вас получится щель (ее легко устранить). Шип делается 2-мя пропилами. Паз делается с помощью 2-х пропилов бензопилой. Потом в щель вбивается топор, с помощью которого откалываются части между пропилами.
Крепление брусьев нагелями

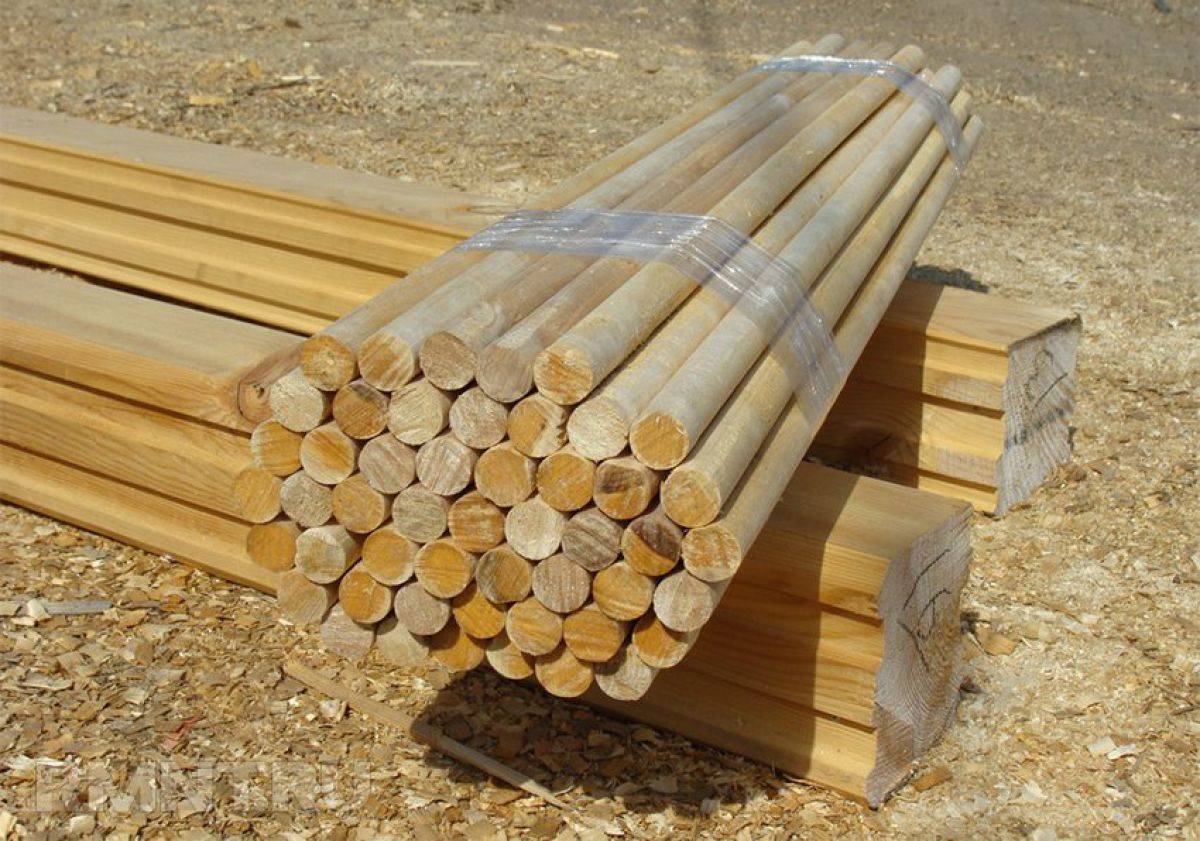

Нагель из себя представляет деревянный цилиндр. Он используется, чтобы скреплять брус (бревна) между собой: препятствует смещению бруса по горизонтали, не мешая усадке по вертикали. При строительстве технологически собирать деревянный дом с помощью гвоздей — большая ошибка: брус обладает естественной влажностью, и если в него забить железо — брус «зависнет». Влага испаряется, а он меняется в размерах, деформируется.
Для сверления отверстия по нагелю используется низко оборотистая дрель с балочными сверлами.
По ГОСТу диаметр отверстия должен совпадать с нагелем. Само вбивание деревянного цилиндра осуществляется молотком! Не допускается их размещение друг над другом: действуйте в шахматном порядке!

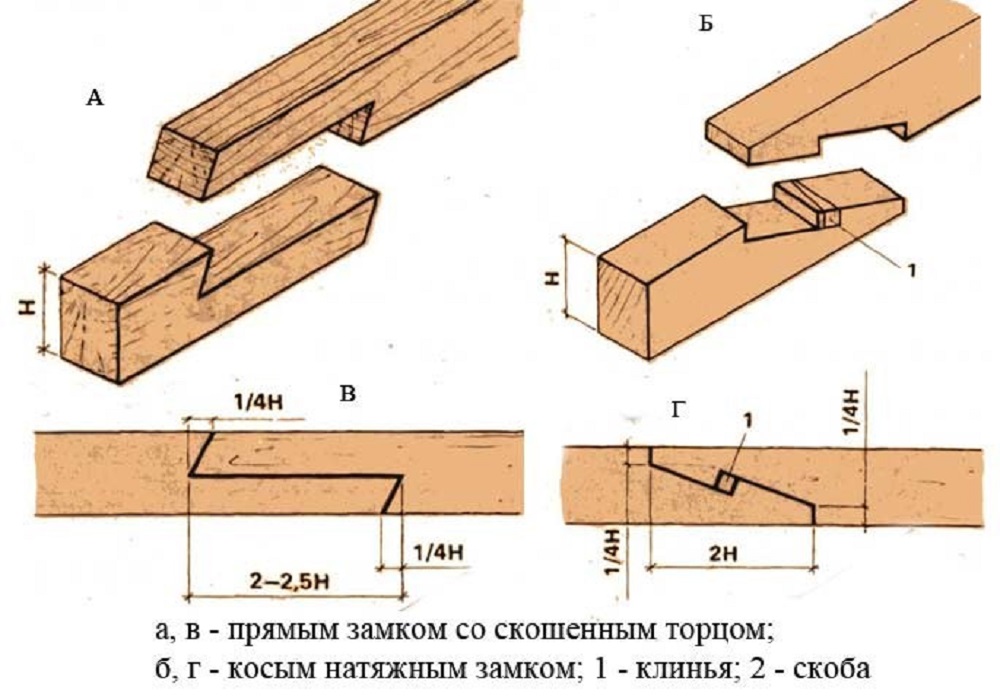

Соединения брусьев по длине
При соединении по длине применяется фреза.
- Сначала брусок подвергается обработке рубанком для гладкости стыка.
- Затем, доска прижимается к ровной поверхности и торцом проходит по фрезе.
- Обрабатывая второй материал — аппарат нужно на ползуба поднять.
- С 2-х сторон на заготовках делаются пазы, в которые вставляются шипы.
- Выполняется наклонный надрез, в центре остается квадратное отверстие под клин.
Соединение на шпонках тоже распространено. На стыках делаются пазы, куда забивается шпонка.

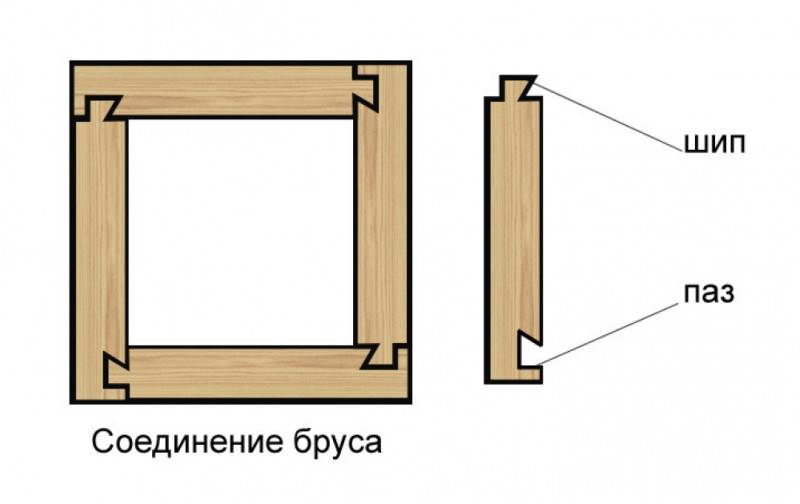

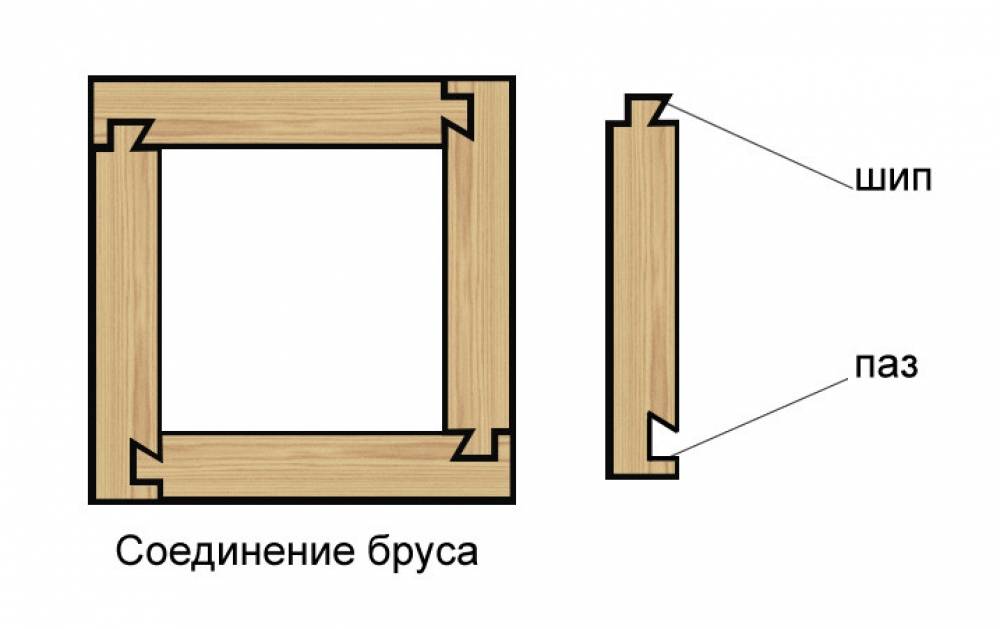

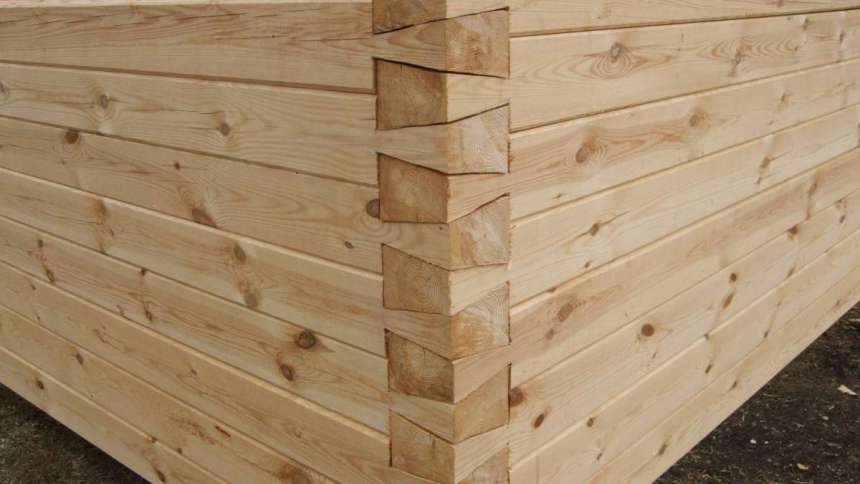

Ласточкин хвост
«Ласточкин хвост» считается самым надежным из всех способов крепления бруса. По теплоизоляционным качествам не имеет конкурентов. Замок соединяет не только брусы 1-го венца, но и специальный клей между собой. Это способствует тому, что стены под собственным весом будут прижимать соединения, не давая образовываться щелям.
На деле «ласточкин хвост» тяжело сделать: все стороны имеют скошенную форму в разных плоскостях. Чаще всего такое соединение делают на стыке внутренних, внешних стен. Его выпиливают бензопилой. При «ласточкином хвосте» надо подготовить трафарет на брусе.
