Соединение проводов в распределительной коробке: изучаем способы соединения проводов

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago. Жилы с различными сечениями можно закрепить и при помощи пайки

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Основные правила монтажа бытовых электрических сетей

Основной нормативный документ, регламентирующий деятельность по обустройству электрических сетей – Правила устройства электроустановок (ПУЭ). Прежде чем приступать к самостоятельному монтажу электропроводки, следует ознакомиться с ПУЭ и особенно тщательно изучить разделы, относящиеся к выбору оборудования, правилам монтажа и техники безопасности.

Основные правила, которых следует придерживаться при обустройстве электропроводки:

• • Распределительные коробки, счетчик, вводной щиток, выключатели, розетки и прочие ключевые элементы сети монтируют в легкодоступных местах.
  • Выключатели располагают со стороны притвора, внутри комнаты. Высота установки – 60-150 см от пола. Провода к выключателям подводятся сверху.
  • Розетки располагают на высоте не менее 50 см от пола, максимальное допустимое расстояние – 80 см. Провода к розеткам подводят снизу. Розетки должны располагаться более, чем в 50 см от мощных потребителей тока, газовой плиты и заземленных элементов, относящихся к другим коммуникациям.
  • Розетки устанавливают из расчета 1 шт. на 6 м² помещения, за исключением кухни. На кухне количество розеток соответствует количеству электроприборов. В туалете розетки устанавливать нельзя, розеточную группу в ванной подключают через отдельный трансформатор, либо прокладывают стационарный удлинитель с вилкой, который по мере надобности включается в одну из розеток на кухне. В таком случае ее желательно выделить в отдельную группу подключения.

• Маршруты прокладки провода должны быть строго вертикальными или горизонтальными. Повороты выполняются только под прямым углом. Расположение всех кабелей обязательно отмечается на плане.
• Маршруты прокладки кабеля располагают на строго определенном расстоянии от несущих элементов перекрытия, труб, краев проемов.
• Провода прокладывают так, чтобы они не соприкасались с металлическими элементами строительных конструкций.
• Расстояние между проводами, заложенными в один канал, — не менее 3 мм, либо каждый из них должен иметь индивидуальную защиту (канал или гофру).
• Разводка и соединения проводов выполняется в распределительных коробках. Все соединения обязательно изолируются, соединения медного и алюминиевого провода не допускается.
• Для крепления защитных и нулевых проводников к приборам применяют болтовые соединения.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;

• защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Что такое распределительная коробка

При установке электрической проводки в помещениях предусматривают монтаж специальных коробок для коммутации и разводки кабелей. Корпуса, изготовленные из эластичного пластика или тонкого стального листа, располагают в толщине стен.

Коробки можно крепить как в монолитных перегородках, так и в легких переборках из гипсокартона. Снаружи щиток закрывают пластиковой крышкой, не портящей внешнего облика стен.

Основные функции

Коробка позволяет:

• соблюдать технику безопасности;
• распределять проводку внутри помещения;
• защищать соединенные кабели от повреждения.

Принцип работы

В распаечную коробку входит силовой провод, состоящий из 2 или 3 жил (нуль, фаза и опционально – заземление). К щитку прокладывают линии от розеток, приборов освещения или выключателей. Затем провода стыкуют в соответствии с назначением потребителей и разработанной схемой. Контакты защищают лентой, трубками или колпачками. При использовании клемм корпус колодки является изолятором, дополнительная обмотка не требуется.

Необходимость наличия распределительных коробок.

Обратимся еще раз к ПУЭ.(ПУЭ), п. 2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.

Наличие распределительной коробки в местах соединения кабеля в первую очередь обусловлено пожарной безопасностью. Места коммутации проводников будь то скрутка, клеммные колодки, пайка или сварка имеют горазда большее переходное сопротивление нежели цельный участок цепи и если монтаж выполнен не качество с течением времени переходное сопротивление вырастет до бесконечности, приведя место соединения к нагреву достаточному для отгарания проводника или куда опасней, воспламенению, находящихся рядом горючих материалов стен. Распределительные коробки изготовлены из несгораемых или самозатухающих материалов, что исключает возможность возникновения пожара.

Так же распределитьные коробки несут фунциональную роль:

• при использовании коробок все места коммутации проводников находятся в одном месте, что позволяет проводить необходимое обслуживания или ремонт в будущем быстро и эффективно, не нарушая отделку стен.
• если электропроводка выполнена в трубах, через коробки выполняется перетяжка, замена поврежденного участка или кабеля на новый.

Выбрать распределительную коробку под свои цели не сложно, на рынке электротехнической продукции они представлены многими брендами. Есть различного размера и формы, встраиваемые, для скрытого монтажа в стенах, нишах, полу и наружного исполнения. Как без степени защиты, так и со степенью защиты IP68, которая исключает полное попадание в коробку пали и воды.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Схема соединения

Схема соединений в распаечной коробке предельно проста:

• к фазной, нулевой и заземляющей жилам питающего кабеля подсоединяют соответствующие сердечники проводов, проложенных к розеткам;
• для светильников к фазе питающего кабеля подсоединяют одножильные провода, ведущие к выключателям;
• к нулевой жиле питающего кабеля подключают «нули», проложенные к светильникам;
• при необходимости для более рационального подсоединения к питающему кабелю подключают и провод, ведущий к следующей распределительной коробке, расположенной в другой части помещения.

Фаза на светильники заводится с выходного контакта выключателя.

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому – требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.

Фиксация СИЗами (пластиковыми колпачками)

Соединение проводов колпачками СИЗ – это менее популярный и
соответственно менее надежный способ, чем рассмотреные выше.

СИЗ расшифровывается как соединительные
изолирующие зажимы. Изделия представляют собой обыкновенные
пластиковые колпачки, имеющие внутри специальную пружину, которая и
держит провода.

Данными колпачками возможно соединять многожильные
(многопроволочные) провода. СИЗы используются при соединении в
распределительных коробках квартир, подключении люстр,
светильников, разводки проводников в самой люстре. Также
накручивают СИЗы и на скрутку из алюминиевых проводов.

Плюсы соединения колпачками СИЗ:

• низкая стоимость колпачков СИЗ;
• простота соединения;
• быстрый монтаж;
• колпачки изготовлены из негорючего материала,
• маркировка по цветам.

Минусы СИЗ:

это не очень высокая надежность такого соединения;
невозможно соединить алюминий с медью;
относительно слабое (по сравнению с другими методами фиксации)
качество изоляции и фиксации.

Последовательность выполнения монтажа коробки и ее расключения

Ознакомимся с пошаговой инструкцией правильного процесса установки:

Выбиваем отверстия в коробке или используем уплотнители специального назначения в отверстиях для накладных для того, чтобы произвести внутреннюю установку. В этих местах заводим вовнутрь кабели или провода.
Два способа применяются для крепления коробки распределения. Первый – саморезами или парой дюбелей фиксируем ее на стене или потолке, как накладной элемент наружной проводки. Второй – Для скрытого исполнения заподлицо с поверхностью стены замазывается раствором распределительная коробка.
Полностью снимается внешний изоляционный слой с кабелей на всем участке вплоть до входа в коробку

При этом следует соблюдать повышенную осторожность во избежание повреждения второй изоляции токопроводников. Желательно попробовать сделать это на пришедшем в негодность куске провода
При обнаружении поврежденных участков обмотайте их слоем изоленты.
Еще один ответственный момент – при откусывании излишка жил или участка провода важно предусмотреть, чтобы остатка хватало для проведения скруток и укладки во внутреннюю часть коробки

Лично я предпочитаю делать запас длины в 15 см
В ситуации с большим количеством кабелей укорачиваю кабеля до 10-12 см.
Определившись с нужной длиной, производим зачистку концов.
В соответствии со схемой работы применяем электрозажимы для соединения проводов.

Не так давно для получения соединений использовали метод скрутки и нанесения на это место слоя защитного покрытия. Подобная методика уступила место более усовершенствованному способу при помощи клеммников или СИЗ. Можно отыскать много материалов по описанию всех нюансов и особенностей данного процесса.

1. Далее потребуется произвести размещение во внутренней части и разделение на отдельные группы пучков ноля или земли и фазы. В случае если токопроводники расположены достаточно свободно, применяется элементарный способ их проталкивания в требуемую зону коробки ручкой молотка.
2. Выполнив все перечисленные процедуры, одеваем на место крышку.

Схема для выполнения расключения

Выполняется скручивание строго по цветам, обозначенным на рисунке, всех защитных проводников («Земля»), имеющих желто-зеленую окраску, и «Нолей» с изоляцией проводов синего исполнения. При двухпроводном варианте «Земля» отсутствует.

Немного по-другому происходит распаивание фазы с черным или красным цветом. Соединение вместе фазных проводников выполняется при варианте с выходом от коробки исключительно кабелей на розетки.

В ситуации с одноклавишным светильником потребуется один из фазных проводов, подведенных к выключателю, скрутить с L на выключателе – всеми фазными проводниками устройства. А затем фазный провод L на освещение, идущий на люстру, скрутить с проводником, отведенным от выключателя. В результате у нас получится 4 соединения.

Рассмотрим ситуацию с процессом расключения для трехпроводной электрической проводки двухклавишного устройства выключения. Потребуется прокладка четырехжильного кабеля (земля+ноль+1включение фаза+2 включение фаза) для люстры с двойным включением. В двухпроводном варианте достаточно трех жил, так как нет потребности в земле. Давайте посмотрим схему именно для последнего случая.

Как можно увидеть, в итоге получается четыре скрутки. При этом мы не берем в расчет место соединения заземляющих проводников. Все без исключения ноли синего цвета должны быть соединены между собой.

Также производится совместная скрутка фаз на розетках, на общий зажим выключателя двухклавишной конструкции с двумя проводниками, идущими на лампочки светильника независимо друг от друга, и питающего кабеля. Более подробно можно рассмотреть данный процесс в статье о подключении осветительных приборов.

Даже без большого опыта в электрических работах распаять коробку собственными силами не так уж и сложно. При обнаружении каких-либо неисправностей тщательно проверьте схему расключения.

Главное, что потребуется от вас – это четко придерживаться всех положений инструкции, проявлять осторожность и аккуратность в ходе работы. А также выполнять золотое правило профессиональных электриков – никогда не проявлять чрезмерной спешки, чтобы обезопасить себя от негативных моментов в процессе эксплуатации проводки

{SOURCE}

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо – F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

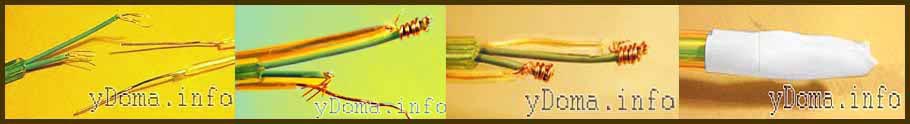

Соединение провода мишура скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три – пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

https://youtube.com/watch?v=KHsZcBByFtE%3F

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

• рассчитать нагрузку на электросеть;
• сечение проводов;
• разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

• освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
• розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
• кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
• жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Выводы

Все существующие конструктивные вариации распределительных коробок охватить в одном обзоре не представляется возможным. Но принцип устройства и особенности монтажа для всех существующих изделий практически одинаковы. Поэтому приведенные инструкции можно рассматривать как универсальные для установки многих моделей распаечных коробок.

Визуальная инструкция монтажа распаечной коробки:

Установка распаечных коробок

Что такое распределительная коробка

Наружная проводка в деревянном доме

Установка розетки в бетонную стену своими руками – пошаговая инструкция

Монтаж открытой электропроводки – подробная пошаговая инструкция

Внутренняя – скрытая электропроводка
