Способы промывки теплообменника котла своими руками

Что такое теплообменник?

Теплообменник является важной составляющей газового котла. Его основная функция – передача тепла от нагретого элемента к второстепенному

Существует несколько видов теплообменников:

• Первичные. Конструктивно представляют змеевик из трубы оснащенной ребрами для повышения КПД. При сгорании газа выделяется тепло которое нагревает теплообменник и циркулирующию через него жидкость. Если котел одноконтурный, то в нем установлен только первичный теплообменник.

• Вторичные (теплообменники ГВС) – устанавливают в двухконтурных котлах отопления. Происходит процесс похожий указанному выше, только в роли источника энергии служит нагретая до необходимой температуры жидкость.

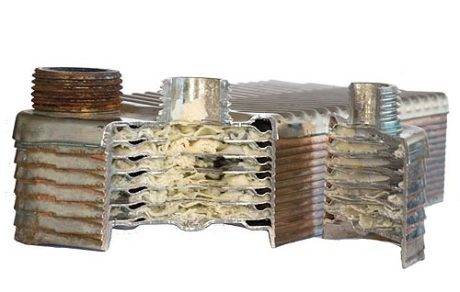

Вторичный пластинчатый теплообменник ГВС для котла Baxi

Совмещённые или битермические теплообменники. Во многих современных двухконтурных котлах отопления устанавливаются битермические теплообменники, которое объединяют в одной конструкции два теплообменника: для отопления и для горячего водоснабжения (ГВС).

Внешний вид битермического теплообменника. Предназначен для нагрева воды в контуре отопления и для ГВС

Битермический теплообменник ещё называют сдвоенным. В разрезе видно, что конструктивно он представляет «трубу в трубе».

По внутренней трубе протекает вода системы горячего водоснабжения, по наружной —теплоноситель системы отопления

Первичный, вторичный и битермический аппараты

Первичный теплообменник выглядит, как большая труба с изгибами в виде змеевика. Для производства используются материалы, неподверженные коррозии — нержавейка, медь. Пластины агрегата имеют разный размер. Чтобы повысить защиту от коррозии, рабочие поверхности окрашивают. Теплообменник передает энергию газа теплоносителю. Показатель мощности зависит от числа ребер и длины трубы. Ухудшить работу могут грязь и копоть снаружи и солевые отложения изнутри. Внешние и внутренние факторы провоцируют нарушение циркуляции теплоносителя и снижают теплопроводность стенок агрегата. Чтобы продлить срок службы котла, требуется регулярная очистка и промывка. Желательно купить фильтры.

Вторичный теплообменник котла на газе оснащен соединенными между собой пластинами из нержавейки. Эффективность работы устройства обеспечена хорошей теплопроводностью и размерам участка теплообмена. Энергия в таком теплообменники передается от жидкости к теплоносителю. Мощность устройства зависит от числа пластин и площади теплообмена.

Битермический двухконтурный теплообменник работает по принципу двойного обмена тепла: газ нагревает теплоноситель, а он передает температуру воде. Снаружи в трубе греется вода для отопления, а внутри подогревается вода для бытовых нужд. Совмещенный теплообменник для двухконтурного газового котла обладает упрощенной конструкцией. Нет нужды устанавливать трехходовой клапан и вторичный теплообменник, что удешевляет всю конструкцию, не ухудшая надежности. К недостаткам относят малую мощность в режиме горячего водоснабжения.

В каталоге Прайм Энерго представлены агрегаты от ведущих брендов. Наши теплообменники заказывают для промышленных и коммунальных систем, и в каждом случае прислушиваются к рекомендациям инженеров по выбору оборудования и комплектующих. Консультанты детально расскажут о характеристиках представленных теплообменников, приведут сравнительные данные, а если нужно, рассчитают требуемую мощность и другие параметры для конкретного объекта.

Мы предлагаем надежное оборудование по разумным ценам, реализуем теплообменники собственной сборки, являемся официальными представителями Ares, Sondex, FUNKE. Достаточно отправить заявку, чтобы получить расчет или выгодное коммерческое предложение. Если есть вопросы по срокам доставки и характеристикам оборудования, свяжитесь с нашими специалистами.

Дополнительные сведения

Так как загрязнения (в особенности – накипь) могут играть в теплообменном аппарате роль своеобразных «заплаток», герметизирующих возможные трещины или нарушения целостности стыков, после процедуры химической и/или механической очистки обязательным является проведение гидравлических испытаний теплообменника. В случае обнаружения повреждений, разумным представляется решение вопроса об экономической целесообразности ремонта или дальнейшей эксплуатации аппарата – в некоторых случаях (в особенности – при приближении срока выработки ресурса) более выгодным может являться замена повреждённого блокового элемента или всего теплообменника в сборе на более современный и эффективный.

АО «ЦЭЭВТ» выпускает теплообменные аппараты стандартных и улучшенных характеристик, различной конструкции и назначения, с широким кругом применения. Возможно использование аппаратов производства АО «ЦЭЭВТ» как в составе новых систем, так и в качестве замены выработавших ресурс теплообменников. В каждом отдельном случае расчёт теплообменника производится индивидуально, под конкретные задачи и технические характеристики, заданные заказчиком.

Для уточнения любых технических или практических моментов достаточно связаться с представительством компании любым удобным способом из указанных в разделе «Контакты» данного сайта или оформить заявку путём заполнения электронной формы.

Одноконтурный или двухконтурный котёл – есть ли разница?

Разновидности котлов никак не влияют на временные сроки, через которые необходимо промывать теплообменник. Гораздо важнее, какая жидкость (теплоноситель) циркулирует в системе отопления и какая поступает для ГВС.

При использовании технической воды, прошедшей стандартную очистку, промывку котла можно выполнять не чаще чем один раз в четыре года. При этом удаляется слой накипи (которая всё равно образуется) и отложения, имеющие более сложную структуру. Если не фильтровать воду перед заливкой в систему, а использовать обыкновенную из централизованного водопровода, то промывка должна происходить чаще, не менее чем один раз в два года. Это обусловлено высоким содержанием хлора в жидкости, который при контакте с нагревательным элементом оседает в виде накипи.

Дистиллированная вода – лучший вариант теплоносителя для домов постоянного проживания

Некоторые пользователи предпочитают использовать в качестве теплоносителя антифриз. Эта жидкость более качественна: не замерзает даже при низких температурах, более медленно отдаёт тепло, но быстро нагревается. К сожалению, антифриз ядовит, и распадаясь на составляющие, приводит к порче металлических конструкций. Теплообменник, по которому циркулирует антифриз, следует прочищать не менее чем один раз в 1,5-2 года.

Поэтому как одноконтурный, так и двухконтурный котёл требует своевременной чистки теплообменника, перерывы между которой одинаковы во всех системах.

Чтобы реже очищать битермический теплообменник, необходимо позаботиться не только о качестве теплоносителя в отопительном контуре, но и о качестве воды в системе ГВС. Следует предварительно очищать и фильтровать воду. Также следует учитывать тот факт, что процесс отложения накипи начинается при температуре 70°C, его скорость возрастает в 2 раза при увеличении температуры на каждые 10°C. При этом происходит прогрессирование процесса, так как нарастающий слой кальция ухудшает теплопередачу и температура стенки теплообмена увеличивается.

Оба контура битермического теплообменника подверглись отложению накипи

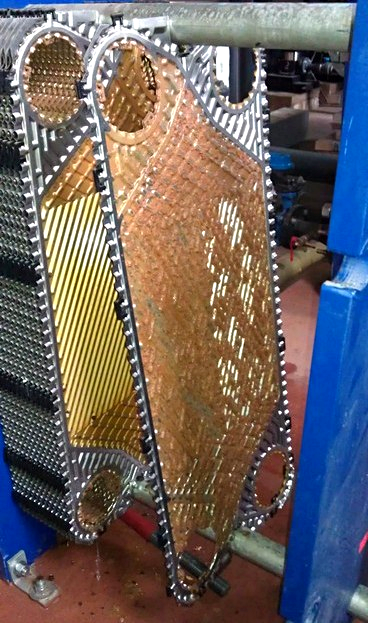

Чем промыть теплообменник котла от накипи

1. Увеличилось потребление газа.
2. Горелка работает практически без выключений.
3. Гудение при работе циркуляционного насоса.
4. Снижение напора горячей воды.

Оборудование для промывки теплообменников

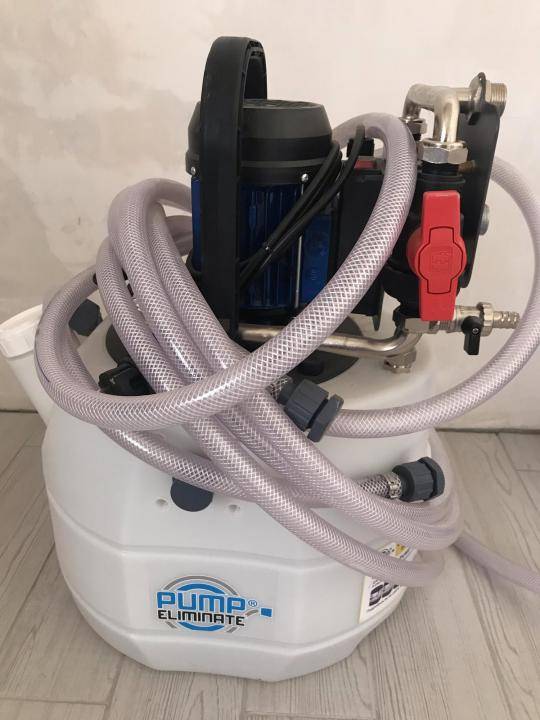

Аппарат заряжается химическим реактивом и подключается к отопительному контуру, через отводы на корпусе котла. Методика промывки двухконтурного газового котла, включает поочередное подключение к каждому теплообменнику поочередно.

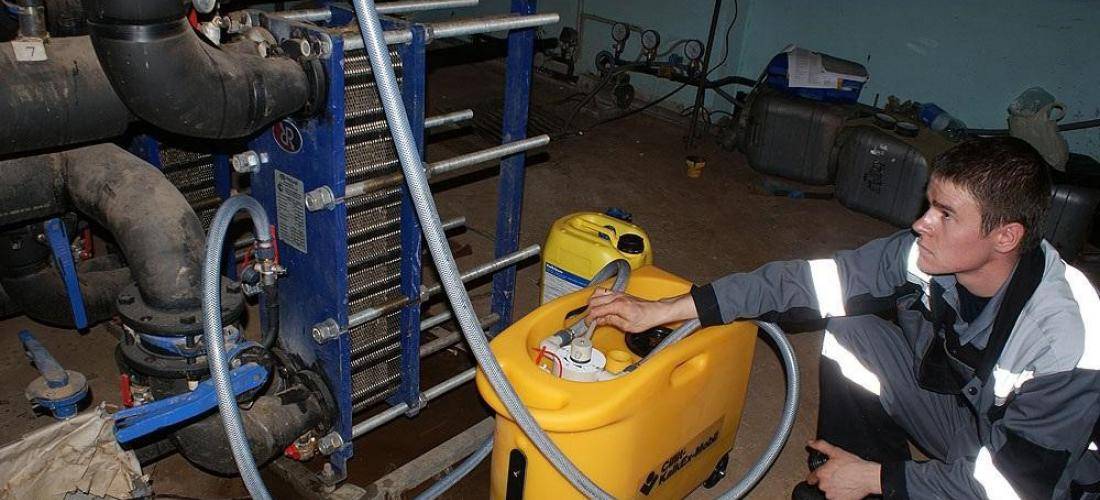

Суть метода сводится к следующему: бустер нагнетает давление и заставляет реагент циркулировать в одном направлении. Через время, автоматически включается рециркуляция. Так, теплообменник промывается в разных направлениях, что приводит к полной очистке полостей от накипи.

Чтобы очистить теплообменник газового котла от накипи в домашних условиях и добиться качественного результата, придется приобрести бытовой бустер. Продукция выпускается под следующими марками:

• Pump Eliminate
• Alfa Laval
• Теплосервис
• Pipal Chemistry
• Aquamax

Средства для промывки теплообменника

1. Подручные средства.
2. Химические реагенты для чистки и промывки.

Чтобы промывка теплообменника газового котла лимонной кислотой или уксусом, принесла пользу, потребуется замочить теплообменник в растворе, предварительно сняв и заполнив его составом. Отмачивать контур, потребуется около суток. Данный метод эффективен только при чистке небольшого слоя накипи.

Химические средства – эффективный способ очистки от накипи в домашних условиях. Для промывки используется съемный и несъемный метод. Полностью очистить контур от отложений средней степени, можно только посредством бустера. В аппарат заправляется жидкость для промывки теплообменников газовых котлов. Химические реагенты изготавливаются на основе соляной, сульфаминовой, ортофосфорной кислоты и реагентов (Антинакипин и т.п.).

У химической очистки есть свои недостатки. После процедуры, нередко, уплотнительные резинки и сварные швы, дают течь. Поэтому, техническое условие для кислотной промывки – обязательная проверка герметичности соединений после проведения обслуживания.

Промывка теплообменника газового котла соляной кислотой, может стать причиной течи контура. Данный метод не рекомендуется применять для тепловых агрегатов, после пяти лет эксплуатации.

Если ни один из вышеперечисленных методов не подходит, применяется гидродинамическая чистка. Жидкость для промывки теплообменников газовых котлов, изготавливается на основе обычного водного раствора с добавлением абразивных веществ. Гидродинамическая чистка используется исключительно в специализированных сервисных центрах.

Для самостоятельной чистки с помощью бустера или разборным методом, применяются следующие средства:

• Detex
• Zincotex
• Alfa Laval
• Steeltex
• Aquamax
• BWT Cillit

Как уберечь теплообменник в котле от накипи

• Заливается качественный теплоноситель – оптимально подойдет дистиллированная вода. Жидкость из системы отопления не сливается без необходимости. Через несколько отопительных сезонов, состав теплоносителя становится оптимальным.
• Устанавливается система водоподготовки и фильтрации.
• В некоторых котлах, производители встраивают специальную катодную защиту. Подключенный к электросети электрод, предотвращает образование накипи.

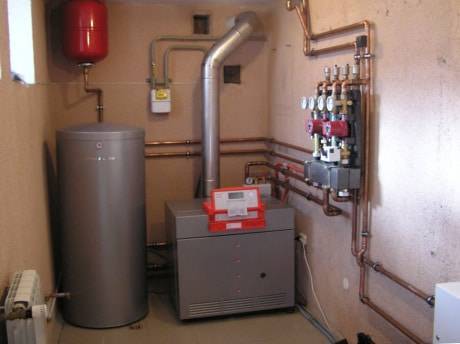

Назначение котлового теплообменного аппарата

Теплообменник – базисный эксплуатационный компонент котельного оборудования, передающий тепло, принятое в результате горения магистрального газообразного топлива. Он располагается около горелочного устройства.

Стенки прибора выполняются из металла, обладающего хорошим коэффициентом теплопередачи. Жидкостный теплоноситель, омывает поверхность нагрева теплообменника нагревается до температуры 65-95 С и поступает во внутридомовую сеть отопления.

Движение теплоносителя к батареям отопления происходит естественным путем, за счет температурной разности нагретого и остывшего теплоносителя или принудительным способом, с использованием центробежного насоса. Проходя через систему отопительных приборов, остывший теплоноситель возвращается к котлу для следующего цикла нагрева

В современных энергоэффективных котлоагрегатах наиболее распространены пластинчатые конструкции. В них нержавеющие пластины надежно спаяны друг с другом по точкам соприкосновения и по краям.

Предпочтительным материалом для пайки в таких конструкциях применяемся медь. Конструкция предотвращает процессы накипеобразования и коррозию на поверхности нагрева котла. Тем самым обеспечивается экономичность работы котлоагрегата с высоким КПД.

Технология промывки

Можно выделить несколько методов работ по отчистке, которые условно делятся на:

Разборная технология необходима при сильных загрязнениях или же при необходимости замены каких-либо компонентов системы. При произведении работ теплообменник нужно разобрать, а затем каждый компонент подвергают механической, гидродинамической или химической промывке.

Так как разборная очистка требует определенных ресурсов, то чаще всего применяют метод, не требующий обязательного демонтажа системы. Это технология химической промывки. Если ее проводить регулярно, то это поможет сохранить свойства и характеристики устройства на весь срок эксплуатации.

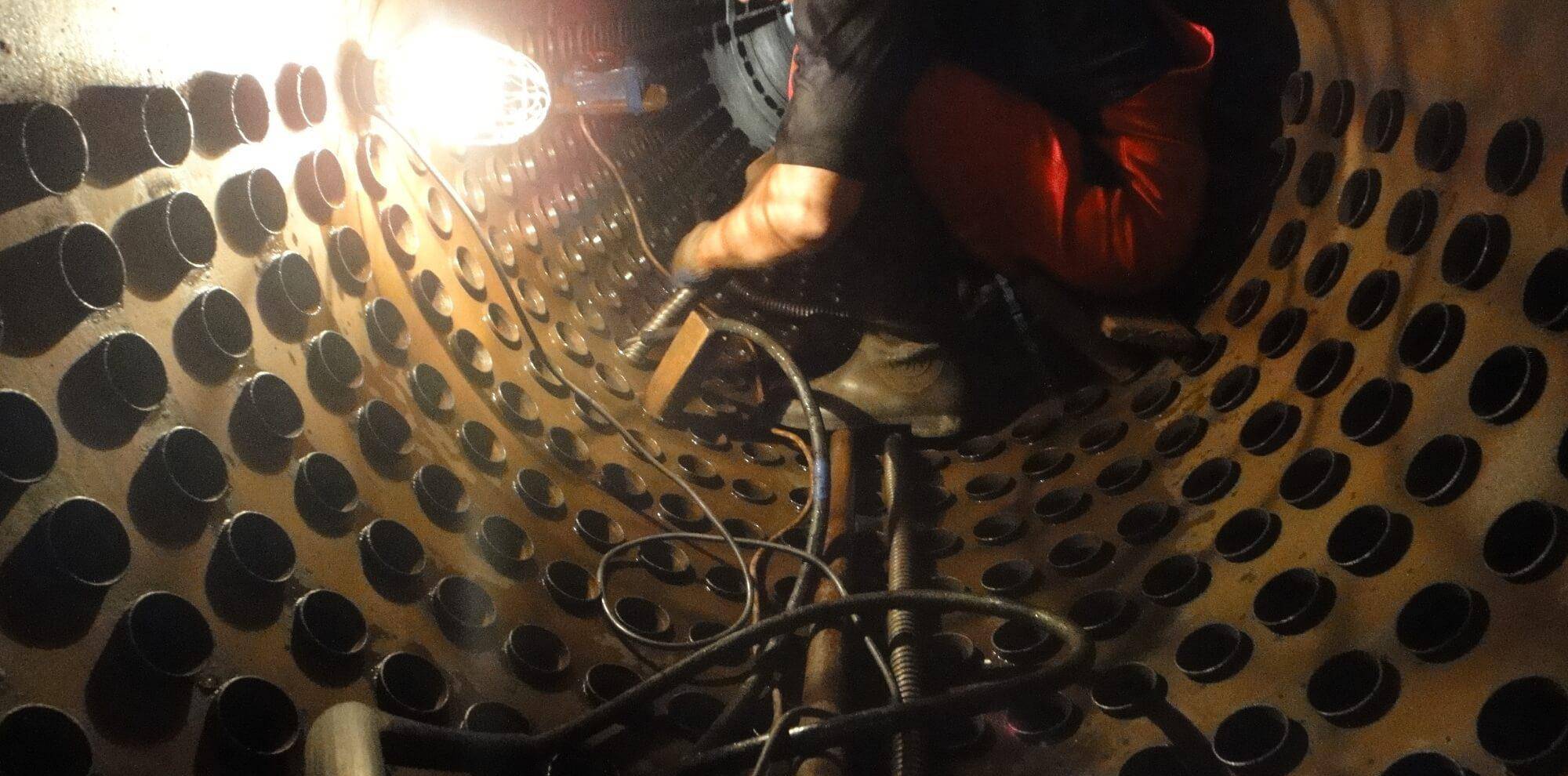

Чистка теплообменника механическим способом

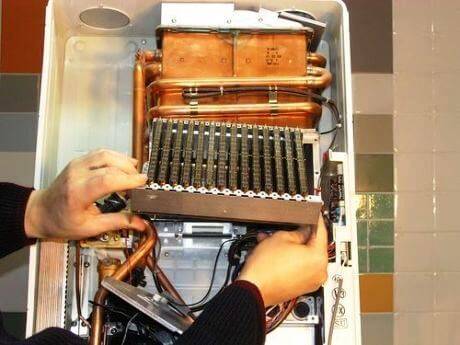

Сняв теплообменник можно приступать к его чистке механическим способом. Конечно, можно выбрать и второй вариант (с использованием химически активных веществ), но он будет описан далее.

Пройдя поэтапно процесс снятия, и достав теплообменник наружу, пользователям открывается малопривлекательная картина: большое количество отложений и сажи как внутри труб, так и между пластинами охлаждения. Механический способ чистки подразумевает использование металлического тросика со щёткой на конце, а также различных скребков и лопаток. С помощью этого инструмента снимаются вредные отложения как с внутренних, так и с наружных поверхностей.

Наружную поверхность теплообменника можно очистить при помощи зубной щетки с жестким ворсом

Чтобы процесс удаления грязи происходил быстрее, можно «замочить» устройство в воде, с добавлением моющих веществ. Тогда налёт или накипь будет сниматься намного проще и без приложения усилий. При использовании троса его необходимо медленно проталкивать внутрь устройства, при этом проворачивая по часовой стрелке.

Использование металлического ерша на штанге при чистке напольного котлаСтальной ершик диаметром 40 мм и длиной рабочей поверхности 100 мм

После того, как внутренняя часть будет прочищена, надо промыть теплообменник с помощью шланга, который можно подключить к централизованному водопроводу. Здесь не потребуется большое давление, даже обыкновенного потока воды достаточно, чтобы вымыть грязь, налёт и другие отложения.

Удалять загрязнение с внешней поверхности, особенно между лопастями, следует аккуратно, так как это может привести к повреждению теплообменника и нарушению его работы.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

• химическая;
• дисперсная;
• гидродинамическая;
• пневмоимпульсная;
• гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

1. подбор состава в зависимости от особенностей отопления;
2. приготовление раствора в строгом соответствии с инструкцией;
3. заполнение системы отопления химическим веществом с помощью насоса;
4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
5. удаление раствора из труб, промывка системы отопления  под напором;
6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

• Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
• Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

1. подключают кран;
2. присоединяют к нему штуцер и шланг;
3. свободный конец шланга опускают в унитаз;
4. открывают кран, придерживая шланг, промывают в течение получаса.

Инструкция по промывке теплообменника своими руками и в домашних условиях

Перед проведением обслуживания отопительного котла нужно выпустить теплоноситель из системы, перекрыть подачу воды, газа, отключить его от электричества.

Для работы потребуется следующее имущество:

• отвертка;
• индикатор;
• сантехнические клещи, плоскогубцы;
• малярная кисть, скребок;
• металлическая щетка, тонкий трос с ершиком, зубная щетка;
• защитные очки, резиновые перчатки;
• емкость соответствующего размера и объема;
• ветошь.

Очистку водяных контуров нужно проводить в такой последовательности:

1. Снять крышку, которая закрывает внутренние элементы. Достать кожух и теплоизоляцию.
2. Отсоединить провода от газового клапана, извлечь термопару;
3. Слить из котла воду. Для этого используется выпускной кран, расположенный в нижней части корпуса.
4. Вынуть патрубок подачи топлива;
5. Открутить болты от горелки, вынуть узел и уложить его на широкое устойчивое основание.
6. Накрыть электронные и коммутационные блоки целлофаном с целью предотвращения попадания на них воды.
7. Металлической, зубной щеткой, ножом соскоблить грязь снаружи устройства. Поочередно почистить запальник, датчик контроля пламени и автоматический розжиг.
8. Достать вторичный контур, провести с ним аналогичные действия.
9. Тросом с ершиком провести первичную механическую чистку внутренних каналов.
10. Замешать раствор лимонной кислоты. Ее берут 200 г на 10 л воды.
11. Поставить сосуд на плиту, погрузить в него теплообменники, включить нагрев. Довести раствор до кипения и выдержать так до 30 мин.
12. Достать детали и дождаться их остывания. Визуально проверить качество достигнутого результата. Если остался налет, удалить его ершиком или провести повторное кипячение.
13. После очистки теплообменников несколько раз промыть их чистой водой, чтобы смыть все реагенты.
14. Собрать агрегат, соблюдая последовательность установки деталей.

При наличии бустера все значительно проще. Нужно только заправить аппарат реагентом, подсоединить его к патрубкам и включить. По окончании промывки раствор выливается и заменяется чистой водой для ополаскивания.

Инструкция по промывке теплообменника своими руками и в домашних условиях

Перед проведением обслуживания отопительного котла нужно выпустить теплоноситель из системы, перекрыть подачу воды, газа, отключить его от электричества.

Для работы потребуется следующее имущество:

• отвертка;
• индикатор;
• сантехнические клещи, плоскогубцы;
• малярная кисть, скребок;
• металлическая щетка, тонкий трос с ершиком, зубная щетка;
• защитные очки, резиновые перчатки;
• емкость соответствующего размера и объема;
• ветошь.

Очистку водяных контуров нужно проводить в такой последовательности:

1. Снять крышку, которая закрывает внутренние элементы. Достать кожух и теплоизоляцию.
2. Отсоединить провода от газового клапана, извлечь термопару;
3. Слить из котла воду. Для этого используется выпускной кран, расположенный в нижней части корпуса.
4. Вынуть патрубок подачи топлива;
5. Открутить болты от горелки, вынуть узел и уложить его на широкое устойчивое основание.
6. Накрыть электронные и коммутационные блоки целлофаном с целью предотвращения попадания на них воды.
7. Металлической, зубной щеткой, ножом соскоблить грязь снаружи устройства. Поочередно почистить запальник, датчик контроля пламени и автоматический розжиг.
8. Достать вторичный контур, провести с ним аналогичные действия.
9. Тросом с ершиком провести первичную механическую чистку внутренних каналов.
10. Замешать раствор лимонной кислоты. Ее берут 200 г на 10 л воды.
11. Поставить сосуд на плиту, погрузить в него теплообменники, включить нагрев. Довести раствор до кипения и выдержать так до 30 мин.
12. Достать детали и дождаться их остывания. Визуально проверить качество достигнутого результата. Если остался налет, удалить его ершиком или провести повторное кипячение.
13. После очистки теплообменников несколько раз промыть их чистой водой, чтобы смыть все реагенты.
14. Собрать агрегат, соблюдая последовательность установки деталей.

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.
