Солнечный коллектор своими руками: делаем солнечный коллектор для нагрева воды и для отопления

Самостоятельное изготовление

Собрать систему можно самостоятельно.

Самой удачной конструкцией является разработка Станислава Станилова, инженера из Болгарии. Принцип действия основан на использовании парникового эффекта. Коллектор являет собой трубчатый радиатор, полученный путем сварки стальных труб и помещенный в деревянную коробку с теплоизоляцией. Чтобы подвести и отвести воду, используются обычные водопроводные трубы, диаметр которых 1 дюйм или 3/4 дюйма.

Дно и стены коробки теплоизолируются эковатой, пенопластом, минеральной ватой или пенополистиролом. Наиболее тщательно необходимо изолировать дно, на которое сверху изоляции кладут лист оцинкованного железа, а затем ставят радиатор. Крепление радиатора к коробке осуществляется стальными хомутами. Далее коробку, кроме стеклянной крышки, красят белой краской, а радиатор и металлический лист — черной. Покровное стекло, пропускающее солнечный свет к радиатору, тщательно герметизируется. В качестве накопителя может использоваться металлическая бочка, которая помещается в фанерную или дощатую коробку, а затем теплоизолируется опилками, песком или керамзитом.

Как сделать своими руками?

Устройство коллектора

Этот прибор для экономии энергии можно изготовить собственными руками. Вариантов исполнения в этом случае существует немало. Например, его можно сделать из оконной рамы, старого электрического бойлера, холодильника, и даже пластиковых бутылок.

Рассмотрим один из наиболее простых коллекторов, изготовленных при помощи деталей старого холодильника. Осуществлять такой коллектор будет подогрев воды для технических нужд.

Необходимые материалы и инструменты

Материалы:

1. Конденсатор, снятый со старого холодильника.
2. Брусья из дерева, 5/5 см.
3. Резиновый коврик.
4. Стекло (подойдет от оконной рамы).
5. Лист фольги.
6. Шурупы, гвозди.
7. Скотч.

Инструменты:

1. Молоток.
2. Шуруповерт.

Перед проведением работ, змеевик от холодильника необходимо промыть с использованием моющего средства и проточной воды. Это надо для его очищения от фреонового масла.

Далее, необходимо следовать инструкции:

1. Из брусков сбить каркас при помощи гвоздей, размеров немного больше, чем конденсатор.
2. В качестве задней стенке крепится резиновый коврик.
3. На дно каркаса с внутренней стороны надо уложить слой плотной фольги или фольгированного тонкого звуко- и теплоизоляционного материала.
4. Все щели, где происходит соединение фольги и корпуса, проклеить скотчем.
5. Для наибольшей жесткости и надежности, с обратной стороны коллектора прибить укрепляющие брусья.
6. В каркасе проделать отверстия, необходимые для вывода трубок змеевика.
7. Теплообменник крепится на тех же держателях, которые были сняты вместе с ним с холодильника.
8. Сверху накрыть стеклом подходящего размера. Герметизацию произвести при помощи скотча.
9. В каркас вкрутить несколько шурупов с внутренней стороны, которые будут препятствовать сползанию стекла.
10. Коллектор необходимо поставить под углом и для естественной конвекции загнуть верхнюю трубку вверх. Накопительный бак при этом должен находиться выше уровня коллектора.
11. Если обе трубки опустить вниз, то понадобится принудительная конвекция. Осуществить ее можно при помощи небольшого аквариумного насоса. При таком устройстве, расположение бака не будет иметь значения.

Для увеличения эффективности самодельного коллектора, можно использовать автомобильный радиатор, заменив им конденсатор.

Испытания показали, что этот агрегат способен за два часа работы нагреть около 20 литров воды на 20 градусов. Температура окружающей среды при эксперименте составляла +25 градусов Цельсия.

Конечно, такое устройство имеет низкое КПД и вероятность выхода из строя из-за завоздушивания теплообменника, но тем не менее, оно приносит определенную пользу.

Поскольку, солнечные коллекторы имеют эффективность, которая зависит от отражающей способности и поглощающей особенности материала, для увеличения этих особенностей были придуманы специальные покрытия.

Каждое из них подходит к определенному материалу, на который они будут наноситься. Есть покрытия для меди, алюминия и др. Нанесение их осуществляется довольно сложным способом, поэтому они не имеют широкого доступа.

Солнечные коллекторы

Гелиоустановки, т.е. устройства для получения энергии от Солнца, можно разделить на солнечные батареи, вырабатывающие электричество, и коллекторы, используемые для нагрева воды. Несмотря на все конструкторские ухищрения, КПД солнечной батареи до сих пор остается не слишком высоким. Вероятно, в дальнейшем ситуация изменится, но пока к ним прибегают крайне редко. А вот с помощью солнечного коллектора вполне реально собрать довольно ощутимое количество тепла, причем практически бесплатно.

Солнечный коллектор Buderus, установленный на крыше дома

Плоский, или плоскопанельный коллектор  представляет собой короб, накрытый стеклом. Внутри размещается змеевик — изогнутая медная трубка, к которой приварены пластины — абсорберы. Возможно и более сложное строение в виде параллельно расположенных трубок. Это делается для уменьшения сопротивления, возникающего при прохождении теплоносителя. Солнце нагревает пластины, те передают тепло трубке, а она в свою очередь — циркулирующей в ней жидкости. Конструкция проста, но часть энергии неизбежно рассеется в окружающий воздух за счет конвекции. Для сбора максимальною количества энергии требуется обеспечить как можно большее поглощение тепла на пластинах абсорбера и уменьшить тепловые потери в самой панели. Общеизвестно, что лучше всего поглощают тепло черные тела, но использование обычной краски не дает хороших результатов.

Солнечный коллектор Bosch

Солнечный коллектор Bosch

Оптимизация солнечной системы Bosch при приготовлении горячей воды и для отопления.

Солнечный коллектор Vaillant auroStep plus на крыше дома

Полностью избавиться от конвекционных потерь в плоском коллекторе не удастся. Как ни крути, абсорбер будет отдавать часть энергии «на улицу», в воздух. В большинстве случаев с этим приходится смириться, хотя производители и предпринимают различные ухищрения с целью минимизации потерь. В современных моделях корпус тщательно герметизируют. Это препятствует попаданию внутрь пыли и влаги, увеличивает коррозионную стойкость элементов и препятствует образованию конденсата на внутренней поверхности стекла. Конденсат, в соответствии с законами физики, выпадает по утрам и препятствует прохождению солнечных лучей. Днем-то он, конечно, испарится, но до этого панель будет работать не в полную силу.

Плоский солнечный коллектор Bosch

Иногда корпус заполняют инертным аргоном. Теплопроводность аргона ниже, значит, потери еще снижаются. Конвективные потери неизбежно возрастают при уменьшении температуры окружающего воздуха. При отрицательных температурах эффективность плоских коллекторов невелика: солнца обычно и так немного, а большая часть собранного на абсорбере тепла уйдет впустую, в воздух. Способ избавиться от таких потерь прост — надо удалить воздух.

Почему стоит использовать ПНД трубы для гелиоколлектора

Полиэтиленовые трубы низкого давления чаще всего выпускаются черного цвета, поэтому не нуждаются в покраске. Это оптимальный оттенок, который позволяет изделиям поглощать максимальное количество тепла и передавать его циркулирующей жидкости.

К преимуществам солнечных коллекторов из ПНД труб стоит отнести:

• высокую устойчивость к изнашиванию;
• ударопрочность, стойкость к образованию трещин и иных механических дефектов;
• длительный срок эксплуатации (не меньше 50 лет);
• возможность применения в диапазоне температур от -60 °C до +60 °C;
• устойчивость к воздействию агрессивных химических сред;
• безвредность для окружающей среды;
• малый вес;
• удобство в работе.

Изделия весят в 5-7 раз меньше в сравнении с аналогичной продукцией, изготовленной из металла. Благодаря этому упрощается монтаж конструкции. Чаще всего они имеют большую длину, что позволяет снизить количество соединительных стыков или вовсе обойтись без них. Трубы из полиэтилена низкого давления имеют гладкую внутреннюю поверхность, что гарантирует максимальную пропускную способность трубопровода.

Устройство гелиоустановки

Солнечные коллекторы для отопления и создания горячего водоснабжения дома состоят из следующих компонентов:

• устройство для нагрева воды или другого теплоносителя;
• аккумулятор тепловой энергии;
• контур для перемещения тепловой энергии теплоносителем.

Солнечный коллектор для обустройства отопления представляет собой систему трубок с теплоносителем, в качестве которого выступает воздух, вода, пропилен-гликоль или любая другая незамерзающая жидкость. В качестве аккумулятора тепловой энергии выступает емкость со змеевиком, по которому циркулирует поступивший из коллектора теплоноситель. Тепловой контур служит для объединения устройства нагрева воды, воздуха или антифриза с аккумулятором тепла.

Принцип работы

Солнечная энергия попадает в коллектор, где нагревает теплоноситель, который циркулирует в гелиоустановке. После нагрева он попадает в аккумулятор тепла, где происходит теплообмен между змеевиком и водой. Нагретая вода из аккумулятора поступает в систему отопления или горячего водоснабжения дома.

Циркуляция воды в гелиосистеме происходит самотеком или при помощи циркуляционного насоса (в зависимости от назначения системы и способа установки бака-аккумулятора по отношению к коллектору).

Если брать в расчет, что гелиосистема будет использоваться только для горячего водоснабжения, то кроме солнечного коллектора и аккумулятора тепла больше ничего не нужно. Если систему планируется использовать для отопления дома, то для прокачки теплоносителя через радиаторы может потребоваться насос.

Солнечный коллектор — хорошее подспорье и для отопления дома

Если зимы в регионе очень холодные, то не стоит ожидать от коллектора большой эффективности, так как в этот период мало солнечных дней, а само светило находится низко к горизонту. Поэтому дополнительный подогрев теплоносителя и горячей воды просто необходим. Единственно, чем поможет солнечная батарея сэкономить на топливе — это то, что в котел будет поступать не холодная, а уже несколько подогретая вода, а значит для доведения ее до нужной температуры потребуется меньше сжигать газа или дров.

Нужно знать и то, что чем больше по площади сделать солнечный тепловой коллектор, тем больше энергии он в состоянии будет вобрать. Поэтому, чтобы подобная система смогла выработать достаточно тепла для отопления дома, размер площади коллектора необходимо довести до 40÷45% от общей площади дома.

Вариант горячего водоснабжения и отопления от солнечного коллектора

Чтобы задействовать солнечный коллектор и для отопления, и для горячего водоснабжения, необходимо объединить в системе оба предыдущих варианта, и использовать для воды специальный бойлер с дополнительной емкостью, имеющей змеевик, через который циркулирует нагретый солнечной батареей теплоноситель. Благодаря тому, что внутренний бак намного меньше основного, вода в нем нагревается от змеевика гораздо быстрее и отдает тепло в общую емкость.

Солнечный коллектор из поликарбоната своими руками

С каждым годом проблема обеспечения горячей водой вашего загородного дома или дачи становится все более актуальной. Пригородные домовладельцы часто думают об этом, особенно когда живут там постоянно.

Ведь расходы на отопление и горячее водоснабжение составляют значительную долю финансового обеспечения дома. И поиск возможностей их уменьшить — нормальное и естественное желание любого человека.

Конечно, наиболее реальный вариант удешевления отопления дома — это сделать своими руками прибор из области альтернативной энергетики. Хорошим вариантом станет солнечный коллектор из поликарбоната.

Тот факт, что устройство селективной возобновляемой энергии, которое можно использовать для обогрева дома, имеет много неоспоримых преимуществ, известен уже давно, почти каждый взрослый знает. Однако на практике не все решаются выложить приличную сумму денег на покупку фабричного устройства, использующего солнечное излучение для обогрева дома. Конечно, из любой ситуации можно найти выход, а тем более из этой. Солнечный коллектор для бытовых нужд можно сделать своими руками.

Вы легко сможете собрать плоский солнечный коллектор своими руками. Такие самодельные солнечные водонагреватели могут быть изготовлены, например, из сотового поликарбоната и вакуумных трубок. В результате вы получите поглотитель солнечной энергии, который сможете использовать для обогрева дома путем нагрева воды и для летнего душа, а его изготовление потребует минимальных финансовых вложений с вашей стороны.

В учебных целях достаточно проанализировать определенный объем информации, посмотреть видео в Интернете, где наглядно объясняется и показано, как сделать самодельный коллектор своими руками.

Изначально стекло использовалось для изготовления солнечных коллекторов, но последующая практика использования этого типа оборудования показала, что солнечный коллектор, собранный из сотового поликарбоната, значительно превосходит стеклянные коллекторы по эффективности. Собранный вручную, он почти так же пропускает свет, как и стекло. Однако сам по себе поликарбонат намного легче стекла, что значительно облегчает процесс его монтажа.

Еще одним преимуществом, которое дает уменьшение общего веса конструкции, являются большие возможности выбора места установки, поскольку требования к поверхностному сопротивлению значительно снижаются. Еще одно преимущество листа сотового поликарбоната — его высокая устойчивость к механическим воздействиям. Даже довольно сильный град не сможет повредить коллектор, сделанный на основе поликарбоната. Такие изделия считаются намного более прочными и надежными. Сравнение различных типов устройств есть на видео в глобальной сети.

Коллектор Станилова: «солнечное отопление» в доме

Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.

Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.

Основным преимуществом работы такой установки является то, что накопленная ей энергия не теряется, а аккумулируется и сохраняется определенное время.

Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.

Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.

Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3/4 до 1 дюйма.

Элементы установки и особенности монтажа

Для изготовления солнечного водонагревателя своими руками также потребуются:

1. деревянная рама;
2. стекло для изготовления светопрозрачной крышки;
3. оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
4. усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;
5. металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
6. теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;
7. соединительные муфты и хомуты;
8. теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).

Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л. В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.

Обязательно емкости следует теплоизолировать, например, изготовив для них специальный утепленный короб, установить который можно не только на крыше здания, но и на чердаке.

Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст. Она представляет собой емкость объемом 30-40 л, оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.

При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м, кроме того, располагаться они должны в непосредственной близости друг от друга.

Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.

Сами трубы и днище должны иметь селективный слой краски для увеличения светопоглощающей способности.

Как работает солнечный коллектор?

Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45°. Далее можно приступать к заполнению системы.

После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.

Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.

Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей, так как пиковые значения температур могут достигать 70 °C и даже выше.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

По типу конструкции солнечные коллекторы бывают вакуумными и плоскими

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

По виду использования коллекторы могут быть пассивными и активными

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

По температуре нагрева коллекторы классифицируются на низко-, средне- и высокотемпературные

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

• воздушные;
• водяные плоские;
• водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

• Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
• Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
• Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

• Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
• Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
• Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

• Подогрев жидкости до требуемой температуры.
• Повышение производительности отопительной системы.
• Водонагреватель для бассейна, для летнего душа.
• Подогрев жидкости для иных потребностей.

Какие бывают солнечные коллекторы?

Классификация видов солнечных коллекторов осуществляется по нескольким принципам. Первый из них — это производительность. Определяющим критерием служит температура, которая может достигаться пластинами, извлекающими энергии.

По этому принципу различают солнечные коллекторы:

1. Высоких температур — это преимущественно промышленные коллекторы, которые собрать в домашних условиях не удастся.
2. Средних температур. Такие приборы способны нагревать воду до 80С. Благодаря этому они вполне пригодны для использования в контурах отопления.
3. Низких температур — компактные устройства, с помощью которых можно нагреть небольшой объем воды до 50С.

В зависимости от формы и функциональных возможностей, различают следующие варианты конструкционных решений:

1. Плоский солнечный коллектор. Такой прибор представляет собой плоский ящик, чаще всего из металла. Внутри его размещается черная пластина, которая и притягивает солнечный свет. Ящик закрывается стеклянной крышкой, которое усиливает эффективность подачи энергии на саму пластину. Невысокий КПД всего в 10% можно повысить за счет использования дополнительного слоя из аморфного полупроводника.
2. Вакуумный трубчатый солнечный коллектор. Основной конструктивный элемент таких систем — это стеклянные трубки с высокоселективным покрытием. Они предназначены для улавливания солнечной энергии, а также служат непосредственным проводником тепла. При конструировании трубки распределяются по площади — одни находятся снаружи, другие внутри. Между ними вакуум, который обеспечивает длительное сохранение полученного тепла. Высокая герметичность прибора достигается за счет установки многослойного стекла.

По типу теплоносителя различают такие приборы:

1. Жидкостный (водяной) солнечный коллектор. В этих системах циркулирует жидкость. В зависимости от сложности конструкции и предъявляемых требований к эффективности КПД, оформляться они могут с разомкнутыми и замкнутыми контурами теплообмена, с остеклением и без него.
2. Воздушный солнечный коллектор. Этот тип отличается тем, что нагревается не вода, а сам воздух. Используются они в основном для сушки с/х продукции. Для повышения качества результата могут оснащаться вентиляторами для принудительной конвекции, из-за чего в обслуживании становятся более дорогими. Главное достоинство воздушных коллекторов в том, что они не замерзают зимой.

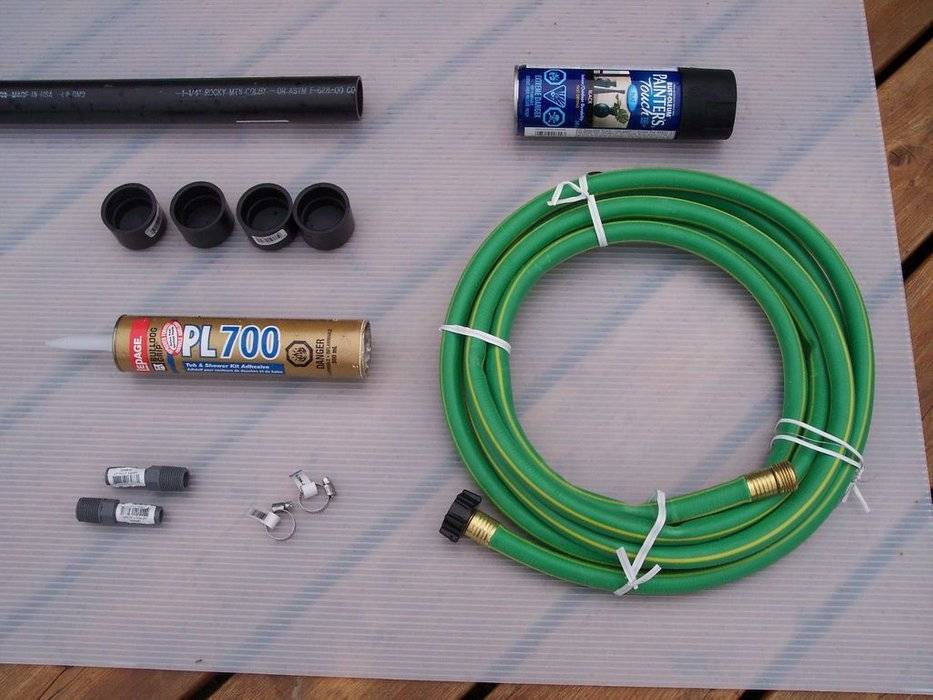

Необходимые инструменты и материалы

Инструменты, которые вам понадобятся:

• Электрическая дрель.
• Отвертка.
• Циркулярная и ручная пила.
• Нож.
• Рулетка.
• Механический степлер.
• Силиконовый клеевой пистолет.

Материалы для коллекционера:

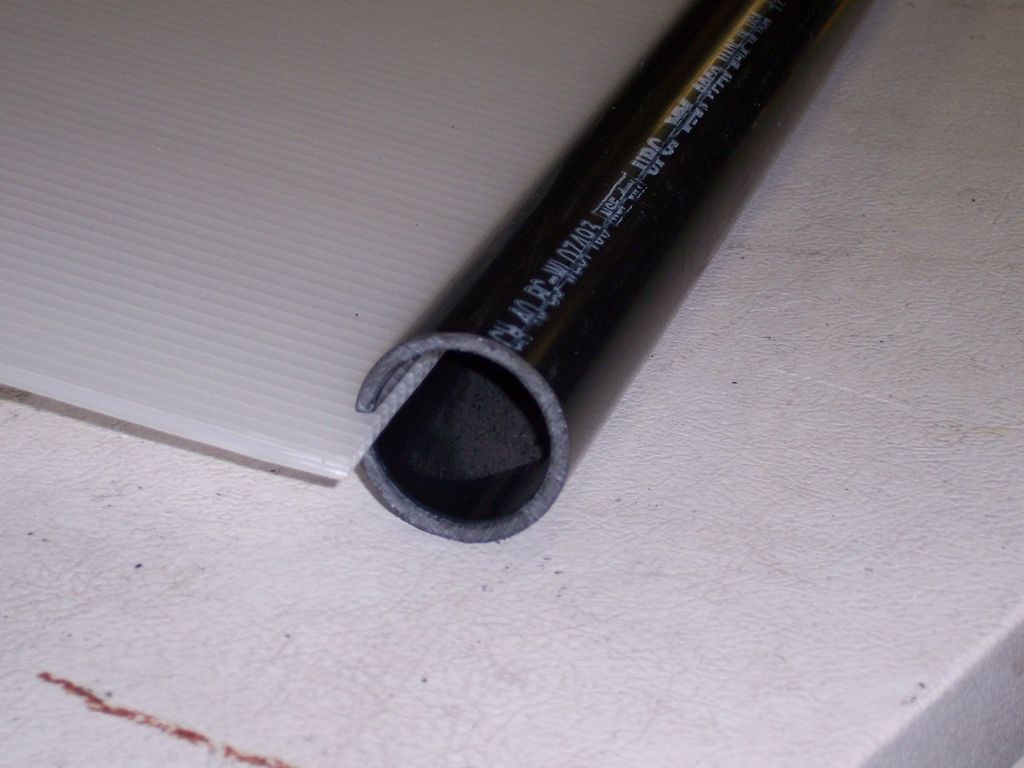

• Трубка из АБС-пластика.
• пластиковые ниппели 2 ½ дюйма с резьбовым соединением и шлангом.
• Лист поликарбоната с полыми швеллерами.
• 4 крышки для пробирок.
• Трубка с силиконовым герметиком.
• Краска-спрей, если планируется покраска.

Материалы каркаса:

• Лист пенополистирола. Также можно использовать квадраты из пенополистирола.
• Пленка, скотч.
• 1 лист фанеры.
• Брус деревянный сечением 100 × 100 мм.
• Болты, гайки, шайбы, скобы для крепления.

Материалы для организации циркуляции воды:

• Подходящий резервуар или емкость для воды.
• Несколько хомутов для шлангов.
• Для подключения бака вам понадобится садовый шланг, длина которого зависит от расстояния бака для воды от самого коллектора.

Для наглядности проверки работоспособности коллектора для нагрева воды я использовал цифровой градусник.

Клипсы могут применяться для крепления труб к раме

Далее, с помощью такой же клипсы свободный от бутылок участок трубы закрепляется на противоположной, правой стойке.

• Если есть необходимость положение бутылок корректируется, так, чтобы фольгированная их половина оказалась снизу, у каркаса коллектора.
• Затем трубе придается плавный поворот, и она снова защелкивается на клипсу.
• Следующим этапом на трубу снова надеваются бутылки, и она закрепляется уже на левой стойке. Такую последователь соблюдают и дальше, пока вся рама не будет заполнена змеевиком коллектора.

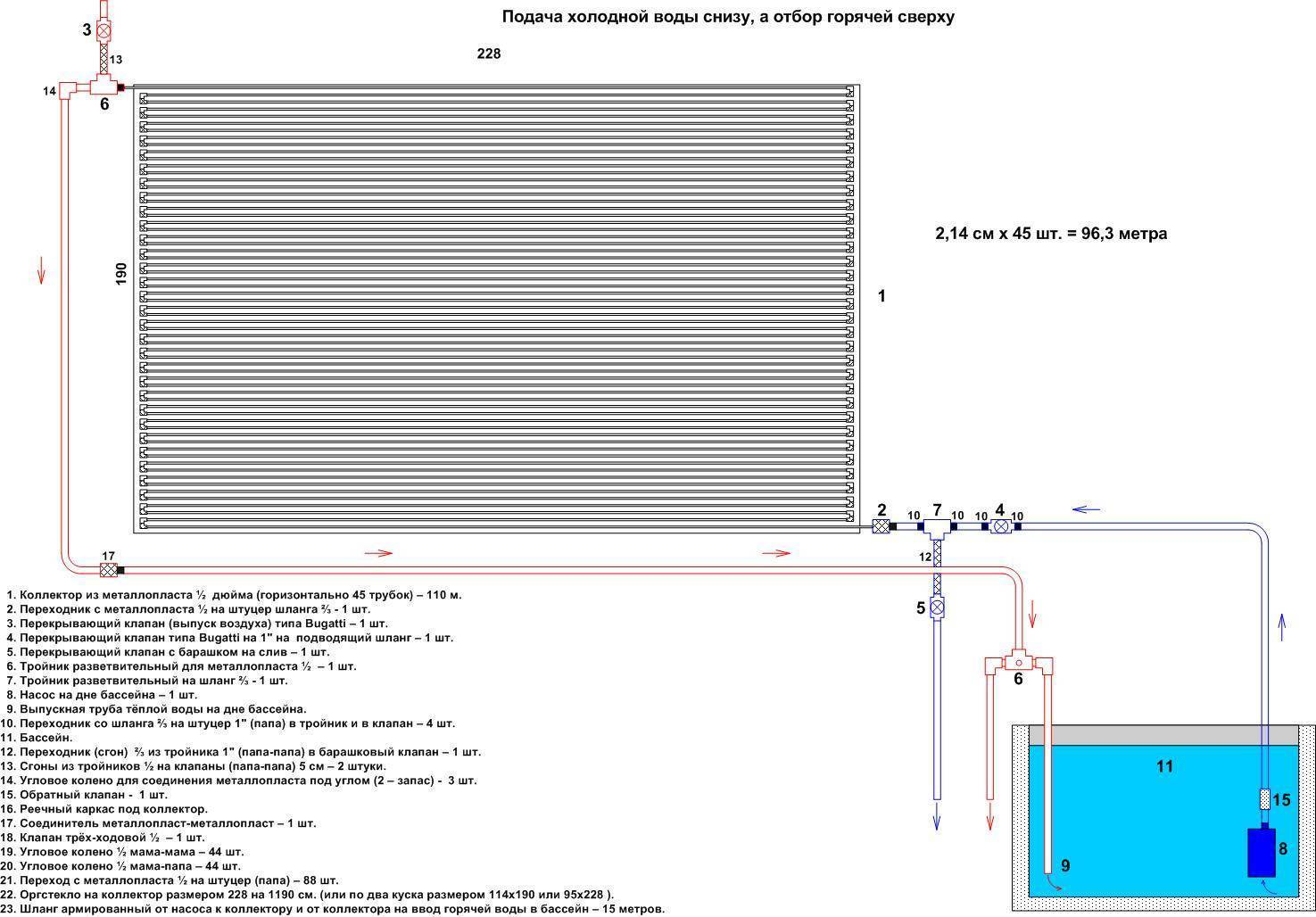

• Теперь осталось только «запаковать» фитинги, через которые будет осуществлена врезка получившегося коллектора к подаче холодной воды и к накопительной емкости горячей.

Что такое солнечный коллектор?

По своей сути, это климатическое оборудование, которое используется для производства горячей воды с ее последующим использованием в водопроводе и отопительной системе. Принцип функционирования такой системы заключается в изменении плотности воды во время ее нагревания, за счет чего происходит выталкивание горячей жидкости наверх.

Главное отличие таких систем заключается в том, что используются для нагрева природные ресурсы, в частности, солнечная энергия, которая абсолютно бесплатна. А правильно сконструированный солнечный коллектор позволяет извлекать эту энергию даже в морозный день или при пасмурной погоде. Поэтому применение такого устройства возможно не только летом, но даже осенью и зимой.

Устройство солнечного коллектора

Конструкция полной системы солнечного коллектора обязательно включает несколько основных элементов — это:

• прибор для извлечения солнечной энергии;
• емкость для накапливания горячей воды;
• теплообменник;
• теплоизоляционная конструкция, которая снижает скорость остывания теплоносителя.
