Солнечный воздушный коллектор своими руками: пошаговый процесс, как правильно сделать

Из чего можно сделать гелиосистему самостоятельно

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

  • корпус;
  • абсорбер;
  • теплообменник, внутри которого будет циркулировать теплоноситель;
  • отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

  • Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
  • Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
  • ГВС — используется два принципа подогрева горячей воды:
    1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
    2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения. Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

  • поликарбоната;
  • вакуумных трубок;
  • ПЭТ бутылок;
  • пивных банок;
  • радиатора холодильника;
  • медных трубок;
  • ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Принцип работы воздушного солнечного коллектора

Воздушный солнечный коллектор – одно из самых простых устройств. Его работа основана на принципах, знакомых всем нам с детства.

Парниковый эффект. Лучи солнца могут свободно проникать через прозрачные покрытия, будь то стекло, поликарбонат или что-то другое. Но тепло, которое они принесли, не может выбраться наружу из закрытого пространства. Именно поэтому строят теплицы. Теплый воздух легче. Всегда нагретый воздух поднимается, а холодный – опускается к полу. Именно по этой причине обогреватели размещают снизу.

Это два основных принципа, на которых организована работа воздушного солнечного коллектора для дома.

Воздушный коллектор нагревает воздух для отопления, используя для этого энергию солнечных лучей. Обычно это простая конструкция с применением плоского абсорбера. Воздушные коллекторы используют для обогрева помещений или для сушки продуктов даже в Сибири.

Воздушный солнечный коллектор для дома состоит из поглощающей панели, трубок, через которые будет циркулировать воздух, и вентилятора, отвечающего за движение воздушных масс. Конечно, все это нужно прикрепить к помещению, которое нуждается в подогреве.

Воздушный солнечный коллектор для обогрева дома

Можно также с помощью труб сделать систему для обогрева всего дома, если коллектор достаточно мощный.

Поглощающая панель состоит из абсорбера, прозрачного защитного покрытия (например, поликарбоната) и теплоизоляции. Все это помещено в короб, задняя и боковые стенки которого покрыты толстым слоем теплоизоляции. Это нужно, чтобы сохранить тепло для отопления.

Потом размещается полотно абсорбера. Обычно его изготавливают из меди или алюминия и покрывают селективным покрытием, которое помогает собрать больше энергии. Для поглощающего полотна главное – теплопроводность конструкции.

Сверху размещается прозрачное покрытие, которое должно защищать абсорбер от погодных условий и различных ударов. Конечно, лучшим вариантом будет стеклопакет. Есть много более дешевых вариантов, но стеклопакет обеспечит максимальный КПД, который сделает возможным обогрев даже в Сибири.

Хотя нельзя отрицать пользу поликарбоната. Многие выбирают покрытия именно из поликарбоната. Он стоит дешевле, но мало в чем уступает лучшим вариантам.

Воздух может двигаться через поглотитель благодаря естественной циркуляции (теплый вверх, холодный вниз).

Устройство воздушного солнечного коллектора

Но иногда в таких случаях воздух движется слишком медленно и большинство накопленного тепла уходит в атмосферу вместо отопления дома, тогда можно добавить несколько труб.

Это не экономично, поэтому в таких случаях к системе присоединяют вентилятор, можно с помощью труб. Он гонит воздух гораздо быстрее и вся полученная энергия передается в систему для отопления. Но в этом случае нужны дополнительные затраты – вентиляторы потребляют электроэнергию. Обычно такие солнечные коллекторы просто встраивают в крыши или стены зданий, что повышает их КПД (коэффициент полезного действия).

Но не нужно забывать, что воздух проводит тепло гораздо хуже, чем жидкость. Поэтому эффективность у воздушного коллектора будет гораздо ниже, чем у плоского варианта для отопления. Воздух лучше всего направлять между поглощающей пластиной и теплоизоляцией, без труб. Прозрачное защитное покрытие, размещенное впереди, вызывает большие теплопотери. Правда, это не касается поликарбоната. Но если не нужно нагревать воздух для отопления больше, чем на 17 градусов (по сравнению с окружающей средой), то можно пускать циркуляцию с обеих сторон полотна. Но если окружающая среда слишком низкой температуры, например, в Сибири, результат будет хуже. Если воздушный коллектор хорошего качества, он может прослужить до 20 лет.

Воздушные солнечные коллекторы, установленные на фасаде здания

Принцип работы и область применения

Принцип действия

Конструкция и используемые для ее создания материалы направлены для максимально возможного потребления солнечной энергии. После чего она преобразовывается в тепловую, и передается для дальнейшего ее использования. Теплоносителем в данной системе может являться как воздух, так и специальная жидкость с незамерзающими свойствами.

Циркуляция его может быть естественной и принудительной.

Коллекторы используются в различных странах с любым климатом.

Область применения их достаточно велика:

  1. Для дач, коттеджей и частных домов.
  2. Различных производственных комплексов, независимо от рода деятельности и масштаба.
  3. На автомойках, станций автозаправок.
  4. В детских и медицинских учреждениях.
  5. На объектах железнодорожного транспорта.
  6. В гостиничных, торговых и развлекательных комплексах.
  7. В заведениях общепита и офисах.

https://youtube.com/watch?v=JJdGio2dbag

Пошаговая инструкция

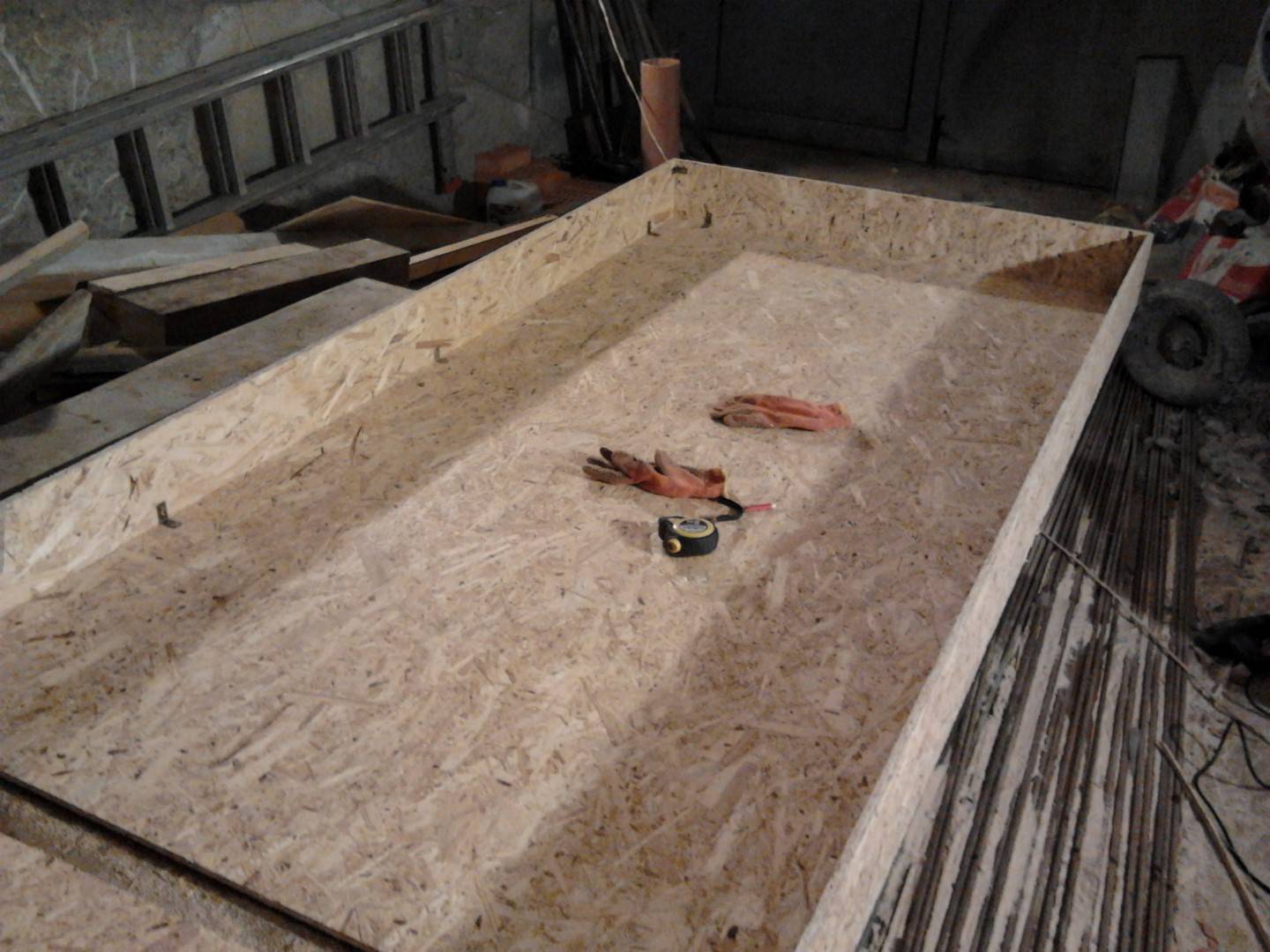

Первый этап изготовления солнечного коллектора из профнастила — это создание короба

Размер можно менять по собственному усмотрению, но важно учитывать: чем больше площадь, тем выше эффективность конструкции. Примерные габариты короба, который подойдет для обогрева помещения:

  • высота — 120 см;
  • длина — 180 см;
  • ширина — 15 см.

Короб должен быть открытым. Для боковых стенок лучше брать более толстую фанеру (10-12 мм), а для задней подойдет и тонкая (7-8 мм).

Далее начинается создание самой гелиоустановки:

  1. В задней стенке с левой стороны проделывается выпускное отверстие.
  2. Короб утепляется. Один из подходящих вариантов наполнителя — стекловата. Рекомендуемая толщина слоя: 4-5 см.
  3. По внутреннему периметру короба крепятся деревянные брусья, так чтобы слой ваты оказался между ними и задней стенкой. При этом 4 деревяшки устанавливаются вертикально по углам: они не должны выходить за пределы конструкции.

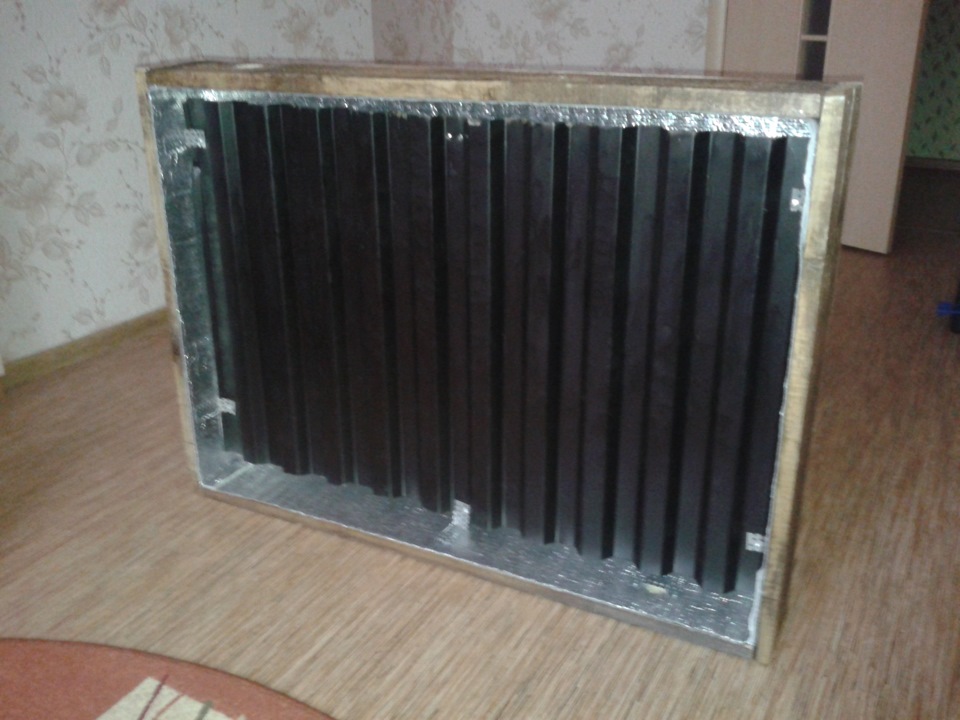

  4. Внутрь укладывается и зашивается лист профнастила. В нем необходимо проделать отверстия по углам под вертикальные деревянные брусья, а также с левой стороны для выпускного отверстия.
  5. Профилированный лист покрывается черной краской.
  6. Чтобы в коллектор поступал воздух с улицы, в правой стенке короба делается прямоугольное отверстие. Рекомендуемая высота — ⅕ от общей длины. Отверстие лучше закрыть сеткой от москитов, чтобы живность не забиралась внутрь конструкции.

Следующий этап — замедление движения воздуха внутри коллектора, которое поможет увеличить количество вырабатываемого тепла. Для этого нужно создать внутри лабиринт из брусьев.

К внутренней стороне используемых стекол следует прикрепить 5 вертикальных, расположенных параллельно деревянных досок. Расстояние между ними должно быть примерно одинаковое. Длина брусков — чуть меньше, чем у короба, чтобы оставалось место для движения воздуха. Действует принцип шахмат:

  • первый брусок крепится к нижней части рамы, но не доходит до верхней;
  • второй — приклеивается чуть выше и не соединяется с низом, но при этом прикрепляется к верху и т.д.

Затем оконные рамы с помощью термоклея присоединяются к коробу солнечного коллектора. Благодаря такой конструкции воздух будет идти змейкой с улицы до выпускного отверстия.

И последний шаг — установка вентилятора у впускного отверстия коллектора. Изменяя мощность, можно будет контролировать, с какой скоростью движется воздух в системе.

Все, на этом сборка устройства закончена, осталось лишь сделать дыру в стене здания и поставить рядом гелиоустановку. Механизм работы коллектора прост: солнечные лучи будут накалять профнастил, а тот — передавать тепло воздушным массам, которые через отверстие поступят в помещение.

Владельцев частных домов и гаражей может заинтересовать другой вариант конструкции — солнечный коллектор на окно.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

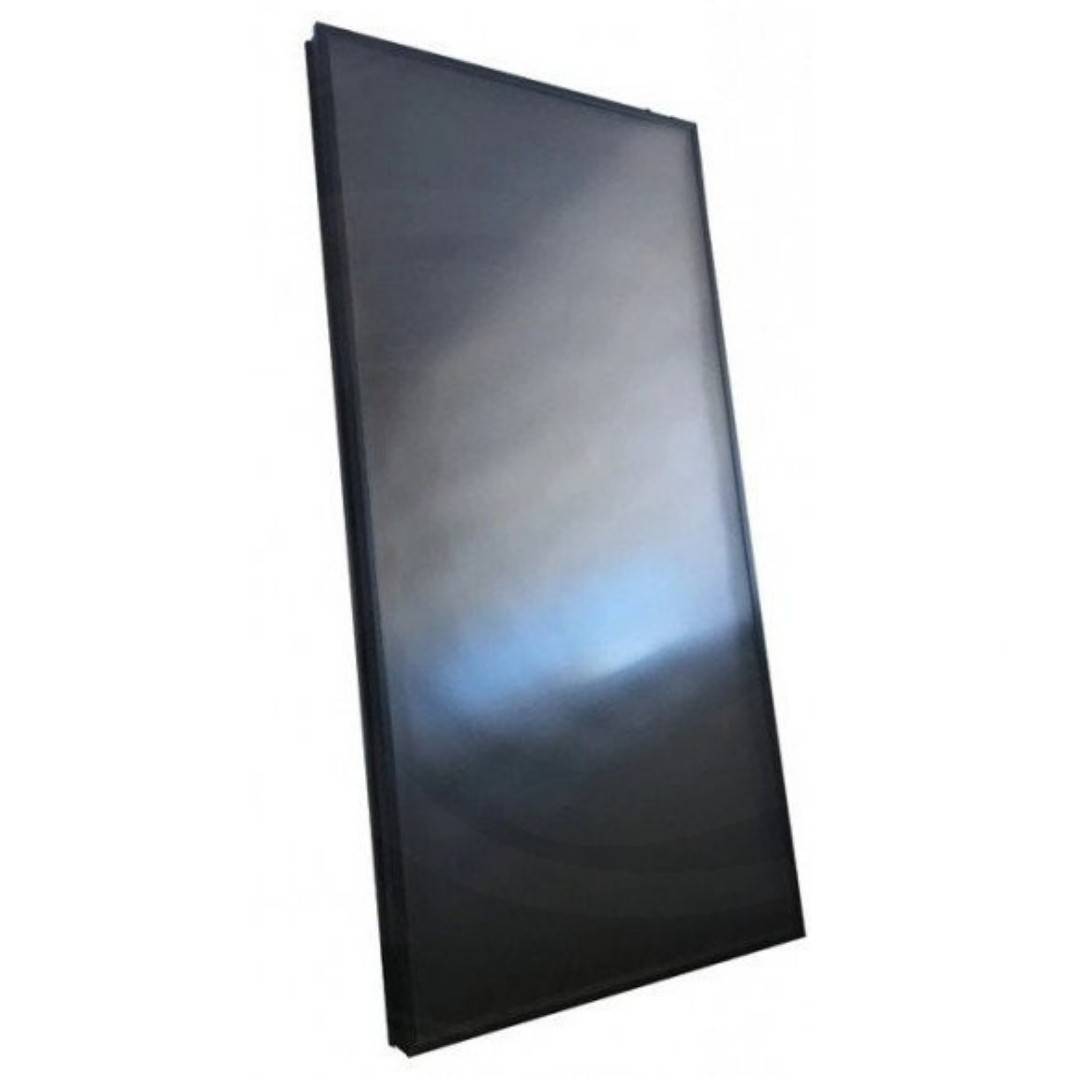

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Назначение.

Первая функция солнечных воздушных коллекторов это обогрев помещения. Холодный воздух находящийся в нижней части помещения или снаружи попадает в коллектор, где нагревается и через верхний вытяжной блок возвращается в помещение (Рис.4).

Рис.4

Одновременно с выполнением обогрева помещения при использовании наружного воздуха воздушный солнечный коллектор выполняет вторую функцию – вентиляция помещения и приток свежего воздуха. На выходе из воздуховода коллектора в помещение устанавливается фильтр, тогда даже при рециркуляционном режиме, можно получить очистку воздуха в помещении.

Рис.5

Теперь рассмотрим третью функцию солнечного воздушного коллектора, за что его полюбили дачники и прочие владельцы строений, в которых проживание осуществляется не постоянно.

Солнечный воздушный коллектор не дает отсыревать помещениям, система отопления в которых работает периодически. Эту проблему не решить простым проветриванием помещений, так как влажность холодного воздуха выше, а его влагоабсорбционные свойства ниже. Достаточно взглянуть на Психометрическую диаграмму Молье и мы увидим, что когда воздушный коллектор забирает с улицы воздух с температурой -10°С и влажностью 70%, он нагревает воздух на 15°С-40°С, пусть до температуры +10°С, то влажность этого воздуха уменьшается до 15%, а влагоабсорбционные свойства подаваемого в помещение воздуха увеличиваются в 7-9 раз (Рис.5).

Соответственно СВК предохраняет дом от появления плесени, неприятного запаха, от промерзания и соответственно преждевременного разрушения отсыревших конструктивных элементов.

Очень актуальна эта функция воздушного солнечного коллектора так же для бань (Рис.6) и крытых бассейнов (Рис.7).

Рис.6

Рис. 7

Необходимо упомянуть и об еще одной функции воздушных солнечных коллекторов, которая не сильно актуальна для частного домовладения в наших широтах, но всё же.

Помимо генерации тепла солнечный воздушный коллектор может выполнять барьерные и теплозащитные функции.

В этом случае коллектор занимает всю поверхность стены или крыши. Наружная поверхность коллектора и стена здания образуют так называемый фасад с двойной оболочкой. Таким путем можно «накрыть» стены, крыши и наклонные элементы зданий (Рис.8).

Рис. 8

Наружная часть такого фасада выполняет с одной стороны барьерную функцию (защита внутренней части – т.е. собственно стены здания от намокания), с другой – это теплопоглощающая поверхность, хорошо пропускающая тепло на свою внутреннюю сторону. Ее обычно выполняют гофрированной с мелкой перфорацией.

Такой фасад с двойной оболочкой внутри разделен на вертикальные секции. Наружная поверхность фасада нагревается солнечным теплом и передает это тепло воздуху между наружной и внутренней стенками. Нагретый воздух активно поднимается вверх, где его отбирают внутрь помещений для подогрева здания. Очень часто, как и в обычных солнечных воздушных коллекторах, горячий воздух здесь используется в сочетании с системой вентиляции – непосредственно или косвенно. Восходящий поток горячего воздуха в полости фасада с двойной оболочкой одновременно подсушивает стену здания и улучшает его теплоизоляционные характеристики.

Эти свойства высоко оценили в странах с холодным и/или сырым климатом. Солнечный воздушный коллектор типа «солнечная стена» здесь не столько используется для отопления или подогрева воздуха в системе вентиляции, сколько выполняет энергосберегающие функции.

У нас в стране распространение получили индивидуальные солнечные воздушные коллектора не большой площади в применении к сезонным, периодически посещаемым и потому не постоянно отапливаемым объектам: дачи, бани, гаражи, мастерские, студии, склады.

В конце текста необходимо сказать немного о недостатках солнечного воздушного коллектора:

  • воздушный солнечный коллектор работает только при наличии солнца, эффективность его в пасмурные дни будет около нулевой.
  • при низкой температуре, даже в солнечный день, лучше переключать коллектор на режим внутренней циркуляции.
  • при установке коллектора необходимо сверлить одно-два больших отверстия в несущей стене или в крыше (в зависимости от места установки).

Рис.9 Примеры различных вариантов крепления коллекторов на стене дома.

Однако, применяя воздушный солнечный коллектор, мы можем решить следующие проблемы (Рис.9):

  • Вентиляция и фильтрация воздуха в помещениях.
  • Поддержание сухой атмосферы в помещениях, в которых не постоянно работает отопление.
  • Дополнительное отопление помещений.
Вам также может быть интересно:

При монтаже солнечной электростанции или установке одной панели…

Вопрос отопления, как мы не раз уже указывали…

  1. Главная
  2. Статьи
  3. Солнечный воздушный коллектор

Изготовление коллектора из пивных банок

Это практичная и дешевая альтернатива описанным выше моделям гелиосистем. Она характеризуется низкой себестоимостью, ведь главное – запастись достаточным количеством жестяных банок (это будет нетрудно для любителей «коки» или баночного пива).

Солнечный коллектор из алюминиевых банок

Обратите внимание! Банки обязательно должны быть из алюминия – этот металл обладает высоким теплообменом и устойчивостью к коррозии. Поэтому при подготовке проверьте каждую банку с помощью магнита

Технология изготовления

Первый этап. Сначала проделайте в дне каждой банки по три отверстия, каждое размером с ноготь. Сверху сделайте вырез в форме звезды и отогните края наружу – это улучшит турбулентность подогретого воздуха.

Как сделать солнечный коллектор

Второй этап. Далее обезжирьте банки и сложите их в трубы соответствующей длины (в зависимости от размеров стены). Дно и крышка будут почти идеально прилегать друг к другу, а незначительные зазоры между ними обработайте силиконом.

Обратите внимание! Силикон должен выдерживать перманентно высокую температуру, иначе ваша конструкция рассыплется в процессе эксплуатации. Не смещайте банки, пока силикон полностью не высохнет. Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб)

Это обезопасит трубы от боковых смещений

Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб). Это обезопасит трубы от боковых смещений

Не смещайте банки, пока силикон полностью не высохнет. Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб). Это обезопасит трубы от боковых смещений.

Солнечный коллектор из алюминиевых банок

Третий этап. Далее приступите к сборке корпуса. Для задней стенки используйте лист обычной фанеры необходимого размера. Можете сверху и снизу короба установить специальные деревянные планки с отверстиями под трубы – так вы добьетесь более надежной фиксации.

Как сделать солнечный коллектор

Четвертый этап. Уложите трубы в короб и закрепите все тем же силиконовым герметиком. Потом выкрасите их черной краской – темные цвета, как известно, притягивают солнечные лучи. Между трубами проложите минеральную вату. Когда краска высохнет, закройте коллектор листом сотового поликарбоната.

Как работают солнечные коллекторы

Гелиоколлектор – это функциональная конструкция, используемая для получения энергии. Ее фоточувствительные элементы поглощают свет для нагрева жидкости или воздуха внутри трубок.

Принцип работы солнечного коллектора (СК): лучи солнца нагревают пластины черного цвета, и энергия аккумулируется для бытовых нужд. Способ ее получения – экологически чистый и экономичный.

Выделяют следующие виды бытовых коллекторов:

  • плоские;
  • вакуумные;
  • воздушные.

Расскажем подробнее о каждом из этих типов ниже.

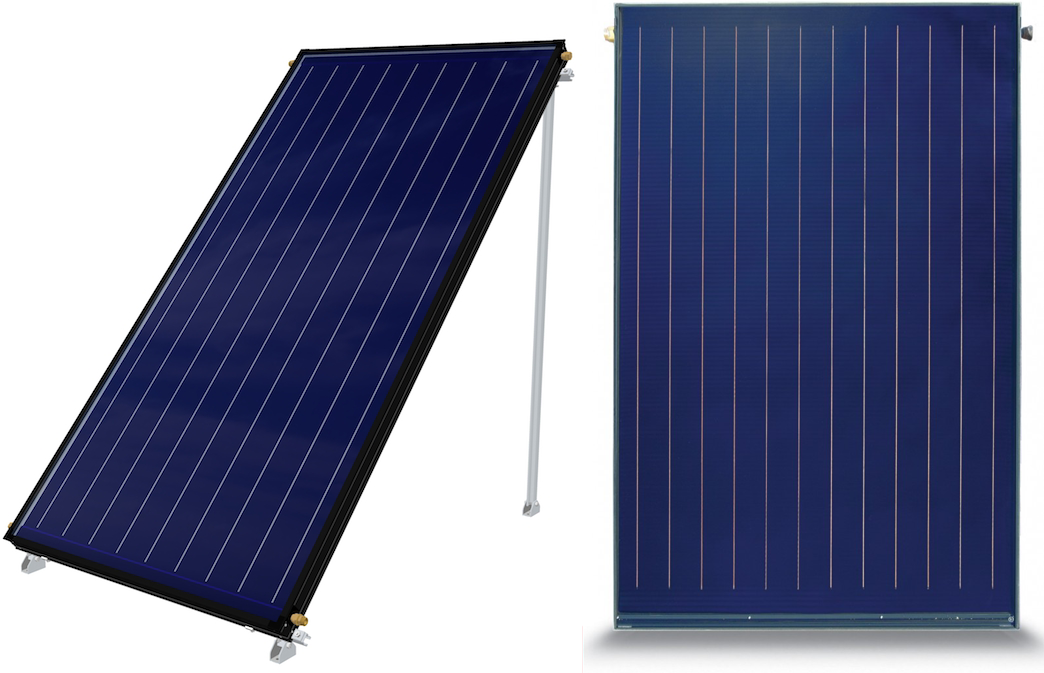

Плоские

Популярные и бюджетные по расценкам устройства. Состоят из плоскостной светочувствительной пластины, соединенной с теплопроводящими трубами, стеклянного покрытия, теплоизоляции и металлической рамы. Пластина поглощает солнечный свет и аккумулирует тепловую энергию, которая нагревает жидкость-теплоноситель. В отличие от других типов, теряют много поглощенного тепла. Неэффективны в пасмурную погоду. Повышенная влажность плохо сказывается на конструктивных деталях.

Плоские коллекторы

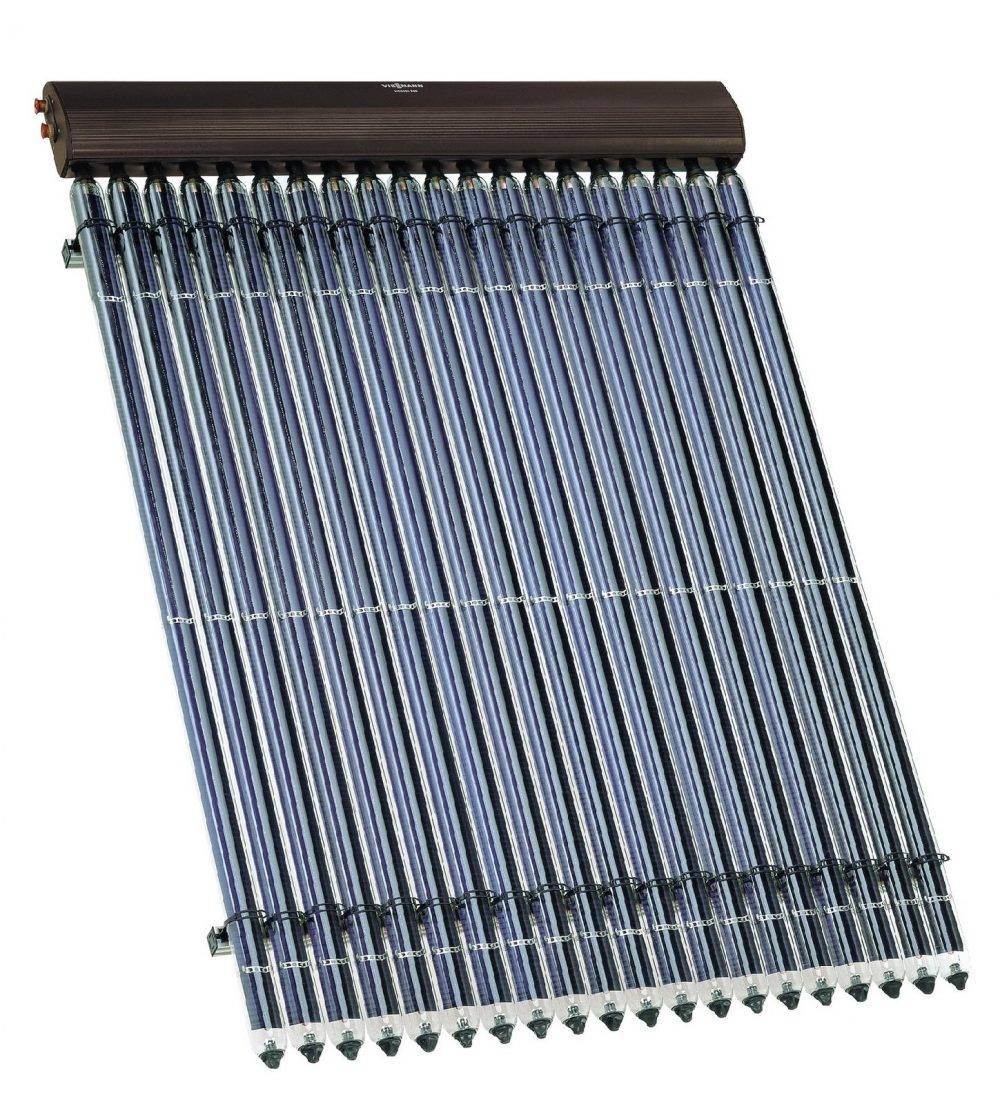

Вакуумные

Выделяют 2 типа вакуумных коллекторов: прямоточные и с косвенной передачей тепла. Первые применяются в теплое время года, вторые – всесезонно. В основе конструкции – вакуумная система трубок с металлическим стержнем внутри, в котором находится жидкость-теплоноситель. Такая установка работает по принципу термоса. Характеризуется оптимальным КПД.

Вакуумный коллектор

Воздушные

По принципу работы похожи на плоские. Но в воздушных коллекторах в качестве теплоносителя используют воздух. Устанавливают для отопления домов. Прогретый воздух заполняет помещение при помощи воздуховодов и вентилятора.

Воздушный коллектор

Подготовка к сборке абсорбера

Итак, в сборке своего устройства вам лучше прибегнуть к использованию сотового прозрачного поликарбоната. Применение такого вида поликарбоната позволит добиться максимальной эффективности нагрева от создаваемого устройства. Сделать выбор в пользу этого поликарбоната стоит еще и потому, что он очень прочный

Это немаловажно, учитывая возможные погодные катаклизмы, такие как крупный град, ураганный воздушный поток, который срывает ветки с деревьев – эти случайности надо учитывать, так как они способны повредить слабое покрытие. Сотовая структура покрытия поможет вам сделать воздушный эффект парника, в результате создавая усиленный момент нагрева воды в трубках

Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия.

Для абсорбирующей панели вам будет нужен лист металла толщиной около 0,8 миллиметров (однако, лучше подойдет медный материал). В принципе сойдет и стальной лист. На внешнюю поверхность надо будет нанести так называемое селективное покрытие (выкрасить матовой черной краской, краска должна быть стойкой к высоким температурам). Если не соблюдать эти рекомендации (черное покрытие тоже имеется в виду), устройство не будет функционировать в правильном режиме.

Корпус устройства вы тоже сможете собрать самостоятельно, для этого вам надо использовать алюминиевые материалы или использовать менее долговечный, но легче поддающийся обработке деревянный материал. Работая с деревом, вы потратите значительно меньше времени на создание обогревателя, а с фанерой работать еще легче. Но все-таки лучше использовать раму из алюминия, ее долговечность, в сравнении с деревом, не идет ни в какое сравнение.

Принцип работы воздушного солнечного коллектора

Воздушный солнечный коллектор – одно из самых простых устройств. Его работа основана на принципах, знакомых всем нам с детства.

Парниковый эффект. Лучи солнца могут свободно проникать через прозрачные покрытия, будь то стекло, поликарбонат или что-то другое. Но тепло, которое они принесли, не может выбраться наружу из закрытого пространства. Именно поэтому строят теплицы. Теплый воздух легче. Всегда нагретый воздух поднимается, а холодный – опускается к полу. Именно по этой причине обогреватели размещают снизу.

Это два основных принципа, на которых организована работа воздушного солнечного коллектора для дома.

Воздушный коллектор нагревает воздух для отопления, используя для этого энергию солнечных лучей. Обычно это простая конструкция с применением плоского абсорбера. Воздушные коллекторы используют для обогрева помещений или для сушки продуктов даже в Сибири.

Воздушный солнечный коллектор для дома состоит из поглощающей панели, трубок, через которые будет циркулировать воздух, и вентилятора, отвечающего за движение воздушных масс. Конечно, все это нужно прикрепить к помещению, которое нуждается в подогреве.

Воздушный солнечный коллектор для обогрева дома

Можно также с помощью труб сделать систему для обогрева всего дома, если коллектор достаточно мощный.

Поглощающая панель состоит из абсорбера, прозрачного защитного покрытия (например, поликарбоната) и теплоизоляции. Все это помещено в короб, задняя и боковые стенки которого покрыты толстым слоем теплоизоляции. Это нужно, чтобы сохранить тепло для отопления.

Потом размещается полотно абсорбера. Обычно его изготавливают из меди или алюминия и покрывают селективным покрытием, которое помогает собрать больше энергии. Для поглощающего полотна главное – теплопроводность конструкции.

Сверху размещается прозрачное покрытие, которое должно защищать абсорбер от погодных условий и различных ударов. Конечно, лучшим вариантом будет стеклопакет. Есть много более дешевых вариантов, но стеклопакет обеспечит максимальный КПД, который сделает возможным обогрев даже в Сибири.

Хотя нельзя отрицать пользу поликарбоната. Многие выбирают покрытия именно из поликарбоната. Он стоит дешевле, но мало в чем уступает лучшим вариантам.

Воздух может двигаться через поглотитель благодаря естественной циркуляции (теплый вверх, холодный вниз).

Устройство воздушного солнечного коллектора

Но иногда в таких случаях воздух движется слишком медленно и большинство накопленного тепла уходит в атмосферу вместо отопления дома, тогда можно добавить несколько труб.

Это не экономично, поэтому в таких случаях к системе присоединяют вентилятор, можно с помощью труб. Он гонит воздух гораздо быстрее и вся полученная энергия передается в систему для отопления. Но в этом случае нужны дополнительные затраты – вентиляторы потребляют электроэнергию. Обычно такие солнечные коллекторы просто встраивают в крыши или стены зданий, что повышает их КПД (коэффициент полезного действия).

Но не нужно забывать, что воздух проводит тепло гораздо хуже, чем жидкость. Поэтому эффективность у воздушного коллектора будет гораздо ниже, чем у плоского варианта для отопления. Воздух лучше всего направлять между поглощающей пластиной и теплоизоляцией, без труб. Прозрачное защитное покрытие, размещенное впереди, вызывает большие теплопотери. Правда, это не касается поликарбоната. Но если не нужно нагревать воздух для отопления больше, чем на 17 градусов (по сравнению с окружающей средой), то можно пускать циркуляцию с обеих сторон полотна. Но если окружающая среда слишком низкой температуры, например, в Сибири, результат будет хуже. Если воздушный коллектор хорошего качества, он может прослужить до 20 лет.

Воздушные солнечные коллекторы, установленные на фасаде здания
