Состав раствора для штукатурки стен

Варианты составов

Штукатурка различается по составу и характеристикам. Далее, разберем более подробно отдельные строительные штукатурные смеси и условия их применения.

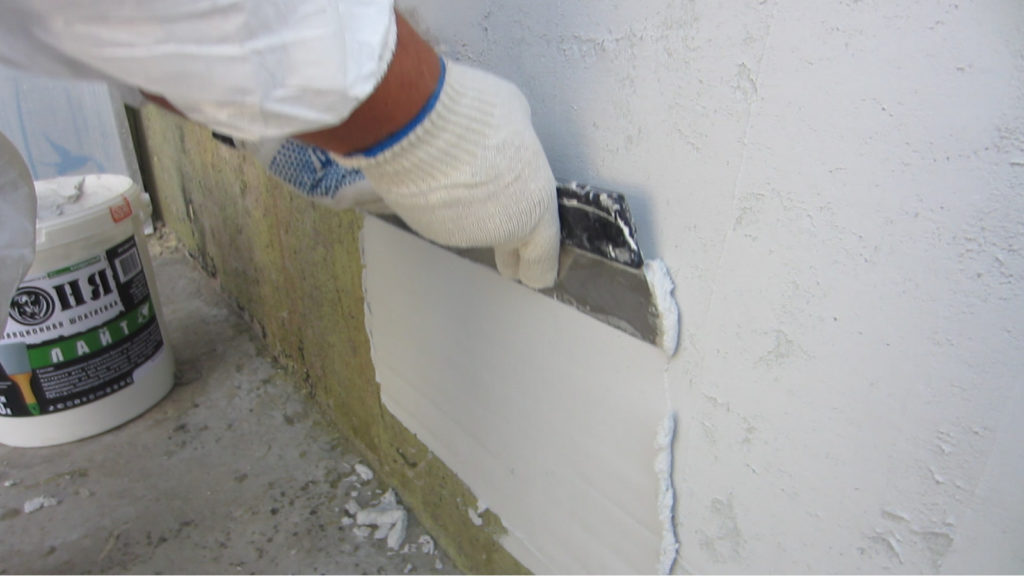

На основе шпатлевки

Для замешивания основной массы понадобится обычная шпаклевка (6 кг), вода (2 л) и клей ПВА (0,2 л). Сухую порошкообразную шпатлевку помещают в тару, постепенно вливают воду, размешивают. После добавляют клей ПВА и повторно перемешивают. При отсутствии такого клея допускается его замена на затирку для гипсокартона (пропорции остаются прежними 1: 1).

С грунтовкой

В качестве основного материала, как и в предыдущем варианте, используется шпаклевка в соотношении 3:1.

Состав:

Шпаклевка – 9 килограмм.
Грунтовка – 3 литра.
Затирка – 200 грамм.
Колер – добавляется в зависимости от требуемой насыщенности.

Приготовление производится аналогично. Единственное отличие – вместо воды смесь необходимо разводить грунтовкой. Такой вид штукатурки используется для декоративного оформления поверхности. Поэтому грунтовка применяется исключительного белого цвета, чтобы исключить потерю качества выбранного оттенка.

Цементная

Используется как основа для дальнейшей отделки поверхности стен. Различаются три вида цементной штукатурки:

Цементно-песчаная. Состоит из цемента, песка, воды. Прекрасно подходит для защиты стен в помещениях с повышенной влажностью. Также может применяться для облицовки фасадов или внутренней отделки помещения.
Цементно-известковая. Отличие заключается в замене воды на известковое молочко.
Цементно-глиняная. Применяется для отделки внутренних стен помещений с умеренной влажностью.

Соотношение компонентов в цементной штукатурке

Для приготовления различных видов используются составы отличающиеся друг от друга по соотношению компонентов. Так для обрызга поверхности стен, необходимо соотношение 1:4, грунтование поверхности производится раствором в соотношении 1:3, а финишная накрывка выполняется крутым раствором – 1:2. Для начала смешиваются сухие компоненты, после чего добавляется вода или известковое молочко. В итоге должна получиться смесь с консистенцией сметаны.

Глиняная

Глиняная штукатурка распределяется на несколько видов:

Глиняно-песчаная. Преимущественно используется для отделки деревянных построек.
Глиняная с добавлением опилок, шерсти, войлока и других материалов.
Глиняно-песчаная с добавлением волокон. Отличается способностью сохранять тепло внутри помещения.

Основными компонентами глиняной штукатурки являются песок, глина и вода. Исходя из типа работ, изготавливаются составы с различным соотношением компонентов. Так, чтобы приготовить смесь для наружных работ, необходимо смешать компоненты в соотношении 0.2:3:1.

Глиняный раствор

С известью

Известно три вида штукатурки с применением извести:

Известково-гипсовый раствор. Используется для финишного декорирующего покрытия. Гипс влияет на скорость схватывания раствора. Соотношение компонентов 1:4, где меньшее число – это сухой гипсовый порошок.
Известково-глиняный. Для создания штукатурки потребуется: глина- 1 килограмм; известковое тесто – 0.5 килограмм; песок – 3-6 килограмм.
Известково-цементный раствор. Создается в пропорции 1:1:5. Состав представлен известковой смесью, цементом и строительным песком.

Гипсовая

Приготовление гипсовой штукатурки требует наличия сухого гипса.

Состав:

Гипсовый порошок – 6 кг.
Вода – 2 литра.
Клей ПВА – 200 грамм.

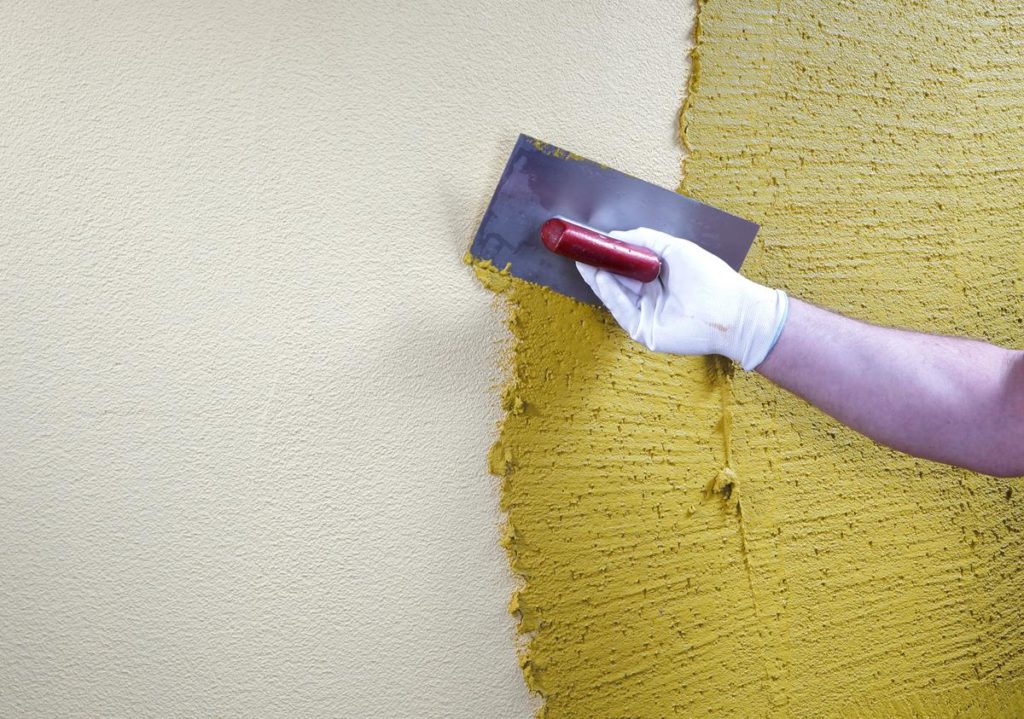

Венецианская

Эту декоративную штукатурку готовят из обычной мелкофракционной шпатлевки. В нее добавляют кварцевую, мраморную, малахитовую крошку, гашеную известь и колер нужного оттенка. Концентрация цвета подбирается индивидуально, однако, ее обилие приведет к ухудшению качеств раствора. Общее количество извести на весь состав варьируется в пределах 50-60%. Это составляет 3 ч., в то время как на гипс уходит 1 ч. Для придания глянца после высыхания покрытия его обрабатывают специальным воском.

Версальская

Эту отделочную смесь для внутренних работ создают на основе шпатлевок двух видов: стартовой и финишной в соотношении 1: 1. Их смешивают, добавляют нужный колер. Обязательным компонентом, обеспечивающим версальской штукатурке особенный эффект, является серебрянка. Ее применяют после полного высыхания покрытия. Добавляют в водорастворимый лак (разводят наполовину) и напыляют исключительно выступающие части рельефа.

Какой раствор нужен для штукатурки стен

Практичная, надежная и недорогая отделка – штукатурка стен цементным раствором. Технические характеристики сделали цемент популярным. Правда, применим он не везде.

Марка раствора для штукатурки стен

Марка определяется допустимой степенью сжатия, застывшего и полностью высохшего (28 суток) раствора. Регулируется соотношением вяжущего и наполнителей. В качестве последних используют опилки, мелкий шлак, гранулы полистирола, перлит и проч. Но чаще всего карьерный или речной песок.

Выбор марки связан с особенностями штукатурки (внешняя, внутренняя, легкая, водостойкая, теплоизолирующая) и назначением конкретного слоя в общей структуре штукатурного массива (обрызг и грунт, накрывка). Определяющее значение имеет состав основания.

Пропорции: при использовании цемента М400 – 1:6.3 (на 1 ч. цемента 6.3 частей песка).

Пропорции: 1:5.

Пропорции: 1:3.

Норма расхода цементно-песчаного раствора на штукатурку стен

Рассчитать расход цементного раствора на 1 м2 штукатурки просто. Необходимо толщину слоя умножить на площадь рабочей поверхности.

Минимальная толщина штукатурки. Не менее 6мм (размер выступающей части маяка).
Максимальное значение привязано к кривизне стены. Штукатурка может достигать нескольких сантиметров одной части плоскости, и 6-ти мм другой.

Расчет уклона производится так:

Провешивается вся плоскость стены, измеряется уклон произвольных точек. Чем больше таких точек, тем точнее вычисления. Например, 1, 2, 4 см.
Суммируются все зафиксированные отклонения: 1+2+4=7.
Сумма разделяется на количество замеров: 7:3=2.3см – усредненная толщина штукатурки.
Умножается средний показатель на площадь конкретной стены.

Цементный раствор для штукатурки стен приготавливается в иных пропорциях, чем бетон той же марки. Это связано с разницей наполнителей: для бетонов используется щебень, для растворов – нет.

Прочность штукатурки зависит не только от насыщенности смеси вяжущим.

Необходимые инструменты и материалы для работы

Чтобы заниматься приготовлением раствора для штукатурки, нужны соответствующие инструменты и оснащение. Замешивать штукатурку можно вручную (лопатой в корыте) или в растворомешалке (механически). Всё зависит от объёмов работы и возможностей. Чтобы замешать небольшую порцию, можно использовать миксер.

Чтобы приступить к работе, следует заранее приобрести соответствующие материалы с запасом (около 20%):

отдельные компоненты либо уже готовые для затворения сухие смеси;
колер или пигменты;
подготовить чистую воду (водопроводную или дождевую);
добавки (имеются в строймагазинах);
ёмкости;
для засыпки в растворомешалку наполнителя пригодится совковая лопата;
для вскрытия упаковок понадобится нож;
мастерок (и остальные инструменты для нанесения составов).

Из чего делают растворы

Какие бывают растворы

Глиняный;
Известково-гипсовый;
Известковый;
Цементно-известковый;
Цементный;
Терразитовый.

Не зависимо от вида, раствор должен получиться вязким. Растворы из цемента подойдут для внутренних и наружных работ. Такой раствор не боится влаги, а значит, его можно применять в помещении с повышенной влажностью. Цементная смесь самая прочная из всех, однако, процесс ее изготовления займет более 12 часов. Известковые смеси боятся влаги, а это значит, что их можно использовать только в помещениях с умеренной влажностью. Для наружной отделки тоже подойдет, но только если поверхность не будет постоянно подвергаться воздействию воды. Для обеспечения прочности состава добавляют гипс. Работа с такими смесями должна быть быстрой: они отвердеют через полчаса после изготавливания.

Смеси из глины используется для отделки деревянных поверхностей. Глина боится воды, а значит использовать ее можно только в сухих помещениях или в комнатах с нормальной влажностью. В состав штукатурки должны входить три составляющих: это вяжущие вещества для сцепления, наполнитель для придания прочности и вода для создания нужной консистенции. Если необходимо прибавить к характеристикам еще некоторые свойства, то можно добавить сопоставимое вещество.

Штукатурка поверхности происходит в несколько слоев. Нужно определиться, а для чего собственно вы штукатурите? Если для выравнивания, то вам нужен состав максимально вяжущий. Если вы используете штукатурку в качестве грунтовки, то она должна обладать средней вязкостью. В качестве распылителя наличие вяжущего вещества должно быть сведено к минимуму. При изготовлении цементного раствора для разбрызга идет соотношение вяжущее — заполнитель 1:3, грунтовка 1:2,а отделочный раствор 1:1.5. Глиняный раствор подразумевает наличие заполнителя в 4 раза больше, чем самой глины. А известковый раствор в два раза больше.

Что можно добавить

Известь;
Гипс;
Жидкое мыло;
ПВА клей.

Известь добавляется для повышения эластичности. К тому же ее наличие сделает раствор менее восприимчивым к влаге. Гипс позволит раствору быстрее затвердеть. Особенно актуально для цементного раствора. Но не добавляйте слишком много, а то он затвердеет, прямо в емкости для размешивания.

Жидкое мыло добавляет эластичности и повышает адгезию, ваш раствор будет более пластичным, а значит и на поверхность ляжет ровнее. ПВА клей добавит материалу прочность и адгезию. Впоследствии при эксплуатации раствор не будет трескаться. Самый распространенный наполнитель для раствора — обычный песок. Кварцевый песок самый качественный, но подойдут и другие. Песок нужно просеивать для устранения мусора.

Необходимые инструменты

Ведро для замешивания. Подойдет любая емкость, главное чтоб она была чистой.
Мерная емкость
Дрель или перфоратор для замешивания.
Если нет дрели, то подойдет лопата, прочная палка, да что угодно, чем можно мешать тяжелую смесь. Но вручную сделать это будет достаточно сложно.
Вяжущее вещество
Заполнитель
Вода

Если нужно, то приготовьте дополнительные добавки для повышения характеристик смеси. Как рассчитать в каких количествах вам могут понадобиться компоненты? Расход цемента на штукатурку стен: вычислите площадь поверхности и умножьте на слой штукатурки. Ширина минимального слоя — 6мм.

Свойства штукатурных смесей

Штукатурные составы на основе цемента выпускаются с содержанием полимерных добавок и минеральных наполнителей, придающих готовой смеси следующие характеристики:

пластичность;
морозостойкость;
жаропрочность;
адгезию к поверхности;
вязкость.

Гипсовая штукатурка отличается от цементной смеси удельным весом, она в 2 раза легче, чем цементная. Если взять слой материала толщиной в 1 см, то его приблизительный расход составит 9-10 кг на 1 м² обрабатываемой поверхности. Если брать цементную штукатурку, то значение этого показателя будет равным 12-20 кг на 1 м².

Стоимость гипсовой штукатурки обходится примерно в 1,5 раза дороже, чем цементно-песчаной. Поскольку слой гипсовой штукатурки ложится очень ровно, то шпаклевки можно избежать. В итоге стоимость отделочных работ по оштукатуриванию поверхности своими руками будет ниже, чем цена такого же количества цементной смеси.

После укладки гипсовой штукатурки необходимо ждать полного затвердевания 1,5 часа. Если использовалась цементная смесь – 2 часа. Наносить штукатурку на гипсовой основе следует меньшими порциями, ее необходимо при этом чаще замешивать.

Существует мнение, что гипсовую штукатурку нельзя использовать при отделке помещений с повышенной влажностью. Зачастую этот отделочный материал может быть подходящим для этой цели благодаря особенностям своего состава. Гипсовую штукатурку можно применять и для наружных работ, хотя в этом плане специалисты отдают предпочтение цементным смесям.

Самостоятельное изготовление цементно-песчаных растворов

Перед тем, как сделать раствор для штукатурки, важно запомнить, что такие материалы состоят из основного вяжущего вещества (в этом случае цемент), наполнителя (самый дешевый и доступный вариант – песок, но могут быть и другие минералы), а также дополнительных компонентов, которые повышают теплоизоляционные, гидрофобные и прочие качества штукатурки. Раствор для штукатурки из цемента разбавляется водой, от количества жидкости зависит его консистенция, которая называется жирностью

Для различных целей используют жирные, нормальные или жидкие составы.

Самым простым и распространенным видом данного материала является цементно-песчаная смесь. Пропорции изготовления зависят от типа применяемого вяжущего вещества. Если был выбран портландцемент марки 400 и выше, то потребуется 8 порций песка на порцию цемента. Для материала марки 100 понадобится всего 2 порции на 1 часть вяжущего вещества.

Приготовление обычной штукатурки выглядит следующим образом:

В емкости смешивают отмеренные порции цемента и песка.
Затем в нее постепенно добавляют воду, постоянно перемешивая раствор с помощью дрели и насадки-миксер.
После того, как консистенция приблизится к густоте сметаны, нужно оставить раствор настаиваться на 15 минут, а затем снова его перемешать.
Чтобы раствор сохранил свой показатель пластичности при высыхании, в него добавляют небольшое количество клея ПВА, мыльной основы или геля для мытья посуды (не более 2%).

При приготовлении раствора, сначала смешивают песок и цемент в нужной пропорции, а затем постепенно добавляют воду

Характеристики сухих смесей штукатурки

Специалисты по облицовочным работам делят сухие смеси на 3 вида:

Жирный.
Нормальный.
Тощий.

Они отличаются друг от друга по своим свойствам. Качество смеси определяется с помощью мастерка, опускаемого в готовый продукт. Если он жирный, то ему присуща излишняя липкость, при этом состав может сильно прилипать к мастерку. После высыхания состав растрескивается и дает усадку. Чтобы скорректировать соотношение готовой смеси с наполнителем, его нужно добавлять в состав. После тщательного перемешивания должна образоваться смесь необходимой консистенции.

После приготовления нормального состава для оштукатуривания на мастерке должен остаться тонкий слой цементной смеси. Если смесь является тощей, то ее присутствие едва заметно. При этом сухая смесь и жидкость должны быть взяты в необходимых пропорциях.

В большинстве случаев увеличивается количество цемента, если тощий состав нужно сделать нормальным. Для приготовления такого состава в качестве компонента следует использовать гашеную известь. Если в емкость с негашеной известью добавляется вода, то реакция состава с жидкостью будет неконтролируемой. В результате в смеси могут остаться кусочки непогашенной извести, контактирующие с влагой. Отделка из такого штукатурного состава через некоторое время начнет разрушаться.

Если раствор для штукатурки из цемента содержит его в малом количестве, а песок в большем, чем это необходимо, то оштукатуривание стен таким составом будет затруднительным. Смесь не ляжет ровным слоем, так как она не будет обладать пластичностью. Правильный выбор пропорций цементного раствора для штукатурки обеспечивает получение наилучшего результата. Оптимальным считается соотношение песка и цемента 1:3. Можно воспользоваться цементом марки М400, дающим лучший результат.

Штукатурные растворы

В строительстве наиболее часто применяется монолитная штукатурка, получаемая из штукатурных растворов. Штукатурное покрытие состоит из двух или более слоев. Сцепление с поверхностью основания обеспечивается подготовительным слоем или обрызгом, толщиной не более 5 мм по кирпичным и бетонным поверхностям и 9 мм по деревянным. Основной слой (грунт) толщиной 5-7 мм служит для получения ровной поверхности. Улучшенный вид достигается за счет накрывочного слоя толщиной не более 2 мм.

Растворы для обычных штукатурок подразделяют на цементные, известковые, цементно-известковые, известково-гипсовые, гипсовые, глиняные и глино-известковые.

Цементные растворы применяют для наружных штукатурок, подвергающихся систематическому увлажнению, и внутренних – в помещениях с относительной влажностью воздуха свыше 60%. Для повышения их водостойкости желательно применять гидрофобизирующие добавки, например кремнийорганические жидкости. Соотношение цемента и песка по объему принимают для обрызга 1:(2,5-4), для грунта – 1:(2-3), для накрывочного слоя – 1:(1-1,5).

Цементно-известковые растворы применяют при оштукатуривании, как фасадов зданий, так и внутренних помещений. Введение извести резко повышает пластичность растворов. Содержание известкового теста зависит от назначения слоя. Для обрызга вводят обычно 0,3-0,5, для грунта – 0,7-1 и накрывочного слоя – 1-1,5 объемных частей извести.

Известковые растворы состоят из известкового теста и песка. Примерный состав раствора 1:(2-4). Они обладают повышенной пластичностью, медленно схватываются и твердеют. Растворы с избытком извести растрескиваются, с избытком песка не растрескиваются, но имеют пониженную прочность. Вместо известкового теста в растворах может применяться молотая известь. Жизнеспособность таких растворов составляет 5-10 мин, через 20-30 мин они схватываются. Через 15-20 мин от начала затворения температура их поднимается до 100 °С. Во многих случаях это является положительным свойством. Штукатурка быстро высыхает.

Известковые растворы применяют для штукатурки внутренних поверхностей с относительной влажностью воздуха не более 60%.

Таблица 1. Составы смешанных кладочных растворов



Для подземных конструкций при относительной влажности воздуха до 60% и для фундаментов в маловлажных фунтах		1:1,4:10,5	1:0,9:8	1:0,5:5,5	1:0,5:5
	1:0,8:7	1:0,6:6	1:0,3:4	1:0,4:4,5
		1:0,3:4	1:0,1:2,5	1:0,2:3,5
Для подземных конструкций при относительной влажности воздуха помещений выше 60% и для фундаментов в очень влажных фунтах			1:0,9:8	1:0,5:5,5	1:0,4:4,5
	1:1,1:10,5	1:0,6:6	1:0,3:4	1:0,2:3,5
	1:0,8:7	1:0,3:4	1:0,1:2,5

Известково-гипсовые растворы состоят из известкового теста, гипсового вяжущего (чаще всего строительного гипса) и песка. Гипсового вяжущего вводят 0,25-1 часть на одну часть известкового раствора непосредственно перед нанесением на оштукатуриваемую поверхность. Их применяют для оштукатуривания внутренних стен в помещениях с относительной влажностью воздуха до 60% и наружных стен в районах с устойчивым сухим климатом.

Для штукатурки гипсовых и деревянных стен и перегородок могут применяться гипсовые растворы с наполнителями. Гипс ускоряет схватывание и твердение раствора. Схватывание начинается через 4-5 мин после затворения водой. Замедление конца схватывания на 15-20 мин дает гашеная известь, квасцы, бура в количестве 5-20% от массы гипса. На 20-30 мин замедляют конец схватывания клеи костный и мездровый, вводимые в количестве 0,2-0,5% сухого вещества от массы гипса.

Глиняные растворы состоят из глины, песка или соломенной сечки, опилок, льняной или конопляной костры. Состав растворов 1:(3-5). Применяют их для оштукатуривания второстепенных сухих помещений.

Глино-известковые растворы состоят из глиняного теста, извести и песка. На молотой извести состав растворов 1:0,2:3, на гашеной – 1:0,3:3,5. Применяют их для штукатурки наружных стен в районах с сухим устойчивым климатом и внутренних поверхностей помещений, эксплуатируемых при относительной влажности воздуха до 60%.

Все виды штукатурных растворов должны обладать заданной подвижностью (9-14 см); не расслаиваться в процессе производства; соответствовать требованиям, необходимым для механизированного производства работ; обеспечивать заданную прочность и хорошее сцепление с основанием.

Максимально допустимый размер зерен песка для подготовительных слоев штукатурок не должен превышать 2,5 мм, отделочного слоя — 1,2 мм.

Глиняный штукатурный раствор

Можно с полным правом сказать, что это самый древний отделочный материал. Такой раствор применяют для выравнивания, a также оштукатуривания деревянных, саманных, кирпичных, каменных поверхностей в помещениях с низкой влажностью.

Изготовление такого раствора потребует достаточно долгого времени, поскольку глину нужно будет предварительно замачивать. Работы по приготовлению выполняют в такой последовательности.

Высушеныую глину очищают, затем заливают водой, перемешивают. Подготовленную смесь оставляют на одни сутки (если глина очень жирная может потребоваться до трех суток).
Намокшую глину разминают и растирают, постепенно добавляя воду, до образования c массы c консистенцией сметаны.
Полученную массу протирают сквозь сито.
Добавляют 1/5 песка и хорошо перемешивают.

Глиняный раствор для оштукатуривания готов.

Хранить полученный раствор можно очень долго. Если он засохнет – достаточно добавить воды, чтобы вернуть ему рабочую консистенцию.

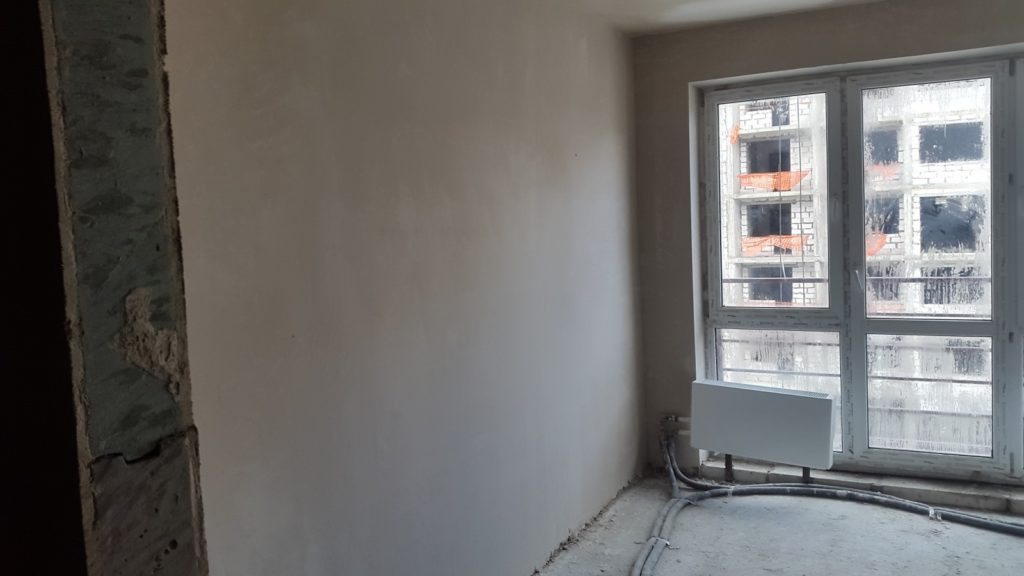

Технология оштукатуривания внутри

Штукатурка стен цементно-песчаным раствором выполняется в несколько этапов. Каждый из них имеет свое назначение и технику нанесения. Три из них основные: обрызг, грунт и накрывка и один вспомогательный — затирка штукатурного слоя под покраску. Каждый слой наносится после высыхания предыдущего в той последовательности, что приведена выше.

Обрызг. Практика показала, что нанесение на стену сразу толстого слоя раствора приводит к разным негативным последствиям:

растрескиванию поверхности штукатурки;
отслоению ЦПР от стены.

Связано это с тем, что жидкая консистенция раствора не держится на кирпиче и бетоне — сползает, а классическая быстро теряет воду в месте соприкосновения со стеновой поверхностью и попросту отваливается. Поэтому в технологии штукатурки появилась начальная операция — обрызг.

Выполняется он легким раствором толщиной 4-5 мм, где, во-первых, песка всего 2 части, во-вторых, воды больше, чем у классического раствора (напоминает жидкую сметану). Это позволяет получить хорошее сцепление цементно-песчаной штукатурки со стеной, обеспечивая прекрасную адгезию грунту, основному слою штукатурки.

Нанесение обрызга методом намазывания.

Наносится обрызг на хорошо обработанные праймером стены. Если операцию пропустить, то влагу заберет стеновой материал, нарушив пропорции раствора, что скажется на процессе гидратации (образовании цементного камня).

Нанесение обрызга удобнее всего начинать с левого угла и идти между маяками слева направо, снизу вверх. Пройдя первый ряд, приступают ко второму по той же схеме. Штукатуры используют две техники нанесения первого слоя штукатурки:

намазывания, когда раствор на соколе вплотную подносится к стене и мастерком или полутерком размазывается по поверхности;
обрызга. Здесь штукатурка на соколе также подносится к стене, но на расстояние до полуметра. С него кельмой берется немного замеса и резким движением бросается на стену. Движения выполняются не рукой, а кистью. Шлепки нужно укладывать вплотную друг к другу, пока полностью не заполнится пространство между маяками. Пропуски не допускаются. Если для шлепка мало места, можно растереть уже нанесенный раствор.

Грунт. Второй слой наносится через 2-3 часа после обрызга (этого времени достаточно, чтобы первый слой хорошо сцепился со стеной). Им производится основная операция оштукатуривания — выравнивание стены. Работы ведутся раствором, похожим по густоте на хлебное тесто. Толщина нанесения — 20 мм. Если ее превысить, штукатурка начнет сползать. Если 2 см недостаточно, то выравнивание производят в несколько приемов.

Техника нанесения простая: кельмой раствор наносится на обрызг слева направо, снизу вверх небольшими участками между маяками. Опытные мастера площадь между двумя маяками делят на две части, начинающим штукатурам лучше всего поделить ее на 3-4 части, пока рука не набьется.

Нанесение грунта.

Нанесенный раствор должен закрывать верх маяков — все лишнее уберется правилом. Работать им нужно снизу вверх, плотно прижимая к металлическим профилям. Срезанная штукатурка возвращается в емкость с раствором (из-за обезвоживания она не будет держаться). Оставшиеся впадины снова заполняются ЦПР. Операция срезания повторяется.

Каким бы опытным мастер не был, после правила остаются небольшие ямки, пустоты, впадины. Их убирают полутерком. Для этого кельмой на стену набрасывается замес грунта, а затем круговыми движениями инструмента (можно вниз-вверх) втирается в нанесенную штукатурку, заполняя все дефекты.

Накрывка. Третий слой штукатурки называется «накрывкой». Наносится после высыхания грунта, который должен сохнуть не менее 6 часов и не более 12. Раствор готовится из мелкого песка, диаметром до 1 мм, и цемента в пропорции 2:1, где 2 — песок, 1 — цемент. Вода добавляется до тех пор, пока смесь не получит текучесть жирных сливок.

Приготовленный раствор наносится толщиной 2-3 мм, разравнивается и заглаживается металлическими гладилками. В местах стыковки участков накрывки уже нанесенный слой обрезается под углом в 30o, после чего к срезанной кромке стыкуется следующий участок накрывки. Успевшую подсохнуть штукатурку смачивают водой.

Необходимые материалы

Для приготовления штукатурного раствора необходимы три компонента: цемент, песок и вода.

Без цемента обойтись точно не получится, а можно ли обойтись без песка или заменить его чем-либо? Теоретически приготовить водную смесь из одного цемента можно, но используют ее лишь в редких случаях — когда нужно быстро сделать ремонт небольших щелей. Без наполнителя высохшее покрытие крошится.

Заменить песок можно на мелкий шлак (отход металлургического производства) или каменную крошку. Но такая замена приведет к значительным изменениям внешнего вида.

Марки цемента

Прочность цемента можно определить по маркировке. Марка обозначает величину нагрузки, которую способен выдержать материал, класс указывает насколько большое давление он переносит. Маркировка цемента имеет следующий вид: М300 (до 300 кгс/см2) или более современная В32,5 (давление до 32,5 МПа).

В продаже можно встретить марки:

М300 (22,5);
М400(32,5);
М500 (42,5);
М600 (52,5);
М700 (62,5) — белого цвета.

Чем выше класс, тем лучше прочность покрытия, и тем меньше цемента нужно, чтобы замесить раствор.

При самостоятельном составления смеси для оштукатуривания стен лучше использовать цемент марок М300, М400 и М500. Редко применяют марку М700, только в случаях, когда важнее внешние характеристики (этот цемент белого цвета).

Какой песок лучше

Зерна речного песка меньше и имеют округлую форму. В нем почти нет примесей, т.е. он более чистый и не нуждается в просеивании и промывке.

Карьерный песок в своем составе содержит глину, частицы грунта и мелкие камни. Все это уменьшает прочность штукатурки. Но его зерна шероховатые, неровные, а это улучшает сцепление раствора со стеной.

Если штукатурная смесь готовится в домашних условиях, то для первых выравнивающих слоев лучше подойдет карьерный промытый песок. Чтобы сделать финишный слой более гладким, лучше замешать раствор с речным песком.

Структура штукатурных растворов

Растворы, используемые при оштукатуривании поверхностей, делятся на простые и смешанные. Последние включают 2-3 вяжущих заполнителя. Раствор для штукатурки стен включает 3 последовательно наносимых слоя:

Обрызг. Первоначальный слой, наносимый на поверхность, которая должна штукатуриться.
Грунт. Следующий слой, создающий толщину штукатурки.
Накрывка. Последний слой, наносимый на грунт с целью выравнивания поверхности.

Финишный слой должен с легкостью затираться или заглаживаться. Вместе с тем цементный или гипсовый раствор для оштукатуривания поверхностей должен обладать пластичностью.

Пластичность – это свойство смеси, позволяющее ей принимать форму, придаваемую инструментом. Эта форма должна сохраняться после того, как инструмент уже не воздействует на материал. Раствор для штукатурки стен может иметь свойства, определяемые условиями и скоростью твердения, весом заполнителей или цветом.

Сухая штукатурка отличается от сухой штукатурной смеси тем, что она представляет собой обычный лист гипсокартона. Этот материал в максимальной степени упрощает и ускоряет осуществление ремонтных и строительных работ. Приготовление раствора из сухих смесей требует разбавления водой.

Назначение компонентов штукатурного раствора

Как мы уже знаем штукатурная смесь состоит из множества разных компонентов. Каждый из которых важен и выполняет свои функции. Излишек или недостаток одного из составляющих раствора приведет к потере качества

Именно поэтому важно знать назначение и функции составляющих смеси

Вяжущее в штукатурном растворе

Если в штукатурный раствор входит только одно вяжущее, состав называют простым. Если вяжущих два и более – сложным. Не все связующие вещества ладят между собой. Например, гипс с цементом химически недоброжелательны друг к другу. Поэтому их применяют по отдельности или с другими вяжущими.

Все связующие, кроме полимеров, являются минеральными веществами, потому и штукатурки носят то же название. Гипс, цементы и известь заранее обрабатывают термически, в результате они теряют воду и способны реагировать на её присутствие. Соединяясь с водой, эти вещества образуют насыщенные растворы и создают кристаллы.

Жидкость в составе штукатурки

Воды в растворе обычно содержится больше, чем требуется для образования кристаллов. Жидкость нужна также для придания смеси подвижности (удобоукладываемости). При этом излишек влаги может быть вреден (снижается прочность раствора). Именно по этой причине нужно соблюдать соотношение воды и других компонентов.

Наполнители

На изготовление вяжущих, кроме глины, требуется немало затрат, поэтому стоят они намного дороже таких наполнителей, как песок или опилки. Кроме того, раствор, содержащий одни вяжущие, при твердении трескается. Поэтому для уменьшения количества связующих веществ (стоимости раствора), а также для уменьшения трещинообразования в состав вводятся наполнители.

Наполнители также придают растворам определённую структуру, например, для «короеда» используют песок крупной фракции, для других декоративных смесей применяют в качестве наполнителей искусственные или натуральные волокна, обломки ракушек.

Декоративные смеси лучше приобретать готовыми. Их состав разработан и проверен на практике специалистами.

Черновую (выравнивающую) штукатурку чаще других компонентов приходится готовить на месте. Расход выравнивающей штукатурной смеси больше, а стоимость приготовленной своими руками смеси – ниже.

Специальные добавки в штукатурные растворы

Чтобы наделить раствор для штукатурки желаемыми свойствами, применяют модифицирующие добавки (универсальные и узконаправленного действия). Добавки оказывают воздействие на вяжущее (цемент), усиливая или нивелируя отдельные его свойства.

В растворах добавки выполняют следующие функции:

ускоряют/замедляют процесс кристаллообразования (схватывание), например, для гипса замедлителем является костный клей, молоко, ПВА;
повышают морозостойкость (хлорное железо и иные соли);
улучшают пластичность (служат для некоторого удерживания воды в растворе, препятствуют процессу расслаивания смеси), например, жидкое стекло;
повышают прочность смеси (например, армирующие волокна (фибра) или добавочные вяжущие).

Приготовление раствора для штукатурки стен
