Можно ли ливневую канализацию соединить с дренажем

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

• лотки;
• пескоуловители;
• трубы;
• геотекстиль;
• колодцы;
• расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

• оцинкованная сталь;
• чугун;
• пластик;
• бетон;
• полимербетон;
• железобетон.

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

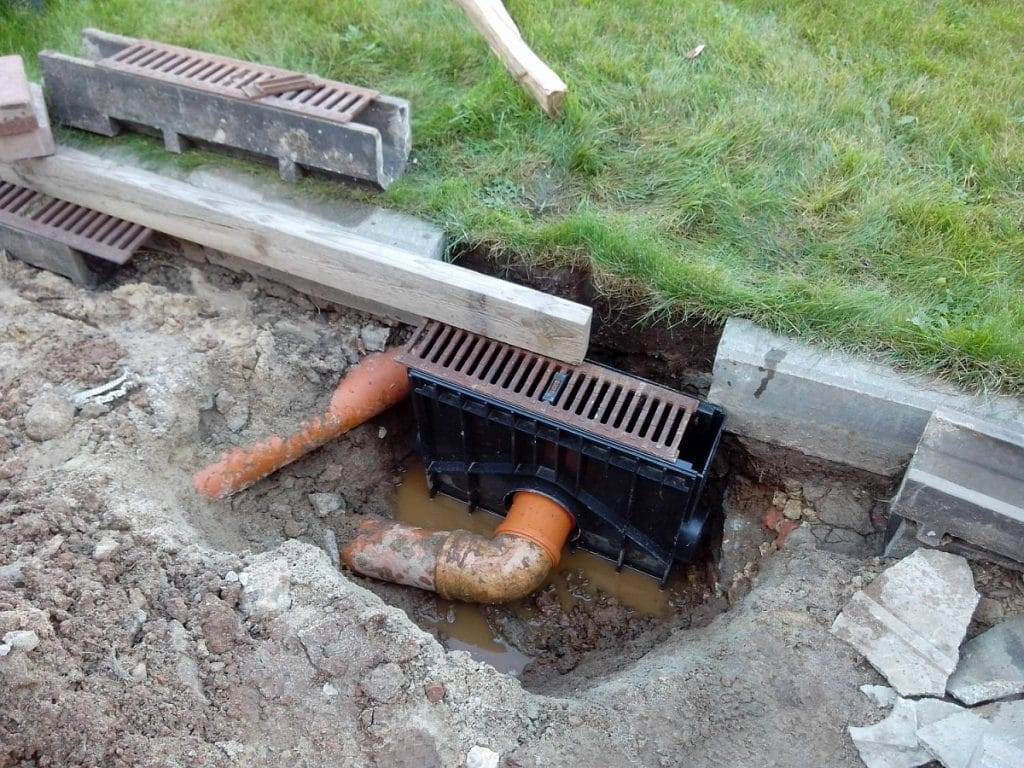

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

• асбоцементные;
• керамические;
• полимерные (высокого и низкого давления);
• пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

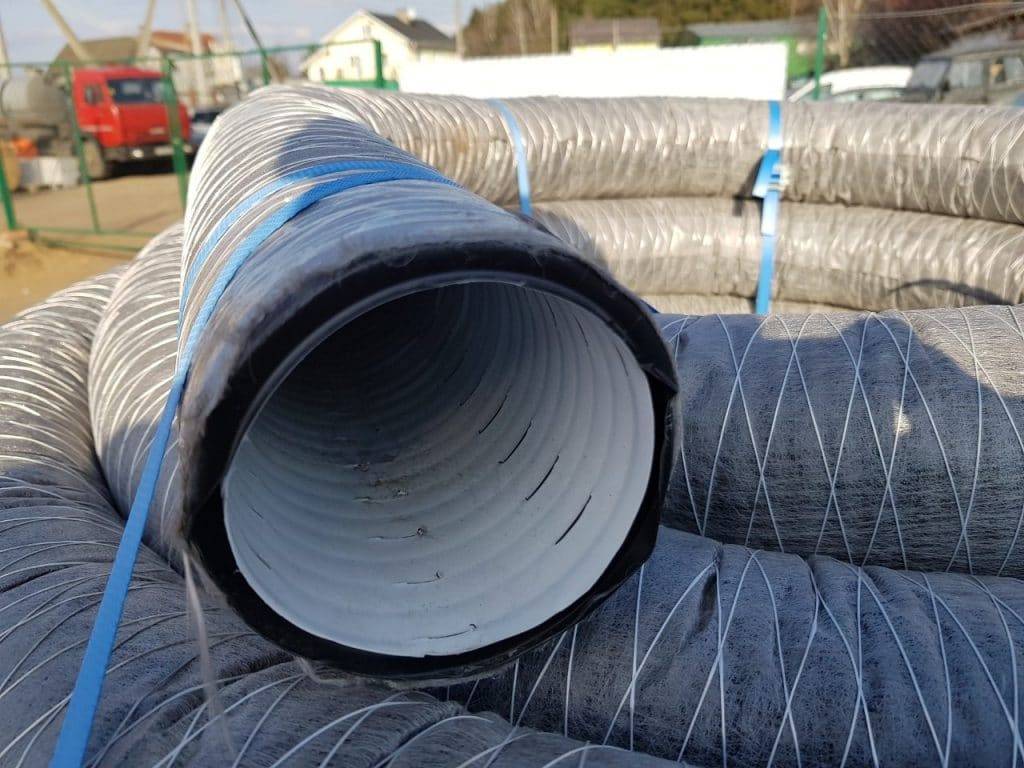

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

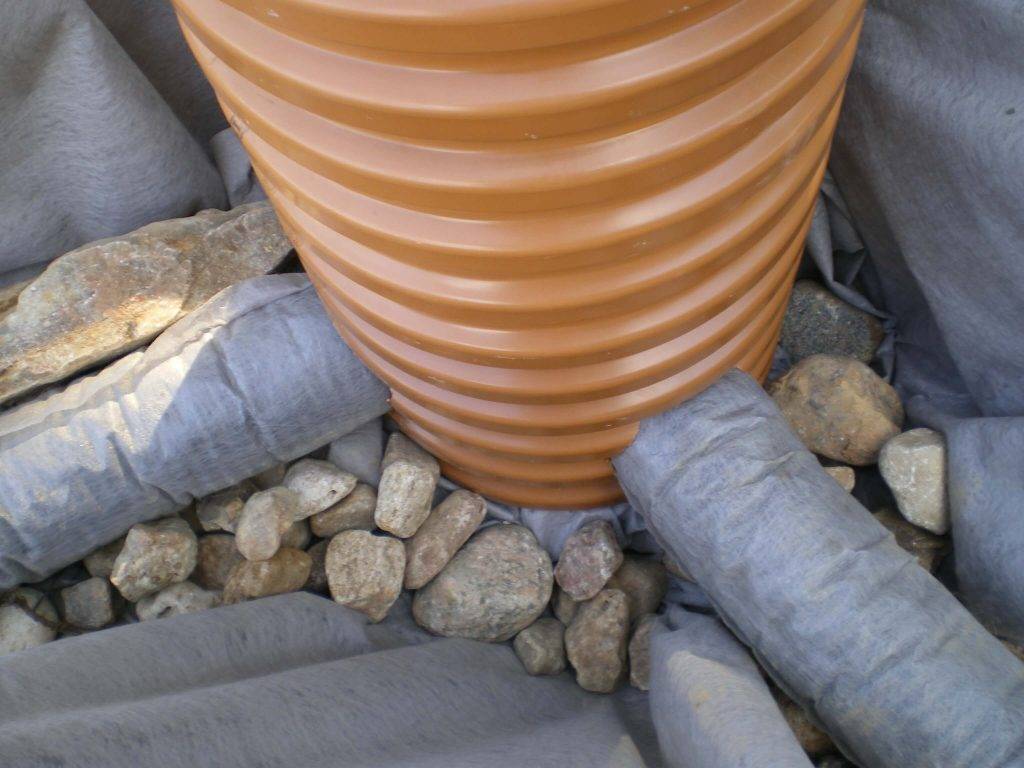

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

• бетонные;
• пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

• поворотная – на месте поворота трубы;
• поглотительные – подземные без наружной части;
• водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Система дренажа

Наиболее эффективно, как полагают, в наше время организовать специальную дренажную систему, которая будет отводить грунтовую воду. Как правило, монтировать дренажную систему начинают в тот момент, когда и устраивают фундамент, потому как первая находится немного ниже, чем основание здания. По всему периметру фундамента укладываются изготовленные из полиэтилена трубы так, чтобы они имели небольшой уклон по направлению к дренажному колодцу. При углублении колодца необходимо проследить за обеспечением возможности воды попадать в колодец самотеком. Как правило, строится такой колодец из поливинилхлоридной гофрированной трубы или из железобетонных колец.

Компоненты ливневки

При строительстве фундаментной части жилого здания для проведения дренажа необходимо прокладывание ливневой магистрали. Глубокий дренаж фундаментной части дома позволяет совмещать эти две системы. Обустройство общей дренажно-ливневой системы является менее затратной, чем установка их по отдельности. В таких ситуациях создается проект, в котором указывается место соединение отводной магистрали.

Подведение на поверхности и на глубине осуществляется за счет узлового тройника. Поверхностные стоки будут стекать в землю, и скапливаться в дренажном колодце вместе с потоками глубокого проведения. Размеры колодца приемника и глубинный дренаж канализации высчитываются через проект технического плана дополнительных потоков поверхностной дренажной конструкции.

Для проведения ливневой конструкции по периметру дома необходимо составить проект будущего сооружения, которое оснащается следующими элементами:

• водосточный трубопровод желоб и приемная часть;
• колодец точечной системы;
• воронка для приема осадков;
• трубы канализации, пролегающие под слоем почвы. Вся поступающая вода, стекающая по лотку ливневой канализации, будет сливаться в центральный приямок;
• лоточный ряд, входящий в линейный трубопровод.

Ливневку можно соорудить самостоятельно, применяя такие компоненты:

• обратный клапан;
• сифон для устранения неприятного запаха;
• фильтр для отсеивания мусора.

Для проведения земляных работ необходимы такие инструменты:

• лопата;
• трубы для канализации и водостока;
• электродрель;
• приемник для воды;
• крепежные манжеты;
• битумный раствор.

Устройство

Ливневая или дождевая канализация – это особый дренаж, который  необходим для сбора дождевой и талой воды в частном и многоэтажном доме. С его помощью осуществляется сбор и фильтрация осадков, которые скапливаются в специальном резервуаре. После этого их можно использовать как техническую воду.

Фото — открытая система

Зачем нужно установить ливневую канализацию:

1. Чтобы защитить фундамент загородного дома от подтопления атмосферными осадками или талой воды;
2. Для отвода излишней влаги от растений на участке;
3. В районах с низким уровнем осадков для создания накоплений водных ресурсов.

Дождеприемники или лотки для ливневой канализации (ГОСТ 25150-82) классифицируются по способу отвода влаги на открытые, закрытые и комбинированные.

Внутренняя или закрытая канализация является частью тротуара. Лотки закрытого типа устанавливаются непосредственно в дороги, на поверхности видны только их решетки. Они отводят лишнюю жидкость в подземные трубопроводы. В основном применяются для многоквартирных домов, шоссе, на предприятии и прочих общественных мест.

Фото — точечная закрытая

Ливневая канализация открытого типа использует наружные водоприемники. Они открытые и монтируются на поверхности участка. Конструктивно такие водостоки ничем не отличаются от внутренних, но они гораздо чаще заиливаются и требуют большего ухода. Используются в основном для дачи или загородного коттеджа.

Также существует такое понятие, как комбинированный или смешанный дренаж. В этой конструкции совмещаются особенности наружной и внутренней. В ней одна часть канализации выполняется из открытых стоков, а вторая из закрытых.

Фото — бетонирование лотков

Водопроводы и стоки ливневых канализаций могут быть пластиковые, бетонные, чугунные, стальные легированные или алюминиевые. Раньше использовалось даже дерево для постройки магистралей. Для частных домов используются стальные и пластиковые материалы(ПВХ), т. к. они легкие в монтаже и надежные в эксплуатации. Бетонные применяются в дренажной системе закрытого типа, их можно увидеть практически на каждой улице любого города.

Компоненты ливневки

При строительстве фундаментной части жилого здания для проведения дренажа необходимо прокладывание ливневой магистрали. Глубокий дренаж фундаментной части дома позволяет совмещать эти две системы. Обустройство общей дренажно-ливневой системы является менее затратной, чем установка их по отдельности. В таких ситуациях создается проект, в котором указывается место соединение отводной магистрали.

Подведение на поверхности и на глубине осуществляется за счет узлового тройника. Поверхностные стоки будут стекать в землю, и скапливаться в дренажном колодце вместе с потоками глубокого проведения. Размеры колодца приемника и глубинный дренаж канализации высчитываются через проект технического плана дополнительных потоков поверхностной дренажной конструкции.

Для проведения ливневой конструкции по периметру дома необходимо составить проект будущего сооружения, которое оснащается следующими элементами:

• водосточный трубопровод желоб и приемная часть;
• колодец точечной системы;
• воронка для приема осадков;
• трубы канализации, пролегающие под слоем почвы. Вся поступающая вода, стекающая по лотку ливневой канализации, будет сливаться в центральный приямок;
• лоточный ряд, входящий в линейный трубопровод.

Ливневку можно соорудить самостоятельно, применяя такие компоненты:

• обратный клапан;
• сифон для устранения неприятного запаха;
• фильтр для отсеивания мусора.

Для проведения земляных работ необходимы такие инструменты:

• лопата;
• трубы для канализации и водостока;
• электродрель;
• приемник для воды;
• крепежные манжеты;
• битумный раствор.

Подъем участка

Если даже глубокий дренаж не помог полностью избавиться от негативных проявлений УГВ, придется заняться планировкой и отсыпкой участка с высоким уровнем грунтовых вод.

Этот метод затратен, но обеспечивает реальный и длительный эффект. Независимо от высоты поднятия участка, план работ примерно одинаков.

1. Планировка территории. Составляют подробный план участка с обозначением уровня высот, расположения поверхностного водоносного пласта, толщины плодородного слоя. Это поможет определить, где, сколько и чем именно подсыпать. Если геология местности сложная (с высоким УГВ сочетается заболоченность, имеется глинистая прослойка или пустоты), планировку лучше доверить специалисту.
2. Снос старых построек (если таковые присутствуют).
3. Расчистка участка. Его освобождают от растительности, мусора, корчуют корни.
4. Закладка дренажной системы (если ее еще нет). Одна лишь отсыпка не решит проблему лишней влаги. Ее все равно необходимо отводить закрытым или открытым способом, которые описаны ранее.
5. Отсыпка участка. Вокруг территории закладывают невысокий ленточный фундамент, чтобы подсыпанный материал не был смыт дождями. После того как бетон застынет, осуществляют послойную отсыпку материалов (по 10-15 см). Каждый пласт уплотняют с помощью вибротрамбовки. После укладки всех нижних слоев выдерживают пару недель для естественной усадки на 2-3 см, лишь потом наступает очередь плодородного грунта. Чтобы пласты не перемешивались, их разделяют геотекстилем.

Уход и правила по эксплуатации

Обе системы требуют регулярной проверки и очистки от ила, песка, глины и прочего мусора. Требуются сезонные осмотры – в конце осени, когда сезон дождей заканчивается и в конце зимы, чтобы убедиться, что водопропускная способность не нарушена. Несмотря на различные фильтры, пескоуловители и сеточки для мусора, грязь все равно проникает внутрь. Они находятся везде: в трубах, желобах и в колодцах. При отсутствии ухода, система просто засорится и перестанет функционировать.

Своевременная чистка труб дренажной и ливневой системы водоотведения на даче позволит избежать многих проблем Источник dp32.ru

Чтобы очистить трубу достаточно включить насос на максимальную мощность и прогнать по трубам обычную воду из шланга, она соберет всю грязь и принесет в колодец. В желоба можно налить воды и она также соберет всю грязь и далее пойдет по вертикальным трубам. Чем сильнее будет напор, тем больше грязи и мусора уйдет.

Уже в насосе всю воду выкачивают еще более мощным насосом или илососом, когда вся вода кончится, необходимо будет почистить стенки. Чаще всего этим заканчивается промывка, но если за системой долго не ухаживали, бывает так, что приходится вручную, с помощью скребка очищать стенки и дно колодца. Поэтому регулярная очистка необходима для того, чтобы обе системы работали стабильно.

Точечная канализация закрытого типа

Эта конструкция проходит под землей. С крыши по желобам вода стекает в нее. Чтобы слив не засорить, устанавливают сетки или решетки, с помощью которых легко будет очистить конструкцию от попавшей в нее грязи.

Сначала подготавливают траншею для кладки труб. Каналы располагаются ниже уровня промерзания на 50 см. В холодных регионах, чтобы не делать систему на очень большой глубине, трубы специально утепляют.

Точечная схема укладки труб строится из прямых линий. В случае, когда невозможно создать конструкцию без поворотов, обустраивают смотровые колодцы. Их также располагают в местах разведения нескольких труб. Герметизацию проводят, используя герметик или клей. Применяют только ПВХ трубы диаметром не менее 10 см.

В самом низу конструкции находится коллекторная труба большого сечения. Ее применяют для соединения всех остальных труб меньшего размера. Через нее вода попадает в сборный колодец или сточную яму, откуда может использоваться в хозяйстве (полив грядок, мытье машины и т.д.), или протекает дальше по намеренно созданному дополнительному стоку в общую яму, овраг. Когда система построена, ее необходимо проверить и только после этого засыпать грунтом. Чтобы убедиться в работоспособности канализации, выливают ведро воды. Если она благополучно самостоятельно стекает, не просачиваясь в щели по пути, значит канализация герметична и выполнена с правильным наклоном.

Для чего нужны дренажная и ливневая канализации

Основная задача «ливневки» (т.е. ливневой системы) – это собирать с помощью соединенных между собой желобов и труб, воду с крыши – дождевую или талую. Ливневка состоит из двух частей – наружной (желоба под крышей) и подземной (приемники и трубы, отводящие воду от дома) В ту часть, которая находится в земле, попадает вода с крыши и отмостки, а далее выводится с участка.

Дренажная канализация нужна для того, чтобы собирать лишнюю воду из грунта, т.е. осушать его. Основная задача дренажа – не допустить повышение уровня грунтовых вод, предотвратить затопление участка.

Так как обе системы предусматривают выведение воды в специальные накопители, то объединенная схема работы дренажа и ливневки выглядит очень привлекательной в плане функциональности и экономии. Собранную воду можно использовать для технических целей, например для полива.

Как произвести самостоятельно монтаж системы

Высота грунтовых вод

Для начала прежде, чем произвести строительную операцию, составляют четкий, утвержденный проект. В смете проекта легко рассчитать стоимость работ и количество необходимого материала.

Затем необходимо узнать глубину залегания на вашем участке грунтовых вод. На этом этапе вы можете воспользоваться услугами профессионалов либо произвести геологическую разведку самому.

Для выяснения уровня воды необходимо вырыть на вашем участке яму, примерно 3 метра глубиной. Вы сможете узнать не только уровень залегания грунтовых вод, но и увидеть пласты грунта. Вам откроется их структура, а также поймете их характер. Закончив с разведкой можно приступить к основной работе.

Подготовка вашего фундамента

Перед установкой устройства дренажной системы необходимо подготовить фундамент вашего здания, а именно:

1. Откопать по периметру фундамент и очистить, если он есть, остаток старой гидроизоляции.
2. Просушить фундамент. Сделайте это в теплый и солнечный день или с помощью стороннего источника тепла. Если вы делаете просушку естественным путем в солнечный и теплый день, то у вас займет процесс осушки фундамента примерно два дня.
3. Нанести новую гидроизоляцию. Она может быть обмазочной, проникающей, из полиэтилена, битумной.

Дренаж монолитного типа фундамента

Так как этот вид фундамент состоит из монолитных плит, при движении почвы плита способна двигаться. Во время движения плиты может произойти сдвиг и обрушение вашего здания. Чтобы этот момент не застиг вас врасплох, необходимо продумать систему водоотвода еще при проектировании вашего дома.

Перед установкой дренажа вокруг здания необходимо вырыть ров. Глубина траншеи не менее 4 метров от монолитной плиты. Дно рва засыпается битым кирпичом. Затем монтируют сами перфорированные дренажные трубы, которые сверху накрывают геотекстилем. Необходимо дополнительно сделать отводы воды. Геотекстиль будет вашей гидроизоляцией.

Водоотвод ленточного типа фундамента

Устройство такого водоотвода практически не отличается от описанных выше видов фундамента. По периметру здания выкапывается траншея вокруг фундамента, глубина ее должна быть больше глубины вашего фундамента. Затем на дно рва укладывается бой кирпича и устанавливается перекрытие из дерева или веток, которое укрепит основное перекрытие.

Схема поэтапного монтажа

Вырываем траншею по периметру вашего здания, она должна иметь малый уклон начиная от самой верхней точки. Уклон составляет примерно от 6 до 8 градусов. Траншея в ширину должна быть больше ширины труб на 30 см, это расстояние необходимо для засыпания труб битым кирпичом или щебнем.

По углам траншея должна быть слегка расширена, это необходимо для монтажа смотровых колодцев.

Дно траншеи засыпается песком примерно на 25 сантиметров, песок необходимо тщательно утрамбовать под углом слива дренажа.

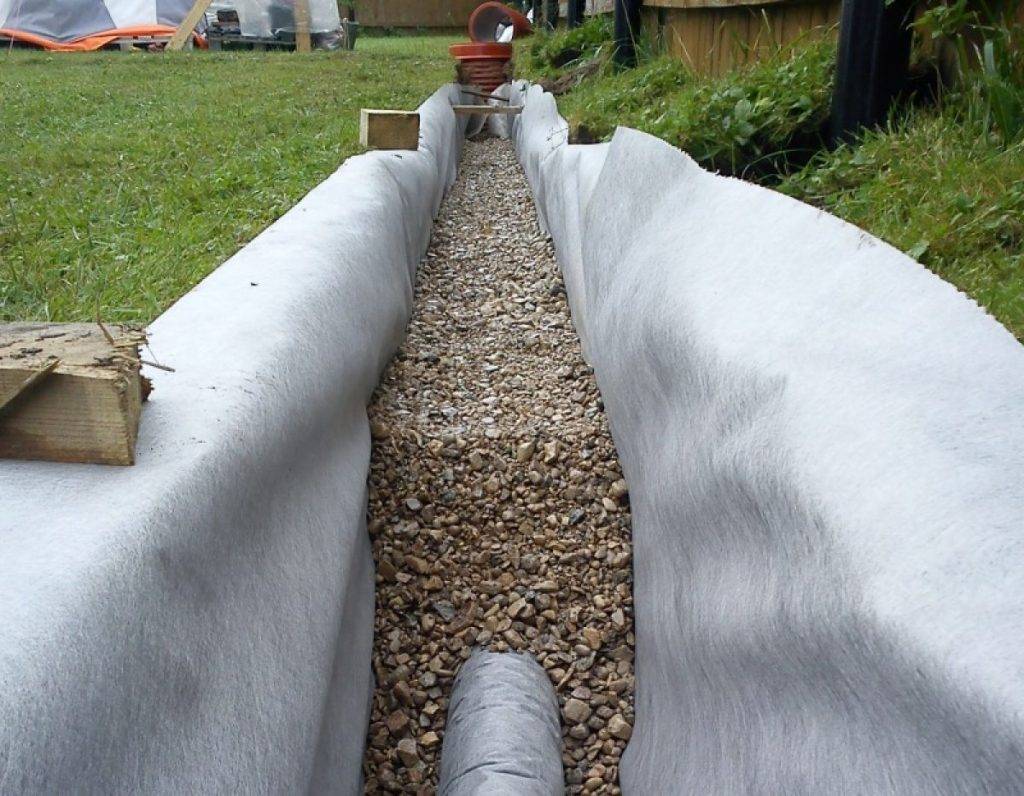

Геотекстиль необходимо уложить на дно траншеи, так чтобы его края можно было закрепить за стенки траншеи.

Сверху укладывают битый кирпич или щебень, примерно на 15 сантиметров.

Затем монтируется система водоотводных труб. Каждый поворот необходимо оснастить небольшими отводами. Здесь необходимо монтировать смотровые резервуары. Колодцы изготавливают из ПВХ труб диаметром более 30 сантиметров. Крепят трубы медными хомутами.

В конце дренажа выкапывается поглотительный большой колодец. Резервуар имеет глубину около 70 сантиметров. Также весь колодец выстилают геотекстилем, так как будет монтироваться в колодец пластиковая бочка. По бокам в бочке обязательно необходимо просверлить отверстия. Дно колодца нужно засыпать щебнем или битым кирпичом.

Соедините трубы с поворотными резервуарами и сведите их к конечной бочке. Вставляем в бочку трубу, просверлив сбоку специальное под нее отверстие.

Запомните, трубы должны быть под уклоном.

Засыпаем сверху систему водоотвода щебнем или битым кирпичом так, чтобы края геотекстиля в дальнейшем смогли соединиться и завернуть всю систему дренажа как в кокон. Примерно на 20 сантиметров.

Внахлест укрываем все устройство дренажа геотекстильным волокном.

Сверху кладем ветки либо бруски дерева.

Потом укладываем слой песка и слой грунта.

В бочку монтируем дренажный насос для откачки лишней скопившейся воды.

Дренажная система готова.

https://youtube.com/watch?v=B9YPihWzAhw

Этапы монтажа

Наиболее удобная и экономичная технология монтажа ливневой и дренажной канализации в одной траншее состоит из следующих этапов:

1. копка траншеи глубиной 60-70 см, шириной – 40-50 см по периметру фундамента или отмостки дома и до места, где будет установлен коллекторный колодец;
2. копка ямы под колодец глубиной 1,5-2,0 м;
3. монтаж колодца из 2-3 железобетонных колец;
4. укладка на дно траншеи песчаной подушки толщиной 5-10 см;
5. укладка на дно траншеи полотна геотекстиля;
6. засыпка на геотекстиль слоя гравия (фракция 20-40 мм) толщиной 10 см;
7. монтаж под водосточными трубами дождеуловителей;
8. укладка в траншею труб ливневой и дренажной канализации с уклоном 3 см/м.п;
9. соединение при помощи тройников и отрезков труб дождеуловителей с основной водосборной магистралью ливневки;
10. монтаж поворотных ревизионных колодцев с обязательным разрывом входящих в них труб;
11. засыпка труб вторым слоем гравия толщиной 10-15 см;
12. засыпка траншеи несколькими слоями песка без трамбовки.

Монтаж ливневой канализации своими руками

Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.

При строительстве закрытой системы выполняются следующие действия:

При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.

При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли

Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Уход за системой водоотведения

Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.

Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.

Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.

Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.

Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.

Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.

Ливневая канализация с системой открытых желобов

Довольно часто для загородных домов монтируются системы поверхностного водоотвода — ливневая канализация и ее устройство не представляет особой сложности.

Поверхностный отвод стоков осуществляется с помощью открытых лотков, каналов или желобов и называется ливневой канализацией открытого типа. Лотки и желоба устанавливаются в различные конструктивные элементы дома – дорожки, отмостки и т.д. Желоба закрываются декоративными съемными решетками. Открытые системы ливневки устанавливают чаще всего на частных участках загородных домов. При наличии определенного навыка ливневая канализация открытого типа своими руками создается легко и просто.

Материалы, применяемые для монтажа канализации

Правильный и оптимальный выбор, а также монтаж элементов канализации имеет важнейшее значение.

К основным элементам системы относятся:

• Конструкции для перемещения воды – желоба, трубы и лотки. Они перенаправляют дождевые и талые воды в коллектор.
• Трубы из ПВХ. Они чрезвычайно легко монтируются, а штатные резиновые уплотнители обеспечивают хорошую герметизацию.
• Гофрированные трубы для ливневой канализации применяют для закрытых систем, которые подвергаются большим нагрузкам. Они достаточно гибкие, что значительно облегчает монтаж.
• Лотки применяют для сбора и транспортировки дождевых осадков. Они изготавливаются из полимерных материалов или бетона. Лотки из современного полимербетона дороже, но срок из службы значительно больше, чем бетонных лотков.
• Желоба, применяемые для открытых ливневых систем, не испытывают значительных нагрузок, поэтому к ним не применяются особые требования.
• Колодцы для ливневой канализации изготавливаются из пластика и железобетона. Чаще всего используют колодцы, сделанные из пластика. Их легче монтировать, а их долговечность и технические характеристики не уступают изделиям из железобетона.

Монтаж открытой системы ливневой канализации

Последовательность работ при устройстве ливневой канализации мало чем отличается от методов укладки наружных канализационных систем дома. Но если загородный дом не имеет водостоков с крыши, то начинать нужно с их монтажа, который включает в себя следующие работы:

1. прорезаются отверстия в перекрытиях дома под дождеприемники;
2. устанавливаются и закрепляются дождеприемники;
3. герметизируются битумной мастикой места примыкания;
4. устанавливаются сточные трубы и стояки;
5. трубы крепятся к конструкциям дома;
6. устанавливаются лотки (для открытой системы) или отводные трубы для точечной.

В соответствии с документом «проект дренажа и ливневой канализации» производится разметка участка. Согласно проекта, для открытой системы роются траншеи с учетом необходимой величины уклона. Для открытой системы ливневой канализации не требуется утепление, поэтому для ее монтажа достаточно выполнить следующие работы:

• Перед монтажом желобов хорошо утрамбовывают дно вырытой траншеи, учитывая наклон местности и глубину укладки каналов.
• На дно траншеи засыпается песок для создания подушки толщиной около 20 см.
• Роется котлован для коллекторной емкости. Для резервуара можно применить пластиковую емкость или сделать самодельную из бетона.
• Укладываеют в траншеи желоба.
• Лотки, желоба и поддоны оснащают решетками.

Пристенный дренаж

Пристенная дренажная система часто выделяется, как самостоятельная разновидность дренажа, хотя, по сути, представляет собой открытый или закрытый дренаж, а порой их комбинацию. Отличает его то, что он монтируется в непосредственной близости от фундамента сооружения. Глубинный дренаж следует монтировать одновременно со строительством — сразу после возведения фундамента, до засыпки котлована. По всему периметру здания на дне котлована роется траншея глубиной 50–70 см, в которую засыпается песчано-гравийная подушка и укладываются дрены.

Совмещение монтажа дренажа со строительством позволяет экономить на землеройных работах. Создается возможность ярусного расположения дрен. Нижняя труба укладывается на дне траншеи ниже подушки фундамента. На поверхности монтируется верхняя дрена (на глубине 30–50 см) или дренажный лоток. Между ними можно разместить одну или несколько промежуточных дрен в зависимости от высоты фундамента. Такая конструкция позволяет обеспечить защиту основания от боковых нагрузок при наличии высокопучинистых почв.

Принцип работы дренажа и ливневой канализации

Ливневая канализация: точечный водоотвод. Точечные элементы необходимы для сбора осадков, будь то дождь, талый снег, растаявший град. Воду можно по желобам отправить в водоотвод, а далее отправить в специальные канавы с решетками, по которым вода будет удаляться с участка. Очень актуально, при расположении здания на склоне, так как при выборе правильного угла не нужно будет строить дополнительных желобов, а выводить воду напрямую в канавы.

При линейном водоотводе, вода отводится по желобам, воронкам в специальную магистральную систему, состоящую из труб, которые подходят для дренажа и ливневой канализации. Далее по этой магистральной системе, стоки попадают в коллектор, а затем, в зависимости от проекта, вода может уйти в накопитель, а может за участок.

Дренажная система с накопительной емкостью и поливом участка Источник dp32.ru

При глубинном дренаже, вода из поднимающихся грунтовых вод, постепенно, отдельными частями выводится в колодец, а оттуда откачивается насосом и выводится. Такая система имеет 3 типа:

• Горизонтальный;
• Вертикальный;
• Пристенный. При наличии в доме подвала или цокольного этажа, требуется отводить от них грунтовые воды. Эффективнее всего справляется пристенный дренаж – недалеко от стен устраивается влагоприемник, а сама стена тщательно гидроизолируется.

Для чего нужны дренажная и ливневая канализации

Основная задача «ливневки» (т.е. ливневой системы) – это собирать с помощью соединенных между собой желобов и труб, воду с крыши – дождевую или талую. Ливневка состоит из двух частей – наружной (желоба под крышей) и подземной (приемники и трубы, отводящие воду от дома) В ту часть, которая находится в земле, попадает вода с крыши и отмостки, а далее выводится с участка.

Дренажная канализация нужна для того, чтобы собирать лишнюю воду из грунта, т.е. осушать его. Основная задача дренажа – не допустить повышение уровня грунтовых вод, предотвратить затопление участка.

Так как обе системы предусматривают выведение воды в специальные накопители, то объединенная схема работы дренажа и ливневки выглядит очень привлекательной в плане функциональности и экономии. Собранную воду можно использовать для технических целей, например для полива.

Как сделать дренажную систему участка

Строительство дренажа следует начать с составления схемы и расчета необходимого материала. С помощью колышков и шнура наносится проектируемый путь прокладки труб, производится замер длины магистралей. По числу поворотов, разветвлений определяется число смотровых колодцев.

Разработку схемы нужно производить, предварительно выбрав место строительства резервуара. Как правило, для этого выбирают низшую точку на участке, учитывают расположение точек утилизации – оврагов, расположенных вблизи участка.

По нанесенной разметке отрывают траншею. Глубина траншеи вокруг дома должна быть на 200 – 300 мм ниже точки опоры фундамента (нижней точки). Ширина траншеи выбирается из расчета, что по бокам трубопровода должен быть зазор в 150 – 180 мм.

На дно траншею засыпают слой песка толщиной около 100 мм. На песок расстилают геотекстиль – края полотна должны выходить из траншеи.

Ткань необходима для защиты фильтрующего слоя щебня от заиливания. На ткань укладывают слой щебня крупной фракции толщиной до 150 мм.

Далее производится сборка сети из труб и установка колодцев. Процесс не является сложным – трубы соединяются в раструб с резиновым уплотнением.

После сборки трубы траншею засыпают щебнем из расчета создания боковых и верхнего слоев толщиной не менее 150 мм. Засыпка закрывается геотекстилем, края ткани тщательно скрепляются между собой. Плотность ткани выбирают около 250 г/кв.метр. На собранный фильтр насыпается слой песка, затем траншеи заполняются грунтом.

Готовую систему можно пролить водой. Грунт при этом даст усадку, потребуется подсыпка почвы.

Грамотный уход за ливневой канализацией

Предназначенная для сбора и отвода с участка дождевой воды ливневая канализация так же нуждается в обслуживании.

Ремонт и очистка ливневки

Сигналом, что система выходит из строя станет ухудшение ее пропускной способности или же полная непроходимость конструкции. При появлении таких симптомов ливневку вскрывают и осматривают. После обнаружения дефектных сегментов их заменяют на исправные. После чего систему тестируют. Если все нормально, засыпают грунтом. Нужно учитывать, что все работы должны проводиться быстро, иначе есть риск подтопления территории. Это особенно актуально для участков, где в функции ливневой канализации входит очищение вод.

Для обустройства системы обычно используются стальные трубы диаметра 100 мм. Грамотный монтаж ливневки предполагает так же наличие гидрозатвора со спусковым краном для сброса воды. Металлические детали со временем повреждаются коррозией. В ходе ремонта дефектные участки заменяются на пластиковые детали такого же диаметра. Стальным следует оставить только выпуск трубы, который находится непосредственно после затвора. Это даст возможность повысить механическую прочность системы. Периодическая чистка ливневки проводится аналогично очистке дренажной системы.

Для защиты ливневой канализации обязательно используются фильтрующие элементы, задерживающие крупные загрязнения

Очистные устройства для ливневой канализации

Для уменьшения количества чисток системы используются специальные элементы, которые устанавливаются непосредственного в конструкцию. Наиболее простое устройство – фильтр, который задерживает крупный мусор. Для максимально эффективной очистки стоков используются такое оборудование:

• поглотительные блоки;
• улавливатели песка;
• станции ультрафиолетовой дезинфекции;
• фильтры, улавливающие нефтепродукты;
• отстойники;
• разделители.

Выбирая очистные элементы для ливневки нужно исходить из существующих условий. Для обычных частных домов вполне достаточно будет пескоуловителя. Все остальное может понадобиться только для производственных помещений. К примеру, если на территории, обслуживаемой ливневой канализацией, производится ремонт автомобилей, желательно будет установить фильтр, улавливающий нефтепродукты.

Для защиты ливневой канализации частного дома вполне достаточно фильтров, задерживающих крупный мусор, и уловителей для песка

Регулярное обслуживание дренажной системы и ливневой канализации – залог их долгого и беспроблемного функционирования. Не стоит экономить на процедурах очистки и пренебрегать простыми правилами грамотной эксплуатации, отказ системы и необходимость полной ее замены станут весьма затратным мероприятием. Рачительный хозяин понимает, что регулярные очистки системы, проводящиеся самостоятельно или с привлечением специалистов, поддерживают систему в рабочем состоянии и продлевают срок ее эксплуатации.
