Обзор сплит-систем Ариада: сравнение характеристик моделей KMS-107, KLS-220 и KMS-330N

Холодильные камеры. Назначение и области использования

Но, как и любое другое оборудование, промышленные холодильные камеры различаются по назначению, которое следует обязательно учитывать при выборе холодильного оборудования.

Холодильные камеры для охлаждения и заморозки

Данный вид камер предназначены для заморозки и сильного охлаждения различных пищевых свежих продуктов (мяса, рыба и.т.д.), а также пищевых полуфабрикатов, фруктов и овощей. Такие камеры работают, обычно, в цикличном режиме, в зависимости от загрузки и выгрузки продукции из них. Температурный режим в промышленных камерах такого типа поддерживается в пределах от -25 °С до -40 °С.  В зависимости от  установленной температуры  время полной заморозки продукции составляет от 3-х до 24-х часов

Холодильные камеры хранения

Данные камеры чаще всего используются для хранения медикаментов, цветов, вин и  другой продукции, для хранения которой нельзя использовать слишком низкие температуры. Так, например, холодильные камеры хранения идеально подходят для дозревания бананов. В зависимости от того, для каких целей будет использоваться холодильная камера хранения, температурный режим в ней поддерживается в диапазоне от +14°С до — 150°С

Холодильная камера шоковой заморозки

Данные камеры предназначены для интенсивной, или, как ещё говорят, шоковой заморозки продукции, которая происходит в течении 1-1,5 часов. Такая скорость заморозки позволяет сохранить наиболее хорошее качество замораживаемой продукции, а также её внешний вид. Как правило, продукты, замороженные в холодильной камере шоковой заморозки, хранятся в три раза дольше, чем продукты, замораживаемые в обычных холодильных камерах

Инструкции к пульту управления и кондиционерам Ариада

Для управления системой охлаждения в конструкции предусмотрен электронный блок. Многие процессы автоматизированы, пользователю достаточно установить начальные настройки и оборудование будет поддерживать этот режим, с учетом изменения внешних факторов. В конструкции предусмотрена защита от перепада напряжения, есть реле низкого и высокого давления рабочей жидкости в компрессоре.

Дистанционный пульт для кондиционера можно приобрести отдельно, он не входит в стандартную комплектацию. Он имеет ограниченный перечень функций и предназначен для следующих действий:

  • Переключение режимов работы. Для этого есть клавиша Mode, результат отображается на жидкокристаллическом дисплее.
  • Уменьшение/увеличение холодопроизводительности в ручном режиме.
  • Отслеживание текущих показателей системы.
  • Получение уведомлений о возможных сбоях и неполадках.

Нормальная эксплуатация возможна только при соблюдении правил обслуживания. Подробная инструкция к кондиционерам содержит сведения и перечень необходимых мероприятий:

  • очистка узлов от скопившейся грязи, пыли,
  • проверка параметров электросети, рекомендуется установить БПП,
  • проверка магистрали на целостность, возможные утечки хладагента,
  • дозаправка компрессора маслом и системы хладагентом выполняются согласно указанным срокам.

При добавлении масла в компрессор или охлаждающей жидкости необходимо выбирать ту же марку, что была использована ранее. Если это невозможно – следует полностью очистить систему, промыть ее и заполнить новым составом.

Как устроен кондиционер и принцип работы

Кондиционер работает по одному из общеизвестных физических принципов: за счет жидкости, которая во время испарения поглощает тепло. По сути, кондиционер представляет собой полностью герметичный ящик, охлаждение внутри которого происходит во многом благодаря специальному хладагенту (как правило, основным компонентом последнего является фреонный газ). Здесь все просто: хладагент «вытягивает» тепло из помещения и внутри кондиционера сжимает его и трансформирует в конденсаторную жидкость.

В холодильнике газ хладагента под давлением от компрессора выталкивается в конденсатор, где его газовое состояние изменяется на жидкое, и уже после этого начинается процесс выделения тепла. Проходя через специальную капиллярную трубку, хладагентный газ возвращается в состояние газа. Во время этого процесса давление, созданное компрессором, теряется, а оставшаяся от хладагента жидкость попадает на испаритель и закипает.

Исправитель, в свою очередь, соединен с морозильной камерой, где и происходит вырабатывание холода. Это тот центр, из которого и происходит распределение холода по внутренним стенкам холодильной камеры. Хладагент же возвращается в компрессор, после чего процедура со сжатием и испарением повторяется по кругу.

Что происходит дальше?

Последующее охлаждение воздуха происходит при помощи специальных медных трубок с тонкими пластинками из алюминия. Эти трубки называются теплообменниками, с их помощью хладагент совершает обмен воздуха и, собственно, тепла.

Совет: Чтобы ускорить процесс, воздух внутри кондиционера ускоряется при помощи маленьких вентиляторов.

Во время охлаждения воздуха испаритель во внутреннем блоке кондиционера выполняет свои функции, в то время как конденсатор работает снаружи. Если помещение необходимо обогреть, то кондиционер и конденсатор просто меняются своими задачами.

Любой холодильник имеет похожий принцип работы, только все охлаждение не выходит наружу, а остается внутри и охлаждает уже пищевые продукты. Холодильник и кондиционер работает по замкнутом контуру, используя теплый воздух, переработанный при помощи хладагента.

Принцип работы

Сплит-системы состоят из двух приборов:

  1. воздухоохладителя (внутренний блок);
  2. компрессорно-конденсатного агрегата (внешний блок).

То, что система состоит из двух частей, нашло отражение и в названии: глагол split переводится с английского как «разделять», «расщеплять».

Внешний блок

Находится в другом помещении или на улице, например на фасаде, на крыше, в коридоре, вестибюле и так далее.

Он соединяется с внутренним специальной магистралью, представляющей собой медную трубку с теплоизоляцией, по которой передается хладагент (чаще фреон), и электрическим кабелем.

В его состав входят:

  • компрессор;
  • конденсатор;
  • клапаны;
  • осушающий фильтр;
  • вентилятор;
  • блоки управления;
  • специальная система, обеспечивающая работу зимой.

Внутренний блок

Он оснащен электронными приборами, управляющими системой и следящими за всеми параметрами, такие устройства выполняют следующие функции:

  • измерение температуры в камере;
  • управление включением и выключением компрессора и вентилятора внешнего блока с целью сохранения заданной температуры;
  • контроль скорости вращения вентилятора внутреннего блока и частоты включения компрессора;
  • управление движением жалюзи, через которые движется поток воздуха;
  • контроль за состоянием компрессора и временем его включения (если параметры выше предельных, то система сама выключает компрессор);
  • оповещает о необходимости размораживания.

Принцип работы всей системы построен на тесном взаимодействии обоих блоков. Во внутреннем блоке система вентиляции и испарения поддерживает нужную температуру, а внешний блок удаляет конденсат и выделяет наружу лишнее тепло (вот потому-то уличное размещение ─ лучший вариант).

Оттаивание производится автоматически, для этого в камерах устанавливаются тэны и трубки для слива воды. В некоторых сплит-системах оттаивание происходит с использованием горячего воздуха или газа. Имеется и электронная панель для контроля процессов охлаждения, заморозки и оттаивания. Всё это оборудование находится во внутреннем блоке.

Сравнение характеристик популярных моделей

Подбор наиболее подходящей модели этого климатического оборудования происходит не по стандартной схеме. Учитываются не только каждая характеристика, но и дополнительные параметры модели – размер витринного бокса, общая площадь остекления

Также важно знать особенности монтажа – установка кондиционера осуществляется в два этапа. Первый – монтирование витрины, второй – установка и подключение климатического блока

Во время выбора обращают внимание на такие характеристики:

  • Объем камеры, в которой размещаются продукты. Для охлаждения 1 м³ холодопроизводительность должна быть не менее 0,51 кВт.
  • Температурный диапазон работы.
  • Производительность воздуха. Актуально для сохранения свежести продуктов.
  • Габариты блока кондиционирования, способы его монтажа,
  • Стоимость полной комплектации и дополнительных элементов.

Для сравнения параметров популярных моделей была составлена сравнительная таблица. Данные были взяты из руководства пользователя.

МодельKMS-107KLS-220KMS-330N
Номинальная мощность0,950,761,04
Производительность воздуха4008002000
Мощность ТЭНов0,70,72,05
Площадь поверхности6,8812,712,7
Мощность вентилятора1*0,2542*0,221*0,315
Размеры800*550*10401100*500*10401130*660*1150
Масса85107132

Цена зависит от мощности установки и варьируется от 45000 до 80000 рублей. За вспомогательные компоненты нужно будет доплатить.

Дополнительно учитывается размеры и масса упаковки, инструкция содержит эту информацию. Это актуально при планировании транспортировки климатического оборудования и затрат, связанных с этим.

Холодильные сплит-системы

Холодильная сплит-система – это холодильное оборудование для холодильных складов, холодильных камер, камер заморозки,  цехов переработки, которое состоит из двух блоков : наружного (компрессорно-конденсаторный блок) и внутреннего (воздухоохладитель, испаритель) соединенных медными трубопроводами и электрическими кабелями. Все модели сплит-систем Delta могут устанавливаться как внутри помещений, так и на улице. Для установки наружного блока на улице предусмотрены дополнительные опции. Также для выбора доступны дополнительные опции снижающие уровень шума, контролирующие пропадание или перекос фаз питающей сети, прекращающие работу компрессора (и холодильной системы в целом) при утечке хладагента.

Наши технические специалисты выполнят для Вас расчеты, подберут оборудование с необходимыми характеристиками удовлетворяющими параметрам технического задания. Все комплектующие для производства холодильных сплит-систем в России всегда в наличии на складе, это позволяет нам гарантировать кратчайшие сроки производства и исполнения гарантийных и пост гарантийных обязательств.

Низкотемпературная сплит-система SRL006 C/S

От 0,36 до 1 кВт

Низкотемпературная сплит-система SRL008 C/S

От 0,4 до 1,1 кВт

Низкотемпературная сплит-система SRL009 C/S

От 0,5 до 1,3

Низкотемпературная сплит-система SRL012 C/S

От 0,5 до 1,6 кВт

Среднетемпературная сплит-система SRM006 C/S/D

От 0,6 до 1,2 кВт

Среднетемпературная сплит-система SRM007 C/S/D

От 0,8 до 1,4 кВт

Среднетемпературная сплит-система SRM009 C/S/D

От 0,8 до 1,6 кВт

Среднетемпературная сплит-система SRM012 C/S/D

От 1 до 1,9 кВт

Среднетемпературная сплит-система SRM016 C/S/D

От 1,1 до 2 кВт

Низкотемпературная сплит-система SFL014 C/S

От 0,63 до 1,87 кВт

Низкотемператураная сплит-система SFL 024 C/S

От 0,86 до 2,58 кВт

Низкотемпературная сплит-система SFL 034 C/S

От 1,27 до 3,76 кВт

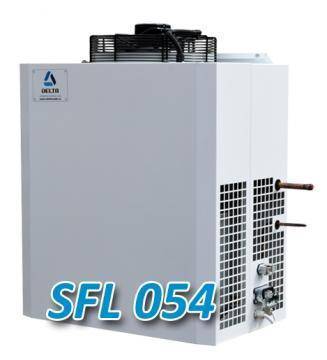

Низкотемпературная сплит-система SFL 054 C/S

От 1,55 до 4,59 кВт

Среднетемпературная сплит-система SFM014 C/S/D

От 1,29 до 2,44 кВт

Среднетемпературная сплит-система SFM024 C/S/D

От 1,51 до 2,82 кВт

Варианты воздухоохладителей к наружным блокам:

SУгловой потолочный воздухоохладитель

CКубический воздухоохладитель

DДвухпоточный воздухоохладитель

SD/SF/SK/SRL/M/HXXXS/C/D
1234

1 — Серия: SD — напольно-потолочная сплит-система

SF — компактная настенная сплит-система

SK — промышленная настенная сплит-система

SR — коммерческая серия холодильных сплит-систем

2 — Температурный режим: H — Высокотемпературная +5℃ ÷ +15℃ М — Среднетемпературная +5℃ ÷ -2℃ L — Низкотемпературная -15℃ ÷ -25℃

3 — Типоразмер

4 — Тип воздухоохладителя (испарителя)

S — Угловой (скошенный) воздухоохладитель С — Кубический воздухоохладитель D — Двухпоточный воздухоохладитель

Комплектации

Стандартная комплектация холодильных сплит – систем Delta:

  • корпус из оцинкованной стали, покрытый порошковой краской;
  • герметичный или полугерметичный компрессор с тепловой защитой мотора (R404A). По специальному запросу может быть установлен спиральный компрессор;
  • конденсатор воздушного охлаждения с осевым вентилятором (1 или 2 вентилятора);
  • ресивер с вентилем Rotalock (в сериях с терморегулирующим вентилем);
  • фильтр-осушитель;
  • смотровое стекло;
  • соленойдный клапан(в сериях с терморегулирующим вентилем);
  • терморегулирующий вентиль (ТРВ), или капиллярная трубка;
  • сервисный клапан;
  • воздухоохладитель с ТЭНом оттайки;
  • ТЭН подогрева дренажной трубы для слива конденсата;
  • соединительный кабель с быстросъемными соединениями (кабель 10м);
  • аварийное реле высокого давления;
  • выносной пульт управления (кабель 10м);
  • питающий кабель (3 м);
  • электрощит;
  • поставляются под азотом.

Дополнительные опции для сплит-систем Delta:

  • H = подогрев картера компрессора;
  • A = реле давления вентиляторов конденсатора;
  • F = регулятор скорости вращения вентиляторов конденсатора;
  • B = аварийное реле низкого давления;
  • V = реле контроля фаз \ монитор напряжения;
  • комплект медных труб и изоляции;
  • отделитель масла;
  • отделитель жидкости;
  • спиральный компрессор;
  • малошумное исполнение.

Комплектация холодильных систем Delta позволяет быстро и без лишних затрат произвести монтаж и запустить в эксплуатацию холодильное оборудование. Обратившись в нашу компанию, Вы гарантированно получаете безупречное качество и минимальные сроки производства и поставки.

Среднетемпературная сплит-система Ариада KMS 107

Или можно заказать по телефонам:

+7(495) 730-00-35 +7(812) 926-06-21 8-800-250-0-249

Стандартная доставка по Москве — бесплатно!

Среднетемпературная сплит-система Ариада KMS 107 предназначена для установки в холодильную камеру объемом 6-16 куб. м. Ее холодопроизводительности, 400 куб. м/ч, достаточно для охлаждения внутреннего объема до температур от -5 до +5 °С.Сплит-система состоит из двух блоков; агрегат монтируется вне камеры, а воздухоохладитель с вентиляторами — внутри. В комплект поставки входят медные, с термоизоляцией, соединительные трубки длиной 5 м для циркуляции хладагента, и кабель для соединения обоих блоков. Установка поставляется заправленной хладагентом.

Вы можете увеличить функциональность этой модели, заказав дополнительные полезные приспособления. Производитель предлагает установить монитор напряжения, авторегулятор давления конденсата, блок дистанционного управления, «зимний комплект», который позволит использовать сплит-систему на улице, испарителем из нержавеющей стали.

Сплит-система не требовательна в уходе. Размораживается она автоматически, ТЭНами. Удачная конструкция, высококачественное исполнение, импортные комплектующие от лучших компаний обеспечивают надежную работу, безопасность и соответствие международным требованиям.

В зависимости от внешней температуры и требуемой внутренней температуры сплит-система Ариада KMS 107 обеспечивает температуру -5 °С в камере 11 куб. м. при внешней температуре +20 °С, в камере 8,5 куб. м. при t +30 °С, и в камере 6 куб. м. при +40 °С. Обеспечивает температуру 0 °С в камере 15 куб. м. при внешней температуре +20 °С, в камере 12 куб. м. при t +30 °С, и в камере 10 куб. м. при +40 °С. Обеспечивает температуру +5 °С в камере 21 куб. м. при внешней температуре +20 °С, в камере 16 куб. м. при t +30 °С, и в камере 13 куб. м. при +40 °С.

Важно, что при выборе сплит-системы значение имеют как объем камеры, так и температура окружающего воздуха и продукта, а также количество открываний камеры в сутки. Консультанты нашего магазина помогут подобрать оптимально подходящую для ваших условий сплит-систему. Мы можем предложить и более производительные установки для больших холодильных камер: Ариада KMS 235 для камеры на 60-120 куб

м или Ариада KMS 335T для объема 112-235 куб. м. Производитель Ариада Температурный режим среднетемпературный Предназначена для камеры объемом, м3 6 — 16 Габариты упаковки конденсатора, мм 800х550х1040 Габариты упаковки охладителя, мм 600х700х500 Потребляемая мощность, кВт 1,23 Напряжение питания, В 220 Производительность, куб. м/ч 400 Хладагент R404A Конденсатор Поверхность, м 2 6,88 Bентилятор шт.х Ø 1 х 254 Ном. мощность, Вт 95 Производительность, м3/ч 750 Масса ХКА, кг 49 Воздухоохладитель Тип оттайки электрический Шаг ребер, мм 4,2 / 8,4 Поверхность, м2 4,4 Bентилятор шт.х Ø 1 х 200 Длина струи, м 5 Ном. мощность, Вт 65 Масса, кг (нетто) 11 Мощность ТЭНов, кВт 0,7

Мы можем предложить и более производительные установки для больших холодильных камер: Ариада KMS 235 для камеры на 60-120 куб. м или Ариада KMS 335T для объема 112-235 куб. м. Производитель Ариада Температурный режим среднетемпературный Предназначена для камеры объемом, м3 6 — 16 Габариты упаковки конденсатора, мм 800х550х1040 Габариты упаковки охладителя, мм 600х700х500 Потребляемая мощность, кВт 1,23 Напряжение питания, В 220 Производительность, куб. м/ч 400 Хладагент R404A Конденсатор Поверхность, м 2 6,88 Bентилятор шт.х Ø 1 х 254 Ном. мощность, Вт 95 Производительность, м3/ч 750 Масса ХКА, кг 49 Воздухоохладитель Тип оттайки электрический Шаг ребер, мм 4,2 / 8,4 Поверхность, м2 4,4 Bентилятор шт.х Ø 1 х 200 Длина струи, м 5 Ном. мощность, Вт 65 Масса, кг (нетто) 11 Мощность ТЭНов, кВт 0,7

Источник

Сплит: что это такое и зачем нужно данное оборудование

Сплит-системы предназначены для поддержания температуры в диапазоне от -20 до +10 градусов. Причем сами могут функционировать даже при экстремальных температурных режимах. Они работают бесперебойно при -30…+40 градусах внешней среды. Правда, для того чтобы оборудование могло нормально действовать при минусовой температуре, необходимо иметь специальный комплект зимнего регулирования.

Систему устанавливают для холодильной камеры, расположенной в помещении, где нельзя поместить монолитную холодильную установку. Обычно такие устройства ставят в складских и подсобных помещениях. Часто их монтируют тогда, когда конструкция стен помещения не позволяет поставить холодильный моноблок.

Плюсы сплит-систем:

  • блоки, из которых состоит система, можно размещать достаточно далеко друг тот друга, что в некоторых случаях очень удобно, позволяет подстроиться под все особенности планировки здания;
  • обеспечивает нужный режим для любых продуктов и веществ;
  • второй блок может работать на улице, стоит только дополнить его специальным прибором.

Основные линейки кондиционеров

Холодильная сплит система Polair – это разновидность климатического оборудования для поддержки заданного температурного режима в холодильнике. Данные устройства состоят из двух основных функциональных узлов: наружного и внутреннего блока, связанных между собой медными трубами в теплоизоляции и кабельно-проводниковой продукцией (силовые и оперативные цепи).

Классификация холодильного оборудования от компании Polair

Деятельность компании заключается исключительно в производстве промышленных кондиционеров и холодильного оборудования. Продукция отечественного производства Полаир обладает высокими технико-экономическими показателями, надежной работой и длительным сроком эксплуатации.

Согласно информации завода изготовителя, продукция ТК Polair представлена следующими образцами:

  1. Моноблочные системы (MM109S, MM111S, MM113S);
  2. Моноблоки ранцевые с микроканальным алюминиевым конденсатором (ММ111R, MB214R, MB109R);
  3. Моноблоки потолочные (MM109 ST, MM113 ST, MM115 ST);
  4. Среднетемпературная и низкотемпературная сплит система Polair Standard (SM109S, SM222S, SM342S);
  5. Сплит-системы Professionale с муфтовым соединением (SМ109P, SB216P, SM115P);
  6. Сплит-системы с микроканальным конденсатором (SM111M, SB109M, SM115M);
  7. Воздухоохладители (AS201-1.5, AS202-2.8, AS311-4.5).

Сплит-системы Polair Standard

Сплит системы Standard – это промышленный холодильный агрегат, работающий в низкотемпературном и среднетемпературном режимах. Основной функциональный узел данных устройств – это мощный герметичный компрессор поршневого типа, производство которого осуществляется на территории лучших европейских концернов по выпуску компрессорного оборудования.

В качестве хладагента в холодильном оборудовании класса «Стандарт» применяется сухой азот (R 404). Благодаря этому температурный режим в камере может находится в диапазоне от -5С (SM109S) до -18С (SB331S). Отвод конденсата из системы осуществляется с помощью дренажа длинной 1 м, который в базовой комплектации поступает с герметичной пайкой с двух концов.

Сплит-системы Polair Professionale

Сплит-системы от компании Полаир данного класса – это высокотехнологичное климатическое оборудование, в котором для соединения выхода блока с соединительными трубками применяются специальные муфты. Сплит-системы Профессионал в базовой комплектности поставляются с модернизированными воздухоохладителями, благодаря чему эффективность системы возрастает на 30%.

Отличительные технические характеристики:

  • Благодаря применению специальных муфт, которые содержат мембрану, рвущуюся только при соединении концов трубок и выхода блока, получается герметичный холодный контур замкнутого типа.
  • При использовании современных мембранных муфт для соединения функциональных узлов, монтаж выполняется без ошибок.
  • Выбор серии Professionale позволит получить высокотехнологичное оборудование исключительно европейского производства.

Сплит-системы с микроканальным конденсатором

Сплит-системы с алюминиевым конденсатором

В отличие от предыдущих 2-х сплит-систем, данные устройства в базовой комплектации снабжаются микроканальным конденсатором из специального алюминиевого сплава. Благодаря применению данной технологии, системы обладают следующими техническими характеристиками:

Технические особенности кондиционеров с микроканальным конденсатором:

  • значительно снижаются габариты теплообменника;
  • уменьшается масса всего комплекта;
  • нормативный расход хладагента R404 снижается от 25 до 30%;
  • увеличивается срок эксплуатации микроканального конденсатора за счет инертности алюминиевого сплава к водно-воздушной среде (не коррозирует);
  • За счет меньшего количества хладагента и соответственно меньшей загруженности компрессорной установки собственное энергопотребление устройством значительно снижено.

Моноблоки

Моноблок Polaris – холодильное оборудование, выпускаемое согласно ГОСТ23833-95 для работы в среднетемпературном (ММ) и низкотемпературном (МВ) режимах. Данные устройства способны работать при температуре окружающей среды до +40С. В случае монтажа климатического оборудования данного исполнения на улице («Зимний комплект»), температура окружающей среды не должна опускаться ниже -10С.

Настройка холодильной витрины

Настройка холодильной витрины позволяет задать необходимые температурно-влажностные характеристики и адаптировать оборудование для хранения тех или иных пищевых продуктов с ограниченным сроком реализации. Ошибки в работе витрин могут привести к неисправностям, дополнительным финансовым затратам, порче продукции и убыткам. Эффективная работа витринного холодильника — залог сохранения свежести товаров. Настройки температурного режима необходимы при первичной установке оборудования, после произведенного ремонта, в случае отключения электричества и сбоя программы.

Линейки выпускаемой продукции

IGC может похвастаться не только многообразием бытовых кондиционеров, но и климатических систем коммерческого назначения (полупромышленных и промышленных). Выбор кондиционера зависимости от того, сколько квадратных метров площадь помещения, в каких целях оно используется, количество монтажных узлов(точек), архитектурных особенностей здания.

Бытовые сплит-системы

Производитель выпускает бытовые настенные, кассетные, канальные, напольно-потолочные сплит-системы для помещений небольших размеров до 100 м2. Рекомендуется установка бытовых сплит-систем в офисах, и жилых помещениях. Если одного внутреннего блока недостаточно, то можно прибегнуть к мультисплит-системам IGC, создав своеобразный «хаб».

В основе принципа «хаб», заложена возможность монтажа одного универсального внешнего блока, способного обслуживать множество внутренних блоков. Расчёт максимально допустимого количества «узлов», происходит согласно «максимально допустимой нагрузки(Вт)» на внешний блок.

Полупромышленные кондиционеры

Для кондиционирования помещений площадью до 350 м2, рекомендуется использовать полупромышленные кондиционеры IGC: колонные, кассетные промышленные, напольно-потолочные, канальные промышленные. Отличительная особенность от бытовой продукции: повышенная мощность (потребления и отдачи), размеры, вес и цена.

VRF-системы

Компания занимается производством VRF-систем. Подобные мультизональные системы, нашли широкое применение в создании собственного микроклимата в многоэтажных зданиях с большим количеством помещений. В целом, один внешний блок, при расчете: одна комната – один внутренний блок, — способен обслуживать 150-500 м2.

Модель IMS-EX450NB – самый мощный VRF модульный наружный блок фирмы IGC, эффективность которого, равна 50 кВт, рассчитанный на подключение 20-ти внутренних блоков одновременно. Для увеличения мощности, изготовитель предусмотрел возможность объединение в «стек» до 4 блоков IMS, что суммарно сможет выдать около 180-200 кВТ.

Промышленные кондиционеры

Промышленные климат-системы, рассчитаны на нагрузку свыше 200 кВт. Минимально рекомендуемая площадь для установки промышленного оборудования – 400 м2.

Модель IWCBS-1420A/C – мощный чиллер с винтовым компрессором компании IGC, рассчитанный на 1,4 МВт нагрузки.

Установка кондиционера, мультиблоковой конструкции, потребует дополнительную настройку и монтаж: коммуникаций, систем воздуховодов, воздухораспределяющих устройств и др. Процесс установки зависит от типа конструкции оборудования, проекта, архитектурных особенностей здания, и других различных факторов, поэтому монтажные работы рекомендуется проводить только специалистам, во избежание причинения оборудованию вреда.

Рекомендации по выбору нужного оборудования

Сложность выбора сплит-систем промышленного назначения невозможно сравнить с покупкой кондиционера для домашнего использования.

Ведь в данном случае нужно не прогадать и выбрать технику для обслуживания огромных по площади помещений. Чтобы не ошибиться с выбором разберемся с основными техническими характеристиками.

Размер и расчет мощности устройства

Перед покупкой холодильного кондиционера, как правило, составляется сводная таблица. В нее вносится вся возможная информация об условиях работы устройства.

Например, в документе указывается диапазон температур для хранения тех или иных продуктов, необходимые дополнительные функции, объем камеры хранения и климатические условия региона.

При выборе также учитывайте назначение системы, объем складского помещения, количество продукции, места установки обоих блоков. Не забудьте и о дополнительном функционале. Например, многим будет полезен выносной пульт контроля

Составление сводной таблицы помогает избежать лишних затрат и чрезвычайно сложной конструкции холодильника. Благодаря ей можно вычислить желаемую мощность устройства.

Если вы не хотите заниматься созданием таблицы, то рассчитать мощность помогут онлайн-калькуляторы. В интернете их присутствует огромное множество.

Для получения рекомендованного значения нужно будет указать только площадь помещения, высоту потолков, степень освещенности, количество другой бытовой техники.

Функционал и комплектация климатической техники

Наиболее распространенной дополнительной опцией для холодильных установок является выносной пульт управления. Такое инженерное решение позволяет значительно упростить эксплуатацию. Вам не нужно будет заходить в складское помещение, что изменить настройки устройства.

Для упрощения монтажа многие производители оснащают трубки соединительными муфтами. При закручивании крепежей мембрана пробивается, оставляя систему полностью герметичной

Помимо основных узлов – компрессорного и воздухоохладительного блоков – устройство поставляется вместе с соединительными медными теплоизолированными трубками.

В комплект могут входить провода, весь необходимый монтаж для подвешивания блоков, спаивания трубок, инструменты для заправки фреоном.

Видео: настройка температуры в холодильной витрине

Настройка температуры в холодильной витрине.

Watch this video on YouTube
Watch this video on YouTube

Хотите разбираться лучше других?

  • Как отрегулировать температуру в холодильнике Nord Class А – На электронном табло 1 нажатие на кнопку соответствует увеличению или уменьшению температуры на 1 градус. Установить можно только предусмотренное производителями количество…
  • Как отрегулировать температуру в холодильнике Vestfrost – Температурный режим в Vestfrost устанавливают при помощи панели управления (см. рис.), поворачивая ручки терморегуляторов холодильной и морозильной камер 2 и 3. Перед включением…
  • Как отрегулировать температуру в холодильнике STINOL 104 – Холодильник-морозильник Стинол-104 трёхкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер. Морозильная камера, расположена в верхней…
  • Как отрегулировать температуру в холодильнике Premier – Регулировка холодильных витрин Премьер Заводские настройки, как правило, не отвечают необходимым в каждом отдельном случае требованиям. В отличие от других охладительных систем…
  • Как отрегулировать температуру в пивном холодильнике – Регулировка холодильных витрин для пива Заводские настройки, как правило, не отвечают необходимым в каждом отдельном случае требованиям. В отличие от других охладительных систем…

Основные конструционные особенности и характеристики холодильных камер

Человеческая жизнь сегодня тесно связана с использованием различного оборудования, и холодильные камеры являются очень важной частью всей его совокупности. Ведь без них просто невозможно представить себе не только эффективный бизнес в практически любом секторе экономики, но и невозможно обеспечить выживание людей в городах и даже небольших населенных пунктах. Ведь именно на холодильные камеры ложится ответственная роль по сохранению скоропортящихся (и не только) товаров, именно им доверяют хранение изделий из меха, изделий из кожи, и многие винные погреба проектируются и строятся именно из того расчёта, что за сохранность элитных и эксклюзивных вин «отвечают» именно холодильные камеры

Ведь именно на холодильные камеры ложится ответственная роль по сохранению скоропортящихся (и не только) товаров, именно им доверяют хранение изделий из меха, изделий из кожи, и многие винные погреба проектируются и строятся именно из того расчёта, что за сохранность элитных и эксклюзивных вин «отвечают» именно холодильные камеры.

Человечество использует холодильные камеры уже достаточно давно, однако несмотря на почтенный возраст, конструкционно они практически не меняются, меняются лишь материалы и агрегаты, которые сохраняют холод, или же создают его. Технически же, оборудование состоит из следующих компонентов:

  • Стенки. Любая, бытовая или промышленная холодильная камера должна иметь собственные стенки, даже если ее монтаж производится в специально предназначенном помещении. Дело в том, что стенки обеспечивают термоизоляцию камеры, преграждают путь лишней влаге (или ее испарению изнутри камеры), препятствуют проникновению грязи, бактерий и грибков и, конечно же, играют роль несущей конструкции. Стенки сегодня выполняются из композитных материалов, часто обладают несколькими слоями термоизоляции и пароизоляции.
  • Термоизоляционная дверь. Для эффективного сохранения холода внутри камеры дверь должна обладать высокими термоизоляционными свойствами, для чего она изготавливается подобно «бутерброду». В прочный каркас устанавливается гидроизоляция, термоизоляция и пароизоляция, после чего обшивается облицовкой (пластик, металл). По всему периметру дверь промышленной холодильной камеры оснащается уплотнителем, который обеспечивает практически полную герметичность. Как правило, ручка открывания/закрывания двери для больших камер располагается по обе ее стороны, для беспрепятственного вход и выхода без риска потери холода.
  • Холодильная установка и циркуляционная система. В «примитиве», то есть в простейшей холодильной камере, циркуляционной системы практически нет, и охлаждение происходит только за счёт одного места, куда выходят трубки с хладагентом. Промышленное же оборудование имеет сложную систему, которая распределяет холод равномерно внутри камеры, нередко таковая система дополняется вентиляторами. При этом, «разморозки» не требуется, поскольку система предусматривает вынос испарителя за пределы камеры. Холодильная установка производит холод. Как правило, выносится не только за пределы камеры, но и за пределы помещения, для снижения уровня шума, особенно если речь идёт о высокопроизводительной системе. Именно холодильная установка «прокачивает» хладагент, за счёт которого и создается в холодильной камере (промышленной или бытовой) холод.
  • Программируемое автоматическое оборудование. Оно обеспечивает поддержание нужной температуры путём включения и выключения холодильной установки. Самые простые системы обеспечивают ступенчатую регулировку температуры. Сложные системы автоматизации позволяют контролировать внутри промышленной холодильной камеры влажность, температуру с точностью до десятой доли градуса, причем в разных частях, могут понижать или повышать один из параметров в зависимости от дня недели или времени суток. По сути, самая сложная автоматика представляет собой некий «бортовой компьютер», имеющий удобный и понятный интерфейс.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
