Регулируемый стабилизатор тока на LM317 для светодиодов

Метка: LM317T

Предлагаемый несложный стабилизатор с регулируемым в широких пределах выходным напряжением и токовой защитой может быть использован как в одноканальных, так и в многока­нальных лабораторных источниках питания.

Выходное напряжение стабилизатора можно регулировать от 3 до 27 В, Наибольший ток нагрузки — 3А. Его прототипом послужил стабилизатор, описанный в статье А.

Уварова “Лабо­раторный источник питания” (“Радио­конструктор”, 2001, …

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/35226

В радиолюбительской практике в быту и на работе иногда возникает необходимость в резервировании питания различных устройств.

Речь не идет об источниках бесперебойного питания (НРБ), а об аварийном освещении, устройствах охранной сигнализации, любительских метеостанциях, рекламных щитах, радиолюбительских репитерах, туристических палатках, т.е.

в устройствах и системах, где в качестве резервного или основного питания применяется аккумулятор без преобразования …

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/23888

Здесь представлена схема регулируемого источника питания 1.2 – 36В, 5А (Рис.1). Рис.1. Принципиальная схема Основные элементы – транзистор Дарлингтона TIP147 PNP (Рис.2 ) и линейный регулируемый стабилизатор положительного напряжения LM317 (Характеристики LM317 представлены в таблице 1). Рис.2. Цоколевка транзистор Дарлингтона TIP147

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/12584

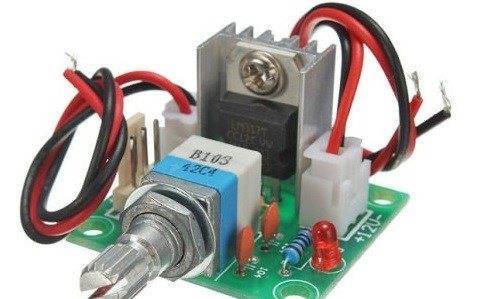

Для управления напряжением используется потенциометр, который подключается к соответствующему разъему на плате. Напряжения поступает на диодный мост выпрямителя (напр.

4 шт 1N4007), конденсатор (1000 мкФ) и так далее, достаточно только подключить выход трансформатора источника переменного тока

Важно, входное напряжение не должно …. Читать далее

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/10314

Один из важных узлов радиоэлектронной аппаратуры – стабилизатор напряжения в блоке питания. Еще совсем недавно такие узлы строили на стабилитронах и транзисторах.

Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне. С появлением специализированных микросхем ситуация …

Читать далее

Подготовительные работы

Для работы потребуется ряд элементов и деталей, которые можно приобрести в специализированном магазине или взять из другого устройства:

• Стабилизатор тока lm317;
• R-3 – сопротивление 0.1Ом*2 Вт;
• TR-1 – трансформаторное устройство силового типа;
• T-1 – транзистор вида КТ-81-9Г;
• R-2 – сопротивление действие 220Ом;
• F-1 – предохраняющий элемент 0.5 А и 250В;
• R-1 – сопротивление 18К;
• D-1 – светодиод IN-54-00;
• P-1 – сопротивление 4,7 К;
• BR-1 – светодиодный барьер;
• LED-1 – цветной диод;
• C-1 – конденсаторный аппарат модификации с параметрами 3 300 мкф*43V;
• C-3 – конденсаторное устройство модификации 1мкф*43V;
• C-2 – конденсаторный элемент керамического вида 0.1 мкф.

Перечень может видоизменяться в зависимости от разновидности применяемой схемы подключения.

Рабочая схема подключения

Предварительно перед сборкой преобразователя lm317t нужно приобрести все составляющие из вышеперечисленного списка.

Чаще всего такой СН применяют в комплекте со светодиодами

Основной деталью изделия является трансформатор, который можно извлечь из любого электрического прибора: музыкальный центр, телевизор или небольшая магнитола. Также его можно приобрести, специалисты рекомендуют отдавать предпочтение модификации TBK110. Однако выходное напряжение модель может производить только со значением 9В.

Комплектующие и схема

Деталей нужно совсем немного:

2 резистора: постоянный, номиналом 200 Ом 2 Вт (лучше мощнее) и переменный настроечный 6,8 кОм 0,5 Вт;
2 конденсатора, напряжение в соответствии с требованиями, ёмкость – 1000…2200 мкФ и 100…470 мкФ;
диодный мост или диоды, рассчитанные на напряжение от 100В и ток не менее 3..5 А;
вольтметр и амперметр (диапазон измерений, соответственно, 0…30 В и 0…2 А) – сойдут аналоговые и цифровые, на ваш вкус.
трансформатор с подходящими характеристиками – на выходе не более 25…26 В и ток не менее 1 А – по мощности лучше подобрать с хорошим запасом, чтобы не возникла перегрузка.
радиатор с винтовым креплением и термопаста.
корпус будущего блока питания, в который влезут все детали, и, что важно, с хорошей вентиляцией.
опционально: винтовые зажимы, ручки регулировки, «крокодилы» для выводов, ну и прочая мелочёвка – тумблеры, индикаторы работы, предохранители, которые уберегут блок питания от серьёзных поломок и сделают работу с ним более удобной.

На всякий случай отдельно разъясним, почему напряжение трансформатора не более 25 В. При выпрямлении с использованием фильтрующего конденсатора напряжение на выходе повышается на корень из двух, то есть примерно в 1,44 раза. Таким образом, имея на выходе обмоток 25 В переменного тока, после диодного моста и сглаживающего конденсатора напряжение составит около 35–36 В постоянного тока, что довольно близко к пределу микросхемы. Помните об этом, когда будете выбирать конденсаторы и трансформатор!

Как видите, работы очень мало – распайка деталей может выполняться даже навесным монтажом, без ущерба качеству, при условии аккуратного изолирования всех контактов и живучести блока питания.

После сборки не торопитесь подключать к блоку нагрузку – сначала проверьте напряжение питания на выходе диодного моста, а потом запустите блок на холостом ходу и пальцем проверьте температуру стабилизатора – он должен быть прохладным. После подключите питание от блока к какой-нибудь нагрузке и проверьте показания напряжения на выходе – они не должны меняться.

Характеристики

Технические параметры LM317 при температуре окружающей среды +25 °C:

физические:

• корпус TO-220, TO-220FP, TO-3, D2PAK, SOT-23;
• материал корпуса — пластмасса;

электрические:

• диапазон от 1.25 до 37 В;
• сила тока на выходе не более 1.5 А;
• нестабильность на выходе до 0,1 %;
• опорное (Vref) от 0,1 до 1,3 В;
• ток вытекающий из вывода подстройки (Iadj) от 50 до 100 мкА (µA);

внутренняя защита:

• от короткого замыкания (Internal Short-Circuit Current Limiting);
• от тепловой перегрузки (Thermal Overload Protection);
• ограничение по максимальной рассеиваемой мощности (Output Safe-Area Compensation);

Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен.

Схема включения

Зная номера контактов и их назначение можно понизить напряжение, подаваемое на вход микросхемы до необходимого значения. Для этого надо изменить сопротивление R1, подключенного к регулируемому выводу Adj. Давайте посмотрим как это выглядит.

Как видно на схеме включения lm317 к контакту Adj надо подключить два резистора R1 и R2. Они определяют напряжение, которое понижает стабилизатор и выдает на выход. Посмотрим следующую формулу выходного напряжения.

Исходя из формулы видно, что величина Vout зависит от значения резистора R2.Чем больше увеличивается значение сопротивления R2, тем больше будет выходное напряжение.

Регулируемый блок питания на стабилизаторе напряжения LM317

Начинающему радиолюбителю просто не обойтись без хотя бы простейшего блока питания. При разработке или настройке того или иного устройства регулируемый блок питания является не заменимым атрибутом. Но если вы начинающий радиолюбитель, и не можете позволить себе дорогой навороченный блок питания, то эта статья поможет вам восполнить вашу нужду

Блок питания на микросхеме LM317T, схема:

В интернете встречается неисчислимое множество схем различных блоков питания. Но даже на первый взгляд легкие схемы, в процессе настройки оказываются не такими уж и легкими. Я рекомендую вам рассмотреть очень простую в настройке, дешевую и надёжную схему блока питания на микросхеме стабилизаторе LM317T, которая регулирует напряжение от 1,3 до 30 В и обеспечивает ток 1А (как правило, этого достаточно для простых радиолюбительских схем) рисунок №1.

VD1 – VD4, VD6, VD7 – Полупроводниковые диоды типа 1N5399 (1.5А 1000В) хотя, вы можете использовать любые другие подходящие по максимальному току 1.5 ампера и напряжению около 50 вольт. Можно также использовать диодный мост с теми же характеристиками. У кого что есть – тот из того и лепит:)VD5 – Обыкновенный светодиод (его не обязательно впаивать) он сигнализирует о включении питания. Диод VD6, защищает схему от бросков тока. VD7 — защищает микросхему от паразитного разряда ёмкости конденсатора С3.

R1 – около 18 КОм (нужно подбирать под ток светодиода).R2 — Можно не впаивать — он необходим в том случае если вам нужно получить нестандартные пределы регулировки напряжения. Вы просто подбираете его таким образом что бы сумма R2 + R3 = 5КОм.

R3 — 5,6 Ком.R4 – 240 Ом.C1 – 2200 мкФ (электролитический)

C2 — 0,1 мкФC3 — 10 мкФ (электролитический)C4 — 1 мкФ (электролитический)DA1 – LM317T

Основным элементом в схеме является микросхема LM317T, все её характеристики вы можете без труда посмотреть в мануале на микросхему. Единственное что следует отдельно отметить, это то что её обязательно необходимо цеплять на радиатор (рисунок №2) что бы микросхема не вышла из строя.

Максимальный ток у неё по документации 1.5 А – но я не рекомендую вгонять её в такие придельные режимы работы.Трансформатор я рекомендую использовать тоже с запасом по току (ток 3А), дабы в случае резкого броска тока он не вышел из строя.Каждый радиолюбитель делает печатные платы как ему самому угодно – но если вам лень её трассировать – можете использовать мой вариант печатной платы рисунок №3, который доступен по этой ссылке или по этой ссылке. Файлы можно открыть с помощью программы Sprint-Layout 5.

Прежде чем начать делать мой вариант разводки платы – ещё раз его просмотрите и проанализируйте!!! Плату я трассировал под способ фотолитографии, так что разверните её как необходимо вам. Я старался сделать плату наиболее универсальной для этой схемы и делал её под свои нужды. Если вы не будите впаивать резистор R2 – то вместо него просто нужна перемычка.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Дополнительные рекомендации по настройки схемы:

Все сопротивления в схеме лучше всего ставить полуваттные, это почти гарантия стабильной работоспособности схемы, даже в предельных условиях эксплуатации. Резистор R2 можно полностью исключить из схемы, я оставлял под него место на те случаи, когда нужно получит нестандартное напряжение. А ещё, хорошенько покопавшись в интернете, я нашел специальный калькулятор для пересчёта LM317, а именно резисторов в цепи управления регулировки напряжения.

Резисторы R3 и R4 – это обыкновенный делитель напряжения, таким образом, мы можем его подобрать под те резисторы, что у нас есть под рукой (в заданных пределах) – это очень удобно и позволяет без особого труда отрегулировать работу LM317T под любое напряжение (верхний придел может варьироваться от 2 до 37 В). К примеру, можно так подобрать резисторы, чтобы ваш блок питания регулировался от 1,2 до 20В – всё зависит от пересчёта делителя R3 и R4. Формулу по которой работает калькулятор, вы можете узнать почитав даташит на ЛМ317Т. В остальном — если всё собрано верно , блок питания сразу же готов к работе.

Для чего необходима стабилизация тока и напряжения

Стабилизатор тока на LM317 для светодиодов

Количество электрических устройств в домах постоянно растет. За последние годы число электроприборов увеличилось в несколько раз. Как результат – возросла потребность в уровне напряжения в электрических сетях. При этом большая часть зданий (жилых и производственных) и электростанций построена более 30-40 лет назад.

Некоторые современные приборы производят со встроенными стабилизаторами – небольшими схемами для предотвращения поломок от скачков напряжения. Но большая часть не содержит дополнительных устройств и даже малый перепад в сети грозит перегоранием. В группе повышенного риска крупная бытовая техника (не цифровая). В частности бойлеры и стиральные машины.

Пример расчётов и сборки

Изготавливают стабилизатор напряжения для светодиодов в авто своими руками, используя схему подключения LM317 с установкой в неё одного резистора R1.

Схема включения LM317

При изготовлении стабилизатора с током до 1 А мощность резистора должна быть не менее 2-х ватт. В таблице приведены уточнённые значения тока для резисторов стандартного ряда. Необходимое сопротивление R1 можно выбрать из этой таблицы.

Таблица резисторов

Важно! Чтобы собрать стабилизатор для авто, нужно помнить, что бортовое напряжение меняется в интервалах от 11,6 В до 14,2 В (при работе от аккумулятора или генератора). При таком Uпит в схему можно включить 3 led-диода, соединив их последовательно

Падение напряжения в цепи составит:

При таком Uпит в схему можно включить 3 led-диода, соединив их последовательно. Падение напряжения в цепи составит:

• 9,6 В – на диодах (3,2 * 3 = 9,6);
• 1,25 В – падение на стабилизаторе;
• 0,6 В – на диоде, включенном в цепь для защиты от обратных напряжений.

Дополнительный диод включать рекомендуется, для того чтобы защитить схему от обратного потенциала, который может возникнуть при работе автомобиля. Если сложить все падения U на элементах, получится 9,6 + 1,25 + 0,6 = 11,45 В. Как видно, даже самое низкое Uпит от бортовой сети не повлияет на ток собранной схемы.

Схема включения с использованием дополнительного диода D1 и супрессора DZ1 (24V)

Включение супрессора защитит схему от всплесков положительной полярности.

Внимание! Чтобы уменьшить мощность рассеивания на LM317, число led-диодов подбирается таким, чтобы U на самом стабилизаторе было 1,3 вольта, не меньше. При больших токах стабилизатор устанавливают на теплоотвод

Примеры схем включения стабилизатора LM317

Типовые схемы включения микросхемы приведены в даташите. Стандартное применение — стабилизатор с фиксированным напряжением — рассмотрен выше.

Если вместо R2 установить переменный резистор, то выходное напряжение регулятора можно оперативно регулировать. Надо учитывать, что потенциометр будет слабым местом в схеме. Даже у переменных резисторов хорошего качества место контакта движка с проводящим слоем будет иметь некоторую нестабильность соединения. На практике это выльется в дополнительную нестабильность выходного напряжения.

Для защиты производитель рекомендует включить два диода D1 и D2. Первый диод должен защищать от ситуации, когда напряжение на выходе будет выше входного. На практике это ситуация крайне редкая, и может возникнуть только если со стоны выхода есть другие источники напряжения. Производитель отмечает, что этот диод также защищает от случая короткого замыкания на входе – конденсатор С1 в этом случае создаст разрядный ток противоположной полярности, что приведет микросхему к выходу из строя. Но внутри микросхемы параллельно этому диоду стоит цепочка из стабилитронов и резисторов, которая сработает точно также. Поэтому необходимость установки этого диода сомнительна. А D2 в такой ситуации защитит вход стабилизатора от тока конденсатора С2.

Если параллельно R2 поставить транзистор, то работой стабилизатора можно управлять. При подаче напряжения на базу транзистора, он открывается и шунтирует R2. Напряжение на выходе уменьшается до 1,25 В. Здесь надо следить, чтобы разница между входным и выходным напряжением не превысила 40 В.

Вредное воздействие контакта потенциометра на стабильность выходного напряжения можно уменьшить подключением параллельно переменному сопротивлению конденсатора. В этом случае защитный диод D1 не помешает.

Если выходного тока стабилизатора не хватает, его можно умощнить внешним транзистором.

Из стабилизатора напряжения можно получить стабилизатор тока, включив LM317 по такой схеме. Выходной тока рассчитывается по формуле I=1,25⋅R1. Подобное включение часто используется в качестве драйвера для светодиодов – LED включается в качестве нагрузки.

Наконец, необычное включение линейного стабилизатора – на его основе создана схема импульсного блока питания. Положительную обратную связь для возникновения колебаний задает цепь C3R6.

Микросхема LM317 имеет значительное количество слабых сторон. Но искусство создания схем и состоит в том, чтобы, используя плюсы стабилизатора, обходить недостатки. Все минусы микросхемы выявлены, даны советы по их нейтрализации. Поэтому LM317 пользуется популярностью у создателей профессиональной и любительской радиоаппаратуры.

Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Что такое диодный мост, принцип его работы и схема подключения

Что такое выпрямитель напряжения и для чего нужен: типовые схемы выпрямителей

Что такое операционный усилитель?

Типы стабилизаторов

По способу ограничения силы тока выделяют два типа устройств:

• Линейный;
• Импульсный.

Линейный стабилизатор работает по принципу делителя напряжения. Он выпускает из себя ток заданного параметра, рассеивая избытки в виде тепла. Принцип работы такого прибора можно сравнить с лейкой оснащённой дополнительным сливным отверстием.

Преимущества

• доступная цена;
• простая схема монтажа;
• легко собрать своими руками.

Недостаток — из-за нагрева плохо приспособлен к работе с большой нагрузкой.

Импульсный стабилизатор как овощерезка через специальный каскад нарезает входящий ток, выдавая строго дозированную норму.

Преимущества

• предназначен для высоких нагрузок;
• не греется во время работы.

Недостатки

• требует источника питания для собственной работы;
• создает электромагнитное излучения;
• относительно высокая цена;
• сложен для самостоятельного изготовления.

Учитывая малую силу тока в автомобильных светодиодах можно собрать простой стабилизатор для светодиодов своими руками. Наиболее доступный и простой драйвер светодиодных ламп и лент собирают на микросхеме lm317.

Схемы линейных устройств

Самая простейшая схема стабилизатора – это схема, построенная на основе LM317 для светодиода. Последний являются аналогом стабилитрона с определенным рабочим током, который он может пропускать. Учитывая малую силу тока можно собрать простой аппарат самостоятельно. Наиболее простой драйвер светодиодных ламп и лент собирают именно таким способом.

Микросхема LM317 уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. На её основе можно собрать регулируемый блок питания, светодиодный драйвер и другие БП. Для этого потребуется несколько внешних радиодеталей, модуль работает сразу, настройки не требуется.

Интегральный стабилизатор LM317 как никакой другой подходит для создания несложных регулируемых блоков питания, для электронных устройств с разными характеристиками, как с регулируемым выходным напряжением, так и с заданными параметрами нагрузки.

Основное назначение это стабилизация заданных параметров. Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

Выпускаются LM317 в монолитных корпусах, исполненных в нескольких вариациях. Самая распространённая модель TO-220 с маркировкой LM317Т.

Каждый вывод микросхемы имеет свое предназначение:

• ADJUST. Ввод для регулирования выходного напряжения.
• OUTPUT. Ввод для формирования выходного напряжения.
• INPUT. Ввод для подачи питающего напряжения.

Технические показатели стабилизатора:

• Напряжение на выходе в пределах 1,2–37 В.
• Защита от перегрузки и КЗ.
• Погрешность выходного напряжения 0,1%.
• Схема включения с регулируемым выходным напряжением.

Контакты микросхемы

Изготовляется в универсальном транзисторном корпусе, позволяющем размещать его на плате или теплоотводе. Наиболее распространённая модель LM317 встречается в корпусе TO-220 с буквой «Т» в конце маркировки. Буква «t» обозначает тип корпуса.

Цоколевка стабилизатора LM317 производится по трем контактам. Если смотреть на устройство спереди, то первый контакт слева (A_dj) — это регулируемый вывод, средний (V_out) – выход и последний справа (V_in) — вход.

• V_in — это вывод, на него подается входное напряжение, которое нужно регулировать. Например, на него может подаваться 12 В, которое устройство будет понижать до 10 В на V_out.
• V_out — это вывод, на который выводится напряжение. Поверхность радиатора соединена с этим выводом микросхемы.
• Регулируемый (A_dj) — это вывод, который позволяет регулировать выходное напряжение через подстрочный резистор.

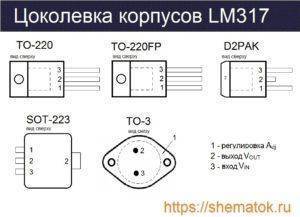

Встречается в различных видов корпусов.

Номера контактов разных типов корпусов микросхемы.

Производители

LM317t выпускают многие именитые производители, ниже представим их вместе с DataSheet:

Микросхема уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. На основе этой микросхемы можно собрать регулируемый блок питания на LM317, стабилизатор тока, светодиодный драйвер и другие БП. Для этого потребуется несколько внешних радиодеталей, для LM317 схема включения работает сразу, настройки не требуется.

Микросхемы ЛМ317 и LM317T datasheet полностью одинаковые, отличаются только корпусом. Никаких отличий или разницы нет, совсем нет.

Так же написал обзоры и datasheet других популярных ИМС TL431, LM358 LM358N, LM494. C хорошими иллюстрациями, понятными и простыми схемами.

• 1. Характеристики
• 2. Аналоги
• 3. Типовые схемы включения
• 4. Калькуляторы
• 5. Схемы включения
• 6. Радиоконструкторы
• 7. Datasheet, даташит

Микросхема LM 317 (стабилизатор тока для светодиодов в автомобиле)

Можно применять стабилизаторы напряжения 12 вольт для светодиодов в автомобильном исполнении. Подсветка панелей, номерных знаков, установка белых led-ламп в качестве габаритных или ходовых огней – вот только несколько точек установки.

Led-лента на фаре авто

Внимание! Долговечность диода, излучающего свет, зависит не столько от стабильного напряжения питания, сколько от протекающего через него тока. Если элементы модели AlInGaP/GaAs могут переносить перегрузки по току, то led-диоды на основе GaInN/GaN не продержатся и пары часов

Ровное свечение излучающих диодов при различных подключениях (параллельно или последовательно включенные цепочки) возможно при одинаковых значениях тока.

Простой преобразователь тока

Сборка миниатюрного преобразователя тока своими руками считается довольно простой. Такие стабилизаторы напряжения обычно изготавливаются в режиме для стабилизации тока. При этом не следует путать максимальное напряжение для всего блока и максимальную нагрузку на ШИМ-контроллер. На блок может быть установлена система низковольтных конденсаторов на 20 В, а импульсная микросхема может иметь вход до 35 В. Наиболее простой светодиодный стабилизатор тока, выполненный своими руками, — это вариант LM317. Потребуется только рассчитать резистор для светодиода с помощью онлайн калькулятора.

Для LM317 можно использовать подручное питание (к примеру, блок питания на 19 В от ноутбука, на 24 В или 32 В от принтера либо на 9 или на 12 вольт от бытовой электроники). К преимуществам такого преобразователя относят его низкую цену, минимальное количество деталей, высокую надежность, а также наличие в магазинах. Более сложную схему стабилизатора тока собирать своими руками не рационально. Поэтому если вы не являетесь опытным радиолюбителем, то импульсный стабилизатор тока намного проще и быстрее будет купить в готовом виде. При необходимости его можно доработать до требуемых параметров.

Чтобы выполнить сборку LM317, никаких особых знаний и навыков по электронике не потребуется (в схемах число внешних элементов минимально). Стоит такой простой стабилизатор тока очень дешево, при этом его возможности многократно проверены на практике.

Единственный недостаток заключается в том, что LM317 может потребовать дополнительного охлаждения. Также стоит опасаться китайских микросхем LM317 с более низкими параметрами. Стоимость в любом случае более чем доступна, при этом в цену включена доставка. Китайские производители выполняют довольно трудоемкую работу при цене изделия в 30-50 рублей за штуку. Ненужные запчасти можно распродать на Авито или форумах в интернете.

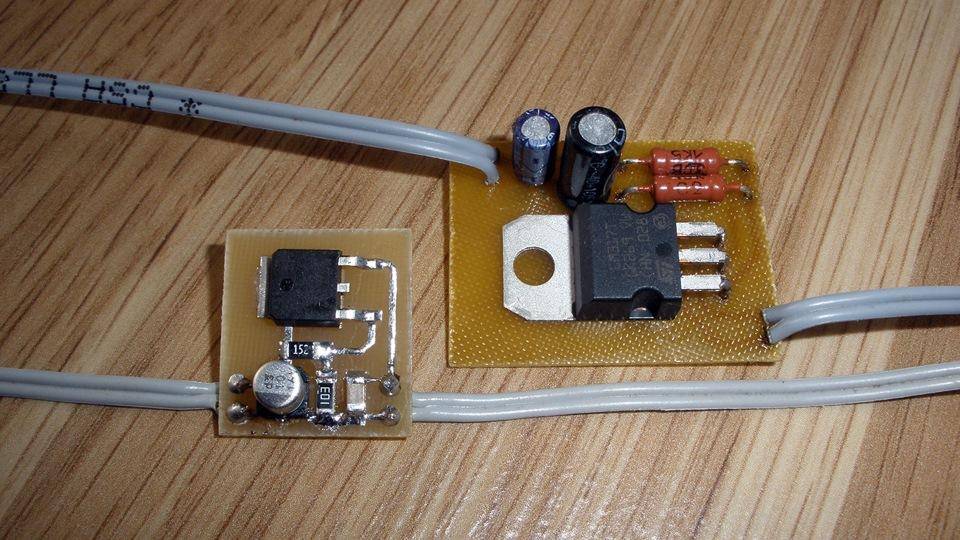

Сборка простого стабилизатора своими руками

Светодиод представляет собой полупроводниковый прибор, для работы которого необходим ток. Включение светодиодов через стабилизатор считается наиболее правильным. Продолжительность функционирования светодиода без потери яркости зависит от его режима работы. Главное достоинство простейших стабилизаторов (драйверов), таких как микросхема-стабилизатор LM317, — их довольно трудно спалить. Схема подключения LM317 требует всего двух деталей: самой микросхемы, включаемой в режим стабилизации, и резистора.

1. Потребуется купить переменный резистор сопротивлением в 0.5 кОм (имеет три вывода и ручку регулировки). Заказать его можно через интернет или купить в «Радиолюбителе».
2. Провода припаиваются к среднему выводу, а также к одному из крайних.
3. С помощью мультиметра, включенного в режиме измерения сопротивления, замеряется сопротивление резистора. Нужно добиться максимального показания в 500 Ом (чтобы светодиод не перегорел при низком сопротивлении резистора). О том, как проверить мультиметром сам светодиод, написано здесь.
4. После внимательной проверки правильности соединений перед подключением, собирается цепь.

Максимальная мощность LM317 — 1.5 Ампер. Если вы хотите увеличить ток, то в схему можно добавить полевой или обычный транзистор. В результате, для устройства на транзисторе на выходе можно добиться подачи 10 А (задается низкоомным сопротивлением). Для этих целей можно использовать транзистор КТ825 или установить аналог с лучшими техническими характеристиками и системой охлаждения.

В любом случае, ассортимент продаваемых модулей и блоков достаточно широкий, поэтому устройство с нужными параметрами можно собрать за минимальное время. КПД зависит от разницы напряжения входа и выхода, а также от режима работы.

Виды стабилизирующих устройств

Перед покупкой прибора следует ознакомиться с основными типами и особенностями. Каждый имеет преимущества и недостатки, предназначены для разного уровня напряжения и количества приборов. Отличаются и принципы работы.

Релейные

Релейный стабилизатор напряжения

Оптимальный вариант для частных и дачных домов, квартир. На трансформаторе установлено несколько магнитных обмоток. В момент перепада напряжения между ними происходит переключение, что позволяет сохранить поток напряжения в прежнем режиме. К недостаткам относят:

• изменение потока энергии в ступенчатом режиме (резко, прерывисто);
• искривление синусоиды потока напряжения;
• небольшая мощность на моменте отдачи.

Стоимость подобных устройств значительно ниже других моделей стабилизаторов. Отзывы владельцев хорошие, прибора оказывается достаточно для домашних сетей.

Электронные

Тиристорный регулятор напряжения РСТ

Различают два типа стабилизаторов электронного «наполнения» – симисторные и тиристорные. В первых переключение между обмотками в автоматическом режиме осуществляет небольшой механизм – симистор. КПД прибора высокое, срабатывает быстро. Существенный плюс для бытового использования – бесшумность работы. Второй вид не так эффективен, обычно используется для стабилизации домашних сетей без большого напряжения. Наиболее заметный недостаток – стоимость.

Электромеханические

Другие названия – сервомоторные, сервоприводные. Принцип работы – с помощью электропривода угольный электрод перемещается по обмоткам, создавая бесперебойное напряжение. Часто покупается для бытовых нужд и небольших помещений (дом, дача, офис). Плюсы – цена, компактность, плавное переключение. Минусы – шум, малая скорость переключения.

Феррорезонансные

Феррорезонансный стабилизатор

В последние годы редко используется из-за появления более современных устройств. Эффект феррорезонанса возникает в системе взаимодействия трансформатора и конденсатора. Устройства крупногабаритные, шумные, не работают при резких и значительных перегрузках. Преимущества – длительный срок эксплуатации, возможность использования в помещениях с высокой влажностью.

Инверторные

Устройства данного типа являются мощными и дорогостоящими. Используются в быту и крупных производственных помещениях. Основное отличие – кварцевый генератор и контроллер, которые преобразуют напряжение на входе в постоянный ток, а на выходе – в переменный. Одновременное двойное формирование позволяет работать с различным уровнем тока – от 115 до 300 Вольт. Преимущества – отсутствие шума, малый размер, быстрое переключение и регулирование, другие дополнительные возможности (например, защита бытовой техники от чрезмерного напряжения).
