Как используют статическую горизонтальную нагрузку
Чтобы приборы могли точно выполнять измерения, их устанавливают в плоскости, которые являются параллельными направлению действия силы. Минимум два уровня используется для этого: поверхность грунта, место приложения нагрузки. В программе может быть прописано и большее количество мест использования приборов.
Испытания и фиксация результатов происходят аналогично с методикой воздействия вдавливающей нагрузкой. Воздействие должно достичь такой силы, при которой начнется горизонтальное перемещение сваи. Усилие должно быть больше уровня нагрузки на сваи, рассчитанного проектировщиками.
Как готовятся испытания
Если грунты многолетнемерзлые, важно предотвратить смерзание сваи с ними. Для этого обеспечивают ряд мероприятий; бурение размерами, превышающими диаметр оборудования, проходка шурфа и пр
После погружения свай в такие грунты осуществляют раз в неделю измерение температуры по всей длине с интервалом в один метр и менее. Испытания при работе с забивными и буронабивными сваями должны начинаться минимум через неделю после их монтажа. Изыскания при работе с буронабивными начинаются при обретении бетоном 80 % запланированной в проекте прочности.
Нагружение также должно быть организовано равномерно, без ударов, посредством увеличения усилия ступенями. Программой испытаний определяется уровень нагрузки, но усилие не должно быть меньше 1/5 максимальной расчетной нагрузки. Показатели снимаются на каждом этапе и фиксируются в журнале в соответствии с требованиями ГОСТа. Обязательна выдержка каждой ступени нагружения до условной стабилизации деформации. Этот период не может быть менее 24 часов.
Критерием условной стабилизации принимают скорость усадки, не превосходящую 0.2 мм в течение 24 часов.
Обязательно, чтобы нагрузка дошла до значения, при котором на определенной ступени приложения усилия стабилизация деформации отсутствует. Эксперимент может быть завершен только тогда, когда показатель осадки в три раза или больше превысит показатель, который был получен на предыдущей ступени. Разгрузка также организовывается ступенями. Между изменениями усилий должно происходить 15 минут и более.
Важно, чтобы эксперименты со сваями производились при естественной влажности грунта. В просадочных грунтах может быть сначала осуществлено увлажнение
Сколько использовать воды, описано в нормативных документах.
Иногда можно замачивание грунта не осуществлять, но для этого необходимо соответствующее обоснование.
Что необходимо для удачного тестирования при статических нагрузках
Для удачного тестирования при статических нагрузках от вас потребуется только схема свайного фундамента с указанием, какие из них надо подвергать нагрузкам, изыскания геодезистов о типе грунтов на стройплощадке.
А в остальном мы имеем в своем арсенале все необходимые приспособления, инструменты, измерительные приборы и оборудования, с помощью которого проводятся исследования. Поэтому дополнительно ничего не требуем от заказчиков.
Наш экскаватор Hyundai R330LC c вибропогружателем OMS OVR 80 S на объекте
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Работы по извлечению труб вибропогружателем специалистами ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Видео по теме “Mori M40”
Рис. 2. Формула для вычисления P2.
Это происходит в случаях забивки изделий в разнородный грунт, верхняя часть которого более плотна, чем глубинный слой. Такие условия не дадут правильного результата и при статических испытаниях из-за сжимаемости слабого слоя грунта и его ползучести, так как нагрузка перераспределяется так, что на острие опоры приходится ее значительная часть. Это вызовет перегрузку в слабом грунте основания и вследствие этого исказит полученные данные. Для ликвидации вышеописанных препятствий и получения надежных результатов при испытаниях на многослойном грунте необходимо следить за тем, чтобы острие сваи вбивалось в более прочный подстилающий слой.
При динамическом испытании нагрузкой на глинистых почвах могут быть получены различные величины отказов свай в начале забивки изделия в грунт и на конечном этапе испытания. Для предотвращения получения неправильного результата эти данные сравнивают с результатами статических испытаний и отдают им большее предпочтение.
Само испытание сваи проводят не менее трех раз:
- проверяются нагрузкой все имеющиеся на строительном участке опорные элементы для определения уровня неоднородности грунта;
- забиваются в грунт основные сваи, и производится оценка их несущих возможностей, а также выявляются на участке строительства слабые зоны грунта;
- испытуемым изделиям дают «отдохнуть» и затем проводят последний этап динамических испытаний под нагрузкой для получения полноценных данных о несущих способностях примененных опор. Длительность «отдыха» проверяемых элементов зависит от консистенции грунта и принимается:
- Песчаник – не менее 3-х суток.
- Глинистая почва – не менее 6-ти дней от окончания забивки.
Схема выбора конструкции свай.
Динамические испытания свай
Динамические исследования определяют связь между несущей способностью стерня и энергией удара молота. При ударах молотом стержни погружаются в грунт. Сначала этот процесс происходит интенсивно, но впоследствии начинает замедляться.
Это связано с тем, что нижние слои грунта являются более плотными, и активно сопротивляются продвижению острия стержня.
Таким образом, при динамических исследованиях определяют:
- Наиболее эффективную длину стержней.
- Выявляются отметки залегания плотных грунтов.
- Определяется реальная несущая способность данных фундаментов.
- Вычисляются ненадежные участки свайного поля.
При проведении динамических экспериментов составляется определённая техническая документация, которая включает в себя специальные графики. Их данных графиков видно, как изменяется состояние стрежней в зависимости от приложенных к ним нагрузок.
Возведение фундаментов является самой важной частью строительного процесса. Поэтому подойти к ней надо очень ответственно
При устройстве свайных оснований не нужно пренебрегать исследованиями стержней. Данные, полученные при данных мероприятиях, могут сыграть решающую роль при принятии ответственных технических решений в процессе проведения строительных работ.
Технология проведения статических испытаний свай
Процесс статических испытаний свай всегда начинается с определения количества испытуемых свай, будущих мест их забивки. И только после этого в некоторых определенных местах погружают несколько пробных свай. Все испытания во время забивки и приемки производятся на сваях, которые расположены в местах с самыми худшими для этого объекта грунтовыми условиями либо давших наибольший отказ при забивке.
Испытания грунта статической нагрузкой следует начать после ее отдыха. Для тех свай, которые погружены другими способами, начало испытаний определяют программой таких испытаний, но не раньше, чем через сутки после погружения. Во время испытаний набивными (буронабивными) сваями начало испытаний назначают не раньше достижения бетоном 80% прочности. Проведение испытаний талых грунтов статической вдавливающей нагрузкой выполняют равномерно, без каких-либо ударов, ступенями нагрузки, значение и количество коих устанавливает программа испытаний. При заглублении всех нижних концов подобных натурных свай в крупные обломочные грунты, плотные пески и глинистые грунты твердой консистенции допускают первые 3 ступени нагрузки принимать равными 1/5 всей нагрузки.
Перед осуществлением любых статических испытаний следует тщательно спланировать поверхность выбранного грунта вокруг наиболее опытной сваи. Загрузочный предмет монтировать так, чтобы обеспечить точно центральное приложение строго вертикальной нагрузки. Пробная свая обязательно должна иметь нужную прочность материала, которая обеспечит получение всех требуемых характеристик и особенностей несущей способности грунта. А при необходимости голову сваи усиливают при помощи внешней обоймы. Непосредственно перед испытанием элементы должны отстояться какое-то время. Это делается для того, чтобы восстановились все структурные связи в грунтах и, соответственно, пробная свая показала наиболее реальный результат. Время-отдых перед всеми испытаниями согласно ГОСТ составляет:
- отдых 1 сутки – когда под острием свай есть крупнообломочные грунты либо плотные пески;
- отдых 3 суток – срок, рассчитанный для песчаных грунтов;
- отдых 6 суток – для глинистой почвы и разнородных грунтов;
- отдых 10 суток – для песков, насыщенных водой.
Зачастую отдых должен быть 6-7 дней со времени забивки.
Для того чтобы измерить осадки испытываемых свай, устанавливают индикаторы почасового типа, имеющие цену деления 0,01 мм. Появляющиеся реактивные усилия, которые возникают при нагружении любой испытываемой сваи, передаются сразу через систему балок непосредственно на анкерные сваи. Для регистрирования возможного выдергивания и выпада анкерных элементов статистической нагрузкой на каждый элемент устанавливают по 2 индикатора часового типа, имеющих деление 0,01 мм. С учетом возможного удлинения верхушки арматурного каркаса любое выдергивание анкерных свай в момент испытания не должно быть больше 0,2 см.
Перед всеми нагружениями берут нулевые отсчеты и количество по всем имеющимся приборам. И на каждой ступени перед статической нагрузкой снимают также отсчеты по всем имеющимся приборам. За критерий некой условной стабилизации деформации перед нагрузкой обычно принимают скорость осадки свай на этой ступени нагружения, которая на превышает 0,1 мм за последние 60 либо 120 мин наблюдений. А за частное значение самого предельного сопротивления испытываемых элементов статистической нагрузкой принимают нагрузку, при которой уже прекращено нагружение элементов.
II. Проведение испытания:
Обычно на объект завозятся только контрольные сваи, потому что после проведения динамических испытаний указанная в проекте марка свай либо подтвердится, либо их придется менять на более длинные или менять сечение, а может быть наоборот. Место забивки испытываемых свай не должно совпадать с основными (рабочими) сваями, т.к. при испытании они могут либо провалиться, либо разрушится либо отказ будет больше максимального расчетного отказа и т.д. Используемое строительной организацией сваебойное оборудование должно соответствовать указанному в проекте, на основании которого рассчитан проектный отказ. Если оборудование не соответствует указанному в проекте, проектная организация должна выполнить перерасчет отказа сваи для сваебойной установки которая будет применяться при испытании и забивке.
Испытание проводится в 3 этапа:
1. Забивка пробных (контрольных) свай, при этом сваи не добиваются до проектной отметки на величину необходимую для добивки (см. пункт 3)
Важно: при погружении свай в процессе забивки на величину менее 0,1 см от одного удара работы следует прекратить, так как такой режим работы выведет из строя сваебойное оборудование (требование ТР 108-00 «Технические рекомендации по натурным испытаниям грунтов железобетонными сваями в условиях строительства» п. 5.37. )
При забивке сваи ведутся подсчеты числа ударов молота на каждый метр погружения и общего числа ударов, а на последнем метре — на каждые 10 см погружения
). При забивке сваи ведутся подсчеты числа ударов молота на каждый метр погружения и общего числа ударов, а на последнем метре — на каждые 10 см погружения.
2. Отдых — это перерыв между окончанием забивки и добивкой. За время отдыха грунт обволакивающий сваю частично восстанавливает свою структуру, нарушенную во время забивки. В соответствии с п. 7.2.3 ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями» продолжительность «отдыха» устанавливается программой испытаний в зависимости от состава, свойств и состояния прорезаемых грунтов и грунтов под нижним концом сваи, но не менее. 3 сут — при песчаных грунтах, кроме водонасыщенных мелких и пылеватых; 6 сут — при глинистых и разнородных грунтах. В случае прорезания песчаных, крупнообломочных, плотных песчаных или глинистых грунтов твердой консистенции продолжительность отдыха допускается сократить до 1 сут. Более продолжительный срок отдыха устанавливают: — при прорезании водонасыщенных мелких и пылеватых песков — не менее 10 сут; — при прорезании глинистых грунтов мягко- и текучепластичной консистенции — не менее 20 сут. Продолжительность отдыха необходимо согласовать с проектировщиком.
3. Добивка и определение отказов каждой контрольной сваи после «отдыха». Добивку сваи до проектной отметки производят последовательно залогами из 3 и 5 ударов. Для каждого залога определяют средний отказ в сантиметрах. Высота падения ударной части молота при добивке должна быть одинаковой для всех ударов (в нашем случае h=2,8 м). При этом удары дизельного молота должны быть холодными, без подачи топлива в цилиндр молота. Величина отказа измеряется специальным прибором — отказомером, который крепится на свае. Отказомер позволяет получить график перемещения сваи при её добивке (отказограмму).
Образец отказограммы
В том случае, когда отказомера нет или он вышел из строя, в соответствии с п. 4.2. ТР 108-00 «Технические рекомендации по натурным испытаниям грунтов железобетонными сваями в условиях строительства» разрешается измерение остаточного отказа с прецизионного (высокоточного) нивелира. Для этого нивелир устанавливают на расстоянии 30-40 м от места забивки. При этом динамическое испытание сваи «под нивелир» оформляется соответствующим актом с обязательным указанием в нем типа и серийного номера нивелира, измеренной величины остаточного отказа сваи от конкретного числа ударов молота, даты забивки и номера испытываемой сваи. Акт подписывается геодезистами заказчика и генподрядчика, прорабом организации, выполняющей забивку свай, представителем испытательной лаборатории, а также представителем авторского надзора проектной организации. Результаты испытания оформляют в журнале, форма которого приведена в ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями» приложение Д.
Технология динамической проверки
Стандарт предписывает поэтапно осуществлять испытания грунтов сваями с применением динамического метода:
- Первоначально, до разработки проекта площадки застройки или перед выполнением забивки элементов. Мероприятия позволяют оценить степень неоднородности почвы на объекте будущего строительства.
- Следующая стадия динамического контроля осуществляется при забивке основных опор в грунт с целью определения их несущих характеристик. Этот этап позволяет выявить слабые участки на площадке, где забиваются опоры, определить несущие слои почвы.
- Заключительную динамическую проверку необходимо выполнять после окончания забивки для уточнения характеристик после «отлежки» изделий.
Интервал отлежки опор, предназначенных для установки в глинистых почвах, составляет не менее 6 суток, а для песчаных почв – три дня с момента завершения погружения в почву.
При забивке проверяемых опор с помощью молота контроль отказов позволяет определить силовые слои почвы, оценить способность погруженных в почву конструкций воспринимать усилия. Также выявляются проблемные зоны свайной площадки. Документ предусматривает выполнение проверочной забивки для измерения несущих характеристик после отлеживания. Для этого должен использоваться тот же молот, который применялся при забивке. Для глинистых почв необходимо выполнять короткие циклы ударов молота, обеспечивающие сохранить структуры грунта.
После завершения мероприятий регистрируется значение отказа, соответствующее уровню погружения опоры в почву после цикла воздействия. Предусмотренные стандартом расчеты позволяют определить силовую характеристику опоры. Точность полученных результатов прямо пропорциональна достоверности фиксации высоты молота, массы рабочей части. Необходимо учитывать вес насадки и погружаемой опоры. При обработке результатов измерений учитываются данные упругих погружений изделия и почвы после каждого удара.

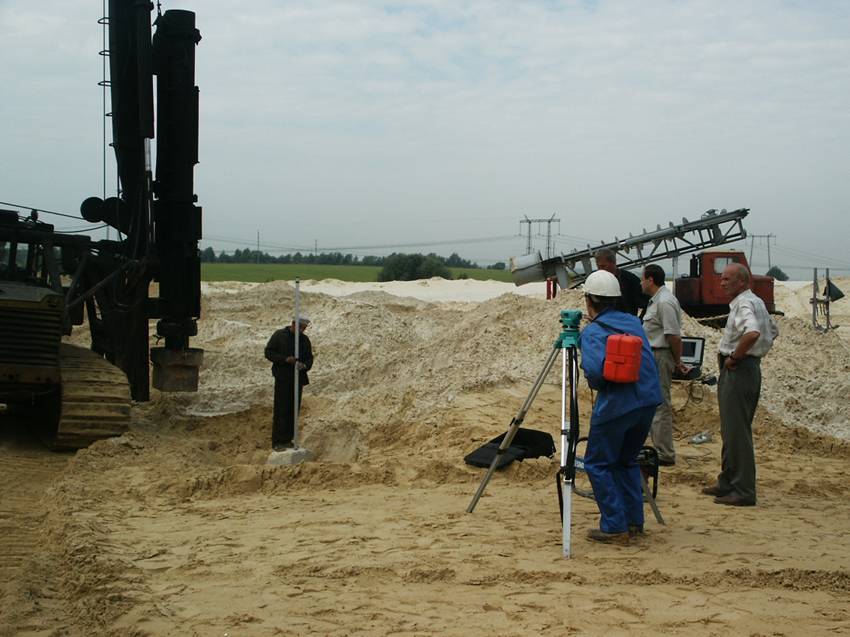

Для контроля параметров при динамической проверке используется нивелир, контролирующий упругие перемещения опоры и почвы с точностью 1 мм. В ходе погружения экспериментальных и при приемочном контроле установленных опор выполняются динамические испытания свай, прошедших отлежку.
Нивелир работает с точностью до 1мм
Следует точно замерить высоту, с которой падает молот. При динамическом контроле это позволяет точно вычислить несущую способность. Контроль высоты осуществляется с использованием измерительной рейки, имеющий отметки с интервалом в 5 сантиметров. Она крепится к насадке или молоту, позволяет визуально с допуском 2 сантиметра определить высоту, с которой осуществляется опускание молота.
Стандарт четко регламентирует комплекс требований, выполнение которых позволяет определиться с видом фундамента для возводимого здания.
Испытания эталонной сваей
Эталонная свая – это забивная инвентарная металлическая
составная свая. Испытания грунтов эталонной сваей
производится методом динамической нагрузки или статической вдавливающей,
выдергивающей или горизонтальной нагрузки. Полевые испытания грунтов эталонными
сваями производятся для получения данных, которые позволяют сделать
обоснованный выбор типа фундамента, его паpаметpов и способов устройства. Также
они позволяют определить pазмеpы и вид свай, их несущие способности, пpовеpить
возможности погружения свай на нужную глубину, дать относительную оценку однородности
грунтов в зависимости от их сопротивления погружению свай, определить взаимосвязь
перемещения свай в грунте и возникающих нагрузок.
Установка для испытания грунтов сваей методом статических
вдавливающих, выдергивающих или горизонтальных нагрузок состоит из устройства
для нагpужения сваи (домкраты или таpиpованный груз), опорной конструкции для восприятия
реактивных сил и устройства, которое позволяет измерить перемещение свай в процессе
испытаний (pепеpная система с измерительными пpибоpами).
Использование эталонной сваи предполагает наличие
дополнительно сваи-зонда или эталонной сваи, механизма для забивки их в гpунт,
а также устройства для их из грунта после проведения испытаний.
Инженерно-геологические
изыскания проводятся как в полевых, так и в лабораторных условиях. К полевым
исследованиям грунтов относится и испытание эталонной сваей. Обязательным
нюансом этого испытания является его полное соответствие ГОСТу 5 686-94. Точный вид и параметры эталонной
сваи также определяет Госстандарт – диаметр сваи должен быть равен 114 мм.
Методы полевых испытаний грунта сваями
В полевых условиях с помощью эталонной сваи проводят испытания
грунтов следующими методами:
- статические испытания свай;
- динамические
Статическое испытание эталонной сваей считается достаточно
трудоемким и более затратным (проводится в основном на участках под
строительство сложных и крупных объектов с достаточно большим количеством свай
в фундаменте). Динамическое испытание в свою очередь является более мобильным и
экономичным. Его используют при любых видах свай, несмотря на их несущую
способность. Динамические испытания считаются более точными для определения
несущей способности свай.
Цель этих испытаний – получить точные данные о реальной
возможности погружения свай в грунт, а также установить показатель
сопротивления исследуемого грунта основаниями свай. Правильно и вовремя
исследуемая геология участка позволит точно рассчитать фундамент: его параметры
и способы устройства.
Оборудование для выполнения данного испытания
Испытание эталонной сваей грунтов в полевых условиях
проводится следующим комплектом оборудования:
- эталонная свая;
- специальный механизм для осуществления забивки эталонной
сваи в почву (используется также при динамическом методе испытания свай); - специальное устройство, с помощью которого можно извлечь
эталонную сваю из грунта по окончанию проведения испытания.
Эталонная свая представляет собой точную конструкцию,
описанную в приложении к ГОСТу. Она состоит из отдельных звеньев металлических
труб длиной не меньше 1
метра. Общая длина данной сваи достигает 12 метров. Каждое из звеньев
эталонной сваи имеет определенное деление через каждые 10 см. Это позволяет
определять точную глубину погружения сваи в грунт. Перед началом испытания
эталонная свая проверяется на прямолинейность, а также степень износа стыков
звеньев. Допустимыми отклонениями от вертикальной плоскости считаются 10 мм на 6 метров проверяемого
отрезка сваи.
Особенности испытания
Инженерные изыскания в полевых условиях с помощью
описываемого метода исследований позволяет с точностью определять свойства
грунтов, их несущую способность. Испытание эталонной сваей обязательно следует
проводить на крупнообломочных грунтах, песчаных и глинистых, т.к. именно эти
грунты обладают слабыми характеристиками и неустойчивым характером поведения в
различных условиях (при дополнительной нагрузке, при морозной погоде и т.д.).
Точный вид испытания эталонной сваей, а также их количество
перед проектированием здания (сооружения) устанавливается в программе работы.
Если испытание эталонной сваей проводится в зимних условиях,
тогда грунт необходимо оттаять в месте исследования на глубину промерзания в
пределах 1 метра от грани сваи. Такое талое состояние следует поддерживать вплоть до окончания
испытания.
Необходимость проведения данного испытания устанавливают
инженеры-геологи в процессе геологических исследований.
Смета
Исходя из основного перечня работ, составляется смета, в которой перечисляется детальный список производимых мероприятий с расчетом их стоимости. В нее входит:
- тариф за перевозку оборудования;
- стоимость машино-смен на период работы;
- расценки за вынужденный простой во время монтажа и демонтажа механизмов;
- оплата испытания свай;
- дополнительные расходы, включающие затраты на топливо и амортизацию.
Согласно данным специализированных компаний, стоимость динамического испытания, подтвержденного лабораторным заключением, может составить не менее 8тыс.р. за одну сваю, а статического – более 40тыс.р.
Как проводятся изыскания?
Существуют грунты, на которых возводить здания рекомендуется лишь путем установки на них свай: в противном случае проблем с его эксплуатацией впоследствии не оберешься. В этом списке: почвы, характеризующиеся высоким содержанием влаги, а также участки, отличающиеся высоким уровнем грунтовых вод.
Кроме того, испытывать стержни в динамике рекомендуется не только при строительстве обычных зданий, но и в особо сложных условиях. Так, динамические испытания буронабивных свай характерны для:
- нефтяных платформ;
- береговых площадок;
- возведения подводных фундаментов и в ряде других сложных случаев.
С каждым новым ударом стержень становится все сложнее загнать на большую глубину. А на определенном этапе этого и вовсе невозможно добиться: такое явление называют отказом, или же осадкой опоры. Данная методика объясняется уменьшением показателя погружения сваи, вызванного одним ударом.
При проведении работ необходимо учитывать следующие показатели:
- Количество ударов молота, пришедшихся на каждый метр погружения сваи до зафиксированной в проекте отметки.
- Количество отказов.
- Продолжительность того самого «отдыха», под которым понимается тот период времени, за который сваи окончательно «обсасываются» в почве.
- Норма времени, измеряемая в человеко- и машино-часах.
- Параметры засасывания. Под ними подразумевается отношение отказа, произошедшего при забивке, к показателю осадки опоры, полученному при добивке. Осадка измеряется с помощью нивелира с миллиметровой рейкой или другого подходящего прибора.
Методика проведения статических испытаний грунтов сваями
Метод передачи нагрузки ступенями на сваи с достижением стабилизации деформаций является общим принципом для испытаний на вдавливающие, горизонтальные и выдергивающие нагрузки. Более подробно методика проведения испытаний , а именно режим нагружения, критерий завершения испытаний подробно рассмотрен в соответствующих разделах испытания свай на выдергивание, вдавливания и при приложении горизонтальной нагрузки.
Отдельным вопросом является испытания свай в многолетнемерзлых и специфических грунтах обладающих просадочными свойствами. При проведении таких испытаний возрастает трудоемкость их проведения за счет большего объема подготовительных работ (необходимость замачивания, контроля степени влажности грунта, применение дрен), а также увеличением продолжительности (длительности) испытаний, например, при испытании в многолетнемерзлых грунтах. Одним из путей повышения эффективности и снижения стоимости проведения испытания в данных грунтовых условиях для Заказчика является научно-техническое обоснование, позволяющее, например, отказаться от замачивания просадочных грунтов или применение методики релаксации напряжений (в отдельных случаях) при полевых испытаниях свай в многолетнемерзлых грунтах. Более подробно с методикой проведения испытаний и требованиями нормативно-технической документации можно ознакомиться в разделах испытания свай в просадочных и многолетнемерзлых грунтах.
Необходимо отметить, что требования ГОСТ 5686-2021 не распространяется на проведение испытаний в набухающих грунтах, в этом случае специалисты предлагают научно-техническое сопровождение и согласование программы статических испытаний на всех этапах.

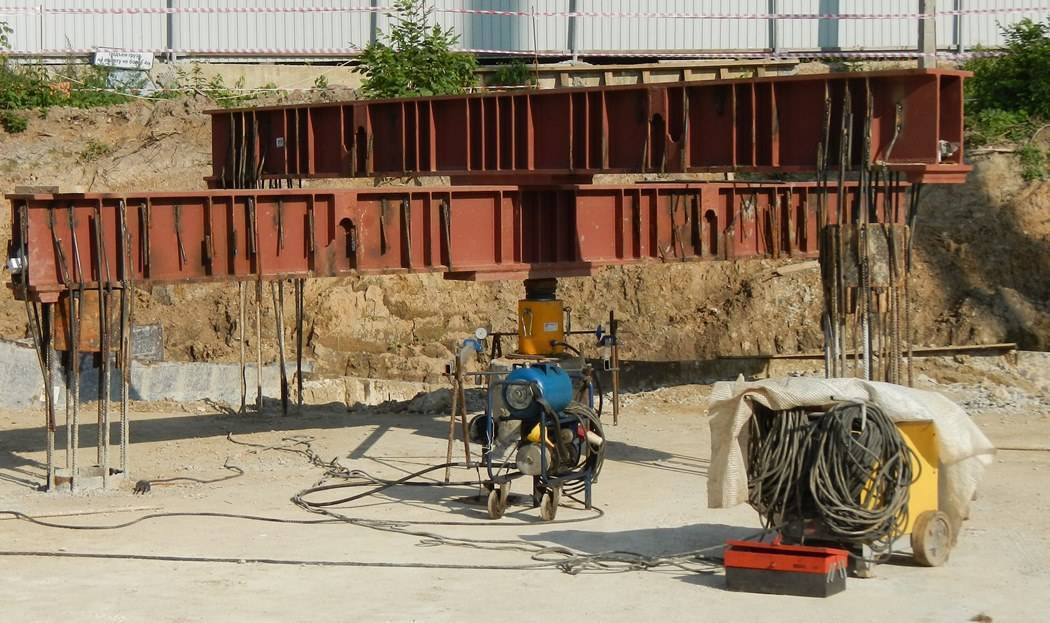

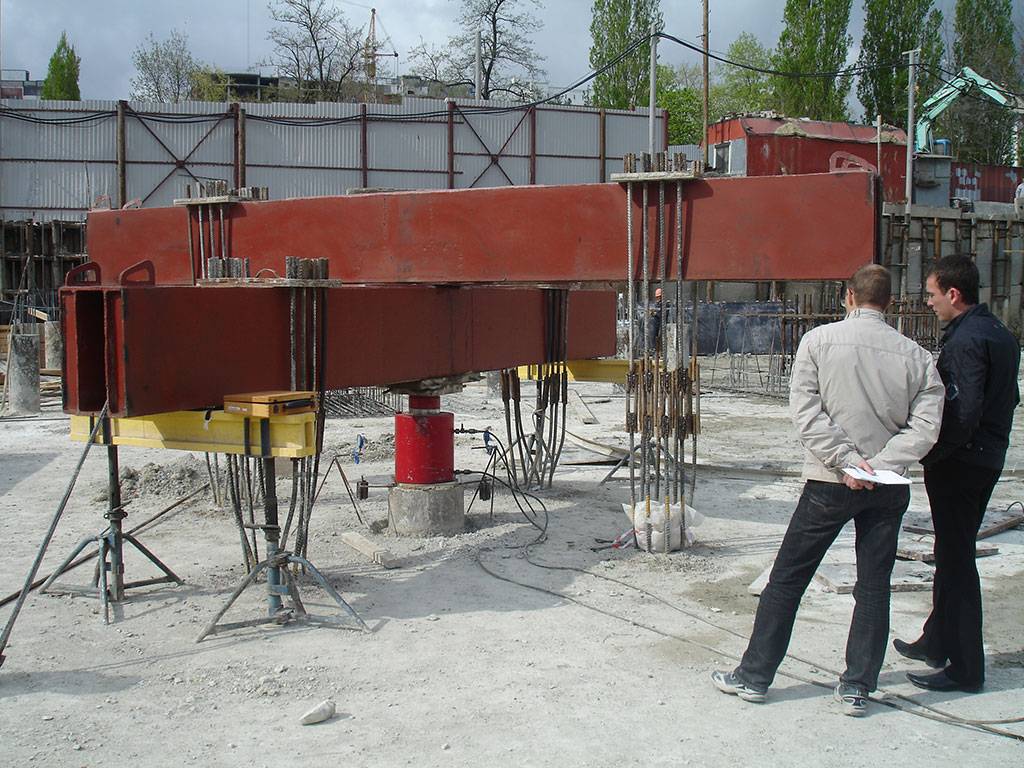

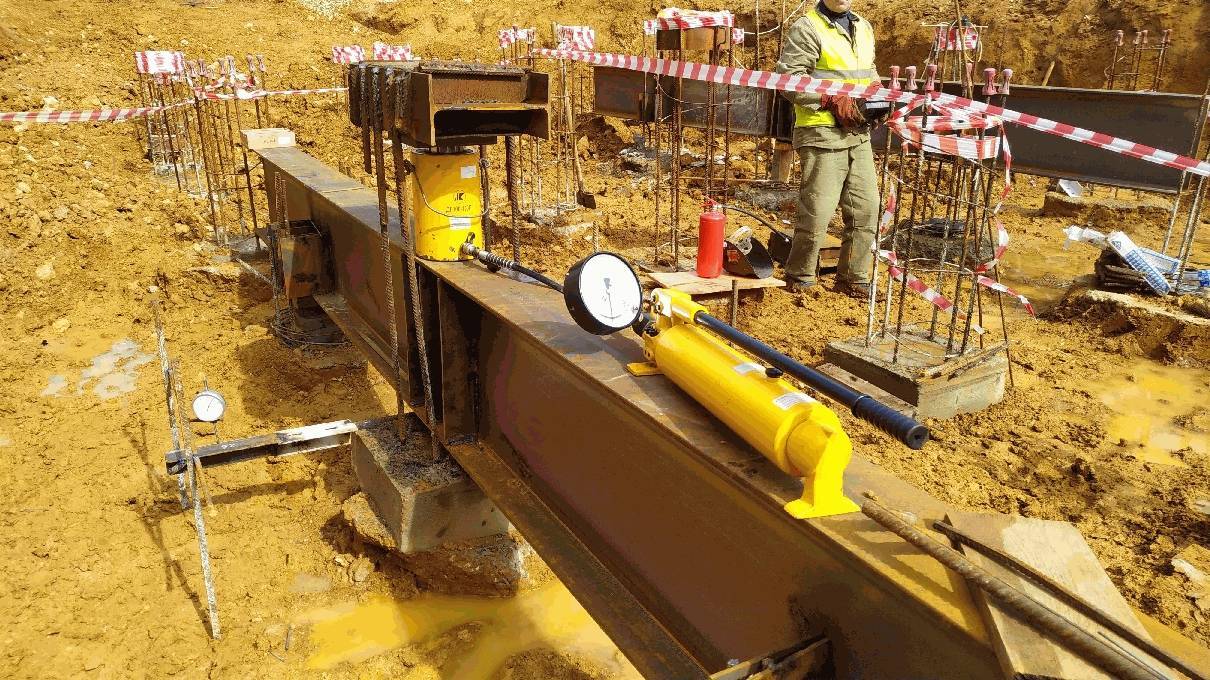

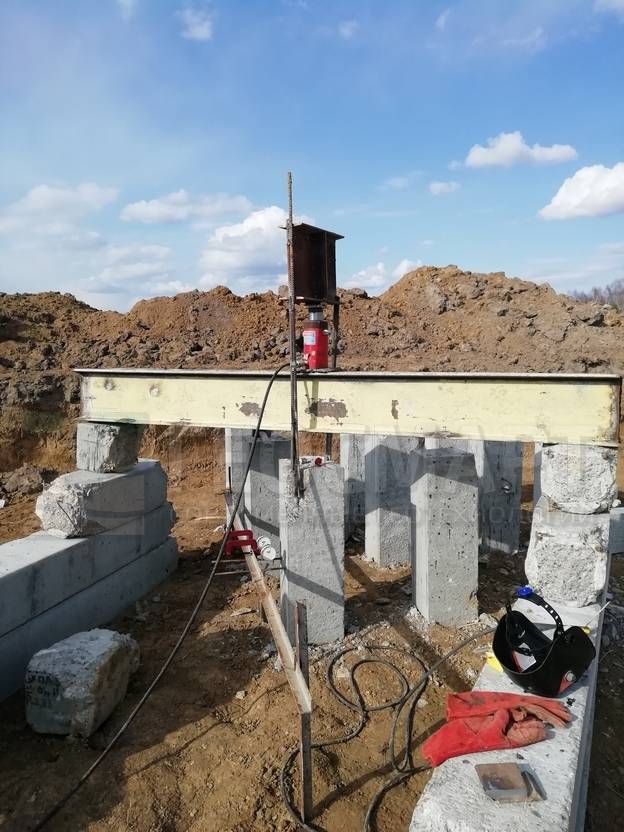

На испытуемую сваю устанавливают домкрат, который упирается на грузовую платформу или систему металлических балок и производят ступенчатое нагружение грунта, прикладывая к свае вдавливающую нагрузку. Величина ступени должна быть не более 1/10 от максимальной нагрузки, указанной в программе испытаний. При заглублении нижних концов натурных свай в крупнообломочные грунты, гравелистые и плотные пески, а также глинистые грунты твердой консистенции допускается первые три ступени нагрузки принимать равными 1/5 наибольшей нагрузки. Выдержка каждой ступени производится до условной стабилизации деформаций. Критерий условной стабилизации – это осадка сваи ( не более 0,1 мм) за время наблюдения, которое зависит от физических свойств (консистенции) и наименования грунта и принимается по табличными значениями ГОСТ 5686-2020.
Особенностью грунтов является то, что при действии нагрузки, деформации в грунте происходят не мгновенно, а развиваются во времени, вследствие процессов консолидации и реологических процессов. В этой связи, на каждой ступени нагружения натурной сваи снимают отсчеты по всем приборам для измерения деформаций в такой последовательности: нулевой отсчет – перед нагружением сваи, первый отсчет – сразу после приложения нагрузки, затем последовательно три отсчета с интервалом 30 мин и далее через каждый час до условной стабилизации деформации (затухания перемещения).
Испытания считается завершенным если достигнуты следующие критерии:
- На стадии изысканий осадка сваи составляет величину более 40 мм;
- На стадии изысканий произошел «срыв» сваи.
При контрольных статических испытаниях вдавливающей нагрузкой:
- При испытании статикой буровых свай – достижение осадки в 20 мм (согласно новому ГОСТ 5686).
- При испытании забивных, набивных, вдавливаемых свай статической вдавливающей нагрузкой – достижение осадки, указанной в программе испытаний, но не более 40 мм. (положение нового ГОСТ 5686-2020).
Разгрузку сваи (натурной, эталонной или сваи-зонда) проводят после достижения наибольшей нагрузки ступенями, равными удвоенным значениям ступеней нагружения, с выдержкой каждой ступени не менее 15 мин.
Отсчеты по приборам для измерения деформаций снимают сразу после каждой ступени разгрузки и через 15 мин наблюдений. После полной разгрузки (до нуля) наблюдения за упругим перемещением сваи следует проводить в течение 30 мин при песчаных грунтах, залегающих под нижним концом сваи, и 60 мин – при глинистых грунтах, со снятием отсчетов через каждые 15 мин.
В процессе статических испытаний свай на вдавливание ведут полевой журнал в соответствии с требованием ГОСТ 5686-2020. По результатам испытаний строят графические зависимости.
