Как самостоятельно крепить электропроводку с помощью хомутов

Особенности конструкций

Стяжки для кабеля выпускают разной длины, ширины и толщины. Размеры зависят от предназначения стяжек. Длина регламентирует диаметр охвата группы проводов или кабелей. Ширина и толщина крепёжной ленты рассчитаны на определённую нагрузку.

КС отличаются по месту применения. Один тип стяжек применяется для крепления кабелей и проводов внутри помещений. Другие хомуты для наружного применения отличаются атмосферостойким материалом.

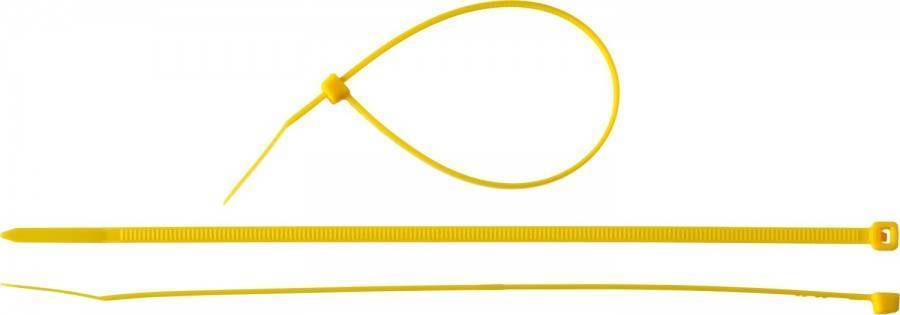

Стандартная конструкция кабельной стяжки

Она представляет собой пластиковое изделие, состоящее из следующих деталей:

  • стяжная полоса;
  • замковое кольцо;
  • дюбель;
  • площадка.

Стяжная полоса

Пластиковая лента имеет зубчатую поверхность с одной стороны. Зубчики сделаны с наклоном. Полосы имеют различную длину, толщину и ширину.

Замковое кольцо

Рамка имеет прямоугольную форму. В окне сделан выступ с наклоном в противоположную сторону от зубцов ленты. Полоса может продвигаться в замке только в одну сторону, стягиваясь вокруг кабеля. Обратно вытянуть из проёма ленту невозможно.

Дюбель

Стяжная полоса может быть оснащена стержнем-дюбелем. Крепёжные детали позволяют быстро поместить коммуникации на ограждающих конструкциях. Предварительно в стенах или потолке перфоратором сверлят монтажные отверстия, в которые забивают дюбели.

Площадки

Они могут быть автономными или вставлены в стяжку. КС применяют для проводки коммуникаций по деревянным стенам. Площадки крепят к дереву шурупами.

Наружные и внутренние кабельные стяжки

Уличные условия разительно отличаются от обстановки внутри помещений. На открытом пространстве пластиковые изделия подвергаются ультрафиолетовому излучению, перепадам температуры и влажности.

Для изготовления наружных стяжек используют полимеры с добавлением стабилизатора. Это обычный угольный порошок. Он окрашивает изделия в чёрный цвет. Это свойство сообщает пластику стойкость к ультрафиолету и значительно расширяет эксплуатационный диапазон температуры.

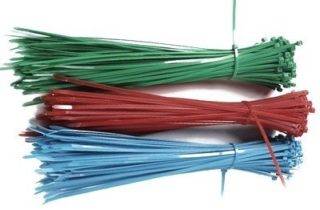

Важно! Внутренние стяжные ленты окрашены в разнообразные цвета. Делается это для использования КС в качестве маркировки электрических линий

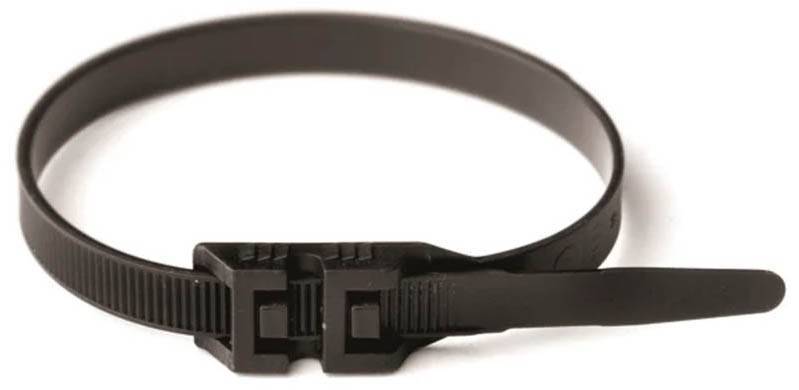

Одноразовые и многоразовые

Многоразовые стяжки можно использовать несколько раз. Пластиковые хомуты демонтируют при корректировке и ремонте кабельных коммуникаций. По завершению работ их устанавливают повторно. Ими часто пользовались, когда затраты на приобретение стяжных лент составляли существенные суммы.

Металлические кольца применяются в автомобилях, как уплотнители соединений патрубков системы охлаждения. Стальная двухсторонняя лента имеет по всей длине косые прорези. Вращая винт, хомут сжимают или расширяют в зависимости от направления поворота. Многоразовые металлические стяжки для кабелей не используются по причине электропроводности материала.

Обратите внимание! С появлением дешёвого пластикового крепежа многоразовые изделия уходят в прошлое. Демонтируемый хомут для проводов разрезают ножом и на его месте затягивают ленту новой стяжки

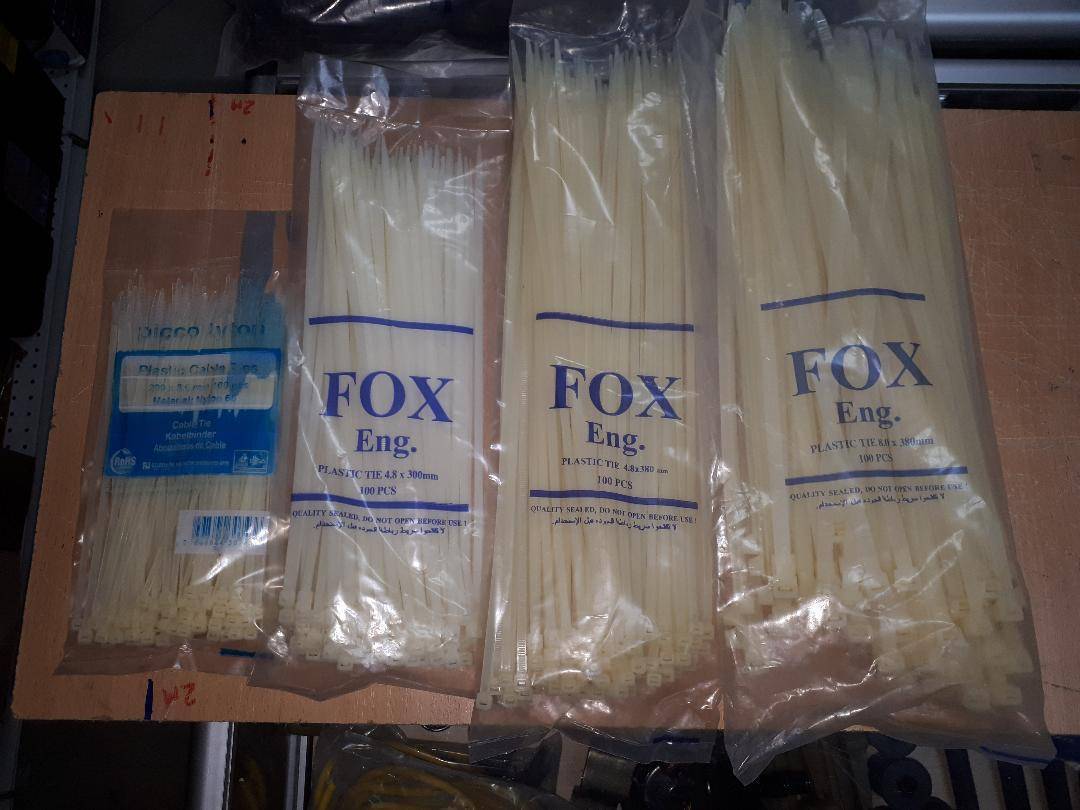

Что такое пластиковая стяжка, и чем одна из них отличается от другой

Пластиковыми стяжками называют изделия, при помощи которых можно собрать несколько проводов в один жгут и зафиксировать в этом положении. Они представляют собой неширокую ленту с замком.

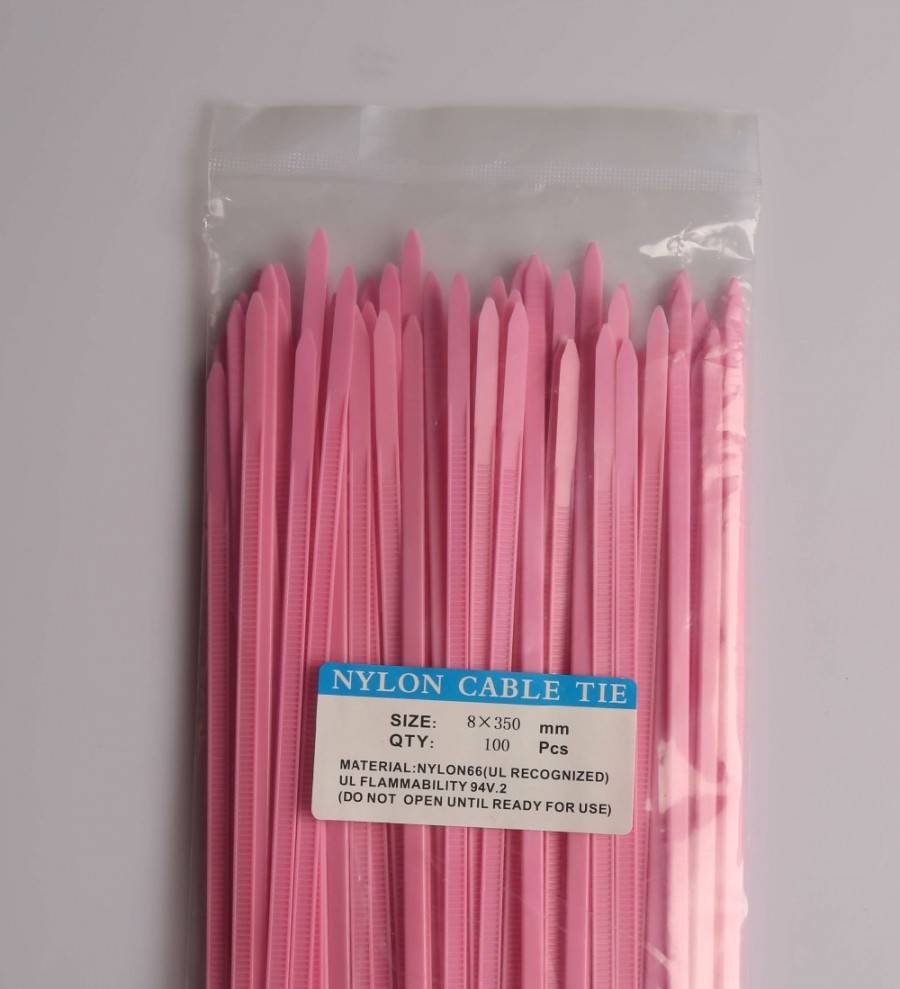

ФОТО: electricalconsumables.comПри выборе пластиковых стяжек следует смотреть не на цвет, а на материал и конструкцию замка

Зачастую домашние мастера отказываются от пластиковых стяжек в пользу изоленты или металлических хомутов. Причина тому ‒ приобретение крайне дешёвых изделий, обладающих низким качеством. Однако бывает, что и сами мастера неправильно используют хомуты из пластика, что приводит к тому, что замок ломается. Попробуем разобраться, как выбрать пластиковые стяжки приемлемого качества по невысокой стоимости.

ФОТО: drive2.comНекоторые мастера не доверяют пластиковым стяжкам, предпочитая им привычную изоленту

Различия стяжек по материалу изготовления

Материалом изготовления для стяжки может послужить:

  1. Полиэтилен.
  2. Нейлон.
  3. Полипропилен.

Что касается первого варианта, то подобные стяжки подойдут только для временной фиксации. Не стоит рассчитывать, что они прослужат более года. А вот нейлоновые и полипропиленовые изделия обладают большей стойкостью. К тому же они не боятся прямого попадания солнечных лучей, что также можно назвать плюсом.

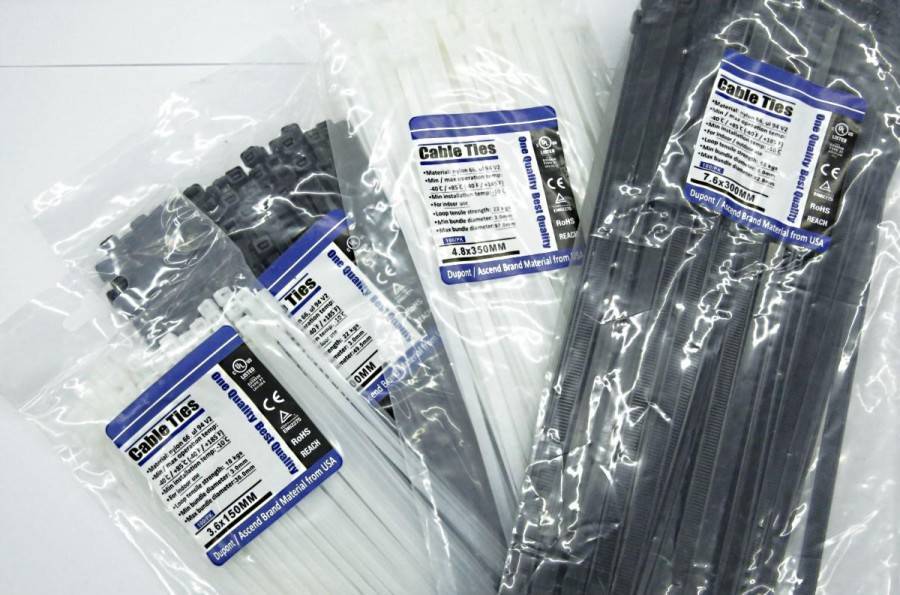

ФОТО: 704ka.ruСамые дешёвые полиэтиленовые изделия ‒ со стандартным замком, многого от них ждать не стоит

Какими бывают замки на пластиковых стяжках

Наиболее привычные для домашних мастеров ‒ стандартные замки. Они выглядят как небольшая петля, расположенная с одного из концов хомута, внутри неё находится язычок. По всей длине хомута нанесены поперечные насечки, за которые этот язычок и цепляется. Пластиковые стяжки с подобными замками являются наиболее дешёвыми, но их качество при этом оставляет желать лучшего.

ФОТО: fastbox.suИ зачем использовать верёвку, когда стоимость более удобных в использовании пластиковых хомутов ‒ копеечная

Стандартный фиксатор с металлической вставкой

По сути, этот вариант можно сравнить с предыдущим, однако он более надёжен. В качестве фиксирующего язычка используется не пластик, а металл (чаще всего ‒ нержавеющая сталь). При затяжке таких хомутов следует быть аккуратным. Тянуть хомут нужно плавно, во избежание обрыва.

ФОТО: fastbox.suСтандартный замок на стяжке не слишком надёжен, но иногда достаточно и его

Хомут с усиленным замком

Этот вид также можно сравнить со стандартным, только для замка здесь используется уже две скобы. Это позволяет повысить надёжность фиксации.

ФОТО: m.beru.ruУсиленный замок на пластиковой стяжке позволяет сделать соединение более прочным

Пластиковые стяжки с шариковыми фиксаторами

Наверное, самые удобные замки пластиковых хомутов, придуманные на сегодняшний день. Пластиковый шарик (из них состоит весь хомут) проходит в отверстие, а вот выйти обратно уже не может, попадая в более узкую прорезь.

ФОТО: justpick.ruШариковые замки очень удобны в монтаже

Замок-липучка и его особенности

Этот вариант подходит для тех случаев, когда в жгут планируется впоследствии добавлять кабеля или провода. Такие многоразовые хомуты крайне удобны.

ФОТО: maxmaster.ruЛипучка – самый удобный многоразовый замок из всех перечисленныхФОТО: krepezhnydom.ruМногоразовые замки могут быть и иного исполнения

Критерии правильного выбора

Как выбрать нейлоновые стяжки? Перед тем как осуществить покупку, рекомендуется ознакомиться со следующими критериями:

Стяжки с монтажным отверстием применяются в ходе отделочных работ. На конце имеется небольшое пластиковое отверстие, которое выполняет роль направляющей в процессе крепления деталей. Такой вариант применяют для фиксации канализационных труб и соединения высоковольтных линий;

При выборе подходящих материалов, рекомендуется попробовать их на гибкость. Для этого образуют петлю мелкого диаметра. Если поверхность полоски сильно деформировалась и появились микротрещины, то от покупки необходимо отказаться.

В процессе соединения кабельной системы такие нейлоновые стяжки могут лопнуть. Это объясняется неправильным составом изделия.

Изготовление хомута

В случае если по каким-либо обстоятельствам приобретение хомута в специализированном магазине нереально, вопрос возможно решить посредством независимого изготовления элемента. Для этого направляться выполнить следующее:

  • Нужно взять полосу оцинкованной жести нужной ширины и толщиной около 1 мм.
  • Посредством гибкой рулетки измеряется окружность трубы и к этому показателю прибавляется по 3–4 см с каждой стороны полосы, нужных для изготовления ушек для крепления.
  • Полоса взятой ранее длины отрезается от страницы и разделяется на две части (возможно сделать цельный хомут из одной полосы).
  • Заготовки загибаются до нужной формы. Работу возможно проводить как конкретно на месте, так и применяя отрезок трубы для того чтобы же диаметра в качестве макета.
  • С каждой стороны взятых полуколец посредством пассатижей отгибаются ушки, нужные для крепления. В них сверлятся отверстия.
  • В качестве уплотнителя возможно применять несложную резину толщиной от 3 мм.
  • Полученный хомут и уплотнитель монтируются на место аналогично заводскому варианту.

Виды замков для стяжек

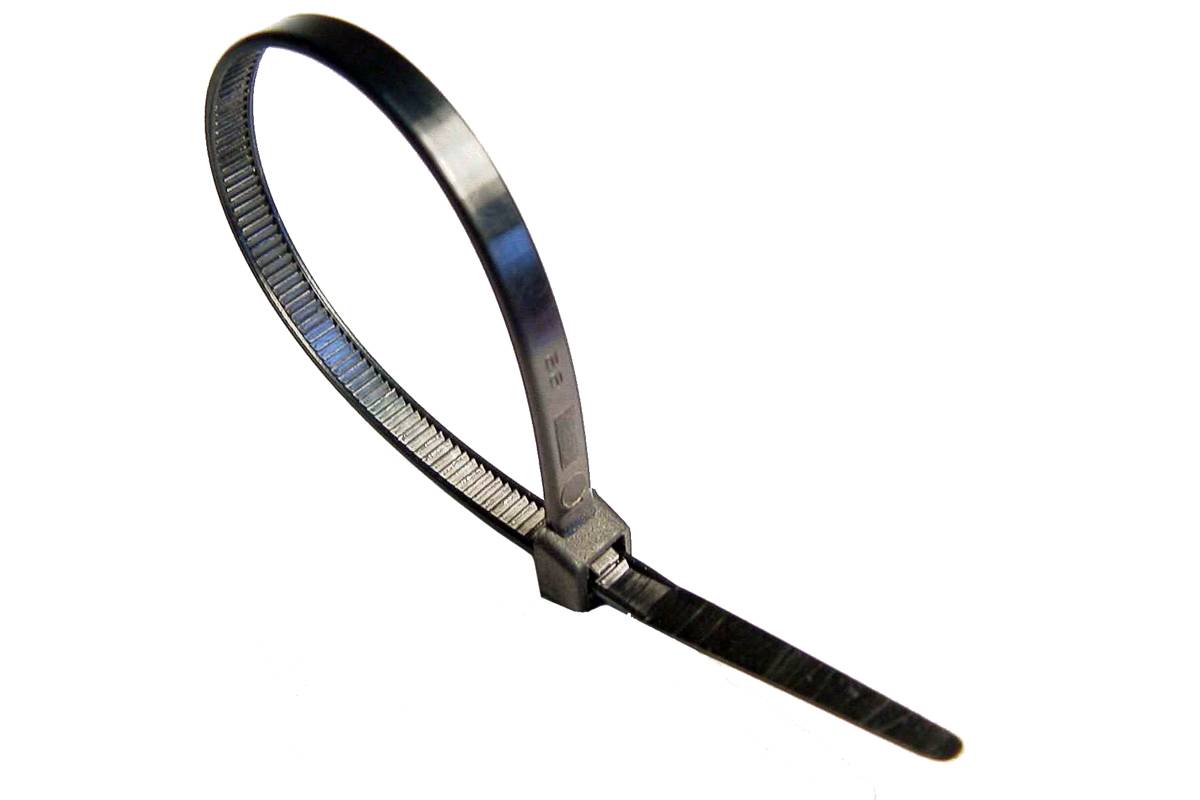

Стандартный замок кабельных стяжек

Помимо классификации по материалу стяжки можно разделить по типу замочной системы. Существующие в продаже виды замков:

  • стандартные,
  • с металлическим зубом,
  • шариковый,
  • усиленный.

Каждый из видов имеет свой принцип действия.

Стандартный замок

Стяжка с металлическим зубом

Представляет собой полоску, выполненную из пластика или металла. На полосе нанесены выступы пилообразной формы по внутренней стороне. На одном крае стяжки располагается замок, который выглядит как небольшая коробка с установленным в ней фиксатором. На фиксирующем механизме также нанесены пилообразные выступы, благодаря которым хомут не раскрывается.

Хомут для электропроводов нужно обмотать вокруг группы кабелей. Свободный конец проводится в замок в специальную щель. Далее стяжку нужно затянуть. Обратный ход в бандажах такого вида отсутствует.

Замок с металлическим зубом

С шариковым замком

На внутренней части замка на пластиковом бандаже вмонтирована металлическая пластина или зуб. Обычно изготавливается из нержавеющей стали. Зуб должен устанавливаться под углом 45° к полоске. Также должна быть нанесена заточка. При стягивании кабелей полоса может свободно перемещаться в замке, при попытке вытащить ее обратно зуб ее заблокирует. Затяжку следует делать плавно, чтобы точнее и надежнее стянуть провода.

Шариковый замок

Такие виды замочных механизмов используются в металлических бандажах. Замок представляет собой металлический корпус в виде конуса, в котором располагается металлический шар. Во время затягивания шарик выталкивается в широкую часть, при попытке вытащить полосу обратно шар переходи в узкую область и блокирует ее.

Замок для усиленного хомута

Такие системы имеют пилообразные выступы, которые располагаются на внешней части нейлоновой бандажной полоски. На замке находятся зубья большого размера.

Разновидности изделий

Дюбель-хомуты не отличаются широким разнообразием категорий и видов, поскольку являются узкоспециализированными изделиями. Тем не менее, есть свои варианты по конструктивным особенностям и материалу изготовления. Например, металлические и пластиковые.

По конструкционным особенностям

Данный критерий позволяет выделить три основных типа крепления:

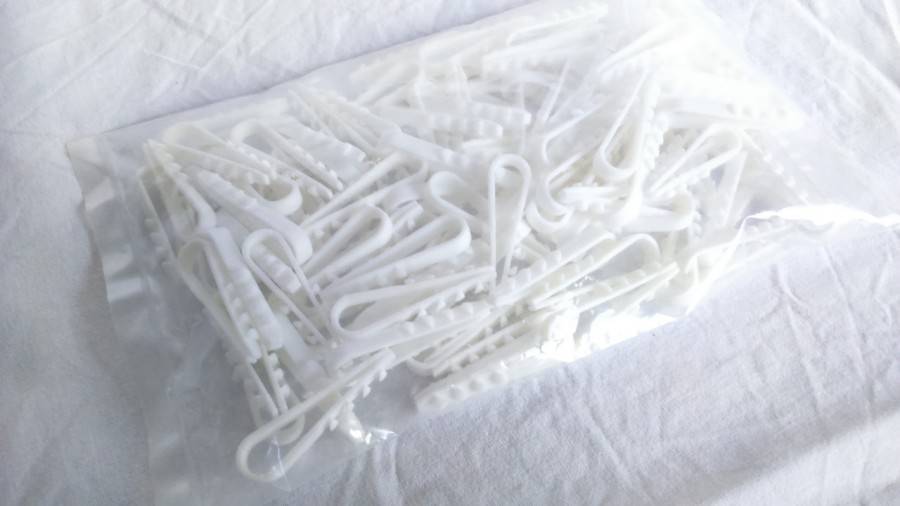

Скобы – обычные пластиковые полоски с зубчиками для предотвращения обратного хода. Подходят для крепления проводки с общим диаметром 6-25 мм. Количество компонентов зависит от веса кабеля. Технология может применяться для крепления гофры и гладких труб аналогичного диаметра.
Монтажная площадка с хомутом. При рассмотрении данного изделия вы обнаружите пластиковый дюбель со стандартными зубчиками, конец которого оснащен прямоугольной петлей. Хомут нужно продеть через петлю и зафиксировать кабель. Достоинство данного метода – возможность затянуть гофру или пучки проводки разного диаметра.
Распорки или «вертолеты». Конструкция подразумевает применение дюбеля с петлей, внутрь которого нужно вставить пластиковый стержень для распорки. Максимально допустимая нагрузка составляет 8 кг. Можно крепить кабели, пучки проводов, гофру диаметром до 32 мм. Распорные дюбель-хомуты делятся на две отдельные разновидности. В первом случае изделие является цельным, стержень установлен в дюбеле и забивается в стену вместе с ним

Увеличивается жесткость конструкции, но при работе с ней нужно соблюдать осторожность, поскольку сначала кабель или гофра продевается через хомут, а уже после дюбель забивается в стену.
Вторая разновидность распорочных дюбель-хомутов – дугообразное крепежное изделие без петли. В данном случае можно устанавливать гофру, провод или пучок кабелей фиксированного диаметра

Т. е. нет подходящего диапазона, а диаметр кабеля должен совпадать с диаметром дуги. Существуют распорки с одной или двумя дугами для параллельного крепежа двух гофрированных труб или проводов.

По материалам изготовления стяжки

Речь идет о выборе материала для изготовления крепежа кабеля. Стяжки (хомуты) могут производиться из нейлона, полиэтилена или полипропилена. Рассмотрим каждый из них по отдельности:

  1. Самым популярным материалом считается нейлон. Это обусловлено повышенной прочностью и максимальной нагрузкой полиамидных компонентов по сравнению с полиэфирными (к которым относятся две остальные разновидности пластика). Материал может эксплуатироваться при температуре до +85 град. Цельсия. Более высокие температуры приводят к сокращению предела растяжения нейлоновой стяжки в 5-10 раз. Отличный вариант для кабеля и пучков проводов, но непригодный для фиксации нагревающихся труб.
  2. Полиэтиленовые хомуты – более дешевые изделия с повышенной чувствительностью к ультрафиолету, поэтому их нельзя эксплуатировать под открытым небом. Можно использовать дюбель-хомуты из стабилизированного полиэтилена, но даже в таком случае с течением времени повышается хрупкость и уменьшается несущая способность изделий.
  3. Полипропиленовые стяжки – прочные и жесткие изделия по сравнению с полиэтиленовыми, но также чувствительные к свету. Добавив стабилизатор, можно повысить стойкость к ультрафиолету, но при этом будет увеличена стоимость компонентов. Поскольку монтаж зачастую осуществляется внутри зданий, то чувствительность к ультрафиолету не является столь ощутимым недостатком.

Видео

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-214’, renderTo: ‘yandex_rtb_R-A-263154-214’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

“+”ipt>”;cachedBlocksArray = “

“;cachedBlocksArray = “

“;cachedBlocksArray = “

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-181’, renderTo: ‘yandex_rtb_R-A-263154-181’, async: true }, function() { var g = document.createElement(‘ins’); g.className = ‘adsbygoogle’; g.style = ‘display:block;text-align:center;width:660px;height:420px;’ g.setAttribute(‘data-ad-client’, ‘ca-pub-5399081021257607’); g.setAttribute(‘data-ad-slot’, ‘6458750303’); g.setAttribute(‘data-ad-format’, ‘Rectangle’); g.setAttribute(‘data-ad-layout’, ‘true’); g.setAttribute(‘data-full-width-responsive’, ‘in-article’); document.getElementById(‘yandex_rtb_R-A-263154-181’).appendChild(g); (adsbygoogle = window.adsbygoogle || []).push({}); }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

“+”ipt>”;cachedBlocksArray = “

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-180’, renderTo: ‘yandex_rtb_R-A-263154-180’, async: true }, function() { var g = document.createElement(‘ins’); g.className = ‘adsbygoogle’; g.style = ‘width:580px;height:400px;top:0;right:0;bottom:0;left:0;margin:auto;display:block;’; g.setAttribute(‘data-ad-client’, ‘ca-pub-5399081021257607’); g.setAttribute(‘data-ad-slot’, ‘5810429370’); document.getElementById(‘yandex_rtb_R-A-263154-180’).appendChild(g); (adsbygoogle = window.adsbygoogle || []).push({}); }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

“+”ipt>”;cachedBlocksArray = “

“;cachedBlocksArray = “

“;cachedBlocksArray = “

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-162’, renderTo: ‘yandex_rtb_R-A-263154-162’, async: true }, function() { var g = document.createElement(‘ins’); g.className = ‘adsbygoogle’; g.style = ‘width:580px;height:400px;top:0;right:0;bottom:0;left:0;margin:auto;display:block;’; g.setAttribute(‘data-ad-client’, ‘ca-pub-5399081021257607’); g.setAttribute(‘data-ad-slot’, ‘2323428743’); document.getElementById(‘yandex_rtb_R-A-263154-162’).appendChild(g); (adsbygoogle = window.adsbygoogle || []).push({}); }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

“+”ipt>”;cachedBlocksArray = “

“;cachedBlocksArray = “

“;cachedBlocksArray = “

“;cachedBlocksArray = “

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-217’, renderTo: ‘yandex_rtb_R-A-263154-217’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

“+”ipt>”;cachedBlocksArray = “

“;cachedBlocksArray = “

“+”ipt>

(adsbygoogle = window.adsbygoogle || []).push({});

“+”ipt>”;

Оценка статьи:

Загрузка…

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

Применение и установка

Изделия из пластика используются исключительно для крепежа проводов, а металлические дюбель-хомута применяются для надежной фиксации более тяжелых кабелей и труб, а так же при установке в плотный материал.

Установить данный крепеж весьма легко. Достаточно просверлить в указанном месте стены отверстие необходимой ширины, после чего в него вставляется дюбель-хомут. Крепеж плотно держится в отверстии благодаря большому количеству зубчиков на его концах.

Перед тем, как начать работы и купить изделие, необходимо определить, какой вес должны выдерживать крепежные элементы, а также диаметр труб и кабелей. От этих параметров напрямую зависит выбор необходимых дюбель-хомутов и их количество.

После покупки лучше сделать несколько фото дюбель-хомутов, чтобы легко докупить необходимый крепеж при его недостаче.

Комбинированный вариант электрики

Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.

Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.

Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.

Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.

Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.

Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.

А силовые провода уложить в стяжку.

Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

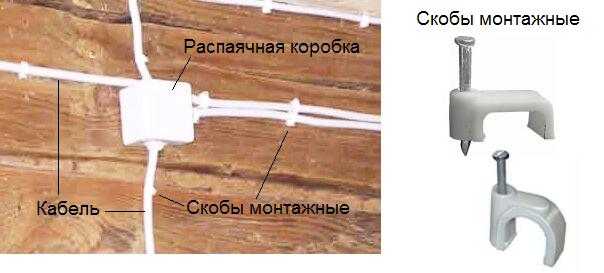

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Требования для кабельных стяжек и их виды

Кабельные стяжки

К кабельным бандажам предъявляется ряд требований, которые следует соблюдать для качественной и продолжительной работоспособности:

  • высокая прочность хомута;
  • длительный срок службы стяжки проводов;
  • надежность фиксации;
  • удерживание пучка кабелей в стянутом состоянии в течение продолжительного времени;
  • пожароустойчивость;
  • стойкость к внешним негативным факторам;
  • широкий диапазон рабочих температур.

Классификация по материалу

В зависимости от материала изготовления стяжки разделяются на следующие категории:

  • Пластиковые. Делаются двух видов – полиамидные и полиэтиленовые. Имеют широкий диапазон рабочих температур – от -40° до +80°. Пластмассовые хомуты-стяжки для крепления проводки стоят недорого, с ними легко работать, так как они мягкие и гибкие. К минусам можно отнести ненадежность замкового соединения и сложность монтажа из-за пластичности материала. Используются только в помещении, применять на улице запрещено.

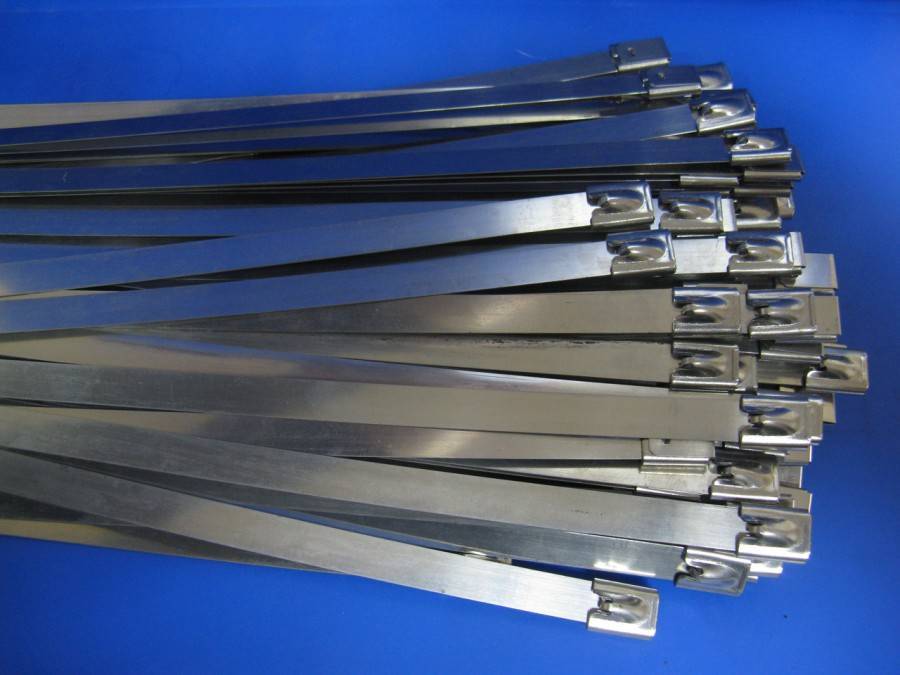

  • Металлические. Создаются из нержавеющей стали, также есть модели с дополнительным ПВХ покрытием. Это самые прочные на разрыв хомуты для электропроводки. Могут работать при температурах от -80° до +500°. Негорючие, могут использоваться на улице. Недостаток – высокая стоимость.

Классификация по возможности многоразового использования

Многоразовые кабельные стяжки

Больше всего на рынке распространены одноразовые бандажи с односторонним ходом и неразъемным замком. Но также можно приобрести универсальное многоразовое изделие. Такие хомуты для проводки имеют две проушины, благодаря которым можно соединять бандажи в цепь нужной длины. Подобные стяжки нашли свое применение не только в электромонтажных работах, но и в бытовом хозяйстве. С их помощью можно укоротить кабели, зафиксировав ненужную часть, и прикрепить их к стене. Благодаря крепежам рабочее место будет всегда аккуратным, а провода не будут мешаться под ногами.

К многоразовым изделиям относятся крепежные хомуты на липучке. Они позволяют легко и быстро зафиксировать провод и добавлять новые жгуты. Изготавливаются из нейлона или полиэтилена. Обычно такими стяжками крепятся пластиковые предметы.

Для чего фиксируется проводка

Крепление электропроводки необходимо во всех случаях, независимо от способа ее монтажа. Скрытая прокладка требует надежной фиксации провода внутри штробы, чтобы кабель не выходил за ее края и не мешал проведению штукатурных и отделочных работ.

При использовании открытого способа, проводники также необходимо закреплять по всей линии прокладки, а уже потом закрывать их коробами и другими декоративными элементами. То же самое касается прокладки под натяжными или подвесными потолками. В этом случае штробы не требуются, а провода закрепляются вдоль трассы и скрываются под отделкой.

Крепление кабельных линий осуществляется в стенах, изготовленных из различных материалов – кирпича, бетона, дерева, гипсовых плит. Поэтому для работы обязательно потребуется дрель или перфоратор, а в качестве фиксаторов лучше всего воспользоваться дюбель-хомутами.

Варианты крепежа для прокладки кабеля

Рассмотрим основные методы, позволяющие закрепить провода при помощи перфоратора.

Дюбель-стяжка для фиксации плоского и круглого проводов

Для начала следует просверлить отверстие диаметром 6 мм. Затем уложите кабель внутри хомута и затолкайте или забейте его в отверстие. Это экономичный, оперативный подход, исключающий выпирание деталей при установке в штробах на стенах. Вариант подходит для крепления гофрированных труб.

Кабель-стяжка с наличием отверстия под дюбель

Еще один экономичный способ, поскольку затраты на покупку расходных материалов минимальны. Возьмите пластиковый дюбель (больше вам ничего не понадобится). Занимает минимальную площадь.

Монтажная площадка квадратной формы

Начало аналогично первому варианту: просверлите отверстие на 6 мм, забейте внутрь него деревянный чопик или пластиковый дюбель-хомут, после чего шурупом привинтите прижимную пластину к стене. Далее кабель прижимается к пластине при помощи обычной стяжки.

Клипсы под гофрированную трубу

Клипса крепится при помощи дюбеля и ввинчиваемого в него самореза. Размер клипсы зависит от габаритов гофрированной трубы. Главное преимущество – возможность собирать клипсовые блоки, соединяемые замками. Из блоков можно создавать сложные электрические системы.

Металлическая скоба

Если провод размещают внутри металлического рукава, то крепить его следует с помощью скоб. Как и в случае с клипсами, их размер зависит от габаритов защитного элемента (металлорукава).

Площадка с самоклеющейся подложкой

Если провода прокладываются по металлической поверхности, которую нельзя сверлить, то единственным выходом станет применение самоклеющихся площадок. Их конструкция подразумевает использование клейкой подложки, спрятанной под защитной пленкой. Удалите ее и прикрепите изделие на чистую поверхность. Для фиксации кабеля применяют обычные стяжки. Подобный способ монтажа актуален для больших электрощитовых.

Отличия конструкций

Помимо всего перечисленного, хомут для стяжки кабелей может отличаться еще своей конструкцией, но более серьезно, чем наличием отмычки замка.

Для начала некоторые стяжки делают термоустойчивыми, для работы в местах с высокой температурой на длительные сроки. Обычно речь идет о температурах до ста двадцати градусов Цельсия. Они находятся в категории для внешних работ.

Далее идут хомуты, в которых имеется отверстие для крепления при помощи самореза или винта. Его размещают на самом краю стяжки, и после нее идет уже непосредственно замок.

Наличие анкерного крепления было создано для работы с листами металла и металлическими поверхностями толщиной не более двух миллиметров. Это удобно при укладке кабелей при помощи дюбель-пистолета.

Усиленные хомуты идут с небольшим улучшением для повышения прочности. Такие кабельные стяжки укрепляются металлическим основанием, или нержавеющей сталью, кроме того в таких конструкциях избавляются от зубцов.

Если вам нужны особо прочные стяжки, которые могут использоваться при высокой температуре, и при этом быть весьма прочными, то обратите внимание на хомуты с двойным замком. Такие кабельные стяжки идут нейлоновыми, в виду прочности материала, в то время как двойной замок обеспечивает максимально надежную фиксацию при любых внешних условиях.

Вернемся к теме дюбелей, поскольку может быть не только встроенный дюбель, но и площадка для него. В комплекте такой стяжки идет непосредственно хомут, дюбель и площадка которая на него накручивается. Это очень удобный инструмент при работе с деревом и бетоном, поскольку можно отказаться от использования саморезов или шурупов, во время крепления проводов и даже некоторых видов труб.

Есть еще один достаточно удобный, но при этом очень интересный вариант – шариковые стяжки. Их можно повторно использовать ввиду конструкции замка, который имеет сужающееся отверстие, через которое проходит шариковая лента.

Помимо всего, что мы перечислили, может быть еще одно небольшое отличие – замок. Он может быть не только горизонтальным, но и вертикальным. Это тоже многоразовые стяжки, которые имеют менее массивный механизм открытия, кроме того более удобны в использовании.

Для чего фиксируется проводка

Существует множество различных способов установки электропроводки, но независимо от выбранного, она обязательно должна быть закреплена. Даже в случае скрытой прокладки в штробах, проделанных в вертикальной или горизонтальной плоскости стены, кабель следует надежно закрепить, а уже после штукатурить отверстия. Ни один провод не должен выходить за края штроб и мешать проведению оштукатуривания и отделки.

Аналогична ситуация для открытой прокладки. Кабель нужно надежно закрепить на всем протяжении электрической линии, и только после этого спрятать внутри гофры, специальных коробов и прочих декоративных изделий. То же самое следует делать при прокладке за навесными и натяжными потолками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
