Штепсельные двухполюсные розетки с заземлением: технические характеристики

Часто задаваемые вопросы от читателей

Здравствуйте! Хочу задать вам вопрос – относительно чего вы измеряете разность потенциалов? Если вы меряете клемму (зажим) относительно нейтральном проводника, то наличие тех же 100 – 150 В это нормальная ситуация. Так как при включении в штепсельную розетку любого электрического прибора, в нейтральном проводнике будет протекать ток и возникнет определенный потенциал. Который и должен зафиксировать вольтметр относительно земли.

Если же вы производите замер относительно любой точки заземленной конструкции, которая в нормальном режиме работы не является проводником электрического тока, то налицо повреждение изоляции какого-то электрооборудования, подключенного к электрическим цепям.

В случае естественного старения или механического повреждения изоляционного покрытия или диэлектрического основания часть потенциала может перейти на корпус электрооборудования, несущие конструкции и т.д. При этом в защитном проводнике будет появляться определенный уровень напряжения, зависящий от проводимости диэлектрика в месте повреждения. Такая ситуация представляет реальную угрозу жизни и здоровью жильцов.

Для устранения данной ситуации вам необходимо выявить дефектное электрооборудование. Удобнее ориентироваться по включенному в штепсельную розетку электрооборудованию, поэтому заметьте, что включено в штепсельную розетку или от клавишного выключателя в момент обнаружения потенциала на клемме (зажиме).

Затем «прозвоните цепь» между выводами штепсельной розетки к защитной клемме в каждом из подключенных электроприборов. При дефекте изоляции мультиметр покажет «наличие цепи» между фазным и защитным проводником, либо между нейтральным и защитным.

Современный рынок измерительного оборудования предлагает самые различные устройства для определения тех или иных параметров электрической цепи. Наиболее точные данные о пиковом значении напряжения можно получить за счет специальных анализаторов, предназначенных для оценки качества электроэнергии. Такие приборы способы подключаться к ноутбуку или ПК и передавать данные в виде диаграмм, графиков или таблиц. В которых с заданной частотой фиксировались минимальные и максимальные значения напряжения.

К примеру, мультиметр DM-860A обладает опцией CREST:

— Чтобы включить режим фиксации пикового значения нажмите соответствующую кнопку .

— После чего мультиметр начнет измерять данные с частотой один раз в миллисекунду, как только он обнаружит наибольшее или наименьшее значение, он подаст звуковой сигнал.

— В результате с помощью кнопки вы сможете выводить на дисплей значения MIN или MAX, вычислять разницу между ними.

— Продолжительность измерений в таком режиме определяется вами лично, так что вы сможете определить пиковый максимум и минимум в любом временном промежутке.

Заметьте, в этом режиме мультиметр исключает возможность автоматического отключения при отсутствии каких-либо манипуляций.

Установка наружной розетки своими руками

Установка штепсельных розеток наружного типа — один из самых простых видов монтажа этого оборудования. Вам понадобится:

  • непосредственно само устройство требуемой конструкции;
  • отвертка или шуруповерт;
  • индикатор или тестер;
  • пассатижи или бокорезы.

Желательна также пластина из диэлектрического материала — дерева, текстолита, пластика или гетинакса, на которую будет осуществляться монтаж розетки.

Штепсельная розетка внешнего типа применяется, как правило, только при внешней же проводке. То есть когда провода идут непосредственно по поверхности стены — в гофрированной трубе или без защиты (например, временная проводка). При скрытой проводке внешняя розетка применяется только в двух случаях:

  • нет другого варианта;
  • эта разновидность розетки предназначена для монтажа в кабель-канале и после установки будет являться его частью.

В первую очередь необходимо отключить питание той пары проводов, которые требуется подключить к розетке. Обязательно проверьте отсутствие тока на обоих проводах индикаторной отверткой или тестером. Зачистите концы нулевого и фазного проводников, а при необходимости и «земляного», примерно на 1 см. Разделайте провод, сняв или разрезав внешнюю оболочку (не трогая индивидуальную изоляцию) примерно на 5–7 см.

Отметьте маркером или карандашом на стене, где должна быть установлена конструкция. После этого разберите корпус штепсельной розетки (метод разбора зависит непосредственно от конструкции). В некоторых моделях гнездо для ввода кабеля закрыто резиновой заглушкой, как в распределительных коробках. В других потребуется аккуратно выломать или выкусить бокорезами пластину из тонкого пластика, закрывающую место ввода кабеля. Выполните эту операцию и прикрутите нижнюю часть розетки вместе с колодкой к деревянной или другой диэлектрической «подложке» толщиной около 1 см.

Осуществите ввод провода. Подключите идущие от электропроводки зачищенные провода к соответствующим клеммам, затяните винты и уложите кабель внутри корпуса розетки, оставив небольшой запас. Если остались оголенные части проводников, то либо переделайте подключение, скусив излишек, либо тщательно заизолируйте данные участки. Закройте крышку. Закрепите подложку вместе с розеткой на стене или в кабель-канале, подайте питание и проверьте результат индикатором или тестером.

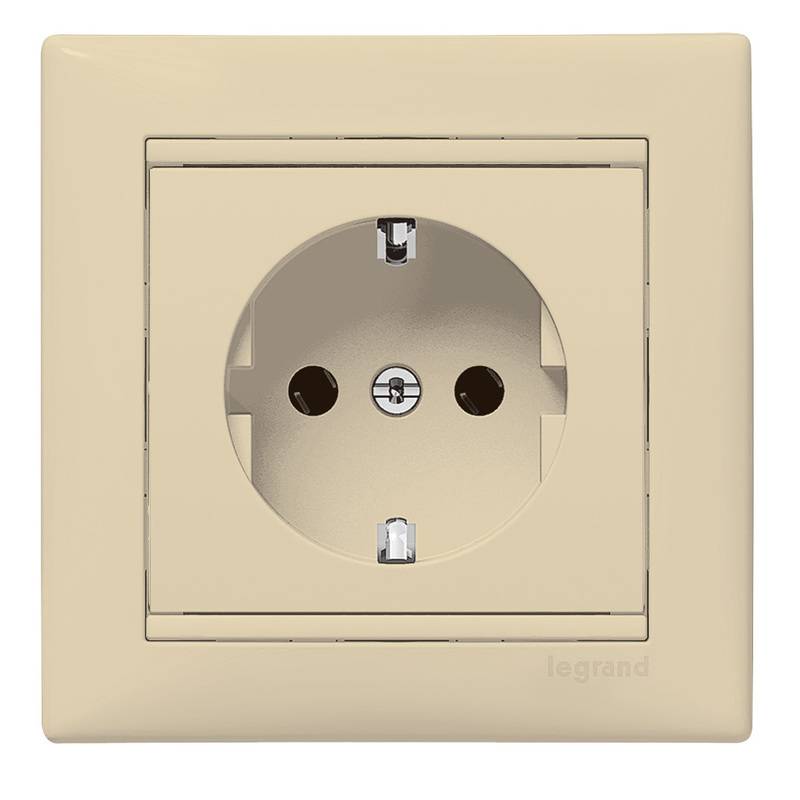

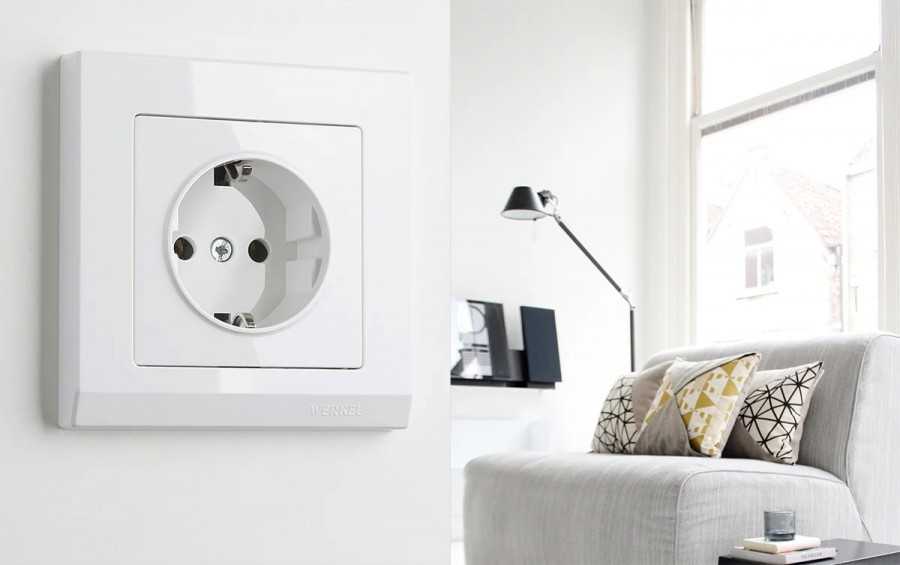

Что собой представляет штепсельная розетка с заземляющим контуром

В новостройках применяются новые требования к электрической проводке. Сегодня в нее обязательно введены заземляющие контуры. Это связано с тем, что некоторые бытовые приборы – это электроустановки с большой мощностью и металлическим корпусом. А всегда есть вероятность образования короткого замыкания, которое может негативно воздействовать на человека. Поэтому такой прибор, как штепсельная розетка с заземляющим контуром, в настоящее время один из основных элементов электрической сети зданий (жилых и нежилых).

Чем она отличается от традиционных? В конструкции розетки присутствуют три контакта (если сеть однофазная) или пять контактов (если сеть трехфазная). Во всем остальном отличительных особенностей нет. Поэтому розетки данного типа могут быть:

  • Одинарными.
  • Двойными.
  • Тройными.
  • Скрытыми.
  • Накладными.

Штепсельная розетка – это…

Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.

В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.

Трехфазные розетки и заземление

подключение к трехфазной сети по схеме «треугольник»

Выбор и подключение трехфазной розетки во много определяется способом соединения обмоток двигателя, нагревательных элементов бойлера или другого устройства. Если применяется подключение треугольником, то обмотки или ТЭНы просто последовательно соединяются друг с другом – конец одной к началу следующей и так по кругу. К местам скруток (всего их будет три) подключаются фазные провода и ноль здесь по сути не нужен – он используется только для управляющей цепи, которая может находиться достаточно далеко от самого двигателя.

В таком случае нулевой провод можно «посадить» на корпус устройства, если он одновременно является заземлением. Если же станина заземлена отдельно, то ноль вообще никуда не подключается, кроме тех случаев, когда требуется сделать зануление. Здесь достаточно четырехконтактной розетки.

подключение к трехфазной сети по схеме «звезда»

Подключение звездой – один из концов каждой обмотки соединяется с нулевым проводом, а остальные – каждая на свой фазный провод. В таком случае гораздо практичнее использовать пятиконтактную розетку, по которой отдельно подводятся фазы, ноль и заземление.

Подключение звездой с дополнительной защитой – применяется если используется дополнительная защита цепи, когда подсоединение каждой фазы происходит через отдельное УЗО. В таком случае к устройству надо подводить три фазы, три ноля и заземление, для чего придется найти семиконтактную розетку и вилку.

Планирование перед установкой розеток

Перед тем, как наметить места установки штепсельных розеток желательно разработать план. В нем, в первую очередь, учесть все меры безопасности при работе с электрическими сетями. Далее, разметить места установки мебели, электрических приборов, которым необходимо подключение к розеткам. Учесть высоту столов, тумбочек для того, чтобы штепсельные розетки были на высоте не меньше 20 см над их поверхностью. Расстояние от углов, дверей, окон – не менее 10 см.

С развитием электронных технологий, появлением новых материалов расширяется ассортимент и функциональность штепсельных розеток.

Виды и типы телефонных розеток

Все типы телефонных розеток созданы под разъем телефонного аппарата. Существует несколько видов телефонных розеток — от простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки. Некоторые типы телефонных розеток могут использоваться для подключения к сети интернет.

Компьютерная розетка по внешнему виду очень похожа на телефонную, но отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Иногда антенные, телефонные и компьютерные разъемы объединяются в одном корпусе розетки.

Существуют также силовые разъемы — штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов. В быту они используются редко. С помощью силового разъема подключаются электроплита, сварочный аппарат или бетономешалка.

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен российского производства невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов применяют специальные переходники. К слову, так называемые евророзетки — это немецкий стандарт.

Схема подключения

Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А

В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку

Классификация штепсельных розеток

Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:

По типу конструкции

  1. Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
  2. Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.

Монтаж внутренней розетки

Установка розетки — работа, с которой при соблюдении правил безопасности в состоянии справиться практически любой. Если речь идет не о смене старого устройства, а о монтаже нового, внутреннего, то мастеру понадобится сама розетка, подрозетник и перфоратор, которым предстоит сделать отверстие и штробы для проводки. Монтажную коробку выбирают в зависимости от стены. Для бетона или кирпича подойдут простые изделия, для гипсокартона нужны подрозетники с фиксаторами.

Когда монтаж будут проводить в доме, где электропроводка уже разведена, то перед началом работ в распределительном щитке отключают автомат. Затем ждут некоторое время и проверяют отсутствие тока отверткой-индикатором. Если отверстие для монтажной коробки сделано, то переходят к монтажу подрозетника. Самый надежный способ — использование алебастра. Сначала отверстие смачивают водой, затем с помощью раствора алебастра фиксируют коробку.

Жилы проводников на 10 мм зачищают ножом, потом контакты фиксируют в корпусе. Для этого ослабляют центральные винты, вставляют оголенные провода. Традиционное расположение — фаза слева, нейтраль — справа, заземление — на законном месте, если оно есть

Все контакты отверткой затягивают крепко, но осторожно: чрезмерное усердие в этом случае может повредить их

Корпус фиксируют распорными лапками и/или винтами подрозетника, вкручивая саморезы максимально надежно. Сверху устанавливают и крепят декоративную панель, крепежи также затягивают до упора. После монтажа автомат включают, работоспособность розетки сначала проверяют индикатором, затем — любым бытовым прибором.

Конструкция — основные составляющие

В штепсельной розетке три главных элемента:

  • Защитный корпус – крышка из ударопрочного пластика, устойчивого к нагреву. Выполняется в классическом белом цвете или дополнительно декорируется.
  • Колодка – удерживающий элемент, фиксирующий контакты розетки и корпус из пластика. Колодка может быть карболитовой или керамической. Керамика считается лучшим диэлектриком, но она хрупкая, и при избыточном усилии легко повреждается и не восстанавливается. Колодка крепится в подрозетник с помощью боковых лапок или винтами.
  • Контакт – обеспечивает передачу энергии между потребителями. Выполнены из упругого металлического сплава, что обеспечивает хорошую связку.

Правила выбора розеток

Штепсельные розетки классифицируются по допустимой силе тока. Так, для современных энергосетей выбирают устройства на 10-16 А. В быту исключением становится только электроплита – для нее нужна розетка 32А.

При подключении учитывают высоту установки розетки, количество приборов и их мощность, а также необходимую степень влагозащиты устройства. Считается, что для монтажа в ванной и на кухне подойдут только розетки с уровнем влагозащиты IP 44.

Также их классифицируют по конструкционным особенностям:

  1. Штепсельная розетка скрытой установки используется для проводки, проложенной в штробах (внутренней). В этом случае колодка из керамики крепится внутри стены, а корпус располагается практически вровень с плоскостью стены. Здесь тщательно монтируется узел крепления проводов, а плотное прижатие вилки обеспечивается пружинной шайбой.
  2. Розетка штепсельная открытой установки или наружная. Применяется при устройстве открытой проводки и не утапливается в поверхность, а закрепляется на ней. Основание (колодка) помещено в специальный пластиковый корпус, что устанавливается в подрозетник на стене.

Розетки открытого и закрытого типа часто дополняются таймером, выталкивателем, подсветкой или защитными шторками безопасности.

Источник



Монтаж розеток с ЗК

Монтаж розетки с ЗК в сеть с заземляющим контуром не составит труда. Особой разницы с установкой розетки на два проводник нет. Различие заключается только в том, что заземляющий проводник (обычно маркируется зеленым или зелено-желтым цветом изоляции, но это не обязательное условие) необходимо подключить к соответствующей клемме. Клемма ЗК в большинстве случаев расположена между нулевой и фазной или сверху/снизу от них. Конкретное расположение можно узнать из маркировки на обратной стороне корпуса или в прилагаемой инструкции. Правила безопасности при монтаже всех розеток одинаковы.

При монтаже подобных розеток в сети без заземляющего контура иногда прибегают к так называемому «занулению». Вместо соответствующей жилы заземляющий контакт подключают к нулю. Делать так запрещено, ведь впоследствии это может привести к появлению напряжения на корпусе электроприбора, что чревато поражением пользователя или порчей самого электроприбора. В равной степени недопустимо использование труб водопровода или системы отопления в качестве заземляющего контура.

Дополнительной мерой безопасности может послужить устройство защитного отключения (УЗО). Это устройство, которое обнаруживает утечку тока и отключает питание потребителя при помощи автоматических систем. В частности, причиной для срабатывания УЗО может послужить утечка тока в заземление. Такое срабатывание позволит обнаружить неисправность до неприятных последствий.

Таким образом, использование розеток с заземляющими контактами (в сетях с соответствующим проводником) повышает безопасность эксплуатации электроприборов. В дополнение к безопасности, наличие ЗК в розетке повышает стабильность работы устройств, и снижает шансы на поломку.

Предисловие

Необходимо правильно выбирать виды розеток и выключателей для того, чтобы обеспечивать безопасность их функционирования в различных условиях.

Cодержание

Современные виды электрических розеток и выключателей обеспечивают бесперебойную работу бытовых приборов. Необходимо правильно выбирать виды розеток и выключателей для того, чтобы обеспечивать безопасность их функционирования в различных условиях. В статье на этой странице перечислены самые распространенные типы розеток и выключателей и приведена их краткая харакетристика.

Розетки и выключатели относятся к электроустановочным изделиям и являются важнейшим элементом любой домашней электросети. В последнее время помимо уже известных классических образцов этих приборов появилось немало новых разновидностей.

Тем не менее, принцип их работы остается тем же.

Розетки — это часть штепсельного соединения вместе с вилкой. Данные составляющие называют «мама» и «папа» соответственно.

Они используются для подключения электроприборов, без которых немыслима современная жизнь. Существует много разновидностей штепсельных розеток. Чтобы определиться с выбором, необходимо знать некоторые технические подробности.

Устройство штепсельной вилки

Существует несколько вариантов исполнения данного элемента разъемного соединения. Так, есть специальные решения, предназначенные для подключения достаточно мощного электрооборудования к трехфазной сети — они используют четыре контакта (три для фаз и заземляющий). Однако в массовом производстве применяется более простое конструктивное исполнение – именно такое, как, например, штепсельная вилка настольной лампы.

Внешне это два металлических (медных или хромированных) стержня, размещенные параллельно на определенном расстоянии друг от друга и находящиеся в корпусе из диэлектрического материала. Внутри на каждом из них присутствует болтовой или иной зажим, предназначенный для присоединения токопроводящих жил и заземления. Посредством такой системы к прибору по шнуру (кабелю) подается электроэнергия. Корпус может быть разборным, в этом случае его части собираются воедино при помощи шурупа. Также есть монолитные модификации. Толщина стержней и способ исполнения заземляющего контакта определяются стандартами. Так, говоря о том, что такое штепсельная вилка, нельзя не указать на распространенное в странах бывшего СССР заблуждение, согласно которому существует два типа сетевых вилок (и розеток) – обычные и евро.

Нормативы

Существуют нормативы количества и качества розеток в разных помещениях. Так, для комнат в обычных квартирах на каждые 6 кв. м должно приходиться по 1 розетке. Если это коридор, то одно устройство для подключения электроприборов должно приходиться на каждые 10 кв. м площади.

Для кухонь существуют особые требования. Если она меньше 8 кв. м, то в этом помещении должно быть не менее 3 розеток 6-10 А и одна с заземлением на 10-16 А.

Для кухни более 8 кв. м на одно 6-амперное устройство должно быть больше. Если используется электроплита или духовка, розетка должна быть на 25 А с обязательным заземлением.

На корпусе прописывают уровень защиты от попадания посторонних предметов и влаги. Рядом с мойкой устанавливают влагозащищенные экземпляры техники.

Штепсельная розетка является неотъемлемой честью системы электрообеспечения любой квартиры. Разновидности представленной техники позволяют совершать ее установку в помещения с самыми разными условиями. Следует правильно подбирать тот или иной тип розеток, опираясь на все перечисленные выше характеристики каждой из них. Это простое и часто встречающееся устройство требует к себе серьезного подхода, дабы в процессе эксплуатации избежать неприятных ситуаций и проблем.

Требования безопасности при эксплуатации электроприборов диктуют необходимость заземления. Заземления — это система проводников, которая отводит возникшее на корпусе установки напряжение в землю. Электрическое сопротивление земли гораздо ниже, чем человеческого тела, поэтому напряжение, возникшее вследствие повреждения изоляции или по другим причинам, не поражает пользователя.

Наличие заземляющего контура в электросети возводимых объектов — обязательное условие. Однако объекты, возведенные до вступления советующего пункта ПУЭ в силу, не оснащаются заземлением. Такие сети имеют только два проводника: фазу и ноль. Возможность добавления заземляющего контура в такой сети имеется, но ее воплощение сопряжено со значительными затратами времени и средств. Поэтому, в большинстве случаев ничего подобного не происходит. Таким образом, штепсельные розетки с заземляющим контактом (наличие которого отражается на цене механизма) имеет смысл приобретать, только если электросеть объекта имеет соответствующий проводник.

Конструктивные особенности и технические характеристики

Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов.

В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

В документации на каждый прибор должны быть указаны номинальные и предельные токи и напряжения, количество контактов, полюса, степень защиты и климатические требования.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм.

Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16  А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.
