Свайный фундамент расчет количества свай: используем калькулятор для расчета количества свай

Перепад между высотами участка

Как говорилось ранее, чтобы не ошибиться со сваями и правильно рассчитать их длину, необходимо определить разницу высоты разных точек участка. Если вы убедились в том, что такой перепад существует и, согласно плотности почвы, подходят сваи длиной 2,5 м, то их необходимо монтировать в самом верхнем ряду.

Те опоры, которые будут фиксироваться в низинах, должны быть длиннее на разницу высоты между точками их установки. Разницу вычисляют при помощи водяного уровня или нивелира с применением отвеса и рулетки. При существенном перепаде высот (более 0,5 м) рекомендуется прибавить 50 см к полученной длине свай для фундамента, так как в самых низких местах может не доставать до 20 см их высоты.

(function(w, d, n, s, t) {
w = w || [];
w.push(function() {
Ya.Context.AdvManager.render({
blockId: «R-A-510923-1»,
renderTo: «yandex_rtb_R-A-510923-1»,
async: true
});
});
t = d.getElementsByTagName(«script»);
s = d.createElement(«script»);
s.type = «text/javascript»;
s.src = «//an.yandex.ru/system/context.js»;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, «yandexContextAsyncCallbacks»);

Учет разницы высоты

Общие положения

Расчёт винтовых свай и дальнейшее строительство по нормативным документам должно выполняться в следующей последовательности:

Определение параметров грунтового основания.

Для этого производятся инженерно-геологические исследования. В результате мы должны знать показатели несущей возможности грунтов, их плотность и составляющие, а также физико-химические характеристики.Сбор нагрузок. В данном случае учитывается вес всего дома с мебелью и прочим техническим инвентарём, а также динамические нагрузки (вес снежного покрова, ветровая нагрузка и т.

п.).Предварительный расчёт. На данном этапе составляется приблизительная схема будущих свайных фундаментов.Далее данные, полученные в ходе предварительного проектирования, пропускаются через специальную программу, учитывающую особенности грунтов, показатели веса объектов, ветровые воздействия и т. д.

В ходе этого данные уточняются и оптимизируются. Итогом данного этапа становятся уточнённые данные конструкций фундамента, подогнанные под конкретные геологические и природные условия строительства.Последним этапом расчётов станут рабочие чертежи свайного поля. После этого можно начинать строительство домов на сваях.

Винтовые сваи для разных типов грунтов

Программа для расчёта основания фундамента

«Расчёт оснований фундаментов» (версия 7.6.0) тоже достаточно простая, но программа вполне пригодна для бытового использования.

Понятный русскоязычный интерфейс имеет минимум настроек. С помощью этой программы можно проверить собственный расчёт или полностью подобрать подходящий фундамент.

В зависимости от потребностей окно расчёта попросит внести следующую информацию:

1. Какой фундамент предпочтительнее: неглубокого заложения или свайный.
2. Тип фундамента: столбчатый или ленточный, на забивных или буронабивных сваях.
3. Расчёт основания по предельному состоянию: по несущей способности и деформации. Есть возможность выбрать сразу два параметра.
4. Расчёт армирования фундамента.

Для предоставления необходимых данных программа предложит ввести имеющуюся информацию, а именно: указать грунтовые условия и предполагаемые или планируемые размеры основания дома. В случае обустройства свайного фундамента, программа просчитает тип и размер ростверка, а также объёмы армирования.

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².
2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.

Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности. Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

• при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
• коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
• для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т.

Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
2. Используется опора модели 219 с диаметром подошвы 600 мм.
3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
3. Теперь определяется точная несущая способность винтовых свай: 42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны. Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.

Винтовые сваи

Винтовые сваи

Пример расчета

Расчет фундамента ведут в следующем порядке.

1. Вес дома считают поэлементно. Крыша: 86 * 40 = 3440 кг. Стены: (6 + 10) * 2 *0,2 * 2,7* 900 = 15552 кг. Перекрытие: 150 * 6 * 10 = 9000 кг. Фундамент: 0,2 * (6+10)*2 * 2300 = 14720 кг. Общий вес составит 3440 + 15552 + 9000 + 14720 = 42712 кг.
2. Полезная нагрузка. 180 * 6 * 10 = 10800 кг.
3. Снеговая нагрузка. 100 * 86 = 8600 кг.
4. Общая нагрузка на фундамент F = 42712 + 10800 + 8600 = 62112 кг.
5. Минимальная площадь фундамента. S = 1,2 * 62112/1,0 * 6 = 14906 см2 = 1,49 м2. При длине ленты 32 м ее минимально допустимую ширину считают так: 1,49/32 = 0,05 м. Реальный размер 0,2 м вполне соответствует условиям работы (комбинации грунта и веса дома).
6. Объем бетона. (6 + 10) * 2 *0,2 * 1,5 = 9,6 м3.
7. Количество арматуры. Длина фундамента 32 м, ширина 0,2 м. Если располагать ребристые прутья диаметром 14 мм в 2 линии и 2 яруса, их понадобится 32 * 4 = 128 м. Длина поперечного прутка: 0,2 – (0,05 + 0,05)=0,1 м. Их число при интервале установки 0,5 м составит: 32 * 2/0,5 = 128 шт. а метраж 128 * 0,1 = 12,8 м. Вертикальных связей тоже нужно 128 шт. Длина каждой из них равна 1,5 – (0,05 + 0,05) = 1,4, а общая длина – 1,4 * 128 = 180 м.

Всего для фундамента нужно 128 м ребристой арматуры, а гладкой — 12,8 + 180 = 192,8 м.

Расчет конечной стоимости фундамента определяется исходя из объема бетонной смеси и материалов для армирования. Цену куба бетона и погонного метра арматуры уточняют у продавцов. Другой вариант – приобретать цемент и песок, чтобы делать заливку по месту строительства. Кроме того, следует учесть затраты на геодезические работы, выемку грунта. Если привлекается землеройная техника, то нужно предусмотреть оплату труда экскаваторщика. В калькуляцию также включают расходы на пиломатериалы и изготовление опалубки. Итоговая стоимость фундамента обычно составляет 15 – 30 % от общих затрат на строительство дома.

Чтобы не совершить ошибок при определении параметров основания дома и количества стройматериалов для него, служит специальная программа – калькулятор расчета фундамента под дом. Она позволит проверить предварительные вычисления и значительно ускорит процесс проектирования.

Видео — расчет свайного фундамента

Эстафету широкого использования винтовых свай приняли военные инженерные подразделения. Их выбор обуславливался тем, что при использовании винтовых свай существенно сокращалось время проведения строительных работ, что было особенно критично при быстром продвижении войск.

Таким образом, использование винтовых свай при строительстве фундамента дает два основных преимущества:

• возможность возведения фундаментных опор на заболоченных влажных грунтах, почве с большим содержанием влаги или на участках с неровным рельефов.
• Использование винтовых свай существенно сокращает время проведения строительных работ. Кроме того, строительство фундамента на винтовых сваях можно проводить практически в любое время года.

Нагрузки на фундамент

Основные нагрузки на фундамент несет вес будущей конструкции. Если строится дом, то для определения общей нагрузки необходимо знать вес

• Обвязки фундамент
• Нижнего перекрытия
• Стен внешних и внутренних
• Верхнего перекрытия и потолка
• Стропильной системы крыши
• Кровельного материала
• Инженерных коммуникаций
• Оконных и дверных блоков
• Отделочных материалов
• Крыльца и веранды, если они находятся на одном фундаменте с домом

Кроме того, на грунт, как конечную опору строения, оказывают нагрузки и сами винтовые сваи – чем больше будет диаметр применяемых труб, тем больше вес.

Основные нагрузки на фундамент

Все перечисленные параметры являются исходными и неизменными после постройки и ввода дома в эксплуатацию. Эксплуатация дома привносит новые нагрузки на фундамент, в частности

• Вес людей в доме
• Вес оборудования
• Вес мебели и бытовых приборов
• Вес снега на кровле

Очевидно, что эксплуатационные нагрузки будут непостоянными, но учитывать их в расчете нужно по максимуму.

Все указанные нагрузки являются вертикальными. Но кроме них при эксплуатации дома добавляются боковые воздействия:

• Сила ветра, давящая на стены и скат крыши
• Сейсмические нагрузки
• Силы пучинистости грунта зимой
• Конструкционные нагрузки, связанные с изменениями линейных размеров элементов здания (усушка древесины, увлажнение и проч)

Все нагрузки различаются не только по своей силе, но и по месту приложения, а также по времени воздействия. Различают следующие виды нагрузок:

1. Равнораспределенные – вес самого здания или снега на кровле
2. Сосредоточенные, такие как вес оборудования или мебели на ограниченном участке дома
3. Статические – постоянные во времени
4. Динамические – например, ударная нагрузка порывов ветра или вибрация от работы тяжелого оборудования

В некоторых случаях нагрузки могут совпадать, усиливая общее воздействие на опору, и это тоже должно быть учтено в расчете фундамента.

Определение среднего вертикального давления р под подошвой условного фундамента и проверка выполнения условия р

Для вычисления р необходимо определить площадь подошвы условного ленточного фундамента Аусл и нагрузки, передающиеся на эту площадь от собственного веса всех элементов, входящих в объем условного фундамента, а также и от сооружения.

а) Площадь условного ленточного фундамента:

 — среднее значение угла внутреннего трения грунтов, залегающих в пределах рабочей длины сваи .

 = 1,01

б) Объемы условного фундамента, всех входящих в него конструктивных элементов и грунта:

условного фундамента:

ростверка:

части стены подвала, расположенной ниже верха условного фундамента (ниже отметки пола подвала):

части пола подвала (справа и слева от стены подвала):

грунта:

Объем свай не вычитается из объема . При подсчете веса грунта в условном фундаменте . не учитывается увеличение его удельного веса за счет уплотнения при забивке свай.

Принимается, чт

в) Нагрузки от собственного веса всех составных частей условного фундамента и от сооружения:

ростверка и всей надростверковой конструкции, то есть всей стены подвала, включая ее часть, расположенную выше отметки DL:

Q = QP + Qнк = 45,6 кН;

части пола подвала ;

свай (1,03 сваи с рабочей длиной lсв = 3,9 м, из которых 0,1 м — в водонасыщенном грунте):

грунта в объеме условного фундамента:

Среднее давление р под подошвой условного фундамента:

Вычисление расчетного сопротивления R по формуле (7) СНиП для песка мелкой крупности, (IV слой), залегающего под подошвой условного фундамента.

где

 = 1,0 ;=1

 , , ;

м3,

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

• Свайное поле.
• Свайный куст.
• Свайная полоса.

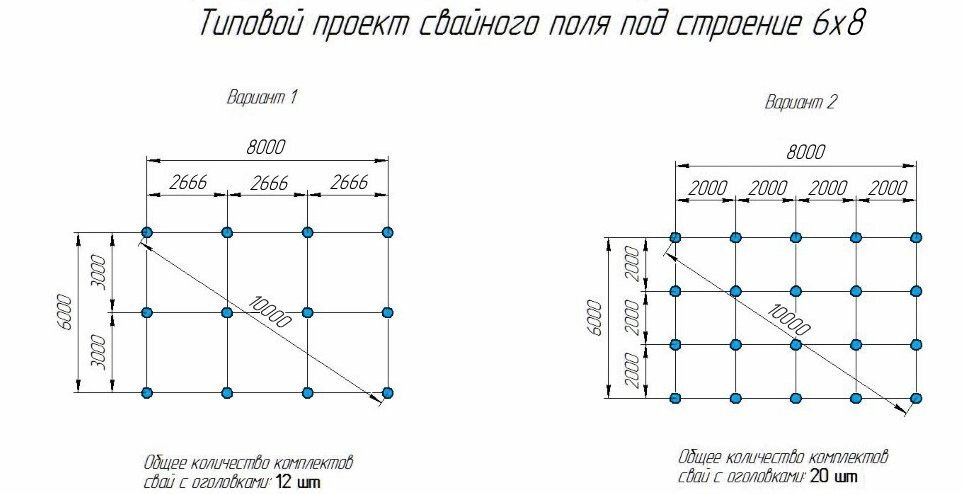

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

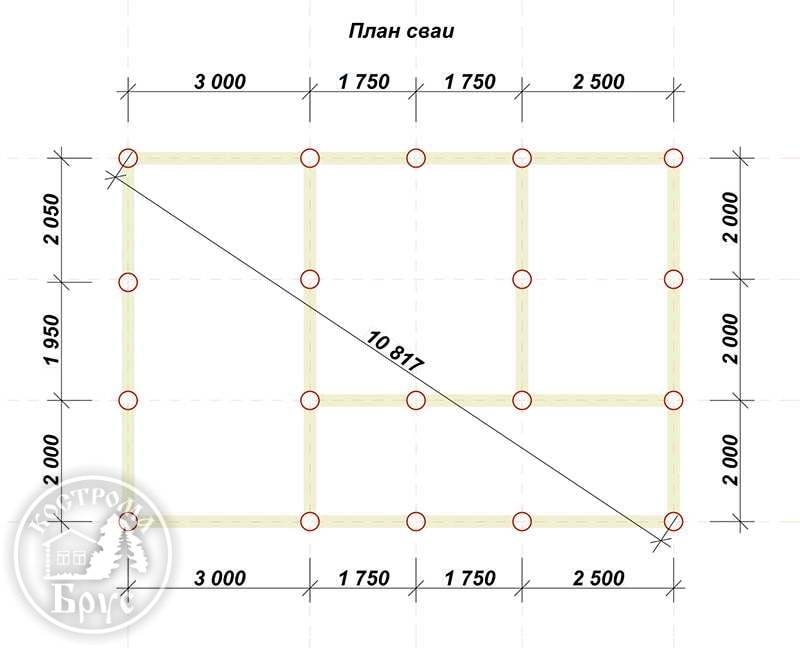

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени

Самостоятельный анализ

Определение слоев проводится самостоятельно по имеющимся выкопанным колодцам, погребам или буровым отверстиям. Однако такая методика не рекомендуется, так как часто влечет за собой получение ошибочных результатов, значительно понижающим надежность всего здания. Чтобы компенсировать погрешности при самостоятельном анализе, коэффициент берут максимальный, то есть 1,7.

Интересно, что такое решение часто приводит к необходимости увеличения общего числа свай, что финансово бывает дороже, чем оплата услуг специалиста для анализа по эталонной скважине. Прежде чем принимать решение, необходимо хорошо подумать, на что лучше потратить деньги – дополнительные опоры или квалифицированную информацию об особенностях грунта.

Общие сведения по результатам расчетов

1. Общая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.

2. Площадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Общий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

10. Минимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.

11. Минимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.

12. Шаг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

13. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

14. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

15. Общий вес арматуры — Вес арматурного каркаса.

16. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

17. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Порядок строительства фундаментного основания на винтовых сваях

После производства расчета потребного количества и диаметра винтовых свай и составления проекта – его необходимо перенести на ваш участок местности.

1. Для этого с участка местности, предназначенного для строительства фундамента снимается слой плодородной земли, после чего в угловых реперных точках устанавливаются колышки или рамочные конструкции из дерева. Между ними натягиваются шнуры или плотные лески. Кроме шнуров, натянутых по внутреннему и наружному периметру будущего фундамента, но и по диагоналям разметки. Это делается для того, чтобы внутренние углы будущего фундамента были идеально прямыми.
2. Заготовленные заранее винтовые сваи вкручиваются в обозначенные места. Для свай небольшого диаметра достаточно будет привлечь лишь трех человек. Двое из них будут вращать винтовую сваю-опору за вороток (горизонтальный рычаг, вставленный в отверстие в верхней части винтовой сваи), а один находится непосредственно возле сваи и контролирует вертикальное положение вкручиваемой сваи.
3. После вкручивания всех свай — их верхние части обрезаются по единому горизонтальному уровню. Для выверки точного уровня лучше всего использовать лазерный строительный уровень.
4. Внутрь полой металлической трубы, из которой собственно и состоит винтовая свая заливается бетонный раствор высокой марки прочности.
5. На верхнюю часть обрезанной винтовой сваи-опоры приваривается оголовок – плоская металлическая площадка.
6. Место соединения металлического корпуса сваи и оголовка зачищается от окалины и тщательно грунтуется.
7. На горизонтальные площадки оголовок укладываются горизонтальные силовые балки. Для них могут использоваться стальные конструкции или пропитанный асептическим раствором деревянный брус.

При покупке свай винтового типа и монтаже качественного свайно-винтового фундамента, особое значение имеет правильный расчет. На основе расчета подбирается нужное количество, необходимое для реализации проекта, определяется правильное расстояние между сваями, несущая способность свайного фундамента и размер свайного поля. Провести подсчет количества свай для фундамента своими силами достаточно сложно – для этого нужно взвесить и проанализировать большое число параметров. Однако, чтобы приблизительно представить себе, сколько свай вам потребуется и какие расходы вы понесете в ходе реализации проекта, можно использовать наш калькулятор.

Преимущества винтовых оснований для построек

Винтовой свайный фундамент отличается от прочих типов многочисленными преимуществами, устойчивостью ко многим нагрузкам. Среди плюсов подобного основания необходимо отметить следующее:

Схема заложения винтовой сваи.

• здания можно возводить практически при любых условиях, даже на влажных и сложных грунтах, для которых остальные типы фундаментов не применяются. Строительство возможно на склонах, на торфяных, болотистых грунтах, в местах, сильно повреждаемых корнями деревьев;
• количество материалов, которые используются для строительства, минимально. В отличие от плитного основания, для которого расходуется большое количество бетона, применяется только расчетное количество свай, заливаемых бетоном. Сверху устраивается простой, но очень надежный ростверк;
• земляные работы сводятся к минимуму;
• работы могут проводиться в любое время года;
• винтовые опоры могут быть установлены даже на склоне, при сильных перепадах участка, так как сам дом получается приподнятым над уровнем грунта;
• монтаж занимает всего пару дней, не надо ждать, пока бетонная плита высохнет и наберет прочность, раствор заливается только в полость опор;
• срок эксплуатации фундамента на сваях составляет до 100 лет;
• гидроизоляция не требуется, а это уже существенная экономия;
• высокая сейсмоустойчивость;
• при монтаже не надо применять сложную строительную технику, скважины под сваи не выкапываются, так как опоры завинчиваются в почву при помощи специальных лопастей, находящихся на одном из концов.

Свайный фундамент – расчет количества свай

Все расчетные работы по определению количества винтовых свай в фундаменте можно условно разделить на два этапа – вычисление общих нагрузок на фундамент и расчет несущей способности одной сваи в конкретном типе грунта.

Расчет совокупных нагрузок, которые будет испытывать свайный фундамент

Нагрузки, оказываемые на свайное основание дома, определяются исходя из трех основных факторов:

Фактической массы здания
;

При определении проектной массы постройки учитывается вес стен, кровли, половых и междуэтажных перекрытий. Расчетные данные удельного веса распространенных стройматериалов вы можете увидеть в нижеприведенных таблицах..

Стены из кирпича при полуторной кладке (толщина 15 см)	От 30 до 50 кг/м2
Деревянные стены из бруса и сруба	От 70 до 100 кг/м2
Стены из железобетонных плит толщиной в 15 см.	От 300 до 350 кг/м2
Стены из каркасных панелей толщиной 15 см, заполненные утеплителем	От 30 до 50 кг/м2

Таблица 1.1
: Расчетный вес квадратного метра стен

Чердачное перекрытие на деревянных балках (с плотностью утеплителя до 200 кг/м3)	От 70 до 100 кг/м2
Чердачное перекрытие по деревянным балкам (плотность утеплителя до 500 кг/м3)	От 150 до 200 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 200 кг/м3)	От 100 до 150 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 500 кг/м3)	От 200 до 300 кг/м2
Междуэтажное перекрытие из ЖБ плит	500 кг/м2

Таблица 1.2
Расчетный вес квадратного метра перекрытий

Кровля изготовленная из шифера	От 20 до 30 кг/м2;
Кровля изготовленная из жести	От 40 до 50 кг/м2;
Кровля изготовленная из гончарной черепицы	От 65 до 80 кг/м2;
Вес рубероидной гидроизоляции	От 3 до 5 кг/м2

Таблица 1.3
: Расчетный вес квадратного метра кровли

Расчетные снеговые нагрузки
;

Исходные данные для определения снеговых нагрузок, которые необходимо добавлять к нагрузке от веса дома, можно взять в нормативном документе СНиП № 2.01.07-85 “Нагрузки в воздействия на строительные сооружения” (пункт 5.2).

Полезные нагрузки
;

К полезным нагрузкам на фундамент относится вес мебели, предметов интерьера и людей, проживающих в конкретном здании. Согласно положениям пункта 3.11 СНиП №2.01.07.85, для расчетов фундамента жилых домов необходимо брать усредненную полезную нагрузку в 150 кг на м2.

После вычисления всех вышеуказанных нагрузок данные нужно просуммировать и умножить на коэффициент запаса 1.2

Расчет несущих характеристик сваи на основании грунтовых условий стройплощадки

Несущие способности отдельно взятой сваи невозможно правильно определить в отрыве от несущих характеристик грунта, в который она погружена.

Для определения несущих свойств почвы необходимо проводить геодезические исследования строительного участка. Если возможность их выполнения отсутствует, нужно определить тип грунта и сопоставить его с несущими характеристиками разных типов почвы, которые представлены в таблице 1.4.

Таблица 1.4

На основании результатов геодезии строительного участка производится определение несущей характеристики винтовых свай. Все расчеты выполняются согласно требованиям СНиП №2.02.03-85 “Свайные фундаменты”.

Для примера приводим таблицу несущих характеристик широко используемой в индивидуальном строительстве винтовой сваи 89*300 мм (диаметр ствола – 89 мм, лопастей – 300 мм)

Таблица 1.5

Зная совокупные нагрузки, оказываемые зданием на фундамент, и несущие характеристики одной винтовой сваи можно определить требуемое количество свай в основании дома.

В качестве примера приводим расчет количества свай под двухэтажный дом из бруса площадью 10*8 метров, масса которого составляет 43,92 тонн:

• Определяем полезную нагрузку на один этаж здания: 10*8*0.15 = 12 тонн, общая полезная нагрузка с учетом двух этажей составит 24 тонны;
• Определяем снеговую нагрузку (здание строится в северной широте России, где номинальная расчетная масса снежного покрова составляет 190 кг/м2): 10*8*0,19= 15.2 тонны;
• Рассчитываем общую нагрузку на фундамент учитывая коэффициент запаса: (43,92+24+15,2)*1,2 = 99,75 тонн;
• Делим общую нагрузку на несущую способность одной винтовой сваи 89*300 мм. в мягкопластичной лессовой почве (при глубине погружения в 2,5 метра): 99,75/3,6 = 28

Итого расчет показал
, что для строительства фундамента необходимо использовать 28 винтовых свай.

Рис

Прежде чем вникать в расчеты по фундаменту посмотрите эти статьи:

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок (крупная фракция)	6	5
Песок (средняя фракция)	5	4
Супесь (в сухом виде)	3	2.5
Супесь пластичная (влажная)	2.5	2
Песок (мелкая фракция)	4	3
Песок влажный (мелкая фракция)	3	2
Глина	6	2.5
Глина влажная	4	1
Суглинок	3	2
Суглинок влажный	3	1

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства;
• максимальная нагрузка будущего дома на грунт;
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи;
• полученный результат умножить на сопротивление (4);
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
• минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м;
• в два ряда – 2,67 м.

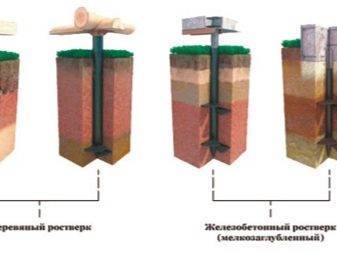

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

• сила продавливания фундамента;
• сила продавливания, воздействующая на каждый угол отдельно;
• сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

• соединяться опоры с ростверком могут двумя способами: жестким и свободным;
• глубина вхождения головы сваи в ростверк – минимум 10 см;
• расстояние между землей и ростверком – не менее 20 см;
• толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
• ростверк должен иметь высоту более 30 см;
• ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.
