Как устроена гирлянда
Все электрические гирлянды устроены одинаково. В старых образцах это соединённые в одну цепь лампочки, которые горят или мигают при подключении к сети. В современных добавляется контроллер для свечения в разных режимах и лампочки могут быть заменены светодиодами. Обычно у старых или декоративных гирлянд два провода, а если быть точнее — один, который соединён в виде кольца и скручен. У современных моделей пять проводков. На четырёх расположены светодиоды — это ветки. Пятый — общий — остаётся пустым. У дальнего края все они соединяются воедино, а вторые их концы уходят в небольшую коробочку с кнопкой и штепсельной вилкой. Внутри коробочки находится контроллер — небольшая плата, на которой есть микросхема для создания эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (либо два) тиристора, управляющих свечением каждой из веток с огоньками одного цвета.
На фото слева четыре чёрные детальки — это тиристоры. Синяя рядом — конденсатор, маленькие светлые по краям — резисторы, позади платки с микросхемой — диод и кнопка. На фото справа обратная сторона платы, два провода снизу — питание от сети, ряд проводов сверху — линии веток каждого цвета и общий.
Гирлянда не включается
Если гирлянда не включается, то скорее всего повреждены провода питания — либо у вилки, либо в контроллере (коробочке-блоке, которая есть у каждой гирлянды). Разберите контроллер и замените идущие от вилки к плате провода — если проблема в них, то таким образом вы её устраните.
Если дело не в проводах, то могли перегореть диоды. Проверьте их мультиметром и при необходимости замените исправными, подобрав подходящие по номиналу (ориентируйтесь на значения на корпусе сгоревшего диода).
Не горит один или несколько цветов
Одной из самых трудоемких поломок считается тот случай, когда в электрогирлянде не работает один или два цвета, к примеру, только красный либо желтый и синий, как на фото ниже. Это свидетельствует о том, что, скорее всего, перегорели лампочки в соответствующей секции.
Для начала все же рекомендуем разобрать крышку переключателя, он же блок управления, и проверить надежность всех соединений – контактов, припаянных к плате. Сразу же предлагаем просмотреть видео урок от юного мастера, в котором наглядно показано, что делать, если оборвался провод от платы:
Как выполнить простейший ремонт неисправности?
Если с виду все в порядке, значит, с большой вероятностью можно судить о том, что перегорела лампочка. Дело в том, что современные гирлянды устроены так, что все одноцветные лампы соединены последовательно и если какая-нибудь сгорит, свет погаснет на всей электрической ветви. Чтобы починить поломку, рекомендуется действовать так, как советует хороший старый учебник: разрезать гирлянду напополам и прозвонить оба участка. Далее действуете аналогичным образом с неработающей секцией: режете на 2 и снова проверяете и так до конца, как показано на схеме.
В результате Вы сможете определить, какая лампочка не рабочая и замените ее
Обращаем Ваше внимание на то, что такой метод ремонта целесообразно использовать в том случае, если электрогирлянда неразборная, как правило, китайская
Чтобы быстрее починить гирлянду своими руками, можно взять тестер и вместо щупов прикрепить на его концы иголки. С помощью иголок пробиваете последовательно каждый из участков цепи, чтобы игла прошла до токоведущей жилы, и ищите где сопротивление секции значительно отличается. Таким способом можно найти поломку и отремонтировать ее, прилагая меньше усилий.
Старые советские гирлянды на елку (без коробки) в этом плане более удобные, т.к. в них все лампы вкручиваются в патроны, и определить, какая лампочка не работает можно без паяльника и омметра методом исключения – взяв рабочий источник света и поочередно вкручивая его во все патроны. Другой же метод ремонта – с помощью тестера замерить сопротивление каждой лампы, пока не найдете перегоревшую.
Пример ремонта еще одной непростой неисправности:
Почему советская электрогирлянда не работает и как ее самому отремонтировать?
Еще один способ, починить сломанную элекрогирлянду – проверить целостность общего провода. На плате с одной из сторон Вы увидите 5 припаянных проводков: 4 для свечения каждого из цветов и один общий. Вот если оборвался общий провод, его нужно просто подпаять.
Помимо лампочки причина того, что в гирлянде не горит один или несколько цветов может заключаться в обрыве провода, ответственного как раз за определенный цвет. Это проблема чаще всего возникает, если в доме есть кошки либо собаки, которые играясь перегрызают проводки. В этом случае нужно найти место повреждения, заново скрутить токоведущие жилы и заизолировать их. Не помешает после этого обеспечить защиту проводов от домашних животных.
Самостоятельное изготовление подсветки
Как сделать подсветку гардины самостоятельно? Для выполнения работы нужно:
- выбрать светодиодную ленту;
- подобрать дополнительное оборудование, необходимое для работы ленты;
- произвести монтаж LED-ленты и иного электрооборудования.
Как выбрать ленту для организации подсветки гардин
При выборе светодиодной ленты требуется учитывать:
- цвет светодиодов. Производителями изготавливаются:
- однотонные LED-ленты белого цвета (фото далее). Основное преимущество заключается в возможности достижения не только декоративного эффекта, но и организации дополнительного освещения оконного проема;
- однотонные цветные ленты. Выпускаются красные, желтые, синие, зеленые, фиолетовые и так далее. При выборе определенного цвета необходимо отталкиваться от существующей отделки помещения. Лента должна дополнять дизайн комнаты, а не выделяться отдельным ярким пятном;
LED-ленты с диодами одного цвета
многоцветные ленты. Основное преимущество заключается в возможности самостоятельного выбора цветового режима в соответствии с настроением, выполняемыми работами и так далее.
Многоцветными лентами можно дополнительно оформить натяжной потолок с нишей для штор, что позволит достичь максимальной эффектности;
LED-лента с разноцветными светодиодами
- яркость освещения. Параметр зависит:
от размеров установленных светодиодов. Подсветка карниза для штор и натяжного потолка, как правило, выполняется диодами размера 3,5Х2,8 мм, что позволяет достичь яркости в 5 люменов;
Наиболее популярные размеры светодиодов на ленте
от количества диодов на 1 м ленты;
Разнообразие лент в зависимости от количества светодиодов
- уровень защиты электрооборудования от влаги. Для подсветки гардины в комнате или на кухне достаточно ленты с минимальным уровнем защиты (маркировка IP20).
Все параметры, имеющие существенное значение при выборе LED-ленты, указываются в маркировке.
Стандартная маркировка светодиодной ленты
Выбор дополнительного оборудования
Для корректной работы LED-ленты потребуются:
блок питания, который подбирается в зависимости от мощности электрооборудования и рабочего напряжения. Для самостоятельного определения мощности оборудования можно воспользоваться следующей формулой:
Мощность блока питания = Мощность 1 м светодиодной ленты * Длину ленты * 1,25 (минимальный уровень запаса)
Оборудование для подключения ленты
контроллер. Если подсветка гардины своими руками обустраивается при помощи многоцветной ленты, то для управления режимами работы требуется дополнительное оборудование – контроллер, который может иметь ручное или дистанционное управление.
При выборе устройства учитываются такие факторы, как способ управления и количество доступных режимов работы.
Контроллер с дистанционным управлением
Схема монтажа
Схема установки LED-ленты:
- подготовка (сборка) светильника. Светодиодная лента нарезается в соответствии с заданными параметрами, соединяется между собой методом пайки (наиболее безопасный способ) или соединительными клипсами, подключаются блок питания и контроллер (при необходимости);
Последовательность подключения оборудования
- крепление светодиодной ленты. Если монтаж производится в алюминиевый профиль или гипсокартонный короб, то лента может быть закреплена на клеевое основание. Если лента фиксируется непосредственно к карнизу, стене или потолку, то целесообразнее использовать специальные крепежи;
Монтаж светодиодной ленты на крепежные клипсы
- фиксация блока питания и контроллера.
Подробнее о процессе организации подсветки можно посмотреть на видео.
» alt=»»>
После полного монтажа всех элементов подсветки производится пробный запуск и проверка работоспособности. При необходимости вносятся соответствующие коррективы.
Повреждение светодиода
Если контакты проводов в порядке и вы пропустили один из диодов, как проверить, исправен ли он? И самое главное, как найти его среди всей серии лампочек?
Первым делом отключите гирлянду от розетки. Начнем с последнего диода. Кабель питания идет прямо от блока управления.
К этой же ножке припаивается отходящий проводник. Переходим к следующей ветке светового канала. Также необходимо проверить диод между двумя его проводами питания (вход-выход).

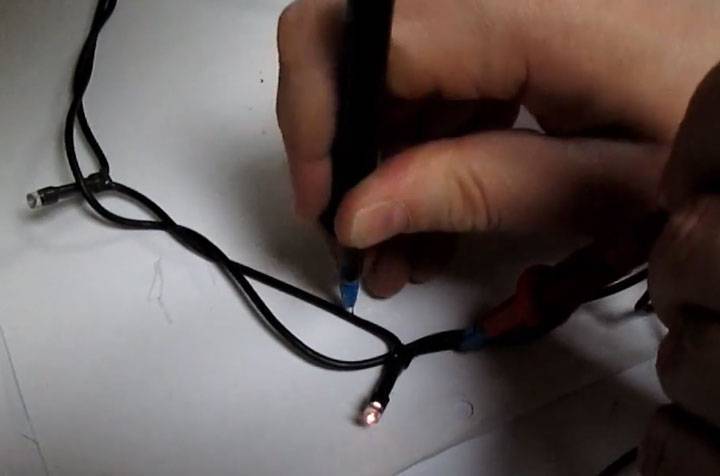

Вам понадобится мультиметр и его щупы, несколько модернизированные.
Плотно наденьте тонкие иглы на кончики щупов тестера так, чтобы их кончик выступал максимум на 5-8 мм.
Оберните все сверху плотным слоем изоленты.
Поскольку светодиоды припаяны, просто вытащить их из колбы, как в обычных гирляндах, не получится.
Поэтому вам нужно будет проткнуть изоляцию проводов, чтобы добраться до медных проводов проводов. Переключите мультиметр в режим проверки целостности диодов.
И начинаешь последовательно пробивать провода питания возле каждого подозрительного диода.
Если у вас гирлянда не 220В, а 12В или 24В, которая подключается таким блоком питания:
тогда должен загореться светодиод исправной батареи мультиметра.
Если это подсветка 220В, проверьте показания мультиметра.
На рабочих элементах они будут примерно одинаковы, а вот неисправный покажет обрыв цепи.
Метод, конечно, варварский и вредный для изоляции, но он работает достаточно. Правда, уличные гирлянды после таких проколов на улице лучше не использовать.
«Формы светодиодных гирлянд»
Гирлянда плей-лайт — лишнее подтверждение тому, что истинная красоты таится в простоте. Ваш дом или квартиру можно преобразить с помощью самой простой формы, этакой шторы или ширмы, коей можно увенчивать все, что угодно.
«Дождь»

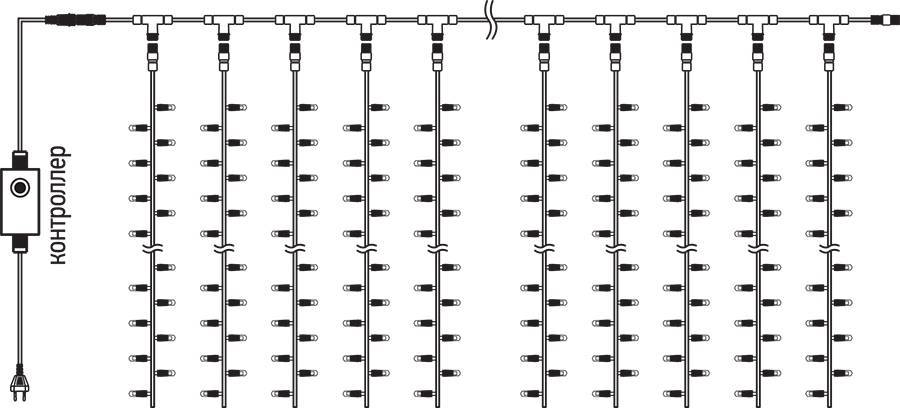

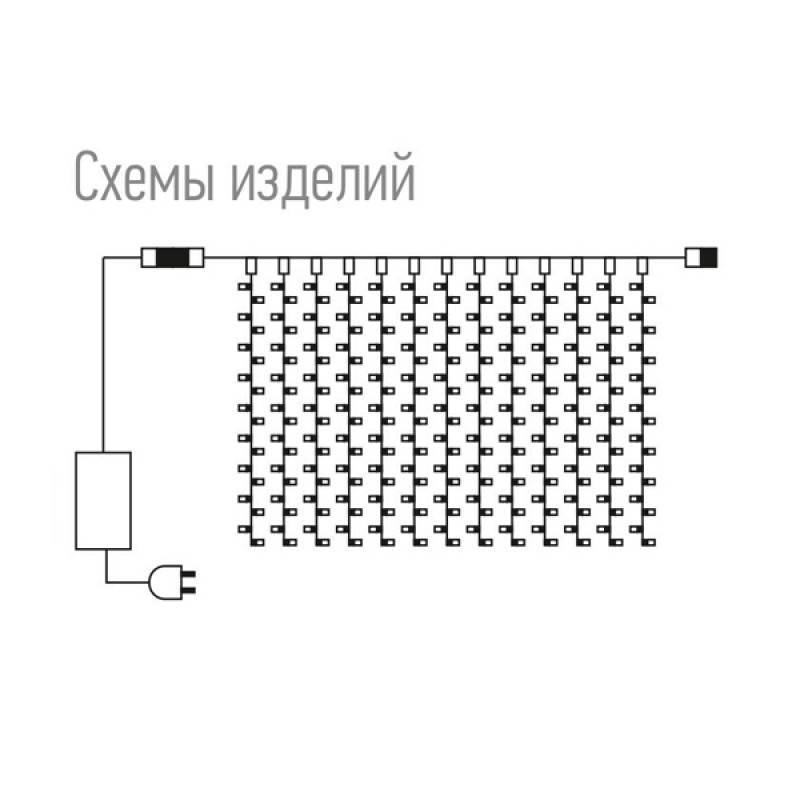

Гирлянда «дождь» — это самый типичный представитель светодиодных занавесов. Его отличие от остальных заключается в равной длине светящихся шнуров, благодаря чему ширма выглядит монолитной. Именно эти гирлянды имитируют водопады или журчание воды – ведь этого так легко добиться, реализовав программу, при которой мерцающие огоньки будут словно сбегать сверху донизу, повторяя ритмику течения струй.
Стандартная длина основного шнура – несколько метров, обычно 2-3. А вот длина вертикальных шнуров может быть различной – от 1,5 до 10 метров. В каждой нити, таким образом, находится в среднем от 350 до 2500 светодиодов – представьте, какую большую площадь с их помощью можно оформить!
Светодиодная гирлянда дождь для размещения на улице, как правило, имеет черные шнуры, которые лучше всего сливаются с окружающей средой. Интерьерные же варианты плей-лайт более разнообразны – черные, белые, прозрачные и темно-зеленые шнуры, идеально подходящие для оформления новогодней ёлочки.
В магазинах вы найдете гирлянды на любой вкус и сможете подобрать те, чьи оттенки вам наиболее комфортны. Помимо традиционных синего, зеленого, желтого, красного и розового, у вас есть приятная возможность выбрать подходящий белый – из теплого или холодного спектра.
«Бахрома»
Казалось бы, светодиодная гирлянда бахрома имеет столь незначительное отличие от «дождя», но выглядит при этом совсем иначе. Она состоит из нитей разной длины – следовательно, на выходе получается ярко выраженная неровность краев и разное количество светодиодов на нити. Заметьте, что все отдельные нити являются несъемными.
«Бахрома», как и любые play light или ёлочные гирлянды имеет возможность последовательного соединения, благодаря чему можно охватить любую площадь. Даже самые простые световые алгоритмы на гирлянде «бахроме» выглядят отлично – статичное горение делает ее похожей на застывшие маленькие сосульки. Великолепно смотрятся и специальные наконечники – нижнюю кромку светодиодного плей лайта можно увенчать звездочками или снежинками.
«Тающие сосульки»
Светодиодные гирлянды в виде тающих сосулек не зря снискали широкую популярность – выглядят такие объекты очень интересно! В основе находится не привычный шнур с лампочками, а прозрачный стержень, внутри которого расположены светодиоды, «капельки» света в них будто скатываются вниз по стержню. Светодиоды в этих гирляндах бывают двух расцветок – синие и белые, как настоящие конусы из замерзшей воды.
Трубочки бывают разного размера и формата, от совсем тоненьких до внушительных размеров. В одной гирлянде, как правило, 5-10 трубочек, расстояние между сосульками также варьируется, их длина – от нескольких десятков сантиметров до метра. Ими украшают балконы, наружную сторону подоконников, окна и перилла на верандах. В пределах квартиры особенно интересно сосульки смотрятся на зеркалах и шторах, также можно украсить светодиодным плей лайтом входную дверь в квартиру.
Если перестала работать одноцветная LED-лента
Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:
- Не включается.
- Светит, но тускло.
- Мерцает.
- Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.
1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки
При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения. Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания
С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки
Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.
Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.
2) Тусклое свечение светодиодов может проявляться по одной из двух причин:
- Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
- Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.
3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.
4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.
В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.
Проблемы и их решения
Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.
Плохое качество пайки
Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.
Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.
Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.
Повреждение светодиода
Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.
Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.
Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.
Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.
Хаотичное мерцание
Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.
Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.
Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.
Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.
Нет света на одном из участков
Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:
- Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
- Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.
Тусклое освещение
Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.
Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.
Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.
Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.
Разбитые лампы
Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.
Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.
Гирлянда тускло светит
Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.
Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.
Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.
В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?
Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.
почему тускло светит елочная гирлянда
почему тускло светит елочная гирлянда
По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.
Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.
После чего изолируете место пайки термоусадкой.
Гирлянды советского образца
Гирлянды, выпущенные в советские времена, отличаются надежностью. Еще одна их особенность — их можно отремонтировать, в то время как далеко не все изделия китайского производства поддаются ремонту. Современные приборы и инструменты позволяют выявить неисправность и произвести ремонтные работы.
Необходимый набор инструментов и материалов:
- паяльник;
- отвертка-индикатор;
- изоляционный материал;
- пассатижи.
В гирлянде используется последовательная схема подключения. Иными словами, если перегорает одна лампочка, вся система перестает функционировать.
Проверяем лампы на целостность. Если источники света не повреждены, проверяем, как они ввинчены в патроны. В случае надобности докручиваем лампу в патрон до конца.
Если описанные выше действия не дали положительного результата, берем отвертку-индикатор и разыскиваем участок прерывания контакта в проводнике. Разорванный контакт не обязательно находится в проводе, поэтому проверяем и патрон. Если проблема в нарушенном контакте, восстанавливаем его функциональность с помощью паяльника. При необходимости соединяем проводники напрямую.
Схема светодиодной гирлянды
Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.
При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.
Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.
Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.
Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.
Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.
Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.
При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.
Схема и устройство гирлянды
Внешне это набор лампочек разного или одного цвета, закреплённых на длинном проводе, который подведён к блоку питания. Он есть основной элемент управления украшением (включает и выключает его, меняет режимы свечения).
На внешней стороне коробочки на английском языке указаны все возможные режимы подсветок. Их можно менять нажатием одной кнопки.

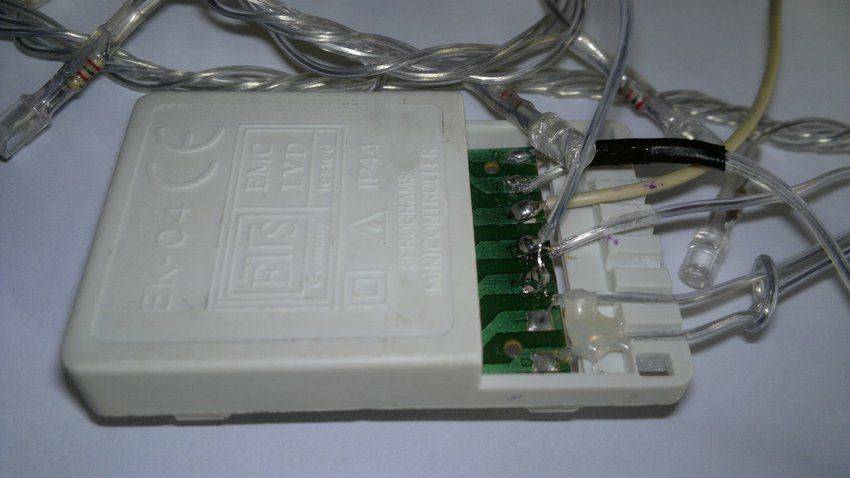

Если вскрыть блок питания с помощью тонкой отвертки, кончиком ножа или просто нажатием руки, то внутри увидим провода, припаянные к плате. Самый объёмный в сечении — питающий провод. Он подаёт напряжение на всю гирлянду от сети. Дополнительно с платой соединены:
- резисторы;
- контроллер, создающий световые эффекты;
- диодные мосты;
- конденсатор;
- тиристоры для каждого канала елочного украшения.
Схема
Чаще всего элементы припаяны к плате. Но бывает и так, что сидят на клею. Особенно если изделие дешевого китайского производства.
Как провести ремонт светодиодной гирлянды своими руками
Довольно часто возникает ситуация, что еще прошлой зимой устройство было совершенно исправно, а теперь не работает как нужно, например, светодиодная гирлянда тускло горит или не включается вообще. Также нередки случаи, когда не горит один цвет светодиодной гирлянды из нескольких. Заняться ремонтом и привести в рабочее состояние устройство вполне возможно собственными силами. Для успешного решения проблемы необходимо иметь представление какие именно поломки встречаются чаще всего, а также возможные способы того, как отремонтировать светодиодную гирлянду в том или ином случае.
Как починить светодиодную гирлянду: не горит отдельный участок
Самая распространенная поломка заключается в том, что один или два цвета гирлянды не светятся. Бывает, что не работает целый участок. Начинать ремонт светодиодной елочной гирлянды в этом случае стоит с разбора блока управления с целью убедиться, что все контакты надежно закреплены на плате и обрыв провода не стал причиной неисправности. Если же вы обнаружили, что проблема скрывается именно в этом месте, оторвавшийся контакт необходимо закрепить. Подробнее узнать об этой процедуре вы можете из видео как отремонтировать светодиодную гирлянду, расположенном ниже.
Если же в блоке управления причина поломки обнаружена не была, это свидетельствует о том, что она скрывается в общем проводе. Дело в том, что для светодиодных гирлянд, в отличие от обычных, применяют параллельное соединение, что исключает вероятность неисправности гирлянды из-за перегорания одного элемента. Поэтому ваша задача – проверить общий провод на наличие повреждений, прокусов и т. д.
Как провести ремонт светодиодной гирлянды, если она полностью неисправна
Если при подключении питания светодиодная гирлянда не горит, проблема также может быть устранена своими руками. Светодиодная гирлянда требует стандартного осмотра на предмет наличия повреждений сетевого шнура и блока питания. Убедитесь, что все контакты надежно присоединены к микросхеме и к плате. Если все соединения в порядке, вероятнее всего, перегорела сама плата.
На этом этапе необходимо принять решение: стоит ли заниматься починкой гирлянды или же проще будет купить новую. Конечно, если речь идет о недорогой китайской гирлянде, проще будет ее заменить. В случае принятия решения в пользу починки старой используйте предоставленные советы.
Блок управления можно заменить на стартер от люминесцентной лампы. В зависимости от того насколько мощным он будет (127 или же 220 Вольт), светодиоды будут мигать с разной скоростью.
Начинать стоит с проверки того, как именно подключены светодиоды в данной гирлянде. Здесь вас должны интересовать как соединены между собой крайние элементы групп. Если соединение выполнено при помощи анодов, вам придется поискать в интернете схему новогодней гирлянды на светодиодах и внести некоторые изменения, чтобы соединить крайние элементы катодами. Это обусловлено тем, что для нормальной работы гирлянды через стартер, необходим 5-ваттный резистор, который будет подавать напряжение на анод с необходимым сопротивлением. Помимо этого, вам необходимо включить диоды в цепь таким образом, чтобы они могли пропускать через себя обратный ток из сети.
Вышедшую из строя елочную гирлянду под силу отремонтировать самостоятельно
Самостоятельно разобраться в схеме светодиодной гирлянды и починить ее – дело достаточно хлопотное. Поэтому зачастую купить новую будет гораздо проще.
Замена отдельных элементов светодиодной гирлянды
В случае необходимости заменить отдельный светодиод, который вышел из строя, это можно сделать достаточно просто. Нужно лишь отключить гирлянду от питания, чтобы избежать удара током, выпаять перегоревший элемент и установить на его место новый. Главное в этом – соблюсти полярность.
Особо стоит отметить способы ремонта таких гирлянд, как дюралайт. Иногда приходится сталкиваться с таким явлением, как неисправность отдельного его участка. Но здесь решение простое: необходимо обнаружить проблемный участок (вы можете сделать это визуально или при помощи тестера), а затем просто вырезать его, используя в качестве ориентира специальные метки, которые делает производитель. Неработающую часть можно выкинуть, а исправные объединить при помощи специального соединителя.
Зачастую причиной поломки становятся животные, которые могут перегрызать провода устройства
Варианты карнизов для подсветки потолка
Карнизом называют любое приспособление, позволяющее скрытно установить освещение потолка. Различают 2 основных способа решения этой задачи. Собственно карниз – конструкция, закрепляемая на потолке или на стене. При этом она образует техническую нишу, в которой размещают светильники или светодиодную ленту. Между карнизом и потолком остается определенной ширины зазор, необходимый для прохождения света. Карнизы могут быть самыми разными: деревянными¸ пластиковыми, струнными, металлическими. Материал выбирают с учетом стиля комнаты, удобства и технических параметров системы освещения.
Источники света располагают на закрывающейся обратной стороне устройства. Минимальная дистанция от потолка составляет 5 см, от стены – 10 см.
Ниша в потолке появляется при определенном способе монтажа гипсокартонной конструкции. Обязательное условие – наличие хотя бы двух уровней у потолка. Способов организации ниши множество. Чаще все прибегают к установке короба, который монтируют так, чтобы между ним и базовым потолком оставался зазор для прохождения света. Такой вариант эффектней, так как позволяет действительно скрыть светильники и добиться более равномерного освещения.
Ниша занимает больше места: минимум 10 см ширины и 15 см высоты. Если монтируют довольно мощные лампы, то ширину приходится увеличивать, чтобы обеспечить достаточное охлаждение. Но при этом можно самым разным образом располагать светильники с тем, чтобы получить различные световые эффекты.
Что мы получим в итоге
Гирлянда, которую мы будем делать, состоит из адресных светодиодов. От обычных данные диоды отличаются наличием логического контакта, через который осуществляется управление цветом и яркостью свечения.
Соответственно, для управления такой гирляндой нужны “мозги”. Плата управления будет несколько раз в секунду отправлять разные сигналы на каждый диод, что позволит получить красивые динамические эффекты и анимацию.
Если обычная гирлянда просто включает диоды по расписанию или может максимум выдавать эффект снегопада, то у нас получится сделать бегущую строку с текстом и более 20 эффектов. Каждый режим свечения будет настраиваемым с возможностью менять большинство параметров.
