Как проводить измерения электронным тестером (мультиметром)

Как выставить нужный режим

С помощью мультиметра можно найти:

• сопротивление участка цепи и отдельных элементов;
• силу и напряжение тока;
• ёмкость конденсатора;
• индуктивность катушки;
• температуру.

Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети. Если характер тока неизвестен, то можно воспользоваться индикаторной отверткой:

• если индикатор не горит ни на каком контакте, — ток постоянный;
• при переменном токе свечение в отвертке появляется на фазе.

Режимы работы современного мультиметра (тестера)

Далее нужно выбрать сектор для искомой характеристики. Стандартные обозначения:

• ACV или V ~ — напряжение переменного тока;
• DCV или V — — напряжение постоянного тока;
• DCA — сила постоянного тока;
• Ω — сопротивление;
• hFE — усиление транзистора;
• знак «диод» — режим проверки диодов.

Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.

Как использовать мультиметр в автомобиле

Часто мультиметр используют и при ремонте и обслуживании автомобилей и другой техники. Оно и понятно, электрики там полно. К тому же мультиметр компактен, его можно использовать как иконтрольную лампу Что здесь измеряем с помощью мультиметра? Это исправность генераторов, стартеров, аккумуляторных батарей. Здесь мы получаем данные о напряжении и силе тока. Кроме того, проверяется и система зажигания. С этой целью прозваниваются свечи, сопротивления изоляторов, катушки зажигания.

Проводка на предмет ее обрыва или же короткого замыкания проверяется в уже знакомом нам режиме прозвонки. Так же, можно установить, целостность спирали в лампе накаливания, не вытаскивая лампы из блока фары. Для этого разъединяем разъем питания фары и измеряем все показатели. Это очень удобно, если для того что бы достать фару, нужно долго ковыряться. Для таких измерений подойдет любой мультиметр. Однако промышленность выпускает и специальные автомобильные тестеры, как, например, такой:

Самая часто встречающаяся проблема среди автомобилистов — это исправность аккумулятора. Например, зимой эти болезни очень явно обозначаются, особенно, если автомобиль стоит на улице. С помощью мультиметра можно оперативно оценить степень разряда аккумуляторной батареи. Все операции проводим перед пуском двигателя. Мультиметр выставляем в режим изменения постоянного тока (DC):

Зная, что напряжение на клеммах полностью заряженной, исправной батареи равно 12,8 — 13 вольт, мы измерив напряжение, можем приблизительно узнать степень разряда аккумулятора, не снимая его с автомобиля. Для этого нужно щупы мультиметра поднести к клеммам аккумулятора и считать показания:

• напряжение 12,6 вольт говорит о 75% заряда батареи;
• напряжение 12,2 вольта говорит о 50% заряда;
• напряжение 12 вольт указывает примерно на 25 % оставшегося заряда;
• менее 12 вольт — аккумулятор полностью разряжен.

Можно например, проверить работоспособность автомобильного аккумулятора при покупке — мало ли что. В видеоролике наглядно показано, как это делается:

Автомобилистам необходимо иметь в бардачке такой прибор хотя бы ради аккумулятора. При этом следует помнить, что на величину напряжения, которое на клеммах могут влиять подключенная к аккумуляторной батарее электроника автомобиля и температура окружающей среды. Как известно, при сильных морозах величина напряжения на клеммах понижается — ведь аккумулятор — это химический источник тока. В общем, научиться работать с мультиметром нисколько несложно, а имея под руками такой прибор, вам не нужно для диагностики вашего оборудования приглашать мастера, а самому быстро оценить ситуацию.

Как пользоваться мультиметром

Применение тестера не требует специальных навыков, для работы достаточно подсоединить щупы и установить требуемый алгоритм работы. Конструкция мультиметров унифицирована, информация об особенностях эксплуатации указывается производителем в инструкции. Количество измеряемых параметров зависит от производителя, переключение между режимами постоянного и переменного тока производится кнопкой или поворотной шайбой.

Потенциал (напряжение)

Для определения напряжения необходимо выбрать режим (постоянный или переменный ток) и установить максимальное значение измерения. Затем необходимо установить щупы в разъемы и приложить к контактам (например, штырям аккумулятора или выводам в бытовой розетке). На дисплее отобразится значение напряжения, знак минус указывает на ошибочную полярность при коммутации щупов. При наличии функции записи данных можно сохранить параметр в памяти, нажав на клавишу с пометкой Hold.

Для определения напряжения выбирают режим и максимальное значение измерений.

Сила тока (постоянная и переменная)

Замер предусматривает включение тестера по последовательной схеме в цепь, находящуюся под напряжением. Предел измерения бытовых приборов составляет 10 А, профессиональные модели могут определять силу тока до 50 А и выше.

Сопротивление

Для проверки номинала резистора следует выбрать режим замера сопротивления (доступно несколько положений с разной верхней границей), а затем приложить наконечники щупов к выводам. При отсутствии сопротивления на дисплее отобразится число 1. Для повышения точности рекомендуется провести 2–3 замера с определением среднего значения. Прибор позволяет узнать сопротивление обмоток или участка цепи.

Измерение транзисторов

Прибор позволяет проверить коэффициент усиления транзисторов, которые устанавливают в отдельную колодку с маркировкой NPN и PNP. Регулятор режима должен находиться в положении hFE. Для проверки диодов необходимо выбрать соответствующий алгоритм и подсоединить щупы к выводам. На дисплее мультиметра отобразится коэффициент передачи, являющийся косвенным признаком исправности.

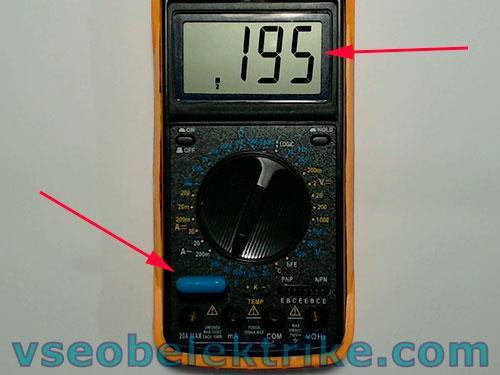

Мультиметр измеряет коэффициент усиления транзисторов.

Емкость конденсатора

Для тестирования необходимо:

1. Разрядить конденсатор с помощью отрезка провода с оголенными наконечниками или приспособления, состоящего из автомобильной лампы накаливания, рассчитанной на напряжение 12 В, и припаянных кабелей. Устройство позволяет безопасно разрядить конденсаторы с любой емкостью.
2. Выбрать режим работы hFE (имеется на части приборов), а затем подключить конденсатор к разъемам с маркировкой Cx. На дисплее отобразится значение емкости в соответствии с выбранной шкалой (в микрофарадах мкФ или в пикофарадах пкФ).

Проверка емкости конденсатора не позволяет определить исправность элемента, поскольку мультиметр не показывает значение сопротивления ESR. Параметр позволяет оценить активные потери при включении конденсатора в цепь переменного тока. Значение ESR должно соответствовать табличному с учетом допуска.

Прозвонка

Для проверки целостности кабеля или части электрической цепи необходимо:

1. Установить щупы в разъемы на корпусе прибора.
2. Перевести переключатель в режим прозвона (индикатор в виде значка диода и звукового сигнализатора расположен в нижней части шкалы).
3. Обесточить тестируемую электропроводку и убедиться в отсутствии напряжения тестером или индикаторной отверткой.
4. Подсоединить наконечники щупов к концам проверяемой цепи, сигнал зуммера указывает на отсутствие разрывов. Для тестирования протяженной цепи могут понадобиться удлинительные кабели. Если сигнал отсутствует или прерывается, то требуется дополнительная проверка проводки.

Прозвонка проводится для проверки целостности кабеля.

Измерение температуры

Для определения температуры в комплект входит термопара с парой проводов, оснащенных штекерами для коммутации к тестеру. При нагреве зоны спая разных металлов формируется электрический потенциал. Микропроцессор пересчитывает силу тока и отображает температуру среды (с допустимой погрешностью). Для проверки работоспособности необходимо приложить термопару к руке, а затем выставить селектор мультиметра в положение Temp. На экране должно отобразиться значение в пределах +36°…+37°С. Стандартная термопара рассчитана на замер температуры от -40°С до +1370°С.

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

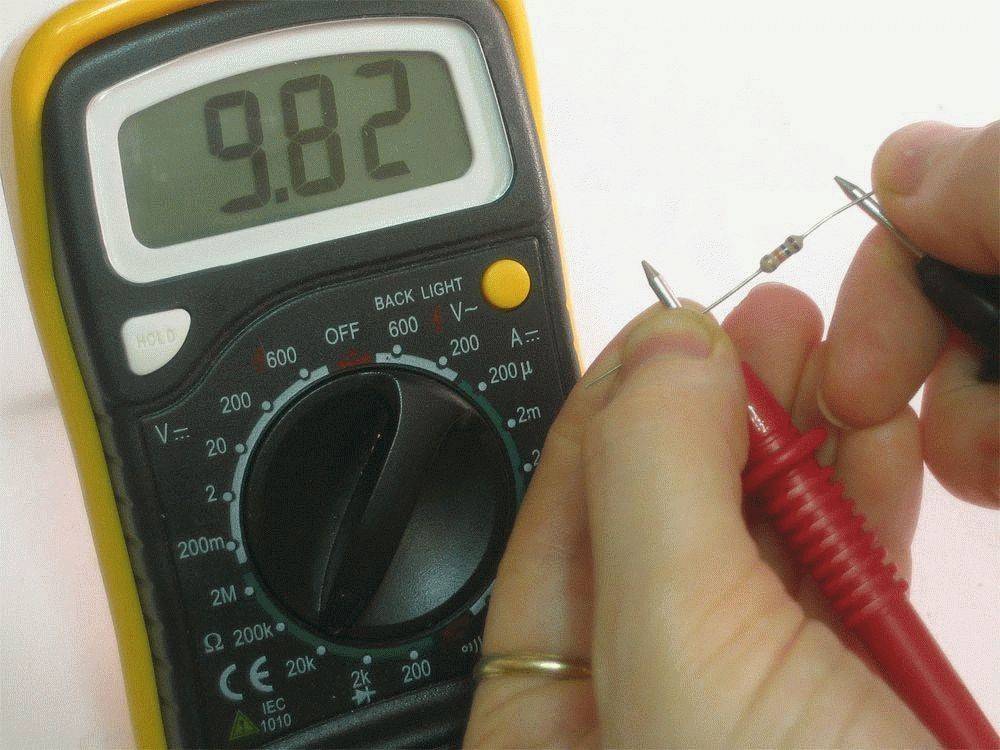

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Правила проведения измерений

Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:

• Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
• Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.

Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд

Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
Нужно внимательно относиться к проведению измерений

Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.

Соблюдение правил обязательно для правильного проведения процедуры измерения.

Принцип действия

Работа любого тестера построена на принципах измерения величин. К тому же, она строится в соответствии с законом «Ома».

Вам это будет интересно Проверка резистора мультиметром

Есть ряд принципов использования тестера при разных видах замеров:

• Прямые измерения. Производятся за счет непосредственного соединения щупов с объектом. На приборе отразится результат.
• Косвенные измерения. Происходят путем совершения нескольких последовательных действий. При этом искомый показатель — расчетная величина.
• Неэлектрические величины. Дополнительные показатели, расчет которых производится за счет особых датчиков, установленных в приборе.

У аналогового тестера присутствует измерительная головка, которая подключается к 2 точкам электрической схемы. Таким образом происходит измерение напряжения. Для измерения тока, в схему параллельно включается измерительное напряжение.

Работают в перчатках

Чтобы измерить сопротивление, на него подается ток.

Работа цифрового тестера строится на АЦП. В нем происходит сравнение входного сигнала с опорным. Измерение напряжения происходит напрямую. Измерение тока производится в соответствии с падением напряжения на внутренних резисторах. Измерение сопротивления — по показателям резистора относительно фиксированного тока.

Принципами определяются и характеристики прибора:

• простым моделям присуща разрядность 2,5 и погрешность 10%;
• средним — 3,5 и 1% соответственно;
• хорошим — 4,5 и 0,1%;
• профессиональным — свыше 5 и не более 0,01% соответственно.

В автомобилях тоже измеряют электрические параметры

На какие характеристики обращать внимание при выборе

Мультиметр всегда выбирается в соответствии с будущими условиями его применения и критериями к точности, многообразию измерений. Для бытовых нужд подойдет прибор с минимальной функциональной заряженностью, недорогой, компактный и легкий. Такое устройство позволит быстро измерить один из базовых параметров электрической цепи, проверить ее целостность.

Для профессионального применения потребуется прибор, точно соответствующий будущим условиям работы. Например, искробезопасный, отвечающий требованиям электробезопасности. Людям, занимающимся ремонтом сложной электронной или компьютерной техники, понадобится мультиметр в формате осциллографа.

В любом случае, сегодня рынок готов предложить большой выбор моделей, среди которых отыщется экземпляр с оптимальным набором характеристик. Главное, не стараться экономить из последних сил. Рекомендуется покупать изделия известных производителей, предварительно внимательно изучив отзывы об их работе и общем удобстве использования.

Ошибка №3 – Измерение без отключения из розетки

Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).

То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют

Однако здесь есть один подвох

Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе

Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.

И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!

Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.

Как измерять: подробная инструкция

Индустрия электротехнических приборов выпускает модели тестеров с различными интерфейсами. Изготовители описывают, как пользоваться мультиметром в подробной инструкции. Но зачастую, особенно в комплектации дешевых товаров, инструкция отсутствует или напечатана на английском языке. Несмотря на некоторые отличия, проведение измерений в разных устройствах производится по общим принципам.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь, то есть последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если возможно подключить провода к разборным разъемам. В противном случае потребуется изготовить какое-либо приспособление. Удобно использовать обычный электрический провод с вилкой на одном конце и двойной розеткой на другом.

Важно правильно разнести провода: фазу на контакт одной розетки, 0 — другой, а между оставшимися контактами установить перемычку. Для определения силы тока к первой розетке подключают нагрузку, ко второй — тестер

Цепь замыкается, и на экране мультиметра появляется искомое значение.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Прозвон

Чтобы определить целостность цепи и предохранителей, производится прозвонка проводов:

• Первый шаг — установить переключатель в режим измерения сопротивления на минимальный диапазон.
• Второй — подключить щупы к прибору и концам участка провода или шнура.

Если участок целый, раздастся звуковой сигнал. На экране появится значение сопротивления, близкое к 0.

Прозвонка провода

Когда звука нет, а цифры «скачут» — напряжение отсутствует, а цепь разомкнута.

Прозвонка напряжения и заземления источника тока

Установить регулятор в позицию измерения переменного напряжения. Нулевую и фазную клемму вставить в гнезда розетки. На дисплее должны появиться эталонные 220 В, возможно с небольшим отклонением.

Прозвонка розетки

Затем оставить один контакт в гнезде розетки, а второй присоединить к заземлению розетки.

Если между фазой и землей есть потенциал, то все в порядке — заземление работает.

Емкость конденсатора

Перед замерами конденсатор необходимо разрядить, чтобы не повредить мультиметр. Для этого замкнуть выводы отверткой с изолированной ручкой между собой.

Порядок измерения емкости:

1. Установить переключателем режим Fcx.
2. В специальное гнездо вставить выводы конденсатора или приложить в ним наконечники щупов.
3. Снять значение прибора, указанное в Фарадах.

Определение емкости

Если в конденсаторе обрыв, сопротивление будет бесконечным. При пробое оно меньше номинального кратно величине пробоя.

Температура

Если мультиметр поддерживает функцию измерения высоких температур, изготовители комплектуют прибор термопарой. Она представляет собой цепь из разнородных проводников, между контактами которых при разнице температур возникает электрический потенциал.

Как определить величину дистанционно:

1. Установить переключатель на режим измерения температуры (обозначение шкалы TEMP °С).
2. Подключить термопару, соблюдая полярность, к входу мультиметра.
3. Конец термопары максимально приблизить к нагретому объекту.

Экран покажет температуру среды в градусах Цельсия или по Фаренгейту в зависимости от выбранных единиц.

Измерение температуры нагретого предмета с помощью термопары

Если полярность не соблюдена, температура будет падать.

Прозвонка целостности проводов и измерения сопротивления

Прозвонка цепей и измерения сопротивления делаются только на обесточенных линиях, при снятом напряжении. Примеры такой необходимости в бытовой обстановке бывают различны, для контроля можно прозвонить тэн нагревательного котла, спираль утюга или матовой лампочки, когда не видно визуально целостности спирали, и в других случаях.

Положение щупов в этих режимах — «СОМ» и «VΩmA». Чтобы проверить целостность проводника, нужно выполнить следующие действия:

• Переключатель устанавливают на символ диода или зуммера, на цифровом мультиметре будет отображаться «1».
• Контакты щупов подключаются к концам цепи. Если цепь целая, в идеальном случае на дисплее появятся «000». Провода, спираль лампы, тэны имеют сопротивление, поэтому на индикаторе могут отображаться различные значения «003…..008» и более, в зависимости от сопротивления цепи. В любом случае это указывает на целостность цепи.

Для точного измерения величины сопротивления резисторов, катушек и других элементов устанавливается необходимый предел. На фото показано, как подключать щупы, и установленный предел 20 кОм при измерении сопротивления резистора 9,8 кОм. Когда показания на дисплее не меняются, остается «1», надо увеличить пределы измерений. На стрелочных приборах и показания снимаются с соответствующей шкалы — Ω или кΩ. Как пользоваться тестером или мультиметром, может разобраться любой человек, знающий основы электротехники на уровне школьных курсов физики.

На некоторых приборах бывают опции измерения температуры с разъемом, куда подключается провод с датчиком, и переключатель устанавливается в соответствующее положение. Основные режимы для начинающих электриков и потребителей на бытовом уровне рассмотрены. Более сложные приборы имеют функции проверки транзисторов, микросхем, конденсаторов, которые больше необходимы для профессионального электрика и требуют детального рассмотрения в отдельной статье.

голоса

Рейтинг статьи

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Инструкция по эксплуатации

Ответ на вопрос «как пользоваться мультиметром» не сложен. Нужно подключить щупы к прибору, выбрать поворотным регулятором тип измерений и провести их, касаясь чувствительными стержнями интересующих мест электронной схемы, или клемм источника питания. Главное, не забыть установить батарейки в сам пробник.

Разъемы и пределы по силе тока

У мультиметров DT-832, на корпусе, размещены два разъема для подключения тестирующего щупа и один объединяющий электрическую массу. Разница между первыми двумя в силе измеряемого постоянного тока и наличии защиты. Выбор требуемого, производиться в зависимости от возможных максимальных значений по амперам тестируемой схемы и их соответствие пределам, указанных числами, рядом с разъемом. Для верхнего это 10 А, у расположенного ниже обычно до 500 мА. Если допустимо по пределу тока, рекомендуется использование среднего разъема. Он защищен от превышения характеристики плавким предохранителем, о чем говорит надпись «FUSED» рядом.

При форс-мажорных обстоятельствах, выйдет из строя только сменный блокирующий короткое замыкание элемент, а не сам пробник целиком. Разъем 10 А не имеет такой защиты, и при протекающем токе силой свыше указанной, сгорит уже сам тестер.

Второй щуп не меняет свое положение и всегда остается подключенным к «земле» мультиметра. Разъем обозначается соответствующим электротехническим знаком и надписью «COM». Текст рядом с ним, о 500 В (может быть иным) касается нарушения полярности. Если по настоящей линии пройдет фаза переменного тока или «+» постоянного, с напряжением по вольтам более указанного, — последствия непредсказуемы.

Цветовая дифференциация проводов безразлична, но классически используется черный для земли и красный в отношении тестового.

Соединение измерителя с линией или источником питания

В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Напряжение в вольтах определяют параллельным подключением пробника к цепи, силу постоянного тока — размещая его последовательно перед нагрузкой, и сопротивление непосредственным касанием контактами щупа выводов потребителя.

Положения регулятора

Поворот переключателя указывает цифровому мультиметру DT-832 на необходимый режим работы, пределы измеряемого тока, и желаемую к получению показаний точность. Коротко, их можно продемонстрировать таблицей:

Наименование/изображение	Описание
Группа «DCV», еще обозначаемая знаком «V»	Измерение напряжения постоянного тока от 200 мВ до 1000 В
Группа «ACV», еще помечаемая, как «V~»	Изменение напряжения переменного тока с ограничением в 200 В или до 750 В.
Группа силы тока «A==»	Измерение силы постоянного тока от 2000 мкА до 200 мА. Соединение со схемой мультиметра производиться последовательно, перед нагрузкой.
Положение «10 А»	Измерение силы постоянного тока до 10 А. Используется отдельный, не защищенный предохранителем разъем
Проверка транзисторов «hFE»	Мультиметр показывает коэффициент усиления полупроводникового элемента p-n-p или n-p-n
Сектор проверки диодов и линий	Если линия прохождения тока между щупами цела, мультиметр подаст звуковой сигнал. То же самое касается диодов. К последним становиться применима, и функция определения контактных сторон. Ток будет идти только в случае подключения щупа земли к катоду, а тестового к аноду.
Определение сопротивления. Обычно помечается «Ω» (омега)	Определение сопротивления участка цепи от 200 Ом до 2 МОм.
Сектор «Temp °C» (при наличии)	Специальным щупом можно узнать температуру окружающей его среды. Мультиметр отобразит ее в градусах Цельсия.
Сектор генерации сигнала (при наличии), отмеченный квадратичной волнистой линией	Мультиметр начинает выдавать на щупы прямоугольный импульс с характеристикой частоты 50 Гц и напряжением в 5 В.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.
