Как подключить светодиод к 12В постоянного тока

Включение светодиода через блок питания без резистора

У меня уже несколько лет работает модернизированная под LED настольная лампа. В качестве источника света используется шесть ярких светодиодов, а в качестве источника питания – старое зарядное устройство от мобильного телефона Nokia. Вот моя схема включения светодиода:

Номинальное напряжение диодов – 3,5В, ток – 140мА, мощность — 1Вт.

При выборе внешнего источника питания необходимо ограничение по току. Подключение этих светодиодов к современным зарядным устройствам с напряжением питания 5В 1-2А потребует ограничивающий резистор.

Что бы адаптировать эту схему к зарядному устройству, рассчитанному на 5В, используйте резистор на 10-20Ом мощностью 0,3А.

Если у вас другой источник питания, убедитесь, что в нем есть схема стабилизации тока.

Схема зарядного устройства от мобильного телефона

Блок питания большинства низковольтных бытовых приборов

Подключение через стационарный блок питания

Поскольку мультимедийные системы для авто работают от напряжения 12 В, для их функционирования не нужно использовать более мощные источники питания. Поэтому многие умельцы подключают магнитолу к блоку бесперебойного питания и разным сетевым адаптерам.

Какой выбрать блок питания

Чтобы определить, какой блок питания для автомагнитолы нужен, важно оценить силу выходного тока. Она должна составлять не меньше 5 А

При повышении нагрузок потребление может вырастать до 10-15 А

При повышении нагрузок потребление может вырастать до 10-15 А.

На рынке доступны профессиональные устройства с увеличенным запасом мощности, однако из-за дороговизны они не пользуются спросом. Лучше подобрать простой, но качественный БП с оптимальными рабочими параметрами.

Подключение магнитолы

Собираясь подключить магнитолу через блок компьютера или ноутбука, нужно отрезать базовый разъем устройства, по которому оно подключается к транспортному средству, и выполнить зачистку концов проводов для соединения с сетевым адаптером или источником бесперебойного питания. Проводка оставляется в старых разъемах, после чего выполняется сборка акустической схемой по базовой схеме.

Роль АКБ выполняет источник бесперебойного питания или адаптер с выходным напряжением 12 Вт.

Что это такое

Светодиоды уже давно стали популярными осветительными приборами. Это связано с их отличной энергоэффективностью и большим сроком службы (в сравнении с обычными лампочками). Кроме того, цены продолжают падать по мере увеличения производства данных изделий.

Основные преимущества:

• долговечность – до 10 лет непрерывного свечения;
• прочность – не боятся ударов и вибраций;
• разнообразие – множество типоразмеров и цветов свечения;
• низкое энергопотребление – экономичнее обычной лампочки примерно в 10 раз при схожих характеристиках;
• пожаробезопасность – из-за малого энергопотребления не перегреваются, поэтому не способны привести к пожару.

LED (light emitting diode) – это аббревиатура, обозначающая светоизлучающий диод. Из школьного курса физики известно, что он полярен. Поэтому светодиод не будет работать, если не соблюдается полярность, а также есть вероятность его сгорания(случится пробой). Обратное напряжение пробоя полупроводниковой структуры составляет 4-5 вольт. При этом он все равно может заработать при правильном подключении, однако в нем начнутся деструктивные процессы, что значительно снизит срок службы.

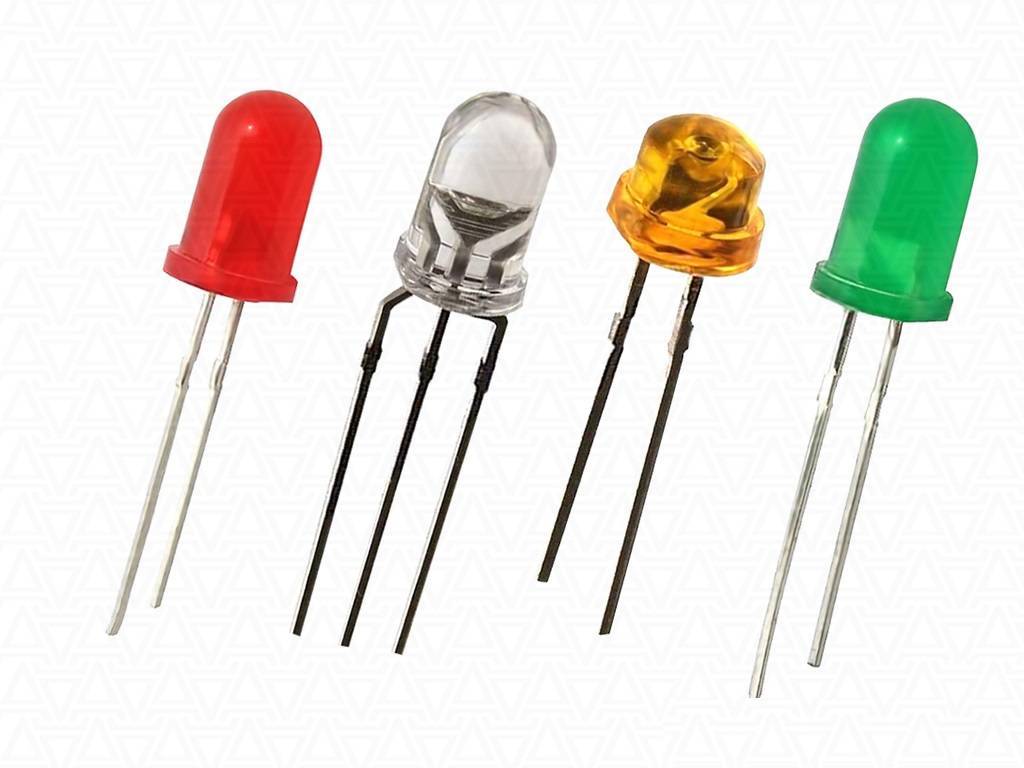

LED элемент крупным планом

Проще говоря, светоизлучающий диод (LED) является полупроводниковым устройством, которое светится при прохождении через него электрического тока. Поскольку свет генерируется в твердом полупроводниковом материале, светодиоды описываются как твердотельные устройства. Термин “твердотельное освещение” отличает эту технологию от других источников, которые используют подогреваемые нити (лампы накаливания и вольфрам-галогеновые), а также газоразрядные (флуоресцентные лампы).

Графический расчёт

В большинстве случаев, пользуются математическими вычислениями, но графический способ более наглядный и в каких-то случаях его применять значительно удобнее.

Для построения графика нужно знать характеристики светящегося элемента: ток и напряжение.
Теперь можно узнать сопротивление резистора по графику:

На нём пунктирной линией показано вычисление для элемента, на работу которого нужно 20мА тока. Далее соединяем точку пересечения пунктирной линии с «кривой ЛЕД», отмеченной голубым цветом, со значением напряжения диода. Линия пересекает шкалу максимального тока, где указано нужное значение.
После этого нужно провести расчёт сопротивления токоограничивающего резистора:
R=U_LED/I_max
Его мощность: P=I2*R

Схемы подключений светодиодной ленты можно посмотреть здесь.

Светодиоды стали незаменимой частью нашей жизни, они стоят в качестве индикаторов на бытовой технике, в виде декоративных светодиодных лент и в составе оптопары в промышленности, а также в качестве более экологичного и экономного освещения. В использовании светодиодов нет ничего сложного, главное — не забывать использовать балластный резистор, благодаря которому ток будет ограниченно поступать на светящиеся элементы, и они не сломаются. Теперь вы знаете, как рассчитать нужное сопротивление резистора, разные способы соединения диодов и для чего их используют.

Как подключить led к 3 или 5 Вольтам

Маломощные светодиоды хорошо функционируют, если их подключить к блоку питания с напряжением 5 и даже 3 вольта. Сопротивление рассчитывается по той же формуле, но резистор заменяется драйвером. В нем теряется меньше вольтажа, в магазине можно купить готовый.

Самый популярный источник питания при изготовлении лент на 5 вольт, которые используются в качестве ночников – зарядные устройства от старых мобильных телефонов. Лампочки следует подключать параллельно (для последовательного соединения требуется 6 вольт).

3 вольта можно получить из батарейки на 1,5 вольт при помощи специальной микросхемы. Она может повышать как ток, так вольтаж. При втором варианте диод необходимо подключить к сопротивлению.

Альтернативный тип подключения

Последовательно-параллельное соединение светодиодов – встречается в прожекторах и других мощных светильниках, работающих как от постоянного, так и от переменного напряжения.

Как видите, матрица поделена на ветки, каждая из которых имеет токоограничивающий резистор. Конкретный экземпляр предназначен для замены штатной лампы плафона в салоне автомобиля. Если один диод выйдет из строя – одна цепь перестанет гореть, а остальные цепочки продолжат свечение.

Если вы не можете определиться, как подключить светодиоды последовательно или параллельно, есть альтернативный вариант — гибридное соединение. С первого взгляда непонятно в чем смысл.

Гибридный вариант принял достоинства от последовательного и параллельного соединения светодиодов. Схема будет работать полностью, даже если один из элементов в цепи перегорит, в тоже время остальные элементы не испытают перегрузки. Напряжение на каждом сегменте будет ограничено светодиодом с наименьшим падением.

Чтобы собрать светильник правильно, а LED работали долго и не перегревались, нужно определиться как подключать светодиоды — последовательно или параллельно. Вы ознакомились с сильными и слабыми сторонами каждого из вариантов. Благодаря полученным знаниям можно выполнить ремонт LED лампы или прожектора.

Главная ошибка

Следует упомянуть популярную ошибку, которая допускается, когда сращивают 2 отрезка. Она заключается в последовательном их подключении. Некоторые думают, что достаточно прямого соединения 2-х концов ленты для получения требуемой длины. Такая коммутация является неправильной, т. к. подключение лент должно быть параллельным.

В практическом отношении данная ошибка приводит к увеличению контурного сопротивления. В конце цепи диоды будут давать крайне тусклый свет либо вовсе никакого. В таком случае на начальные ленточные фрагменты будет идти излишнее электронапряжение. Оно быстро вызывает поломку элементов освещения.

Ещё высокое электронапряжение ведёт к повышению температуры ленты с диодами. Это также нельзя назвать преимуществом. При неправильном соединении 2-х ленточных отрезков они быстро изнашиваются и значительно сокращается время их эксплуатации.

Ошибки при подключении

Светодиоды — это современные, экономичные, надежные радиоэлементы, применяемые для световой индикации. Мы думаем об этом знает каждый и все! Именно исходя из этого опыта, столь высоко желание применить именно светодиоды, для конструирования самых различных электрических схем, как в бытовой электронике, так и для автомобиля. Но здесь возникают определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при этом порой поднимается и до 14 вольт. Само собой здесь всплывает закономерное предположение, что для подключения светодиодов к 12 вольтовой сети машины, необходимо будет понизить напряжение. Именно этой теме, подключению светодиода к бортовой сети автомобиля и понижению напряжения, будет посвящена статья.

Сколько светодиодов можно подключить к 12 Вольт

Условно, подключение происходит по 2 способам:

1. К стационарной сети промышленной частоты (50Гц) напряжением 220В;
2. К сети с безопасным напряжением величиной 12В.

Рассмотрим каждый из вышеприведенных примеров по отдельности.

в которой 0,75 – коэффициент надежности led, U пит – это напряжения источника питания, U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток, I – номинальный ток, проходящий через него, и R – номинал сопротивления для регулирования проходящего тока. После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

После определения номинала и мощности сопротивления можно собрать схему для подключения одного светодиода к 220В. Для ее надежной работы необходимо ставить дополнительный диод, который будет защищать светоизлучающий диод от пробоя, при возникновении амплитудного напряжения на выводах светодиода в 315В (220*√2).

На схеме, как видим, установлен обратный диод VD1, пропускающий обе полуволны на конденсатор C1 емкостью 220 нФ, на котором происходит падение напряжение до необходимого номинала.

12 вольт – это безопасное напряжение, которое применяется в особо опасных помещениях. Именно к таким и относятся ванные комнаты, бани, смотровые ямы, подземные сооружения и другие помещения.

Еще одним достоинством напряжения 12В, является то, что в большинстве случаев оно уже выпрямленное (постоянное), что значительно упрощает схему подключения. Рекомендуется дополнительно монтировать стабилизатор напряжения типа КРЭН или аналога.

Как мы уже знаем, светоизлучающий диод можно подключить как к цепям 12В, так и к цепям 220В, однако существует и несколько вариаций их соединения между собой:

• Последовательное.
• Параллельное.

Подключение светодиода через стабилизатор напряжения

Красные и желтые LED можно подсоединять сразу по пять штук, поскольку падение из напряжения ниже 2,2 Вольт.

Перед тем как рассчитать резистор, нужно выяснить рабочее напряжение каждой лампочки. Его измеряют самостоятельно или выясняют информацию из технической документации.

Светодиоды на 12 В подключают только через стабилизатор

Если речь идет о подсоединении ленты ламп в ИП, важно знать, что у них есть ограничительный резистор, рассчитанный на каждую групп из нескольких LED

Продавцы уверяют, что продают светодиоды, которые возможно подключить к источнику питания на 12 В. На самом деле это утверждение некорректно. У лед-лампочки нет строго определенного рабочего вольтажа, поэтому можно говорить только об источнике света, изготовленном из диодов.

Следует определить, что происходит в лед-лампочке во время свечения. В данном процессе самые важные 2 параметра: максимальный и рабочий (необходимый для свечения) ток. Они учитываются в производстве лед-матриц, но не при выборе источника тока.

Напряжение на лампочке чаще всего от 1,5 до 3,5 вольт, цифра зависит от цвета лампочки. Меньшее значение – красные диоды, самое большое – сверхяркие. Светящийся диод на 12 вольт – это матрица (сборка), в состав которой может входить любое количество кристаллов, соединенных последовательно. Подобных цепочек может быть несколько, они соединяются друг с другом параллельно.

Расчет резистора для светодиода

Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Вычисление номинала сопротивления

Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку

Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

• Инфракрасный — до 1.9 В.
• Красный – от 1.6 до 2.03 В.
• Оранжевый – от 2.03 до 2.1 В.
• Желтый – от 2.1 до 2.2 В.
• Зеленый – от 2.2 до 3.5 В.
• Синий – от 2.5 до 3.7 В.
• Фиолетовый – 2.8 до 4 В.
• Ультрафиолетовый – от 3.1 до 4.4 В.
• Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

R = U (R)/ I,

где, U (R) — падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led )

где, U (Led) — падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Подбор мощности резистора

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.

Что это такое

Светодиоды уже давно стали популярными осветительными приборами. Это связано с их отличной энергоэффективностью и большим сроком службы (в сравнении с обычными лампочками). Кроме того, цены продолжают падать по мере увеличения производства данных изделий.

Основные преимущества:

• долговечность – до 10 лет непрерывного свечения;
• прочность – не боятся ударов и вибраций;
• разнообразие – множество типоразмеров и цветов свечения;
• низкое энергопотребление – экономичнее обычной лампочки примерно в 10 раз при схожих характеристиках;
• пожаробезопасность – из-за малого энергопотребления не перегреваются, поэтому не способны привести к пожару.

LED (light emitting diode) – это аббревиатура, обозначающая светоизлучающий диод. Из школьного курса физики известно, что он полярен. Поэтому светодиод не будет работать, если не соблюдается полярность, а также есть вероятность его сгорания(случится пробой). Обратное напряжение пробоя полупроводниковой структуры составляет 4-5 вольт. При этом он все равно может заработать при правильном подключении, однако в нем начнутся деструктивные процессы, что значительно снизит срок службы.

LED элемент крупным планом

Проще говоря, светоизлучающий диод (LED) является полупроводниковым устройством, которое светится при прохождении через него электрического тока. Поскольку свет генерируется в твердом полупроводниковом материале, светодиоды описываются как твердотельные устройства. Термин «твердотельное освещение» отличает эту технологию от других источников, которые используют подогреваемые нити (лампы накаливания и вольфрам-галогеновые), а также газоразрядные (флуоресцентные лампы).

Сколько светодиодов можно подключить к 12 Вольт

Условно, подключение происходит по 2 способам:

1. К стационарной сети промышленной частоты (50Гц) напряжением 220В;
2. К сети с безопасным напряжением величиной 12В.

Рассмотрим каждый из вышеприведенных примеров по отдельности.

в которой 0,75 – коэффициент надежности led, U пит – это напряжения источника питания, U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток, I – номинальный ток, проходящий через него, и R – номинал сопротивления для регулирования проходящего тока. После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

После определения номинала и мощности сопротивления можно собрать схему для подключения одного светодиода к 220В. Для ее надежной работы необходимо ставить дополнительный диод, который будет защищать светоизлучающий диод от пробоя, при возникновении амплитудного напряжения на выводах светодиода в 315В (220*√2).

На схеме, как видим, установлен обратный диод VD1, пропускающий обе полуволны на конденсатор C1 емкостью 220 нФ, на котором происходит падение напряжение до необходимого номинала.

12 вольт – это безопасное напряжение, которое применяется в особо опасных помещениях. Именно к таким и относятся ванные комнаты, бани, смотровые ямы, подземные сооружения и другие помещения.

Еще одним достоинством напряжения 12В, является то, что в большинстве случаев оно уже выпрямленное (постоянное), что значительно упрощает схему подключения. Рекомендуется дополнительно монтировать стабилизатор напряжения типа КРЭН или аналога.

Как мы уже знаем, светоизлучающий диод можно подключить как к цепям 12В, так и к цепям 220В, однако существует и несколько вариаций их соединения между собой:

• Последовательное.
• Параллельное.

Подключение светодиода через стабилизатор напряжения

Красные и желтые LED можно подсоединять сразу по пять штук, поскольку падение из напряжения ниже 2,2 Вольт.

Перед тем как рассчитать резистор, нужно выяснить рабочее напряжение каждой лампочки. Его измеряют самостоятельно или выясняют информацию из технической документации.

Светодиоды на 12 В подключают только через стабилизатор

Если речь идет о подсоединении ленты ламп в ИП, важно знать, что у них есть ограничительный резистор, рассчитанный на каждую групп из нескольких LED

Продавцы уверяют, что продают светодиоды, которые возможно подключить к источнику питания на 12 В. На самом деле это утверждение некорректно. У лед-лампочки нет строго определенного рабочего вольтажа, поэтому можно говорить только об источнике света, изготовленном из диодов.

Следует определить, что происходит в лед-лампочке во время свечения. В данном процессе самые важные 2 параметра: максимальный и рабочий (необходимый для свечения) ток. Они учитываются в производстве лед-матриц, но не при выборе источника тока.

Напряжение на лампочке чаще всего от 1,5 до 3,5 вольт, цифра зависит от цвета лампочки. Меньшее значение – красные диоды, самое большое – сверхяркие. Светящийся диод на 12 вольт – это матрица (сборка), в состав которой может входить любое количество кристаллов, соединенных последовательно. Подобных цепочек может быть несколько, они соединяются друг с другом параллельно.

Другие примеры подключений, или как их исправить

Другое, не менее некорректное подключение светодиодов на 12В, можно наблюдать в уже более сложных и мощных устройствах. При увеличении количества диодов производители все так же продолжают надеяться на сопротивление батареи, просто соединив элементы последовательно. Наиболее распространенная причина при сдаче в ремонт таких приспособлений и поделок – банально выгорел отдельный светодиод или же вся их связка.

Можно попытаться доделать схему несколькими способами:

1. Подключение одного резистора.Такое подключение также не принесет ожидаемого результата. Все дело в том, что даже произведенные в одной партии полупроводниковые приборы имеют весьма ощутимые отличия. Дело даже не в том, что может быть заметна разница в яркости свечения светодиодов. Здесь речь пойдет о таком параметре как падение напряжения. Каждый из приборов характеризуется собственным током. Светодиод с наиболее высоким показателем, скорее всего, перегорит, когда его ток превысит номинальный. После этого и остальные светодиоды, питающиеся от 12В, не прослужат долго. Далее перегорит следующий по номиналу тока светодиод, а вслед за ним и оставшийся.
2. По резистору на каждый светодиод. Такое подключение стабилитрон 12 вольт не вступает в конфликт с правилами схемотехники. Токи становятся независимыми, но очевидный минус такой цепочки – громоздкость и неуместная загруженность элементами.
3. Цепочки последовательно соединенных светодиодов.Только такой вариант подключения устройств даст возможность одновременно добиться максимальной компактности при высокой результативности. Единственное, что стоит предусмотреть – увеличение напряжения питания.

Параметры светодиодов зависят и от их цвета, что нужно учитывать, продумывая подключение устройств к 12В.

Как подключить к 12 вольтам

Наглядная схема подключения.

Схема подключения светодиода к источнику питания 12 В не отличается от стандартной, но необходимо рассчитать сопротивление и мощность резистора. Для проверки или предварительного тестирования сборки достаточно одного резисторана 1 кОм.

Для примера возьмем самый распространенный тип светодиода– белый с максимальной силой тока 20 мА. По сути, вольтаж не играет особой роли. Главное, чтобы ток не превышал максимально разрешенные параметры. Падение напряжения в зависимости от модели составляет от 1,8 до 3,6 В. Для удобства расчетов возьмем 3 вольта.

Сопротивление для светодиодов

Формула расчета сопротивления.

Вычисляем параметры:

• Разница напряжение источника питания и падения напряжения – 12-3=9.
• Произведение максимальной силы тока (ампер) и коэффициента надежности – 0.02*0,75=0,015.
• Рассчитываем сопротивление(кОм) – 9/0.015 = 600 (кОм).

Формула расчета мощности.

Расчет мощности резистора:

• Разница напряжения источника питания и падения напряжения – 12-3=9.
• Согласно формуле, возводим в квадрат – 9*9=81.
• Делим на сопротивлениерезисторав омах – 81/600=0,135 Вт.

Таким образом, нам идеально подойдет резистор MRS25 (0,6 Вт, 600 Ом, ± 1%). На середину 2021 года его стоимость составляет около 8 рублей. Обычно нет необходимости высчитывать мощность резистора

Тем не менее, это важно делать для проверки будущей сборки

Как определить полярность светодиода

Полярность светодиода можно определить тремя способами:

1. У традиционного светодиода, длинная ножка (анод) является ПЛЮСом. А короткая (катод) соответственно МИНУСом. На пластиковом основании (головке) светодиода есть срез, он обозначает расположение катода или минуса.
2. Присмотритесь внутрь светика. Контакт в виде флажка — минус. Тонкий контакт — плюс.

3. Используйте мультиметр. Установите центральный переключатель в режим «прозвонки». Щупами прикоснитесь к контактам проверяемого светодиода. Если светодиод засветится — тогда красный щуп прижат к плюсу светодиода а черный, соответственно к минусу.

N.B. Хотя на практике последний способ иногда не подтверждается.

Номинальное напряжение для большинства светодиодов 2,2 — 3 вольта. Светодиодные ленты и модули, которые работают от 12 и более вольт, уже содержат в схеме резисторы.

Подключение от 3 В батарейки

Батарейка напряжением 3 вольта может служить источником питания светодиода без дополнительных элементов. Его можно подключить напрямую, главным условием будет соблюдение полярности. Поскольку для LED чаще всего требуется больше 3 В, свечение будет слегка приглушенным. Удобнее всего подключить элемент к дисковому аккумулятору напряжением 3 В (такие установлены в компьютерах). Светодиод подключают через выключатель и упаковывают в небольшой корпус. Подобным образом часто изготавливают миниатюрные фонарики для подсветки замков и прочих объектов.

Можно изготовить небольшой преобразователь, к которому одновременно можно подключить 5 или 6 LED элементов. Для этого понадобится регулятор тока светодиодных ламп LM3410, вход которого присоединяют к аккумулятору 3 вольта, а на выходе появляется 24 В. Микросхема позволяет плавно регулировать яркость свечения LED элементов.

Как подключить светодиод к 220в через резистор

Светодиоды пропускают через себя ток в одном направлении. При переменном напряжении его направление меняется 2 раза за период, то есть в одном случае ток протекает через диод, а в ином — нет. Так как ток протекает в половине случаев, для определения среднего значения тока, который проходит через диод, нужно разделить U пополам.
Соответственно, U = 110В.
Допустим, собственное сопротивление у диода: 1,7 Ом.

Ток, проходящий через диод:
I=U/ U_LED
110/1,7=65А.

Высокий ток, пройдя через полупроводник, сожжёт его, поэтому нужно использовать дополнительный прибор с сопротивлением, чтобы он, по принципу рассеивания, уменьшал количество тока, подаваемого на диод.

Использование встречно-параллельного соединения диодов с резистором:

После соединения пересчитайте ёмкость конденсатора, потому что на светодиодах должно увеличиться напряжение.

Какой резистор нужен для светодиода на 12 вольт

12-вольтовая система — стандартная в автомобиле. В подключении LED-элемента к 12 вольтовой системе нет ничего сложного

Важно правильно провести расчёты сопротивления диода через токоограничивающий резистор.
Перед началом вычислений надо узнать характеристики имеющихся светодиодов: падение напряжения и требуемый им ток.
Сопротивление резистора рассчитывается по формуле:
R = U/I

1 светодиод
ULED = 3.3 Вольт
ILED = 0,02А
При таком внутреннем сопротивлении диода, он будет отлично работать в системе, напряжение которой ограничивается значением 3,3 Вольт.
Возьмём напряжение с запасом, так как скачки бывают до максимального значения 14,5.
Максимально возможное напряжение отличается от допустимого для исправной работы светящегося элемента на 11,2 Вольта. Значит, перед включением диода, нужно снизить подаваемый ему ток на это значение.

Сперва нужно посчитать сопротивление, необходимое резистору:
R=U/I. R=560 Ом.
Для того, чтобы расчёты были более надёжными, надо вычислить мощность резистора:
P = U * I Мощность — 0,224Вт.
При выборе резистора, необходимо округлять значения в большую сторону и выбирать более мощный вариант.

• 2 и 3 светодиода
  Рассчитывается аналогичным образом, светодиодное напряжение будет умножаться на количество светящихся элементов
• От 4 светодиодов
  При подключении больше трёх светодиодов к такой сети не нужен будет резистор, так как напряжение не будет сильно превышать допустимое и светодиоды будут работать исправно.

Параллельное соединение светодиодов

Светодиоды имеют две ножки, поэтому их можно успешно подключать параллельно или последовательно. Если бы все диоды были соединены параллельно, схема выглядела бы так:

Но это недопустимое решение!

Каждый светодиод имеет прямое напряжение, которое может незначительно отличаться от одного светодиода к другому – даже в пределах одной и той же серии. Ток для всех 4 LED течет от резистора и распределяется между диодами. В этом случае на светодиодах будет выставлено одно напряжение, потому что они включены параллельно. Сколько это будет? Неизвестно.

Ведь может оказаться, что на одном светодиоде прямое напряжение будет намного ниже, чем на остальных. Тогда почти весь ток, пропускаемый резистором, будет проходить именно через него. Светодиоды станут светить неравномерно, и со временем могут быть повреждены.

Что еще хуже, когда один из светодиодов выходит из строя и перестает светить, его ток будет распространяться на другие диоды. Таким образом, вместо 4 светодиодов, через которые протекает, например 10 мА (всего 40 мА), в схеме будет уже 3 светодиода, через которые протекает ~ 13 мА (ведь всего 40 мА). А если сразу 3 LED повреждены, весь ток (40 мА) будет проходить через последний, что приведет к его гарантированному повреждению!

Если светодиоды не идентичны, одни светятся ярче, другие – темнее. Этот эффект особенно заметен, когда берем светодиоды разного цвета.

Особенности включения светодиода

Работая по одинаковому принципу с выпрямительными диодами, светоизлучающие элементы, тем не менее, имеют отличительные особенности. Наиболее важные из них:

1. Крайне отрицательная чувствительность к напряжению обратной полярности. Светодиод, включенный в цепь с нарушением правильной полярности, выходит из строя практически мгновенно.
2. Узкий диапазон допустимого рабочего тока через p-n переход.
3. Зависимость сопротивления перехода от температуры, что свойственно большинству полупроводниковых элементов.

На последнем пункте следует остановиться подробнее, поскольку он является основным для расчета гасящего резистора. В документации на излучающие элементы указывается допустимый диапазон номинального тока, при котором они сохраняют работоспособность и обеспечивают заданные характеристики излучения. Занижение величины не является фатальным, но приводит к некоторому снижению яркости. Начиная с некоторого предельного значения, прохождение тока через переход прекращается, и свечение будет отсутствовать.

Превышение тока сначала приводит к увеличению яркости свечения, но срок службы при этом резко сокращается. Дальнейшее повышение приводит к выходу элемента из строя. Таким образом, подбор резистора для светодиода преследует цель ограничить максимально допустимый ток в наихудших условиях.

Напряжение на полупроводниковом переходе ограничено физическими процессами на нем и находится в узком диапазоне около 1-2 В. Светоизлучающие диоды на 12 Вольт, часто устанавливаемые на автомобили, могут содержать цепочку последовательно соединенных элементов или ограничительную схему, включенную в конструкцию.

Watch this video on YouTube

Последовательное подключение

Последовательное подключение светодиодов

Если мастер выполняет подключение светодиода 12 Вольт по последовательной схеме, лампы собирают в цепочку. При этом катод каждого предыдущего элемента припаивают к аноду каждого следующего.

При такой схеме сборки через все лампочки проходит ток величиной 20 мА. Уровень напряжения здесь же складывается из сумм падения Вольт на каждой из них. Таким образом, в одну цепь запрещено подключать произвольное количество лампочек.

Если нужно последовательно подключить большое количество светодиодных ламп, нужно брать источник питания с большими показателями по напряжению и мощности.

К недостаткам последовательного подключения относят:

• Выход из строя всей световой цепочки при поломке одного элемента.
• Необходимость закупки более мощного ИП при монтаже большого количества ламп.

Итоги

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

• важнейшим параметром светодиода является его рабочий ток;
• на гасящих резисторах бесполезно рассеивается энергия;
• применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
• в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.
