Световой поток светодиодных ламп: измерение, коэффициент использования и мощность

Особенности, технические параметры светодиодного источника света

LED лампы на сегодняшний день активно вытесняют с рынка светотехнической продукции прочие световые источники. Они намного эффективнее и экономичнее в плане расходования электрической энергии, а также отличаются наиболее максимальным сроком эксплуатации.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Важно! Светодиодные элементы – это световые источники современного поколения, которые принципиально отличаются от стандартных лампочек с нитью накаливания и люминесцентных моделей светотехники

Задача №2 — расчёт количества светильников

Только теперь вместо количества светильников, нам нужно подставить световой поток одного светильника.

Например, у вас в магазине появились дешёвые светодиодные лампы мощностью 3 Вт, световой поток которых 215 лм (лампа с такими параметрами действительно существует) и вы решили их приобрести. Пользуемся вышеуказанной формулой, все параметры остаются прежними:

Я думаю, что в данном случае можно округлить в меньшую сторону, то есть принять 12 ламп, чтобы расположить светильники в три ряда по четыре штуки.

Многие люди, изучая электрику, сталкиваются с таким понятием как световой коэффициент формула. Что это такое, какие существуют методы его измерения, как правильно подобрать коэффициент использования светового потока светодиодных светильников? Об этом и другом далее.

Основные характеристики

К основным характеристикам относят следующие показатели:

мощность лампы, измеряемую в Вт (ваттах);
световую эффективность или светоотдачу (яркость), измеряемую в Лм/Вт (люмен/ватт);
индекс цветопередачи, измеряемый в %.

Какая должна быть освещенность или сколько нужно света для выполнения тех или иных задач? Для этого используют единицу освещенности лк (люкс). Она показывает уровень освещенности, который создается световым потоком в 1 лм, равномерно распределенному по поверхности в 1 м2.

Освещенность должна соответствовать нормативам, установленными законодательными документами (СНиПам). Проверить это не тяжело. Для этого достаточно произвести несложные расчеты. Необходимо подсчитать суммарную мощность ламп Вт, которые или установлены в конкретном помещении, или планируется установить, полученную цифру умножить на светоотдачу лампочек в лм (указывается в паспорте лампы) и разделить на площадь помещения в м2. Полученные расчеты сравнить с нормативными показателями.

Характеристики светодиодных ламп

Для правильного выбора светодиодных ламп следует знать по каким критериям они подразделяются, а их как сейчас расскажу, достаточно чтобы запутаться.

Приобретая светодиодную лампу человек первым делом смотрит на светильник и определяет тип цоколя и размер самой лампы. С этим делом проблем возникнуть не должно. Светодиодные лампы выпускаются под все виды цоколей встречающиеся в бытовых светильниках и всевозможных размеров.
Теперь нужно выбрать мощность лампы и напряжение. Самый простой народный метод это мощность светодиодной лампы умножить на 10 (для точности лучше на 9, некоторые советуют на 7,5) и Вы получите приблизительное сравнение с мощностью привычной лампы накаливания. Например, вышеупомянутая моя лампа светит как 11-ти ваттная лампа накаливания. Увы. Светодиодные лампы для дома выпускаются двух напряжений 220 В и 12 В.

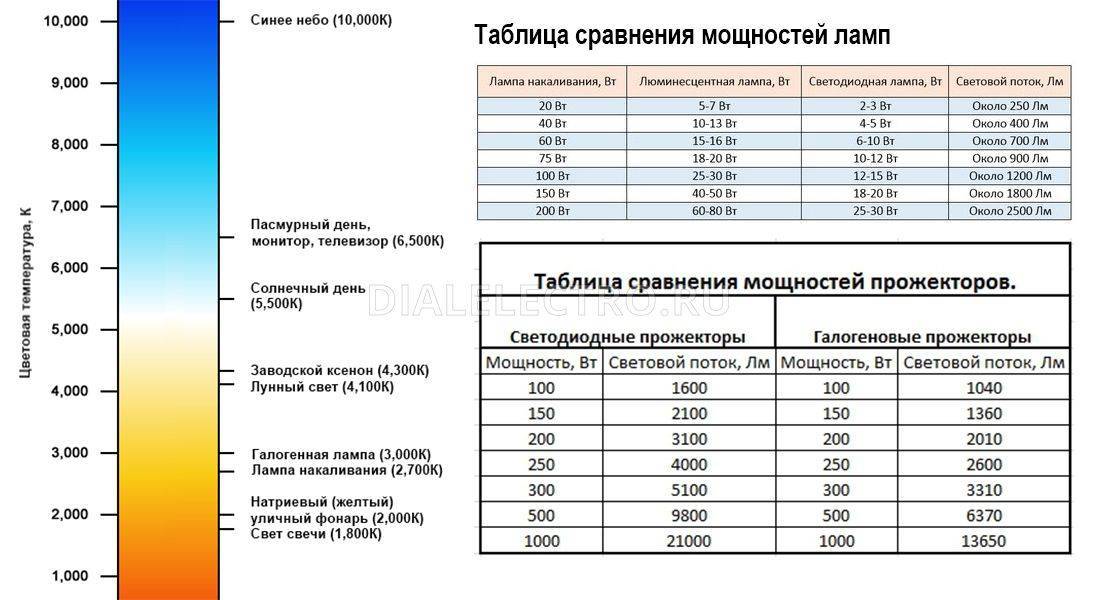

Дальше обычный человек подбирает цветовую температуру лампы которая является основой объективности впечатления от цвета отражающих объектов и источников света. Цветовая температура измеряется в Кельвинах. Обычно разделяют теплый, дневной и холодный свет

Обычному потребителю достаточно личных предпочтений, но знать о цветовой температуре важно! Теплый свет создает атмосферу домашнего уюта, а холодный настраивает на рабочий лад. Чем «холоднее» лампа, тем больше световой поток
Нажмите на картинку и она увеличится.
Рассматривая упаковку светодиодной лампы следует обратить внимание на световой поток, измеряется в Люменах

Известно что две лампы одинаковой мощности могут иметь различные цветовую температуру, угол рассеивания и световой поток
Световой поток это базовая характеристика светодиодной лампы. Лично я выбираю светодиодные лампы по этому показателю. Ниже приведу таблицу соотношения светового потока к потребляемой мощности светильника для светодиодных, люминесцентных и ламп накаливания:Лампа накаливания
Люминесцентная лампа
Светодиодная лампа
Световой поток
20 Вт
5 — 7 Вт
2 — 3 Вт
Около 250 Лм
40 Вт
10 — 13 Вт
5 — 7 Вт
Около 400 Лм
60 Вт
15 — 16 Вт
8 — 10 Вт
Около 700 Лм
75 Вт
18 — 20 Вт
10 — 12 Вт
Около 900 Лм
100 Вт
25 — 30 Вт
12 — 15 Вт
Около 1200 Лм
150 Вт
40 — 50 Вт
18 — 20 Вт
Около 1800 Лм
200 Вт
60 — 80 Вт
25 — 30 Вт
Около 2500 Лм

Угол рассеивания. От этого показателя зависит насколько большую поверхность осветит данная лампа. Для направленных источников света (точечные светильники) характерен малый угол рассеивания около 60 градусов, для общего освещения необходим больший угол около 200 градусов.

Коэффициент пульсации влияет на утомляемость глаз. Согласно СанПиН уровень пульсаций светового потока должен быть: — в помещениях, оборудованных компьютерами, не более 5% (СанПиН 2.2.2/2.4.1340-03); — в детских дошкольных учреждениях – не более 10% (СанПиН 2.2.1/2.1.1.1278-03); — в учреждениях общего образования, начального, среднего и высшего специального образования – не более 10% (СанПиН 2.2.1/2.1.1.1278-03). Для общего понимания следует сказать, что у светильника с люминесцентными лампами, с электромагнитным пускорегулирующим аппаратом (ЭмПРА) коэффициент пульсации светового потока составляет около 40%, при включении с помощью электронного пускорегулирующего аппарата (ЭПРА) коэффициент пульсации светового потока

Освещенность и требования стандартов

Там, где в дневное время недостаточно солнечного света, а также в вечерние и ночные часы, пользуются искусственными источниками. На предприятиях каждое рабочее место проходит аттестацию на соответствие допустимым санитарным нормам. В эти нормы укладывают и уровень освещённости. Неправильное освещение или его недостаток влияет на здоровье работников.

Основным нормативным документом, регламентирующим стандарты этого параметра, выступает СНИП 23-05-95 – это нормы, принятые к исполнению в 1995 году. Откорректированный его вариант в виде СП 52.13330.2011 от 20.05.2011 г. действует и поныне.

В перечне отражены границы степени освещённости для помещений:

производственных и складских;
рабочих площадок вне зданий;
жилых и общественных помещений;
уличного освещения населённых пунктов;
архитектурных подсветок;
витринной и рекламной иллюминации;
специального освещения.

Важно! Вреден как недостаток, так и избыток света. Яркие пятна люминесцентных реклам и витринных окон, выполненных с превышением требований, загрязняют световой фон улиц

Освещённость

В чем измеряется?

Световой поток – это показатель, указывающий на мощность лучистой энергии. Характеристика максимального потребления энергии в данной ситуации взаимосвязана. Попадая на объект, распадается на три составные:

— Отраженную;

— Приломленную;

— Пропущенную

Единицей измерения является Люмен, обозначаемый Лм. Характеризуется яркостью освещения, который исходит из LED-лампы. Складывается из нескольких показателей:

— Световая отдача.

— Применяемые химические составы.

— Качество линзы.

— Потребление энергии

В течение срока эксплуатации, параметр яркости у LED источника становится меньше. Потеря наблюдается при прохождении света через линзу, составляет до 5%. Говоря проще: световой поток – максимальная освещенность, которую может выдать источник света. Характеристика зависит от конструктивных особенностей лампы и мощности, подаваемой от электрической цепи.

Люмен и ватт

Энергосберегающие лампы при той же светоотдаче потребляют в 5-6 раз меньше электрической энергии, чем лампы накаливания. Светодиодные – в 10-12 раз меньше. Мощность светового потока уже не зависит от количества ватт. Но производители всегда указывают ватты, так как использование слишком мощных лампочек в не предназначенных для такой нагрузки патронах приводит к порче электроприборов или короткому замыканию.

Если расположить самые распространенные виды лампочек в порядке возрастания светоотдачи, можно получить такой список:

Лампа накаливания – 10 люмен/ватт.
Галогенная – 20 люмен/ватт.
Ртутная – 60 люмен/ватт.
Энергосберегающая – 65 люмен/ватт.
Компактная люминесцентная лампа – 80 люмен/ватт.
Металлогалогенная – 90 люмен/ватт.
Светодиодная (LED) – 120 люмен/ватт.

Но большинство людей привыкли при покупке лампочек смотреть на количество ватт, указанное производителем. Чтобы подсчитать, сколько нужно ватт на квадратный метр, сначала стоит определиться, насколько ярким должен быть свет в помещении. 20 ватт лампы накаливания на 1 м² – такое освещение подойдет для рабочего места или гостиной; для спальни будет достаточно 10-12 ватт на 1 м². При покупке энергосберегающих ламп эти цифры делят на 5

Важно учесть и высоту потолка: если он выше 3 м, общее количество ватт следует умножить на 1,5

Как и в чем измеряется

С появлением ламп, у которых используемая мощность в ваттах стала отличаться от яркости, возник вопрос, как измерить потоки света.

Методика расчёта освещения в бытовых и производственных помещениях

Единицы измерений светового потока 1 люмен – это свет, отдаваемый излучателем с силой в 1 кд в рамках телесного угла в 1 стерадиан. Обозначается буквой Ф.

Для информации. Лампа с нитью накаливания в 100 Вт выдаст поток света, равный 1000 лм. Чем ярче светильник, тем он больше люмен выдаст.

Небольшой перечень приборов, которые применяются для измерения:

портативный люксметр;
сферический фотометр;
люксметр-пульсметр.

Самостоятельно проверить соответствие параметров приобретённого осветительного прибора можно люксметром CEM DT-1300. При помощи этого прибора определяют уровень освещения поверхности или помещения. В комплекте – выносной сенсор, который регистрирует интенсивность потока. Дисплей отображает показания в единицах – Lux или FC. На выполнение измерения необходимо 1,5 секунды.

Что касается точности измерения световых параметров, то сложность заключается в том, что световое излучение – это поток, движущийся во всех направлениях. В лабораторных условиях используют сферические фотометры. Источник помещают в сферу, имеющую высокое оптическое использование измерения.

Интересно. Любая лампочка при излучении имеет пульсацию. Завышенный коэффициент пульсации при тусклом освещении вызывает усталость глаз и со временем снижает зрение. Измерить пульсацию осветительных приборов можно с помощью люксметра – пульсметра.

Коэффициент мощностей светодиодной продукции

Как уже говорилось выше, потребляемая (m) является важным показателем эффективности применения для освещения того или иного источника света. Благодаря этой характеристике и появились светодиодные светильники. При одном и том же уровне светового потока, они потребляют гораздо меньшую (m), экономя тем самым электроэнергию и ваши деньги.

Потребляемая мощность измеряется в ваттах и всегда указывается производителями на упаковке каждого осветительного изделия. При этом имеется еще один показатель, о котором следует рассказать в данной ситуации – коэффициент (m).

Данный коэффициент иначе еще называется как косинус фи. Но это более старое название параметра тех времен, когда еще не существовало импульсных источников питания. Он отражает степень искажения формы имеющегося в сети синусоидального напряжения. Также этот коэффициент отражает сдвиг тока по отношению к напряжению. Он измеряется в относительных единицах и располагается в диапазоне от одного и меньше

Обратите внимание! Идеальный вариант для освещения – коэффициент (m) равный единице

Измерение светового потока

Перед тем как выпустить продукцию на рынок, производитель делает в лабораторных условиях определение и измерение характеристик осветительного прибора. В домашних условиях, не имея специальных приборов, это сделать нереально. Но проверить цифры, указанные производителем, можно с помощью вышеприведенных формул, воспользовавшись компактным люксметром.

Сложность точного измерения параметров света заключается в том, что он исходит во всех возможных направлениях распространения. Поэтому лаборатории используют сферы с внутренней поверхностью, которая имеет высокий коэффициент отражения – сферические фотометры; применяют их и для измерения динамического диапазона фотоаппаратов, т.е. светочувствительности их матриц.

В быту больше смысла имеет измерять такие важные параметры света, как освещенность помещений и коэффициент пульсации. Высокий коэффициент пульсации и тусклое освещение заставляют людей чрезмерно напрягать глаза, что быстрее вызывает усталость.

Коэффициент пульсации потока света – это показатель, характеризующий степень его неравномерности. Допустимые уровни этих коэффициентов регулируются СанПиН.

Не всегда можно заметить невооруженным глазом, что лампочка мерцает. Тем не менее даже незначительное превышение коэффициента пульсации влияет на центральную нервную систему человека негативно, а также уменьшает работоспособность. Свет, который может неравномерно пульсировать, излучают все экраны: мониторы компьютеров и ноутбуков, дисплеи планшетов и мобильных телефонов, экран телевизора. Пульсацию измеряют люксметром-пульсметром.

Драйверы для светодиодных источников света ON Semiconductor

В статье сделан обзор драйверов светодиодов компании ON Semiconductror. В первую очередь рассматриваются новые типы продукции, которые появились в номенклатуре светодиодных драйверов ON Semi в этом году.

2 марта

а, темп развития светодиодных технологий, который часто любят характеризовать таким параметром как рост световой отдачи, впечатляет. Средний прирост этого показателя для серийно выпускаемых светодиодов за последние пять лет составляет около 13…15 лм/Вт в год. Однако, на сегодняшний день световая отдача светодиодов, применяемых в серийных уличных светильниках еще не превысила этот показатель для натриевых ламп высокого давления — самого распространенного источника света для уличного освещения. Тогда в чем энергоэффективность светодиодных светильников?

Энергоэффективность светильника

Для оценки энергоэффективных свойств осветительного прибора необходимо провести анализ по четырем параметрам:

1) световая отдача источника света;

2) КПД светильника;

3) электрический КПД светильника (потери в блоке питания, ПРА);

4) коэффициент использования светового потока.

Световая отдача светодиодов не превышает этот показатель для традиционных источников света в уличных светильниках, поэтому для экономии электроэнергии необходимо, чтобы значения остальных параметров были больше чем у существующих осветительных приборов.

В двух словах отметим, что КПД блока питания светодиодов и ПРА для газоразрядных ламп примерно одинаковы и равны для большинства образцов 80—85%.

КПД самого светильника (отношение светового потока светильника к световому потоку источников света) зависит от материалов отражателей, рассеивателей и линз. В существующих светильниках с газоразрядными лампами и в светодиодных применяются однотипные материалы, поэтому получить выигрыш более 10—20% в КПД практически не реально. Заметим, что КПД уличного светильника с натриевой лампой высокого давления для большинства образцов довольно высокий. Например, светильники ЖКУ28-150-001, ЖКУ21-150-003, ЖКУ15-150-101Б и др. объединения Galad имеют КПД более 74%. При улучшении этого показателя на 20% получим значение 89%, что сопоставимо с коэффициентом пропускания защитных стекол и рассеивателей из полиметилметакрилата, поликарбоната, стекла . В этом случае мы получаем светильник, светораспределение которого формируется расположением самих светодиодов без дополнительных отражателей, линз, ограждающих конструкций защитного угла, что для уличного светильника крайне проблематично.

Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные

Благодаря экономичному электропотреблению, безопасности и высокому сроку службы, в настоящее время светодиоды уверенно вытесняют многие традиционные источники света. В частности, на светодиодные аналоги повсеместно стали заменяться люминесцентные лампы типа T8.

Часто требуется не замена всего светильника целиком, а простая установка светодиодных ламп в уже существующие.

И чтобы сделать этот процесс максимально простым, производители светодиодных ламп изготавливают их с таким же цоколем (G13), а размеры полностью повторяют размеры люминесцентных ламп (D=26мм L=600 мм / 900мм / 1200мм / 1500мм / 2400 мм). Остается только немного модернизировать электрическую схему и можно устанавливать светодиодные трубки.

Весь ассортимент этой продукции можете посмотреть в разделе светодиодные лампы g13.

Рассмотрим подробнее особенности установки светодиодных трубок (ламп) Т8 в светильники для люминесцентных ламп.

С подключением ламп на AC 220V (подходит для любой исходной ПРА).
С подключением ламп на AC 110V (подходит только для светильников с ЭмПРА).

Обратите внимание!

При установке нескольких ламп в один светильник используйте параллельное подключение. Не допускается последовательное подключение, т.к. это приводит к перепадам напряжения и повреждению драйвера лампы.
Работы по замене должны выполняться квалифицированным персоналом в соответствии с нормами и требованиями безопасности.

1. Подключение ламп на AC 220V: Первый вариант требует непосредственного питания ламп от электросети 50 Гц 220 В. В этом случае нужно предварительно удалить все элементы пускорегулирующей аппаратуры: электронный блок или элементы электромагнитной ПРА (стартер, дроссель и прочее). Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп.

Порядок действий:

Обесточьте светильник, чтобы избежать поражения электрическим током.
Удалите люминесцентные лампы.
Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
Вставьте светодиодные лампы.
Включите электропитание.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В.

При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше.

Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

Обесточьте светильник, чтобы избежать поражения электрическим током.
Удалите люминесцентные лампы.
Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
Вставьте светодиодные лампы
Включите электропитание.

Поворотный цоколь

На что еще следует обратить внимание:. В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам.

Цоколи светодиодных ламп: а) не поворотный б) поворотный.
Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Возврат к списку

Таблица мощностей для светодиодных ламп

В зависимости от вида лапы по цоколю показатели могут быть следующие:

Из таблицы понятно, что светодиодные лампочки большей мощности выдают больший световой поток. В зависимости от того какой мощности бывают светодиодные лампы меняется их предназначение. Для дома будет достаточно лампочки Е27 или Е14 с мощностью в 5 Вт. А вот для большого цеха понадобится более сильный источник света.

В начале указаны в таблице мощности светодиодных ламп для дома. Однако это не минимальное значение для такого типа освещения. Бывают диодные лампы с показателем в 2 Вт. А максимальная мощность светодиодных ламп может достигать до 180 Вт.

В чем измеряется световой поток светодиодной лампы?

Как я уже сказал световой поток светодиодной лампы или любого другого источника света можно измерить в Люменах. На упаковках ламп Люмены сокращенно обозначаются Lm или Лм

Перед тем как перейти к расчетам важно понять, что такое Люмен. Давайте представим что наша лампочка — это мешок с песком, из которого постоянно сыплется песок, представим, что один люмен — это одна песчинка

Количество люмен для нашей лампочки-мешка будет означать сколько песчинок упадет на один квадратный метр поверхности, например, 900 люмен будет означать что на один квадратный метр попадет 900 песчинок.

Но у нас не обычный песок, а свет и он рассеивается равномерно по всей поверхности, поэтому если световой поток лампы 900 люмен, а площадь комнаты 3 квадратных метра, то на один квадратный метр будет припадать по 300 люменов.

И тут мы подошли к еще одному очень важному параметру — это освещенность комнаты. Люмены характеризуют только световой поток лампы, если продолжать нашу аналогию, то количество песка, который может высыпаться из мешка

Но есть еще один параметр — это освещенность помещения и измеряется он в люксах. Люкс показывает сколько люменов будет припадать в определенной комнате на один квадратный метр. Обозначается Лк или Lx. Если мы говорили что наш источник света излучает 900 Люменов, а площадь три квадратных метра, то освещенность нашей комнаты будет составлять 300 люкс. Для тех, кто очень любит формулы 1 люкс = 1 люмен / 1 метр квадратный.

Поняли? Теперь переходим к вопросу как узнать мощность освещения светодиодных ламп.

Сравнительная характеристика лампы накаливания и светодиодной

Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.

Светодиодные лампы Navigator Filament

Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.

Светоотдача

Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.

Цветовая температура

При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:

Площадь помещения, кв. м	Требуемая мощность лампы, Вт
Накаливания	Светодиодная
Менее 6	150	18
10	250	28
12	300	33
20	500	56
30	700	80

Теплоотдача

Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов.

Правда, в основном этот параметр держится в пределах 170 градусов.

Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.

В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.

В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.

Срок службы

Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

Типы светодиодных ламп

Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.

Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.

КПД

Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.

Thomson Filament — светодиодные лампы нового поколения

Цена

В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.

Для наглядности сведем показатели экономичности ламп разного типа в таблицу:

Наименование показателя	Лампа накаливания	Люминесцентная	Светодиодная
Мощность, Вт	60	12	5
Стоимость изделия, руб.	30	150	300
Энергопотребление за год, кВт*ч	175	35	14
Стоимость потребленной энергии*, руб./год	526	105	44

Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.

Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.

Прочие характеристики

силе тока;
механической прочности;
цветовой температуре и некоторым другим показателям.

Давайте сравним две лампы:

светодиодную мощностью 9 Вт;
накаливания на 60 Вт.

Результаты сравнения сведем в таблицу:

Наименование параметра	Светодиодная, 9 Вт	Накаливания, 60 Вт
Сила тока, А	0,072	0,27
Эффективность светоотдачи, Лм/Вт	53,4	10,3
Световой поток, Лм	454,2	612
Цветовая температура, К	5500-7000	2800
Рабочая температура, С	70	180
Чувствительность к низким температурам	отсутствует	Присутствует у некоторых ламп
Чувствительность к влажности	отсутствует	Присутствует у некоторых
Механическая прочность	Высокая – можно трясти	Низкая – при сотрясении может оборваться нить или лопнуть стекло
Тепловое излучение, БТЕ/ч	3,4	85

Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.

Ограничения на расчеты освещенности

При первичных расчётах учитываются следующие значения:

световой поток источников в светильнике;
нормируемая освещённость;
коэффициент запаса, зависящий от загрязнённости объекта и типа ламп;
поправочный коэффициент – отношение средней освещённости к освещённости нормируемой;
количество ламп;

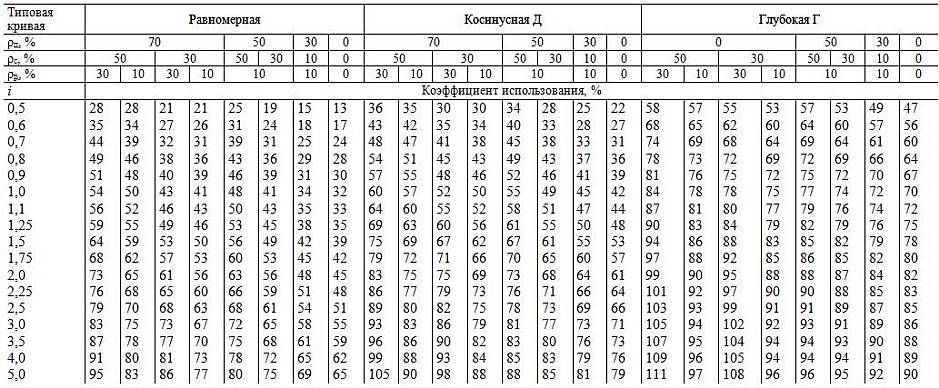

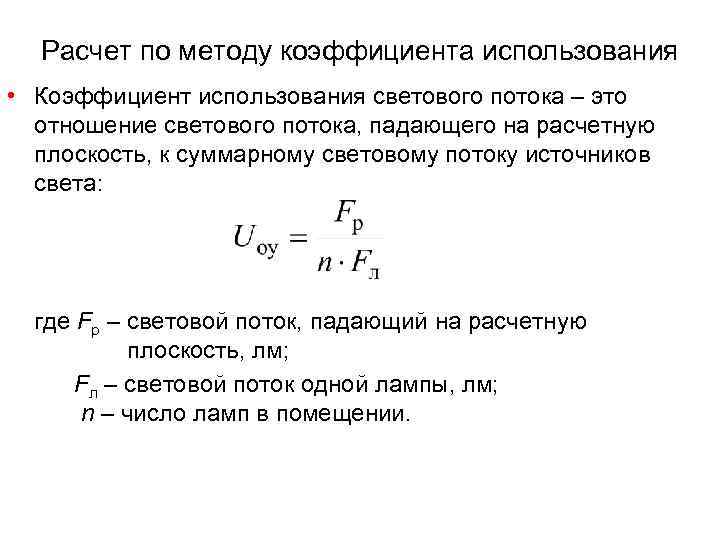

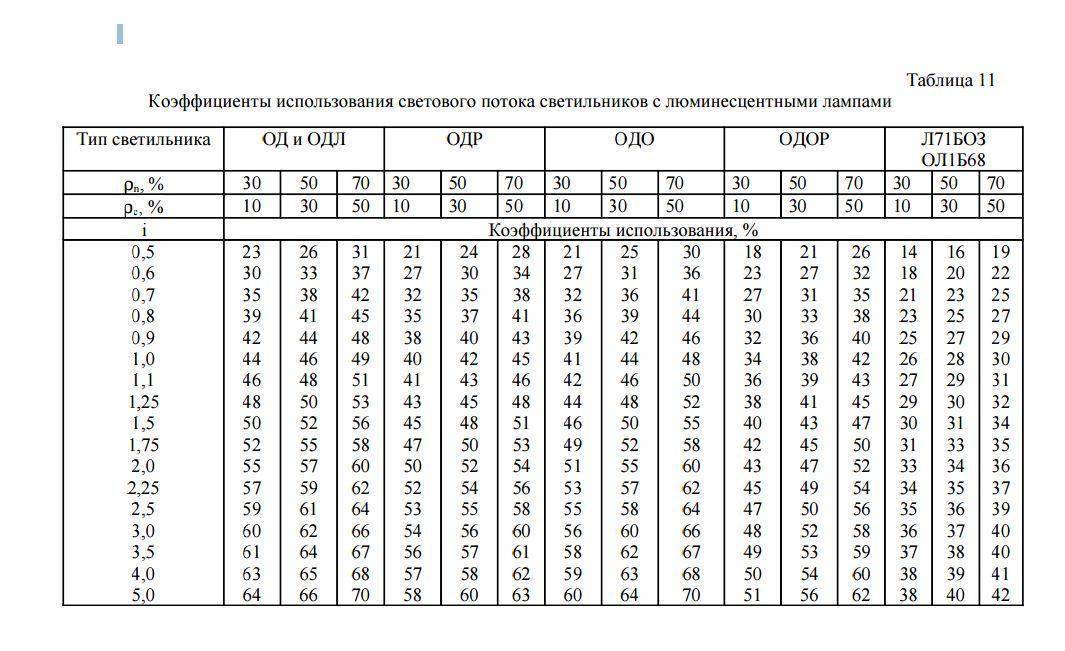

коэффициент использования светового потока;
S помещения.

Теоретические расчёты содержат погрешность до 30%, значит, необходимы дополнительные измерения люксметром. При этом необходимо учитывать время суток и длительность пребывания человека в расчётном месте. Учитывается и конструктивное исполнение осветительного устройства: плафоны, крышки, стёкла. Защитные покрытия вносят искажения в характеристики ламп.

Как освещенность связана со световым потоком

Освещенность и световой поток – разные, хотя и сходные понятия. Измерение освещенности производится в люксах, а не люменах. 1 люкс означает попадание 1 люмена на 1 м2 участка.

Для наглядности можно сравнить силу и давление. Используя небольшую иголку и прилагая минимум силы, создается высокий коэффициент удельного давления для конкретной точки. Аналогичным образом световой слабый поток может освещать отдельную зону.

Взаимодействие потока света и освещенности легко понять на примере настольной лампы со световым потоком 1000 Лм. Чтобы освещение было полноценным, ориентируются на нормативы СНиП 52.13330. Для рабочего места применяется значение 350 Люкс, для произведения манипуляций с мелкими деталями – 500 Люкс. На освещенность также влияет отдаления источника света, расцветка посторонних предметов, наличие зеркала или окна. То есть, стол рядом с белой стеной получит больше люксов, чем стол, стоящий у темной.

Понятие и способы измерения светового потока
