Строительство дома по каркасной технологии

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;

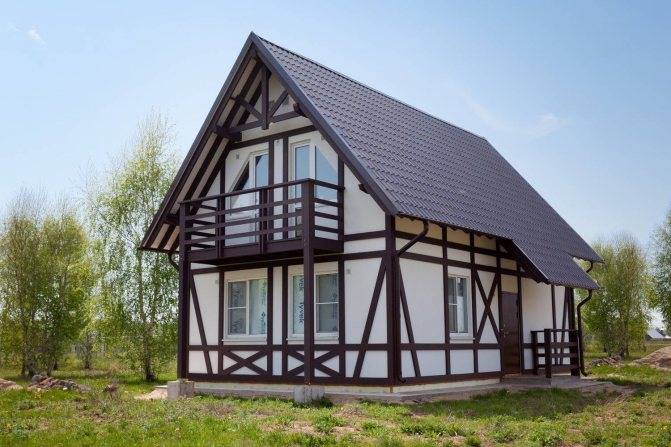

  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Свойства минеральной ваты

Эффективность теплоизоляционного материала для каркасного дома складывается из нескольких аспектов:

  • теплоизоляционные свойства,
  • экологическая и пожарная безопасность,
  • удобство монтажа и долговечность.

Этим критериям соответствуют плиты из минеральной ваты — негорючего материала, что особенно важно для обеспечения пожарной безопасности деревянных каркасных домов. Качественные плиты из каменной ваты не горят, не выделяют дыма и пылающих капель, кроме того, они служат отличной акустической изоляцией

Минеральная вата является гидрофобной (почти не впитывает влагу) и плюс ко всему не поглощает влагу из воздуха. Основным сырьем в процессе производства этого утеплителя являются базальт и габбро. Расплавленные при температуре 1400 °С горные породы подвергаются разделению на волокна, образуя каменную вату. Теплоизоляционные изделия из этого материала при правильных монтаже и эксплуатации способны прослужить более 50-ти лет. Утеплитель в каркасной конструкции должен быть уложен плотно к стойкам (устанавливается враспор), не должно быть зазоров между теплоизоляционными плитами. В зависимости от типа каркасной конструкции может потребоваться пароизоляция и ветрозащита.

Подготовительные работы и разметка

Проектирование в качестве подготовительных работ может быть осуществлено самостоятельно. Если есть инженерные и архитектурные навыки, то это вполне возможно. Но есть вариант приобрести готовый проект.

Более конкретно подготовительные работы подразумевают:

  • Зачистку территории. Место под будущее строительство должно быть стерильным и полностью очищенным от мусора, посадок или черновых строений.
  • Логистику. Необходимо организовать возможность подвоза стройматериалов и инструмента и вывоз мусора.
  • Выравнивание. Для проведения разметки участка его необходимо выровнять. К тому же строительство на «волнистом» участке недопустимо.
  • Место складирования. Лучше всего наложить деревянные поддоны и сделать крытый навес.

Пошаговая инструкция строительства каркасного дома

  • ШАГ 1 подготовка участка и разметка дома
  • ШАГ 2 заложение фундамента
  • ШАГ 3 устройство пола
  • ШАГ 4 устройство стен
  • ШАГ 5 монтаж крыши
  • ШАГ 6 утепление

ШАГ 1 Подготовка участка и разметка дома

  • очищаем участок, где будет находиться дом от растительности
  • выравниваем по горизонту
  • делаем разметку фундамента
  • проверяем равенство диагоналей
  • натягиваем шнур между колышками

ШАГ 2 Заложение фундамента

Для строительства каркасного дома обычно используют следующие виды фундаментов:

  • свайно-винтовой фундамент
  • мелкозаглубленный ленточный фундамент
  • плитный фундамент

Свайно-винтовой фундамент

  • самый простой и дешевый вариант
  • любые виды грунта
  • легкий и удобный монтаж в любое время года
  • простота наращивания
  • несложный ремонт
  • не тянет влагу из грунта

Мелкозаглубленный ленточный фундамент

  • можно использовать только на хорошей почве
  • требователен к соблюдению технологии заложения, приготовлению раствора
  • требует дальнейшего обслуживания (отмостка, отвод воды и прочее)

Плитный фундамент

  • очень дорого
  • требует хорошей гидроизоляции
  • при заглублении возможно скопление талых вод с участка

Вывод: выбираем свайно-винтовой фундамент

Фундамент каркасного дома своими руками фото

Фундамент каркасного дома своими руками фото

Устройство пола

При строительстве каркасного дома можно использовать следующие виды пола:

  • бетонный (используется очень редко)
  • деревянный

ШАГ 3 Устройство деревянного пола

  • обвязка фундамента из бруса 150х150 или 150х200 (брус к фундаменту крепится с помощью болтов или шпилек)
  • каркас пола в доме – установка лаг поверх обвязки (брус размером 100х200мм или 100х150мм)
  • гидроизоляция (монтируется с напуском, согласно инструкции к материалу) и утепление пола (укладывается плотно, без щелей)

ШАГ 4 Устройство стен каркасного дома

Все доски и брусья крепятся гвоздями. Недопустимо использование саморезов, поскольку каркасный дом будет постоянно двигаться и жёсткое крепление может переломиться

весь каркас собирается из доски размером 50х150мм или 50х200мм

стены собираем на уже готовом полу каркасного дома (важно учитывать толщину доски при расчетах)

верхняя и нижняя доска стены раскладывается на полу, стойки пробиваются гвоздями 120-150мм

Установка и окончательная сборка всех стен

  • используйте шнур, натягивая его от одного угла к другому
  • выставите одну стену каркасного дома, закрепите её к полу, далее по очереди поднимайте и выставляйте все остальные стены и скрепите их между собой гвоздями или шпильками

Стены перед оттделкой в каркасном доме фото

Теперь необходимо сделать верхнюю обвязку и усиление конструкции

  • прибейте доску по периметру гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см
  • обшиваем стены – делаем усиление конструкции с помощью фанеры или OSB-плиты

OSB-плиты для каркасного дома фото

Окно в каркасном доме перед оттделкой фото

Окно в каркасном доме фото

Устанавливаем внутренние перегородки каркасного дома

  • толщина перегородок может быть меньше, чем у наружных стен
  • утеплитель нужен для звукоизоляции
  • гидроизоляция и пароизоляция не потребуются

ШАГ 5 Монтаж крыши каркасного дома

Крыша у каркасных домов не имеет существенных отличий от крыш другого вида.

Дополнительный материал вы найдёте в статье Как построить крышу своими руками

Крыша над крыльцом в каркасном доме фото

ШАГ 6 Утепление каркасного дома

  • снаружи (поверх OSB или фанеры) натягивается гидроизолирующая мембрана
  • потолок утепляем с чердака, сначала набивая пароизоляционную пленку на потолочные балки снизу
  • после укладки утеплителя, поверх него набиваем пароизоляционную пленку
  • поверх пленки набиваем обшивку (доску или рейки, листы OSB)
  • поверх обшивки делается чистовая отделка

Утеплитель для каркасного дома фото

Потолок перед оттделкой в каркасном доме фото

Потолок перед оттделкой в каркасном доме фото

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

  • дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
  • дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
  • каркасно-щитовые  дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
  • дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Возведение крыши

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

  1. Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
  2. Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
  3. В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
  4. Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Простое деление каркасных домов по типам

В зависимости от того, какие элементы обшивки и каркаса используются в строительстве, можно разделить дома на четыре типа:

  1. Каркасные (платформа или сквозные стойки);
  2. Каркасно-щитовые;
  3. Каркасно-панельные (с использованием СИП или других соединяемых между собой панелей);
  4. Каркасно-рамочные (опорно-брусовые).

В эти четыре типа входит множество технологий, как самостоятельных, так и модифицированных. В нашей стране модификации особенно распространены, благодаря отсутствию единых современных стандартов для строительства каркасников. Последний документ – от 2002 года. В результате многие полулегальные бригады действуют по методу «кто во что горазд», изменяя принятые технологии не столько для улучшения качества, сколько для собственного удобства и упрощения процесса.

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

  • утеплитель минеральная вата
  • утеплитель листы пенопласта
  • гидроизоляция в виде пленки или мембраны
  • пароизоляция в виде диффузионной мембраны
  • листы ОСБ
  • внешняя и внутренняя отделка

Утепление каркасного дома. как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация
Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?

применимы все виды свай:

  1. Забивные.
  2. Буронабивные.
  3. Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Плюсы и минусы

Преимущества технологии с использованием отдельных опорных элементов:

  • дешевле ленточных и плитных оснований;
  • подходят для большинства типов грунта, кроме скальных пород;
  • эффективны при строительстве на переувлажненной почве и на участках со сложным ландшафтом;
  • разнообразие технологий позволяет выбрать практичный и максимально экономичный метод строительства фундамента.

Недостатки опорных свай:

  • перед проектированием необходимо провести ряд сложных расчетов;
  • сложно оценить геологические особенности участка с неоднородным составом почвы.

Возведение фундамента и материалы для строительства

Выбирая тип фундамента, отталкиваются от типа грунта на участке.

Винтовое основание подойдет для любых почв, но когда грунт сыпучий или пучинистый, надежнее будет залить ленточный или заложить столбчатый фундамент, который легко ремонтируется и обеспечивает естественную вентиляцию пространства между домом и основанием.

Винтовое основание каркасного дома

Вентилирование надфундаментного пространства – это минимизация возникновения плесени на стенах каркасного дома, но, кроме этого, следует гидроизолировать все столбы фундамента рубероидом или битумом.

Между окончанием строительства фундамента и началом возведения каркаса для дома необходимо выдержать временной промежуток в 30-40 дней, чтобы основание дало первоначальную усадку.

Но эти 30 дней можно провести с пользой: подготовить стройматериалы и инструменты для работы, оборудовать стройплощадку и организовать всю необходимую логистику строительных процессов.

Монолитное основание

Свайное основание считается универсальным решением, так как сваи можно забивать в любой грунт. Сваи – это стальные спиралевидные опоры, которые ввинчивают в почву. Фундамент на сваях плохо зарекомендовал себя на сейсмически активных участках, и это не единственный его недостаток: вручную забивать (ввинчивать) сваи не получится, и придется арендовать технику, что сделает строительство каркасного дома намного дороже. Для свайного и столбчатого оснований необходимо обустраивать забирку из досок или кирпича, чтобы предохранить фундамент от влаги и низких температур.

Монолитный ленточный фундамент заливается под несущими стенами дома по всему периметру, поэтому требует много раствора и других стройматериалов. Достоинство бетонной ленты в том, что усадки дома не будет на любых грунтах, и при наличии такого фундамента появляется возможность обустроить подвальное помещение – гараж, мастерскую или овощехранилище. Недостатком можно назвать дороговизну конструкции.

Монолитный ленточный фундамент

Кирпичный тип фундамента – это обычная стена из кирпича, но стоимость довольно большая и недостаточно надежная для фундамента. Кирпичный фундамент очень редко обустраивают в силу его непрактичности и недолговечности.

Для строительства каркасного дома необходимы:

  • Гидроизоляционные материалы для укладки слоев между домом и основанием (рубероид, полиэтилен, битум, гудрон);
  • Дерево для строительства дома – брус, листы древесины (фанера, ДСП, ДВП, OSB, МДФ, строганная доска). Длина пиломатериалов должна соответствовать длине стен дома, чтобы было как можно меньше соединений и перемычек. Ширина каркасного бруса определяет толщину стен;
  • Метизы: саморезы по дереву, дюбели из серии «быстрый монтаж», железные скобы, анкера, турбовинты, крюки, болты, гайки, шайбы, и т.д;
  • Пропитки-антисептики и грунтовки;
  • Пенопласт, пенополиуретан или минеральная вата для утепления стен и кровли;
  • Облицовочные декоративные стройматериалы: сайдинг, вагонка, шлифованная доска или планки;
  • Гидроизоляторы для крыши и кровли, древесина для стропильной системы, утеплители и шумоизоляторы;
  • Мембранные пароизоляторы для стен и потолка.

Немецкие дома – элементы высокой степени готовности

Немецкая основательность и здесь не дала сбоя, к строительству быстровозводимых домов они подошли с всей возможной тщательностью. Собираются строения за 2-3 недели (в этот срок входит и время затраченное на монтаж коммуникаций, отделку). Но скорость – не в ущерб прочности и качеству. Секрет в элементах максимальной степени готовности.

На место сборки домокмплект поставляется в виде блоков и панелей, которые компонуются в нужном порядке быстро и просто. Такие дома создают по типовому проекту и большая часть работы происходит на заводе-изготовителе. А вот индивидуальные проекты в воплощении чуть более сложны, времени уйдет больше, да и стоимость изготовления блоков и панелей увеличится.

Каркас для дома металлический

Есть еще один вид каркасных домов. Это каркас из металла. Несмотря на его популярность, не все спешат использовать эту технологию, так как хотят сначала оценить все достоинства и недостатки, тем более что именно в России какой вид домостроительства стали использовать совсем недавно. Изначально она использовалась в строительстве промышленных объектов и складов, а потом ее стали развивать и при возведении жилых домов. Вот так и начала потихоньку развиваться эта технология.

Каркас из металла собирается совсем не сложно. Часто используют стальные конструкции, и при этом все элементы соединяют между собой благодаря саморезам. После этих процедур необходимо обшить каркас с двух сторон листовыми материалами. Внутрь обязательным образом должен быть заложен утеплитель. Такая технология применяется в основном только для высоты двухэтажного дома.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
