Технология укладки мягкой кровли из битумной черепицы: инструкция и видео урок по монтажу

Кровельный пирог крыши под мягкую черепицу

Пирог кровли под мягкую черепицу

Для того чтобы покрытие крыши соответствовало всем современным требованиям, необходимо сооружение кровельного пирога.Кровельный пирог для мягкой кровли RUFLEX имеет особую структуру, обеспечивающую высокие показатели покрытия этого типа.

Схема устройства пирога мягкой кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

По определению, чтобы покрытие прослужило заявленное в гарантии количество времени, устройство пирога мягкой кровли должно быть следующим:

  1. Гибкая черепица RUFLEX
  2. Подкладочный ковёр RUFLEX
  3. Основание под черепицу (ОСП-3, ФСФ)
  4. Обрезная доска, либо брус с шагом расчитанным по проекту
  5. Контрбрус 50×50 мм для обеспечения вентиляционного зазора не менее 5 см
  6. Супердиффузионная мембрана (гидроизоляция)
  7. Утеплитель (плотностью 30-140 кг/м3)
  8. Стропильная балка
  9. Контрбрус 50×50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить “мостики холода”
  10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
  11. Пароизоляционная пленка
  12. Доска (каркас для создания воздушного зазора 2-5 см)
  13. Подшивка

Примечание:

Стыки элементов основания следует распологать вразбежку с зазором 2-4 мм (см п.3) Перепады по высоте между элементами основания не должны превышать 2 мм.

Кровельный пирог под мягкую кровлю монтируется в следующей последовательности:

  1. пропитка стропильной конструкции антисептиком
  2. укладка утеплителя с оставлением зазора в 5-7 см. между стропильными ногами с фиксацией его снизу рейками
  3. поверх стропил с наружной стороны укладывается пароизоляция (специальная плёнка) лицевой стороной вверх
  4. плёнка монтируется с провисанием, швы её склеиваются специальным скотчем, прикрепляется к стропилам, не доходящим до конька на 10 см. контрбрусом
  5. монтаж основной обрешётки из бруса или досок, стыки которой располагают на контробрешётке
  6. укладка сплошной обрешётка из фанеры, ОСБ или шпунтованной сухой доски
  7. монтаж гидроизоляционного подкладочного ковра хорошего качества (например, RUFLEX) при уклонах крыши более 12 градусов. Ухудшение качества подкладочного материала снижает надёжность гибкого покрытия. Рулонный подкладочный стройматериал укладывается при углах ската до 18 градусов вдоль конька, при больших углах – поперёк

Сооружение пирога под мягкую кровлю требует неукоснительного соблюдения технологии монтажа. Использование качественного стройматериала гарантирует долгий срок жизни крыши и её высокие технические свойства

Отделка пирога покрытия кровли сверху и снизу имеет не менее важное значение, чем его строение. Внутри слой утеплителя подшивается отделочным материалом (вагонка) взамен фиксационных реек. Наружные работы

Наружные работы

  1. Монтаж гибкой черепицы RUFLEX начинается с монтажа внахлёст металлических карнизных и фронтонных планок, фиксируемых специальными гвоздями, а также саморезами. Шаг фиксации – 150 мм. Концы фиксирующих изделий должны выходить на другую сторону сплошной обрешётки, что исключит их постепенное вытеснение из древесины в процессе намокания/усушки
  2. Наклеивается ряд карнизной черепицы с соблюдением 1,5-см. зазоров от края карниза
  3. Укладываются последовательно в шахматном порядке гонты декоративного покрытия до самого конька
  4. Вдоль конька устраивается вентиляционный шов, поверх которого монтируется разрезанная на три части карнизная черепица
  5. В случае покрытия ендов настилается ендовый ковёр RUFLEX поверх подкладочного, что даёт возможность надёжно изолировать от влаги примыкания

Гибкая черепица RUFLEX является главным компонентом пирога мягкой кровли.

RUFLEX – универсальное качественное покрытие

Битумная черепица RUFLEX обладает рядом преимуществ перед другими видами кровельных стройматериалов:

  • доступная стоимость
  • безотходность монтажа
  • малый вес
  • высокая устойчивость к атмосферным воздействиям
  • отсутствие влагопоглощения
  • отличная звуко- и теплоизоляция
  • простота укладки
  • долговечность (от 35 лет)
  • широкая цветовая гамма
  • шереховатость, исключающая резкий сход снега

По определению, пирог кровли под мягкую черепицу состоит из набора компонентов, уложенных послойно с соблюдением технологии укладки

Устройство кровельного пирога важно знать перед началом строительства – это позволит рационально закупать материалы, необходимые для монтажа крыши

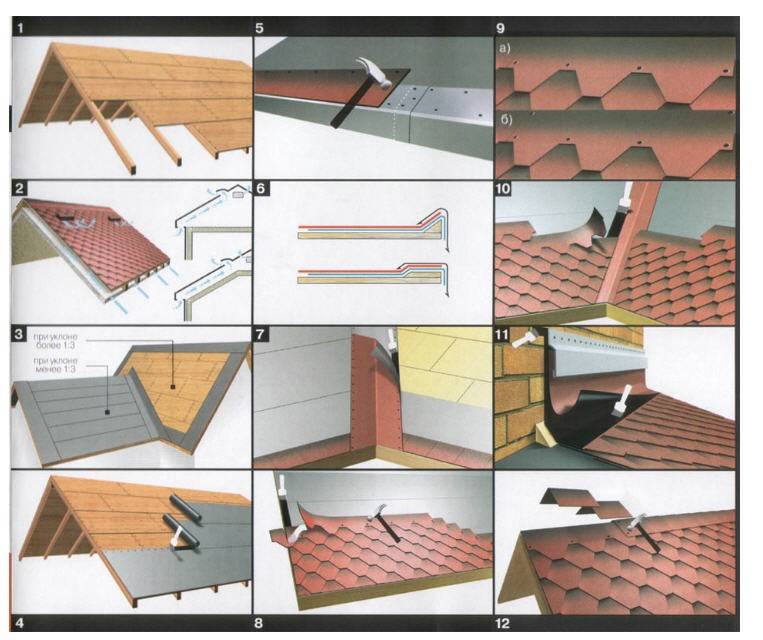

Технология монтажа мягкой черепицы

Обустройство гонтовой крыши — несложный, но трудоемкий процесс. Следуя технологии, можно получить долговечную, неприхотливую в обслуживании кровлю. Мягкая черепица формирует сплошное покрытие, препятствующее проникновению влаги, а ее укладка имеет ряд преимуществ перед другими материалами:

  1. Технологичность. Монтаж битумной черепицы более прост и имеет четкую поэтапную последовательность.
  2. Герметичность. Гонты после укладки плотно прилегают к основе и склеиваются между собой.
  3. Стойкость к негативным воздействиям. Гонты не подвержены плавлению и растеканию при воздействии высоких температур, а также сохраняют свои эластичные свойства в сильные морозы.
  4. Дешевизна. Низкая цена — важная составляющая, которая становится решающим фактором при выборе кровельного материала.

Укладку черепицы выполняют в сухую теплую погоду. При опускании столбика термометра ниже +5 °C битумная основа теряет свою эластичность и плохо приклеивается.

Подготовка основания крыши

Важную роль в обеспечении долговечности и прочности играет основание кровли. Его конструкцию выбирают исходя из эксплуатационных особенностей подкровельного помещения и финансовых возможностей.

Независимо от того, будет отапливаться мансарда или нет, выполняют пароизоляцию, которую крепят к стропильной системе. Затем прибивают обрешетку и сплошное покрытие. На последнем не должно быть больших неровностей и дефектов.

Монтаж подкровельного ковра

Подкладка — обязательный элемент при обустройстве кровельного покрытия из битумной черепицы. Она компенсирует незначительные неровности основания и обеспечивает подвижность используемых материалов. Сдвиг возникает из-за разных коэффициентов термического расширения элементов стропильной системы.

Укладывать сплошную подложку необходимо на крышах с углом наклона менее 18°. Если скат круче, допускается укладка ковра только в зонах возможного скопления воды, размещения ендов, конька, примыканий к дымоходам и трубам вентиляции. Порядок монтажа подложки:

  1. Материал выдерживают в теплом помещении не менее 24 часов.
  2. Рулоны поднимают на кровлю и там разворачивают. Возможна как горизонтальная, так и вертикальная укладка.
  3. Полосы наклеивают внахлест с шириной захвата 15 см. Зону стыка обрабатывают специальным герметизирующим составом.
  4. Вокруг дымоходов и вентиляционных труб прибивают деревянные бруски, а подкровельную подложку заводят на них.
  5. Перед фиксацией ковер тщательно разглаживают и натягивают.
  6. Края полос обязательно прибивают оцинкованными гвоздями.

Чтобы мягкая кровля прослужила заявленный производителем период, подложку необходимо выбирать с аналогичным сроком эксплуатации. Экономия на подкровельном ковре — основная причина преждевременного повреждения гибкой черепицы.

Установка планок

Поверх подкладочного слоя устанавливают карнизные металлические планки. Их крепят на стартовую доску обрешетки или на нижний край OSB либо фанеры. Кроме того, их монтируют в местах излома крыши мансардного типа.

Планки призваны защитить открытую часть древесины от влаги, наледи и других атмосферных явлений, а при установке водоотлива они направляют потоки жидкости в желоб.

Кроме карнизных планок, предполагается использование капельника конденсата. Этот металлический элемент применяют при обустройстве пароизоляции. Капельник устанавливают на стропильные балки до обустройства обрешетки. Он предназначен для отвода влаги с поверхности гидроизоляционной мембраны.

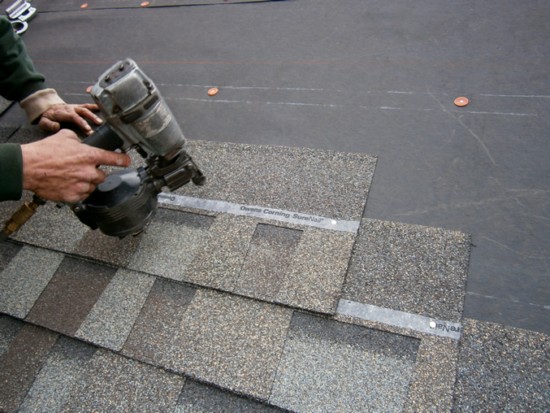

Монтаж мягкой черепицы на крышу дома

После монтажа сплошного покрытия и подкровельного ковра приступают к раскладке битумных полотен. Технология выполнения работы зависит от производителя, но в общем случае она практически однотипна для всех материалов:

  1. Начинают укладывать первый ряд от карнизной планки и последовательно ведут конструкцию к коньку.
  2. Каждую плитку фиксируют при помощи битумной мастики или приклеивают на собственную клеевую основу. Последняя защищена специальной пленкой, которую снимают перед монтажом.
  3. Последовательно фиксируют полосы кровельного материала, контролируя уровень наклона и уход рядов в сторону.
  4. Завершают укладку монтажом конька, обустройством вентиляции и водоотлива.

Монтаж вентиляции и конька

Последними приклеивают хребтовые черепицы. Это те элементы, которые закрывают конек крыши. Укладывают полотна со стороны, противоположной так называемой розе ветров. Это необходимо, чтобы исключить возможное отслаивание покрытия.

Направление воздушных потоков можно посмотреть по карте ветров. Для проветривания обустраивают коньковую вентиляцию. В области конька устанавливают аэраторы или вентили, а подшивку карнизов и свесов выполняют с зазорами.

Устройство подкладочного слоя

Укладка подкладочного ковра

При уклоне крыши от 12 до 18 градусов рулонный изоляционный материал расстилают по всей кровле. Начинают работу снизу, от карниза, укладывая полотна параллельно нему. Стыки подкладочного слоя выполняются внахлест, через каждые 20 см прибиваются гвоздями. Все швы герметизируют клеем. Если угол наклона достаточно велик, то изолируются отдельные участки: мансардные окна, коньки, ендова, карнизы и торцы. На ендовах подкладочный материал стелется с двух сторон, его ширина не менее 50 см. На карнизном свесе величина подкладочного материала равняется 60 см.

Кровельный пирог

Для защиты дома от атмосферных осадков, ветра, перепадов температур и других воздействий обустраивается кровельный пирог – многослойная конструкция из различных материалов. Для мягкой черепицы он выглядит следующим образом:

  1. Пароизоляция. Защищает от образования конденсата и минимизирует проникновение испарений из помещений в доме.
  2. Теплоизоляция. Сохраняет тепло, обеспечивает звукоизоляцию, защищает от ветра, низких температур.
  3. Гидроизоляция. Герметизирует внутреннюю часть здания, препятствуя попаданию воды и влаги, образовавшихся от дождя или снега.
  4. Декоративный слой. Обеспечивает определенный вид кровельному пирогу и служит в качестве дополнительной защиты от ветра.

Устройство мягкой кровли: технология и схема

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

  • холодные,
  • тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

  • шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
  • сплошной настил (из фанеры, OSB или доски-шалёвки);
  • изоляционную подкладку;
  • битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

  • рейки для монтажа обшивочных панелей;
  • пароизоляционная гидрозащитная плёнка;
  • слой теплоизоляции;
  • гидроизоляционная ветрозащитная паронепроницаемая мембрана;
  • контрбрус;
  • разреженная обрешётка;
  • сплошной настил;
  • подкладочное основание;
  • гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Видео: правильный монтаж кровельного пирога — это просто

Подготовка основания

Для этого нам понадобится специальный материал с ровной поверхностью, она должна быть также сплошной и еще одно условие в нее должны легко вбиваться гвозди. Обычно для этого используют листы ОСБ, обрезную доску или влагостойкую фанеру. Если вы остановите свой выбор на доске, то проследите чтобы влажность материала не превышала 20%. Рассчитывать нужно таким образом, чтобы доки соединялись на опоре, а длина доски была не меньше длины двух пролетов между опорами. Между досками следует оставлять зазоры для того чтобы расширяясь под воздействием температуры и влаги, они не вздулись. Толщина материала для основания зависит от расстояния между соседними стропилами и должна быть от 20 до 30мм. доска, а фанера от 12 до 21 мм. при шаге между стропилами от 600 до 1200 мм.

Виды черепицы и производители

Гибкая кровля может отличаться количеством слоёв битума, толщиной и формой края. Она также отличается в зависимости от производителя.

Фигурный край кровельных элементов может быть вырезан в форме шестигранников, прямоугольников, ромбов. Так получаются различные формы — «драконий зуб», «бобровый хвост».

Количество слоёв битума может быть различным – один, два или три. Самая дорогая и плотная — трёхслойная черепица. На её поверхности может быть выполнен рельеф, имитирующий различные материалы – дранку, кирпич. Толщина трёхслойной черепицы превышает 4 мм.

Производитель битумной черепицы указывается на упаковке. По названию фирмы, торговой марки судят о качестве товара и его соответствии существующим стандартам. Наиболее популярные и зарекомендовавшие себя на строительном рынке России – торговые марки Технониколь (РФ) и Docke (Германия).

Крепление мягкой кровли.

Технониколь

Одна из самых популярных и качественных отечественных марок производителей стройматериалов. Соответствует международным стандартам качества. Выпускает однослойные и многослойные варианты мягкой кровли, среди которых популярный Shinglas. Также выпускает сопутствующие элементы – карнизные плитки, аэраторы, коньки.

Döcke

Немецкий производитель, который имеет свои заводы на территории РФ. Представляет самую доступную в ценовой политике европейскую строительную марку. Поставляет на рынок 8 коллекций различных видов битумной черепицы, среди которых – популярная коллекция Тетрис. Производит сопутствующие элементы для кровли.

На заметку
Технология монтажа битумной кровли – одинакова для различных производителей. Укладка гибкой черепицы Технониколь ничем не отличается от укладки гибкой черепицы Docke или Деке.

Видео монтажа мягкой кровли: технология устройства

Человек еще на заре своей истории научился укрывать крышу жилища различными мягкими материалами. Сегодня их существует множество видов. Видео монтажа мягкой кровли показывает, насколько удобно закрывать жилье такими гибкими и податливыми материалами. Какие существуют варианты обустройства мягкой кровли? Какова технология производства работ по монтажу мягкого кровельного покрытия? Этими вопросами задается каждый, заинтересовавшийся возможностью обустроить крышу своего дома с помощью современных и красивых кровельных материалов.

Видео монтажа мягкой кровли: достоинства и недостатки

Из названия видно, что данный тип кровельного покрытия отличается гибкостью и эластичностью. Увидеть и ощутить эти качества воочию можно только, если потрогать руками или посмотреть на видео. Монтаж мягкой кровли на сложных крышах, благодаря этим свойствам, зачастую становится единственно возможным. У мягких кровельных материалов имеется и масса других достоинств:

  • отсутствие сложностей в монтаже, не нужно громоздкое оборудование и большое количество рабочих;
  • такая кровля сама по себе является гидроизолирующим материалом, поэтому дополнительные слои бывают и не нужны вовсе;

огнестойкость мягких материалов слабая, так как часто их основой является битум. В большей степени это справедливо для рубероида и толя. Современные технологии позволили увеличить огнестойкость до приемлемых показателей;

Монтаж кровельных примыканий

Монтаж в близи дымовых труб или каких то других препятствий выполняется следующим образом. По периметру трубы прибиваем рейку треугольной формы со сторонами 50 мм после монтируете подкладное основание, незабываем все нахлесты промазывать клеем, затем и саму черепицу заводим на вертикальную поверхность и тоже приклеиваем.

Так черепица должна подняться вертикально на расстояние 30 см от кровли и примыкание или край черепицы закрываем металлическим фартуком, который закрепляется механическим путем к стенам трубы. Примыкание кровли к стенам выполняется таким же способом.

Видео: монтаж гибкой черепицы

Мягкая кровля своими руками

Ниже приведена технология укладки битумной черепицы, т. к. это самая распространенная разновидность мягкой кровли.

Этап 1. Карнизная черепица

Карнизная черепица

На планки, закрепленные на свесах, укладывается карнизная черепица. Для фиксации используются оцинкованные гвозди – они забиваются двумя рядами в 2,5 см от верхнего и нижнего краев материала.

Вместо карнизной черепицы можно использовать рядовую, что позволит немного сэкономить. Для этого черепица выкраивается – берется гонт и с него обрезаются лепестки. В таком случае монтаж выполняется «встык» на расстоянии в 2 см от карнизного свеса.

Этап 2. Рядовая черепица

Рядовая черепица

Шаг 1. Укладка начинается с центра кровельного свеса и проводится в обе стороны.

Для крепления используются гвозди. Обычно хватает четырех штук на гонт, но если уклон крыши превышает 45ᵒ, то лучше использовать шесть.

Шаг 2. Первый ряд укладывается таким образом, чтобы его края отступали от краев карнизного свеса на 1-1,5 см. При этом лепестки закрывают собой стыки между карнизной черепицей.

Шаг 3. Второй ряд укладывается аналогично, но лепестки должны перекрывать вырезы предыдущего.

Шаг 4. На краях материал обрезается по кромке и проклеивается. Должна остаться прослойка шириной в 10 см.

Проклейка черепицы герметиком

То же проделывается и в эндовых – черепица обрезается для получения 15-сантиметровой полосы, после чего края промазываются клеем примерно на 7-8 см.

Этап 3. Коньковая черепица

Коньковая черепица

Шаг 1. Вначале подготавливаются подмости. Они значительно упростят выполнение работы с коньком крыши, но по окончании работ не нужно забывать приклеивать лепестки гонтов в местах креплений.

Шаг 2. Черепица укладывается внахлест (примерно на 5 см), каждый гонт фиксируется четырьмя гвоздями.

Шаг 3. Для получения коньковой черепицы карнизную разрезают по местам перфорации. Далее каждый элемент сгибается и укладывается короткой частью по коньку крыши.

Этап 4. Проходы и примыкания в кровле

Мягкая кровля

Существует несколько способов организации проходов через кровлю. Так, если диаметр прохода небольшой, то лучше применить специальные уплотнители из резины. Это касается входов для антенн и других коммуникаций, но трубы отделываются несколько по-другому – здесь необходимо учесть возможный нагрев и, как следствие, расширение, поэтому и технология используется иная.

Шаг 1. Вначале по периметру стыка трубы и кровли прибивается рейка треугольной формы (в большинстве случаев – 5х5 см).

Шаг 2. Далее укладывается прокладочный ковер, нахлесты которого предварительно смазываются клеем.

Шаг 3. Труба оклеивается изоляционным материалом таким образом, чтобы закрывались 25 см ската и 35 см самой трубы.

На этом монтажные работы практически закончены, остается лишь закрепить примыкающую планку по всему периметру трубы. Далее фиксируется железный фартук, а швы тщательно заделываются герметиком на основе силикона.

Примыкание к вертикальным стенам осуществляется таким же образом. Единственным отличием можно считать то, что треугольная рейка не образует периметр, а фиксируется вдоль стены.

Укладка

Монтаж мягкой кровли своими руками выполняют в сухую, безветренную погоду при температуре 5-15 градусов. Если укладка материала выполняется на старый стропильный каркас, то необходимо проверить состояние древесины, а затем заменить сгнившие или деформированные элементы. Монтаж выполняют в следующем порядке:

  1. Сначала скат размечают горизонтальными полосами, отмечающими расположение рядов мягкой кровли с помощью белого мела.
  2. Укладку материала правильно начинать с нижней части ската, используя стартовую полосу. Фиксируют кровельное покрытие с помощью гвоздей или самоклеящегося слоя. Если черепица самоклеящаяся, то для ее приклеивания достаточно снять защитную пленку, а затем плотно придать ее к основанию крыши.
  3. Если для фиксации покрытия применяются гвозди, то их нужно располагать не ближе 2,5 см от края, а также забивать вровень с поверхностью материала.
  4. Второй ряд начинают укладывать с левой стороны ската с помощью плитки, от которой с левого края отрезают 143 мм, таким образом смещая рисунок битумной черепицы по диагонали.
  5. Для старта третье ряда от плитки отрезают фрагмент длиной 286 мм с левого края, чтобы также сместить узор покрытия в диагональном направлении.
  6. После завершения , оформляют конек с помощью конькового элемента, узлы примыкания с вертикальными поверхностями и ендовы.

Технология монтажа мягкой кровли

Оборудование конька и узлов примыкания

Кровельный пирог для мягкой черепицы

Чердак под кровлей может быть теплым или холодным, в зависимости от этого изменяется состав кровельного пирога. Но его часть от стропил и выше всегда остается неизменной:

  • по стропилам набивается гидроизоляция;
  • на нее — бруски толщиной не менее 30 мм;
  • сплошной настил.

Вот эти материалы и рассмотрим подробнее — из чего и как делать, какие особенности у каждого из них есть.

Гидроизоляция

Гидроизоляционная мембрана настилается поверх стропильных ног

Трехслойные мембраны (например, EUROTOP N35, RANKKA, ЮТАКОН) желательны, если чердак у вас утепленный и в качестве утеплителя использована минеральная вата. Она боится намокания и при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Обрешетка

Поверх гидроизоляционной пленки, параллельно свесу, набиваются планки обрешетки. Они необходимы для создания вентиляционного зазора. Он позволит поддерживать нормальную влажность кровельных материалов.

Обрешетку делают из обрезной доски толщиной 30 мм

Минимальная длинна доски для обрешетки — не менее двух пролетов стропил. Крепятся и соединяются они над стропильными ногами. Соединять их в другом месте нельзя.

Настил

Настил под мягкую черепицу делается сплошной. Материалы выбираются исходя из того, что в него должны вбиваться гвозди, потому используют обычно:

  • ОСП 3;
  • влагостойкую фанеру;
  • шпунтованную или обрезную доску одинаковой толщины (25 мм) влажностью не более 20%.

Чаще всего настил под мягкую черепицу делают из ОСП

Выбор толщина материала для настила под мягкую черепицу зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание.

Толщина обрешетки и настила

Разжелобок, который устанавливают за широкой кирпичной трубой

После установки настила, проверяется его геометрия. Измеряются длинна, ширина ската вверху и внизу, высоту ската с обоих сторон, перемеряются диагонали. И последняя проверка — отслеживание плоскости — весь скат должен целиком лежать в одной плоскости.

Устройство подкладочного слоя

Монтаж мягкой кровли

Последний шаг подготовительного этапа, после которого будет укладываться мягкая кровля — это монтаж подкладочного ковра. Если угол кровли составляет от 12 до 20 градусов, то основание требуется изолировать полностью. Начинать нужно с ендов при их наличии. Если внутренних углов на кровле нет, то монтаж производится по горизонтали снизу вверх.

Когда уклон превышает 20 градусов, монтаж сплошного ковра необязателен. Он устраивается в самых сложных и опасных в плане протечек местах. К ним относятся ендовы, коньки, торцевые примыкания, а также места выходов дымоходов и вентиляционных труб. Это значительно увеличивает прочность и гидроустойчивость кровли, а также продлевает ее ресурс. Ведь течи, как правило, образуются на изгибах и примыканиях.

Шаг 1. Устройство кровельного пирога

Если чердак будет холодным, то вся влага из него выйдет сама, при помощи естественной вентиляции. А вот в случае с жилой мансардой необходима пароизоляция. Она укладывается с внутренней стороны, защищая утеплитель от влаги. Пароизоляционную пленку монтируют с нахлестом и проклеивают специальным скотчем (обычный не подходит).

Далее, с наружной стороны на пароизоляционную пленку уложите выбранный утеплитель, желательно вразбежку. Поверху накройте ветрозащитной мембраной и зафиксируйте брусками, которые также позже послужат для создания вентиляционных каналов.

В итоге у вас должен получиться вот такой «слоеный пирог», как его любят называть кровельщики:

Мы подготовили для вас подробный мастер-класс, как и в каком порядке все должно происходить:

Основные этапы укладки битумной черепицы

Монтажные работы с битумным кровельным материалом состоят из нескольких этапов, каждый из которых важен для обеспечения наивысшего результата всех работ. О том, как подготовить кровельный пирог, вы можете прочитать здесь, а в данной части статьи мы подробно расскажем обо всех этапах:

  • Устройство основания.
  • Укладка подкладочного ковра.
  • Установка металлических, карнизных, торцевых планок.
  • Укладка ендового ковра.
  • Карнизной полосы.
  • Рядовой черепицы.
  • Устройство кровли в местах монтажных проемов, в местах примыканий к дымоходам, стенам.
  • Укладка коньковой черепицы.

Начнем с главного – основания под кровлю. Для этого необходимо выбрать тип крепления желобов, убедиться в том, что основание ровное, жесткое, сплошное. Чтобы получить подготовленную поверхность, строители чаще всего применяют комбинированный метод монтажа, состоящий из разреженной обрешетки и влагостойкой фанеры либо листов ОСП. При этом толщина фанеры/доски рассчитывается, исходя из снеговой нагрузки, а также величины шага стропил.

Когда основание готово, начинается этап укладки подкладочного ковра по всей поверхности ската параллельно свесу карниза. Верхний край закрепляется специальными кровельными гвоздями.

Все перехлесты должны быть тщательно герметизированы мастикой.

Технология монтажа мягкой кровли своими руками

Очень важно, чтобы технология монтажа мягкой черепицы была максимально соблюдена еще на начальном этапе, заключающемся в проведении подготовительных работ

Устройство мягкой кровли

На начальном этапе монтажа крыши своими руками выполняется тщательная подготовка обрешетки, все элементы которой должны быть ровными, жестко закрепленными и сухими.

Как уже говорилось ранее, обрешетка должна быть выполнена всплошную, при этом зазор для организации вентиляции подкровельного пространства между ее элементами не должен быть меньше 5 см.

Правильное устройство вентиляции крыши обеспечит постоянный приток свежего воздуха, отвод влаги и сохранение конструктивных элементов от преждевременного изнашивания.

Для обустройства высококачественной крыши своими руками под кровельное покрытие должен быть уложен подкладочный ковер. Понятие «подкладочный ковер» включает в себя устройство паро-, тепло- и гидроизоляционных слоев, которые не позволят проникнуть в подкровельное пространство влаги и холодных воздушных массам.

Для того, чтобы в будущем крыша, сделанная своими руками, могла справиться с возложенной на нее функцией, должен быть правильно уложен подкладочный ковер.

Устройство кровельного пирога

  • Стропильная система
  • Подкладочный ковер, который состоит из паро-, гидро- и теплоизоляционных материалов
  • Обрешетка
  • Битумная черепица

Технология кладки кровельного ковра

Технология укладки битумной черепицы не отличается особой сложностью. При этом устройство кровельного ковра начинать следует с нижнего края ската, а если быть точным, то с его середины. Черепица монтируется на предварительно уложенный подкладной ковер, обеспечивающий всей конструкции отличные эксплуатационные характеристики.

Гонты прямоугольной черепицы укладываются по нижнему краю свеса крыши, после чего их ряды подымаются вверх.

Технология укладки своими руками фигурных элементов битумной черепицы также не отличается особой сложностью. Они укладываются на расстоянии от 20 до 30 мм от нижнего края прямоугольной черепицы. После укладки гонт по краю карниза все элементы обрезаются и подклеиваются на расстоянии 10 мм от края битумным клеем.

Порядок действий при монтаже мягкой кровли своими руками

С изнаночной стороны гонта необходимо аккуратно снять защитную пленку.
Фиксация элементов к обрешетке выполняется посредством оцинкованных гвоздей.
Укладка элементов мягкой кровли выполняется рядами, при этом очень важно, чтобы верхние гонты закрывали шляпки гвоздей, фиксирующих нижний ряд.

Укладка мягкой черепицы – задача не самая сложная, так как немаловажное значение в достижении максимальной герметизации покрытия имеет природный фактор. Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума

Такие крыши будут служить надежной защитой для дома не один десяток лет

Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума. Такие крыши будут служить надежной защитой для дома не один десяток лет.

Однако если вы решили заняться обустройством крыши в прохладную погоду, то для достижения герметизации вам обязательно понадобится строительный фен. А при снижении температуры до минусовых цифр вам придется возвести для монтажа крыши специальную дощатую конструкцию, называемую в народе «тепляк».

В местах примыкания покрытия к вертикальным элементам крыши для герметизации стыка необходимо набить треугольную рейку. После ее фиксации на поверхности кровли на ее нижнюю часть необходимо уложить с нахлестом покрытие и рулонный материал, которые фиксируются к поверхности крыши при помощи кровельной мастики.

Очень важно, чтобы нахлест не был меньше 30 см, а для районов, характеризующихся сильными снеговыми и дождевыми нагрузками, он был и вовсе больше 70 см. Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом

Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом.

Монтаж гибкой черепицы зимой фактически ничем не отличается от такового в летнее время, единственным важным условием является то, что температура окружающей среды не должна быть ниже — 20 °C. Однако менее проблематично осуществить монтаж гибкой черепицы в теплое время года.

Это тоже можно почитать:

  • Монтаж водосточной системы
  • Что такое волосяной гигрометр
  • Лестница с коньком для крыши

https://youtube.com/watch?v=Nr4YRGBrE10

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
