Согласование температуры теплоносителя и котла
Согласовать температуру теплоносителя и котла помогают регуляторы. Это – устройства, которые создают автоматический контроль и корректирование температуры обратки и подачи.
Температура обратки зависима от количества прошедшей по ней жидкости. Регуляторами прикрывают подачу жидкости и увеличивают разницу обратки и подачи до того уровня, который нужен, а необходимые указатели устанавливают на датчике.
Если нужно увеличить поток, то в сеть может быть добавлен насос повышения, который управляется регулятором. Для снижения нагрева подачи применяют «холодный пуск»: ту часть жидкости, какая прошла по сети, из обратки опять переправляют на вход.
Регулятор перераспределяет потоки подачи и обратки соответственно данным, которые снял датчик, и обеспечивает строгие температурные нормы сети отопления.
Что делать, если батареи плохо греют
Если установленные нормы на подачу тепла квартиры не соблюдены, необходимо установить по какой причине возникла данная ситуация. Чтобы это сделать, целесообразно будет пригласить представителей соответствующей службы.
К кому обращаться
Зная нормативную температуру теплоносителя в жилом помещении и сроки подачи отопления, владелец квартиры в состоянии сам определить соответствие установленным стандартам и предпринять меры.
После подачи заявки от собственника в квартиру должен прийти представитель управляющей компании или коммунальной службы. Он производит замер уровня тепла и вносит значения в акт, по которому в дальнейшем будет принято решение об устранении неполадок.
По закону любое заявление от владельца квартиры должно быть рассмотрено в кратчайшие сроки.
Если от управляющей компании не последовало действий, жилец имеет право обратиться в следующие организации:
- В жилищную инспекцию. Она контролирует исполнение жилищного законодательства. Подать претензию можно лично в организацию, отправить заказным письмом или в электронном виде.
- В Роспотребнадзор. Стоит обращаться, если при взимании полной платы, услуга оказана не в полном объеме. Жалоба подается на официальном сайте, лично при обращении или почтой.
- В Прокуратуру . На основании выявленных нарушений прокурор выпишет предписание об устранении такового или обратиться в суд за защитой интересов лица.
- В суд. Это последняя инстанция, способная разрешить проблемы собственника жилья. Суд может обязать соответствующую организацию устранить неполадки и произвести перерасчет платы за услугу теплоснабжения.
Как отрегулировать и увеличить степень нагрева
Степень нагрева радиатора зависит от воды внутри него и от объема поступающей жидкости. Поскольку первое — это прерогатива служб, отвечающих за центральное отопление, то самостоятельно регулировать нагрев можно изменением количества воды в приборе.

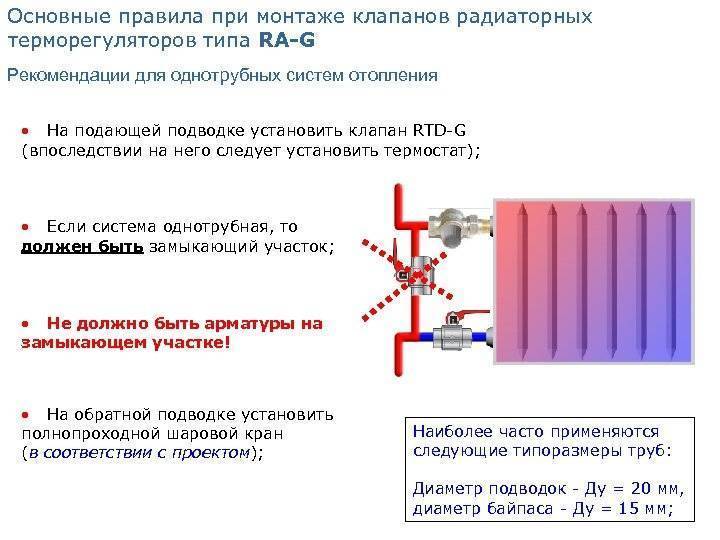

Наиболее часто регуляторы устанавливается в комнатах с частой сменой температуры, к примеру, на кухне. Но не лишними они будут и в помещениях, где требуется постоянный уровень тепла, например, в спальне.
Изменить уровень с помощью специальных приборов возможно не везде: регулировка радиаторов в доме, где подача жидкости в отопительной системе осуществляется сверху вниз, невозможна.
Перечисленные приборы регулировки способны уменьшить мощность нагрева радиатора.
Если вашей целью является ее повышение, вам следует воспользоваться одним из предложенных способов:
- прочистка труб и фильтров, избавление батареи от воздушных пробок;
- установка большего количества секций и большего количества радиаторов;
- смена подключения отопительных элементов с нижнего на диагональное;
- установка ТЭНа. Можно ли положить теплый пол под линолеум читайте у нас на сайте.
Способы нормализации температурного режима отопления
Минимальное значение температуры воды в системе отопления не является главной угрозой для ее работы. Это, безусловно, сказывается на микроклимате в жилых помещениях, но никоим образом не влияет на функционирование теплоснабжения. В случае превышения нормы нагрева воды могут возникнуть аварийные ситуации.
При составлении схемы отопления необходимо предусмотреть ряд мер, направленных на исключение критического повышения температуры воды. В первую очередь это приведет к росту давления и увеличению нагрузки на внутреннюю поверхность труб и радиаторов.
Если это явление разовое и недолгое – компоненты теплоснабжения могут не пострадать. Однако такие ситуации возникают при постоянном воздействии определенных факторов. Чаще всего это неправильная работа твердотопливного котла.
Во избежание их появления рекомендуется модернизировать отопление следующим образом:
- Установка группы безопасности. В ее состав входят воздухоотводчик, спускной клапан и манометр. Если температура воды достигнет критического уровня – эти компоненты удалят избыток теплоносителя, тем самым обеспечив нормальную циркуляцию жидкости для ее естественного остывания;
- Смесительный узел. Он соединяет обратную и подающую трубу. Дополнительно устанавливается двухходовой клапан с сервоприводом. Последний подключается к датчику температуры. Если значение степени нагрева превысит норму – откроется клапан и произойдет смешение потоков горячей и остывший воды;
- Электронный блок управления отопление. Он фиксирует температуру воды на различных участках системы. В случае нарушения теплового режима он подаст соответствующую команду процессору котла для уменьшения мощности.
Эти меры помогут предотвратить некорректную работу отопления еще на начальном этапе возникновения проблемы. Сложнее всего регулировать уровень температуры воды в системах с твердотопливным котлом
Поэтому для них особое внимание следует уделить выбору параметров группы безопасности и смесительного узла
Влияние температуры воды на ее циркуляцию в отоплении подробно описано в видеоматериале:
Температура теплоносителя в отопительной системе зависит от того какая температура воздуха на улице, ее поддержание осуществляется согласно температурному графику разработанному специалистами для каждого источника теплоснабжения по-разному, все зависит от местных погодных условий. Эти графики разрабатываются так, чтобы даже при очень низких температурах воздуха на улице в жилищах поддерживалась комфортная для людей температура, около 20-22оС.
Насколько тепло должно быть в помещении?
Список температур в различных помещениях, предусмотренный нормативом:
- жилая комната — +18°C;
- угловое помещение — +20°C;
- кухня — +18°C;
- ванная комната — +25°C;
- вестибюль и на лестничной площадке — +16°C;
- лифтовое помещение — +5°C;
- подвал — +4°C;
- чердак — +4°C.
- помещения, предназначенные для детей – от +18оС до +230С.
- бассейны – не ниже +300С;
- веранды для прогулки – не ниже +120С;
- детские школы — не ниже 210С;
- спальни интернатов – не ниже 160С;
- культурно-массовых заведениях — от 160С до 210С.
- библиотеки – до 180С.
Измерение этой температуры производится на внутренней стене каждого помещения, главное условие при проведении данного мероприятия – расстояние от наружной стены должно быть 1 м, а от пола 1,5 м.
Помещение должно обладать определенной кратностью воздухообмена, к примеру, площадь жилой комнаты составляет 18 или 20 м2, в этом случае кратность должна составлять 3м3 /ч на 1м2, эти же характеристики должны быть соблюдены и в регионах где столбик термометра опускается ниже – 31оС.
В кухнях общежития и квартирах, которые оборудованы газовыми и электроплитами с двумя конфорками, чья площадь доходит до 18 м2, аэрация должна составлять 60м3/ч. В том случае когда в комнате располагается трех конфорочная плита, аэрация соответственно должна быть увеличена до 75 м3/ч, а кода конфорки четыре данная характеристика должна быть увеличена до 90 м3/ч.
Ванные комнаты площадь которых составляет 25 м2, кратность аэрации должна составлять 25м3/м, а для индивидуального туалета чья площадь составляет 18 м2 – 25 м3/ч. В том случае когда санузел совмещенный, воздухообмен должен быть не менее 50 м3/ч, а в случае если в нем еще установлен писуар, тогда необходимо на него добавить еще 25 м3/м.
В том случае, когда помещение является угловым, температура в комнате должна быть выше на 2о чем обычно.
В теплое время в лифтовой комнате не должна превышать 40оС.
В том случае если будут заметны ежечасные отклонения от установленных характеристик, плата должна быть снижена на 0,15%.
Общая информация
Здесь мы приведем основные положения и выдержки из действующих СНиП.
Температура наружного воздуха
Расчетная температура отопительного периода, которая закладывается в проект систем отопления — это ни много ни мало усредненная температура наиболее холодных пятидневок за восемь самых холодных зим из последних 50 лет.
Такой подход позволяет, с одной стороны, быть готовыми к сильным морозам, которые случаются лишь раз в несколько лет, с другой — не вкладывать в проект излишних средств. В масштабах массовой застройки речь идет о весьма значительных суммах.
Целевая температура в помещении
Стоит сразу оговорить, что на температуру в помещении влияет не только температура теплоносителя в системе отопления.
Параллельно действует несколько факторов:
- Температура воздуха на улице. Чем она ниже — тем больше утечка тепла через стены, окна и крыши.
- Наличие или отсутствие ветра. Сильный ветер увеличивает теплопотери зданий, продувая через неуплотненные двери и окна подъезды, подвалы и квартиры.
- Степень утепления фасада, окон и дверей в помещении. Понятно, что в случае герметично закрывающегося металлопластикового окна с двухкамерным стеклопакетом потери тепла будут куда ниже, чем с рассохшимся деревянным окном и остеклением в две нитки.
Фасад снаружи перекрывается плитами из базальтового волокна.
И, наконец, собственно температура радиаторов отопления в квартире.
Итак, каковы действующие нормативы температур в помещениях разного назначения?
- В квартире: угловые комнаты — не ниже 20С, прочие жилые комнаты — не ниже 18С, ванная комната — не ниже 25С. Нюанс: при расчетной температуре воздуха ниже -31С для угловой и прочих жилых комнат берутся более высокие значения, +22 и +20С (источник — постановление Правительства РФ от 23.05.2006 «Правила предоставления коммунальных услуг гражданам»).
- В детском саду: 18-23 градуса в зависимости от назначения помещения для туалетов, спален и игровых комнат; 12 градусов для прогулочных веранд; 30 градусов для помещений бассейнов.
- В учебных заведениях: от 16С для спален школ-интернатов до +21 в классных помещениях.
- В театрах, клубах, прочих увеселительных заведениях: 16-20 градусов для зрительного зала и +22С для сцены.
- Для библиотек (читальных залов и книгохранилищ) норма — 18 градусов.
- В продовольственных магазинах нормальная зимняя температура 12, а в непродовольственных — 15 градусов.
- В спортзалах поддерживается температура 15-18 градусов.
По понятным причинам жара в спортзале ни к чему.
В больницах поддерживаемая температура зависит от назначения помещения. Скажем, рекомендованная температура после отопластики или родов — +22 градуса, в палатах для недоношенных детей поддерживается +25, а для больных тиреотоксикозом (избыточным выделением гормонов щитовидной железой) — 15С. В хирургических палатах норма — +26С.
Температурный график
Какой должна быть температура воды в трубах отопления?
Она определяется четырьмя факторами:
- Температурой воздуха на улице.

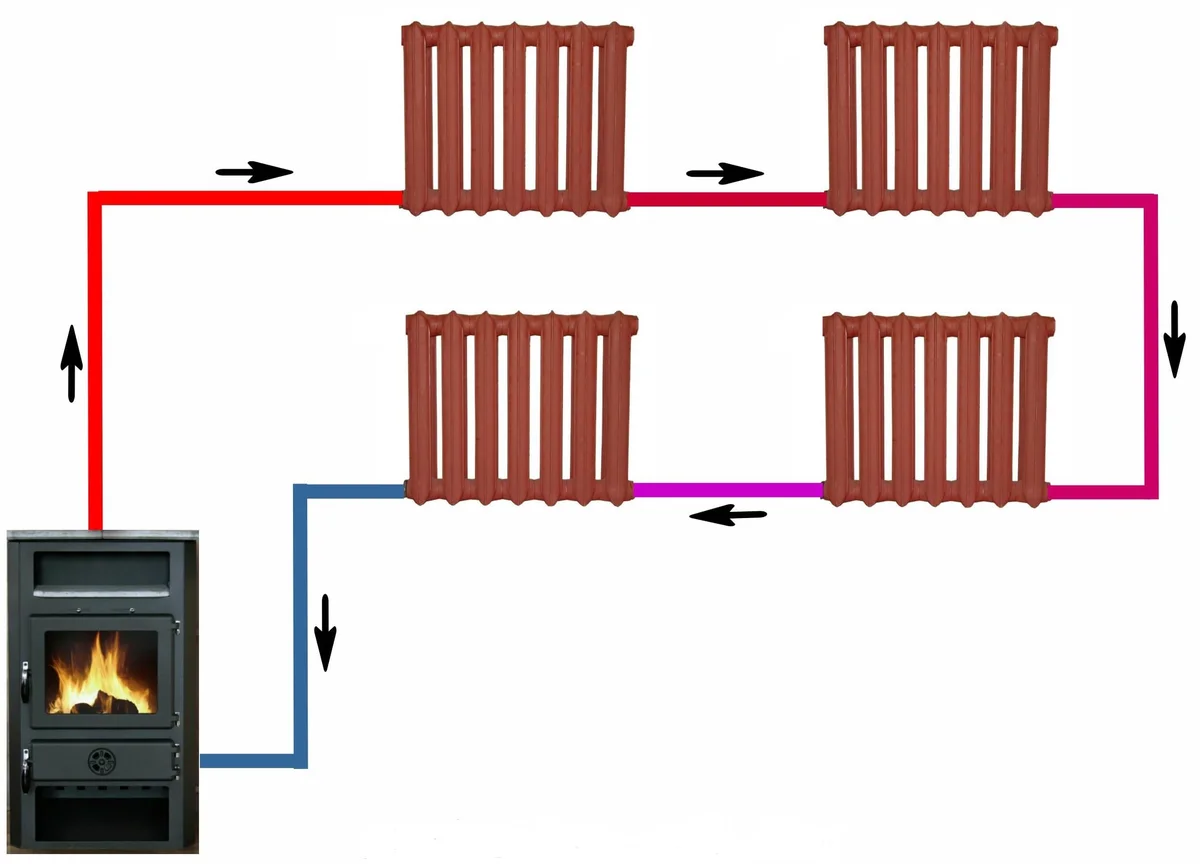

- Типом системы отопления. Для однотрубной системы максимальная температура воды в системе отопления согласно действующим нормам — 105 градусов, для двухтрубной — 95. Максимальный перепад температур между подачей и обраткой — соответственно 105/70 и 95/70С.
- Направлением подачи воды в радиаторы. Для домов верхнего розлива (с подачей на чердаке) и нижнего (с попарной закольцовкой стояков и расположением обеих ниток в подвале) температуры различаются на 2 — 3 градуса.
- Типом отопительных приборов в доме. Радиаторы и газовые конвектора отопления имеют разную теплоотдачу; соответственно, для обеспечения одинаковой температуры в помещении температурный режим отопления должен различаться.
Конвектор несколько проигрывает радиатору в тепловой эффективности.
Итак, какой должна быть температура отопления — воды в трубах подачи и обратки — при разных уличных температурах?
Приведем лишь небольшую часть температурной таблицы для расчетной температуры окружающего воздуха -40 градусов.
- При нуле градусов температура подающего трубопровода для радиаторов с разной разводкой — 40-45С, обратного — 35-38. Для конвекторов 41-49 подача и 36-40 обратка.
- При -20 для радиаторов подача и обратка должны иметь температуру 67-77/53-55С. Для конвекторов 68-79/55-57.
- При -40С на улице для всех отопительных приборов температура достигает максимально допустимой: 95/105 в зависимости от типа системы отопления на подаче и 70С на обратном трубопроводе.
Описание серии
Стабильная система защиты от замерзания
При падении температуры в помещении в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе топления. При падении температуры отопительной воды ниже 6°С автоматически включается горелка и прогревает теплоноситель до 21°С.
Безопасная и стабильная работа котла при частых колебаниях напряжения в электросети
При колебаниях напряжения в электросети +/-30% от 230 В срабатывает защитный чип SMPS (Switched-Mode Power Supply) на микропроцессоре. Котел при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки.
Возможность пользоваться отоплением и горячей водой при низком входном давлении газа в системе газопровода
Котел стабильно и безопасно функционирует при давлении газа 4 мбара (40 мм водяного столба).
Возможность пользоваться горячей водой при низком входящем давлении воды в системе водопровода
Котел стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.
Встроенная панель управления на передней панели котла
На передней панели котла удобно расположена русифицированная панель управления со встроенным ЖК-дисплеем.
Модулируемая система турбонаддува
Вентилятор турбонаддува, установленный в котлах Navien Deluxe Plus/Navien Deluxe Plus Coaxial под камерой сгорания, измеряет скорость вращения по сигналу, поступающему от датчика давления воздуха APS (Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котлов Navien Deluxe Plus/Navien Deluxe Plus Coaxial, сустановкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов Navien Deluxe Plus/Navien Deluxe Plus Coaxial, повысилась без увеличения количества потребляемого газа, а КПД котлов Navien Deluxe Plus/Navien Deluxe Plus Coaxial с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.
Теплообменник из нержавеющей стали
Как узнать температуру теплоносителя в батареях?
Для определения соответствия температуры батарей отопления нормам по ГОСТу необходимо узнать теплоту непосредственно у радиатора. Для этого существует несколько вариантов:
- медицинский градусник — прибавьте к показателям 2–3°С;
- инфракрасный термометр;
- спиртовой градусник.
В каждом конкретном случае необходимо придерживаться определённых правил:
- Термометр медицинский (бытовой). Достаточно приложить участок со ртутью к поверхности батареи и подождать несколько минут или секунд (в зависимости от разновидности градусника).
- Спиртовой термометр. Отличный вариант, если хозяин квартиры желает ежедневно контролировать температуру на соответствие нормам. Что делать:
- приложите спиртометр к радиатору отопления;
- закрепите скотчем (лучше использовать тонкий двухсторонний);
- сверху приложите любой теплоизоляционный материал (эковата, минеральная вата, поролон, защитная фольга и т. п.);
- тщательно закрепите скотчем.
- Инфракрасный прибор. Главное преимущество — получение мгновенного результата, отсутствие необходимости прикладывать к поверхности. Но показатели дают небольшую погрешность. Для измерения направьте луч на батарею.
Если есть возможность, купите специальный прибор, оснащённый датчиком и термо рампой. Он работает от электричества или на зарядном аккумуляторе (зависит от модели). Есть множество контактных и бесконтактных вариантов.
Разница температур на радиаторе отопления
Watch this video on YouTube
Расчет температурного режима работы отопления
Во время расчета теплоснабжения необходимо учитывать свойства всех компонентов. В особенности это касается радиаторов. Какая оптимальная температура должна быть в батареях отопления – +70°С или +95°С? Все зависит от теплового расчета, который выполняется еще на этапе проектирования.
Сначала необходимо определить тепловые потери в здании. На основе полученных данных выбирается котел с соответствующей мощностью. Затем наступает самый сложный этап проектирования – определение параметров батарей теплоснабжения.
Они должны обладать определенным уровнем теплоотдачи, которая повлияет на график температуры воды в системе отопления. Производители указывают это параметр, но только для определенного режима работы системы.
Если для поддержания комфортного уровня нагрева воздуха в комнате потребуется затратить 2 кВт тепловой энергии – значит радиаторы должны обладать не меньшим показателем теплоотдачи.
Для определения этого необходимо знать следующие величины:
- Допустимо максимальную температуру воды в системе отопления –t1. Она зависит от мощности котла, температурным пределом воздействия на трубы (в особенности полимерные);
- Оптимальная температура, которая должна быть в обратных трубах отопления – t Это определяется типом разводки магистралей (однотрубная или двухтрубная) и общей протяженностью системы;
- Необходимая степень нагрева воздуха в помещении –t.
Имея эти данные можно рассчитать температурный напор батареи по следующей формуле:
Тнап=(t1-t2)*((t1-t2)/2-t3)
Далее для определения мощности радиатора следует воспользоваться такой формулой:
Q=k*F*Тнап
Где k – коэффициент теплопередачи прибора отопления. Это параметр должен быть указан в паспорте; F – площадь радиатора; Тнап – тепловой напор.
Варьируя различные показатели максимальной и минимальной температуры воды в системе отопления можно определить оптимальный режим работы системы
Важно правильно изначально рассчитать требуемую мощность отопительного прибора. Чаще всего показатель низкой температуры в батареях отопления связан с ошибками проектирования отопления
Специалисты рекомендуют к полученной величине мощности радиатора прибавить небольшой запас – порядка 5%. Это понадобится в случае критического снижения температуры на улице в зимний период.
Нормы нагрева радиаторов
Если в доме или квартире автономное отопление, регулировка температуры батарей отопления и забота о поддержании теплового режима ложится на собственника жилья. В многоэтажном доме с централизованным отоплением ответственность за соблюдение нормативов несет уполномоченная организация. Нормы отопления разрабатываются на основании санитарных стандартов, распространяющихся на жилые и нежилые помещения. За основу расчетов берется потребность обычного организма. Оптимальные величины установлены законодательно и отображены в СНиП.
Тепло и уютно в квартире будет только тогда, когда соблюдаются нормы теплоснабжения, предусмотренные законодательством
Теплосети — параметры
Эксплуатация, технические параметры оборудования, правила проектирования и монтажа тепловых сетей (ТС) регламентированы в нормах и правилах СНиП 2.04.07-86, его основные положения:
- Нормативы распространяются на теплосети и размещенное на них оборудование, транспортирующие нагретую до температуры максимум +200 °С воду или водяной пар с температурным пределом +440 °С при максимальном давлении Ру в трубах 6,3 МПа (63 бара, 63 атмосферы).
- Нормы действуют на водяные, паровые и конденсаторные теплосети на участке от запорной арматуры на выходе коллекторов или от стен теплового источника до входных задвижек теплопунктов (ТП) зданий.
- Теплосети с водяным носителем положено проектировать двухтрубными с одновременной подачей тепловой энергии на нужды отопления, вентилирования, горячего водоснабжения (ГВС), технологических процессов.
- Системы ГВС присоединяют к двухтрубным теплосетям открытого типа (с расширительным баком на чердаке) через трубы подачи и обратки. В замкнутой отопительной системе с гидроаккумуляторным баком и циркуляционным электронасосом подсоединение магистрали ГВС осуществляется через водонагреватели косвенного теплообмена.
- Системы ГВС могут подключаться к теплосетям через пароводяные водонагреватели.
- При двухтрубной разводке подключение отопительных контуров и вентиляции потребителей производится непосредственно по зависимой схеме.
Рис. 2 Показатели теплопотока (Вт) на обогрев 1 м2 жилых построек по СНиП 2.04.07-86
Методики замера температуры
- Обычным, бытовым градусником на поверхности отопительного устройства.
- Прибором, который предназначается для замера температуры бесконтактным способом. Такой измеритель называется – .
- Спиртовым градусником.
- Специальным электрическим девайсом.
Если вы будете производить измерения обыкновенным термометром, к показателям нужно будет добавить еще несколько градусов.
Наиболее точные показания можно узнать посредством инфракрасного прибора – пирометра. Его погрешность составляет не более 0,5 градуса.
Для регулярного отслеживания температуры используют только самое безопасное приспособление – спиртовой градусник.
Для этих целей, его, с помощью скотча, крепят на радиатор и оборачивают теплоизоляционным материалом.
Как воспользоваться электрическим вариантом термометра?
Нужно взять провод с термопарой и примотать его к отопительному устройству. Таким манером и снимают показатели.
Если к вам в квартиру для измерения температуры батарей пришла комиссия, у них должен быть сертифицированный прибор.
Вы имеете право потребовать от представителя инспектирующей организации документы, подтверждающие то, что оборудование прошло государственную поверку.
К системе обогрева предъявляются очень серьезные требования.
Процесс доставки горячего теплоносителя циркуляционными насосами (правила установки в систему отопления написаны здесь) до жилой постройки и его равномерного распределения по всем квартирам — это не легкое дело.
Подходить к данному вопросу нужно, ответственно, и с пониманием всех технологических тонкостей.
Для того, чтобы отопительная система работала эффективно, все ее элементы должны функционировать слаженно.
Это касается всех труб и батарей, в каждой из квартир многоэтажного дома.
Поэтому при замене радиаторов (как установить батареи отопления в частном доме прочитайте в этой статье) нужно учитывать особенности и тонкости работы отопительной магистрали.
Если этого не сделать, некоторые квартиры будут испытывать переизбыток тепла, в то время, как для жильцов других квартир наступят не лучшие времена (у них будут холодные батареи).
Каким образом можно добиться оптимизации обогрева городских жилищ?
Ответ: с помощью введения следующих норм:
- в предписаниях по технике безопасности сказано, что температура рабочей жидкой субстанции в отопительной магистрали должна быть меньше на 20 градусов, чем температура самовоспламеняющихся материалов.Для жилых многоквартирных построек предел теплоносителя имеет установленные нормы – 65 – 115 градусов Цельсия (это с учетом сезонности);
- если вода, по каким-то причинам перегрелась и достигла показания – 105 градусов, должны быть приняты экстренные меры против ее закипания;
- нормативный предел циркулирующей по батареям воды, составляет — 75 градусов. На случай превышения данного показателя на батарее нужно устанавливать ограничительную конструкцию (про способы разводки отопления в частном доме написано здесь);
- в регионах, находящихся в средних широтах нашей страны, отопительный период, как правило, начинается с пятнадцатого октября и заканчивается пятнадцатого апреля. В некоторых случаях, эти нормативы могут быть изменены.
Поставщики услуг должны ориентироваться на среднесуточную температуру на улице.
