Принцип работы трехходового клапана в системе отопления

Чем отличается трехходовой клапан от двухходового клапана

Запорная арматура представлена и двухходовыми клапанами. Трехходовой клапан на системе отопления имеет совершенно другой механизм действия. По его конструкции шток не перекроет поток постоянного гидравлического режима. Он настроен на определенный объем и постоянно открыт. Таким образом, потребители получают определенный объем в эквиваленте качественном и количественном.

В смысле, клапан не в состоянии перекрыть поток на контур постоянного гидравлического потока. А переменное направление он может перекрыть, этим он позволяет контролировать напор и расход.

Трехходовой клапан на системе отопления получается при совмещении двух двухходовых. Только обязательно оба должны работать по очереди, то есть, когда закрывается один, начинает свою работу другой.

Преимущества и недостатки

Конструкция трёхходовых термостатических смесительных клапанов простая, но при этом они надёжны и долговечны. Их применение позволяет осуществлять качественное и точное регулирование уровня нагрева пола.

Термостатический клапан для теплого пола: виды и их устройство, как выбрать, схемы монтажа и альтернативные способы подключения

Устройства герметичны и компактны. Плюс — не позволяют перегреваться трубам и стяжке, что продляет срок эксплуатации системы.

Польза регулировочных кранов неопровержима, но они имеют ряд недостатков:

  1. Увеличивают гидросопротивление — это отрицательно сказывается на функционировании узла, имеющего не один коллектор.
  2. Есть риск поступления большого объёма горячего теплоносителя в трубы пола. А это может привести к протечке и завоздушиванию системы. Такие неполадки чаще возникают в момент запуска устройства.

Что это такое и зачем он нужен

Как уже понятно из названия, этот клапан имеет 3 хода. Можно даже назвать его краном, так как он относится к запорно-регулирующей арматуре. С виду это обычный тройник, но внутри его устройство гораздо сложнее. Грубо говоря, он служит для изменения температуры воды. Существует два способа: при первом обратка смешивается с подачей для понижения температуры; второй способ наоборот разделяет потоки, сбрасывая горячую воду в обратку. Это полезно в разных случаях:

  1. Тёплые полы. К клапану подключают обратку и подачу отопления. Так как обратка холоднее, в полы подаётся вода пониженной температуры. При этом температура остального отопления остаётся прежней.
  2. Поддержание температуры. Для нормальной работы практически любого отопительного оборудования нужно, чтобы обратка не была холоднее подачи на 60 градусов. Иначе долго котёл не прослужит. Поэтому клапан берёт из подачи воду и отправляет её в обратку.
  3. Защита от конденсата. По этой же причине. Если в теплообменник попадает вода теплее точки росы, на нём начинает скапливаться конденсат.
  4. Защита от перегрева. Современные котлы оборудованы различными датчиками. Если же это, например, простой твердотопливный котёл, он продолжит работать даже при перегреве. Трёхходовой клапан решает эту проблему.
  5. Для обвязки бойлера косвенного нагрева. Чтобы в доме была горячая вода, можно подключить к котлу бойлер. И тогда вода будет нагреваться при помощи отопления. Трёхходовой кран служит для бесперебойной подачи горячей воды. Он открывается, когда температура воды в бойлере снижается.
  6. При организации байпаса. В некоторых случаях требуется направить воду по альтернативному пути – байпасу. Например, для более эффективного обогрева. Сделать это проще всего через трёхходовой клапан. Он откроется и закроется в нужный момент.

Но зачем устанавливать клапан, если можно просто уменьшить температуру? Вопрос кажется логичным, однако на самом деле у обычных котлов при низкой температуре быстро выходит из строя теплообменник. Для такого режима работы лучше подходит конденсационный котёл , но цена у них гораздо выше. Поэтому лучше и проще установить трёхходовой клапан.

Общие принципы регулировки

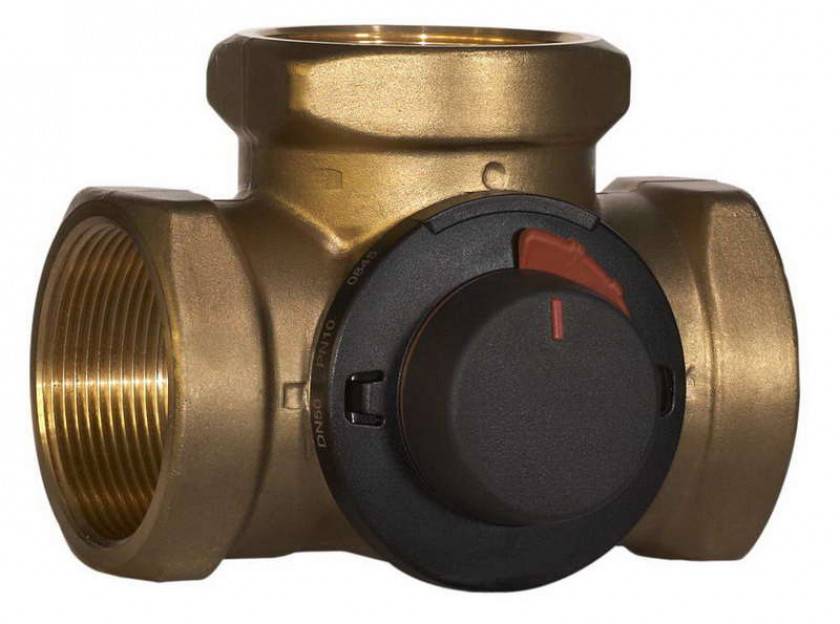

Смесительные трехходовые клапаны в зависимости от вида механизма управления разделяют на несколько типов:

  1. Стандартные. Регулировка в таких устройствах осуществляется за счет расширения теплоносителя в трубопроводе. Жидкость в системе нагревается до максимальных показателей и происходит давление на запорную часть в клапане преграждающую доступ холодной воды. В результате створка открывается, и охлажденный поток смешивается с горячим теплоносителем.  Точность рабочего процесса у таких изделий не высокая.
  2. С термоголовкой. В конструкцию трехходового вентиля входит термическая головка, которая оснащена специальным чувствительным элементом, который реагирует не только на температуру жидкости в системе а и на показатели нагрева воздушных масс.
  3. Электрические. В клапанах с электроприводом команды подаются контролером, который приводит в действие термодатчики без дополнительных приспособлений.
  4. Электронные. Регулировка температурного режима таким клапаном выполняется благодаря встроенному электромотору и контролирующему устройству, оснащенному термометрами.

Наиболее распространенными являются смесительные клапаны с термической головкой. Они оснащены датчиком и не требуют дополнительного подключения к электрической сети. При этом устройство отличается точностью и износостойкостью. Стандартные вентили устанавливаются в случае подачи воды в систему с постоянным температурным режимом.

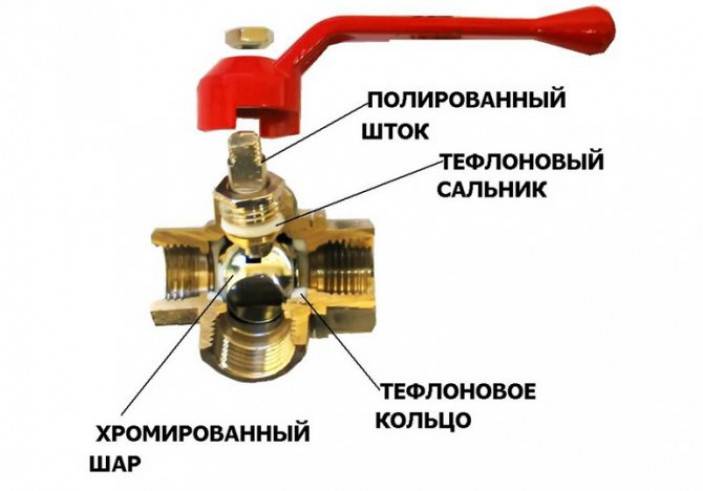

Устройство и принцип работы трехходового крана

Конструкция трехходового смесителя включает такие элементы:

  1. Герметичный корпус с тремя Т-образно расположенными патрубками.
  2. Затвор с внутренними Т- или L-образными каналами. Чаще всего затворный механизм имеет форму шара, реже конуса или цилиндра.
  3. Сальник.
  4. Шток, передающий движение на затворный механизм.
  5. Блок управления – ручка (бабочка или рычаг) или привод.

Принцип работы трехходового крана построен на вращении затвора внутри корпуса. Высверленный в затворе L- или Т-образный ход служит для пропуска потоков. Поворачиваясь, затвор либо открывает все отверстия патрубков, либо перекрывает одно из них.

Рассмотрим принцип его работы на примере отопительного контура. Трехпроходной кран устанавливается в контур таким образом, чтобы один его патрубок был подключен к трубопроводу, идущему от котла.

Патрубок, расположенный посередине, через байпасное соединение подключается к «обратке», где теплоноситель имеет уже меньшую температуру. Третий патрубок соединяется с трубопроводом, идущим к радиаторам.

На заметку! Схема монтажа указывается производителем в виде маркировки на самом «тройнике».

Положение затвора задается поворотом рукоятки:

  1. В первой позиции смешиваются транспортируемые потоки, одновременно поступающие с подаваемого от теплогенератора контура и с «обратки».
  2. Во втором положении в отопительный контур подается только горячий теплоноситель от котла.
  3. В третьей позиции перекрывается поток горячего теплоносителя, в систему подается только остывшая вода с обратного контура.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

  1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
  2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
  3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
  4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
  5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
  6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

Особенности установки

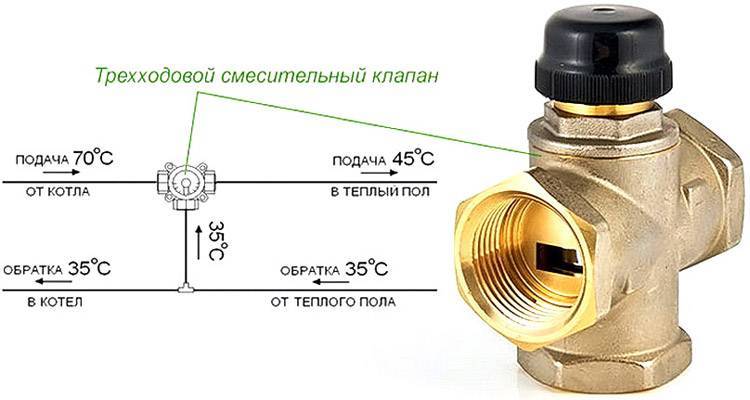

Трехходовой клапан чаще всего входит в смесительную группу, которая помимо вентиля включает в себя:

  • обратный клапан;
  • насос циркуляционный;
  • датчик температуры.

Согласно данной схеме установка выполняется в таком порядке:

  • на подачу устанавливается насос, который закачивает горячую воду нагретую котлом;
  • после него идет температурный датчик, определяющий уровень нагрева теплоносителя;
  • затем монтируется трехходовой вентиль, осуществляющий смешивания потоков до заданной температуры.
  • на обратном контуре фиксируется клапан с выходом и подключается к охлажденному теплоносителю, поступающему в смесительный трехходовой вентиль.

В результате в трубопровод водяного теплого пола поступает теплоноситель с необходимым для равномерного и эффективного обогрева температурным режимом.

Если предполагается монтаж системы обогрева половых покрытий в небольших помещениях, то установку трехходового клапана проводят без смесительного узла. Последовательность монтажа смесительного прибора в такой схеме несколько иная:

  • на подаче горячей жидкости от котла крепится трехходовой клапан;
  • после него устанавливается датчик температуры;
  • затем монтируется циркуляционный насос доставляющий воду с отрегулированной температурой в контур теплого пола.

Трехходовые клапаны могут иметь различное расположение отверстий. Конструктивные особенности изделия зависят от направления теплоносителя. Согласно этому различают две основных модели смесительных вентилей:

  1. L- образный. Устройство имеет два боковых отверстия и один проем с круглым сечением в нижней части корпуса. В процессе функционирования системы горячий теплоноситель поступает с боку и смешивается с охлажденной жидкостью, подающейся снизу. Вода нужной температуры походит в контур через второй боковой проем.
  2. Т-образный. Согласно такой схеме горячий и холодный теплоноситель заходит в клапан в отверстия расположенные по бокам корпуса. После смешивания горячего и холодного потоков жидкость поступает в трубопровод теплого пола через центральный выходной проем.

Трехходовой клапан для теплого пола Т-образный

В процессе работы отопительной системы в трехходовой клапан подается нагретая до 80 градусов жидкость. После смешивания водяной  контур заполняется теплоносителем с оптимальными для теплого пола показателями температуры – 40 градусов.

Наиболее эффективной считается установка трехходового крана со смесительным узлом. Такая схема обеспечивает бесперебойный и полностью равномерный прогрев всей поверхности пола.

Что это такое и для чего он нужен

Клапан — вид запорной арматуры для трубопроводов, имеющий три патрубка для подключения к трубопроводам. Трехходовой клапан является регулирующей арматурой, с его помощью можно:

  • Регулировать подачу одновременно двух сред.
  • Контролировать их расход.
  • Полностью перекрывать трубопровод.

Электропривод применяется при использовании трехходовой арматуры в автоматизированных системах отопления, вентиляции, производственных устройствах подачи химических реагентов и т.д. Применение электропривода обязательно при эксплуатации арматуры на трубопроводах больших диаметров.

При отоплении частного дома термовентили помогают экономить расход тепла — при правильной регулировке нагрева экономия топлива может достигать 30%.

Подсчитав, сколько стоит оборудовать радиаторы трехходовыми клапанами и сравнив это с экономией финансов на топливе, можно сделать вывод, что выгоднее применить современные терморегуляторы с электроприводом.

Назначение и область применения

Трехходовые клапаны широко применяются в быту и во всех отраслях народного хозяйства.

Раньше в любом доме стоял смеситель — трехходовой клапан. Сейчас такие устройства заменили более удобными кранами-смесителями с электроприводами. Но инженерные коммуникации домов постоянно усложняются, и сегодня невозможно обойтись без регулирующих клапанов при организации современных инженерных систем зданий. Трехходовые устройства в частных домах применяются в основном для регулировки нагрева радиаторов отопления, отопления в целом и системы теплого пола.

Не обходятся без трехходовых клапанов с электроприводом и системы кондиционирования и вентилирования жилья. В последние годы такие регуляторы устанавливают на трубопроводы для горячей воды.

В промышленности без регулирующих трехходовых клапанов с электроприводом не обойтись — они распространены на многих производствах, на которых необходима транспортировка и дозированная подача газов и жидкостей. Регулирующая трехходовая арматура с электроприводом используется:

  • В химической промышленности.
  • В машиностроении.
  • В металлургии.
  • На горно-обогатительных предприятиях.
  • В сельском хозяйстве.
  • В пищевой промышленности.

Применяются клапаны с электроприводом и в многочисленных гидравлических транспортных трубопроводах и рабочем оборудовании (такие имеются почти на всех производствах).

Характеристики

Основные характеристики клапанов трехходовых:

  • Разделительный или смесительный.
  • Диаметр патрубков для подключения.
  • Пропускная способность.

Правила монтажа и эксплуатации

В трубопроводы и радиаторы трехходовые клапаны разделительного типа с электроприводом устанавливаются при помощи накидных гаек-американок с уплотнениями.

Термовентили (неважно, с электроприводом или без) устанавливаются очень просто:

  • Монтируются в отверстие в пробке верхнего отверстия радиатора.
  • К одному выходному патрубку подсоединяется байпас, к другому — подвод теплоносителя.

Подключение трехходового вентиля смесительного типа с электроприводом в систему теплого пола производится в коллекторном шкафу. К одному вводному патрубку подключается подача горячего теплоносителя от котла, к другому — прохладная обратка. На выходной патрубок и далее на насос при помощи электропривода подается теплая вода (45 °С) для трубопровода теплого пола.

В схеме обвязки твердотопливного котла также в обязательном порядке устанавливаются трехходовые клапаны разделительного типа с электроприводом. В момент включения котла теплая вода из трубопровода подачи через байпас направляется в котел — это предохраняет камеру котла от выпадения конденсата.

По мере прогревания воды до 50-60 °C клапан постепенно подмешивает к воде, поступающей в котел, холодную воду из обратки. После полного прогрева системы клапан переключает на подачу в котел воды из обратки (температурой не ниже 50 °С). При более сильном охлаждении воды в обратке клапан опять включается электроприводом и подмешивает горячую воду в обратку.

Частые ошибки и проблемы при установке

Самая частая ошибка при установке — подсоединение трубопроводов не к тем патрубкам. Например:

  • Подсоединение байпаса на вводной патрубок при подключении термовентиля к батарее.
  • Расположение клапана не в соответствии со стрелками, указывающими ток воды.

Обычно такие ошибки при подключении происходят при неправильном выборе типа или формы вентиля с электроприводом.

Советы специалистов

Термовентили с электроприводом не стоит устанавливать на чугунные радиаторы — у них очень большая тепловая инерция, практически регулировка таких радиаторов бессмысленна. Проще в случае перегрева прикрутить обычный кран на вводе теплоносителя в радиатор.

Достаточно неэффективна установка термовентилей при однотрубной системе отопления и в многоэтажных домах (у нас не топят до жары, а если бывает, проще временно накрыть батарею одеялом или картоном).

Зато подключение труб теплого пола без трехходового клапана может привести к очень неприятным последствиям — перегреву системы и конструкций пола (в отдельных случаях — даже к растрескиванию стяжки).

Еще более неприятные последствия при отсутствии клапана с электроприводом в системе обвязки твердотопливного котла. Попадание холодной воды из обратки в камеру сгорания твердотопливного котла приведет к выпадению конденсата на теплообменнике и стенках котла и в итоге быстро выведет котел из строя.

Плюсы и минусы трехходовых кранов

ДостоинстваНедостатки
Компактность и эргономикаОграниченный функционал
Удобное управление. Мягкое плавное движение затвора при переключении режимов
Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затворомНе предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения
При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы
Высокая герметичность затвора
Низкий уровень гидравлического сопротивленияБыстрый износ и частое заклинивание при работе в режиме регулировки
Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды
Простая понятная конструкция и принцип работы
Легкость монтажаОграниченный температурный режим: максимум 200 °C
Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности
Длительный срок эксплуатации

Трехходовой клапан для отопления с терморегулятором: принцип работы и назначение

Терморегуляторы устанавливают на проходные пробки радиатора. В случае необходимости данные приборы целиком или частично перекрывают поток теплоносителя. Ту же функцию выполняет кран, однако, при наличии терморегулятора вы единожды выставляете необходимые параметры, после чего термоклапан поддерживает заданный температурный режим самостоятельно. Наибольшую точность работы и функциональность обеспечивают электронные термоклапаны.

Важно понимать, что терморегулятор не способен изменить изначальную мощность источника тепла, однако позволяет грамотно распорядиться тепловой энергией и создать в помещении комфортные условия

Принцип работы терморегулятора

Регулятор температуры представляет собой двухходовое устройство, состоящее из двух основных частей:

  • вентиль («клапан»);
  • термоголовка.

Устройство терморегулятора:

ЭлементФункцияУстройствоПринцип действия
Вентиль (клапан)Запирающий механизмСостоит из седла, конуса и штока.Рабочий шток задвигается, уменьшая расстояние между седлом и конусом и тем самым уменьшая поток. При увеличении расстояния между этими частями поток, напротив, увеличивается.
ТермоголовкаУправление штокомВ «сильфоне» (специальном цилиндре) замкнуто термочувствительное вещество.Принцип работы основан на расширении газа и жидкостей в случае нагревания. Под действием горячего теплоносителя вещество в сильфоне расширяется, подталкивая подпружиненный поршень. Тот воздействует на шток с конусом в строну седла.

При снижении потока теплоносителя происходит охлаждение и, соответственно, уменьшение объема активного вещества. Пружина возвращает поршень, конус и шток на место, и поток усиливается.

Повторение цикла позволяет регулировать степень нагревания радиатора с высокой точностью.

Разновидности терморегуляторов для радиатора

Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.

Классификация терморегуляторов по способу установки температуры и управления температурным режимом:

Тип терморегулятораОсобенности
Механические терморегуляторыПредустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.
Ручные терморегуляторыПринцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.
Электронные терморегуляторыОбладают цифровой панелью. Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.

Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ, соответственно, терморегуляторы бывают:

  • жидкостные;
  • газовые.

Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:

  • для двухтрубных систем разводки;
  • для однотрубных систем разводки.

По способу подключения терморегуляторы бывают:

  • угловые;
  • прямые.

Советы по подбор и установке

При выборе трехходового клапана необходимо учитывать особенности системы отопления. в противном случае не избежать проблем

Если вам необходимо поддерживать постоянную температуру теплоносителя, достаточно будет гидравлического или термостатического клапана. Если вы планируете изменять температурный режим, стоит выбрать клапан с электрическим или ручным приводом.

Совет

Если вы выбрали клапан с ручным, гидравлическим или термостатическим приводом, подумайте о будущем. Возможно вы захотите установить сервопривод с контролером. Поэтому выбирайте модель с возможностью замены привода.

При подборе особое внимание уделите следующим моментам:

  • Максимальному рабочему давлению (оно должно соответствовать характеристикам системы отопления);
  • Максимальной рабочей температуре (должна быть больше максимальной температуры теплоносителя);
  • Пропускной способности – внутреннему диаметру патрубков клапана;
  • Соответствию резьбовых соединений по шагу резьбы и диаметру;
  • Материалу клапана – бронза и латунь служит дольше стали и чугуна.

Во время установки следите за следующими моментами:

  • До и после клапана желательно установить манометры для контроля давления в системе и нагрузки на устройство;
  • Перед клапаном установите дросселирующее устройство (компенсатор давления) на случай гидроудара;
  • Перед монтажом тщательно очистите внутренние поверхности клапана;
  • Трехходовой клапан должен быть расположен так, чтобы привод находился вверху;
  • Если в системе есть вероятность перегрева теплоносителя, необходимо дополнительно установить перемычку (см. рис);
  • Перед клапаном установите фильтр грубой (механической) очистки теплоносителя.

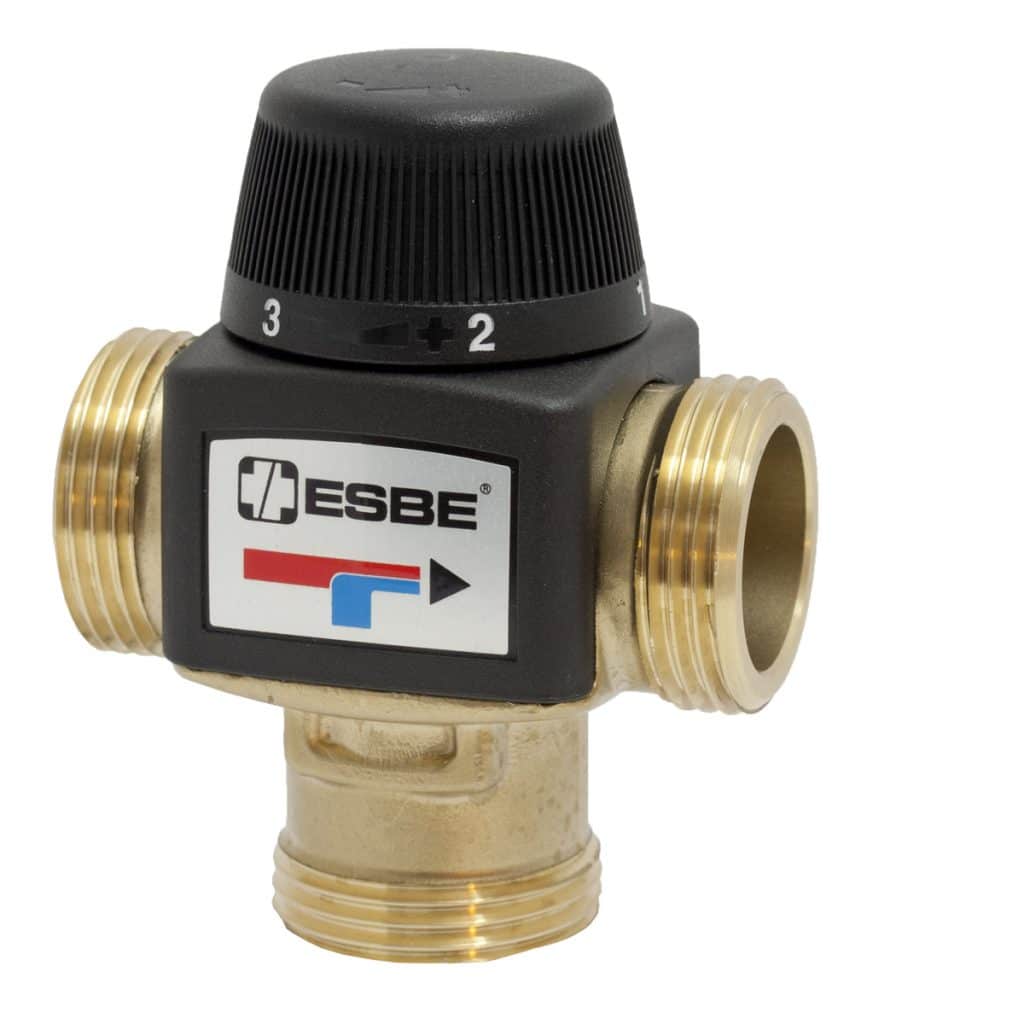

Особенности конструкции и функции устройства

Главное функциональное назначение клапана – смешивание в определенной пропорции остывшей жидкости из обратного контура с горячей водой, идущей в контур из нагревательного котла. Трехходовой клапан также называют термостатическим, термосмесительным, либо узлом подмеса.

Устройство оборудовано тремя рабочими отверстиями:

  • Вход для горячего носителя, поступающего от котла.
  • Средний вход, куда поступает остывшая жидкость из обратного контура.
  • Выход, откуда в контур идет смешанный поток воды, имеющий необходимую температуру.

В пространстве между входами предусмотрена термочувствительная заслонка, регулирующая интенсивность прямого и обратного потоков посредством сжимания или расширения под действием температуры.

Клапан работает в непрерывном режиме, обеспечивая постоянный цикл движения теплоносителя. Пошаговый принцип работы устройства можно представить следующим образом:

  • Горячий теплоноситель от котла доходит до термосмесительного клапана.
  • Устройство определяет уровень нагрева жидкости.
  • Если температура носителя оказывается больше заранее установленного порога, узел подмеса открывает путь для поступления воды из обратного контура.
  • Внутри устройства происходит смешивание двух потоков – нагретого и охлажденного.
  • Когда температура смешанного потока жидкости достигает порогового значения, вход от обратного контура перекрывается.

Для эффективного и полноценного функционирования клапана в контурах теплого пола должен поддерживаться постоянный уровень давления. Для этой цели в схему включается циркуляционный насос.

Устройство и принцип работы трехходового клапана

Конструкция трехходового термоклапана схожа с тройником. С 3 сторон расположены отрезки труб (патрубки):

  1. Два (прямой и байпасный, на фото дальше обозначены как А и В) предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно.
  2. Один (общий, на фото – АВ) – для исходящего или входящего (также в режиме смешивания или разделения теплоносителя).

Внутри корпуса расположены:

  1. Шток, обеспечивающий движение затворного механизма.
  2. Запорный механизм (затвор).
  3. 2 седельных кольца, фиксирующие затвор (присутствует не во всех моделях).

В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.

Конструкция затворного механизма предполагает деление трехходовых клапанов на 2 основные группы – седельные и поворотные, несколько отличающиеся по принципу работы. Кроме того, различают смесительные и разделительные (распределительные) термоклапаны.

Седельные трехходовые клапаны оборудованы вращающимся штоком с закрепленным на нем шаровым, пластинчатым или цилиндрическим затвором. Поступательные движения штока приводят в действие затворный механизм. Его функции:

  1. В режиме смешивания, находясь в крайнем верхнем положении, перекрывает ток жидкости из патрубка А, одновременно открывая патрубок В. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
  2. В режиме разделения крайнее верхнее положение затвора приводит к закрытию патрубка В и одновременному открытию патрубка А. Крайнее нижнее положение, наоборот, закрывает патрубок А и открывает патрубок В.

Поворотные трехходовые клапаны оборудованы штоком радиального вращения на 90°:

  1. В режиме смешивания поворот штока налево перекрывает патрубок В, открывает ход теплоносителю с патрубка А. Поворот штока направо перекрывает порт А и открывает патрубок В.
  2. В режиме разделения потоков крайнее левое положение перенаправляет поток носителя в направление патрубка А, а крайнее правое положение – в направление патрубка В.

Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?

Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.

Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.

Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие

  • Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
  • Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
  • Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
