Как выбрать и подключить ТЭН для радиатора отопления

ТЭНы для радиаторов отопления: комфортный обогрев

Что представляет собой ТЭН для отопления

Электрические ТЭНы для отопления – это нагревательные элементы, которые подогревают жидкий теплоноситель, циркулирующий внутри радиатора. Их устанавливают на электрических батареях отопления, сделанных из разных материалов и сплавов – чугуна, алюминия и т.д.

Сфера применения ТЭНов

Использовать ТЭН для радиатора отопления (изображен на фото) можно при обустройстве автономных обогревателей одновременно с централизованной отопительной системой для того, чтобы обеспечить дополнительный нагрев теплоносителя.

Чаще всего решение установить ТЭН в батарею принимается владельцами недвижимости, если отопление в квартире или доме работает нестабильно или его часто отключают. Данный нагревательный прибор является хорошей альтернативой, не позволяющей зданию остыть, а батареям разморозиться.

Достоинства ТЭНов

Нагревательные элементы (ТЭНы) имеют много положительных характеристик:

• экономичность и эффективность – при превращении электричества в тепло, потери энергии практически отсутствуют;
• несложный монтаж – ТЭН для батареи отопления установить можно даже самостоятельно и для этого не требуется оформлять специальное разрешение в различных инстанциях. К каждому прибору прилагается подробная инструкция производителя, поясняющая порядок подключения и правила эксплуатации;
• долговечность – она достигается благодаря хромированию и никелированию;
• компактность;
• безопасность;
• электрический ТЭН с терморегулятором для отопления капиллярного типа позволяет регулировать температуру с высокой степенью точности;
• экономить потребление электроэнергии позволять то, что прибор работает импульсами;
• доступная стоимость;
• наличие дополнительных функций.

Помимо положительных качеств такой прибор как ТЭН для батарей отопления имеет несколько недостатков:

• высокая себестоимость электро обогрева жилых помещений за счет цен на электроэнергию;
• не во всех населенных пунктах на территории страны электрическая мощность от подстанции позволяет использовать данные приборы.

Правильный выбор модели ТЭНа

Отправляясь за покупкой ТЭНа, покупателю необходимо знать ряд технических характеристик:

• требуемую мощность прибора;
• длину, диаметр и форму трубки;
• длину колпака-изолятора;
• общую длину;
• тип подключения;
• способ крепления.

Чтобы рассчитать мощность ТЭНа, предназначенного для нагрева воды определенного объема, используют формулу:

Котлы отопительные твердотопливные с ТЭНом

В настоящее время котлы, работающие только на твердом топливе, используются редко. Вместо них на отечественном рынке представлен широкий выбор комбинированных и универсальных теплоагрегатов, функционирующих не только на твердом топливе, но и дополнительно на других видах энергоносителей. В большом ассортименте потребителям предлагаются электрические твердотопливные тэновые котлы отопления.

Тэновый котел на твердом топливе обладает следующими достоинствами:

Отдельные модели имеют дополнительные элементы:

• ТЭН для отопительного котла мощностью 2 кВТ, укомплектованный термостатом и ограничителем температуры;
• регулятор тяги, позволяющий автоматически регулировать поступление воздуха в камеру сгорания прибора.

В случае поломки ТЭНы для котлов отопления можно поменять на новые изделия.

Разновидности и способы изготовления ТЭНов

Современные электронагревательные элементы обладают высокой прочностью и способностью изменять форму и размеры под действием высоких температур без ущерба своим техническим характеристикам. Используют их не только в бытовых приборах отопления, но и в промышленных. Правда, в последних устанавливают более мощные аналоги с большими размерами. Все современные тэны имеют высокий показатель долгосрочной эксплуатации.

Производители выпускают два вида тэнов, которые отличаются способом изготовления. Есть изделия, которые производят массово, а есть и такие, которые выпускают малыми партиями. Обычно они соответствуют определенным запросам заказчиков. Их используют в специальных отопительных установках со специфичными требованиями. Кстати, цена вторых намного выше первых.

Трубчатые электронагреватели

Это самый распространенный вид тэнов, который используется практически во всех отопительных приборах на электрическом питании. С помощью трубчатых аналогов нагрев теплоносителя происходит по принципу конвекции, излучения и теплопроводности в результате преобразования электрической энергии в тепловую.

Такой нагревательный элемент имеет следующие характеристики:

• Диаметр трубки 6,0-18,5 миллиметров.
• Длина тэна 20-600 сантиметров.
• Трубка может быть изготовлена из стали, из нержавейки или из титана (очень дорогой прибор).
• Конфигурация прибора — без ограничений.
• Параметры (мощность, производительность и прочее) — по согласованию с заказчиком.

Трубчатые электронагреватели оребренные

Используется для нагрева воздуха или газа, которым отапливается помещение

ТЭНРы представляют собой тот же трубчатый электронагреватель только с ребрами, которые расположены в перпендикулярных плоскостях к оси нагревательной трубки. Обычно ребра изготавливают из металлической ленты и крепят к трубке специальными прижимными гайками и шайбами. Сам тэн выполнен или из нержавейки, или из конструкционной стали.

Этот вид электронагревательных приборов используется для нагрева воздуха или газа, которым отапливается помещение. Их часто применяют в таких отопительных приборах, как тепловые завесы и конвекторы — там, где требуется отопление с помощью нагретого воздуха.

Блок электронагревателей

ТЭНБ используют только в том случае, если необходимо увеличить мощность электронагревателя. Обычно их устанавливают в приборы, в которых теплоносителем выступает жидкость или любой сыпучий материал.

Отличительной конструктивной особенностью ТЭНБ является его крепеж к прибору отопления. Он может быть резьбовым или фланцевым. Особой популярностью сегодня пользуется тен для отопления блочного типа с разборными фланцами. Такой нагревательный элемент можно применять для разных приборов многократно. Сгоревший тэн можно снять, а на его место поставить новый.

Электронагреватели патронного типа

Для отопительных систем этот вид не используется.

Для отопительных систем этот вид не используется. Его применяют как деталь пресс-формы для создания каких-либо изделий, поскольку это часть промышленного оборудования. В быту они не встречаются, но упомянуть о них необходимо, потому что данный вид тэнов входит в категорию «трубчатые электронагреватели».

Отличительной чертой этого аналога является оболочка, изготовленная из нержавеющей стали, которую шлифуют по максимуму. Это необходимо для того, чтобы тэн мог войти в форму с минимальным зазором между трубкой и стенками формы. Стандартный зазор не должен превышать 0,02 миллиметра. Вот так плотно он должен входить.

Кольцевые электронагреватели

Этот вид тэнов тоже применяют только в промышленных установках. Их предназначение — это нагрев инжекторов, сопел инжекционных установок и литьевого оборудования.

Электронагреватели с терморегулятором

Тэн с терморегулятором TECHNO 2 кВт

Это самый распространенный на сегодняшний день тэн, который используется для нагрева жидкостей. Именно его устанавливают во все бытовые электрические приборы, которые связаны с нагревом воды. Максимальная температура выделенного тепла +80С.

Изготавливают его из никеле-хромовой проволоки, которую внутри трубки заливают специальным сжатым порошком. Порошок — это оксид магния, который является хорошим изолятором электрического тока, но при этом обладает высоким показателем теплопроводности.

Котлы отопительные твердотопливные с ТЭНом

Тэновый котел на твердом топливе обладает следующими достоинствами:

• прибор рассчитан на холодные зимы, его КПД составляет 65-75%;
• благодаря наличию колосниковой системы, сжигаются древесные отходы и некачественное топливо, имеющие влажность даже 70%;
• применяется надежная изоляция, состоящая из водяной рубашки с качественными теплоизоляционными материалами плюс защитный кожух, способный выдержать более 1300 градусов. Несмотря на высокую мощность, температура поверхности прибора абсолютно не представляет угрозу для человека;
• имеется экран, защищающий от языков пламени;
• у загрузочной камены увеличена глубина;
• прибор отличается долговечностью и небольшими размерами;
• у устройства современный дизайн;
• имеется термоманометр;
• простота монтажных работ;
• несложное управление и техническое обслуживание.

Отдельные модели имеют дополнительные элементы:

• ТЭН для отопительного котла мощностью 2 кВТ, укомплектованный термостатом и ограничителем температуры;
• регулятор тяги, позволяющий автоматически регулировать поступление воздуха в камеру сгорания прибора.

Установка

Монтаж обогревателя не потребует специальных навыков и знаний. Если это подвесная модель – она крепится на кронштейны, предварительно установленные на нужном расстоянии друг от друга. Если модель передвижная на колесиках, то все, что нужно для установки – это определить наиболее безопасное место около розетки. При этом стоит учитывать то, что на пути обогревателя не должно быть преград – штор, диванов или комодов. Его лучше всего устанавливать в центральной части помещения в первые 2-3 часа работы. После того, как пространство нагреется, его отодвигают на более комфортное расстояние – у стены или камина.

Виды трубчатых нагревателей от Полимернагрев

• Воздушные трубчатые нагреватели любой формы изготавливаются под заказ из жаропрочной углеродистой или нержавеющей стали. Применяются в печах, бытовых нагревательных электроприборах, камерах сушки, саунах.
• ТЭНы с оребрением используют для повышения поверхности отдачи тепла, благодаря чему достигается более высокая температура и более эффективный нагрев воздуха.
• ТЭНы водяные для различных жидкостных сред и масел можно изготовить практически любой формы изгиба из металлических трубок (медь, нержавейка или углеродистая сталь).
• Более мощные блоки из ТЭНов содержат в своей конструкции соединенные на фланце одиночные двухконцевые ТЭНы. В компании Полимернагрев вы можете заказать изготовление блоков ТЭНов нестандартной формы по вашему образцу.

Купить воздушные или водные Тэны в магазине Полимернагрев очень просто, для этого вам нужно только связаться с нашими специалистами по телефонам в Москве, размещенным на странице контактов или же описать то, что вам нужно в форме заказа на сайте. При получении заявки с сайта мы перезвоним вам для уточнения деталей, произведем расчет параметров и стоимости и скажем вам цену на ТЭН и срок его изготовления.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Разновидности трубчатых нагревателей для радиаторов

При всей простоте конструкции в продаже можно найти различные вариации радиаторных ТЭНов. Прежде всего, варьируется мощность нагревательных приборов. Модели с минимальной мощностью «выдают» порядка 0,3 кВт, с максимальной – 6 кВт.

Различаются устройства исполнением корпуса. Учитывая, что конфигурация и расположение радиаторов может быть разным, встречаются ТЭНы с левой или с правой резьбой.

Разниться может и диаметр устройства. Связано это с сечением пробки заглушки радиатора, на место которой монтируется прибор. Стандартный размер – 40 мм.

Принципиального различия между устройствами, предназначенными для монтажа в радиаторы из различных материалов, нет. Их конструкция аналогична, может отличаться только диаметр. В продаже можно найти одинарные и двойные ТЭНы.

Двойные ТЭНы более удобны в использовании. Они позволяют значительно увеличить скорость разогрева теплоносителя, но при этом они отличаются от одинарных аналогов более высокой ценой

Последний более удобен в эксплуатации. В момент включения активируются сразу оба элемента, за счет чего происходит максимально быстрый разогрев теплоносителя. После этого один из элементов отключается, что позволяет экономить энергоресурсы. Некоторые модели оснащаются дополнительным функционалом.

Производитель использует только две функции:

1. Турбонагрев. Дает возможность максимально форсировать увеличение температуры в комнате. В устройство обязательно встраивается терморегулятор, который позволяет изменять интенсивность обогрева.
2. Антизамерзание. Этот режим позволяет предотвратить возможное размораживание всей системы при снижении температуры до отрицательных значений. ТЭН автоматически поддерживает минимально допустимую температуру, потребляя при этом небольшое количество электроэнергии.

Помимо этого, нагреватели для радиаторов различаются длиной и наличием либо отсутствием терморегулятора.

Плюсы и минусы использования ТЭНов для отопления дома

Основной минус такого способа обогрева, как и в случае с прочими электроприборами, это стоимость эксплуатационных расходов. Электроэнергия по-прежнему самый дорогой источник тепла (если, конечно, у вас нет возможности использовать бесплатную энергию солнца или ветра, и вы подключены к магистральной электросети). Еще один минус – невозможность ремонта в случае выхода из строя спирали. Однако есть и некоторые положительные моменты, которые в некоторых случаях могут стать приоритетными.

• Экологичность отопительной системы. При использовании электронагревательных приборов нет нужды запасать и хранить какое-бы то ни было топливо, и нет вредных продуктов горения, которые попадают в окружающую среду;
• Возможность автономной установки отопительной системы при отсутствии доступа к другим тепловым ресурсам (например, газу);
• Малые габариты и большой выбор моделей по мощности и функционалу;
• Возможность автоматизации процесса отопления: установка ТЭНов с терморегулятором;
• Невысокие расходы на покупку и установку. Есть модели, стоимость на которые не превышает 1000 руб. А установку ТЭНов в радиаторы отопления можно произвести самостоятельно.

И напоследок несколько советов по самостоятельной установке трубчатых электронагревателей.  Как же правильно врезать тэн в систему отопления? Прежде всего, нужно правильно выбрать модель, измерив диаметры радиаторов, куда предполагается устанавливать ТЭН и произведя расчеты мощности. Затем внимательно прочитать инструкцию к прибору, где должно быть указано требуется ли дополнительная герметизация или нет. Это один из важнейших моментов, поскольку контакт проводника с теплопроводящей жидкостью приведет к тому, что ваши радиаторы окажутся под напряжением, а это опасно для жильцов. Если производитель указывает на необходимость дополнительной герметизации, то ее обязательно нужно сделать. Кроме того, недопустимо использование приборов электрообогрева без заземления.

Расположение ТЭНов в чугунной батарее отопления

Установка ТЭНов в чугунные батареи отопления имеет ряд особенностей. Связаны они с диаметром  патрубка и направлением резьбы. В целом порядок установки отопление ТЭНами в существующую систему таков: отключить систему отопления от источника тепла, слить воду, установить ТЭН, залить теплоноситель, проверить работоспособность системы. При использовании в системе радиаторов отопления ТЭНов  с терморегуляторами необходимо также проверить их работоспособность после монтажа. Желательно также установить датчики воды и проверить углы наклона радиаторов. Поскольку воздушные пробки могут существенно повлиять на работу всей системы и вывести из строя ТЭН.

Назначение ТЭНов

По назначению различаются:

• ТЭНы с терморегулятором – используются для электрических котлов, они самые безопасные, поскольку защищены от перегрева;
• для водяного отопления – присутствуют в котлах с двумя контурами, нагревают воду, которая затем попадает в СО и в ГВС, к ним относится ТЭН Аристон, чьей отличительной чертой является латунное основание, реализуются в прямом для вертикальных, и изогнутом для горизонтальных бойлеров виде;
• для батареи – монтируются непосредственно в сам радиатор, изготовляются из нержавеющей стали, которая противостоит коррозии, монтаж осуществляется в вертикальном положении, бывают патронного, водяного и воздушного типа, последние используются для чугунных и стальных радиаторов;
• для котла отопления, которые служат для поддержания заданной температуры в промежутках между протапливанием помещений у газовых и твердотопливных котлов, такой тип комбинированных теплоносителей использует компания Zota.

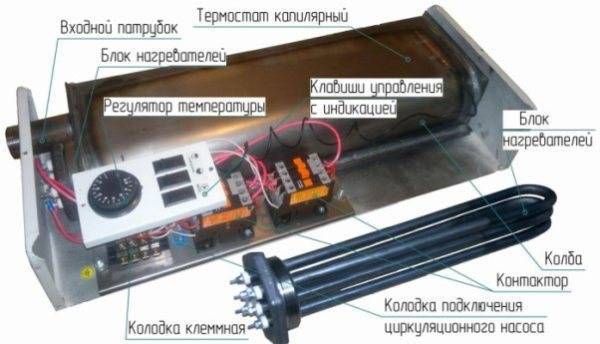

Расположение ТЭНа в электрокотле

Плюсы и минусы трубчатых батарей

Прежде чем трубчатые радиаторы отопления купить, надо рассмотреть, какие они имеют преимущества и недостатки.

Среди плюсов использования данных обогревателей можно выделить:

1. Устойчивость к негативному воздействию жесткой воды. Коррозионные бляшки на таких батареях практически не образуются.
2. Многообразие расцветок и форм. Что позволяет подобрать такую модель, которая идеально подойдет к дизайну комнаты.
3. Безопасность. Прибор не имеет острых углов. Отличный вариант для семей с детьми. Такие радиаторы менее травмоопасны.
4. Простота в эксплуатации и уходе. Благодаря своей конструкции трубчатые батареи не накапливают пыль. Мыть их очень легко.
5. Современные модели можно подключать как по нижней, так и по боковой схеме.
6. Для производства используются только современные материалы и новейшие технологии.

На стальные трубчатые радиаторы отопления отзывы очень хорошие. Многие пользователи отмечают такие преимущества трубчатых батарей: удобство в регулировании подачи воды, возможность монтажа на гипсокартон, оптимальное соотношение цены и качества.

Но имеют отопительные приборы и некоторые недостатки:

• Низкая мощность. Из-за чего устанавливать стальные трубчатые батареи можно только в небольших зданиях и частном жилом секторе.
• Уровень теплоотдачи невысокий.
• Дороговизна. Поскольку данный вид отопительных приборов появился на рынке сравнительно недавно и для его производства используются новые материалы и технологии, на стальные трубчатые радиаторы отопления цены пока что достаточно высокие.
• В местах, где проводилась трубчатая сварка, может возникать течь.

Установка ТЭНа

Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.

Произведение расчетов

При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.

Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:

Q = 0.0011*M (T1-T2)/t

В данном случае M является массой энергоносителя, T1 – показатель температуры после нагрева, T2 – значение температуры до нагрева и t –  время необходимое для максимального повышения температурного режима.

Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.

Установка

Монтаж трубчатого электронагревателя не составляет сложности. Для этого необходимо:

• открутить с одной стороны заглушку на батареи;
• установить за счет резьбового крепления и прокладки из резины ТЭН.

Процесс подключения трубчатого электрического нагревателя имеет некоторые особенности:

1. Теплоноситель нагреваясь, способствует повышению давления в батарее. В связи с этим требуется установка расширительной емкости небольшого размера. Также можно оснастить радиатор клапаном, регулирующим в закрытой системе давление.
2. Крепежные соединения ТЭНа достаточно хрупкие. Поэтому при установке прибора следует осуществлять аккуратно, без дополнительных усилий.

Чтобы обеспечить максимальную эффективность электронагревателя лучше всего подключать его к нижней части батареи. Это обусловлено тем, что теплоноситель, остывая, опускается, а при нагревании подымается к верху.

Декоративные возможности трубчатых отопительных приборов

Цветовая гамма трубчатых стальных устройств очень широкая. Чаще всего в продаже можно встретить батареи темные и светлые. Темные варианты улучшают отдачу тепла. Но многие потребители отдают предпочтение более интересным цветовым решениям. Например, бронза, металлик, лакированное дерево, перламутр, состаренная бронза и т.п. Хорошей эффективностью отличаются и хромированные изделия.

В качестве дизайнерского оформления часто используют решетки на батареи. Такие элементы придают эстетичности, а также защищают радиатор от разных механических повреждений. Сетки продаются разных оттенков. При этом на решетки на радиаторы отопления цена от цвета не зависит.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

• Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
• Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
• Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
• Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

• Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
• Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
• Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.
